MANUAL DE UTILIZADOR Z407 LOGITECH

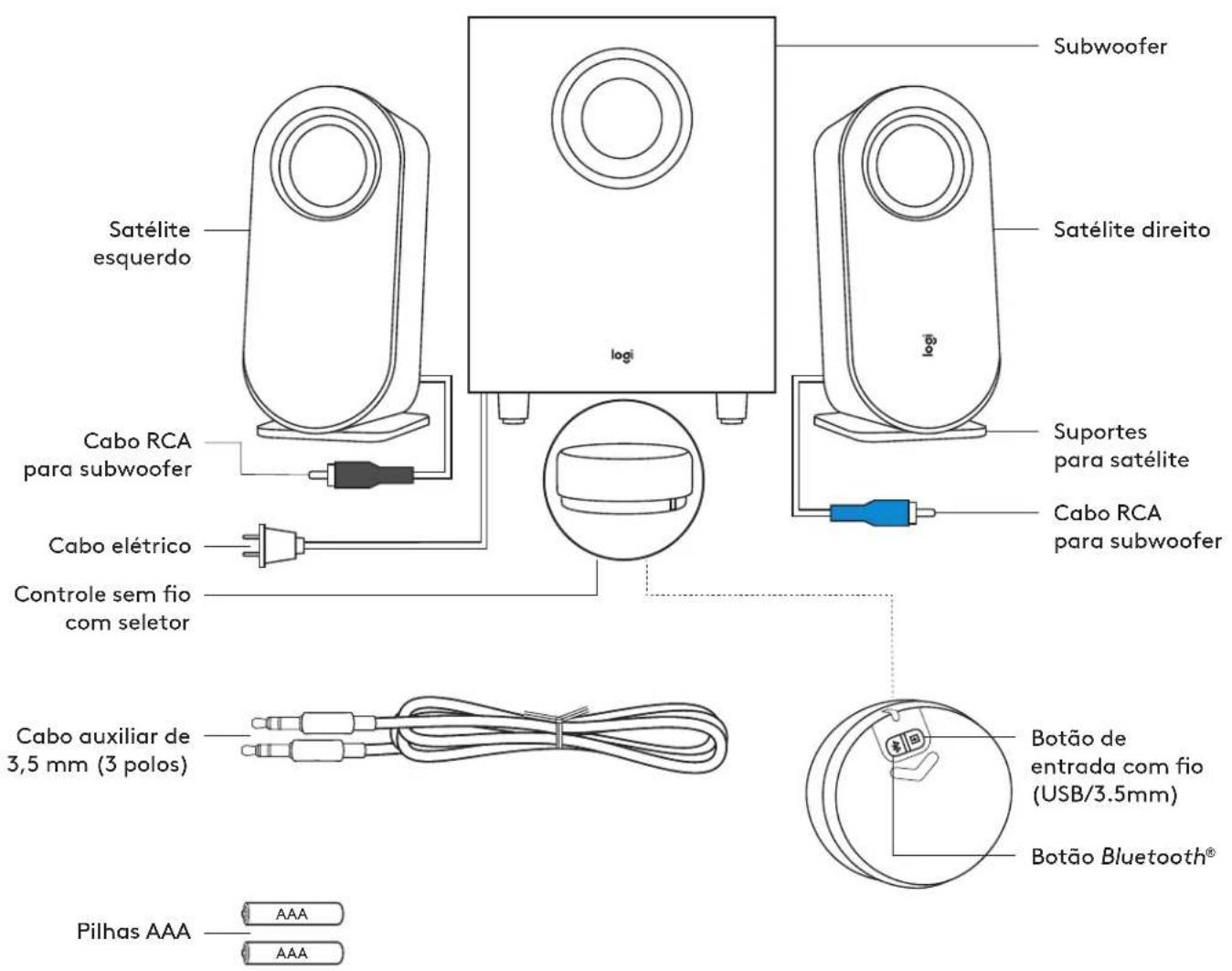

CONHEÇA O SEU PRODUTO

Subwoofer Satélite esquerdo logi Satélite direito Cabo RCA para subwoofer Cabo elétrico Suportes para satélite Cabo RCA para subwoofer Controle sem fio com seletor Cabo auxiliar de 3,5 mm (3 polos) Botão de entrada com fio (USB/3.5mm) Botão Bluetooth® Pilhas AAA AAA AAA

CONTEÚDO DA CAIXA

1. Satélite esquerdo
2. Satélite direito
3. Subwoofer
4. Controle sem fio com seletor
5. Duas pilhas AAA
6. Suportes para satélite
7. Cabo de 3,5 mm
8. Documentação do usuário

1

2

3

Posicione os suportes para cada satélite separadamente. Coloque as caixas de som na vertical ou na horizontal, conforme sua preferência. Verifique se os suportes estão se encaixando firmemente nas caixas de som.

• Conecte o cabo do satélite direito na entrada azul do subwoofer.
• Conecte o cabo do satélite esquerdo na entrada cinza do subwoofer.

Ligue o fio de alimentação a uma tomada. Você ouvirá uma notificação sonora de boas-vindas.

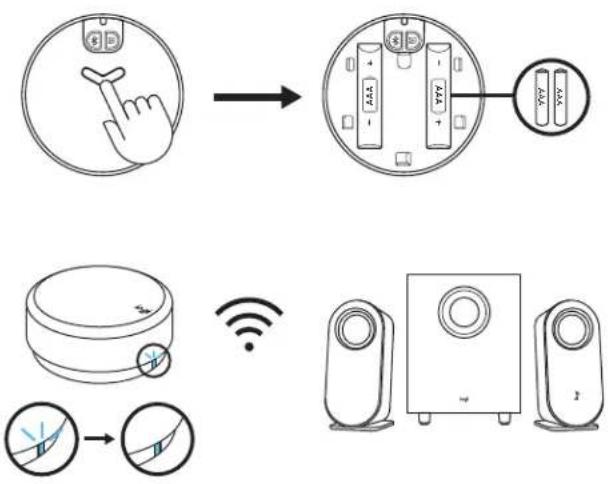

Pressione e empurre para baixo para abrir a tampa traseira, depois coloque duas pilhas AAA no espaço correspondente.

Não misture pilhas alcalinas com pilhas recarregáveis.

Não misture pilhas novas e velhos.

Não deixe as baterias não utilizadas dentro do produto por períodos longos.

O indicador LED começará a piscar em azul.

Assim que o controle sem fio com seletor for conectado com sucesso à caixa de som, a luz azul do LED ficará constante.

O LED no controle com seletor mudará de forma correspondente quando houver uma conectividade diferente.

• O LED ficará azul quando conectado via Bluetooth.
• O LED ficará roxo quando conectado pelo cabo de 3,5 mm.
• O LED ficará branco quando conectado via USB.

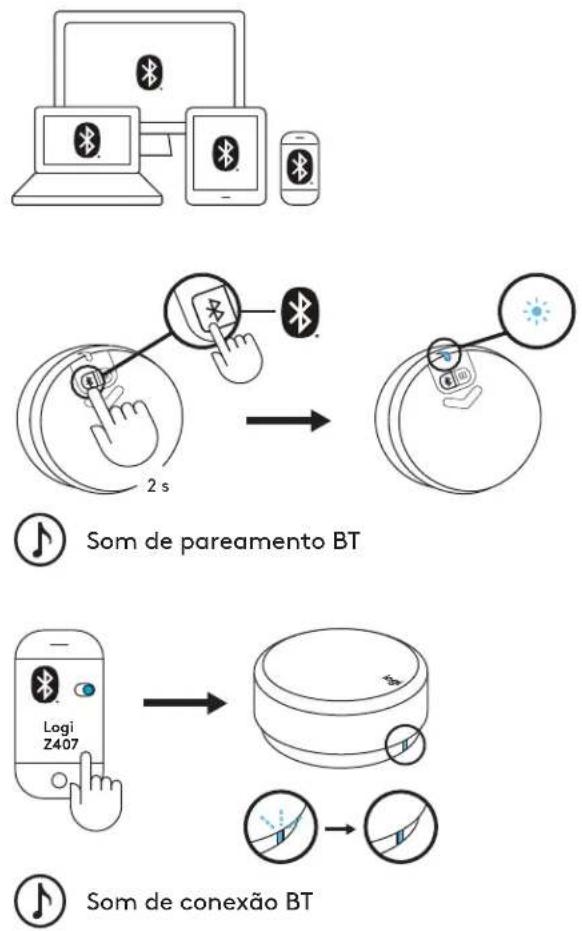

Certifique-se de que o Bluetooth® esteja ativado no dispositivo de origem.

• Mantenha pressionado (por 2 segundos) o botão Bluetooth® na parte inferior do seletor para ativar o modo de pareamento.
• O indicador LED começará a piscar rapidamente. Você ouvirá uma notificação sonora de pareamento.

Selecione e conecte ao "Logi Z407" na lista de dispositivos Bluetooth®. Você ouvirá um som de conexão.

A luz azul do LED ficará constante.

CONEXÃO POR CABO DE 3,5 MM

Conecte uma extremidade do cabo de 3,5 mm fornecido à entrada auxiliar na parte traseira do subwoofer. Em seguida, conecte a outra extremidade do cabo à entrada de áudio de 3,5 mm do dispositivo.

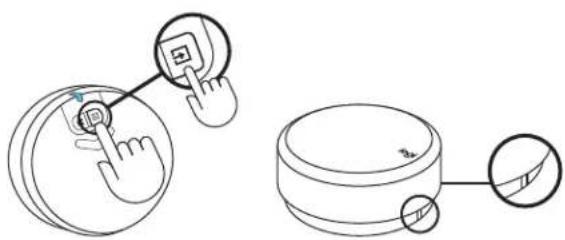

A conectividade padrão é Bluetooth®. Para reproduzir a conectividade de 3,5 mm, pressione o botão de entrada com fio na parte traseira do seletor. A luz de LED ficará roxa.

Conecte uma extremidade do cabo USB à entrada micro USB na parte traseira do subwoofer. Em seguida, conecte a outra extremidade do cabo à entrada USB-A do seu dispositivo.

OBSERVAÇÃO:: O USB não está incluído na embalagem e deve ser adquirido separadamente.

A conectividade padrão é Bluetooth ^® . Para reproduzir a conectividade de USB, pressione o botão de entrada com fio na parte traseira do seletor. A luz de LED ficará branca.

Conecte até três dispositivos ao mesmo tempo através da entrada micro USB, da entrada para cabo 3,5 mm na parte traseira do subwoofer e do Bluetooth ^® .

Você poderá parear até oito dispositivos de origem Bluetooth® com suas caixas de som.

Para alternar entre fontes de áudio com e sem fio, pressione o botão Bluetooth® e o botão de entrada com fio na parte traseira do seletor de controle sem fio.

Para alternar entre a conexão com fio (cabo de 3,5 mm e USB), pressione o botão de entrada com fio na parte inferior do seletor.

A cor do LED mudará de forma correspondente.

Para alternar da conexão com fio para a conexão sem fio (Bluetooth®), pressione o botãoBluetooth® na parte inferior do seletor.

Para alternar da conexão sem fio para a com fio, pressione o botão de entrada com fio na parte inferior do seletor.

• Para ajustar o volume da caixa de som, gire o seletor de controle sem fio no sentido horário (ou anti-horário) para aumentar (ou diminuir) o volume.
• Ao atingir o volume MÁXIMO, você ouvirá uma notificação sonora.

Volume máximo

AJUSTE DO GRAVE

• Para ajustar o nível dos graves, pressione e segure o seletor por 2 segundos para entrar no modo grave - você ouvirá uma notificação sonora. Gire no sentido horário (ou anti-horário) para aumentar (ou diminuir) o volume dos graves.
• Pressione e segure por 2 segundos para sair do modo grave - você ouvirá uma notificação sonora de saída.
• Se você não saiu do modo grave após o ajuste dos graves, o sistema retornará automaticamente ao modo de volume após 15 segundos sem usar.
• Você ouvirá uma notificação sonora quando atingir o nível máximo ou mínimo de graves.

2 s GRAVE + -

Inserir grave

Sair do modo grave

• Pressione uma vez o seletor para reproduzir / pausar (sem áudio/ com áudio) seu conteúdo de áudio.
• A reprodução / pausa (sem áudio/ com áudio) somente será ativada quando a caixa de som estiver conectada via Bluetooth® ou pela entradas USB (3,5 mm).

PULAR

• Pressione duas vezes o seletor para pular sua faixa atual.
• Esse recurso somente será ativado quando a caixa de som estiver conectada via Bluetooth® ou pela entrada USB (3,5 mm).

RETROCEDER

• Pressione três vezes o seletor para reproduzir a trilha sonora.
• Esse recurso somente será ativado quando a caixa de som estiver conectada via Bluetooth® ou pela entrada USB (3,5 mm).

REDEFINIR TODAS AS CONFIGURAÇÕES

Mantenha pressionado o botão {1} Bluetooth{2}®{3}{4} e o botão de entrada com fio ao mesmo tempo por 8 segundos, para o redefinir o sistema.

8 s

O LED começará a piscar rapidamente duas vezes e você ouvirá a notificação sonora de redefinição. O LED acenderá em azul sólido depois que você reiniciar com êxito o sistema de caixas de som.

	Uso Descrição		Status do LED	Cor do LED Sonificação Ações
1	Conexão (Seletor - Caixa de sequecagem perdido)	Padrão conectado à caixa de som	Estável Azul
2		Aguardando conexão com o caixa de som	Pisca lentamente	Azul
3 Link			Pisca lentamente	Branco (USB) / Azul (BT) / Roxo (AUX)
4		Novo seletor se conecta à caixa de som	Estável Azul V
5	Conexão (Caixa de som - Dispositivo)	Operação normal / conectado Estável		Branco (USB) / Azul (BT) / Roxo (AUX)
6		Bluetooth pareamento com o dispositivo	Pisca rapidamente	Azul V		Pressione e segure o botão Bluetooth por 2 segundos.
7		Bluetooth conectado	Estável	Azul	V
8		Bluetooth desconectado	Estável	Azul	V
9	Controles de mídia	Reproduzir/Pausar	Estável	Branco (USB) / Azul (BT)		Pressione uma vez
10		Sem áudio / com áudio		Roxo (AUX)		Pressione uma vez
11		Faixa seguinte		Branco (USB) / Azul (BT)		Pressionamento duplo
12		Retroceder (rastrear para trás)		Branco (USB) / Azul (BT)		Pressione três vezes
13	Controles de volume	Ajuste de volume do sistema	Estável	Branco (USB) / Azul (BT) / Roxo (AUX)		Gire o seletor
14		Ajuste de volume do grave				Pressione e segure por 2 seg. para entrar e sair do modo grave
15		Volume máximo			V
16		Grave max			V
17	Bateria baixa ao extrema Sistema	Bateria fraca	Estável Vermelho
18			Pisca rapidamente	Vermelho
19	Redefinir todas as configurações		Piscada rápida → Sólida	Cor do status → Azul	V	Mantenha pressionado o botão BT e de entrada com fio por 8 segundos.

www.logitech.com/support/Z407
