MANUAL DE UTILIZADOR CGN 99 CL AKG

Favor leia este manual antes de usar o equipamento!

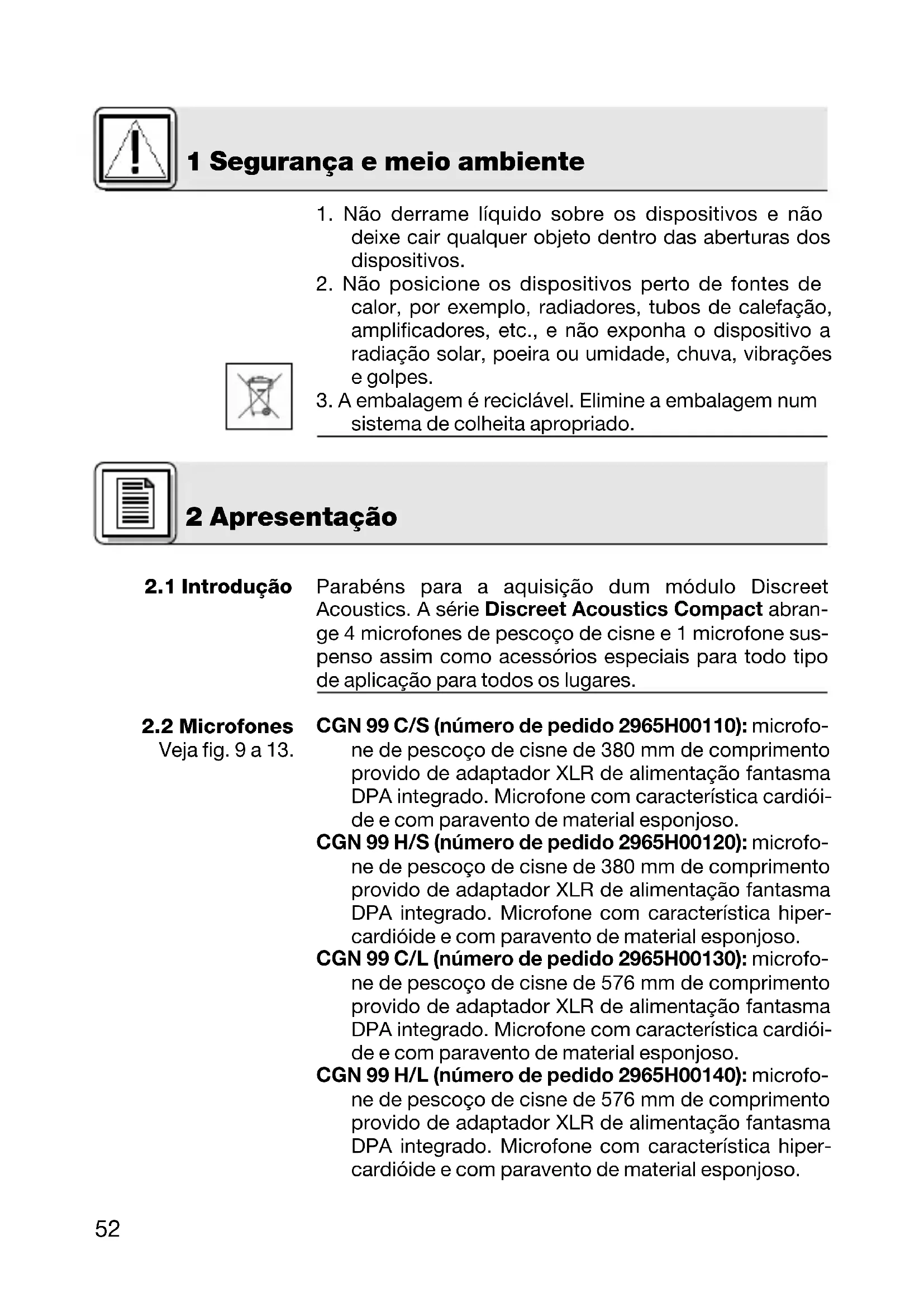

1 Segurança e meio ambiente

1. Não derrame líquido sobre os dispositivos e não deixe cair qualquer objeto dentro das aberturas dos dispositivos.
2. Não posicione os dispositivos perto de fontes de calor, por exemplo, radiadores, tubos de calefação, amplificadores, etc., e não exponha o dispositivo a radiação solar, poeira ou umidade, chuva, vibrações e golpes.
3. A embalagem é reciclável. Elimine a embalagem num sistema de colheita apropriado.

2 Apresentação

2.1 Introdução

Parabéns para a aquisição dum módulo Discreet Acoustics. A série Discreet Acoustics Compact abran- ge 4 microfones de pescoço de cisne e 1 microfone sus- penso assim como acessórios especiais para todo tipo de aplicação para todos os lugares.

2.2 Microfones Veja fig. 9 a 13.

CGN 99 C/S (número de pedido 2965H00110): microfone de pescoço de cisne de 380 mm de comprimento provido de adaptador XLR de alimentação fantasma DPA integrado. Microfone com característica cardióide e com paravento de material esponjoso.

CGN 99 H/S (número de pedido 2965H00120): microfone de pescoço de cisne de 380 mm de comprimento provido de adaptador XLR de alimentação fantasma DPA integrado. Microfone com característica hipercardióide e com paravento de material esponjoso.

CGN 99 C/L (número de pedido 2965H00130): microfone de pescoço de cisne de 576 mm de comprimento provido de adaptador XLR de alimentação fantasma DPA integrado. Microfone com característica cardióide e com paravento de material esponjoso.

CGN 99 H/L (número de pedido 2965H00140): microfone de pescoço de cisne de 576 mm de comprimento provido de adaptador XLR de alimentação fantasma DPA integrado. Microfone com característica hipercardióide e com paravento de material esponjoso.

CHM 99 (número de pedido 2965H00150): microfone suspenso com clipe de mola e um cabo especial de 10 m de comprimento. Está provido de adaptador XLR de alimentação fantasma DPA. Característica hipercardióide.

Veja fig. 14.

Use sempre o paravento que está incluído na embalagem (a não ser que o paravento possua uma aparência física desfavorável). Protege o microfone de pó e umidade, suprimindo em larga escala os ruídos pop e de vento.

2.3 Paravento (2965Z2001)

Alimentador a pilhas B 18 para todos os microfones Discreet Acoustics Compact

2.4 Acessórios opcionais

Pedestal de montagem PS3 F-Lock para todos os microfones de pescoço de cisne Discreet Acoustics Compact (não para o CHM 99)

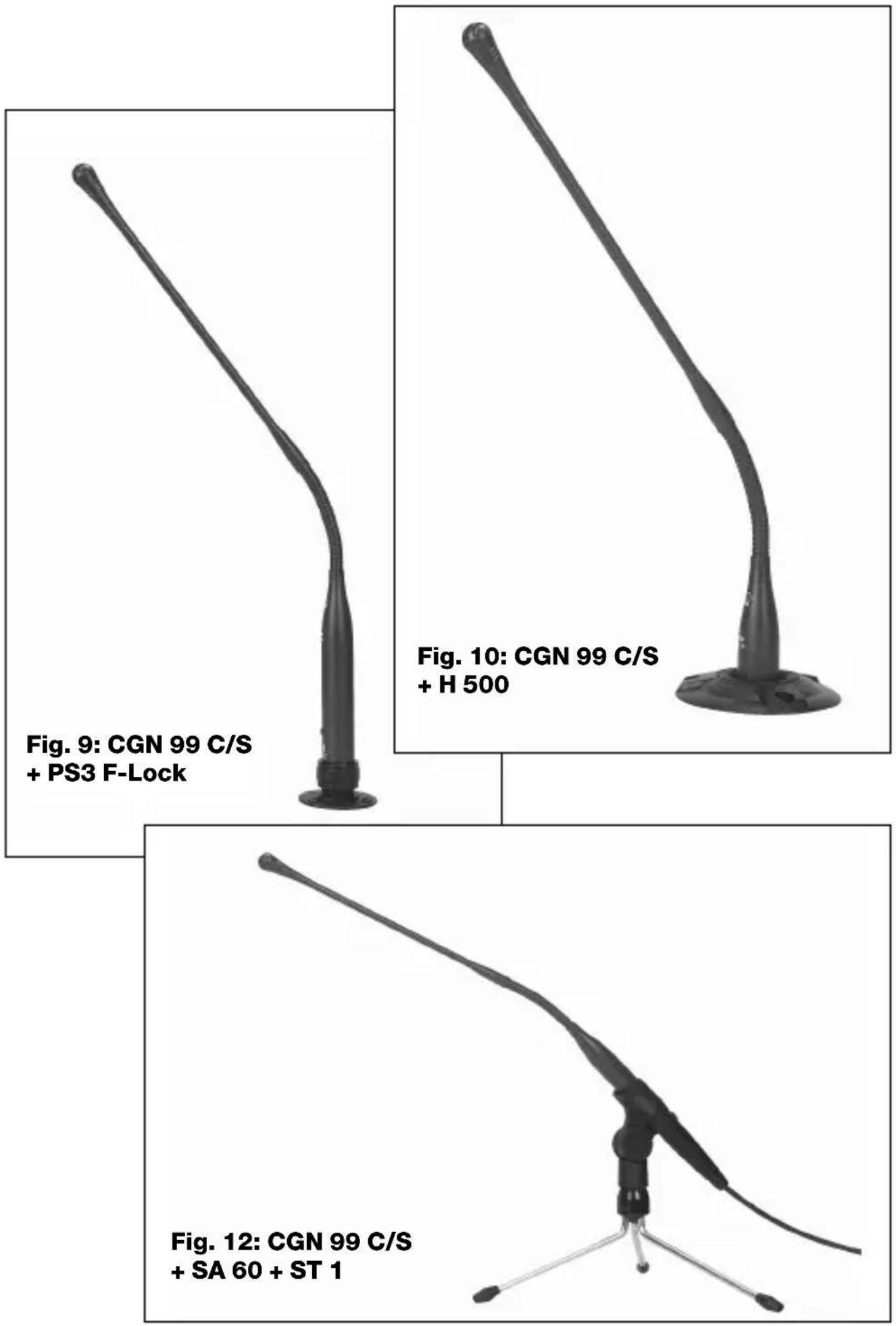

Veja fig. 9.

Suporte de fixação elástico H 500 para todos os microfones de pescoço de cisne Discreet Acoustics Compact (não para o CHM 99)

Veja fig. 10.

Suporte de fixação elástico H 600 para todos os microfones de pescoço de cisne Discreet Acoustics Compact (não para o CHM 99)

Veja fig. 11.

Conexão de tripé SA 60 para todos os microfones de pescoço de cisne Discreet Acoustics Compact (não para o CHM 99)

Veja fig. 12.

Tripés de mesa ST 1, ST 45 para todos os microfones de pescoço de cisne Discreet Acoustics Compact (não para o CHM 99)

Veja fig. 13.

3 Aplicações dos microfones

Repare que o ângulo de captação influencia não só a distância máxima entre o falante e o microfone, mas também a área captada. Quanto menor for o ângulo de captação (hipercardióide), tanto maior se torna a distância máxima entre o falante e o microfone, tanto menor, no entanto, fica a área captada.

Se é preferível usar um microfone de cardióide ou de hipercardióide, depende do ambiente e da aplicação.

Veja Tabela 1.

3 Aplicações dos microfones

Microfone	Característica direccional	Posição dos alto-falantes	Distância de captação	Aplicação
CGN 99 C/S	cardióide	só detrás do microfone	30 - 60 cm	sonorização
CGN 99 H/S	hipercardióide	posição lateral ou diagonal atrás do microfone	30 - 90 cm	sonorização
CGN 99 C/L	cardióide	só detrás do microfone	30 - 60 cm	sonorização
CGN 99 H/L	hipercardióide	posição lateral ou diagonal atrás do microfone	30 - 90 cm	sonorização
CHM 99	cardióide	só detrás do microfone	1 - 3 m	sonorização

Tabela 1: Aplicações dos microfones

4 Montagem e ligação

4.1 Introdução

Todos os microfones da série Discreet Acoustics Compact são microfones de condensador e por isso necessitam de alimentação elétrica (alimentação fantasma). Os microfones foram projetados para serem ligadas a entradas de microfone com alimentação fantasma (9 a 52 V). A conexão com as entradas sem alimentação fantasma é descrita no capítulo 4.4.

4.2 Microfones de pescoço de cisne CGN 99 ...

Veja fig. 9 e 12.

Aviso:

Veja fig. 10 e 11.

1. Monte o microfone numa mesa com o pedestal de montagem opcional PS 3 F-Lock ou fixe-o num tripé de chão ou de mesa com a conexão opcional de tripé SA 60.

Para evitar ruídos de estrutura de forma ainda mais eficaz pode montar o microfone no tampo da mesa com o suporte elástico opcional H 500 ou H 600.

1. Ligue o microfone por meio de um cabo blindado a uma entrada de microfone com alimentação fantasma.

2. Se a alimentação da sua mesa de mixagem for comutável, ligue-a. (Leia o manual da sua mesa de mixagem).

O microfone recebe a corrente diretamente da alimentação fantasma.

1. Retifique o cabo com a mão antes da montagem. Não torça, nem dobre o cabo.
2. Fixe um gancho apropriado no teto ou estique uma linha pela sala inteira.
3. Posicione o cabo no gancho ou na linha de forma que atinja a altura desejada.
4. Fixe o cabo com fita colante. O cabo não pode torcer.

Não fixe o cabo no gancho, fazendo um nó! O cabo poderia torcer com o tempo e, em consequência disso, não pode ser mais posicionado corretamente.

4.3 Microfone suspenso CHM 99

Importante!

1. Segure o cabo na mão e gire o microfone ligeiramente até obter a posição desejada.

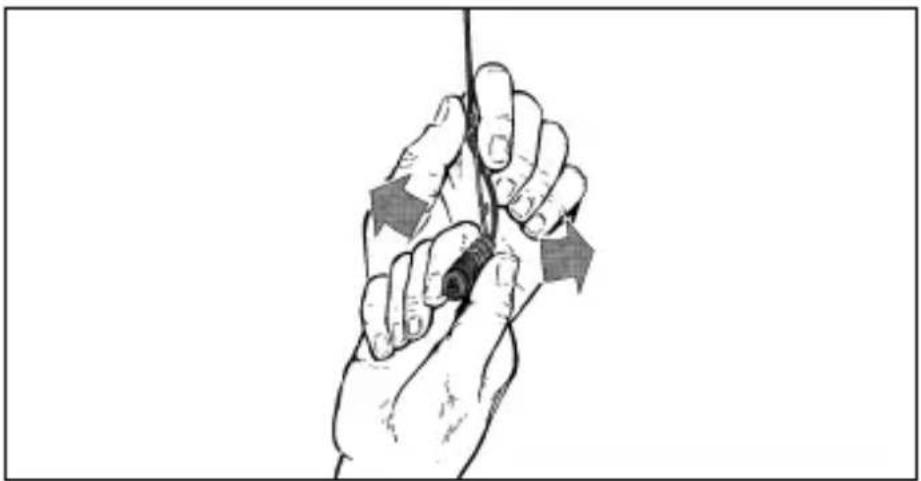

Fig. 1: Posicionar o microfone

Veja fig. 1.

• O cabo do CHM 99 torce quando as temperaturas vacilam, por exemplo através do calor de holofotes.
• O ângulo de torção depende da temperatura do ambiente e também do comprimento do cabo. Quanto mais curto o cabo, menor será a torção.
• Se trabalhar com holofotes, ligue-os antes de direcionar o microfone.
• Depois de ter desligado os holofotes, o microfone irá

Aviso:

4 Montagem e ligação

girar. Se ligar os holofotes de novo, o microfone irá girar para a posição inicial ajustado anteriormente.

4.3.1 Colocar o microfone numa posição estável

Para colocar o microfone numa posição estável,

1. Enfie uma linha de pesca (linha transparente de nylon) com o respectivo comprimento pelo ilhó no clipe de mola do CHM 99.

2. Fixe a linha de pesca em duas paredes opostas de tal forma que a força que puxa para baixo a linha seja suficiente para fixar o microfone nas partes laterais.

4.3.2 Dicas de aplicação

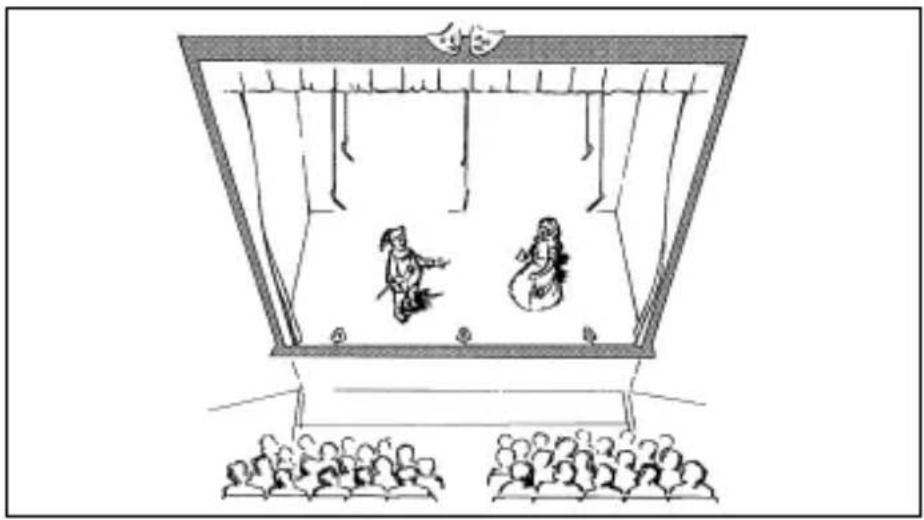

Fig. 2: Sonorização num teatro

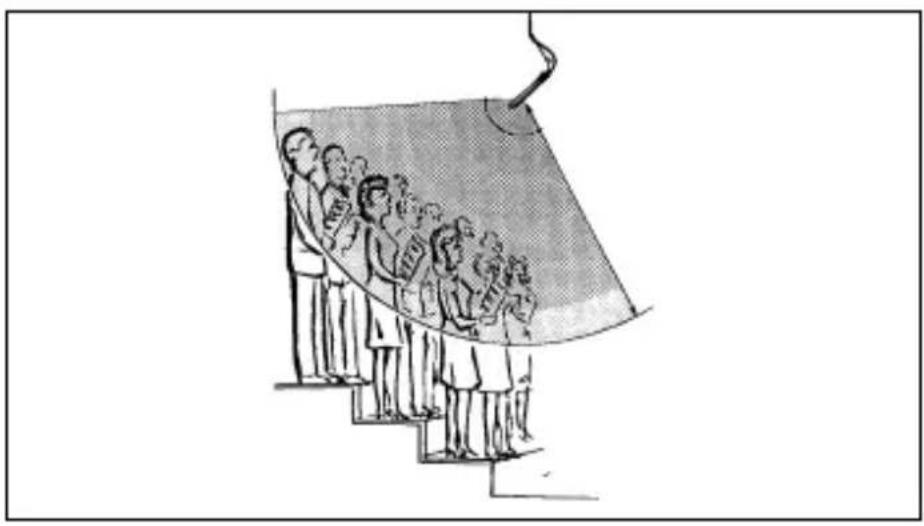

Fig. 5: Captação de um coro

1. Ligue o microfone por meio de um cabo blindado a uma entrada de microfone com alimentação fantasma.
2. Se a alimentação fantasma da sua mesa de mixagem for comutável, ligue-a (leia o manual da sua mesa de mixagem).

O microfone recebe a corrente diretamente da alimentação fantasma.

Se a sua mesa de mixagem não possuir alimentação fantasma, ligue um alimentador fantasma entre a entrada de microfone e o adaptador de alimentação fantasma DPA. Recomendamos os alimentadores opcionais da AKG dos tipos B 18.

É possível, porém, mandar completar as entradas de microfone por uma alimentação fantasma conforme a IEC 61938 por um técnico qualificado. Tal norma prescreve uma tensão positiva de 12, 24, ou 48 Volt nos condutores áudio em relação à blindagem do cabo.

4.3.3 Ligação de áudio

4.4 Conexão a entradas sem alimentação fantasma

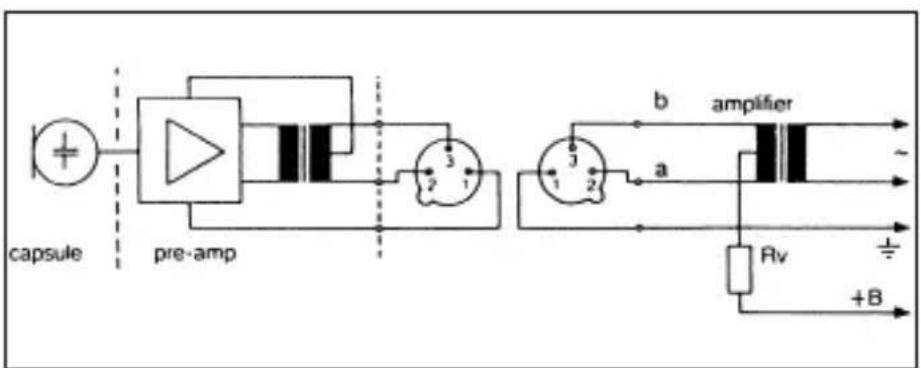

Fig. 4: Circuito com transformador de entrada com ligação no meio (isolado da terra)

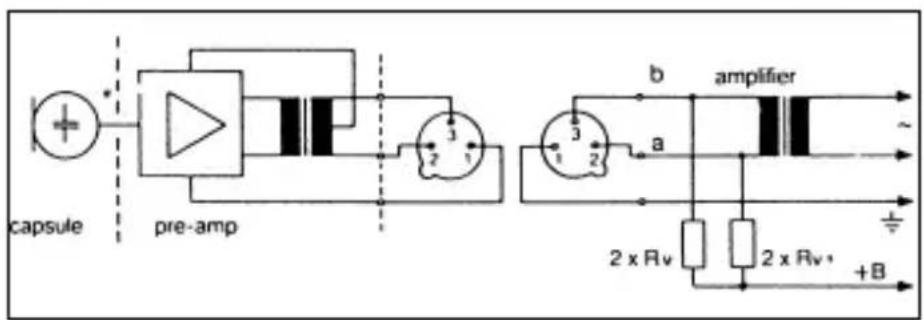

capsule pre-amp b amplifier a 2 x Rv 2 x Rv+ +B

Fig. 5: Circuito com transformador sem ligação no meio (isolado da terra)

4 Montagem e ligação

4.4.2 Entradas não-balanceadas

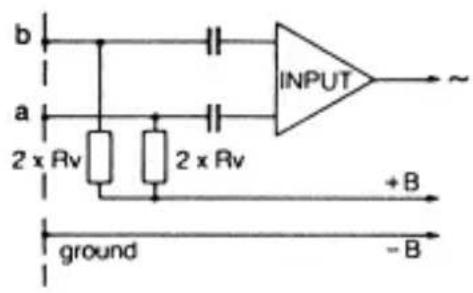

Fig 6: Etapa de entra- da não balanceada

Se as entradas da mesa de mixagem estiverem ligadas à terra ou não possuirem transformador de entrada, terá de introduzir ou condensadores ou transformadores adicionais nos condutores áudio, a fim de evitar a perturbação da etapa de entrada por corrente de fuga.

Tabela 2: Valores- padrão para Rv (2x Rv respetivamente)

Vcc Rv 2 x Rv*

12V ±2V 330 Ω 680 Ω

24V ±2V 680 Ω 1200 Ω

48V ±4V 3300 Ω 6800 Ω

* As resistências 2xRv só podem, por razões de simetria, possuir uma tolerância máxima de 0,5 %

O adaptador de alimentação fantasma DPA está provido de um atenuador de graves a fim de suprimir ruídos perturbadores de baixa frequência.

4.5 Atenuação dos graves

CHM 99 CGN 99 ...

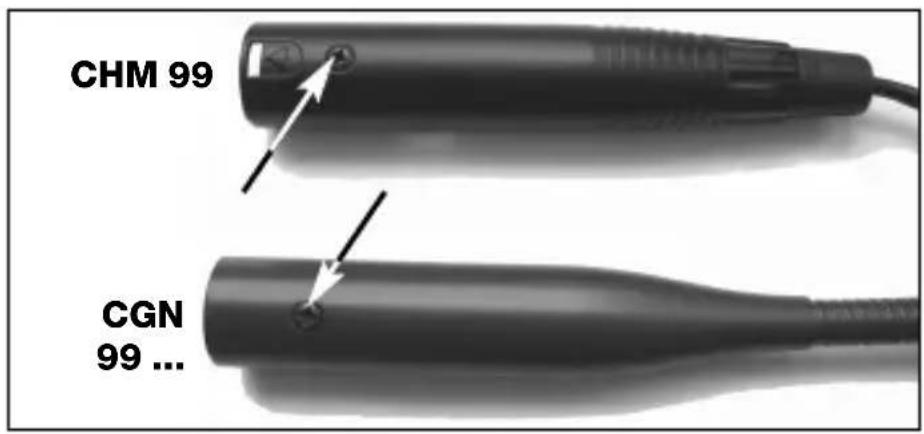

Fig. 7: Parafuso de fixação

1. Solte o parafuso de fixação no microfone ou no adaptador de alimentação fantasma DPA.

Veja fig. 7.

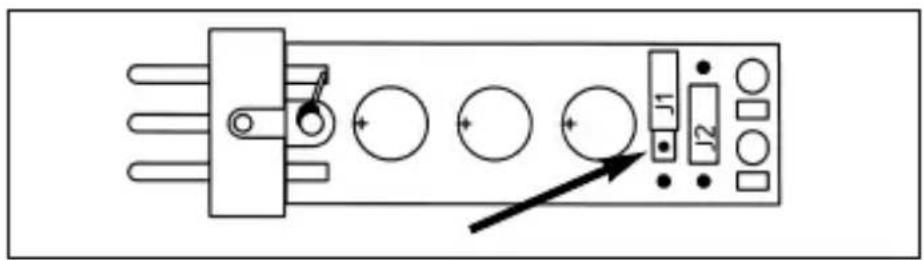

1. Remova COM CAUTELA a placa de circuito da carcaça.

Microfone CGN 99 C/S CGN 99 H/SCGN 99 C/L CGN 99 H/L CHM 99
Tipo microfone de condensador com carga permanente
Característica direccional cardióide hipercardióide cardióide
Resposta de frequência 70-18.000 Hz 50-19.000 Hz 70-18.000 Hz
Sensibilidade 18 mV/Pa 12mV/Pa 18 mV/Pa -35 dBV*		-38 dBV*	-35 dBV*
Pressão sonora limite(1% de distorsão)	125 dB	125 dB	125 dB
Nível equivalente de ruído	<21 dB-A	<21 dB-A	<21 dB-A
Relação sinal/ruído(ponderação A.)	>73 dB	>73 dB	>73 dB
Impedância elétrica	<600 Ω	<600 Ω	<600 Ω
Impedância de cargarecomendada	>2000 Ω	>2000 Ω	>2000 Ω
Alimentação	9-52 V alimentação fantasma segundo IEC 61938(adaptador DPA integrado)
Consumo de corrente	<3 mA	<3 mA	<3 mA
Connetor	XLR-3	XLR-3	XLR-3
Superfície	negro	negro	negro
Dimensões(diâm. cápsula x compr.)	13,5 x 380 mm13,5 x 580 mm	13,5 x 380 mm13,5 x 580 mm	13,5 x 55 mm
Peso líquido/bruto	160/480 g 160/480 g170/500 g 170/500 g	20/480 g
Número de pedido	2965H001102965H00130	2965H001202965H00140	2965H00150

* ref. a 1 V/Pa

Este produto corresponde às normas citadas na declaração de conformidade, que pode pedir na nossa página da web http://www.akg.com, ou enviando-nos um email para [e-mail].

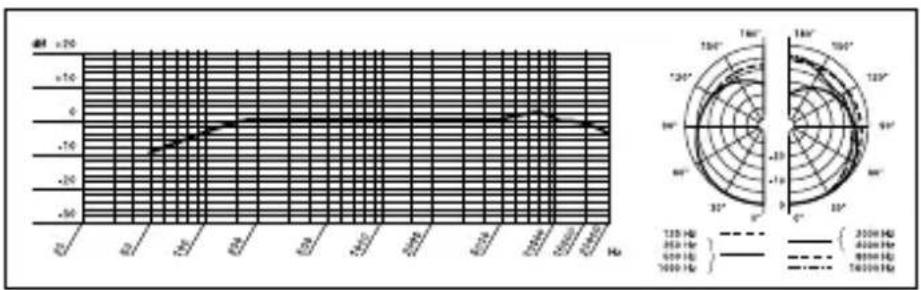

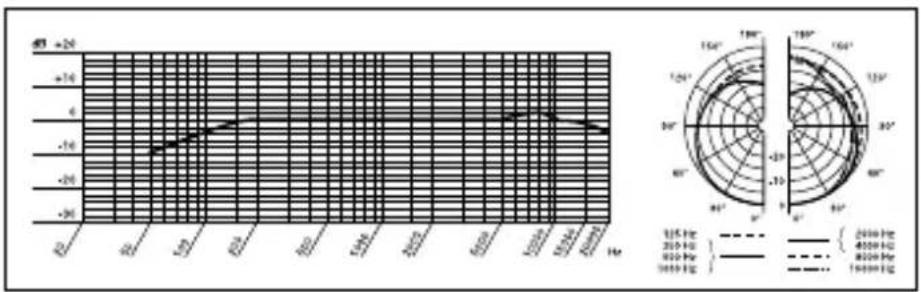

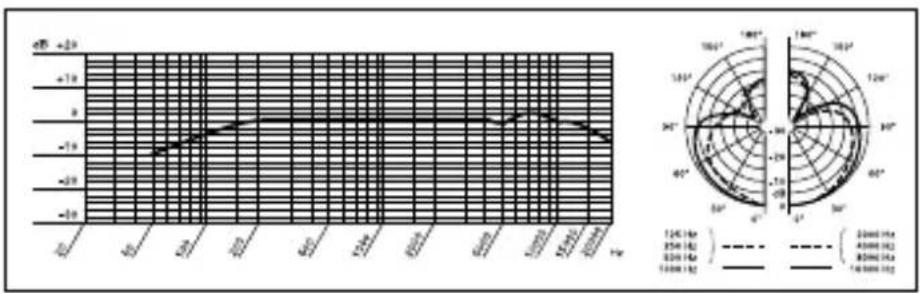

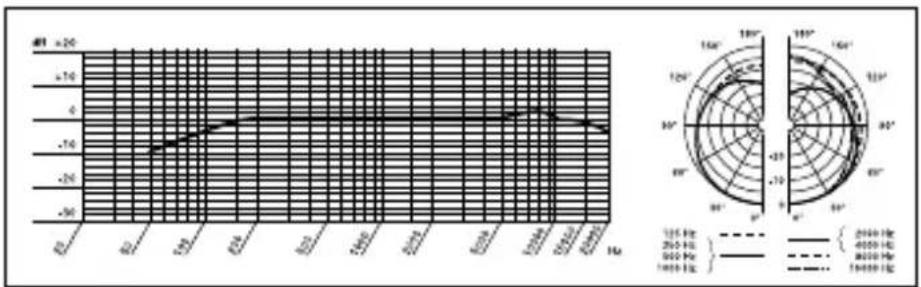

Resposta de frequência & diagrama polar CGN 99 C/S

Resposta de frequência & diagrama polar CGN 99 H/S

Resposta de frequência & diagrama polar CGN 99 C/L

Resposta de frequência & diagrama polar CGN 99 H/L

Resposta de frequência & diagrama polar CHM 99

Fig. 11: CGN 99 C/L + H 600
