MANUALE UTENTE CGN 99 CL AKG

Prima di utilizzare l'apparecchio, leggere il manuale!

MODO DE EMPLEO....p. 42

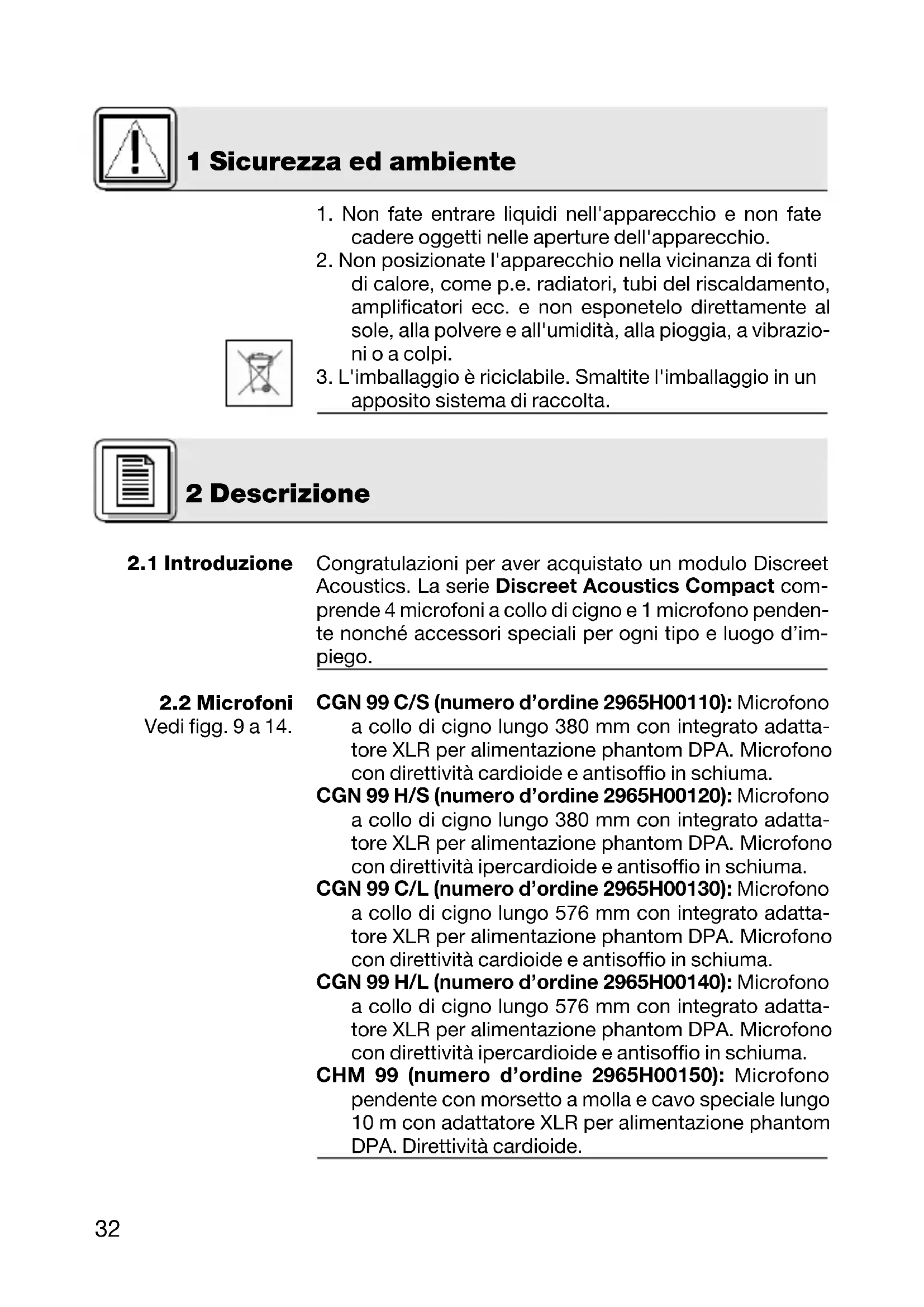

1 Sicurezza ed ambiente

1. Non fate entrare liquidi nell'apparecchio e non fate cadere oggetti nelle aperture dell'apparecchio.
2. Non posizionate l'apparecchio nella vicinanza di fonti di calore, come p.e. radiatori, tubi del riscaldamento, amplificatori ecc. e non esponetelo direttamente al sole, alla polvere e all'umidità, alla pioggia, a vibrazioni o a colpi.
3. L'imballaggio è riciclabile. Smaltite l'imballaggio in un apposito sistema di raccolta.

2 Descrizione

2.1 Introduzione

Congratulazioni per aver acquistato un modulo Discreet Acoustics. La serie Discreet Acoustics Compact comprende 4 microfoni a collo di cigno e 1 microfono penden-te nonché accessori speciali per ogni tipo e luogo d'im-piego.

2.2 Microfoni Vedi figg. 9 a 14.

CGN 99 C/S (numero d'ordine 2965H00110): Microfono a collo di cigno lungo 380 mm con integrato adattatore XLR per alimentazione phantom DPA. Microfono con direttività cardioide e antisoffio in schiuma.

CGN 99 H/S (numero d'ordine 2965H00120): Microfono a collo di cigno lungo 380 mm con integrato adattatore XLR per alimentazione phantom DPA. Microfono con direttività ipercardioide e antisoffio in schiuma.

CGN 99 C/L (numero d'ordine 2965H00130): Microfono a collo di cigno lungo 576 mm con integrato adattatore XLR per alimentazione phantom DPA. Microfono con direttività cardioide e antisoffio in schiuma.

CGN 99 H/L (numero d'ordine 2965H00140): Microfono a collo di cigno lungo 576 mm con integrato adattatore XLR per alimentazione phantom DPA. Microfono con direttività ipercardioide e antisoffio in schiuma.

CHM 99 (numero d'ordine 2965H00150): Microfono pendente con morsetto a molla e cavo speciale lungo 10 m con adattatore XLR per alimentazione phantom DPA. Direttività cardioide.

Usate sempre l'antisoffio in dotazione (salvo il caso che l'antisoffio disturberebbe dal punto di vista estetico). L'antisoffio protegge il microfono da polvere ed umidità e sopprime largamente i rumori pop e quelli prodotti dal vento.

2.3 Antisoffio (2965Z2001)

Alimentatore a batteria B 18 per tutti i microfoni Discreet Acoustics Compact

2.4 Accessori opzionali

Zoccolo di montaggio PS3 F-Lock per tutti i microfoni a collo di cigno Discreet Acoustics Compact (non per il CHM 99)

Vedi fig. 9.

Supporto elastico H 500 per tutti i microfoni a collo di cigno Discreet Acoustics Compact (non per il CHM 99)

Vedi fig. 10.

Supporto elastico H 600 per tutti i microfoni a collo di cigno Discreet Acoustics Compact (non per il CHM 99)

Vedi fig. 11.

Collegamento per supporto SA 60 per tutti i microfoni a collo di cigno Discreet Acoustics Compact (non per il CHM 99)

Vedi fig. 12.

Supporti da tavolo ST 1, ST 45 per tutti i microfoni a collo di cigno Discreet Acoustics Compact (non per il CHM 99)

Vedi fig. 13.

3 Appicazioni microfoniche

Tenete conto del fatto che l'angolo di ripresa influisce sia sulla distanza massima dalla bocca che sulla superficie da riprendere. Più ridotto è l'angolo di ripresa (ipercardioide), più grande è la distanza massima tra oratore e microfono, ma più piccola è la superficie da riprendere.

La scelta tra microfono a direttività cardioide o ipercardioide dipende quindi dalla rispettiva situazione d'impiego.

Vedi Tabella 1.

3 Appicazioni microfoniche

Microfono	Direttività	Posizionamento delle casse acustiche	Distanza dalla bocca	Applicazione
CGN 99 C/S	cardioide	solo dietro al microfono	30 - 60 cm	sonorizzazione
CGN 99 H/S	ipercardioide	lateralmente o obliquamente dietro al microfono	30 - 90 cm	sonorizzazione
CGN 99 C/L	cardioide	solo dietro al microfono	30 - 60 cm	sonorizzazione
CGN 99 H/L	ipercardioide	lateralmente o obliquamente dietro al microfono	30 - 90 cm	sonorizzazione
CHM 99	cardioide	solo dietro al microfono	1 - 3 m	sonorizzazione

Tabella 1: Applicazioni microfoniche

4 Montaggio e collegamento

4.1 Introduzione

Tutti i microfoni della serie Discreet Acoustics Compact sono microfoni a condensatore e necessitano quindi di corrente (alimentazione phantom). I microfoni sono predisposti per il collegamento ad ingressi microfonici con alimentazione phantom (9-52 V). Per il collegamento a ingressi senza alimentazione phantom vedi capitolo 4.4.

4.2 Microfoni a collo di cigno CGN 99 ...

Vedi figg. 9 e 12.

1. Montate il microfono sul ripiano di un tavolo servendovi dello zoccolo di montaggio opzionale PS 3 F-Lock o montatelo su un supporto da pavimento o da tavolo servendovi del collegamento opzionale per supporto SA 60.

Nota:

Vedi figg. 10 e 11.

Per sopprimere meglio le vibrazioni meccaniche, potete montare il microfono sul ripiano del tavolo anche servendovi della sospensione elastica opzionale H 500 o H 600.

1. Collegiate il modulo di montaggio - servendovi di un cavo schermato - ad un ingresso microfonico con alimentazione phantom.

4 Montaggio e collegamento

1. Se l'alimentazione phantom del vostro mixer può venir attivata e disattivata, attivatela (leggere a proposito le istruzioni per l'uso del vostro mixer). Il microfono riceve la sua tensione d'alimentazione direttamente dall'alimentazione phantom.

2. Prima di montare il cavo, lisciarlo leggermente con la mano. Fate attenzione a non piegare o torcere il cavo.

3. Applicate sul soffitto un gancio adatto o tirate un filo attraverso la sala.
4. Disponete il cavo sul gancio o sul filo in modo che il microfono penda all'altezza desiderata.
5. Fissate il cavo con nastro isolante.

4.3 Microfono pendente CHM 99

Non fissate il cavo in nessun caso annodandolo sul gancio perché così il cavo si torcerebbe e il microfono non sarebbe più posizionabile.

Importante!

1. Tenete il cavo con una mano e girate il microfono lentamente nella posizione desiderata.

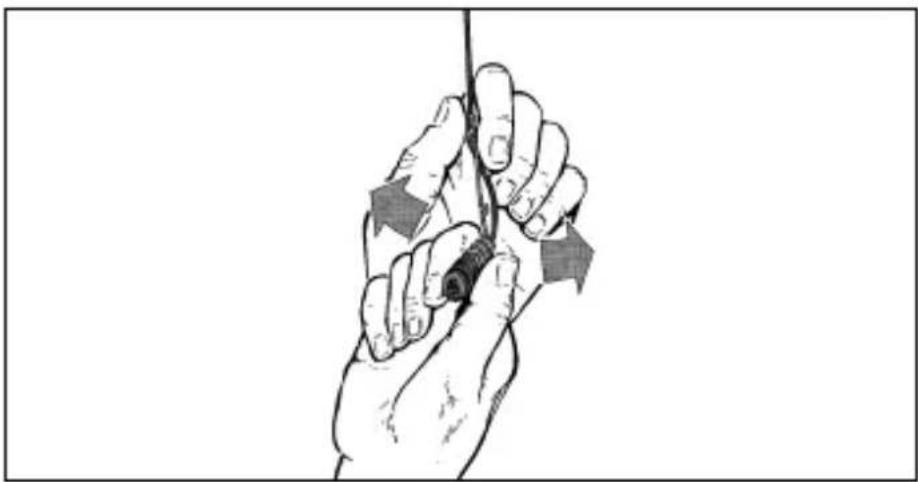

Fig. 1: Posiziona- mento del microfono

Vedi fig. 1.

• In caso di sbalzi di temperatura, p.e. dovuti al calore dei riflettori, il cavo del CHM 99 si torce.
• L'angolo di torsione dipende sia dalla temperatura d'ambiente che dalla lunghezza del cavo. Più corto è il cavo, tanto minore la torsione.
• Quando lavorate con riflettori, accendeteli prima di posizionare il microfono.

Avvertenza:

4 Montaggio e collegamento

- Dopo aver spento i riflettori, il cavo del microfono si torcerà. Quando riaccendete i riflettori, il microfono ritorna nella stessa posizione in cui l'avevate portato prima.

4.3.1 Come stabilizzare il microfono

Per stabilizzare la posizione del microfono,

1. Infilate una lenza da pesca (lenza in nailon trasparente) della necessaria lunghezza attraverso l'occhiello del morsetto a molla del CHM 99.
2. Fissate la lenza su due pareti opposte in modo che eserciti ancora sufficiente trazione verso il basso per fissare il microfono lateralmente.

4.3.2 Applicazioni

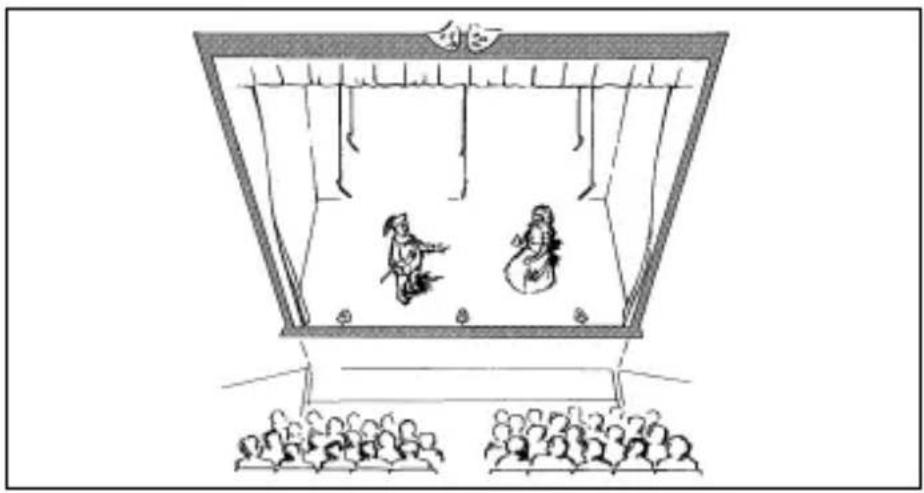

Fig. 2: Sonorizzazione teatro

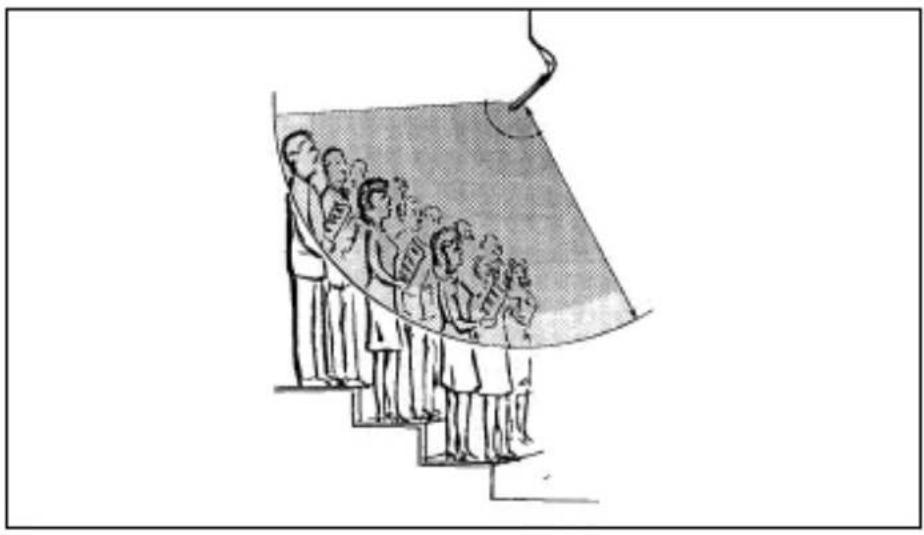

Fig. 3: Ripresa coro

4 Montaggio e collegamento

1. Collegiate il microfono mediante un cavo schermato ad un ingresso microfonico con alimentazione phantom.
2. Se l'alimentazione phantom del vostro mixer può venir attivata e disattivata, attivatela (leggere a proposito le istruzioni per l'uso del vostro mixer).

Il microfono riceve la sua tensione d'alimentazione direttamente dall'alimentazione phantom.

Se il vostro mixer non dispone di un'altimentazione phantom, collegate un alimentatore phantom tra ingresso microfonico e adattatore per alimentazione phantom DPA. Raccomandiamo gli alimentatori opzionali della AKG B 18.

Ingressi microfonici simmetrici ed asimmetrici possono venir ampliati con alimentazione phantom secondo IEC 61938 da un tecnico qualificato. La norma IEC 61938 prescrive un'alimentazione positiva da 12, 24 o 48 Volt alle linee audio contro la schermatura del cavo.

4.3.3 Collegamento audio

4.4 Alimentazione per ingressi senza alimentazione phantom


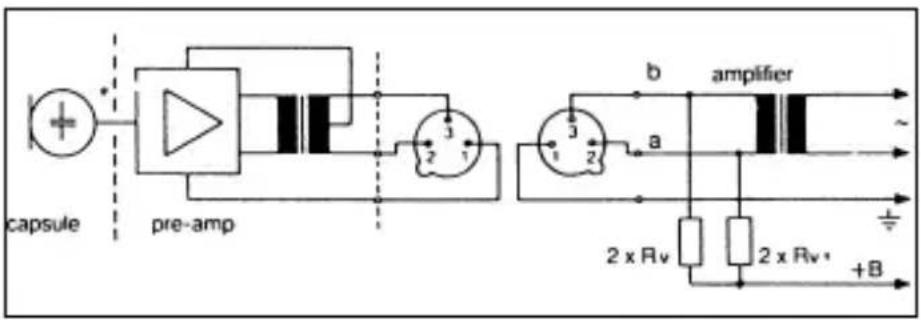

4.4.1 Ingressi simmetrici

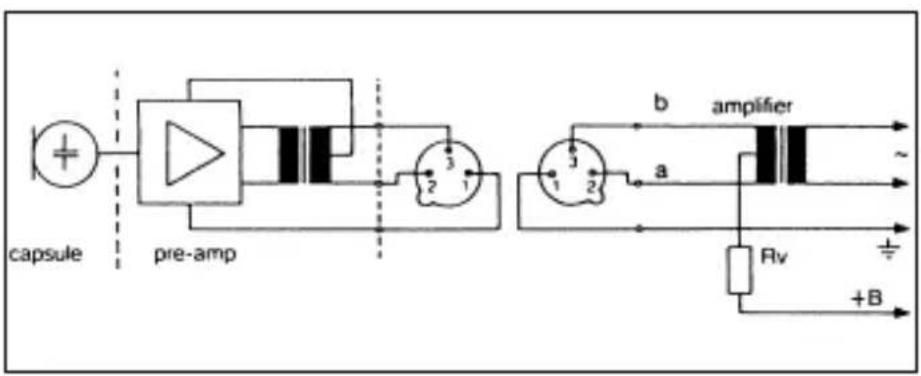

Fig. 4: Collegamento con trasformatore d'ingresso con derivazione mediana (senza massa)

capsule pre-amp b amplifier a 2 x Rv 2 x Rv+ +B

Fig. 5: Collegamento con trasformatore d'ingresso senza derivazione mediana (senza massa)

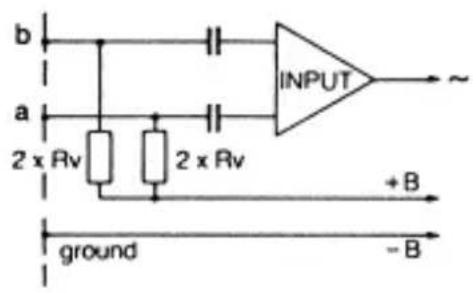

4.4.2 Ingressi asimmetrici

Se gli ingressi del mixer sono collegati a terra o se non ci sono trasformatori d'ingresso, bisogna inserire condensatori o trasformatori addizionali nelle linee audio per evitare che lo stadio d'ingresso venga disturbato da correnti di dispersione.

Tabella 2: Valori normali per Rv (oppure 2 x Rv)
Vcc Rv 2 x Rv*

12 V ±2 V 330 Ω 680 Ω

24 V ±4 V 680 Ω 1,200 Ω

48 V ±4 V 3,300 Ω 6,800 Ω

* Le resistenze 2x Rv per ragioni di simmetria devono presentare una tolleranza di 0,5% al massimo.

4.5 Attenuazione dei bassi

L'adattatore per alimentazione phantom DPA è dotato di un'attenuazione dei bassi per sopprimere rumori esterni a bassa frequenza.

Vedi fig. 7.

1. Allentate la vite di fissaggio del microfono rispettivamente dell'adattatore per alimentazione phantom DPA.
2. Sfilate CON CURA il print dalla scatola.

CHM 99 CGN 99 ...

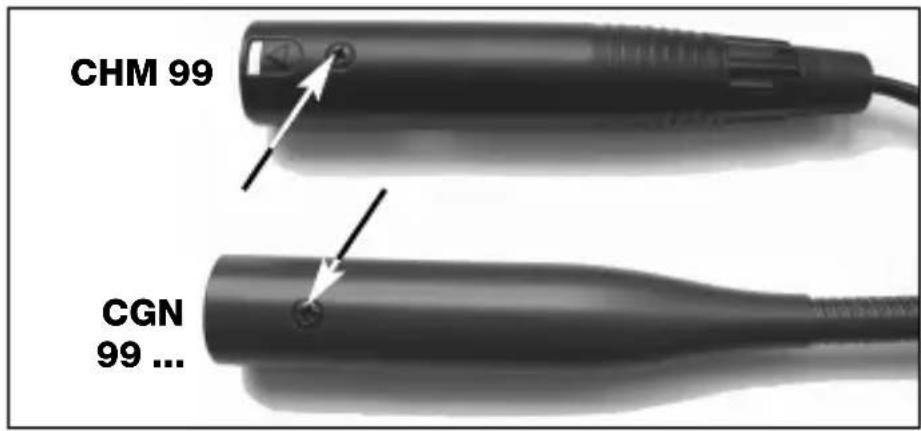

Fig. 7: Vite di fissaggio

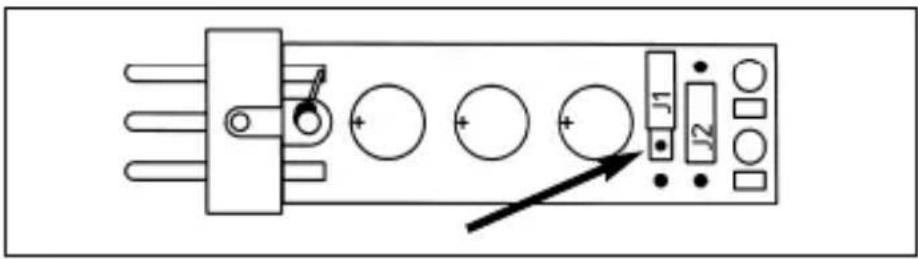

Fig. 8: Circuito stampato del DPA

1. Per attivare l'attenuazione dei bassi, inserite il ponticello J1 nel paio di contatti centrale disposto sul circuito stampato.

Vedi fig. 8.

Microfono CGN 99 C/S CGN 99 H/SCGN 99 C/L CGN 99 H/L CHM 99
Funzionamento microfono a condensatore con carica permanente
Direttività cardioide ipercar dioide cardioide
Risponsta in frequenza 70-18.000 Hz 50-19.000 Hz 70-18.000 Hz
Sensibilità 18 mV/Pa 12 mV/Pa 18 mV/Pa -35 dBV*		-38 dBV*	-35 dBV*
Pressione acustica limite (coeff. di distorsione: 1%)	125 dB	125 dB	125 dB
Livello di rumore equivalente	<21 dB-A	<21 dB-A	<21 dB-A
Rapporto segnale/rumore (ponderazione A)	>73 dB	>73 dB	>73 dB
Impedenza elettrica	<600 Ω	<600 Ω	<600 Ω
Impedenza di carico raccomandata	>2000 Ω	>2000 Ω	>2000 Ω
Alimentazione	9-52 V alimentazione phantom secondo IEC 61938 (adattatore DPA integrato)
Assorbimento	<3 mA	<3 mA	<3 mA
Connettore	XLR-3	XLR-3	XLR-3
Superficie	nero opaco	nero opaco	nero opaco
Dimensioni (diam. capsula x lunghezza)	13,5 x 380 mm13,5 x 580 mm	13,5 x 380 mm13,5 x 580 mm	13,5 x 55 mm
Peso netto/brutto	160/480 g 160/480 g170/500 g 170/500 g	0 g20/480 g	g
Numero d'ordine	2965H001102965H00130	2965H001202965H00140	2965H00150

* rif. a 1 V/Pa

Questo prodotto corrisponde alle norme elencate nella dichiarazione di conformità, che è disponibile al sito http://www.akg.com oppure all'indirizzo email [e-mail].

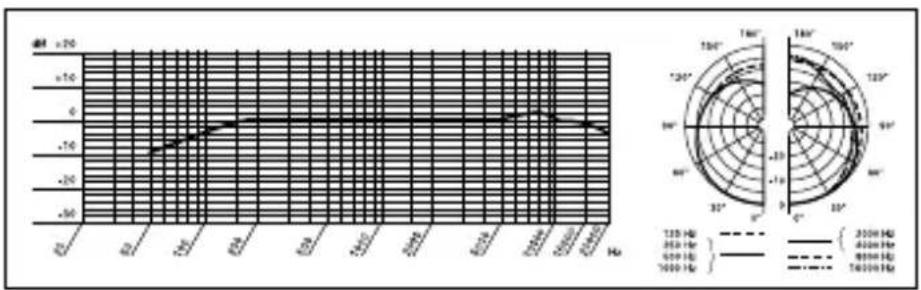

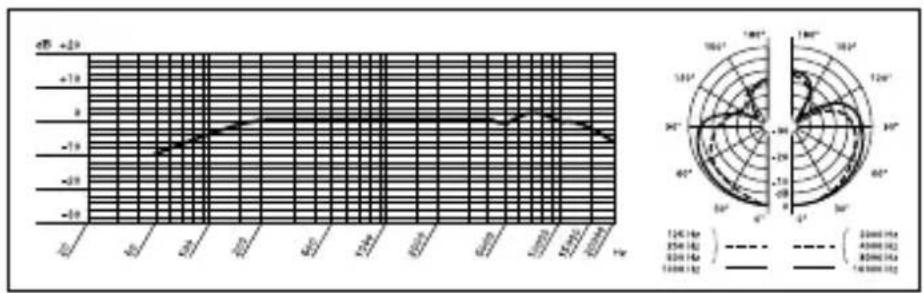

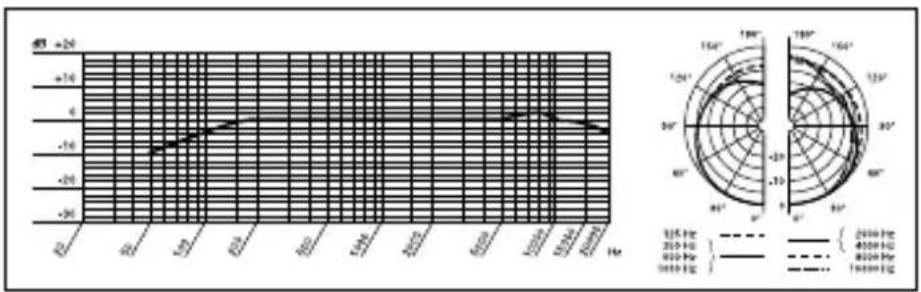

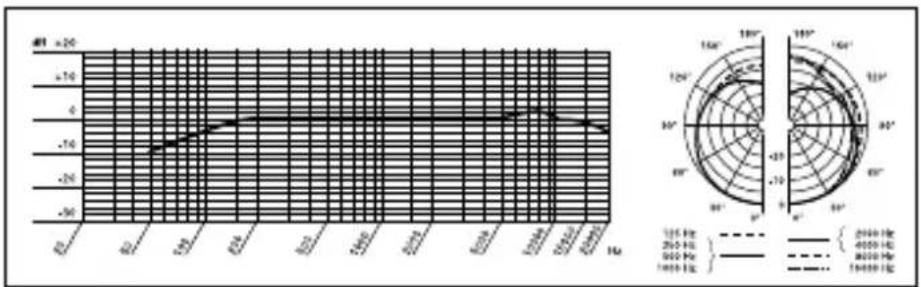

Risposta in frequenza & diagramma polare CGN 99 C/S

Risposta in frequenza & diagramma polare CGN 99 H/S

Risposta in frequenza & diagramma polare CGN 99 C/L

Risposta in frequenza & diagramma polare CGN 99 H/L

Risposta in frequenza & diagramma polare CHM 99
