Marque	AKG
Modèle	CGN 99 C/L (Cardioïde Long)
Type de produit	Microphone à col-de-cygne électrostatique à condensateur
Directivité	Cardioïde
Réponse en fréquence	70 Hz à 18 kHz
Sensibilité	18 mV/Pa (-35 dBV/Pa)
Pression sonore maximale (1% distorsion)	125 dB SPL
Niveau de bruit équivalent	< 21 dB-A
Rapport signal/bruit	> 73 dB (pondération A)
Impédance électrique	< 600 Ω
Impédance de charge recommandée	> 2000 Ω
Alimentation	Alimentation fantôme 9 à 52 V selon IEC 61938 (adaptateur DPA intégré)
Consommation	< 3 mA
Connecteur	XLR-3
Dimensions (diamètre capsule × longueur)	13,5 mm × 576 mm
Poids net / d'expédition	170 g / 500 g
Finition	Noir mat
Bonnette anti-vent	Incluse (mousse)
Atténuation du grave	Pontage J1 sur carte DPA (activé/désactivé)
Accessoires optionnels	Socle PS3 F-Lock, supports élastiques H500/H600, adaptateur SA60, supports de table ST1/ST45
Pièces détachées et réparabilité	Cartes DPA et capsules disponibles auprès de AKG
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Éviter les liquides et la poussière. Utiliser la bonnette anti-vent pour protéger la capsule.
Consignes de sécurité	Ne pas exposer à l'humidité, à la chaleur excessive ou aux chocs. Ne pas renverser de liquide sur le micro. Recycler l'emballage.

FOIRE AUX QUESTIONS - CGN 99 CL AKG

Quel type de microphone est l'AKG CGN 99 CL ?

C'est un microphone à col-de-cygne électrostatique à condensateur, avec une directivité cardioïde, conçu pour la sonorisation et l'enregistrement.

Comment alimenter le microphone ?

Le microphone nécessite une alimentation fantôme de 9 à 52 V selon la norme IEC 61938. Il est livré avec un adaptateur DPA intégré pour se connecter à une entrée XLR avec alimentation fantôme.

Puis-je utiliser le microphone sans alimentation fantôme ?

Oui, en utilisant une alimentation fantôme externe comme le module AKG B18, ou en faisant installer une alimentation fantôme conforme à la norme IEC 61938 par un technicien qualifié.

Comment activer l'atténuateur de grave (coupe-bas) ?

Desserrez la vis de fixation, retirez la carte DPA, puis placez le pontage J1 sur la paire de contacts centrale pour activer l'atténuateur de grave. Remontez ensuite la carte.

Quelle est la distance recommandée entre le micro et la source sonore ?

Pour une utilisation en sonorisation, la distance recommandée est de 30 à 60 cm avec la directivité cardioïde du CGN 99 C/L.

Comment monter le microphone sur une table ?

Utilisez le socle de montage optionnel PS3 F-Lock pour fixer le micro sur un plateau de table. Vous pouvez également utiliser l'adaptateur SA60 pour un pied de table ou de sol.

Comment nettoyer le microphone ?

Nettoyez avec un chiffon doux et sec. Ne renversez pas de liquide et évitez la poussière. Utilisez la bonnette anti-vent en mousse fournie pour protéger la capsule.

Quels accessoires sont disponibles pour ce microphone ?

Accessoires optionnels : socle PS3 F-Lock, supports élastiques H500/H600, adaptateur SA60, supports de table ST1/ST45, et alimentation B18.

Comment stabiliser le microphone à suspendre CHM 99 ?

Pour le CHM 99 (non concerné par ce modèle CGN), utilisez un fil de nylon transparent attaché à l'œillet de la pince et fixé à deux murs opposés pour une traction latérale.

Où puis-je trouver la déclaration de conformité ?

La déclaration de conformité est disponible sur le site www.akg.com ou peut être demandée par e-mail à [e-mail].

MODE D'EMPLOI CGN 99 CL AKG

Veuillez lire cette notice avant d'utiliser le système!

ISTRUZIONI PER L'USO....p. 32

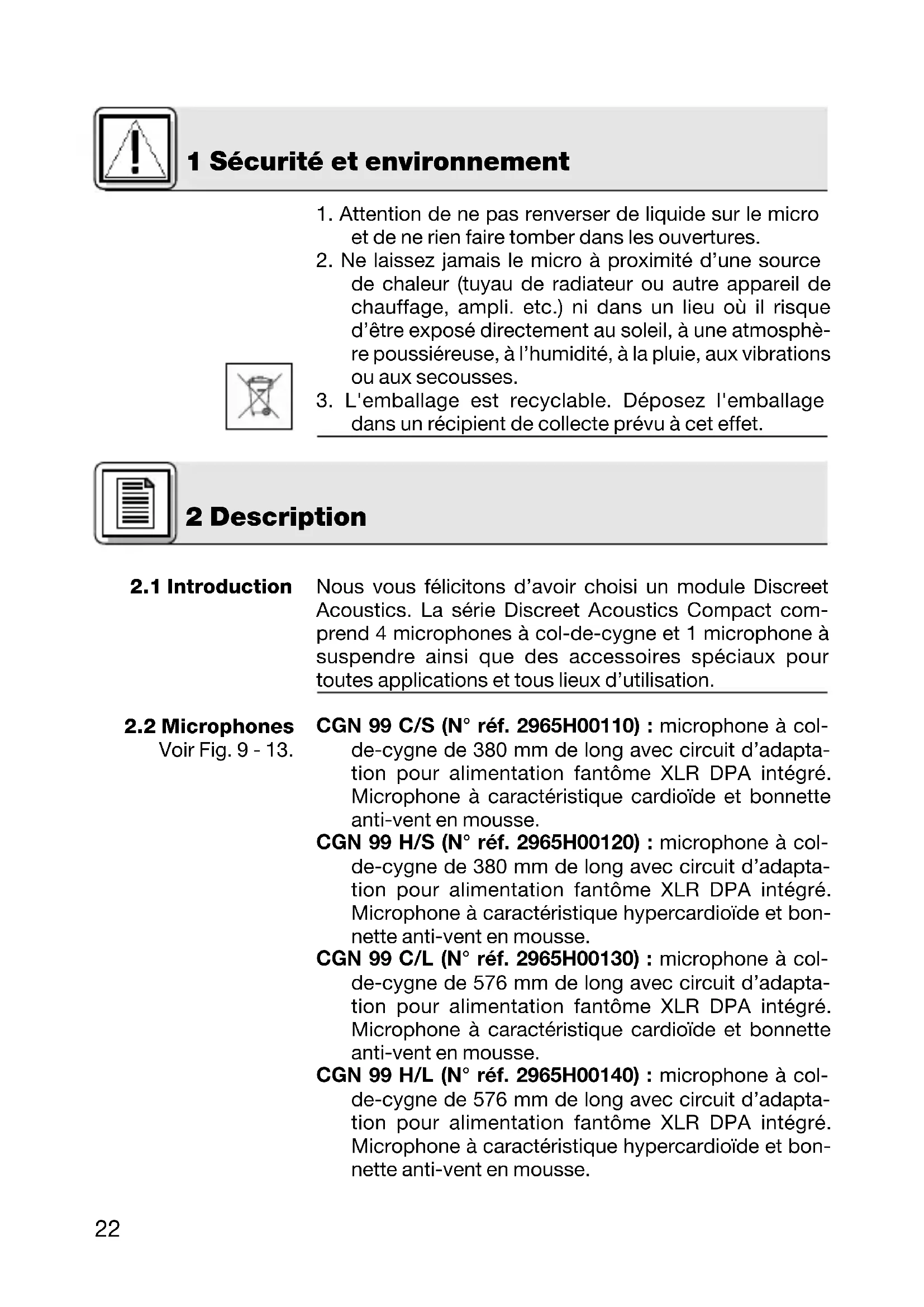

1 Sécurité et environnement

1. Attention de ne pas renverser de liquide sur le micro et de ne rien faire tomber dans les ouvertures.
2. Ne laissez jamais le micro à proximité d'une source de chaleur (tuyau de radiateur ou autre appareil de chauffage, ampli. etc.) ni dans un lieu où il risque d'être exposé directement au soleil, à une atmosphère poussiéreuse, à l'humidité, à la pluie, aux vibrations ou aux secousses.
3. L'emballage est recyclable. Déposez l'emballage dans un récipient de collecte prévu à cet effet.

2 Description

2.1 Introduction

Nous vous félicitons d'avoir choisi un module Discreet Acoustics. La série Discreet Acoustics Compact comprend 4 microphones à col-de-cygne et 1 microphone à suspendre ainsi que des accessoires spéciaux pour toutes applications et tous lieux d'utilisation.

2.2 Microphones Voir Fig. 9 - 13.

CGN 99 C/S (N° réf. 2965H00110) : microphone à col-de-cygne de 380 mm de long avec circuit d'adaptation pour alimentation fantôme XLR DPA intégré. Microphone à caractéristique cardioïde et bonnette anti-vent en mousse.

CGN 99 H/S (N° réf. 2965H00120) : microphone à col-de-cygne de 380 mm de long avec circuit d'adaptation pour alimentation fantôme XLR DPA intégré. Microphone à caractéristique hypercardioïde et bonnette anti-vent en mousse.

CGN 99 C/L (N° réf. 2965H00130) : microphone à col-de-cygne de 576 mm de long avec circuit d'adaptation pour alimentation fantôme XLR DPA intégré. Microphone à caractéristique cardioïde et bonnette anti-vent en mousse.

CGN 99 H/L (N° réf. 2965H00140) : microphone à col-de-cygne de 576 mm de long avec circuit d'adaptation pour alimentation fantôme XLR DPA intégré. Microphone à caractéristique hypercardioïde et bonnette anti-vent en mousse.

CHM 99 (N° réf. 2965H00150) : microphone à suspendre avec pince à ressort et 10 m de câble spécial avec circuit d'adaptation pour alimentation fantôme XLR DPA. Caractéristique cardioïde.

Voir Fig. 14.

Utilisez toujours la bonnette anti-vent fournie (sauf si elle se voit trop). Elle protège le micro de la poussière et de l'humidité et élimine efficacement les pop et bruits dus au souffle.

2.3 Bonnette anti-vent

(2965Z2001)

Alimentation à piles B 18 pour tous les microphones Discreet Acoustics Compact

2.4 Accessoires optionnels

Voir Fig. 9.

Socle de montage PS3 F-Lock pour tous les microphones à col-de-cygne Discreet Acoustics Compact (pas pour le CHM 21)

Voir Fig. 10.

Support élastique H 500 pour tous les microphones à col-de-cygne Discreet Acoustics Compact (pas pour le CHM 21)

Voir Fig. 11.

Support élastique H 600 pour tous les microphones à col-de-cygne Discreet Acoustics Compact (pas pour le CHM 21)

Voir Fig. 12.

Adaptateur support SA 60 pour tous les microphones à col-de-cygne Discreet Acoustics Compact (pas pour le CHM 21)

Voir Fig. 13.

Supports de table ST 1, ST 45 pour tous les microphones à col-de-cygne Discreet Acoustics Compact (pas pour le CHM 21)

3 Applications des microphones

N'oubliez pas que l'angle de capture influe à la fois sur la distance maximale à la source et sur la surface captée. Plus l'angle de capture est petit (hypercardioïde) plus la distance maximale entre locuteur et micro est grande mais plus la surface captée est réduite.

Voir Tableau 1.

Le choix entre un microphone cardioïde ou hypercardioïde dépend donc de la situation pour l'utilisation envisagée.

3 Applications des microphones

Microphone	Directivité	Position des haut-parleurs	Distance à la source	Application
CGN 99 C/S	cardioïde	derrière le micro seulement	30 - 60 cm	sonorisation
CGN 99 H/S	hypercardioïde	latéralement ou obliquement dreeière le micro	30 - 90 cm	sonorisation
CGN 99 C/L	cardioïde	derrière le micro seulement	30 - 60 cm	sonorisation
CGN 99 H/L	hypercardioïde	latéralement ou obliquement dreeière le micro	30 - 90 cm	sonorisation
CHM 99	cardioïde	derrière le micro seulement	1 - 3 m	sonorisation

Tableau 1 : Applications des microphones

4 Montage et raccordement

4.1 Introduction

Tous les microphones de la gamme Discreet Acoustics Compact sont des micros électrostatiques nécessitant donc une alimentation (alimentation fantôme). Les microphones sont conçus pour le raccordement à une entrée de micro avec alimentation fantôme (9 à 52 V). Pour le raccordement à une entrée sans alimentation fantôme se reporter au point 4.4.

4.2 Microphones à col-de-cygne CGN 99 ...

Voir Fig. 9 et 12.

1. Montez le microphone au moyen du socle de montage optionnel PS 3 F-Lock sur un plateau de table ou bien avec l'adaptateur de pied optionnel SA 60 sur un pied de sol ou de table.

Remarque :

Voir Fig. 10 et 11.

Pour une meilleure immunité aux vibrations, vous pouvez également encastrer le microphone dans la table au moyen du support élastique optionnel H 500 ou H 600.

1. Raccordez le microphone à une entrée de micropho-

4 Montage et raccordement

ne avec alimentation fantôme au moyen d'un câble blindé.

1. Si l'alimentation fantôme de votre table de mixage est commutable, mettez-la en service (consultez à cet effet le mode d'emploi de votre table de mixage). Le microphone est alimenté directement par l'alimentation fantôme.

2. Avant de procéder au montage, étirez le câble doucement avec la main, en faisant bien attention de ne pas le vriller ou le couder.

3. Fixez un crochet approprié au plafond ou tendez un fil à travers la salle.
4. Placez le câble sur le crochet ou le fil de manière à ce que le micro soit suspendu à la hauteur voulue.
5. Fixez le câble avec du chatterton.

4.3 Microphone à suspendre CHM 99

Ne fixez jamais le câble au crochet en faisant un nœud! Le câble finirait par se retourner et vous n'arriveriez plus à positionner correctement le micro.

Important!

1. Maintenez le câble d'une main et tournez le micro avec précautions pour lui faire occuper la position voulue.

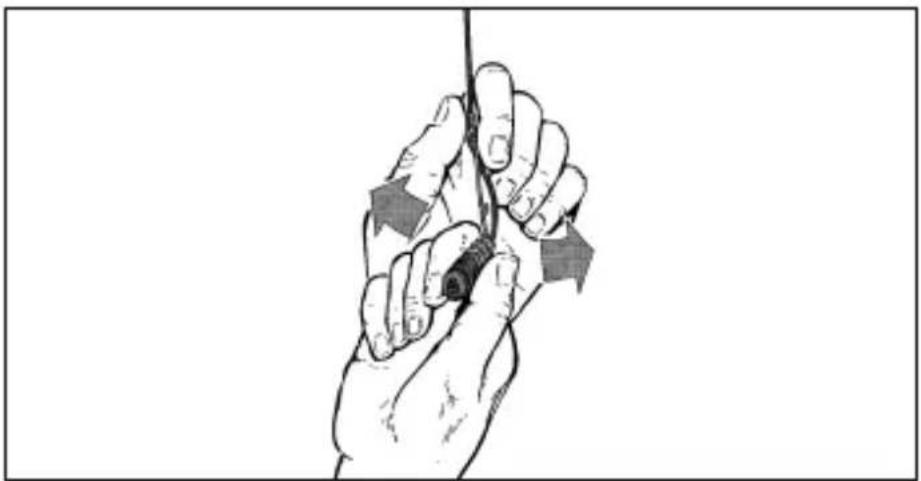

Fig. 1 : Orientation du microphone

Voir Fig. 1.

- Le câble du CHM 99 vrille sous l'effet de variations de la température, p.ex. lorsqu'il est exposé à la chaleur de projecteurs.

Remarque :

4 Montage et raccordement

• L'angle de vrillage dépend d'une part de la température ambiante, d'autre part de la longueur du câble. Plus le câble est court, moins le vrillage est important.
• Si vous travaillez avec des projecteurs, allumez-les avant d'orienter le micro.
• Lorsque vous éteindrez les projecteurs, le micro changera d'orientation. Lorsque vous réallumerez les projecteurs il reprendra la position que vous aviez choisie.

4.3.1 Stabilisation du micro

Pour stabiliser le micro :

1. Introduisez une ligne de pêcheur (fil de nylon transparent) de la longueur voulue dans l'œillet de la pince du CHM 99.
2. Fixez le fil à deux murs opposés de manière à obtenir une traction vers le bas juste suffisante pour maintenir le micro latéralement.

4.3.2 Applications

Fig. 2: Sonorisation de théâtre

Fig. 3: Enregistrement d'une chorale

1. Raccordez le microphone à l'aide d'un câble blindé sur une entrée micro avec alimentation fantôme.
2. Si l'alimentation fantôme de votre table de mixage est commutable, mettez-la en service (consultez à cet effet le mode d'emploi de votre table de mixage).
   Le microphone est alimenté directement par l'alimentation fantôme.

Si votre table de mixage ne comporte pas d'alimentation fantôme, intercalez une alimentation fantôme entre l'entrée de micro et l'adaptateur DPA. Nous recommandons les modules d'alimentation AKG optionnels B 18.

Il est également possible de faire installer par un technicien qualifié une alimentation fantôme selon IEC 61938 dans des entrées micro symétriques et asymétiques. Cette norme demande sur les fils b.f. une tension positive de 12, 24 ou 48 volts, rapportée au blindage.

4.3.3 Connexion audio

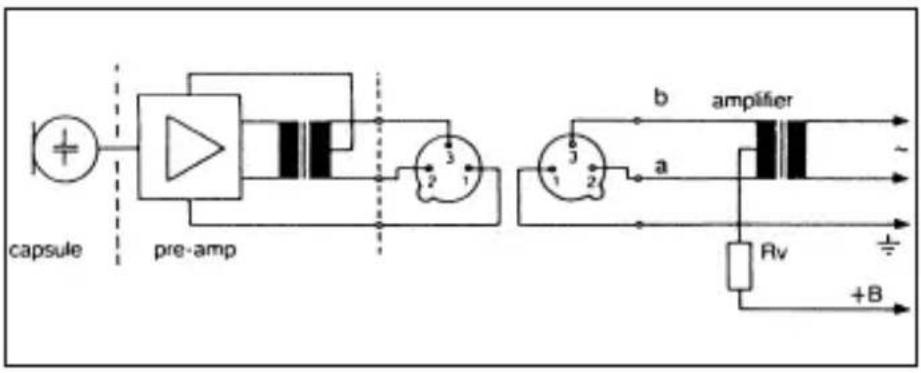

4.4 Alimentation pour entrées sans alimentation fantôme

4.4.1 Entrées symétriques

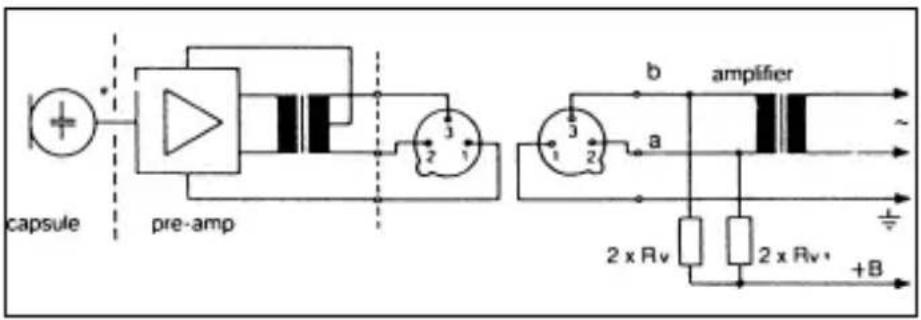

Fig. 4: Schéma pour un transformateur d'entrée avec prise médiane (circuit flottant)

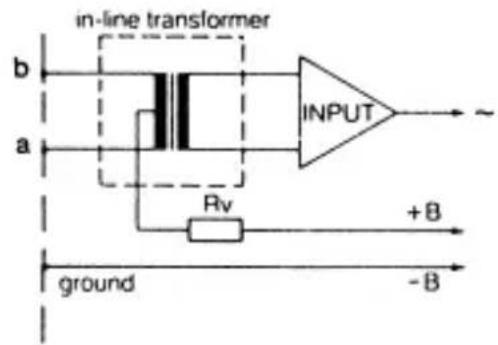

Fig. 5: Schéma pour un transformateur d'entrée sans prise médiane (circuit flottant)

4 Montage et raccordement

4.4.2 Entrées asymétriques

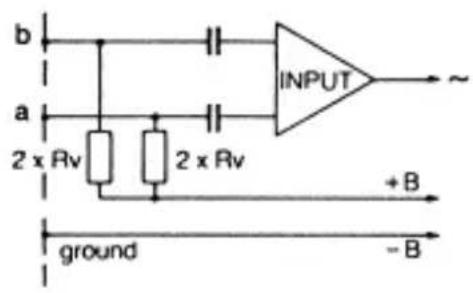

Fig. 6: Etage d'entrée asymétrique

Si les entrées de la table de mixage sont mises à la terre ou qu'on ne dispose pas de transformateurs d'entrée, il est nécessaire d'insérer des condensateurs ou des transformateurs supplémentaires dans les lignes audio pour protéger l'étage d'entrée d'éventuels courants de fuite.

Vcc Rv 2 x Rv*

Tableau 2: Valeurs standard pour Rv(ou 2 x Rv)

12 V ±2 V 330 Ω 680 Ω

24 V ±4 V 680 Ω 1,200 Ω

48 V ±4 V 3,300 Ω 6,800 Ω

* Pour respecter la symétrie, l'écart de tolérance des résistances 2 x Rv ne devra pas dépasser 0,5%.

L'adaptateur fantôme DPA possède un atténuateur de grave neutralisant les parasites à basse fréquence.

4.5 Atténuation du grave

1. Desserrez la vis de fixation du microphone ou de l'adaptateur d'alimentation fantôme DPA.
2. Extrayez avec PRÉCAUTIONS la carte du boîtier.

1. Pour activer l'atténuateur de grave mettez le pontage J1 sur le pair de contacts central sur la carte.

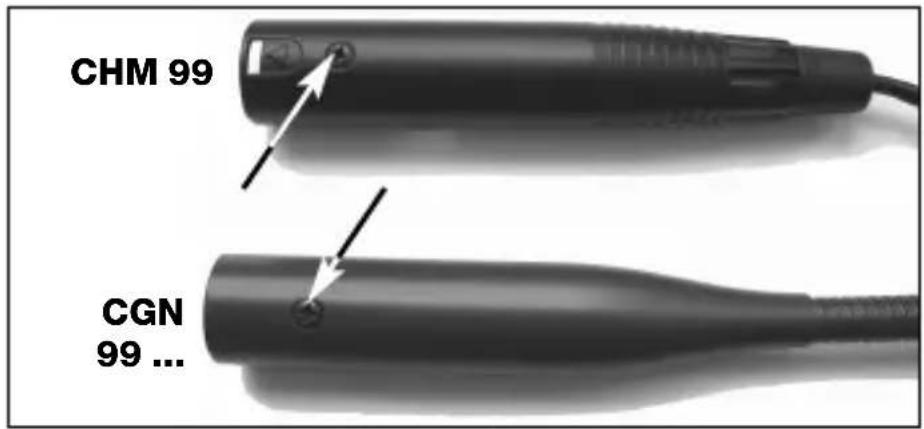

Fig. 7 : Vis de fixation

Voir Fig. 7.

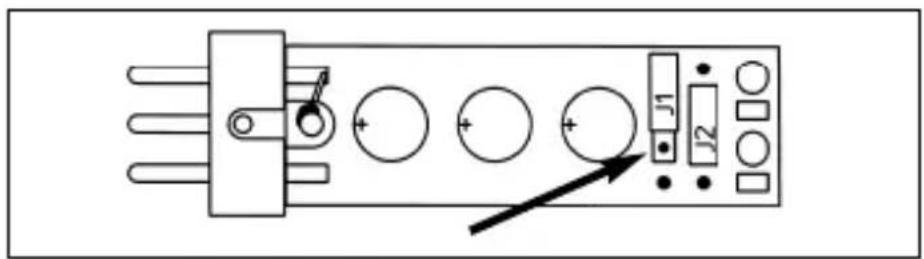

Fig. 8: Carte DPA

Voir Fig. 8.

5 Caractéristiques techniques

Microphone CGN 99 C/S	CGN 99 H/SCGN 99 C/L CGN	99 H/L CHM 99
Fonctionnement microphone	électrostatique à charge permanente
Directivité cardioïde hypercardioïde cardioïde
Réponse en fréquence 70-1	8.000 Hz 50-19.000 Hz 70-18.000 Hz
Sensibilité 18 mV/Pa 12 mV	V/Pa 18 mV/Pa -35 dBV*	-38 dBV*	-35 dBV*
Pression sonore maxi.(facteur de distorsion de 1%)	125 dB	125 dB	125 dB
Niveau de bruit équivalent	<21 dB-A	<21 dB-A	<21 dB-A
Rapport signal/bruit(pondération A)	>73 dB	>73 dB	>73 dB
Impédance électrique	<600 Ω	<600 Ω	<600 Ω
Impédance de chargerecommandée	>2000 Ω	>2000 Ω	>2000 Ω
Alimentation	9-52 V alimentation fantôme selon IEC 61938(adaptateur DPA intégré)
Consommation	<3 mA	<3 mA	<3 mA
Connecteur	XLR-3	XLR-3	XLR-3
Finition	noir mat	noir mat	noir mat
Dimensions(diam. capsule x longueur)	13,5 x 380 mm13,5 x 580 mm	13,5 x 380 mm13,5 x 580 mm	13,5 x 55 mm
Poids net/d'expédition 160	480 g 160/480 g170/500 g 170/500 g 20/480 g
N° réf.	2965H001102965H00130	2965H001202965H00140	2965H00150

* rapp. à 1 V/Pa

Ce produit est conforme aux normes citées dans la Déclaration de Conformité, dont vous pouvez prendre connaissance en consultant le site http://www.akg.com ou en adressant un e-mail à [e-mail].

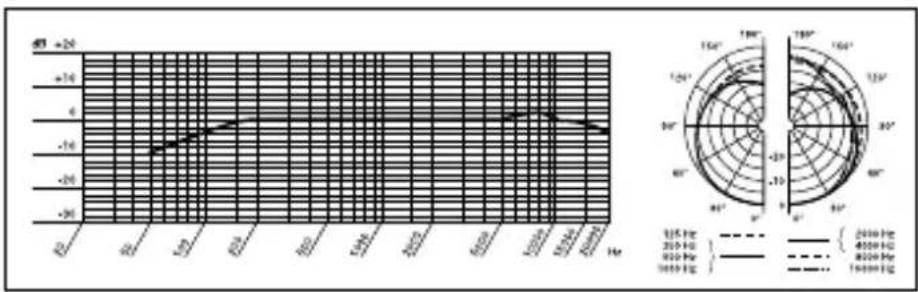

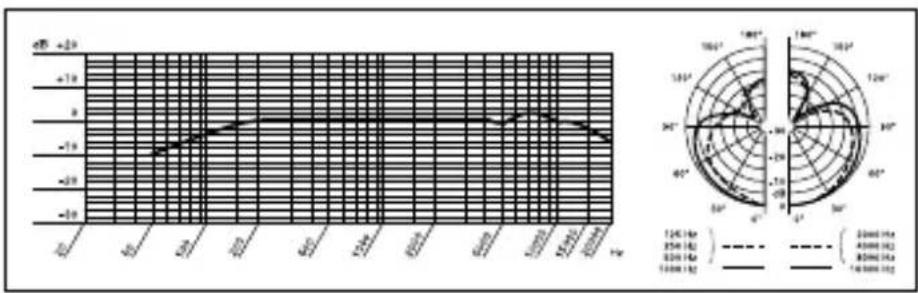

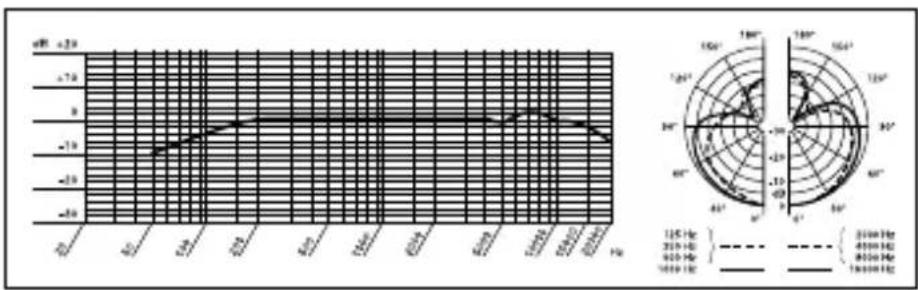

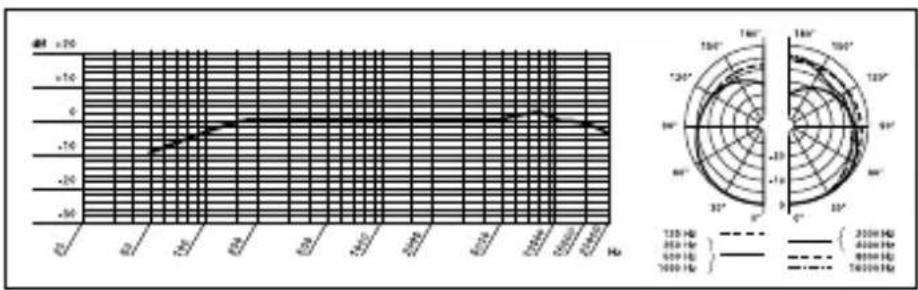

Réponse en fréquence & diagramme polaire CGN 99 C/S

Réponse en fréquence & diagramme polaire CGN 99 H/S

Réponse en fréquence & diagramme polaire CGN 99 C/L

Réponse en fréquence & diagramme polaire CGN 99 H/L

Réponse en fréquence & diagramme polaire CHM 99
