MANUAL DE UTILIZADOR CFT624S CANDY

MANUAL DO UTILIZADOR E DE INSTALLação

INDICE

INTRODUÇÃO 46
PRECAUÇAO DE SEGURANÇA 46
PREPARACAO PARA INSTALAÇÃO 49
INSTALAÇÃO 50
REGULAÇÃO DA VENTILAGÇAO DO AR. 52
DESCRlAo DOS COMPONENTES 53
MANUTENÇAO 54
RESOLUÇÃO DE PROBLEMAS 55
PROTEÇÃO DO AMBIENTE 55

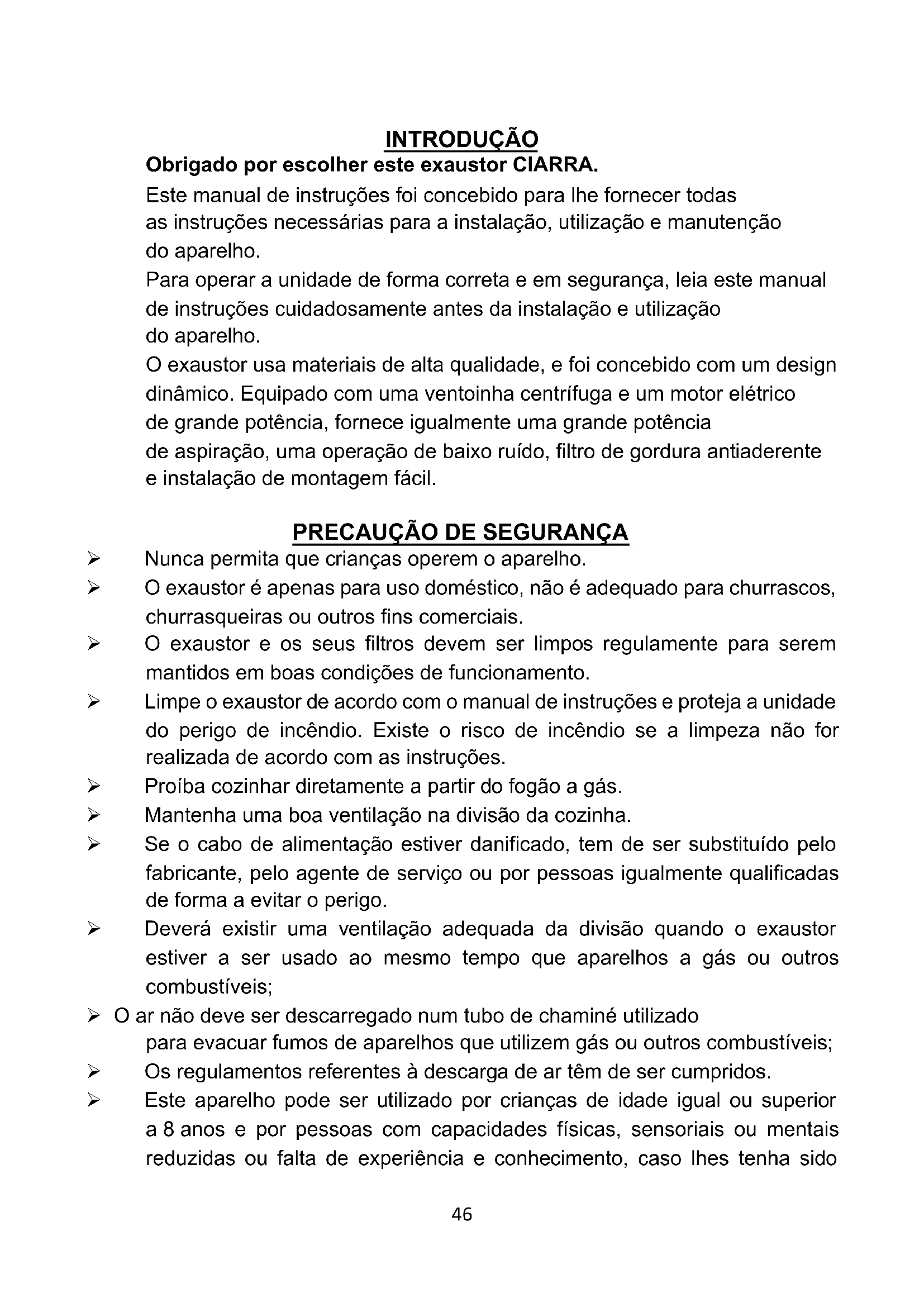

INTRODUÇÃO

Obrigado por escolher este exaustor CIARRA.

Este manual de instruções foi concebido para lhe fornecer todas as instruções necessarias para a instalação, Utilização e manutençao do aparecido.

Para operar a unidade de forma correta e em segurar, leia este manual de instruções cuidadosamente antes da instalação e'utilização do aparecido.

O exaustor usa materiais de alta calidad, e foi concebido com um design dinâmico. Equipado com uma ventoinhacentrifuga e um motor elétrico de grande potência, fornece igualmente uma grande potência de aspiração, uma operação de boa ruído, FILTER de gordura antiaderente e instalação de montagem fácil.

PRECAUÇÂO DE SEGURANÇA

Nunca permita que crianças operem o aparelho.

O exaustor é apenas para uso dométrico, não é adequado para churrascos, churrasqueiras ou outros fins commerciais.
O exaustor e os seuis filtros devem ser limpos regulamente para serem mantidos em boas condições de funcaoamento.
Limpe o exaustor de acordo com o manual de instruções e proteja aunities do perigo de incência. Existe o risco de incência se a limpeza não for realizada de acordo com as instruções.
Proíba cozinho diretamente a partir do fogão a gás.
Mantenha uma boa ventilação na divisão da cozinha.
Se o cabo de alimentacao estiver danificado, tem de ser substituido pelo fabricante,elo agente de service ou por pessoas igualmente qualificadas de forma a的概率.
Deverá existir uma ventilação adequada da divisão quando o exaustor estiver a ser uso ao mesmo tempo que apareiros a gás ou outros combustíveis;
O ar não deve ser descarregado num tubo de chaminé utilizado para evacuar fumos de aparelhos que utilizem gás ou outros combustíveis;
Os regulamentos referentes à descarga de ar tém de ser cumpridos.
Este aparelho pode ser utilizado por crianças de idade igual ou superior a 8 anos e por pessoas com capacidades fisicas, sensoriais ou mentalais reduzidas ou falta de experiência e conheçimento, caso lhes tenha sido

fornecida supervisão ou instruções relativas à'utilisation do aparecido de forma segura e desde que compreendam os perigos envolvidos.

As crianças devem ser supervisionadas para garantir que não brincam como aparecido.
A limpeza e manutençaoeloutilizadornaodeveserrealizada porcrianças sem supervisao.
Nãoança pratos flambé debaixo do exaustor.

CUIDADO: As peças acesseis podem tornar-se quentes quando usadas com o aparecido.
A advertência deve estar presente na mesma secção das instruções que inclui os dados sobre como montar o equipamento.

Perigo deCHOQUEeltrico

Ligue esta unidade a uma tomada com devida ligaçao de terra. Em caso de duvida, informe-se jusqu'de um techniciano qualificado.
No caso de incumprimento destas instruções,也是如此, como se o tempo é passado.

Não faça pratos flambé debaixo do exaustor.

CUIDADO: As peças aceissweis podem tornar-se quentes quando usadas com o aparecido

Perigo deCHOQUEelétrico

Ligue esta unidade a uma tomada com devida ligaçao de terra. Em caso de duvida, informe-se junto de um的技术ico qualificado. No caso de incumprimento destas instruções, isso pode resultar em morte, incendio ou什麽 eletrico.

Instalaçãoétrica

Todo a instalação tem de ser realizada por uma pessoa competente ou por um eletricista qualificado. Antes de ligar a alimentação da rede, certifique-se de que a tensiona da rede correponde à tension na placadeclassificacao.

Ligação direta

O aparelho deve ser ligado diretamente à rede elétrica'utilizando um disjuntor omnipolar com uma abertura minima de 3 mm entre os contactos.

O instalador deve certificar-se de que foi efetuada a ligaçãoétrica correta e que está em conformidade com o diagrama de cablagem.

O cabo não deve ficar dobrado ou comprimido.

Verifique regularamente a ficha de alimentação e o cabo de alimentação quando a danos. Se o cabo de alimentação estiver danificado, este deve ser substituído por um cabo ou Concurrente especial disponível os cabo fabricante ou pelo seu agente de service.

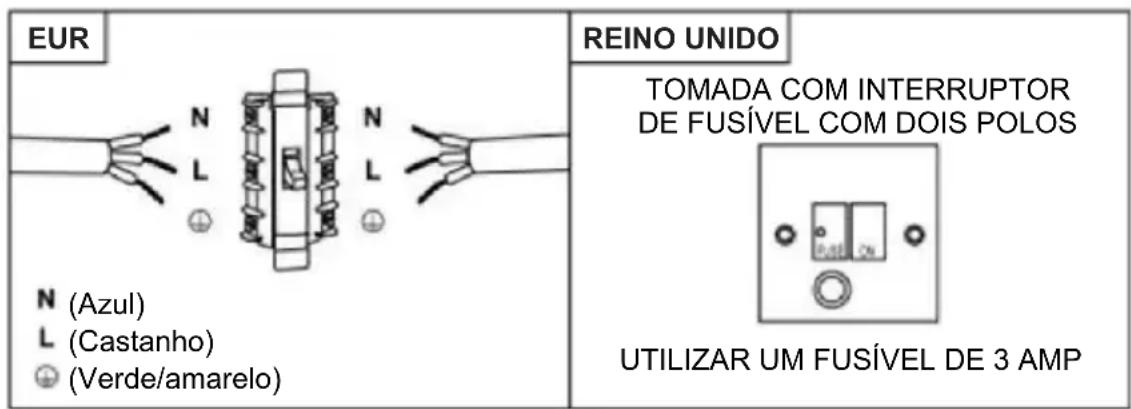

AVISO: Este é um aparelho de classe I e TEM de ser ligado à terra. Este aparelho é fornecido com um cabo de rede de 3 nucleos colorido do segunte modo:

Castanho = L ou vivo

Azul = N ou Neutro

Verde e Amarelo = E ou Terra

O fusivel deve ter a classificacao de 3 Amps.

PREPARACAO PARA INSTALAÇÃO

a. Se tiver uma sina para o exterior, o seu exaustor pode ser ligado como aparecido na imagem a seguir atraves de um tubo de EXTRAÇão (tubo flexível ou material não inflamável, esmalte ou alúnio com um diamétro interior de 150 mm)

b. Antes de realizar a instalação, deslgue a unidade e retire a ficha da tomada.

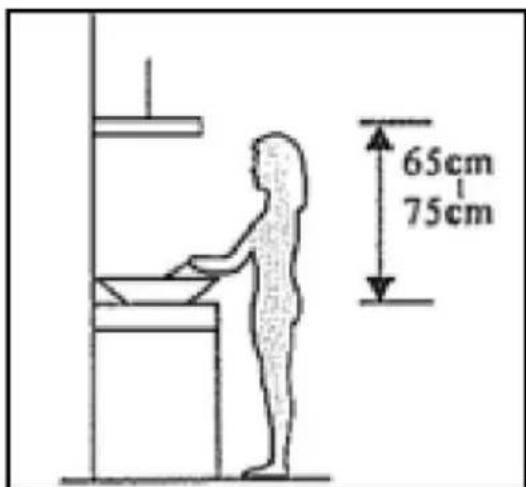

c. O exaustor deve ser colocado a una distancia de 65 75 cm da superficie onde se cozinha para obter um melhor resultado.

INSTALACAO

Atença! Observe o avis no ficha de instruções referente ao Functionamento do aparecido quando o ar é descarregado do quarto.

Quando o exaustor e aparehos com fornecimento de energia que não eletricidade estiverem simultaneamente em funciona, a pressão negativa na divisão não deve excesser 4 Pa (4×10-5 Bar)

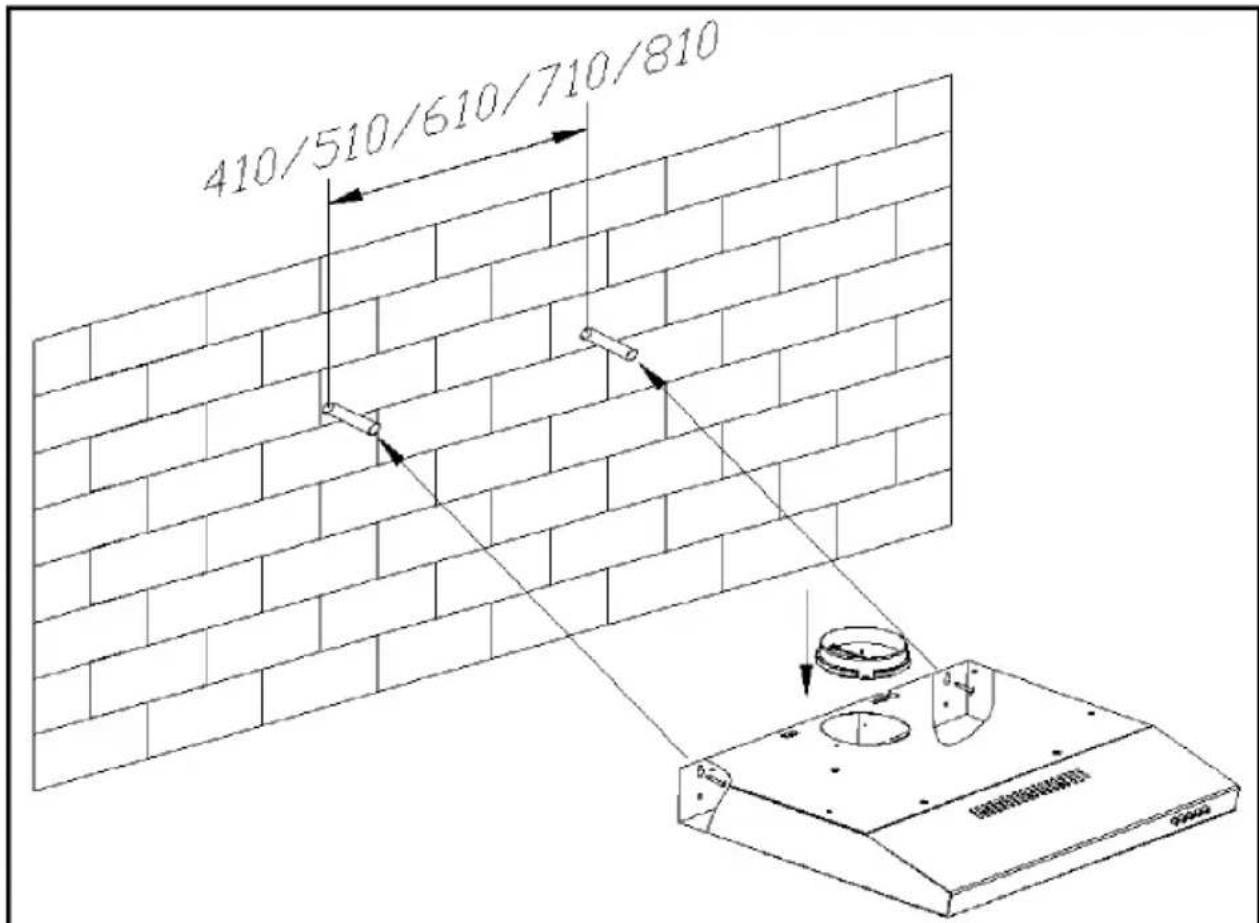

Forma um:

Para instalar na parede, realizze 2 furos de 08 mm num local adequado de acordo com a distência do centro do orifácio na parte traseira do exaustor.
Insira as porcas nos orificios.
Introduza os parafusos nas porcas e aperte-os. Coloque o exaustor sobre os parafusos de aperto.

Fixe o exaustor com parafuso de segurarca. As duas ventilacoes de segurarca está posiconadas na caixa traseira, com diametro de 6 mm.

Coloque a valvula unidirectional no exaustor.

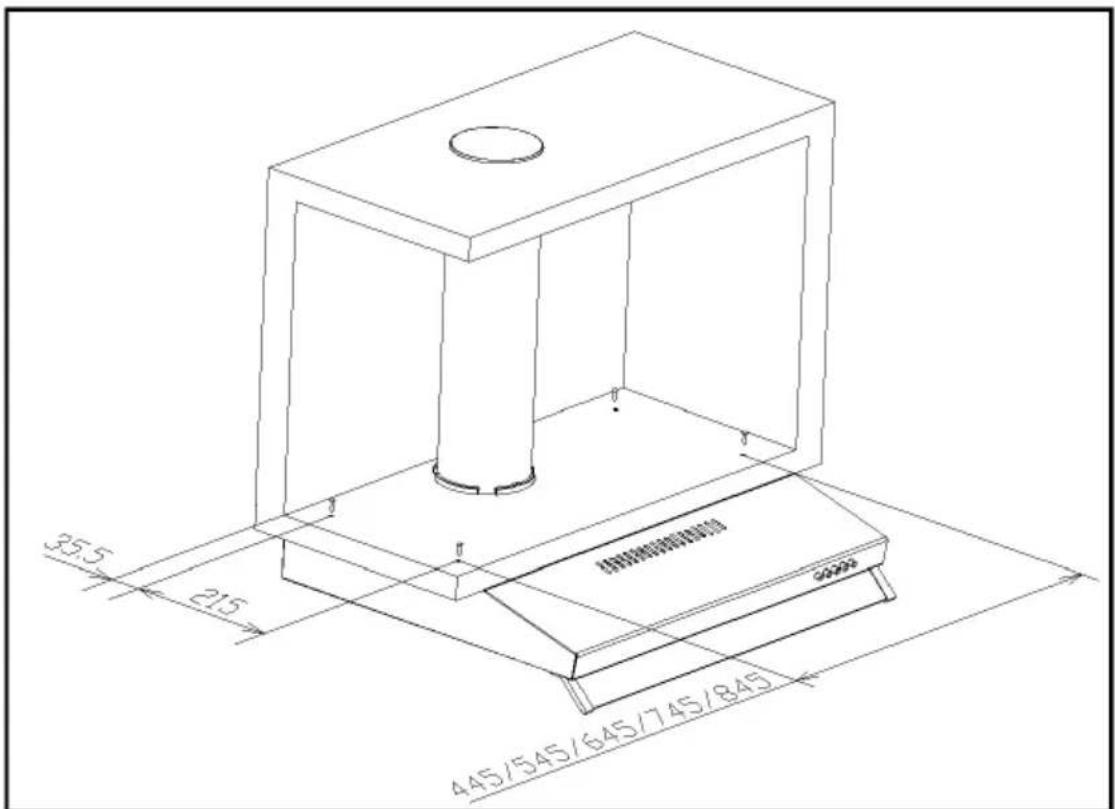

Forma doit:

Faça 4 furos de 6 mm de diametro na parte inferior do armário pendurado
Coloque a valvula unidirectional no exaustor e, em seguida, instale o exaustor na parte inferior do armario suspenso, e aperte o exaustor com os 4 parafusos fornecidos.

Nota:

1. O tubo extensivel é acessório optional, não fornecido.
2. Retire apelicula de protecao antes da instalacao.

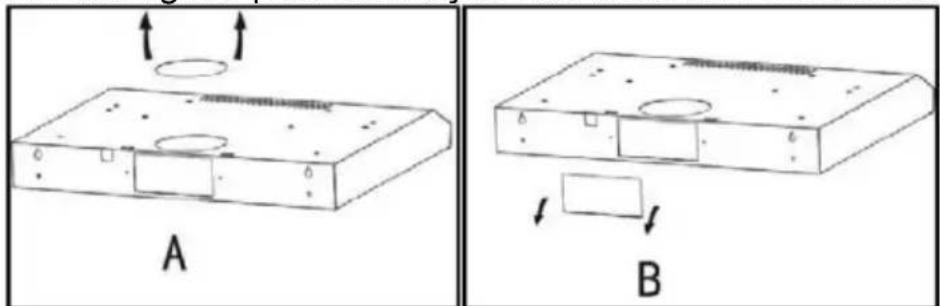

3. Existem 2 métodos para ventilação, incluindo "ventilação horizontal" e "ventilação vertical". Preste atençao ao método de ventilação ao realizar a instalacao.

Ventilação vertical: Veja a Fig. A, utilize a ferramenta para tirar a tampa redonda antes de usar, e o ar pode ser ventilado a partir da ventilação horizontal superior: Veja a Fig. B, utilize a ferramenta para tirar a tampa retangular antes de usar, e o ar pode ser ventilado da parte traseira.

A saída de ar retangular para ventilação horizontal não é fornecida.

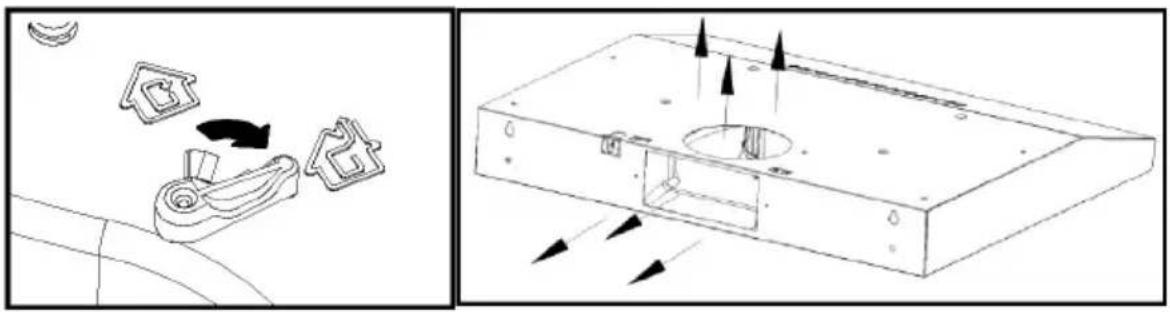

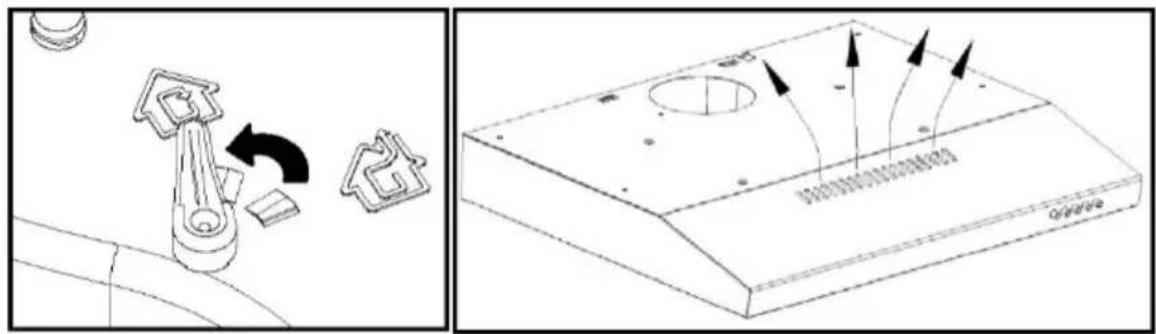

REGULAÇÃO DA VENTILAGÇAO DO AR

Exaustão para o exterior: Rode o ajustador para a posicao exterior, instale a saida, ligue o exaustor e, em seguida, o ar sera ventilado a partir da saida exterior.

Reciclagem: o modo de reciclagem com FILTER de carbono, Rode o ajustador para a posicao para interior, instale a tampa de saida, ligue o exaustore, em seguida, o ar pode ser ventilado a partir da saida interior.

Nota: Oimento de carvão vegetal está montado na parte traseira da greha e deve ser trocado uma vez a cada tres vezes.
Aviso: o carvão vegetal não pode ser lavado nem reciclado. Este deve ser substituído no máximo antes 120 horas de'utilisation. O FILTER de carbono não deve ser exposto ao calor.

NOTA:

Certifique-se de que o FILTER está bem preso. Caso contrário, este pode soltar-se e pode constituir um perigo.
Com um FILTER de carvão ativado instalado, o poder de aspiração sera reduzido.

DESCRIÇÃO DOS COMPONENTES

FUNCTIONAMENTO

Botão Desligar O

Botão de baixa velocidade

Éutilizzato para ventilação na cozinha. Éuso para cozinhar em lume brando e cozinhados que não libertem muito vapor.

Botão de velocidade média

A velocidade do fluxo de ar e ideal para ventilacao em cozinha normal.

Botão de velocidade alta

Quando ocorrê a densidade alta de fumo ou vapor, pressione o botão de velocidade alta para a ventilação mais eficaz.

NOTA: Se os botões de velocidade baixa/média/alta foram pressionados ao mesmo tempo, aunities irá apenas funcional na velocidade mais alta.

Botão de luz

MANUTENÇAO

Antes de limpar deslige o aparelho e retire a ficha da tomada.

I. Limpeza regular

Utilize um pano macio humedecido com agua com sabão ligeiramente morna ou com detergente de limpeza dométrico. Nunca utilize peças metalicas, químicos, materiais ou escovas abrasivos para limpar aunities.

II. Limpeza mensal do filtro de gordura

ESSENCIAL: Limpe o filtro todos os meSES para fazer qualquer risco de incendio.

O filtró recolhe gordura, fumo e po......portanto, o filtró afeta diretamente a eficiência do exaustor. Se não for limpo, os resíduos de gordura (potencialmente inflamáveis) saturão o filtró. Limpe-o com um produits detergente de limpeza dométrico.

Aplique APENAS na unidade instalada como uma unidade de recirculdacao (não ventilada para o exterior). Este FILTER capura odeores e tem de ser substituido pelo menos uma vez por ano consoante a frequência com que utilizes o exaustor.

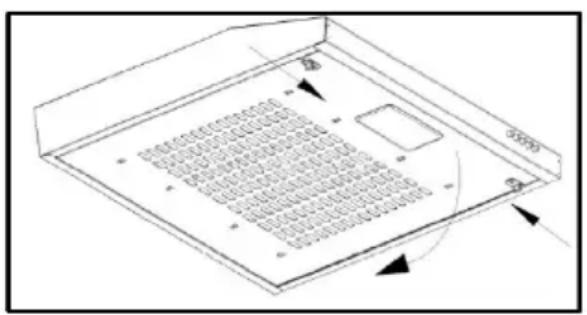

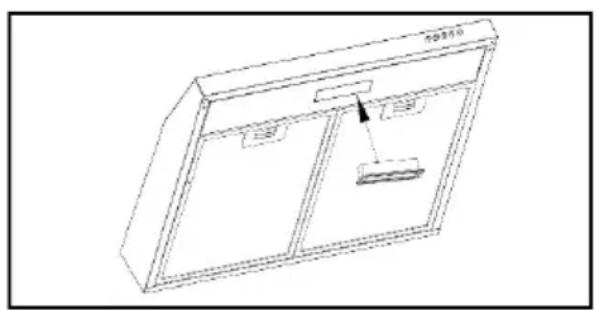

IV. Substituir una lampa

1. Desligue a unidade e retire a ficha da tomada.
2. Retire a tampa da lampada desaparafusando os 2 parafusos.
3. Desconecte o punto da cablagem de luz e remove os casquilhos e a cablagem do exaustor. Importante: Não é possível substituir as lâmpadas individualmente, está necessário obter as lâmpadas, suportes e cabos como uma peça completeness. (Luz LED: MAX. 1,5/2W)
4. Ajuste as lâmpadas de substituição, os suportes das lâmpadas e a cablagem da mesma forma que os originais. Em seguida, volté a ligar o punto de cablagem de luz.

RESOLUÇÃO DE PROBLEMAS

Problema	Causa	Solução
Luz acesa, mas a ventoinha não funciona	A lâmina da ventoinha está bloqueada.	Deslgue a unidade e deixe a reparação do aparecido apenas a cargo de pessoal de serviceo qualificado.
	O motor está danificado.
A luz e a ventoinha não travaçham	Lâmpada fundida.	Substitua a lâmpada por uma de classificação correta.
	O cabo de alimentação está solto.	Volte a ligá-lo à fonte de alimentação.
Vibração acenteuada da unidade	A lâmina da ventoinha está danificada.	Deslgue a unidade e deixe a reparação do aparecido apenas a cargo de pessoal de serviceo qualificado.
	O motor da ventoinha não está bem preso.	Deslgue a unidade e deixe a reparação do aparecido apenas a cargo de pessoal de serviceo qualificado.
	A unidade não está pendurada corretamente no suporte.	Retire a unidade e verifique se o suporte está no local correto.
O desempenho de sucção não é bom	Existe uma distência demasiado longa entre a unidade e a superficie para cozinho	Reajuste a distência para 65 a 75 cm

PROTEÇÃO DO AMBIENTE

Os residuos de produits electricos não devem ser eliminados juntamente com os residuos dométricos. Recicle o aparecido quando existrem instalações disponíveis para oefeito.

Consulte a sua Autoridade Local ou o revendedor para obter a conselhos de reciclagem.

Este aparelho está marcado de acordo com a Diretiva europeia 2012/19/CE sobre resíduos de equipamentos electricos e eletrónicos (REEE).

Ao assegurar que este produit é eliminado devidamente, iráaabdar a evitar consequências potencialmente negativas para o ambiente e a saude humana, que de outra forma poderiam ser causadas pelo manuseamento inadequado de resíduos deste produits.

O*símbolo no produit indica que este produit não pode ser tratado como residuo dométrico. Em vez disso, deve ser entrega no punto de recolha aplicável para reciclagem de equipamentos electricos e eletrónicos

Deve eliminar o aparecido de acordo com as regulamentos ambientais em vigor para eliminação de resíduos.

Para informação mais detolhada acerca do tratamento, recuperação e reciclagem de este produits contacte o gabinetepublico competente, o seu service de deposito de resíduos dométricos, ou a loja ondade adquiriu o produits.
