Tipo de produto	Leitor de CD
Marca	Sony
Modelo	CDP-720 (série CDP-XB720)
Dimensões (L × A × P)	430 × 115 × 290 mm
Peso	Aproximadamente 4,8 kg
Alimentação	220 V – 230 V AC, 50/60 Hz
Consumo elétrico	13 W
Laser	Semicondutor (λ = 780 nm), classe 1
Resposta em frequência	2 Hz a 20 kHz ± 0,5 dB
Relação sinal/ruído	Superior a 102 dB
Faixa dinâmica	Superior a 98 dB
Distorção harmónica	Menos de 0,0035%
Separação de canais	Superior a 100 dB
Saídas analógicas	Line out (RCA): 2 V / 50 kΩ
Saídas digitais	Óptica (TOSLINK) e coaxial (RCA)
Saída de auscultadores	Tomada estéreo, 10 mW / 32 Ω
Funções principais	Reprodução normal, repetição (1/tudo/AB), reprodução aleatória, programação (24 faixas), pesquisa AMS, filtro digital, edição de tempo, fade, peak search, auto space
Ecrã	VFD, exibição do título/da duração, CD TEXT
Telecomando	Incluído, pilhas AA (2)
Segurança	Não exponha à chuva ou humidade; desligue em caso de intrusão; limpe com um pano macio
Manutenção e limpeza	Limpe o painel com um pano macio ligeiramente húmido. Limpe os CDs do centro para fora.
Peças sobressalentes e reparabilidade	Contacte um revendedor Sony autorizado. O cabo de alimentação deve ser substituído por um profissional.

Perguntas frequentes - CDP-720 SONY

Como posso ligar o leitor de CD ao meu amplificador?

Use o cabo de áudio analógico fornecido (fichas RCA) ligando o vermelho na saída direita e o branco na esquerda. Também pode usar a saída digital ótica ou coaxial para uma melhor qualidade.

O que fazer se o leitor não emitir som?

Verifique se o leitor está corretamente ligado ao amplificador e se este está ligado. Ajuste o nível de saída com LINE OUT LEVEL no telecomando. Se usar auscultadores, ajuste o volume com PHONE LEVEL (modelos compatíveis).

Como programar a reprodução numa ordem específica?

Prima PLAY MODE até ver 'PROGRAM' no ecrã. Use o cursor AMS ou os botões numéricos do telecomando para selecionar as faixas na ordem desejada (máx. 24 faixas). Prima AMS ou PROGRAM para confirmar cada escolha e depois inicie a reprodução.

Como repetir uma única faixa ou uma parte?

Para repetir a faixa atual, prima várias vezes REPEAT até ver 'REPEAT 1'. Para repetir uma passagem, use a função A-B Repeat: durante a reprodução, prima A-B no início da passagem e novamente no fim.

O que fazer se o telecomando não funcionar?

Verifique se não há obstáculos entre o telecomando e o sensor do leitor. Substitua as pilhas por pilhas novas (duas pilhas AA). Se o problema persistir, aproxime-se do leitor.

Como limpar o leitor de CD e os discos?

Para o painel, use um pano macio ligeiramente húmido (água ou detergente suave). Para os CDs, limpe suavemente do centro para fora com um pano antiestático. Nunca use solventes.

O que significa o ecrã '-NO STABI-'?

Esta mensagem aparece em alguns modelos (CDP-XB920/920E) se o estabilizador fornecido não estiver colocado no CD. Coloque o estabilizador no disco antes da reprodução.

Posso ligar este leitor a um gravador MD ou DAT?

Sim, através da saída digital ótica ou coaxial. Note que algumas funções (fade in/out, ajuste do nível de saída) não estão disponíveis em modo digital.

Como usar a função Peak Search para ajustar o nível de gravação?

Antes da gravação, prima PEAK SEARCH. O leitor procura a passagem mais forte e repete-a. Ajuste então o nível de gravação no seu aparelho. Prima ■ para parar.

A gaveta abre e fecha automaticamente ao ligar, é normal?

No modelo CDP-XB820, isso pode acontecer se a gaveta foi fechada com o aparelho desligado ou se se moveu durante o transporte. É normal e não requer intervenção.

MANUAL DE UTILIZADOR CDP-720 SONY

É possível trocar o disco durante a reprodução programada.

Para reduzir o risco de incêndio ou de choques elétricos, não exponha o aparelho à chuva ou à umidade.

Para evitar choques elétricos, não abra a caixa. A assistência técnica só deve ser efetuada por pessoal qualificado.

O componente laser deste aparelho é capaz de emitir radiações que excedem o limite da Classe 1.

CLASS 1 LASER PRODUCT LUOKAN 1 LASERLAITE KCLASS 1 LASERAPPARAT

Este aparelho está classificado como um produto da CLASSE 1 LASER. A indicação CLASS 1 LASER PRODUCT MARKING está colocada na parte posterior do aparelho.

A etiqueta de aviso a seguir está localizada no interior do aparelho ou em cima no exterior.

Precauções

Sobre a segurança

• Atenção — A utilização de instrumentos ópticos com este produto aumenta as lesões oculares.
• Se algum objeto sólido ou líquido cair para dentro da caixa, desligue o leitor e mande-o verificar por pessoal qualificado antes de utilizá-lo novamente.

Sobre as fontes de alimentação

• Antes de utilizar o leitor, verifique se a tensão de funcionamento é igual à tensão da rede principal de alimentação. A tensão de funcionamento está indicada na parte posterior do leitor.
• Mesmo se o interruptor de alimentação estiver na posição OFF, o leitor só se encontra desligado da fonte de alimentação CA (rede de eletricidade) depois de a ficha ser retirada da tomada de parede.
• Se não pretender utilizar o leitor durante um longo período de tempo, retire a ficha da tomada de parede. Para desligar o cabo de alimentação CA (rede principal de alimentação), puxe sempre pela ficha e nunca pelo cabo.
• O cabo de alimentação CA só deve ser substituído numa loja de assistência técnica autorizada.

Sobre a localização

• Coloque o leitor num local bem ventilado, de modo a evitar situações de sobreaquecimento.
• Não coloque o leitor em superfícies instáveis, tal como um tapete, que possam bloquear os orifícios de ventilação existentes na base.
• Não coloque o leitor em locais próximos de fontes de calor nem expostos à incidência direta dos raios solares, a excesso de poeira ou a vibrações mecânicas.

Estabilizador (só para o modelo CDP-XB920 ou CDP-XB920E)

• Utilize o estabilizador fornecido. A utilização de outros estabilizadores pode danificar o leitor.

Sobre o funcionamento

• Se o leitor for transportado diretamente de um local frio para um local quente ou for colocado numa sala muito húmida, pode ocorrer a condensação de humidade na lente do leitor. Se tal acontecer, o leitor poderá não funcionar corretamente. Neste caso, retire o CD e deixe o leitor ligado cerca de uma hora até que a humidade evapore.

Sobre a regulação do volume

• Não aumente o som durante a reprodução de uma parte do CD com níveis baixos de entrada ou sem sinais de áudio. Se o fizer, pode danificar os altifalantes durante a reprodução de uma parte da faixa com um nível de pico.

Sobre a limpeza

• Limpe a caixa, o painel e os controlos com um pano macio humedecido num detergente não abrasivo. Não utilize qualquer tipo de esfregão, produto de limpeza ou dissolvente, tais como o álcool ou a benzina.

Transporte

• Retire o CD e o estabilizador.

Se tiver dúvidas ou surgir algum problema, contacte o agente Sony mais próximo.

Bem-vindo!

Parabéns por ter adquirido um leitor de CD da Sony. Antes de iniciar a utilização deste aparelho, leia cuidadosamente este manual e guarde-o para consultas futuras.

Acerca deste manual

As instruções deste manual aplicam-se aos modelos CDP-XB920, CDP-XB920E, CDP-XB820, CDP-XB720 e CDP-XB720E. O CDP-XB920 é o modelo utilizado para fins de ilustração. Eventuais diferenças de funcionamento estão indicadas no texto, por exemplo, “apenas para o modelo CDP-XB920”.

Convenções

• As instruções deste manual descrevem as teclas do leitor.

• Os símbolos abaixo aparecem neste manual:

Indica que a tarefa deve ser efectuada através do telecomando.

Indica a apresentação de conselhos e sugestões, que simplificam a execução da tarefa.

ÍNDICE

Começar

Desempacotamento 4

Ligação do sistema 4

Reproduzir um CD 6

Reproduzir os CD

Utilizar o visor

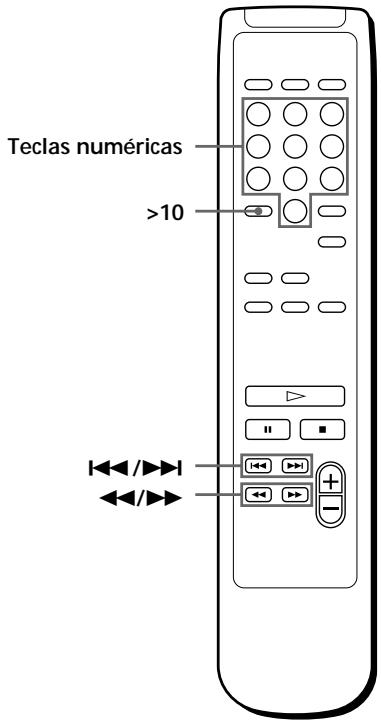

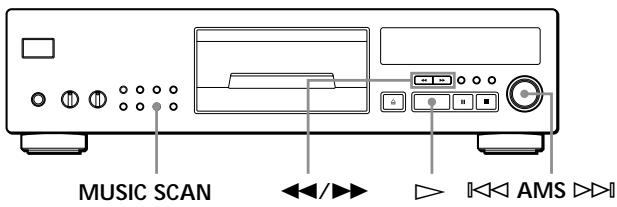

Localizar uma faixa ou um ponto específico numa faixa

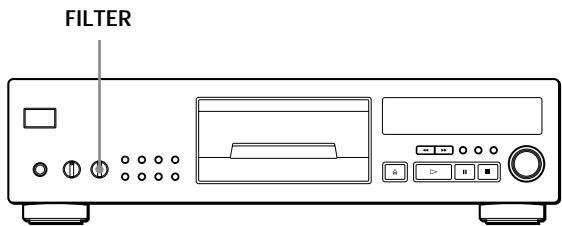

Personalizar o som da música (Função de filtro digital)

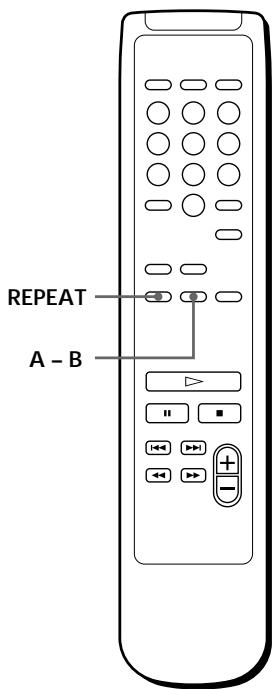

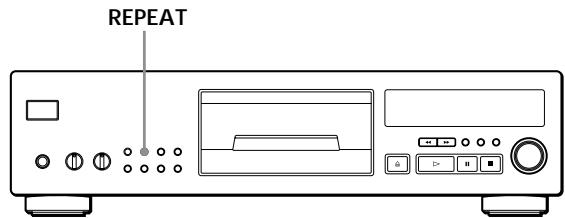

Reproduzir faixas repetidamente

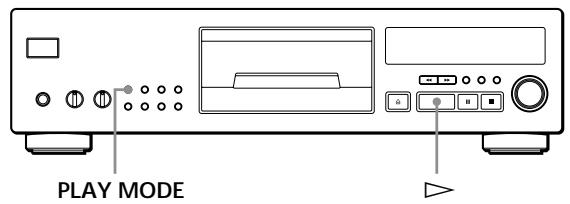

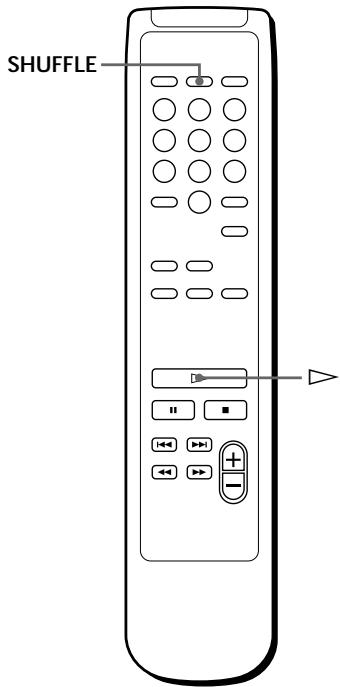

Reproduzir faixas aleatoriamente (Reprodução aleatória)

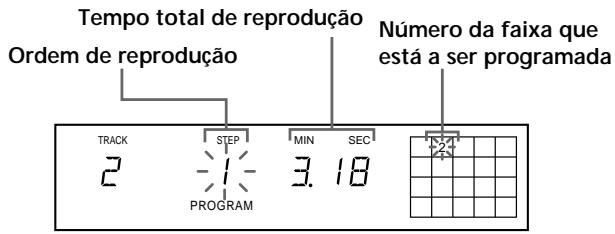

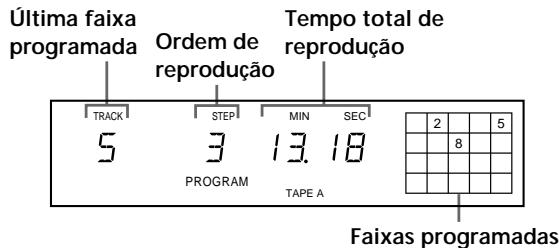

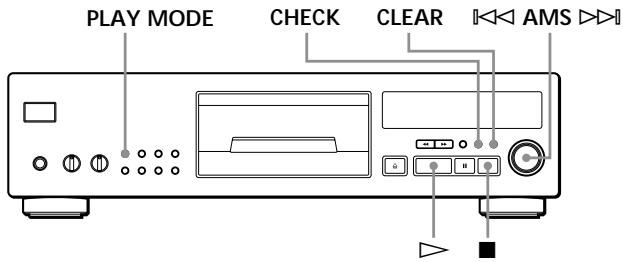

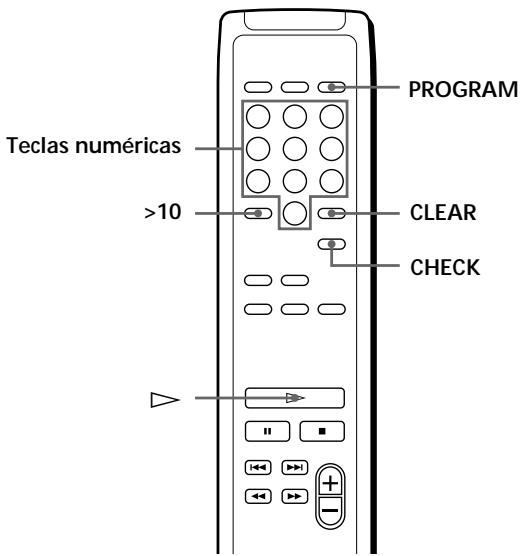

Criar um programa (Reprodução de programa)

Gravar a partir de um CD

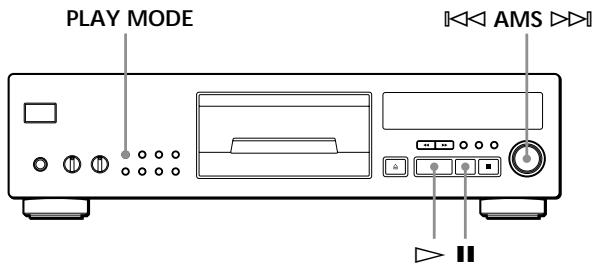

Gravar o seu programa

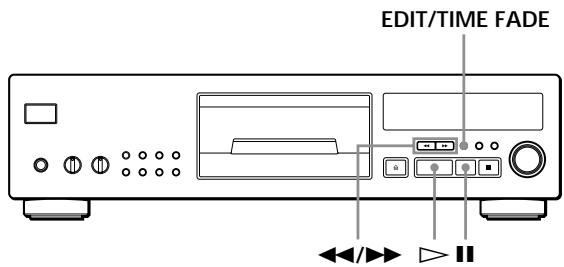

Gravar um CD especificando a duração da cassete

(Montagem temporizada/Montagem simples)

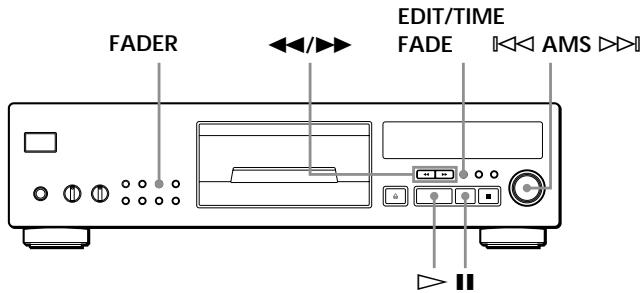

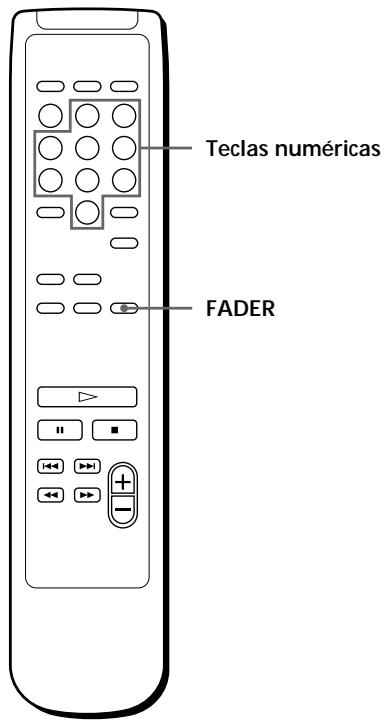

"Fade in" (aumento gradual do som) ou "Fade out" (diminuição

gradual do som)

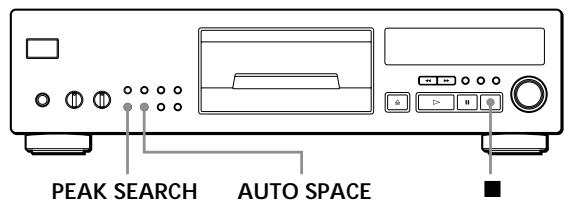

Conselhos úteis sobre gravação

Informações suplementares

Notas sobre CD 19

Resolução de problemas 19

Especificações 20

Índice

Índice 21

Desempacotamento

Verifique se os acessórios abaixo foram fornecidos juntamente com o leitor de CD:

• Cabo de ligação (1)
• Telecomando (remoto) (1)
• Pilhas SUM-3 (NS) da Sony (2)
• Estabilizador (1) (apenas para os modelos CDP-XB920 e CDP-XB920E)

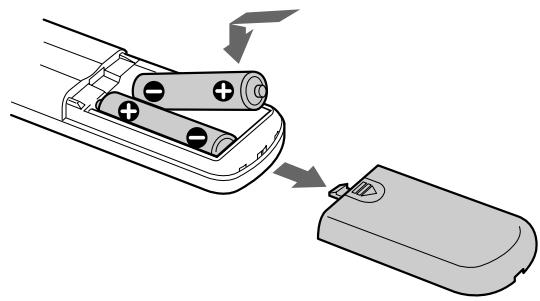

Introdução das pilhas no telecomando

Pode utilizar o telecomando fornecido para controlar as funções do leitor.

Introduza as pilhas de tamanho AA (R6) fazendo corresponder os pólos + e - das pilhas. Se utilizar o telecomando, aponte-o na direção do sensor remoto do leitor.

Quando deverá substituir as pilhas

Em condições de utilização normal, as pilhas duram cerca de seis vezes. Substitua as pilhas velhas, se o telecomando deixar de controlar as funções do leitor.

Notas

• Não coloque o telecomando em locais quentes ou húmidos.
• Não deixe cair objetos estranhos para dentro da caixa, em especial quando estiver a substituir as pilhas.
• Não exponha o sensor remoto à luz direta dos raios solares ou à luz emitida por aparelhos de iluminação, pois pode danificá-lo.
• Se não utilizar o telecomando durante um longo período de tempo, retire as pilhas para evitar os danos provocados pelo derramamento e pela corrosão do líquido das pilhas.

Ligação do sistema

Introdução

Esta secção descreve como se liga o leitor de CD ao amplificador. Não se esqueça de desligar todos os componentes do sistema antes de efetuar as ligações necessárias.

Quais são os cabos requeridos?

■Se efetuar ligações analógicas

Se efetuar ligações digitais

Cabo ótico POC-15 (não fornecido)

• Cabo coaxial (não fornecido)

Ligações

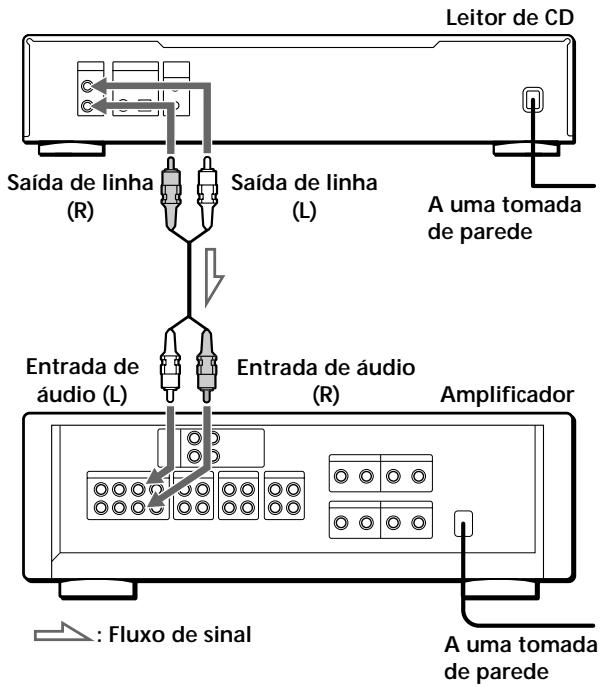

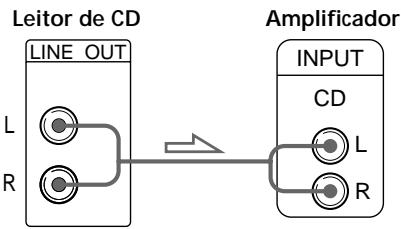

■Se efectuar ligações analógicas

Durante a ligação de um cabo de áudio, fazer coincidir o cabo com um código de cores com os jacks correctos dos componentes: Vermelho (direita) a Vermelho e Branco (esquerda) a Branco. Efectue correctamente as ligações para evitar ruídos durante a reprodução.

Pode regular o nível de saída do amplificador

Carregue em LINE OUT LEVEL + / - no telecomando.

Pode diminuir o nível de saída até -20 dB.

A indicação "FADE" aparece no visor, se reduzir o nível de saída.

Quando desligar o leitor, o nível de saída passa automaticamente para o nível máximo.

Nota

Se carregar nos botões LINE OUT LEVEL + / - do telecomando durante a gravação, o nível de gravação é alterado mesmo que tenha sido pré-programado no deck de cassetes, etc.

Se efectuar ligações digitais

Pode evitar o enfraquecimento do sinal durante a transmissão, pois a saída do sinal de música efectuada através dos conectores de saída digital mantém a forma digital. Pode ligar um componente digital, tal como um amplificador digital, um conversor D/A, um DAT ou um MD. Se ligar um DAT ou um MD, pode efectuar gravações digitais a partir de um CD. De referência que, quando efectuar esta ligação, não pode utilizar as funções indicadas abaixo:

• Aumentar (fade in) ou diminuir (fade out) o volume (consulte a página 17)
• Fade temporizado (consulte a página 17)
• Regular o nível de saída utilizando as teclas LINE OUT LEVEL + / - do telecomando (acima)

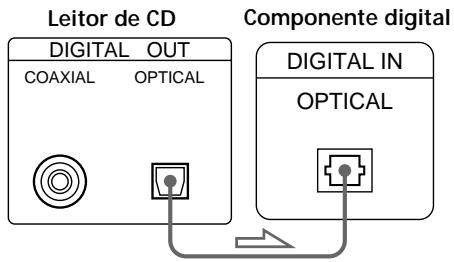

- Se tiver um componente digital com um conector de entrada digital óptica

Ligue o componente através do conector DIGITAL OUT (OPTICAL), utilizando o cabo óptico (não fornecido). Retire a tampa de proteção e ligue o cabo óptico.

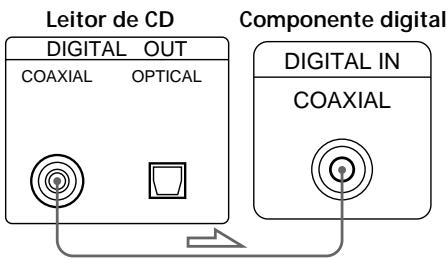

- Se tiver um componente digital com um conector de entrada digital coaxial

Ligue o componente através do conector DIGITAL OUT (COAXIAL), utilizando o cabo coaxial (não fornecido).

Nota

Se efetuar a ligação através do conector DIGITAL OUT, pode surgir algum ruído durante a reprodução de outro material que não seja um CD, tal como uma CD-ROM.

Se possuir um componente da Sony equipado com o jack CONTROL A1

Ligue o aparelho através do jack CONTROL A1. Pode simplificar o funcionamento dos sistemas de áudio compostos por unidades Sony independentes. Para mais informações, consulte as instruções adicionais "S-LinkTM/CONTROL-A1 Control System".

Ligação do cabo de alimentação

Ligue o cabo de alimentação a uma tomada de parede.

Retirar o aviso colocado no compartimento de CD (só para os modelos CDP-XB920/ XB920E/XB820)

O aviso "Não tocar no interior da lente" é colocado no compartimento de CD na fábrica.

Antes de utilizar o leitor tem de retirar este aviso. Ligue o leitor, carregue em OPEN/CLOSE e retire o aviso.

E depois?

Agora, pode utilizar o leitor de CD.

Se não estiver familiarizado com o procedimento de reprodução de um CD, consulte a secção "Reproduzir um CD" na página 6.

Em seguida, consulte as restantes secções para se familiarizar com as outras funções do leitor.

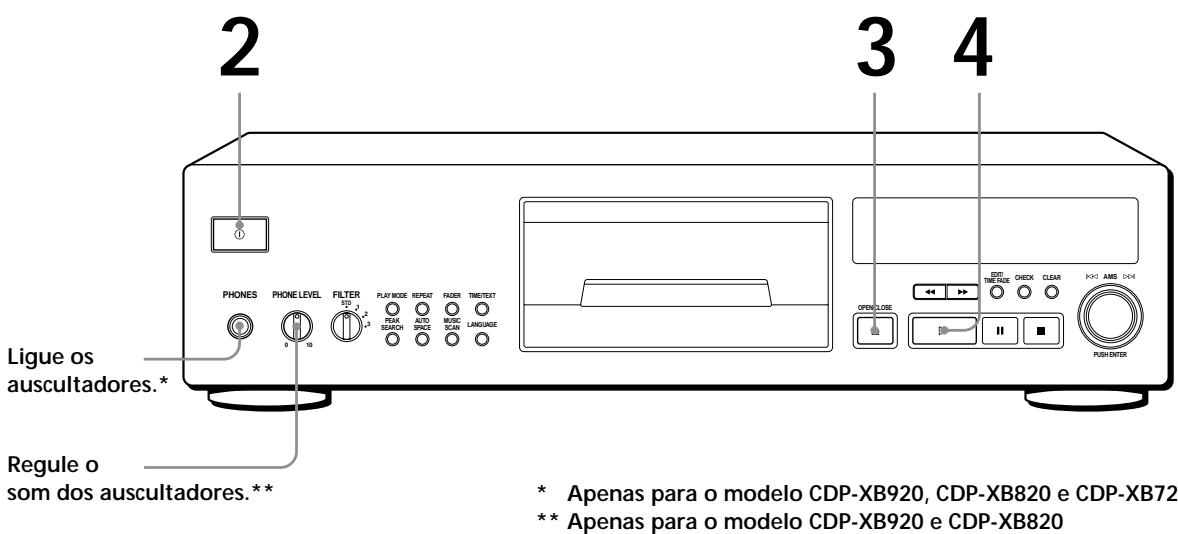

Reproduzir um CD

• Para obter informações sobre as ligações, consulte as páginas 4 - 5.

Se ligar o leitor com um CD no compartimento

A reprodução inicia-se automaticamente desde o início do CD. Se ligar um temporizador, pode iniciar a reprodução do CD em qualquer altura.

Se a indicação “- NO STABI -” aparecer no visor (apenas para os modelos CDP-XB920 e CDP-XB920E)

Se não o fizer, esta indicação aparece no visor.

Nota

No ponto 3, não coloque dois ou mais CD em simultâneo.

Se o fizer, pode danificar os CD e/ou o leitor.

Nota

Se tiver fechado o compartimento com o aparelho desligado, o compartimento abre-se e fecha-se automaticamente quando voltar a ligá-lo. (só para o modelo CDP-XB820)

1 Ligue o amplificador e selecione a posição de leitor de CD. 2 Carregue em ① para ligar o leitor. 3 Carregue em △ OPEN/CLOSE e coloque o CD no compartimento de CD.

Com a etiqueta virada para cima

Coloque o estabilizador fornecido no CD com o orifício (PC) pequeno virado para cima.

CDP-XB820 Com a etiqueta virada para cima

- CDP-XB720 e CDP-XB720E Com a etiqueta virada para cima

4 Carregue em ►. O compartimento

O compartimento de CD fecha-se e o leitor reproduz todas as faixas uma vez (reprodução contínua).

Regule o volume do amplificador.

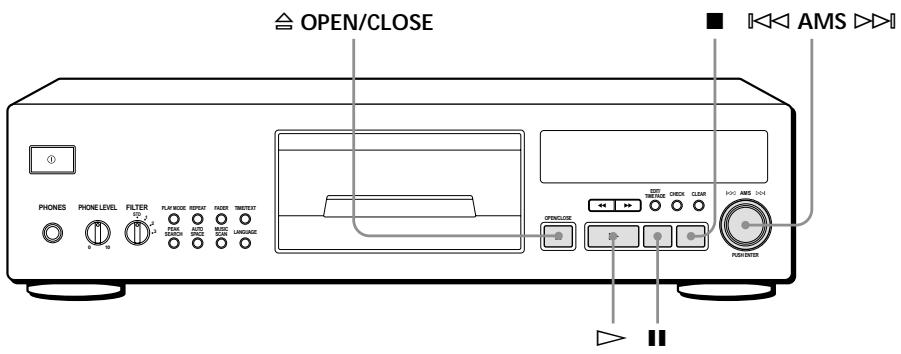

Para parar a reprodução

Carregue em ■.

Para	É necessário
Efectuar uma pausa	Carregar em■
Retomar a reprodução antes a pausa	Carregar em■ ou em▷
Selecionar a faixa segunte	Rodar ⟨⟩ AMS ▷▷■ no sentido dos ponteiros do relógio
Selecionar a faixa anterior	Rodar ⟨⟩ AMS ▷▷■ no sentido padrão ao dos ponteiros de relógio
Parar a reprodução eOOTRIR o CD	Carregar em≌OPEN/CLOSE

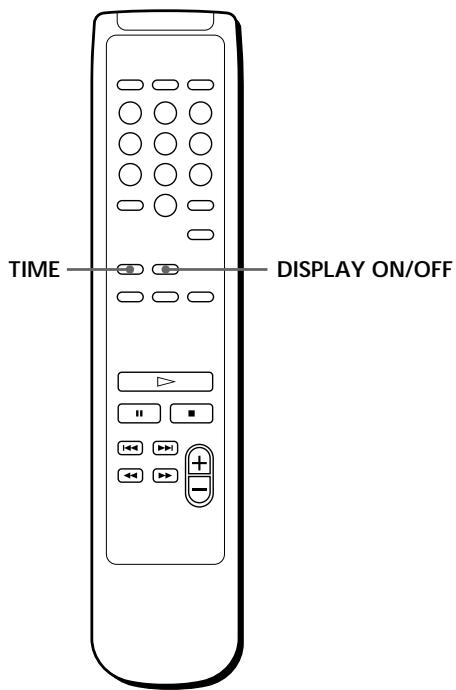

Utilizar o visor

O visor permite verificar as informações sobre o CD.

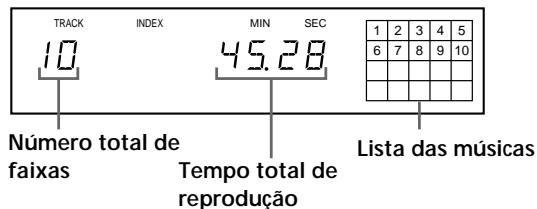

Verificar o número e o tempo total de reprodução das faixas

Antes de iniciar a reprodução, carregue em TIME/TEXT (ou em TIME no telecomando).

O visor mostra o número total de faixas, o tempo total de reprodução e a lista das músicas.

Se estiver no modo de reprodução aleatória (aparece a indicação "SHUFFLE" no visor; consulte a página 13), o leitor adiciona um intervalo de um segundo entre cada faixa. Este aumento é adicionado automaticamente ao tempo total de reprodução indicado no visor.

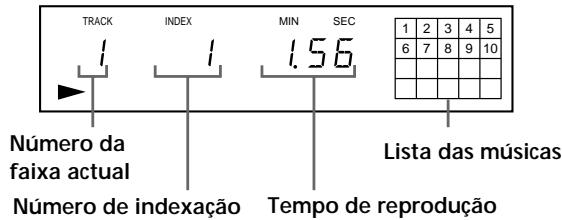

Ver as informações durante a reprodução de um disco

Durante a reprodução de um disco, o visor mostra o número da faixa atual, o número de indexação, o tempo de reprodução e a lista das músicas.

Os números das faixas da lista das músicas desaparecem depois de serem reproduzidos.

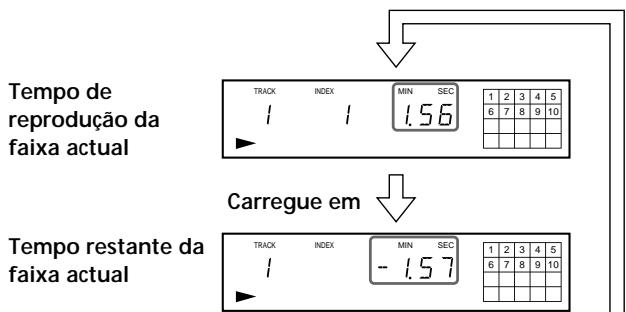

Verificar o tempo restante

Sempre que carregar em TIME/TEXT (ou em TIME no telecomando) durante a reprodução de um disco, o visor altera-se da seguinte forma.

Se o número da faixa for superior a 24, aparece a indicação “--. --” em vez da indicação do tempo restante.

Se, no modo de reprodução de programa, o tempo restante for superior a 100 minutos ou se o disco tiver mais do que 24 faixas, a indicação “--. --” aparece em substituição do tempo restante.

Carregue em

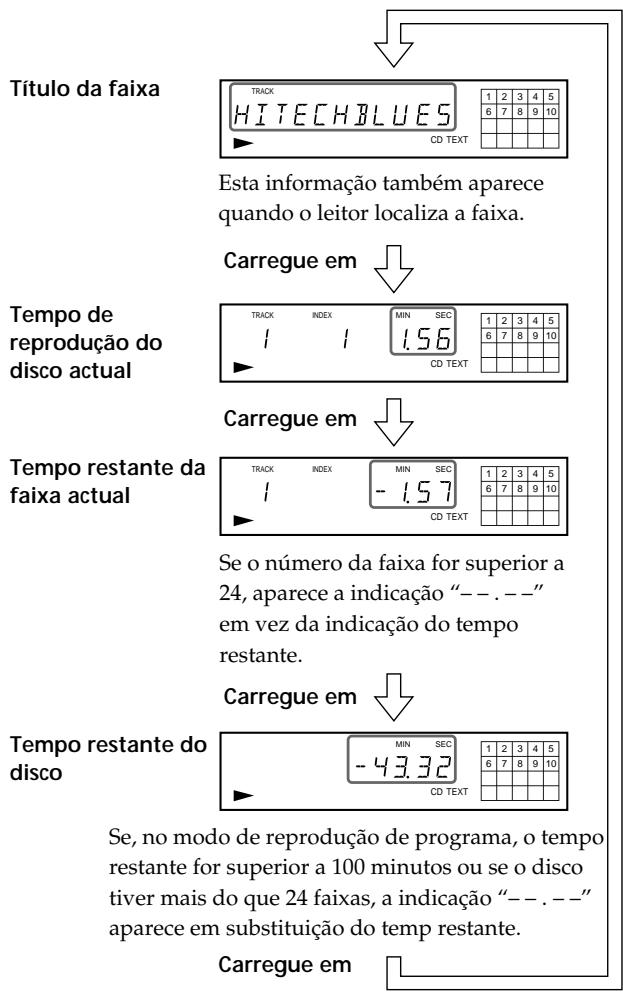

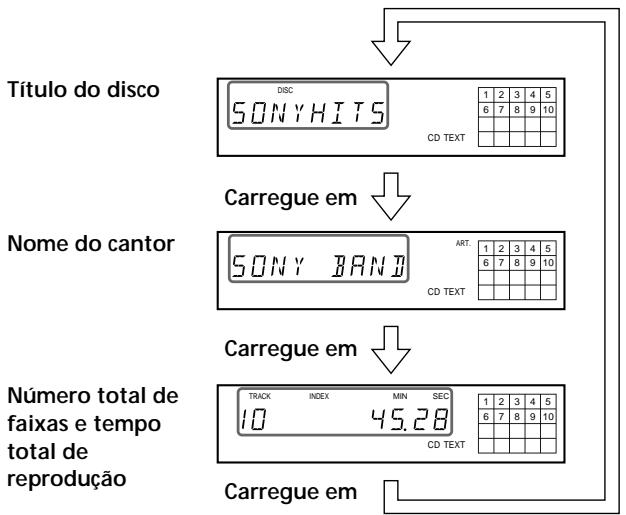

Verificar as informações dos discos CD TEXT

Os discos CD TEXT contêm informações, como por exemplo, os títulos dos discos ou os nomes dos artistas, memorizadas num espaço em branco onde nos discos normais não existe informação. O visor mostra as informações CD TEXT sobre o disco para que possa saber o título do disco, o nome dos artistas e o título da faixa que está a ouvir. Quando o leitor detecta discos CD TEXT, aparece a indicação "CD TEXT" no visor. Se o disco CD TEXT suportar vários idiomas, as indicações "CD TEXT" e "MULTI" aparecem no visor. Se quiser consultar as informações noutro idioma, consulte "Ler as informações de discos CD TEXT noutros idiomas" na página 9.

Sempre que carregar em TIME/TEXT (ou em TIME no telecomando), o visor muda da forma apresentada abaixo:

• Antes de iniciar a reprodução

• Durante a reprodução de um disco

Se um título ou nome tiver mais que 12 caracteres, os 12 primeiros caracteres acendem-se depois de o título ou nome aparecer no visor.

Notas

• Dependendo do disco, o visor pode não mostrar todos os caracteres do disco.
• Este leitor mostra apenas os títulos do disco, das faixas e os nomes dos artistas de discos CD TEXT. Não é possível ver todas as outras informações.

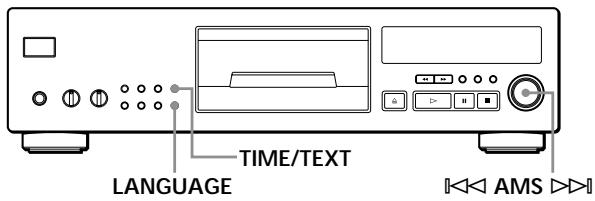

Ler as informações de discos CD TEXT noutros idiomas

Se o disco CD TEXT suportar vários idiomas, pode alterar o idioma do visor. Se o leitor detetar um disco CD TEXT desse tipo, as indicações "CD TEXT" e "MULTI" aparecem no visor.

Se o leitor não conseguir ler o idioma memorizado num disco CD TEXT, antes de detetar o disco, aparece a indicação " " no visor.

(Continua)

1 Antes de reproduzir um disco CD TEXT, corrija em LANGUAGE. Aparecem no visor a indicação "SELECT LANGUAGE" e o idioma ativo. 2 Rode até que o idioma a selecionar apareça no visor. 3 Carregue em para selecionar o idioma.

Aparece a indicação "READING TEXT" durante alguns segundos e antes de o visor mostrar o novo idioma selecionado.

4 Carregue várias vezes em TIME/TEXT (ou em TIME no telecomando) até que as informações que pretende verificar apareçam no visor (consulte a página 9).

Notas

• Se o disco CD TEXT não suportar outros idiomas, quando carregar na tecla LANGUAGE, aparece a indicação "CAN'T SELECT".
• Se carregar em LANGUAGE durante a reprodução de um disco CD TEXT, aparece o idioma atualmente selecionado.
• O idioma selecionado fica ativado antes de desligar o leitor.

Desativar as indicações do visor

Sempre que carregar em DISPLAY ON/OFF no telecomando durante a reprodução de um disco, o visor acende e apaga-se alternadamente.

O visor acende-se se fizer uma pausa ou parar a reprodução, mesmo se estiver desligado.

Quando retomar a reprodução, o visor volta a apagar-se. Antes de iniciar a reprodução, se carregar em DISPLAY ON/OFF para desativar o visor, aparece a indicação "DISPLAY OFF" e se carregar nessa tecla para ativar o visor, aparece a indicação "DISPLAY ON".

Localizar uma faixa ou um ponto específico numa faixa

Pode localizar rapidamente uma faixa durante a reprodução de um disco utilizando a tecla AMS (Sensor automático de música) do leitor ou as teclas numéricas do telecomando.

Pode também localizar um ponto específico numa faixa durante a reprodução de um disco.

Para localizar	Tem de
A faixa ou faixas seguintes	Rodar ↓<AMS >no sentido dos ponteiros do relógio àsooterear a faixa. Se utilizes o telecomando, corregueyardas vezes em >até encontrar a faixa.
A faixa actual ou as faixas anteriores	Rodar ↓<AMS >no sentido contrário ao dos ponteiros do relógio àsooterear a faixa. Se utilizes o telecomando, corregueyardas vezes em >até encontrar a faixa.
Directamente uma faixa espécífica	Rode ↓<AMS >no sentido contrário ao dos ponteiros do relógio àsooterear o número da faixa desejada. Se utilizes o telecomando, corregue na tecla correspondente ao número da faixapretendida.
Efectuando o varrimento de cada faixa durante 10segundos	Carregar em MUSIC SCAN. quando encontrar a faixapretendida, corregue em >para iniciar a reprodução da mesma.
Um punto durante o controlo do som	Carregar sem soltar > (para arente) ou < (para trás) àsooterear o puntopretendido.
Rapidamente um punto através dasindicações do visordurante o modo depausa	Carregar sem soltar > (avancar) ou < (recuar) àsooterear o puntopretendido. Durante esta operação não se ouve nenhum som.

Para localizar diretamente uma faixa com um número superior a 10

Carregue primeiro em >10 e depois carregue nas teclas numéricas correspondentes. Para introduzir "0", utilize a tecla 10.

Exemplo: Para reproduzir a faixa número 30

Carregue em >10 e depois em 3 e 10.

Para ajustar o tempo de reprodução durante o varrimento das faixas

Carregue várias vezes em MUSIC SCAN até que o tempo de reprodução pretendido (10, 20 ou 30) apareça no visor. Sempre que carregar nesta tecla, o tempo de reprodução muda ciclicamente.

Nota

Se a indicação "- OVER -" aparecer no visor, isso significa que o disco chegou ao fim quando carregava em ▶. Para recuar, carregue em ◀ ou rode o seletor AMS no sentido contrário ao dos ponteiros do relógio.

Personalizar o som da música (Função de FILTER digital)

Após a seleção de um tipo de filtro, pode regular o som do disco de forma a adaptar-se ao seu sistema, às suas colunas, etc.

Este leitor tem quatro temas de filtro: "STD (Standard)", "1", "2" e "3".

Tipos de FILTER digital	Imagem do som
STD (Standard)	• gama alargada • representação espacial com amplitude
1	• nítida • reprodução suave do som
2	• grande clareza •—força
3	• quente • profunda

Se mudar o tipo do FILTER digital durante a reprodução, interrompe momentaneamente o som.

Notas

• A função de FILTER digital altera principalmente as características do som que se encontra fora da gama de frequências audíveis. Os filtros não podem introduzir alterações nas frequências audíveis, por exemplo, as efectuadas pelos controlos de tonalidade do amplificador. É por isto que, com determinadas combinações de hardware e software, o efeito pode não ser detectável, antes da ligação do filtro.
• Se mudar o tipo do FILTER digital durante a pesquisa de picos (consulte a página 18), quando terminar a pesquisa, o tipo do FILTER aparece no visor.

Reproduzir faixas repetidamente

Pode reproduzir várias vezes as faixas em qualquer modo de reprodução.

Carregue em REPEAT durante a reprodução do disco. Aparece a indicação "REPEAT". O leitor repete as faixas do seguinte modo:

Se estiver a utilizezar	O leitor repete
O modo de reprodução continua (pagina 6)	Todas as faixas
O modo de reprodução aleatoria (pagina 13)	Todas as faixas por ordem aleatoria
O modo de reprodução de programa (pagina 13)	O mesmo programa

Para cancelar a reprodução repetitiva

Carregue duas vezes em REPEAT.

Repetir a faixa actual (Repeat 1)

Em qualquer modo de reprodução, só pode repetir a faixa actual.

Durante a reprodução da faixa pretendida, carregue várias vezes em REPEAT até que a indicação "REPEAT 1" apareça no visor.

Para cancelar Repeat 1

Carregue em REPEAT.

Repetir uma parte específica

(Repeat A←→B)

Pode reproduzir várias vezes uma determinada parte da faixa. Esta função pode ser utilizada para memorizar a letra de uma música.

Não esquecer que não é possível repetir uma parte que se prolongue para outras faixas.

1 Durante a reprodução de um disco, carregue em A-B no telecomando quando encontrar o ponto de início (ponto A) da parte a repetir.

A indicação "A-" de "REPEAT A-" pisca no visor.

2 Quando chegar ao ponto final (ponto B), carregue novamente em A-B.

Aparece a indicação "REPEAT A-B". O leitor reproduz várias vezes a parte especificada.

Para cancelar a função Repeat A ↔ B

Carregue em REPEAT.

Definir um novo ponto de início

Pode fazer avançar a parte a repetir alterando o ponto de início da mesma:

1 Durante a repetição da parte especificada, carregue em A-B.

O ponto B passa a ser o novo ponto de início A. A indicação "A-" de "REPEAT A-" pisca no visor.

2 Quando chegar ao ponto final (ponto B), carregue novamente em A-B.

Aparece a indicação "REPEAT A-B". O leitor repete a parte compreendida entre os novos pontos de início e de fim.

Se quiser voltar a partir do ponto de início A

Carregue em ► durante Repeat A ↔ B.

Reproduzir faixas aleatoriamente (Reprodução aleatória)

O leitor pode alterar a ordem das faixas e reproduzi-las por ordem aleatória.

1 Carregue várias vezes em PLAY MODE até aparecer no visor a indicação "SHUFFLE". Se utilizar o telecomando, carregue em SHUFFLE. 2 Carregue em ► para iniciar a reprodução aleatória. A indicação [ ] aparece no visor enquanto o leitor altera a ordem das faixas.

Para cancelar a reprodução aleatória

• Carregue duas vezes em PLAY MODE.
• Se utilizar o telecomando, carregue em CONTINUE.

Para iniciar a reprodução aleatória durante a reprodução de um disco

Carregue várias vezes em PLAY MODE até aparecer no visor a indicação "SHUFFLE". Se utilizar o telecomando, carregue em SHUFFLE. A reprodução aleatória começa a partir da faixa atual.

Criar um programa (Reprodução de programa)

Pode ordenar as faixas de um disco para criar o seu próprio programa. O programa pode conter um máximo de 24 faixas.

Criar um programa no leitor

1 Antes de iniciar a reprodução, carregue várias vezes em PLAY MODE até aparecer no visor a indicação "PROGRAM". 2 Rode ► AMS ◄ até aparecer no visor o número da faixa pretendida.

3 Carregue em ► AMS ◄ para selecionar a faixa.

Se se enganar Carregue em CLEAR e repita os passos 2 e 3.

4 Repita os passos 2 e 3 para programar as faixas na ordem pretendida. 5 Carregue em ► para iniciar a reprodução do programa.

Para cancelar a reprodução do programa

Carregue em PLAY MODE.

Se programar consecutivamente faixas que não estão por ordem numérica (por exemplo, 1, 3, 5, etc.)

É introduzido um intervalo em branco de um segundo entre as faixas.

O programa permanece em memória até o apagar (consulta a página 15) ou até carregar em OPEN/CLOSE

O programa criado permanece na memória mesmo depois da reprodução do programa terminar ou selecionar outro modo de reprodução.

Notas

• Se o tempo total de reprodução for superior a 100 minutos não aparece indicado no visor.
• Se programar uma faixa com um número superior a 24, aparece a indicação "--. --" em vez do tempo total de reprodução.
• Se tentar adicionar uma faixa a um programa já com 24 faixas, aparece a indicação "PROGRAM FULL".

Criar um programa com o telecomando

1 Antes de iniciar a reprodução, carregue em PROGRAM.

Aparece a indicação "PROGRAM".

2 Carregue nas teclas numéricas que quer programar na ordem pretendida.

Exemplo: Para programar as faixas 2, 8 e 5.

Carregue nas teclas numéricas seguindo a ordem 2, 8 e 5.

Para selecionar uma faixa com um número superior a 10

Carregue em CLEAR e depois no número correto.

3. Carregue em ► para iniciar a reprodução do programa.

Para cancelar a reprodução do programa

Carregue em CONTINUE.

Pode verificar o tempo total de reprodução durante a programação utilizando o telecomando (Montagem de programas).

Para selecionar uma faixa, carregue em ◄ ou ► e verifique o tempo total de reprodução. Depois, carregue em PROGRAM para confirmar a seleção.

Notas

• O tempo total de reprodução não aparece no visor se for superior a 100 minutos.
• Se programar uma faixa com um número superior a 24, aparece a indicação “--.--” em vez do tempo total de reprodução.
• Se tentar adicionar uma faixa a um programa já com 24 faixas, aparece a indicação "PROGRAM FULL".

Verificar a ordem das faixas

Pode verificar o programa antes ou depois da reprodução.

Carregue em CHECK.

Sempre que carregar nesta tecla, o visor mostra o número da faixa pela ordem programada. Quando chegar à última faixa do programa, aparece a indicação "-END-" e o leitor volta ao visor original. Se verificar a ordem das faixas antes da reprodução, o visor mostra apenas os números das faixas restantes.

Alterar a ordem das faixas

Pode alterar o programa antes de iniciar a reprodução.

Para	Tem de
Apagar uma faixa	Carregar em CHECK até que a faixa que quer apagar apareça no visor edeois em CLEAR
Apagar a ultima faixa do programa	Carregar em CLEAR. Sempre que carregar)nesta tecla, apaga a ultima faixa.
Adiconlar faixas no fim do programa	Rodar ↓<AMS >até que o número da faixa a adiconlar apareça. Depois carregue em ↓<AMS >Se utilizes o telecomando, correque nas teclas numéricas correspondentes às faixas a adicondar.
Apagar completeness o programa	Carregue sem soltar em CLEAR até a indentação “CLEAR” aparecer no visor. Crie um novo programa seguido os procedimentos de programação.

Gravar o seu programa

Pode gravar o programa que criou numa cassete, numa DAT ou num MD. O programa pode conter um máximo de 24 faixas.

Se introduzir uma pausa durante a programação, pode dividir o programa em duas partes e gravá-lo nos dois lados de uma cassete.

1 Crie o programa (para gravar numa cassete) e vá verificando o tempo total de reprodução indicado no visor.

Siga os passos 1 a 4 de "Criar um programa no leitor" na página 13 ou os passos 1 e 2 de "Criar um programa com o telecomando" na página 14. Aparece a indicação "TAPE A".

2 Se quiser gravar nos dois lados da cassete, carregue em I para introduzir uma pausa.

Aparecem as indicações "P" e "TAPE B" e o tempo de reprodução volta à posição "0.00". Se quiser gravar apenas num lado da cassete, numa DAT ou num MD, ignore este passo e avance para o passo 4.

A pausa é contada como uma faixa

Se introduzir uma pausa, pode programar no máximo 23 faixas.

3 Repita o passo 1 para criar um programa para o lado B. 4 Comece a gravar no deck de cassetes e depois carregue em no leitor.

Se estiver a gravar em ambos os lados da cassete, o leitor entra em modo de pausa no fim do programa destinado ao lado A.

5 Para gravar no lado B, vire a cassete e carregue em ou em I no leitor para retomar a reprodução.

Para verificar e alterar o programa

Durante a verificação do programa do lado A, aparece a indicação "TAPE A". A indicação "TAPE B" aparece durante a verificação do programa destinado ao lado B.

Se programar consecutivamente faixas que não estão por ordem numérica (por exemplo, 1, 3, 5, etc.)

É adicional um intervalo em branco de um segundo entre cada faixa.

Gravar um CD específico à duração da cassete (Montagem temporizada/ Montagem simples)

Pode criar um programa de acordo com a duração da cassete. Selecione uma das seguintes opções:

• Montagem temporizada: cria automaticamente um programa, mantendo a ordem original do disco. No entanto, quando o tempo restante é inferior à duração da faixa seguinte, o leitor programa automaticamente uma faixa com uma duração idêntica ao tempo restante.
• Montagem simples: reordena automaticamente as faixas de acordo com a duração da cassete.

O programa pode ter no máximo 24 faixas (um intervalo entre as faixas é contado como uma faixa). Com esta função não pode programar faixas com um número superior a 24.

1 Antes de iniciar a reprodução, carregue em EDIT/TIME FADE:

• Para selecionar a Montagem temporizada, carregue na tecla até aparecer a indicação "EDIT" e "A" de "TAPE A" piscar no visor.
• Para selecionar a Montagem simples, carregue na tecla até aparecer a indicação "JUST EDIT" e "A" de "TAPE A" piscar no visor.

2 Carregue em para especificar a duração da cassete.

Sempre que carregar nestas teclas, o visor muda da forma apresentada abaixo, mostrando a duração de um dos lados da cassete.

O leitor divide ao meio o tempo total de reprodução do disco, mantendo a ordem original (apenas em Montagem simples).

Se o disco tiver mais do que 24 faixas, não pode selecionar "HALF".

3 Carregue em EDIT/TIME FADE para que o leitor crie o programa.

A lista de música mostra as faixas agravadas. Aparece no visor "B" de "TAPE B".

4 Se quiser gravar em ambos os lados da cassete, carregue novamente em EDIT/TIME FADE.

O leitor introduz uma pausa e depois cria o programa para o lado B. Aparecem no visor as faixas programadas.

Se quiser gravar apenas num lado da cassete, numa DAT ou num MD, ignore este passo.

5 Comece a gravar no deck e carregue em ► no leitor.

Se gravar em ambos os lados da cassete, o leitor faz uma pausa no fim do programa do lado A.

6 Se gravar no lado B, vire a cassete e carregue em ► ou em II no leitor para retomar a reprodução.

Para cancelar a Montagem temporizada/Montagem simples

Carregue em PLAY MODE.

Se utilizar o telecomando, carregue em CONTINUE.

Pode especificar livremente a duração da cassete no passo 2.

Especifique a duração da cassete utilizando

Exemplo: se a duração da cassete de um lado for de 30 minutos e 15 segundos

1 Para acertar os minutos, rode K << AMS >> I até aparecer a indicação "30" no visor e depois empurre K << AMS >> I.

2 Para acertar os segundos, rode 1 << 1 AMS >> até aparecer a indicação "15" no visor e depois empurre 1 << 1 AMS >>.

Se programar consecutivamente faixas que não estão por ordem numérica (por exemplo, 1, 3, 5 etc.)

É adicionado um intervalo em branco de um segundo entre as faixas.

Para verificar e alterar o programa

"Fade in" (aumento gradual do som) ou "Fade out" (diminuição gradual do som)

Para impedir que as faixas comecem ou terminem de forma inesperada, execute manualmente o "fade in" ou "fade out".

Não pode ativar esta função se utilizar o conector DIGITAL OUT (OPTICAL/COAXIAL).

Aumentar (Fade in) ou diminuir (Fade out) gradualmente o volume no ponto pretendido

Para	Carregue em FADER
Iniciar a reprodução com “fade in”	Durante a pausa. A indicação “FADE” piscá e o som aparece.
Terminar a reprodução com “fade out”	Quando quiser,iniciar o desaparecido do som. A indicação “FADE” piscá, o som desaparece e o leitor entra em modo de pausa.

O tempo de "fading" dura 5 segundos. Se carregar em FADER durante o varrimento das faixas (página 11), o tempo de desaparecimento do som altera-se para 2 segundos.

Alterar o tempo de "fading"

Pode alterar o tempo de "fading" de 2 para 10 segundos antes de executar o "fade in" ou o "fade out". Se não o fizer, o "fading" dura 5 segundos.

1 Antes de iniciar a reprodução, carregue em FADER. 2 Rode K < A MSA > até que o tempo pretendido apareça no visor. Quando utilizar o telecomando, carregue nas teclas numéricas para especificar o tempo de aparecimento/desaparecimento do som.

Notas

• Quando desligar o leitor, o tempo de "fading" volta a ser de 5 segundos.
• Se carregar em FADER durante o varrimento das faixas (página 11), o tempo de desaparecimento do som altera-se para 2 segundos.

"Fade out" na altura especificada ("fade" temporizado)

Especifique o tempo de reprodução para que o "fade out" se processe automaticamente. Depois de programar o "fade" temporizado, este procedimento ocorre das vezes, isto é, o som desaparece progressivamente no fim de cada um dos lados de uma cassete.

1 Antes de iniciar a reprodução, carregue várias vezes em EDIT/TIME FADE até aparecerem as indicações "T.FADE" e "TAPE A" no visor. 2 Carregue em ou para especificar o tempo de reprodução. Sempre que carregar nestas teclas, o visor muda da forma à mostra na figura abaixo, aparecendo a duração de cada um dos lados da cassete.

A indicação "TAPE B" aparece no visor.

4 Para gravar no lado B, vire a cassete e carregue em ou no leitor para retomar a reprodução. O som volta a desaparecer gradualmente na altura especificada.

Carregue em EDIT/TIME FADE.

Pode especificar livremente o tempo de reprodução.

Consulte "Pode especificar livremente a duração da cassete" na página 16.

Pode mudar de CD durante a execução do "fade" temporizado.

Se a reprodução terminar antes do tempo de "fade out" especificado (por exemplo, quando grava CD singles numa cassete), mude de CD. O tempo de "fade out" especificado é mantido durante a reprodução.

Pode efectuar o "fade in" para retomar a reprodução no passo 4.

Depois de virar a cassete, carregue em FADER.

Notas

• Pode cancelar o "fade" temporizado se carregar em ou em ▶▶ durante o funcionamento do aparelho.
• A indicação "HALF" não aparece, se o CD tiver mais do que 24 faixas.

Conselhos úteis sobre gravação

A utilização destas funções torna a gravação de CDs mais útil.

Regular o nível de gravação (Pesquisa de picos)

O leitor localiza o nível mais alto das faixas a gravar, permitindo-lhe regular o nível antes de iniciar a gravação.

1 Antes de iniciar a gravação, carregue em PEAK SEARCH. A indicação "PEAK" começa a piscar no visor e o leitor inicia o varrimento das faixas do disco até encontrar o nível mais alto. Depois de varrer todas as faixas, o leitor repete a parte com o nível mais alto. 2 Regule o nível de gravação no deck de cassetes.

3 Carregue em ■ no leitor para parar a pesquisa de picos.

A indicação "PEAK" desaparece do visor.

Nota

A parte da fita com o nível mais alto pode não ser a mesma sempre que tentar efetuar a regulação no mesmo CD. No entanto, a diferença é tão pequena, que não terá qualquer problema em regular corretamente o nível de gravação.

Introduzir um espaço em branco entre as faixas (Introdução Automática de um Espaço)

Se o espaço existente entre as faixas for demasiado curto para a função AMS, durante a reprodução pode introduzir um espaço em branco de 3 segundos entre cada faixa. Tal facilita a localização de faixas com a função AMS do deck.

Carregue em AUTO SPACE.

Aparece "AUTO SPACE" no visor.

Para cancelar a função de introdução automática de um espaço em branco

Carregue em AUTO SPACE.

Nota

Se utilizar a função de introdução automática de um espaço em branco durante a gravação, por exemplo, de uma miscelânea ou de uma sinfonia, o som pode ser interrompido quando o número da faixa muda. Isto acontece quando os números de faixa são atribuídos no meio da música.

Notas sobre CD

Sobre o manuseamento do CD

• Para não danificar o CD, segure-o pelas extremidades. Não toque na superfície.
• Não cole papel ou fita adesiva na superfície do CD.

• Não exponha o CD à incidência direta dos raios solares ou de fontes de calor, tais como condutas de ar quente. Não deixe o CD dentro de um automóvel estacionado ao sol, quando pode ocorrer uma subida significativa da temperatura interior.
• Não utilize estabilizadores à venda no mercado. Se o fizer, o CD e o leitor podem ficar danificados.
• Terminada a reprodução, volte a guardar o CD dentro da caixa respetiva.

Quando colocar um CD no compartimento de CD

• Verifique se o disco está bem colocado na base rotativa do tabuleiro. Se não estiver, pode provocar danos no leitor ou no disco.

Sobre a limpeza

• Antes de iniciar a reprodução, limpe o CD com um pano de limpeza. Limpe o CD do centro para as extremidades.

• Não utilize dissolventes, tais como benzina, diluentes, produtos de limpeza à venda no mercado ou spray anti-estático destinado aos discos de vinil.

Resolução de problemas

Se um dos problemas abaixo descritos ocorrer durante a utilização do leitor, utilize este manual de resolução de problemas para eliminar a avaria. Se o problema continuar a ocorrer, contacte o agente Sony mais próximo.

Não existe som de reprodução.

→ Verifique se o leitor está ligado correctamente. → Certifique-se de que o amplificador está a funcionar correctamente. → Regule o nível de saída através da função LINE OUT LEVEL +/- do telecomando. → Quando utilizar os auscultadores, regule o volume com PHONE LEVEL (apenas para os modelos CDP-XB920 e CDP-XB820).

O CD não efectua a reprodução.

→ Não foi introduzido um CD no leitor (aparece a indicação "-NO DISC-"). Introduza um CD. → CD sem estabilizador (aparece a indicação "-NO STABI-"). Coloque o estabilizador no CD (apenas para os modelos CDP-XB920 e CDP-XB920E). → Coloque correctamente o CD com a etiqueta virada para cima no compartimento de CD. → Limpe o CD (veja a página 19). → Ocorreu a condensação de humidade dentro do leitor. Retire o CD e deixe o leitor ligado cerca de uma hora (veja a página 2).

O nível de gravação foi alterado.

→ O nível de gravação muda se carregar nas teclas LINE OUT LEVEL +/- do telecomando durante a gravação.

O telecomando não funciona.

→ Retire os obstáculos entre o telecomando e o leitor. → Aponte o telecomando para o sensor remoto do leitor. → Substitua todas as pilhas do telecomando, se estiverem gastas.

Quando ligar o leitor, o compartimento abre e fecha-se automaticamente (apenas para o modelo CDP-XB820).

→ Isto acontece, se tiver fechado o compartimento com o leitor desligado, quando o utilizou da última vez. Isto acontece se o compartimento de CD sair da posição correcta devido a choques ou vibrações ocorridos durante o transporte.

Especificações

Leitor de CD

Laser: Laser semicondutor (λ = 780nm)

Duração da emissão: contínua

Saída de laser máx. 44,6µW^*

*Esta saída é o valor medido a uma distância de 200 mm a partir da superfície da lente da objetiva no bloco de captura óptica com uma abertura de 7 mm.

Resposta em frequência: 2Hz a 20kHz± 0,5 dB

Relação sinal/ruído CDP-XB920: Superior a 113 dB

Separação de canais CDP-XB920: Superior a 105 dB

CDP-XB820: Superior a 103 dB

	Tipo de jack	Nível máximo de saía	Impedência dearga
LINE OUT	Jack	2 V(a 50 kilohms)	Superior a50 kilohms
	RCA
DIGITALOUT(OPTICAL)	Conectorde saíaóptica	-18 dBm	Comprimento deonda: 660 nm
DIGITALOUT(COAXIAL)	Conectorde saíacoaxial	0,5 Vp-p(a 75 ohms)	75 ohms
PHONES (apenas para os modelos CDP-XB920, CDP-XB820 e CDP-XB720)	Jackestéreo	10 mW	32 ohms

Generalidades

Requisitos de alimentação: 220V - 230VCA,50 / 60Hz

Consumo de energia CDP-XB920/XB920E: 15 W

CDP-XB820: 14 W

CDP-XB720/XB720E: 13 W

Dimensões (aprox.) 430× 115× 290mm

(L/a/p) incluindo peças salientes

Peso (aprox.) CDP-XB920/XB920E: 5,5 kg

CDP-XB820: 5 kg

CDP-XB720/XB720E: 4,8 kg

Acessórios fornecidos

Cabo de áudio (2 fichas RCA - 2 fichas RCA) (1)

Telecomando (1)

Pilhas SUM-3 (NS) da Sony (2)

Estabilizador (1) (apenas para os modelos CDP-XB920 e

CDP-XB920E)

Design e especificações sujeitos a alterações sem aviso prévio.

Índices

A, B

A ↔ B Repeat 12

AMS 10

Auto Space 18

C

CD TEXT 9

CONTROL A1 5

Criação de um programa (PROGRAM) 13

alterar um programa 15

para gravação 15

verificar um programa 15

D

Desactivo visor 10

Desembalagem 4

E

Edição. Consulte Gravação

F

Ligação do Sistema 4

Ligações 4

Localização

através de leitura óptica 11

através de monitorização 11

directamente 11

observando o visor 11

utilizando a função AMS 11

M, N, O

Manuseamento de CD 19

Metade do tempo total de reprodução (HALF) 16

Montagem Simples 16

Montagem temporizada 16

Music Scan 11

P, Q

Peak Search (pesquisa de picos) 18

Procura. Consulte localização

Programa Montagem 14

R

Repetição

da faixa atual 12

de todas as faixas 12

reprodução aleatória 13

reprodução contínua 6

reprodução programada 13

reprodução repetitiva 12

Reprodução Contínua 6

Resolução de problemas 19

S

Selecionar a língua 9

Sensor automático de música.

Consulte AMS

T, U, V, W, X, Y, Z

Telecomando 4

Tempo restante de gravação 8

Tempo total de reprodução 8

Time Fade 17

Nomes dos controlos

Teclas

A-B 12

AUTOSPACE 18

CHECK 15

CLEAR 15

CONTINUE 13

DISPLAY ON/OFF 10

EDIT/TIME FADE 16,17

FADER 17

IDIOMA 10

NÍVEL DE SAÍDA DE LINHA + / - 5

VARREDURA DE MÚSICA 11

Número 11

ABRIR/FECHAR 6

BUSCA DE PICO 18

MODO DE REPRODUÇÃO 13

PROGRAMA 14

REPETIR 12

EMBARALHAR 13

TEMPO 8

TEMPO/TEXTO 8

7

17

7

11

7

10 11

Interruptor

6

Conector
