MANUAL DE UTILIZADOR CDX-GT257X SONY

• Escolha cuidadosamente o local de instalação do aparelho para não atrapalhar o motorista na direção.
• Evite instalar o aparelho em locais sujeitos à poeira, sujeira, vibração excessiva, infiltrações ou altas temperaturas, como sob luz direta do sol ou próximo ao ar
  quente do aquecedor.
• Utilize somente as peças e acessórios fornecidos para uma instalação segura e firme.

Como colocar e destacar o painel frontal

A Para colocar

Posicione o lado Ⓐ do painel frontal no lado Ⓑ do aparelho, conforme a ilustração, depois empurre levemente o lado esquerdo até que faça um clique e encaixe firmemente.

Antes de destacar o painel frontal, certifique-se de manter pressionada (SOURCE/OFF) para desligar o aparelho. Pressione, depois puxe-o pelo lado esquerdo em sua direção.

SONY

4-264-768-11(1)

Auto-rádio FM estéreo/AM com toca-discos a laser

Manual de Instalação/Conexões

CDX-GT257X

© 2011 Sony Corporation Impresso no Brasil

Peças para instalação e conexões

Os números em círculo estão relacionados com os números citados neste manual.

Removendo o ornamento do painel e o suporte de fixação

Antes de Instalar o aparelho, remova o ornamento ④ e o suporte ①.

Exemplo de montagem

1

Cuidado

Manusele o suporte de fixação ① cuidadosamente para evitar machucar os dados.

Cavidade

2

Dobre as garras

Note

Antes de instalar, certifique se de que as cavidades nos lados do suporte ① estejam dobradas 2 mm para dentro. Se as cavidades estiverem retas ou dobradas para lora, o aparelho não será instalado seguramente.

3

Fixe o ornamento ④ no aparelho, e depois insira-o dentro do suporte ①.

Atenção!

Ao instalar o aparelho, assegure-se de instalar o pino de fixação traseiro ②, como mostra a ilustração em detalhes. Isto evitará futuros problemas de leitura do CD.

Conexões

Precauções referentes às conexões

• Este aparelho foi projetado para operar somente em 12 V CC com terra negativo.
• Antes de efetuar as conexões, desconecte o terminal terra da bateria do automóvel para evitar curto-circuito.
• Não coloque os cabos embaixo de parafusos e nem os prenda nas partes móveis do automóvel (ex. no trilho do assento).
• Conecte os cabos de alimentação somente após a conexão de todos os outros cabos.
• Certifique-se de conectar o cabo de alimentação vermelho ao terminal positivo de 12 V, que deverá estar energizado com a chave de ignição na posição acessórios.
• Todos os fios terra devem ser ligados a um único ponto de aterramento.
• Conecte o cabo amarelo a um circuito livre do automóvel de corrente nominal superior a do fusível do aparelho. Se você conectar este aparelho em série com outros equipamentos estéreo, a corrente nominal do circuito do automóvel, onde os equipamentos estão conectados, deve ser superior à soma da potência nominal do fusível dos equipamentos. Se não houver circuitos de automóvel de potência nominal igual à do fusível do aparelho, conecte o aparelho diretamente à bateria, porém, é impresindível intercalar um fusível de amperagem idêntica à do aparelho, próximo ao terminal positivo da bateria. Se não houver circuitos do automóvel disponíveis para conectar o aparelho, conecte-o a um circuito de automóvel de potência nominal superior à do fusível do aparelho, de forma que não desativem outros circuitos quando o fusível queimar.
• A utilização de instrumentos ópticos com este aparelho pode aumentar o risco de lesões nos alhos.
• Para sua segurança, certifique-se de isolar todo o cabo que não for conectado.

Advertência sobre a instalação em um automóvel sem a posição ACC (acessório) na chave de ignição - Função Power Select

Certifique-se de ajustar a função Auto Off (Desligamento automático). Para mais detalhes, veja o manual de instruções fornecido página 14. O aparelho será desligado completa e automaticamente no tempo ajustado após ser desligado, evitando assim que a bateriais se desgaste. Se você não ajustar a função Auto Off (Desligamento automático), após desligar o motor, certifique-se de manter pressionada (SOURCE/OFF) até apagar o visor da tela toda vez que desligar o automóvel. Pressionando (SOURCE/OFF) momentaneamente, a indicação do relógio não será desligada, podendo com isso, descarregar a bateria.

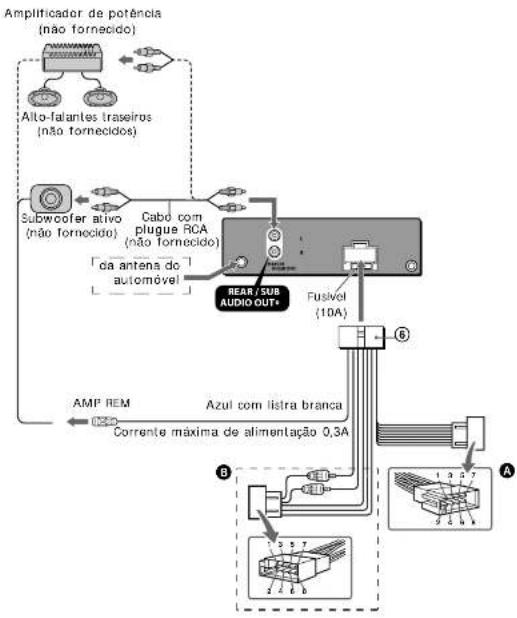

Diagrama das conexões

Notas sobre os cabos de controle e

alimentação

• O cabo de controle de antena elétrica (azul)

tarnoco +12 VCC quando o radio é ligado.

- Se o automóvel possuir uma antena eletrica de FM/AM, será necessário conectar o cabo de controls de alimentação da antena (azul) ou o cabo de controls de alimentação de acessório (vormelho) ao terminal de alimentação da antena.

- A antena eística sem a caixa relé não pode ser utilizada com este aparelho.

Conexão de proteção da memória

Enquanto o cabo de alimentação amarelo estiver conectado a um ponto de tensão permanente de 12 V, o circuito de memorização estará sempre alimentado, mesmo quando a chave de ignição estiver desligada.

Notas sobre a conexão dos allo-falantes

- Antes de conectar os alto falantes, desigue o anorello

• Utilire alto-falantes com impedância de 4 a 8 ohms, com a potência máxima adequada, do contrário, os alto-falantes podem ser danificados.

- Não conecte os terminais dos alto-latantes ao chassas do automóvel e nem o terminal do alto-latante direito ao esquerdo.

- Não conecte o fio terra do apareirho ao terminal negativo (-) do alto-falanie.

- Não tente conectar os alto-falantes em paralelo. - Não conecte nenhum alto-falante ativo (com amplificador internal aos terminais do

apareiho, porque podem ser danificados.

Portanto, certifique se de conectar alto

falantes passivos a este terminalis

- Para evitar um mais funcionamento, não utilize cabos de alto-telantes emboutidos instalados em seu automável se o aparelho compartita um cabo negativo (-) comum com os

- Não intangue os cabos positivos e negativos de saída para os alto-falantes.

Notas sobre a conexão

Se os alto-falantes e o amplificador estiverem conectados de forma incorreta, "FAILURE" aparecerá no visor. Neste caso, certifique-se de que os alto-falantes e o amplificador este/am conectados corretamente.

Atenção: Dependendo do tipo do automóvel, no ato da instalação do aparelho, os conectores ② e ③ (parte em destaque na figura) podem ser cortados de forma adequada, para que e conexão seja efetuada. Porém, caso ocorr erro de conexão no ato da instalação do aparelho, a garantia será invalidada.

* O AUDIO OUT (saída de áudio) pode ser ajustado em SUB ou REAR. Ver detalhes no manual de instruções.

CONECTOR 4
Pino	Cor Conexio
1	Violeta	Alto falante trasciro direito +
2	Alto falante trasciro direito -
3	Cinzé	Alto falante dianteiro direito +
4	Alto falante dianteiro direito
5	Brunco	Alto falante dianteiro esquerdo +
6	Alto falante dianteiro esquerdo -
7	Veste	Alto falante trasciro esquerdo +
8	Alto falante trasciro esquerdo -

As posições negativas 2, 4, 6 e 8 são listradas.

		CONECTOR®
Pino Cor Conexiao
4	Amarelo	Para o terminal de alimentação 112V que está energizado permanemamente. Certificação se de conectar o cabe preto primeira.
5	Aval Pina a caixa	de controla da antenna elétrica.
7	Vormelho	Para o terminal de alimentação de 112V que se energiza quando o chave de ignição e acionada. Certificação de conectar o cabe preto primeira. Na caso de automóveis sem a posição acessófices na chave de ignição, este ao terminal +12V energizado permanemamente.
8	Preto	Para um ponta mecânico do automóvel cibassiro. Primeira corrente o cabe preto, depois o amarelo e o vernelho.

As posições 1, 2, 3 e 6 não têm pinos.
