MANUAL DE UTILIZADOR MEX-BT4707U SONY

• Escolha cuidadosamente o local de instalação do aparelho para não atrapalhar o motorista na direção.
• Evite instalar o aparelho em locais sujeitos à poeira, sujeira, vibração excessiva, infiltrações ou altas temperaturas, como sob luz direta do sol ou próximo ao ar
  quente do aquecedor.
• Utilize somente as peças e acessórios fornecidos para uma instalação segura e firme.

Como colocar e destacar o painel frontal

Antes de instalar o aparelho, destaque o painel frontal.

A Para colocar

MEX-BT3707U

Alinhe o furo Ⓐ do painel frontal no pino do lado Ⓑ do aparelho, conforme a ilustração, depois empurre levemente o lado esquerdo para dentro, até que faça um clique.

MEX-BT4707U

Coloque o furo do lado Ⓐ do painel frontal no pino do lado Ⓑ do aparelho e depois empurre levemente o lado esquerdo até que se encaixe firmemente.

Antes de destacar o painel frontal, certifique-se de pressionar (OFF) para desligar o aparelho. Pressione para destravar o painel frontal. Depois puxe-o pelo lado esquerdo em sua direção.

MEX-BT4707U

Antes de destacar o painel frontal, pressione (OFF) para desligar o aparelho. Pressione (OPEN) para abrir o painel frontal. Deslize o painel frontal para o lado direito, depois puxe-o gentilmente pelo canto esquerdo.

Peças para instalação e conexões

Os números em círculo estão relacionados com os números citados neste manual.

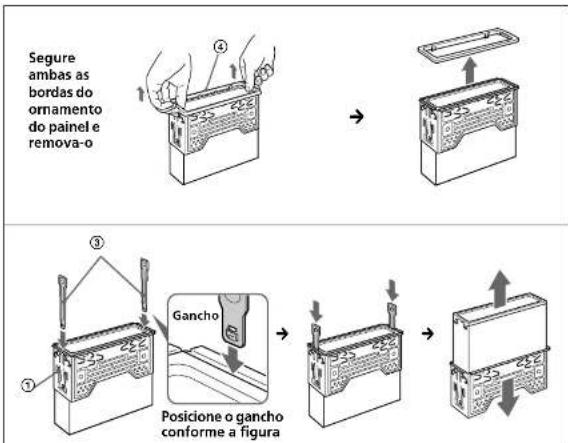

Removendo o ornamento do painel e o suporte de fixação

Antes de instalar o aparelho, remova o ornamento ④ e o suporte ①.

SONY

4-137-406-11(1)

Sistema de Áudio Bluetooth®

Manual de Instalação/Conexões

MEX-BT3707U

MEX-BT4707U

© 2009 Sony Corporation Impresso no Brasil

Exemplo de montagem

1

Cuidado

Manuseie o suporte de fixação ① cuidadosamente para evitar machucar os dedos.

2

Dobre as garras

Note

Antes de instalar, certifique-se de que as cavidades nos lados do suporte ① estejam dobradas 2 mm para dentro. Se as cavidades estiverem relas ou dobradas para fora, o aparelho não será instalado seguramente. Certifique-se de que as 4 garras do ornamento do painel ④ estão encaixadas apropriadamente nas cavidades do aparelho.

3

Atenção!

Ao instalar o aparelho, assegure-se de instalar o pino de fixação traseiro Ⓗ, como mostra a ilustração em detalhe. Isto evitará futuros problemas de leitura do CD.

Conexões

Precauções referentes às conexões

Certifique-se de instalar este aparelho no painel frontal do automóvel, pois a parte traseira do aparelho fica quente durante o uso.

• Este aparelho foi projetado para operar somente em 12 V CC com terra negativo.
• Antes de efetuar as conexões, desconecte o terminal terra da bateria do automóvel para evitar curto-circuito.
• Não coloque os cabos embaixo de parafusos e nem os prenda nas partes móveis do automóvel (ex. no trilho do assento).
• Conecte os cabos de alimentação somente após a conexão de todos os outros cabos.
• Certifique-se de conectar o cabo de alimentação vermelho ao terminal positivo de 12 V, que deverá estar energizado com a chave de ignição na posição acessórios.
• Todos os fios terra devem ser ligados a um único ponto de aterramento
• Conecte o cabo amarelo a um circuito livre do automóvel de corrente nominal superior a do fusível do aparelho. Se conectar este aparelho em série com outros equipamentos estéreo, a corrente nominal do circuito do automóvel, onde os equipamentos estão conectados, deve ser superior à soma da potência nominal do fusível dos equipamentos. Se não houver circuitos de automóvel de potência nominal igual à do fusível do aparelho, conecte o aparelho diretamente à bateria, porém, é imprescindível intercalar um fusível de amperagem idêntica à do aparelho, próximo ao terminal positivo da bateria. Se não houver circuitos do automóvel disponíveis para conectar o aparelho, conecte-o-a um circuito de automóvel de potência nominal superior à do fusível do aparelho, de forma que não desativem outros circuitos quando o fusível queimar.
• A utilização de instrumentos ópticos com este aparelho pode aumentar o risco de lesões nos olhos.
• Para sua segurança, certifique-se de isolar todo o cabo que não for conectado.
• Não cubra os furos de ventilação pois se o fizer o aparelho poderá se aquecer.

Tecla RESET

Quando a instalação e a conexão estiverem terminadas, pressione a tecla RESET com uma caneta ou um objeto pontiagudo. A tecla RESET está localizada no lado esquerdo do aparelho, quando o painel frontal está destacado.

Advertência sobre a instalação em um automóvel sem a posição ACC (acessório) na chave de ignição - Função Power Select

Após desligar o motor, certifique-se de ajustar a função de desligamento automático. Para mais detalhes, veja o manual de instruções fornecido. O aparelho será desligado completa e automaticamente no tempo ajustado após o aparelho ser desligado, para prevenir a descarga da bateria. Se você não ajustar a função de desligamento automático, mantenha pressionada a tecla (OFF) no aparelho por aproximadamente 2 segundos para desligar a indicação de relógio. Pressionando OFF momentaneamente, a indicação do relógio não será desligada, podendo com isso, descarregar a bateria.

Diagrama da conexão

Exemplo B

(somente para MEX-BT3707U)

Notas:

• Quando conectar um único CD changer, ou outro dispositivo opcional, conecte-o diretamente ao apareirho.
• Este aparelho não é compatível com o sintonizador de rádio XM, XMDSON100.
• Não é possível conectar dois ou mais sintonizadores de rádio satélite (XM/SIRIUS) ao XA-C40, ao mesmo lemno
• Quando utilizar um sintonizador de rádio satélite, certifique-se de conectá-lo ao terminal INPUT 1 do XA-C40.

* Equipamento não fornecido.

Notas sobre o cabo de controle e

alimentação

• O lio do controle de antena elétrica (azul) tornoso +12 VCC quando o rácio o igado.
• Se o automóvel possuir uma antena elétrica de FEMAM, será necessário cancelar o cabo de controle de alimentação da antena (azul) ou o cabo de controle de alimentação de acessório (vermetho) ao terminal de alimentação da antena.
• A antenna elétrica sem a caixa relé não deverá ser utilizada com este aparelho.

Conexão de proteção da memória

Quando o fió de alimentação amarolo estivor conectada a um ponto de lensão permanente de 12 V. o circuito de memorização estará senores alimentado, mesmo quando a chave de ignição estiver desigada.

Notas sobre a conexão dos alto-falantes

• Antes de conectar os alto-faisantes, desigue o anapcho.
• Utilize alto-falantes com impedência de 4 a 8 ohms, com a potência máxima adequada, do contrário, os alto-falantes podem ser
  danificados:
• Não conecte os terminais dos alto-falantes ao chassis do automível e nem o terminal do alto-falante direito ao esquerdo.
• Não conecte o fio terra do apareirno ao terminal negativo (-) do alto-falante.
• Não tene conectar os alto-felantes em paralelo.
• Não conecte nenhum alto-felante ativo (com oquitador intercol os termineio do

amplicada inste/ os terranise de apareho, porque podem ser danificados. Portanto, certifique-se de conectar

• Pars evitar um mau funcionamento, não utilize cabos de alto-falantes embutidos instalados em seu automóvel se o aparelho compartilha um cabo negativo (-) comum com os alto-falantes esquendo o direito.
• Não interigue os cabos positivos e negativos de saída dos alto-falantes.

Notas sobre a conexão

So os alto-falantes e o amplificador estvorom conectados de forma incorreia, "FAILURE" aparecerá no visor. N°ste caso, certifique-se do que os alto-falantes e o amplificador estejam conectados constamente.

Atenção: Dependendo do tipo do automóvel, no ato da instalação do aparelho, os conectores ④ e ⑤ (parte em destaque na figura) podem ser cortados de forma adequada para que a conexão seja efetuada. Porém, caso picorna erro de conexão no ato da instalação do aparelho, a garantia será invalidada.

CONECTOR 2
Pino Cor Conexão
1 Violeta Alto-falante trasciro direito +
2 Alto-falante trasciro direito -
3 Cinta Alto-falante dianteiro direito +
4 Alto-falante dianteiro direito -
5 Branco Alto-falante dianteiro esquerdo +
6 Alto-falante dianteiro esquerdo -
7 Vorte Alto-falante trasciro esquerdo -
8 Alto-falante trasciro esquerdo -

As posições negativas 2, 4, 6 e 8 possuem lista preta contínua.

** BUS AUDIO IN/SUB OUT (MONO) estão disponíveis somente para o modelo MEX-BT3707U. SUB AUDIO OUT está disponível somente para o modelo MEX-BT4707U.

		CONECTOR®
Pino Cor Conexto
1	Amurdo	Para o terminal de alimentação +12V que está energizado permanentemente. Certificaque se de conectar o cabo preto perinácio.
5	Azul	Para a cabo de controle da antenna alétrica.
6*	Lanjanja	Para o terminal de alimentação de -12V da chave contraladora das hizes da papel do vecato.
7	Veimellho	Para o terminal de alimentação de +12V que se energiza quando a chave de ignição e acetonada. Certificaque se de conectar o cabo preto primário. Na uso de automóveis sem a posição acessórios na chave de ignição, ligar este ao terminal +12V energado permanentemente.
8	Preto	Para um pronto metálica do automóveis (chassão). Primário correcte o cabe preto, depois e amarelo e o vermelho.

* As posições 1, 2 e 3 não têm pinos; e a posição 6 está disponível somente para o modelo MEX-BT4707U.
