MANUAL DE UTILIZADOR IHT961S2XUK GORENJE

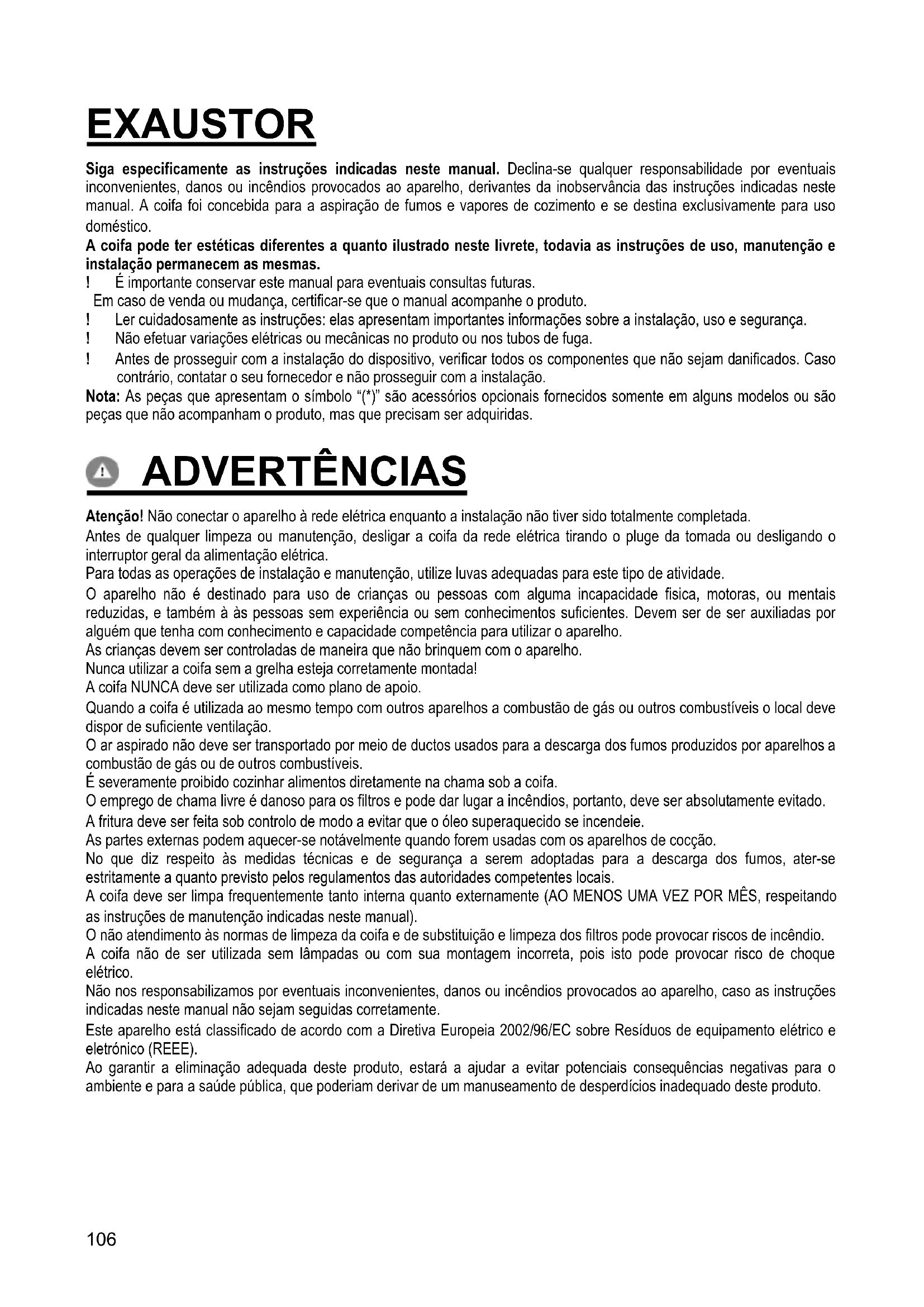

• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Sugestões para uma utilização correta, de modo a reduzir o impacto ambiental: LIGUE a coifa na velocidade mínima quando começar a cozinhar e mantenha-a em função por mais alguns minutos após ter terminado. Aumente a velocidade somente em caso de muita fumaça ou vapor e use as velocidades altas somente em situações extremas. Substitua o(s) filtro(s) a carvão quando necessário, para manter uma boa eficiência na redução dos odores. Limpe o(s) filtro(s) para gordura quando necessário para manter uma boa eficiência do filtro para gordura. Use o diâmetro máximo do sistema de condutas indicado neste manual para otimizar a eficiência e minimizar o ruído. ATENÇÃO! A não instalação dos parafusos e elementos de fixação, conforme estas instruções, pode resultar em riscos elétricos. USO A coifa é fabricada para ser utilizada na versão aspirante, com exaustão externa do ar, ou filtrante, com recirculação interna. Versão aspirante Os vapores são evacuados para o exterior por meio de um tubo de descarga fixado á flange de conexão que se encontra sobre o exaustor. O diâmetro do tubo de descarga deve ser equivalente ao diâmetro do anel de conexão. Na parte horizontal o tubo deve ter uma leve inclinação para cima (cerca de 10°) de modo a poder transportar o ar para fora mais facilmente. Se o exaustor for dotada de filtros de carvão ativo, estes deverão ser tirados. Conectar a coifa ao tubos e orifícios de descarga de parede com diâmetro equivalente à saída de ar (flange de união). O uso de tubos ou orifícios de descarga de parede com diâmetro inferior pode provocar a diminuição da performance de aspiração e um drástico aumento do ruído. Não nos responsabilizamos a este respeito. ! Utilizar um tubo condutor com o comprimento não inferior ao indicado. ! Utilizar um tubo condutor com o menor número possível de curvas (ângulo máximo da curva: 90ºC 90°). ! Evitar alterações drásticas da seção do tubo (diâmetro). ! Usar um tubo condutor com o interior mais liso possível. ! O material do tubo condutor deve ser aprovado e estar em conformidade com a lei. Versão filtrante Deve ser utilizado um filtro de carvão ativo, disponível junto ao seu revendedor. O ar aspirado será desengordurado e desodorizado antes de ser reintroduzido no ambiente através da grelha superior.108 INSTALAÇÃO A distância mínima entre a superfície de suporte dos recipientes sobre o fogão e a parte mais baixa da coifa não deve ser inferior a 50cm no caso de fogões elétricos e 65cm no caso de fogões a gás ou combinados. Se as instruções de instalação do fogão a gás especificarem uma distância maior, deve-se levar em conta esta indicação. Conexão elétrica A voltagem da rede elétrica deve corresponder à voltagem indicada na etiqueta das características situada no interior da coifa. Se dotada de ficha, conectar a coifa a uma tomada em conformidade com as normas vigentes posta em zona acessível,mesmo depois da instalação. Se não dotada de ficha (conexão direta à rede) ou a tomada não se encontra em zona acessível,mesmo depois da instalação, aplicar um interruptor bipolar em conformidade com a norma que assegure a desconexão completa da rede nas condições da categoria de sobretensão III, conformemente às regras de instalação. Atenção! Antes de conectar novamente o circuito da coifa com a alimentação elétrica, verificar seu funcionamento, atentar sempre para que o cabo de rede esteja montado corretamente. O exaustor está equipado com um cabo de alimentação especial; no caso do cabo ficar danificado, efectuar um pedido ao serviço de assistência técnica. Montagem Produto com peso excessivo. A movimentação e a instalação do exaustor devem ser feitas por pelo menos duas ou mais pessoas. Antes de iniciar a instalação:

• Verificar que o produto adquirido tenha dimensões adequadas para a área escolhida de instalação.

• Tirar o/s filtro/s de carvão ativado (*) se fornecidos (ver também o parágrafo relativo). Este/s deve/m ser remontado/s somente caso se deseje utilizar a coifa na versão filtrante.

• Verificar que dentro da coifa não haja (por motivos de transporte) materiais extras (por exemplo envelopes com parafusos (*), garantias (*) etc.), eventualmente tirar e conservar.

• Se possível desconectar e deslocar a instalação solta ou fazer correr o vidro abrindo-o de modo a acessar mais facilmente a parede na parte traseira. Caso contrário, colocar uma cobertura espessa e protetiva sobre a bancada e o plano de cozimento para protegê-los contra danos ou entulho. Selecionar uma superfície plana para montar a unidade. Cobrir tal superfície com uma cobertura de proteção e colocar em seu interior todas as partes da coifa e as ferramentas.

• Além disso, verificar que nas proximidades da área de instalação da coifa (em área acessível também com a coifa montada) uma tomada elétrica se encontre a disposição e seja possível conectar-se a um dispositivo de descarga fumos para o externo (somente Versão aspirante).

• Executar todos os trabalhos de alvenaria necessários (por ex: instalação de uma tomada elétrica e/ou tubo para a passagem do tubo de descarga). A coifa é dotada de buchas de fixação adequadas à maior parte das paredes/tetos.No entanto é necessário que um técnico qualificado faça sua instalação. A parede/teto deve ser suficientemente robusta para suportar o peso da coifa.109 FUNCIONAMENTO Usar a potência de aspiração no caso de uma maior concentração de vapor de cozimento. Aconselhamos ligar a aspiração 5 minutos antes de iniciar a cozinhar e de deixá-la em funcionamento por aproximadamente 15 minutos após o término do cozimento. IHT971S2XBG - IHT961S2X

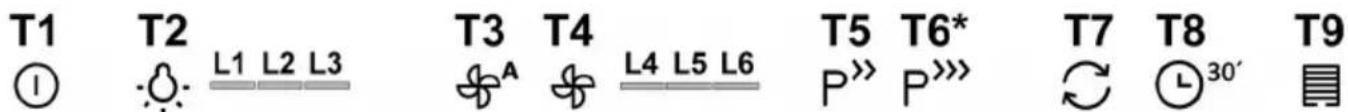

Para selecionar as funções do exaustor é suficiente tocar os comandos. T1. Stand by (painel de controle desligado – todas as funções desabilitadas) / ON (painel de controle ligado) Nota: Depois de aproximadamente um minuto de inutilização do exaustor (aspiração e luz) retornará automaticamente em stand/by. T2. ON/OFF luzes - com as luzes acesas, tocar a faixa de led SL1 com os dedos para a direita ou para a esquerda, para aumentar ou diminuir a intensidade da luz. Nota: a luz se acende, na última intensidade predefinida, antes do desligamento. T3. ON/OFF Funcionamento automático O exaustor ajusta automaticamente a velocidade (potência) de aspiração 2 para aumentar, se as condições ambientais detectadas pelo sensor do exaustor exigem. Em ausência de variações nas condições ambientais, após 10 minutos (se o exaustor já se encontra na velocidade (potência) de aspiração 1), o exaustor desliga-se automaticamente. Nota: para garantir o uso adequado desta função efetuar antes a "Definição dos parâmetros para o Funcionamento automático" (ver parágrafo correspondente). Nota: Durante o funcionamento automático, se o usuário age sobre outras funções que regulam a velocidade, a função de auto ventilação desliga-se automaticamente. T4. ON/OFF Motor - com o motor ligado, tocar a faixa de led SL2 com os dedos para a direita ou para a esquerda, para aumentar ou diminuir a velocidade (potência) de aspiração. Nota: o motor acende-se na última velocidade (potência) de aspiração predefinida, antes do desligamento. T5. ON/OFF velocidade (potência) de aspiração intensiva “POWER BOOST” (temporizada) Nota: Após 5 minutos de funcionamento, o exaustor retorna ao estado precedente. T6. ON/OFF velocidade (potência) de aspiração intensiva “POWER BOOST x 2” (temporizada) Nota: Após 5 minutos de funcionamento, o exaustor retorna ao estado precedente. T7. ON/OFF modalidade de funcionamento "Troca de ar" A cada 50 minutos de inatividade, se acende a velocidade (potência) de aspiração 1 por 10 minutos. T8. ON/OFF Desligamento retardado da velocidade (potência) de aspiração. Nota: esta função é disponível nas velocidades selecionáveis com a tecla T4. Pressionar uma ou mais vezes para selecionar o tempo de desligamento retardado que se deseja definir (10-20-30 minutos) T9. Indicador e reset saturação filtros A tecla se acende automaticamente em luz fixa, quando for necessário efetuar a manutenção do filtro de gordura. A tecla se acende automaticamente com a luz piscando, quando for necessário efetuar a manutenção do filtro de carvão. Após a realização da manutenção, com o exaustor desligado e a tecla ativada, pressionar a tecla por mais de 3 segundos para fazer o reset do indicador de saturação do filtro, repetir a operação se necessário (por exemplo, se110 ambos os filtros estiverem saturados). Ativação do indicador de saturação do filtro de carvão O indicador de saturação do filtro de carvão está normalmente desativado. Para ativá-lo, proceder da seguinte forma: Com o display aceso (ON) e a aspiração desligada (OFF) pressionar contemporaneamente as teclas T8 e T9 por mais de 3 segundos, a tecla T9 se acenderá com luz fixa por cerca de 5 segundos, para indicar a ativação bem sucedida. Para desativar, reperir a operação, a tecla T9 irá piscar por cerca de 5 segundos, para indicar a ativação bem sucedida. Regulação dos parâmetros para o Funcionamento automático Para garantir um uso adequado do funcionamento automático, efetuar a “Calibração do exaustor" e a "Seleção da placa de fogão". Calibração do exaustor Com o display aceso (ON) e a aspiração desligada (OFF), pressionar a tecla T4 por 5 segundos. A velocidade (potência) de aspiração 2 começa a funcionar e a tecla T4 pisca, para indicar que està iniciando a calibração do exaustor, que durará por cerca de 15 minutos. Nota: para interromper a calibração, pressionar a tecla T4 por 5 segundos; a calibração será invalidada e deverá ser repetida posteriormente. Seleção da placa de fogão Com o display aceso (ON) e a aspiração desligada (OFF), pressionar a tecla T3 por 5 segundos. As teclas T3, T5 e T6 se acendem. Pressionar a tecla T5 em caso de placa de fogão à gás – a tecla piscará para indicar a seleção bem sucedida. Pressionar a tecla T6 em caso de placa de fogão elétrico - a tecla piscará para indicar a seleção bem sucedida.111

Para selecionar as funções do exaustor é suficiente tocar os comandos. T1. Stand by (painel de controle desligado – todas as funções desabilitadas) / ON (painel de controle ligado) Nota: Depois de aproximadamente um minuto de inutilização do exaustor (aspiração e luz) retornará automaticamente em stand/by. T2. ON/OFF luzes Apenas em alguns modelos (veja o diagrama acima): pressionar várias vezes para selecionar a intensidade da luz desejada: L1 : pouca luz L2 : luce média L3 : luce alta pressionar novamente para desligar as luzes. T3. ON/OFF Funcionamento automático O exaustor ajusta automaticamente a velocidade (potência) de aspiração 1 para aumentar, se as condições ambientais detectadas pelo sensor do exaustor exigem. Em ausência de variações nas condições ambientais, após 10 minutos (se o exaustor já se encontra na velocidade (potência) de aspiração 1), o exaustor desliga-se automaticamente. Nota: para garantir o uso adequado desta função efetuar antes a "Definição dos parâmetros para o Funcionamento automático" (ver parágrafo correspondente). Nota: Durante o funcionamento automático, se o usuário age sobre outras funções que regulam a velocidade, a função de auto ventilação desliga-se automaticamente. T4. Seleção manual da velocidade (potência) de aspiração: L4 : velocidade (potência) de aspiração 1 L5 : velocidade (potência) de aspiração 2 L6: velocidade (potência) de aspiração 3 pressionar novamente para desligar o exaustor (OFF). Nota: a seleção manual exclui todas as outras funções definidas relativa à aspiração. T5. velocidade (potência) de aspiração intensiva “POWER BOOST” (temporizada) Nota: Após 5 minutos de funcionamento, o exaustor retorna ao estado precedente. Pressionar a tecla T4 para voltar antecipadamente para o estado anterior. T6*. (Apenas em alguns modelos) velocidade (potência) de aspiração intensiva “POWER BOOST x 2” (temporizada) Nota: Após 5 minutos de funcionamento, o exaustor retorna ao estado precedente. Pressionar a tecla T4 para voltar antecipadamente para o estado anterior. T7. ON/OFF modalidade de funcionamento "Troca de ar" A cada 50 minutos de inatividade, se acende a velocidade (potência) de aspiração 1 por 10 minutos. T8. ON/OFF Desligamento retardado da velocidade (potência) de aspiração (cerca de 30 minutos) Nota: esta função é disponível nas velocidades selecionáveis com a tecla T4. T9. Indicador e reset saturação filtros A tecla se acende automaticamente em luz fixa, quando for necessário efetuar a manutenção do filtro de gordura. A tecla se acende automaticamente com a luz piscando, quando for necessário efetuar a manutenção do filtro de carvão. Após a realização da manutenção, com o exaustor desligado e a tecla ativada, pressionar a tecla por mais de 3 segundos para fazer o reset do indicador de saturação do filtro, repetir a operação se necessário (por exemplo, se ambos os filtros estiverem saturados). Ativação do indicador de saturação do filtro de carvão O indicador de saturação do filtro de carvão está normalmente desativado. Para ativá-lo, proceder da seguinte forma: Com o display aceso (ON) e a aspiração desligada (OFF) pressionar contemporaneamente as teclas T8 e T9 por mais de 3 segundos, a tecla T9 se acenderá com luz fixa por cerca de 5 segundos, para indicar a ativação bem sucedida. Para desativar, reperir a operação, a tecla T9 irá piscar por cerca de 5 segundos, para indicar a ativação bem sucedida.112 Regulação dos parâmetros para o Funcionamento automático Para garantir um uso adequado do funcionamento automático, efetuar a “Calibração do exaustor" e a "Seleção da placa de fogão". Calibração do exaustor Com o display aceso (ON) e a aspiração desligada (OFF), pressionar a tecla T4 por 5 segundos. A velocidade (potência) de aspiração 2 começa a funcionar e a tecla T4 pisca, para indicar que està iniciando a calibração do exaustor, que durará por cerca de 15 minutos. Nota: para interromper a calibração, pressionar a tecla T4 por 5 segundos; a calibração será invalidada e deverá ser repetida posteriormente. Seleção da placa de fogão Com o display aceso (ON) e a aspiração desligada (OFF), pressionar a tecla T3 por 5 segundos. Modelo com 2 níveis de potência intensiva T5 (POWER BOOST) e T6 (POWER BOOST x 2) As teclas T3, T5 e T6 se acendem. Pressionar a tecla T5 em caso de placa de fogão à gás – a tecla piscará para indicar a seleção bem sucedida. Pressionar a tecla T6 em caso de placa de fogão elétrico - a tecla piscará para indicar a seleção bem sucedida. Modelo com 1 nível de potência intensiva T5 (POWER BOOST) As teclas T3, T7 e T8 se acendem. Pressionar a tecla T7 em caso de placa de fogão à gás – a tecla piscará para indicar a seleção bem sucedida. Pressionar a tecla T8 em caso de placa de fogão elétrico - a tecla piscará para indicar a seleção bem sucedida.113 MANUTENÇÃO Atenção! Antes de qualquer operação de limpeza ou manutenção, desconectar a coifa da rede elétrica tirando o pluge da tomada ou desligando o interruptor geral da alimentação elétrica. Limpeza O exaustor deve ser limpo frequentemente, interna e externamente (pelo menos com a mesma frequência com a qual se efectua a manutenção dos filtros antigorduras). Para a limpeza use um pano umedecido com detergentes líquidos neutros. Evite o uso de produtos contendo abrasivos. NÃO UTILIZE ÁLCOOL! Atenção: O não cumprimento das instruções fornecidas para a limpeza do aparelho e para a limpeza ou substituição do filtro pode provocar riscos de incêndio. O fabricante não se responsabiliza por danos causados ao motor ou decorrentes de incêndio, provocados por uma manutenção inadequada ou pelo não cumprimento das indicações de segurança citadas neste manual. Filtro antigordura Fig. 24-29 Capta as partículas de gordura derivantes do cozimento. O Filtro de gordura deve ser limpo uma vez por mês com detergentes não agressivos. O filtro pode ser lavado manualmente ou em máquina de lavar louça a baixas temperaturas e com ciclo breve. O filtro metálico para a gordura pode perde cor com as lavagens na máquina da louça, mas suas características de filtração não se alteram. Para desmontar o filtro anti gordura puxe o puxador de libertação com mola. Filtro de carvão ativo (só para a versão filtrante) Fig. 26 Retém os odores desagradáveis produzidos durante a preparação de alimentos. A saturação do filtro de carvão activado se verifica após um uso mais ou menos prolongado em função do tipo de cozinha e da regularidade da limpeza do filtro de gorduras. Em todo caso, é necessário substituir o cartucho no máximo cada 4 meses. NÃO pode ser lavado ou regenerado. Substituição das lâmpadas A coifa è dotada de um sistema de iluminação baseada na tecnologia LED. Os LED garantem uma iluminação melhor e uma duração de até 10 vezes maior que as lâmpadas tradicionais e economizam 90% de energia elétrica. Para a substituição contatar o serviço de assistência técnica.114
