Zīmols	Gorenje
Modelis	IHT961S2XUK
Produkta veids	Tvaika nosūcējs
Izmantošana	Ārējās izvadīšanas vai recirkulācijas versija (ogles filtrs pēc izvēles)
Elektroapgāde	220-240 V ~ 50 Hz (pārbaudīt datu plāksnīti)
Motora jauda	Nav norādīts (skatīt datu plāksnīti)
Ātrumu skaits	3 manuālie ātrumi + 2 intensīvie Power Boost ātrumi (ar 5 minūšu taimeri)
Automātiskā funkcija	Jā, ar tvaiku noteikšanas sensoru un kalibrēšanu
Gaisa atsvaidzināšanas funkcija	Jā, aktivizējas ik pēc 50 minūtēm dīkstāvē uz 10 minūtēm 1. ātrumā
Aizkavētā izslēgšanās	Jā, regulējams no 10 līdz 30 minūtēm
Apgaismojums	LED, regulējama intensitāte (pieskāriena slīdēšana vai pakāpeniski atkarībā no modeļa)
Vadības ierīces	Pieskāriena (LED josla ar jutīgām pogām)
Filtru piesātinājuma indikators	Jā, tauku filtram (nemainīga gaisma) un ogles filtram (mirgošana, manuāla aktivizēšana)
Tauku filtrs	Metāla, mazgājams trauku mazgājamā mašīnā (ikmēneša tīrīšana)
Aktīvās ogles filtrs	Pēc izvēles recirkulācijas versijai, jāmaina ik pēc 4 mēnešiem maksimāli
Minimālais attālums no plīts	65 cm gāzes/jauktai plītij, 50 cm elektriskajai plītij
Gaisa izvada diametrs	Nav norādīts (skatīt savienojuma atloku)
Materiāli	Nerūsējošais tērauds (iespējams)
Svars	Nav norādīts
Izmēri (P x D x A)	Nav norādīti (modelis 90 cm? pārbaudīt tehnisko datu lapu)
Uzstādīšanas veids	Sienas vai zem skapja stiprinājums (atkarībā no konfigurācijas)
Drošība	Automātiska izslēgšanās pēc 1 minūtes bez darbības, aizsardzība pret atklātu liesmu
Apkope	Ikmēneša ārējā tīrīšana, ikmēneša tauku filtra mazgāšana, ogles maiņa ik pēc 4 mēnešiem
Remontējamība	LED nomaiņa ar servisa tehniķi, rezerves daļas pieejamas

Bieži uzdotie jautājumi - IHT961S2XUK GORENJE

Kāds ir minimālais attālums starp tvaika nosūcēju un plīti?

Elektriskajai plītij minimālais attālums ir 50 cm; gāzes vai jauktai plītij tas ir 65 cm. Vienmēr ievērojiet plīts ražotāja norādījumus.

Kā uzstādīt tvaika nosūcēju recirkulācijas versijā?

Recirkulācijas izmantošanai jāuzstāda aktīvās ogles filtrs (iegādājams atsevišķi). Gaiss tiek attaukots un atsvaidzināts, pirms tiek izvadīts atpakaļ telpā caur augšējo režģi.

Kā tīrīt metāla tauku filtru?

Tauku filtrs jātīra reizi mēnesī. To var mazgāt ar rokām ar neagresīvu mazgāšanas līdzekli vai trauku mazgājamā mašīnā zemā temperatūrā īsā ciklā. Krāsas maiņa neietekmē tā efektivitāti.

Kad jāmaina ogles filtrs?

Ogles filtrs jāmaina maksimāli ik pēc 4 mēnešiem vai biežāk, ja tvaika nosūcējs tiek intensīvi lietots. To nevar mazgāt vai atjaunot.

Kā atiestatīt filtru piesātinājuma indikatoru?

Pēc filtru tīrīšanas vai nomaiņas, ar izslēgtu tvaika nosūcēju un T9 pogu ieslēgtu, nospiediet T9 ilgāk par 3 sekundēm. Ja abi filtri ir piesātināti, atkārtojiet darbību.

Kā aktivizēt automātisko režīmu?

Automātiskais režīms tiek aktivizēts, nospiežot T3 pogu. Tvaika nosūcējs automātiski pielāgo sūkšanas ātrumu atbilstoši noteiktajiem tvaikiem. Optimālai darbībai vispirms veiciet kalibrēšanu (nospiediet T4 uz 5 s) un plīts veida izvēli (nospiediet T3 uz 5 s).

Kā izmantot Power Boost ātrumus?

Intensīvie Power Boost ātrumi (T5 un T6) tiek aktivizēti ar vienu pieskārienu. Tie darbojas 5 minūtes, pēc tam tvaika nosūcējs automātiski atgriežas iepriekšējā ātrumā. Power Boost x2 ir vēl jaudīgāks.

Ko darīt, ja LED apgaismojums vairs nedarbojas?

LED apgaismojums jāmaina kvalificētam tehniķim. Sazinieties ar Gorenje tehniskā atbalsta dienestu, lai pasūtītu un uzstādītu jaunu spuldzi.

Vai es varu izmantot tvaika nosūcēju bez tauku filtra?

Nē, tvaika nosūcēju nekad nedrīkst darbināt bez pareizi uzstādīta režģa (tauku filtra). Tas rada ugunsbīstamību un bojā motoru.

Kā aktivizēt ogles filtra piesātinājuma indikatoru?

Ar ieslēgtu tvaika nosūcēju un izslēgtu sūkšanu, vienlaicīgi nospiediet T8 un T9 pogas ilgāk par 3 sekundēm. T9 poga iedegas uz 5 s, lai apstiprinātu aktivizēšanu. Lai deaktivizētu, atkārtojiet darbību.

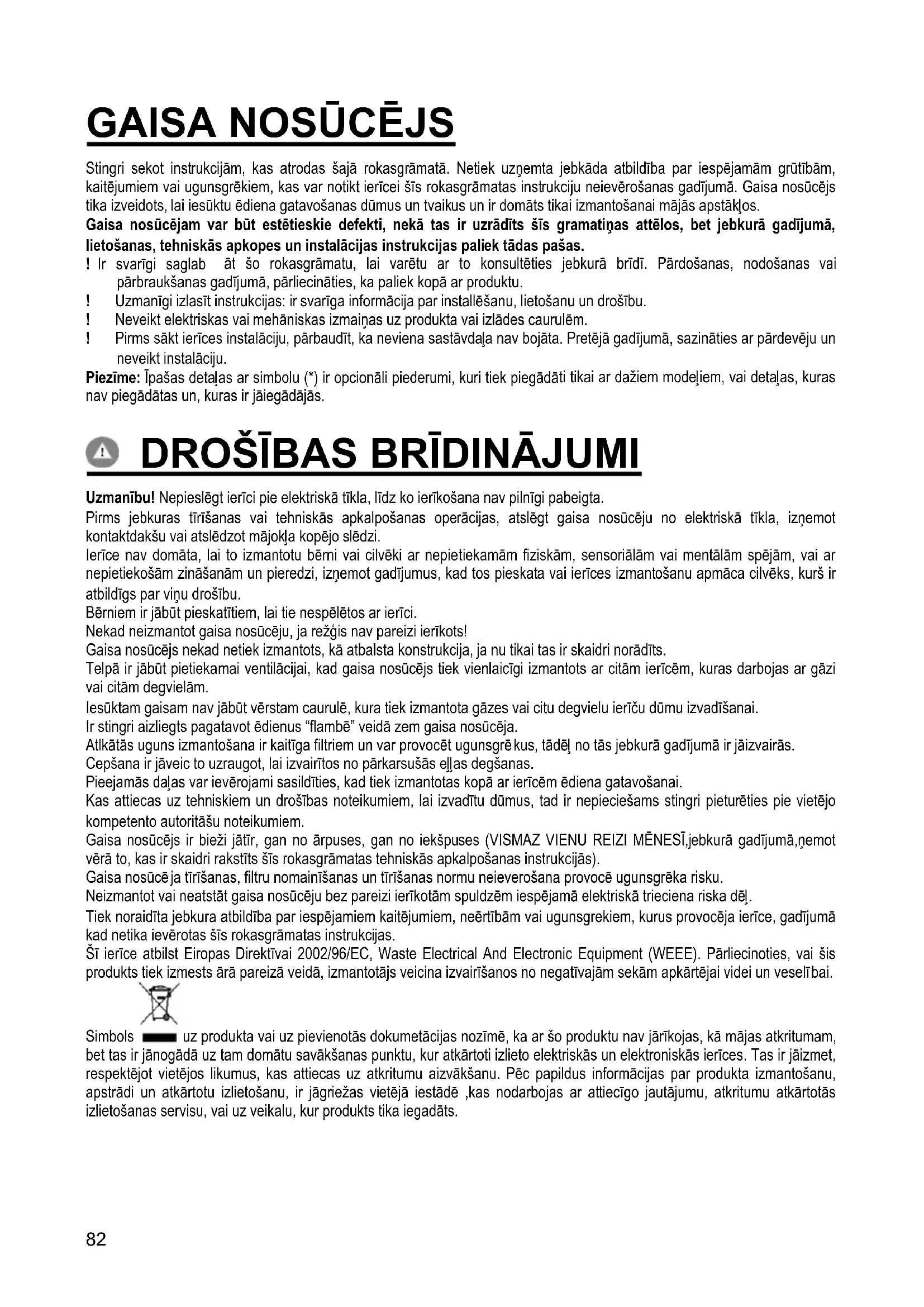

LIETOŠANAS INSTRUKCIJA IHT961S2XUK GORENJE

Stingri ievērojiet šajā rokasgrāmatā sniegtos norādījumus. Ražotājs neuzņemas atbildību par iespējamām problēmām, bojājumiem vai ugunsgrēkiem, kas var rasties ierīces lietošanas laikā, ja netiek ievēroti šīs rokasgrāmatas norādījumi. Gaisa nosūcējs ir paredzēts ēdiena gatavošanas dūmu un tvaiku iesūkšanai, un tas ir paredzēts tikai lietošanai mājas apstākļos.

Gaisa nosūcējam var būt estētiski defekti, kas nav redzami šīs rokasgrāmatas attēlos, taču jebkurā gadījumā lietošanas, tehniskās apkopes un uzstādīšanas instrukcijas paliek tādas pašas.

! Ir svarīgi saglabāt šo rokasgrāmatu, lai to varētu izmantot jebkurā brīdī. Pārdošanas, nodošanas vai pārvākšanās gadījumā pārliecinieties, ka tā paliek kopā ar produktu.

! Uzmanīgi izlasiet instrukcijas: tajās ir svarīga informācija par uzstādīšanu, lietošanu un drošību. ! Neveiciet elektriskas vai mehāniskas izmaiņas produktam vai izplūdes caurulēm. ! Pirms ierīces uzstādīšanas pārbaudiet, vai neviena sastāvdaļa nav bojāta. Pretējā gadījumā sazinieties ar pārdevēju un neveiciet uzstādīšanu.

Piezīme: Īpašas detaļas ar simbolu (*) ir izvēles piederumi, kas tiek piegādāti tikai ar dažiem modeļiem, vai detaļas, kas nav piegādātas un ir jāiegādājas atsevišķi.

DROŠĪBAS BRĪDINĀJUMI

Uzmanību! Nepievienojiet ierīci elektrotīklam, kamēr uzstādīšana nav pilnībā pabeigta.

Pirms jebkuras tīrīšanas vai tehniskās apkopes darbības atvienojiet gaisa nosūcēju no elektrotīkla, izņemot kontaktdakšu vai atslēdzot mājokļa kopējo slēdzi.

Ierīce nav paredzēta, lai to lietotu bērni vai personas ar nepietiekamām fiziskām, sensorām vai garīgām spējām, vai ar nepietiekamām zināšanām un pieredzi, ja vien tās netiek uzraudzītas vai apmācītas lietot ierīci personas, kas atbildīga par viņu drošību.

Bērni ir jāuzrauga, lai viņi nespēlētos ar ierīci.

Nekad neizmantojiet gaisa nosūcēju, ja režīgs nav pareizi uzstādīts!

Gaisa nosūcēju nekad nedrīkst izmantot kā atbalsta konstrukciju, ja vien tas nav skaidri norādīts.

Telpā ir jānodrošina pietiekama ventilācija, kad gaisa nosūcējs tiek lietots vienlaikus ar citām ierīcēm, kas darbojas ar gāzi vai citām degvielām.

Iesūktais gaiss nedrīkst tikt novadīts caurulē, kuru izmanto gāzes vai citu degvielu ierīču dūmu izvadīšanai.

Ir stingri aizliegts gatavot ēdienus “flambē” veidā zem gaisa nosūcēja.

Atkārtota uguns izmantošana ir kaitīga filtriem un var izraisīt ugunsgrēku, tādēļ no tās jebkurā gadījumā ir jāizvairās.

Cepšana ir jāveic, to uzraugot, lai izvairītos no pārkarsušas eļļas aizdegšanās.

Pieejamās daļas var ievērojami sakarst, ja tās tiek izmantotas kopā ar ēdiena gatavošanas ierīcēm.

Attiecībā uz tehniskajiem un drošības noteikumiem dūmu novadīšanai ir stingri jāievēro vietējo kompetento iestāžu noteikumi.

Gaisa nosūcējs ir bieži jātīra gan no ārpuses, gan no iekšpuses (vismaz reizi mēnesī, jebkurā gadījumā ievērojot šīs rokasgrāmatas tehniskās apkalpošanas instrukcijās skaidri norādīto).

Gaisa nosūcēja tīrīšanas, filtru nomaiņas un tīrīšanas normu neievērošana palielina ugunsgrēka risku.

Neizmantojiet un neatstājiet gaisa nosūcēju bez pareizi uzstādītām spuldzēm, jo pastāv elektriskā trieciena risks.

Mēs noraidām jebkādu atbildību par iespējamiem bojājumiem, neērtībām vai ugunsgrēkiem, ko izraisījusi ierīce, ja nav ievēroti šīs rokasgrāmatas norādījumi.

Šī ierīce atbilst Eiropas Direktīvai 2002/96/EK par elektrisko un elektronisko iekārtu atkritumiem (WEEE). Pareizi izmetot šo produktu, lietotājs palīdz novērst negatīvu ietekmi uz vidi un veselību.

Simbols ■ uz produkta vai tā pavaddokumentācijas nozīmē, ka ar šo produktu nedrīkst rīkoties kā ar sadzīves atkritumiem, bet tas ir jānogādā atbilstošā savākšanas punktā elektrisko un elektronisko iekārtu pārstrādei. Produkts jāizmet saskaņā ar vietējiem atkritumu apsaimniekošanas noteikumiem. Lai iegūtu papildu informāciju par produkta lietošanu, apstrādi un pārstrādi, lūdzu, sazinieties ar vietējo iestādi, atkritumu pārstrādes dienestu vai veikalu, kurā produkts iegādāts.

Ierīce ir izstrādāta, pārbaudīta un ražota saskaņā ar šādām prasībām.

• Drošība: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. - Veiktspēja: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; ISO 3741; EN 50564; IEC 62301. - EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Ieteikumi pareizai lietošanai, lai samazinātu ietekmi uz vidi. Ieslēdziet nosūcēju ar minimālo ātrumu, kad sākat gatavot, un atstājiet to ieslēgtu dažas minūtes pēc gatavošanas pabeigšanas. Palieliniet ātrumu tikai tad, ja ir liels dūmu un tvaiku daudzums, un izmantojiet pastiprināto ātrumu (-us) tikai ārkārtas gadījumos. Ja nepieciešams, nomainiet oglekļa filtru (-us), lai uzturētu labu smaku samazināšanas efektivitāti. Ja nepieciešams, notīriet tauku filtru (-us), lai uzturētu labu tauku filtra efektivitāti. Izmantojiet šajā rokasgrāmatā norādīto maksimālo ventilācijas sistēmas diametru, lai uzlabotu efektivitāti un samazinātu troksni.

UZMANĪBU! Ja netiek uzstādītas skrūves vai fiksācijas ierīces, kā to paredz šīs instrukcijas, tas var izraisīt elektriskās dabas riskus.

IZMANTOŠANA

Gaisa nosūcējs ir veidots, lai to izmantotu iesūkšanas versijā ar evakuāciju uz ārpusi vai filtrēšanas versijā ar iekšējo recirkulāciju.

Iesūkšanas versija

Tvaiki tiek izvadīti uz ārpusi, caur izvadīšanas cauruli, kas ir piefiksēta pie atloka savienojuma.

Izvadīšanas caurules diametram ir jābūt vienlīdzīgam ar savienošanas gredzena diametru.

Uzmanību! Evakuācijas caurule nav dota līdzi un tā ir jāiegādājas.

Horizontālajā daļā caurulei ir jābūt vieglam slīpumam uz augšpusi (aptuveni 10°), tādā veidā, lai varētu pārvietot gaisu uz ārpusi pēc iespējas vienkāršāk.

Ja gaisa nosūcējam ir ogļu filtri, tiem ir jābūt noņemtiem.

Pievienot gaisa nosūcēju pie izvadīšanas sienas caurulēm un atvērumiem ar diametru, kas ir vienāds gaisa izejas diametram (savienošanas atloks).

Sienas izvadīšanas cauruļu un atvērumu izmantošana ar mazāku diametru noteiks iesūkšanas rezultātu pazemināšanos un stipru trokšņu paaugstināšanos.

Tādēļ tiek noraidīta jebkura atbildība šajā sakarā.

! Izmantot garu cauruli, pēc iespējas mazāku. ! Izmantot cauruli ar pēc iespējas mazāk locījumiem (locījuma maksimālais leņķis: 90°). ! Izvairīties no caurules diametra straujām izmaiņām. ! Izmantot cauruli ar pēc iespējas gludāku iekšdaļu. ! Caurules materiālam ir jāatbilst normatīviem.

Versija ar filtru

Iesūktais gaiss tiek attaukots un deodorēts pirms tā nosūtīšanas telpā. Lai izmantotu gaisa nosūcēju šajā versijā, ir nepieciešams ierīkot papildus filtrēšanas sistēmu uz aktīvo ogļu pamata.

IERĪKOŠANA

Minimālajam attālumam starp plīts virsmu, uz kuras tiek novietoti trauki, un gaisa nosūcēja apakšējo daļu jābūt vismaz 50 cm elektriskās plīts gadījumā un 65 cm gāzes vai kombinētās plīts gadījumā.

Ja gāzes plīts uzstādīšanas instrukcijās ir norādīts lielāks attālums, tas ir jāievēro.

Elektriskais pieslēgums

Tīkla spriegumam jāatbilst spriegumam, kas norādīts uz etiķetes gaisa nosūcēja iekšpusē. Ja nosūcējam ir kontaktdakša, pievienojiet to rozetei, kas atbilst spēkā esošajiem noteikumiem un ir pieejama arī pēc uzstādīšanas.

Ja gaisa nosūcējam nav kontaktdakšas (tiešs pieslēgums elektrotīklam) vai kontaktdakša nav pieejama pēc uzstādīšanas, izmantojiet normām atbilstošu divpolu slēdzi, kas nodrošina pilnīgu atslēgšanu no tīkla sprieguma, ievērojot III pārsprieguma kategorijas prasības un uzstādīšanas noteikumus.

Uzmanību! Pirms gaisa nosūcēja pievienošanas elektrotīklam un tā darbības pārbaudes vienmēr pārliecinieties, ka tīkla kabelis ir pareizi pievienots.

Gaisa nosūcējam ir speciāls barošanas kabelis; ja tas ir bojāts, lūdzu, sazinieties ar tehniskā atbalsta dienestu.

Uzstādīšana

Ierīce ir smaga; tās pārvietošanu un montāžu jāveic vismaz divām personām. Pirms uzstādīšanas:

• Pārbaudiet, vai iegādātā produkta izmēri atbilst izvēlētajai uzstādīšanas vietai. - Noņemiet aktīvās ogles filtru(s), ja tie ir piegādāti ar ierīci (skatiet attiecīgo sadaļu). Tie jāuzstāda atpakaļ tikai tad, ja vēlaties izmantot gaisa nosūcēju recirkulācijas režīmā. - Pārbaudiet, vai gaisa nosūcējā nav transportēšanas laikā ievietotu detaļu (piemēram, maisiņu ar skrūvēm, garantijas talonu utt.); ja tādi ir, izņemiet tos un saglabājiet. - Ja iespējams, atvienojiet un pārvietojiet mēbeles, kas atrodas zem vai blakus uzstādīšanas vietai, lai nodrošinātu labāku piekļuvi griestiem/sienai. Pretējā gadījumā aizsargājiet mēbeles un citas virsmas. Izvēlieties līdzenu virsmu un pārklājiet to ar aizsargplēvi, lai novietotu gaisa nosūcēju un tā detaļas. - Pārbaudiet, vai uzstādīšanas vietas tuvumā (arī pēc uzstādīšanas) ir pieejama elektriskā rozete un iespēja pieslēgt izvadkanālu (tikai izsūkšanas režīmam). - Veiciet visus nepieciešamos būvdarbus (piemēram, rozetes uzstādīšana un/vai cauruma izveidošana izvadkanālam).

Gaisa nosūcējs ir aprīkots ar montāžas skrūvēm, kas piemērotas lielākajai daļai sienu/griestu. Tomēr, lai pārliecinātos par materiālu piemērotību konkrētajam sienu/griestu veidam, konsultējieties ar kvalificētu speciālistu. Sienai/griestiem jābūt pietiekami izturīgiem, lai noturētu gaisa nosūcēja svaru.

DARBĪBA

Izmantot augstāku ātrumu īpašas virtuves dūmu koncentrācijas gadījumā. Iesakām ieslēgt iesūkšanu 5 minūtes pirms ēdiena gatavošanas sākšanas un neizslēgt to vēl 15 minūtes pēc ēdiena gatavošanas pabeigšanas.

Lai izvēlētos gaisa nosūcēja funkcijas, pietiek pieskarties komandām.

T1. Standby (vadības panelis ir izslēgts – visas funkcijas ir atslēgtas) / ON (vadības panelis ir ieslēgts)

Piezīme: Pēc aptuveni vienas minūtes gaisa nosūcēja nedarbošanās (iesūkšana un gaismas), tas automātiski atgriežas standby režīmā.

T2. ON/OFF gaismas

- kad gaismas ir ieslēgtas, ar pirkstu pieskarties SL1 LED strīpiņai, pa kreisi vai pa labi, attiecīgi, lai palielinātu vai samazinātu gaismas intensitāti.

Piezīme: gaisma ieslēdzas pēdējā uzstādītajā intensitātē pirms izslēgšanās.

T3. ON/OFF Automātiskā darbība

Gaisa nosūcējs automātiski uzstāda 2. iesūkšanas ātrumu (jaudu), lai to palielinātu, ja gaisa nosūcēja sensors konstatē, ka vides apstākļi to prasa.

Gadījumā, ja nav vides pārmaiņu, pēc 10 minūtēm (ja gaisa nosūcējs jau ir 1. iesūkšanas ātrumā (jaudā)), gaisa nosūcējs izslēdzas.

Piezīme: šīs funkcijas pareizai lietošanai vispirms jāveic "Parametru regulēšana automātiskai darbībai" (skat. attiecīgo paragrāfu).

Piezīme: Automātiskās darbības laikā, ja lietotājs izmanto citas funkcijas, kas regulē ātrumu, automātiskās ventilācijas funkcija atslēdzas.

T4. ON/OFF Dzinējs

- kad dzinējs ir ieslēgts, ar pirkstu pieskarties SL2 LED strīpiņai, pa kreisi vai pa labi, attiecīgi, lai palielinātu vai samazinātu iesūkšanas ātrumu (jaudu).

Piezīme: Dzinējs ieslēdzas tajā iesūkšanas ātrumā (jaudā), kas bija pēdējais uzstādīts pirms izslēgšanas.

T5. "POWER BOOST" intensīvās iesūkšanas (jaudas) ātruma ON/OFF (ar taimeri).

Piezīme: Pēc 5 darbības minūtēm gaisa nosūcējs atgriežas iepriekšējā stāvoklī.

T6. "POWER BOOST x 2" intensīvās iesūkšanas ātruma (jaudas) ON/OFF (ar taimeri).

Piezīme: Pēc 5 darbības minūtēm gaisa nosūcējs atgriežas iepriekšējā stāvoklī.

T7. "Gaisa apmaiņas" darbības režīma ON/OFF.

Katru 50. neaktivitātes minūti ieslēdzas 1. iesūkšanas ātrums (jauda) uz 10 minūtēm.

T8. Iesūkšanas ātruma (jaudas) novēlotā izslēgšanās ON/OFF.

Piezīme: šī funkcija ir pieejama ātrumiem, kas ir izvēlami ar taustu T4.

Piespiest vienu vai vairākas reizes pēc secības, lai izvēlētos novēlotās izslēgšanās laiku, kuru ir vēlēšanās uzstādīt (10-20-30 minūtes).

T9. Filtru piesātināšanās rādītājs un iestatīšana uz nulli (reset).

Tausts automātiski ieslēdzas ar fiksēto gaismu, kad ir nepieciešams veikt tauku filtru tehnisko apkopi.

Tausts automātiski ieslēdzas ar mirguļojošu gaismu, kad ir nepieciešams veikt ogles filtru tehnisko apkopi.

Pēc tehniskās apkopes veikšanas, ar izslēgtu gaisa nosūcēju un aktīvu taustu, piespiest taustu ilgāk par 3 sekundēm, lai veiktu filtru piesātināšanās rādītāja iestatīšanu uz nulli, nepieciešamības gadījumā, atkārtot operāciju (piemēram, gadījumā, ja ir piesātināti abi filtri).

Ogles filtra piesātināšanās rādītāja iedarbināšana.

Parasti, ogles filtra piesātināšanās rādītājs ir atslēgts. Lai to iedarbinātu, ir jārīkojas sekojošajā veidā:

Kad displejs ir ieslēgts (ON) un iesūkšana ir izslēgta (OFF), vienlaicīgi piespiediet taustus T8 un T9 ilgāk par 3 sekundēm. Tausts T9 ieslēdzas ar fiksētu gaismu aptuveni uz 5 sekundēm, norādot uz notikušo iedarbināšanu.

Lai to atslēgtu, atkārtojiet operāciju. Tausts T9 mirgos aptuveni 5 sekundes, norādot uz notikušo atslēgšanos.

Parametru regulēšana automātiskai darbībai

Lai pareizi izmantotu automātisko darbību, ir jāveic “Gaisa nosūcēja kalibrēšana” un “Plīts izvēle”.

Gaisa nosūcēja kalibrēšana

Kad displejs ir ieslēgts (ON) un iesūkšana ir izslēgta (OFF), piespiediet taustu T4 uz 5 sekundēm.

2. iesūkšanas ātrums (jauda) sāk darbību, un tausts T4 mirgo, norādot uz gaisa nosūcēja kalibrēšanas sākumu, kas ilgs aptuveni 15 minūtes.

Piezīme: Lai pārtrauktu kalibrēšanu, piespiediet taustu T4 uz 5 sekundēm; kalibrēšana tiks atslēgta, un tā būs jāatkārto.

Plīts izvēle

Kad displejs ir ieslēgts (ON) un iesūkšana ir izslēgta (OFF), piespiediet taustu T3 uz 5 sekundēm.

Tausti T3, T5 un T6 ieslēdzas.

Gāzes plīts gadījumā piespiediet taustu T5 – tausts mirgos, norādot uz notikušo izvēli.

Elektriskās plīts gadījumā piespiediet taustu T6 – tausts mirgos, norādot uz notikušo izvēli.

Lai izvēlētos gaisa nosūcēja funkcijas, pietiek pieskarties komandām.

T1. Stand by (vadības panelis ir izslēgts – visas funkcijas ir atslēgtas) / ON (vadības panelis ir ieslēgts)

Piezīme: Pēc aptuveni vienas minūtes, ja gaisa nosūcējs nedarbojas (iesūkšana un gaismas), tas automātiski atgriežas stand-by režīmā.

T2. Gaismas ieslēgšana/izslēgšana

Tikai dažiem modeļiem (skatīt attēlu augšā):

piespiediet vairākas reizes, līdz izvēlaties vēlamo gaismas intensitāti:

L1: zema līmeņa gaisma, L2: vidēja līmeņa gaisma, L3: augsta līmeņa gaisma. Piespiediet vēl, lai izslēgtu gaismas.

T3. Automātiskās darbības ieslēgšana/izslēgšana

Gaisa nosūcējs automātiski iestata 1. iesūkšanas ātrumu (jaudu), lai to palielinātu, ja gaisa nosūcēja sensora noteiktie vides apstākļi to prasa.

Ja nav vides izmaiņu, pēc 10 minūtēm (ja gaisa nosūcējs jau darbojas ar 1. iesūkšanas ātrumu (jaudu)), gaisa nosūcējs izslēdzas.

Piezīme: lai šī funkcija darbotos pareizi, vispirms jāveic "Parametru regulēšana automātiskai darbībai" (skatīt attiecīgo sadaļu).

Piezīme: Automātiskās darbības laikā, ja lietotājs izmanto citas funkcijas, kas regulē ātrumu, automātiskās ventilācijas funkcija tiek atslēgta.

T4. Iesūkšanas ātruma (jaudas) manuālā izvēle:

L4: 1. iesūkšanas ātrums (jauda)

L5: 2. iesūkšanas ātrums (jauda)

L6: 3. iesūkšanas ātrums (jauda)

Nospiediet vēlreiz, lai izslēgtu gaisa nosūcēju (OFF).

Piezīme: manuālā izvēle atceļ jebkuru citu funkciju, kas saistīta ar iesūkšanu.

T5. "POWER BOOST" intensīvās iesūkšanas (jaudas) ātrums (ar taimeri).

Piezīme: Pēc 5 darbības minūtēm gaisa nosūcējs atgriežas iepriekšējā stāvoklī.

Nospiediet pogu T4, lai priekšlaicīgi atgrieztos iepriekšējā stāvoklī.

T6*. (Tikai dažos modeļos) "POWER BOOST x 2" intensīvās iesūkšanas ātruma jauda (ar taimeri)

Piezīme: Pēc 5 darbības minūtēm gaisa nosūcējs atgriežas iepriekšējā stāvoklī.

Nospiediet pogu T4, lai priekšlaicīgi atgrieztos iepriekšējā stāvoklī.

T7. "Gaisa apmaiņas" darbības režīma ON/OFF

Katru 50. neaktivitātes minūti ieslēdzas 1. iesūkšanas ātrums (jauda) uz 10 minūtēm.

T8. Iesūkšanas ātruma (jaudas) novēlotās izslēgšanas (aptuveni 30 minūtes) ON/OFF

Piezīme: šī funkcija ir pieejama ātrumiem, kas ir izvēlami ar taustiņu T4.

T9. Filtru piesātināšanās rādītājs un iestatīšana uz nulli (reset)

Tausts automātiski ieslēdzas ar fiksēto gaismu, kad ir nepieciešams veikt tauku filtru tehnisko apkopi.

Tausts automātiski ieslēdzas ar mirguļojošu gaismu, kad ir nepieciešams veikt ogles filtru tehnisko apkopi.

Pēc tehniskās apkopes veikšanas, ar izslēgtu gaisa nosūcēju un aktīvu taustu, piespiest taustu ilgāk par 3 sekundēm, lai veiktu filtru piesātināšanās rādītāja iestatīšanu uz nulli, nepieciešamības gadījumā, atkārtot operāciju (piemēram, gadījumā, ja ir piesātināti abi filtri).

Ogles filtra piesātināšanās rādītāja iedarbināšana

Parasti, ogles filtra piesātināšanās rādītājs ir atslēgts. Lai to iedarbinātu, ir jārīkojas sekojošajā veidā:

Kad displejs ir ieslēgts (ON) un iesūkšana ir izslēgta (OFF), vienlaicīgi piespiest taustus T8 un T9 ilgāk par 3 sekundēm, tausts T9 ieslēdzas ar fiksētu gaismu aptuveni uz 5 sekundēm, norādot uz notikušo iedarbināšanu.

Lai to atslēgtu, ir jāatkārto operācija, tausts T9 mirguļos aptuveni 5 sekundes, norādot uz notikušo atslēgšanos.

Parametru regulēšana Automātiskai darbībai

Lai varētu pareizi izmantot automātisko darbību, ir jāveic “Gaisa nosūcēja kalibrēšana” un “Plīts izvēle”.

Gaisa nosūcēja kalibrēšana

Kad displejs ir ieslēgts (ON) un iesūkšana ir izslēgta (OFF), ir jāpiespiež tausts T4 uz 5 sekundēm.

2. iesūkšanas ātrums (jauda) sāk darbību un tausts T4 mirguļo, norādot uz gaisa nosūcēja kalibrēšanas sākumu, kas ilgs aptuveni 15 minūtes.

Piezīme: Lai pārtrauktu kalibrēšanu, ir jāpiespiež tausts T4 uz 5 sekundēm; kalibrēšana būs atslēgta, un tā būs jāatkārto.

Modelis ar 2 intensīvās jaudas līmeņiem T5 (POWER BOOST) un T6 (POWER BOOST x 2) Plīts izvēle

Kad displejs ir ieslēgts (ON) un iesūkšana ir atslēgta (OFF), piespiest taustu T3 uz 5 sekundēm.

Tausti T3, T5 un T6 ieslēdzas.

Piespiest taustu T5 gāzes plīts gadījumā – tausts mirgos, norādot uz notikušo izvēli.

Piespiest taustu T6 elektriskās plīts gadījumā – tausts mirgos, norādot uz notikušo izvēli.

Modelis ar 1 intensīvās jaudas līmeni T5 (POWER BOOST)

Tausti T3, T7 un T8 ieslēdzas.

Piespiest taustu T7 gāzes plīts gadījumā – tausts mirgos, norādot uz notikušo izvēli.

Piespiest taustu T8 elektriskās plīts gadījumā – tausts mirgos, norādot uz notikušo izvēli.

TEHNISKĀ APKALPOŠANA

Pirms jebkura veida tehniskās apkalpošanas darba, atslēgt gaisa nosūcēju no elektrības.

Tīrīšana

Gaisa nosūcējs ir bieži jātīra (vismaz tikpat bieži, cik bieži tiek veikta tauku filtru tehniskā apkalpošana) gan no ārpuses, gan no iekšpuses. Tīrīšanai ir jāizmanto mitrs audums, kurš ir samitrināts ar neitrāliem šķidriem mazgāšanas līdzekļiem.

Neizmantot jebkuru abrazīvus saturošu produktu.

NEIZMANTOT ALKOHOLU!

Uzmanību: ierīces tīrīšanas un filtru nomainīšanas normu neievērošana var vest pie ugunsgrēka riskiem. Tātad ir ieteicams pieturēties pie ieteiktām instrukcijām.

Tiek noraidīta jebkura atbildība par iespējamiem dzinēja bojājumiem, ugunsgrēkiem, kas tika provocēti neatbilstošas tehniskās apkalpošanas vai augstāk minēto brīdinājumu neievērošanas dēļ.

Prettauku filtrs

Attēls 24-29

Notur tauku daļiņas, kas tiek veidotas no ēdiena pagatavošanas.

Prettauku filtram ir jābūt tīrītam katru mēnesi, ar neagresīviem līdzekļiem, manuāli vai trauku mazgājamā mašīnā, pie zemas temperatūras un izmantojot īso ciklu. Ja tas tiek mazgāts trauku mazgājamā mašīnā, prettauku filtra metāla detaļas var kļūt nespodras, bet jebkurā gadījumā to spējas nemainās.

Lai noņemtu tauku filtru, ir jāvelk deblokēšanas atsperes rokturis.

Aktīvo ogļu filtrs (Tikai versijai ar filtru)

Attēls 26

Notur nepatīkamas smaržas, kuras veidojas no ēdiena gatavošanas.

Ogles filtra piesātināšana notiek pēc vairāk vai mazāk ilgas izmantošanas, atkarībā no virtuves veida un tauku filtru tīrīšanas biežuma. Jebkurā gadījumā, ir nepieciešams nomainīt kārtridžu katru ceturto mēnesi.

NEVAR būt mazgāts vai atjaunots.

Spuldžu nomaiņa

Gaisa nosūcējs ir aprīkots ar apgaismošanas sistēmu, kas pamatojas uz LED tehnoloģiju.

LED nodrošina optimālu apgaismošanu, kas ilgst 10 reizes vairāk par tradicionālajām spuldzītēm un ļauj ietaupīt 90% elektriskās enerģijas.

Nomainīšanai griezties uz tehniskās apkalpošanas servisu.
