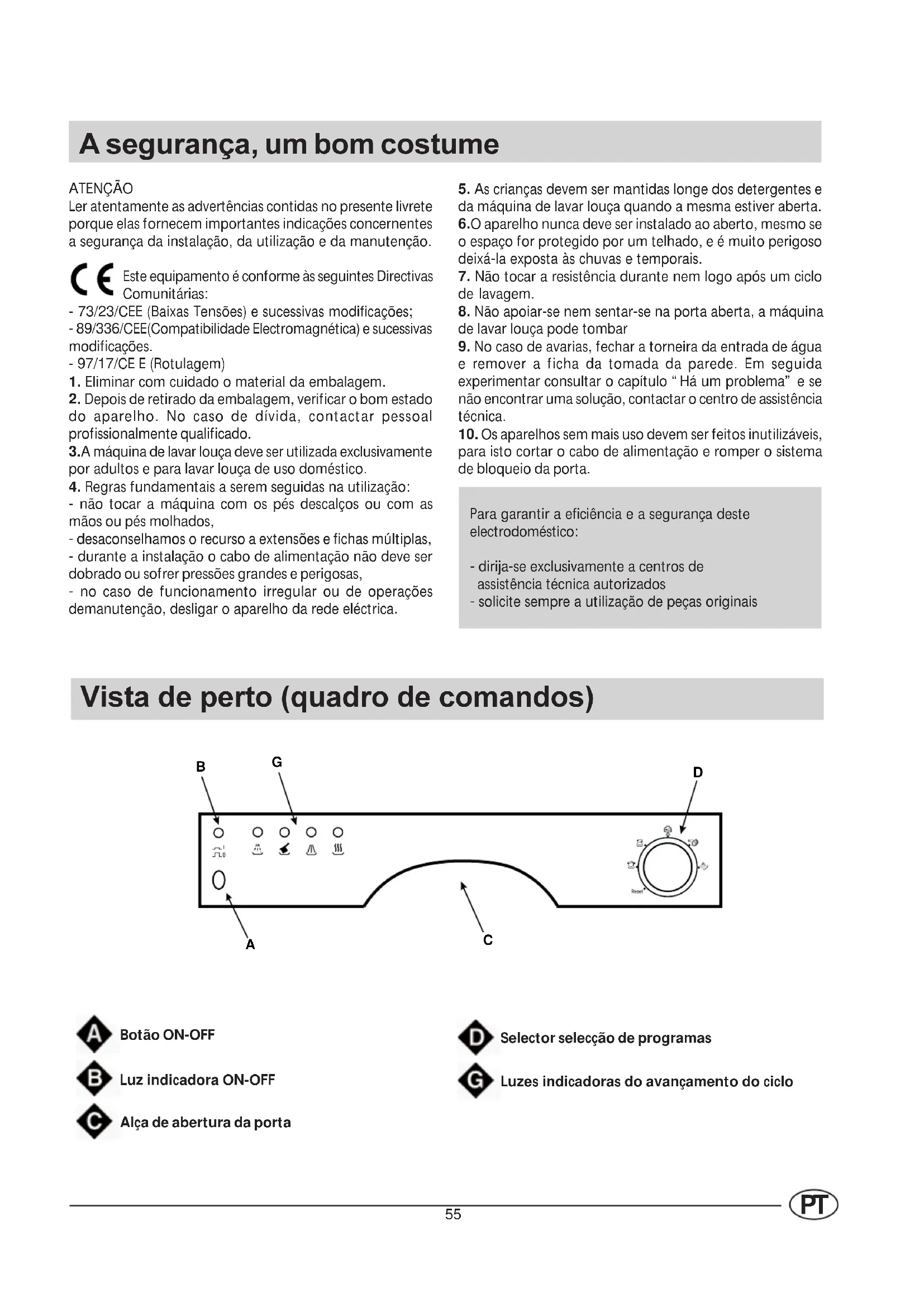

A segurança, um bom costume ATENÇÃO Ler atentamente as advertências contidas no presente livrete porque elas fornecem importantes indicações concernentes a segurança da instalação, da utilização e da manutenção. Este equipamento é conforme às seguintes Directivas Comunitárias: - 73/23/CEE (Baixas Tensões) e sucessivas modificações; - 89/336/CEE(Compatibilidade Electromagnética) e sucessivas modificações. - 97/17/CE E (Rotulagem)

1. Eliminar com cuidado o material da embalagem.

2. Depois de retirado da embalagem, verificar o bom estado

do aparelho. No caso de dívida, contactar pessoal profissionalmente qualificado. 3.A máquina de lavar louça deve ser utilizada exclusivamente por adultos e para lavar louça de uso doméstico.

4. Regras fundamentais a serem seguidas na utilização:

- não tocar a máquina com os pés descalços ou com as mãos ou pés molhados, - desaconselhamos o recurso a extensões e fichas múltiplas, - durante a instalação o cabo de alimentação não deve ser dobrado ou sofrer pressões grandes e perigosas, - no caso de funcionamento irregular ou de operações demanutenção, desligar o aparelho da rede eléctrica. Vista de perto (quadro de comandos)

5. As crianças devem ser mantidas longe dos detergentes e

da máquina de lavar louça quando a mesma estiver aberta. 6.O aparelho nunca deve ser instalado ao aberto, mesmo se o espaço for protegido por um telhado, e é muito perigoso deixá-la exposta às chuvas e temporais.

7. Não tocar a resistência durante nem logo após um ciclo

8. Não apoiar-se nem sentar-se na porta aberta, a máquina

de lavar louça pode tombar

9. No caso de avarias, fechar a torneira da entrada de água

e remover a ficha da tomada da parede. Em seguida experimentar consultar o capítulo “Há um problema” e se não encontrar uma solução, contactar o centro de assistência técnica.

10. Os aparelhos sem mais uso devem ser feitos inutilizáveis,

para isto cortar o cabo de alimentação e romper o sistema de bloqueio da porta. Para garantir a eficiência e a segurança deste electrodoméstico: - dirija-se exclusivamente a centros de assistência técnica autorizados - solicite sempre a utilização de peças originais

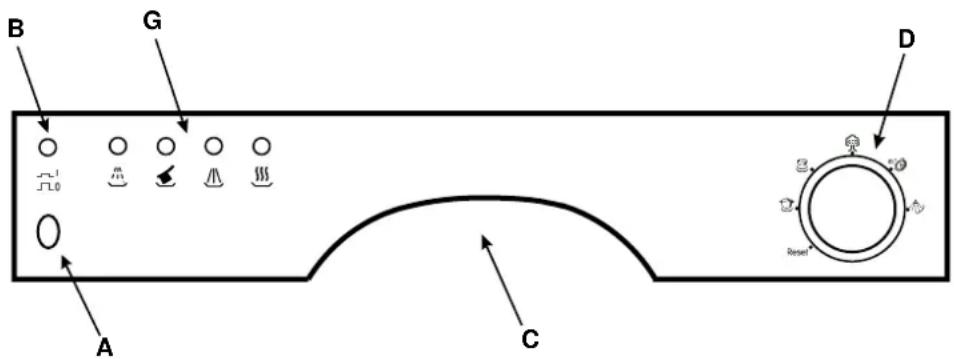

eco Botão ON-OFF Luz indicadora ON-OFF Alça de abertura da porta Selector selecção de programas Luzes indicadoras do avançamento do ciclo56

Vista de perto (Interno) Cesto superior Distribuidor superior Regulação altura cesto Cesto inferior Distribuidor inferior Tampa recipiente sal Filtro lavagem Recipiente detergente e preparado para brilho

Características técnicas Largura cm. 59,5 Profundidade cm. 57 Altura cm. 82 Capacidade 12 talheres standard Pressão de água alimentaçáo 4,3 psi -145 psi(30 KPa÷ 1MPa) (0,3 ÷10 bar) Tensão de alimentaçáo Ver etiqueta características Potência total absorvida Ver etiqueta características Fusível Ver etiqueta características57

Sal, detergente e abrilhantador O sal Segundo a localidade a água será mais dura ou menos dura. Se à máquina de lavar louça for fornecida água dura, sais podem formar crostas na louça. Graças a um descalcificador que utiliza um sal específico para máquina de lavar louça, elimina-se o calcário da água. Carregamento do sal no descalcificador Utilizar sempre sal específico para máquinas de lavar louça. O recipiente do sal é embaixo do cesto inferior e deve ser enchido da seguinte maneira:

2. A primeira vez que

colocar sal no recipiente, enchê-lo de água.

fornecido no furo e deitar cerca de 2 Kg. de sal. É normal que um pouco de água vaze do recipiente.

4. Enroscar novamente a tampa com cuidado.

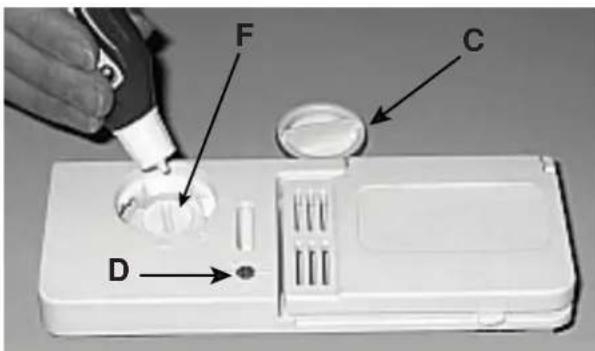

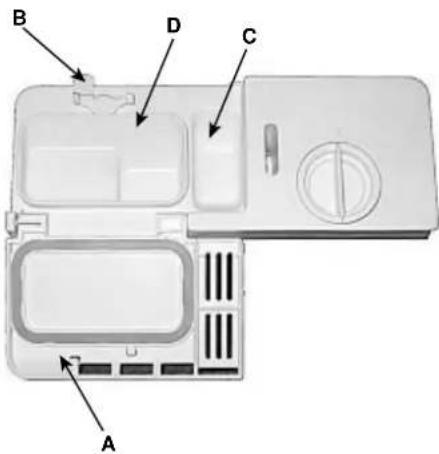

O recipiente de sal deve ser enchido aproximadamente a cada 30 ciclos de lavagem. Para evitar a formação de ferrugem, é aconselhável colocar o sal pouco antes de iniciar um ciclo de lavagem. O detergente Utilizar somente detergente específico para máquina de la- var louça. O detergente deve ser colocado antes do início de cada ciclo de lavagem em base às indicações fornecidas na “Tabela dos ciclos de lavagem”. O distribuidor do detergen- te encontra-se no interior da porta. Carregamento de detergente Para abrir a tampa "A" carregue no botão "B". O detergen- te para a lavagem deve ser colocado nas duas gavetas "C" e "D" até a beira. Depois de ter deitado o detergente, feche a tampa e aperte- a até o 'clique'. Nas lojas há a venda detergentes para máquinas de lavar louça em pastilhas, se for empregá-los, coloque uma pastilha no recipiente "D" e feche a tampa. Atenção: para facilitar o enganche da tampa, remover, antes de fechá-lo, eventuais resíduos de detergente caídos nas beiras do distribuidor. O preparado para brilho Este aditivo torna a louça mais brilhante porque enxuga-se melhor. O recipiente para aditivo para brilho fica dentro da porta, será necessário enchê-lo quando vir que o recipiente está vazio, através do indicador óptico “D”. Carregamento do preparado para brilho Para abrir o recipiente é necessário girar no sentido horário a tampa “C” e quando deitar o preparado para brilho evitar que o mesmo vaze. É possível regular a quantidade de produto distribuída, utilizando uma chave de fendas no regulador “F” situado embaixo da tampa “C”. Há 6 possibilidades de posições, normalmente é regulado na 4. Importante: A regulação da distribuição do preparado para brilho permite enxugar melhor. Se na louça lavada houver gotas de água ou manchas, é necessário girar o regulador para números mais altos. Se a louça lavada tiver listras brancas, girar o regulador para números mais baixos. Atenção No comércio há a venda produtos para lavar louça que já contêm detergentes, sal e aditivo para brilho (3 em 1). Se a sua água for muito dura, é aconselhável acrescentar, em todo o caso, mais sal da respectiva gaveta, para evitar a formação de manchas brancas na louça ou no tambor da máquina. Em todo o caso, consulte com atenção as instruções do produtor nas embalagens.

Antes de distribuir a louça nos cestos, remover os maiores resíduos de comida para evitar obstruir os filtros com a consequente redução da eficiência da lavagem. Se as panelas ou frigideiras tiverem muitas crostas, é aconselhável deixá-las de molho a aguardar a lavagem. Desta maneira evitam-se lavagens posteriores. Retirar os cestos para facilitar a operação de carregar a louça. Como utilizar o cesto inferior No cesto inferior é aconselhável colocar os utensílios mais difíceis: panelas, tampas, pratos rasos e de sopa, da maneira ilustrada na figura ao lado. As travessas e as tampas maiores devem ser acomodadas preferivelmente nos lados do cesto, mas sem bloquear a rotação do braço distribuidor superior. - panelas, saladeiras etc. devem sempre estar viradas para baixo - utensílios muito fundos devem ser acomodados em posição oblíqua, para permitir o fluxo da água. - Inserir os talheres no cestinho: as facas e os utensílios com cabos cortantes devem ser carregados com os cabos para baixo. Dispor todos os talheres de maneira que não se encostem um com os outros.(veja a Fig. A). Os talheres muito compridos devem ser acomodados em posição horizontal na parte dianteira do cesto superior. Como utilizar o cesto superior O cesto superior é ideal para conter peças delicadas e leves como copos, chávenas de chá e café, pires e também pratos, saladeiras rasas, frigideiras e panelas baixas pouco sujas. - Colocar as peças leves de maneira que não sejam deslocadas pelos jactos de água. Como regular o cesto superior .... É possível regular o cesto superior numa posição alta ou baixa. Para isto abrir as abas de paragem dos carris e desenfiar o cesto; colocá-lo com as rodinhas traseiras na posição alta ou baixa desejada e em seguida deslizá-lo ao logo dos carris até que também as rodinhas dianteiras encaixem-se; fechar as abas de paragem (veja a Fig. F). Carregar a louça

Come colocar a máquina em funcionamento Antes de mais nada. Abra inteiramente a torneira d'água e carregue no botão ON-OFF "A": o indicador luminoso "B" acende-se. Agora a máquina estará ligada e será possível programá-la. Início do funcionamento e regulação do programa. Para seleccionar o programa rode o selector "D" na direcção dos ponteiros do relógio até a marca de referência do selector coincidir com símbolo ou o número do programa que desejar definir. Acende-se o indicador luminoso "G" correspondente à fase de início do respectivo programa. (dê uma olhada na tabela dos programas na pág. 60). Por alguns segundos o led "G" relativo à fase da pré-lavagem começa a lampejar depois o mesmo led fica ligado sem lampejar por outros 10 segundos aproximadamente. Duran- te todo este tempo é possível mudar a escolha do programa. A máquina de lavar louça informa. Esta máquina de lavar louça é equipada com indicadores luminosos (G) que se acendem para avisar o estado de progressão do ciclo de lavagem. São estes os símbolos das fases : pré-lavagem, lavagem, enxaguada, enxugada. A todos os momentos a máquina de lavar louça informa a que ponto já chegou. Anular ou modificar um programa em curso ..... Premissa: um programa em curso pode ser modificado somente se tiver iniciado há pouco tempo. Rode o selector na direcção contrária aos ponteiros do reló- gio até chegar à posição de Reset e, depois de poucos segundos, o indicador luminoso "G" apaga-se: significa que todas as configurações foram anuladas. Será então possível regular novamente o programa como desejar. Caso se tenha esquecido de colocar um utensílio ... Interrompa o ciclo de lavagem carregando no botão ON- OFF, coloque dentro o que tiver esquecido e carregue de novo no botão ON-OFF. O ciclo reiniciará do ponto em que tiver sido interrompido. Houve interrupção da corrente eléctrica? Abriu a porta da máquina? O programa interrompe-se e pode reiniciar quando a electricidade voltar ou quando a porta for fechada. Ao final da lavagem .... O fim do ciclo é assinalado pela luz indicadora correspondente à enxugada a piscar. Rode o selector na direcção antiorária até a posição de Reset para colocar no zero todas as definições. Desligue a máquina e assim interromperá a alimentação eléctrica. - Feche a torneira da água. Aguarde alguns minutos antes de tirar a louça da máquina: está quente! Se aguardar um bocado, com o vapor enxugar- se-ão melhor. - Esvazie primeiro o cesto inferior. Assegure-se que o programa tenha terminado antes de tirar a louça de dentro! Advertências: Quando abrir a porta da máquina de lavar louça, se houver um ciclo de lavagem em curso ou recém terminado, tome cuidado com o vapor quente que sairá, pode causar queimaduras!60

Tabela dos programas Com a lavagem na máquina de lavar louça, terá a garantia de um ambiente higiénico e de uma limpeza mais segura. 3U RJUDP D ,Q G LFDo}HVSDU D DHVFROKDG RV

'H VFULomR GR FLFOR 'HWHUJHQWH/DYDJHPSUpYLD ODYDJHP3UHS DUDGR SDUDEULOKR'XU DomR S URJU DP DWROHUkQ FLD /DYDJHP 9LJRU RVD Louça e panelasmuito sujas (não deveser utilizada compeças delicadas).Lavagem prévia com água quentea 40°CLavagem prolongada a 65°C.2 enxaguadas com água friaEnxagua a quente a 65°C.Enxuga. JU

/DYDJH P 1RUPDO Louça e panelasnormalmente sujas.Normal ciclo diário.Lavagem a 50°CEnxagua a frioEnxaguada quente a 70°CEnxugar JU

(FR Programa paralavagem ecológica,com baixos consumosde energia, adequadopara louça e panelasnormalmente sujas.2 Pré-lavagens com água friaLavagem prolongada a 50°CEnxaguada quente a 65°CEnxugar JU

/DYDJH P 5iSLGD Ciclo económico comutilização rápida, paralouça pouco suja,logo após a utilização.Sem enxugar.Lavagem breve a 50°C.Enxaguada quente a 62°C JU 0ROKR Lavagem preliminarde panelas e louça aaguardar completar acarga com a refeiçãoseguinte.Lavagem breve a frio para impedirque os resíduos de comidasequem na louça. eco61

Conselhos para economizar - É importante utilizar a máquina de lavar louça se possível com a carga plena para optimizar os consumos; para evitar que entretanto formem-se cheiros desagradáveis e crostas, pode-se utilizar o ciclo de molho. - Escolher o programa adequado : a escolha do programa depende do tipo de louça a ser lavada e do seu nível de sujidade. - Dosar a justa quantidade de detergente: um excesso na quantidade de detergente não proporciona louça mais limpa, mas somente um maior impacto no ambiente. - Não vale a pena enxaguar a louça antes de colocá-la na máquina. Come manter em bon estado a máquina de lavar louça Depois de cada lavagem Depois de cada lavagem, fechar a torneira de água e deixar a porta entreaberta de maneira que não estagne humidade, nem maus cheiros. Remover a ficha Antes de efectuar qualquer operação de limpeza ou manutenção, remover sempre a ficha da tomada: não cor- rer nenhum risco. Nada de solventes nem abrasivos Para limpar o exterior e as partes de borracha da máquina de lavar louça não é necessário utilizar solventes nem abrasivos, mas apenas um pano molhado com água tépida e sabão. Para eliminar eventuais manchas na superfície interior, utilizar um pano molhado de água e um pouco de vinagre branco ou um produto específico para a limpeza da máquina de lavar louça. Ao sair de férias Quando for de férias, é aconselhável realizar uma lavagem sem louça, em seguida retirar a ficha, fechar a torneira da água e deixar a porta entreaberta: as guarnições durarão mais e no interior não de formarão cheiros desagradáveis. No caso de mudança No caso de mudança manter, se possível, a máquina na posição vertical; se for necessário, incliná-la sobre a parte traseira. As guarnições. Um dos factores responsáveis pela estagnação de cheiros no interior da máquina de lavar louça é a acumulação de resíduos de comida que permanecem nas guarnições. Basta limpá- las periodicamente com uma esponjinha húmida.62

Limpeza e manutenção das peças Há um problema? Pode acontecer que a máquina de lavar louça não funcione ou não funcione bem. Antes de chamar a assistência técnica, vejamos juntos o que pode-se fazer : pode ser que se tenha esquecido de premer algum botão ou não se tenha feito, por distracção, uma operação necessária para a máquina funcionar. A máquina de lavar louça não inicia a funcionar Controlou se: a ficha está bem inserida na tomada, há energia em casa, a porta está bem fechada, o botão ligado-desligado está na posição “ON”, a torneira está aberta. A máquina de lavar louça não carrega água Controlou se: A torneira está aberta e bem coligada ao tubo, falta água em casa ou não chega com suficiente pressão, o tubo está dobrado, o filtro do tubo de alimentação da água está entupido. A louça não está limpa Colocou a dose certa de detergente? O programa de lavagem seleccionado é idóneo às peças colocadas na máquina? O filtro e micro filtro estão limpos? Os braços distribuidores estão presos? A máquina de lavar louça não descarrega a água Controlou se: O tubo de escoamento está dobrado. Na louça permanecem resíduos de calcário ou uma camada branca Controlou se: A tampa do recipiente do sal está fechada, a dosagem do preparado para brilho está bem regulada. Mensagens de erro Esta máquina de lavar louça é equipada com um sistema de segurança capaz de detectar eventuais anomalias de funcionamento. Estas anomalias são comunicadas por um ou dois indicadores luminosos "G" a piscar com frequência rápida. Depois de ter tomado nota de quais indicadores luminosos piscarem, desligue a máquina e chame a assistência técnica. Alarme de torneira fechada Se tiver se esquecido de abrir a torneira d'água, a máquina avisará e os indicadores luminosos 2 e 3 (lavagem e enxaguada) piscarão com frequência rápida. Desligue mediante o botão On-Off, abra a torneira d'água e, depois de aguardar aproximadamente 20 segundos, ligue a máquina novamente, repita as operações de programação e o programa seleccionado iniciará regularmente. Alarme dos filtros entupidos Se a máquina estiver bloqueada e estiverem acesos intermitentes os indicadores luminosos 1 (pré-lavagem) e 3 (enxaguadas) significa que o filtro está entupido por grandes resíduos de comida. Desligue a máquina, limpe o filtro com cuidado e, depois de tê-lo recolocado no lugar, na maneira indicada na pág. 62, ligue-a de novo. Repita as operações de programação e o programa seleccionado iniciará regularmente. Alarme por causa de defeito da válvula eléctrica de carregamento d'água. Se lampejar a frequência rápida o led 2 (lavagem) DESLIGAR E LIGAR DE NOVO a máquina de lavar louça depois de um minuto. Se o alarme permanecer, como primeira coisa fechar a torneira da água para evitar alagamentos depois tirar a corrente e chamar a assistência técnica. Se, apesar de todos os controlos, a máquina de lavar louça não funcionar e a irregularidade observada continuar, chamar o centro de assistência técnica autorizado mais próximo, comunicar as seguintes informações. - o tipo de avaria - a sigla do modelo (Mod. ...) e o número de série (S/N ....) apresentados na plaqueta situada na parte lateral do batente da porta. Nunca recorrer a técnicos não autorizados e recusar sempre a instalação de peças de reposição não originais. O grupo de filtragem Se desejar sempre bons resultados na lavagem, precisa limpar o grupo de filtração. A água de lavagem é limpa tirando os resíduos de comida e colocada novamente em circulação perfeitamente filtrada. Por isto, depois de cada lavagem, é melhor tirar os resíduos mais grandes que ficarem no copo “C” e do fil- tro semi circular A; para tirá- los, puxe a pega do copo para cima. É suficiente enxaguá-lo em água corrente. Uma vez por mês precisa limpar cuidadosamente o inteiro grupo de filtração: copo C + filtro semi circular A + filtro cilíndrico B. Para tirar o filtro “B” rode-o na direcção antiorária. Para a limpeza empregue uma escovinha não de metal. Monte novamente as peças (da maneira indicada na figura) e coloque novamente o grupo na máquina de lavar louça. Coloque-o no seu lugar a aperte-o para baixo. A máquina de lavar louça não deve ser utilizada sem filtros. Se os filtros não forem colocados direito, a eficiência de lavagem reduz-se e pode até causar danos à máquina de lavar louça. Limpeza dos braços distribuidores Pode acontecer que resíduos de comida grudem nos braços distribuidores, obstruindo os seus furos, controlá-los perio- dicamente e limpá-los. (ver Vista de perto (interior) letras F - I). Limpeza do filtro na entrada de água Limpar periodicamente o filtro na entrada da água (ver a figura 2) situado na saída da torneira. Depois de ter fechado a torneira, desatarraxar a ponta do tubo de entrada de água, remover o filtro e limpá-lo delicadamente com um jacto de água corrente; em seguida inserir novamente o filtro e atarraxar de novo tubo.

Instalação Ligação ao tubo de escoamento Coloque a mangueira de escoamento num conduto de descarga de diâmetro mínimo de 4 cm., ou então apoie-a dentro de um lavabo. Evite apertos e curvas excessivas. A parte da mangueira marcada com a letra A deve ficar entre 40 e 100 cm. de altura (veja figura). A mangueira não deve ser imersa na água. Ligação eléctrica Inserir a ficha numa tomada de força dotada de uma eficiente ligação à terra (a ligação à terra da instalação é uma garantia de segurança prevista pela lei). Depois de ter verificado que os valores da tensão e da frequência de rede correspondam aos apresentados na plaqueta situada no patente inoxidável da porta da máquina e que a instalação eléctrica à qual for ligada tem capacidade para a corrente máxima indicada nesta plaqueta. Se a tomada de força à qual for ligada a máquina não corresponder à ficha, substitui-la com uma ficha adequada, em vez de empregar adaptadores ou derivações porque estes podem causar superaquecimentos ou queimaduras. É recomendável, no caso de danos no cabo de alimentação eléctrica, dirigir-se, para a troca, exclusivamente aos Centros de Assistência Técnica autorizada. ATENÇÃO: a ficha da lava-loiça deve permanecer acessivel após o encaixe para poder efectuar operações de manutenção com segurança. Fita contra condensação. Para alguns modelos é fornecida uma fita auto adesiva transparente. Deve ser grudada do lado inferior da prateleira de madeira para protegê-lo contra a condensação. Quando não for fornecida, poderá ser solicitada como peça acessória aos revendedores autorizados. Posicionamento Colocar a máquina no ponto previamente escolhido. A máquina pode ser fixada às laterais ou ao fundo dos móveis próximos ou à parede. A máquina de lavar louça é dotada de tubos para a alimentação e o escoamento de água que podem ser orientados para a direita ou para a esquerda, para permitir uma adequada instalação. Nivelamento Depois de posicionada a máquina, atarraxar ou desatarraxar os pezinhos, se for necessário, para regular a altura da máquina e nivelá-la de maneira que esteja horizontal; todavia não deve de nenhum modo, estar inclinada mais de 2°. Um bom nivelamento garantirá o correcto funcionamento da máquina de lavar louça. Ligação à torneira de água fria A ligação do electrodoméstico à rede d'água deve ser efectuada exclusivamente me- diante a mangueira de carregamento fornecido junto com o aparelho, não utilize tubos diferentes. No caso de trocas, utilize somente peças originais. Ligue a mangueura de carregamento numa entrada de água fria com boca de rosca de 3/4 gás, interponha o pequeno filtro fornecido e tome cuidado para atarraxá-la apertada na torneira. Se a canalização da água for nova ou tiver permanecido muito tempo sem ser utilizada, antes de efectuar a ligação, certificar-se, deixando-a escorrer um pouco, que a água seja límpida e sem impurezas. Sem esta precaução há risco que a entrada da água se entupa e danifique a máquina. Ligação da torneira de água quente A máquina pode ser alimentada com água quente da rede (instalação central, aquecedores) que não supere a tempe- ratura de 60° C. Neste caso o tempo de lavagem será cerca de 15 minutos mais curto e a eficiência da lavagem ligeiramente reduzida. A ligação deve ser efectuada à torneira de água quente, da mesma maneira descrita para a ligação à torneira de água fria.
