BEDIENUNGSANLEITUNG DV 620 BK INDESIT

Installations und Gebrauch

Vaatwasser

Informationen für Installation und Gebrauch

Vaatwasser 37

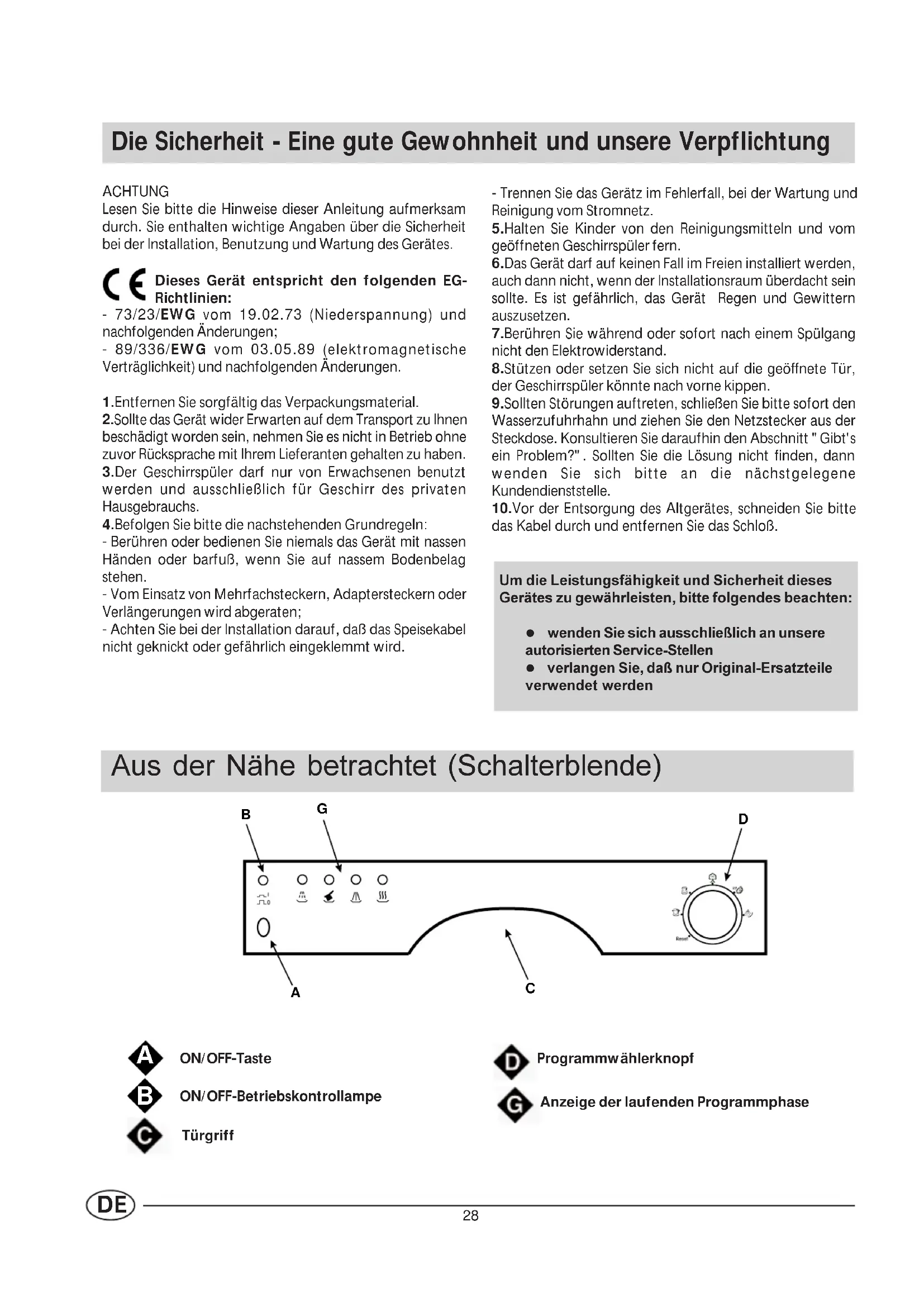

Die Sicherheit - Eine gute Gewohnheit und unsere Verpflichtung

ACHTUNG

Lesen Sieitte die Hinweise dieser Anleitung aufmerksam durch. Sie enthalten wichtige Angaben über die Sicherheit bei der Installation, Benutzung und Wartung des Gerätes.

Dieses Gerat entspricht den folgenden EG-Richtlinien:

• 73/23/EWG vom 19.02.73 (Niederspannung) und nachfolgenden Änderungen;

• 89/336/EWG vom 03.05.89 (elektromagnetische Verträglichkeit) und nachfolgenden Änderungen.

• Entfernen Sie sorgfältig das Verpackungsmaterial.
  2.Solle das Gerät wider Erwarten auf dem Transport zu Ihnen beschädigt worden sein, behmen Sie es nicht in Betrieb ohne zuvor Rücksprache mit ihrem Lieferanten gehalten zu haben.
  3.Der Geschirrspul derarf nur von Erwachsenen benutzt werden und ausschlieBlich fur Geschirr des privaten Hausgebrauchs.
  4.Befolgen Sieitte die nachstehenden Grundregeln:

• Berühren oder bedieren Sie niemals das Gerät mit nassen Händen oder barfuß, wenn Sie auf nassem Bodenbelag stehen.

• Vom Einsatz von Mehrfachsteckern, Adaptersteckern oder Verläufigerungen wird abgeraten;

• Achten Sie bei der Installation daraufuf, daß das Speisekabel nicht geknicht oder gefährlich eingeklemmt wird.

• Trennen Sie das Geratz im Fehlerfall, bei der Wartung und Reinigung vom Stromnetz.
  5.Halten Sie Kinder von den Reinigungsmitteln und vom geöffneten Geschirrspulern fern.
  6.Das Gerätarf auf keinen Fall im Freien installiert werden, auch dann nicht, wenn der Installationsraum überdacht sein sollte. Es ist gefährlich, das Gerät Regen und Gewittern auszusetzen.
  7.Berühren Sie während oder sofort nach einem Spülgang nicht den Elektrowiderstand.
  8.Stützen oder setzen Sie sich nicht auf die geöffnete Tur, der Geschirrspuler konnte nach vornekippen.

• Sollten Störungen auftreten, schlieben Sieitte beschit den Wasserzufuhrhahn undziehen Sie den Netzstecker aus der Steckdose.Konsultieren Sie daraufufhin den Abschnitt "Gibt's ein Problem?" .Sollten Sie die Lösung nicht finden, dann wenden Sie sichitte an die nachstgelegene Kundendienstelle.
  10.Vor der Entsorgung des Altgerätes, schneiden Sieitte das Kabel durch und entfern den Sie das Schloß.

Um die Leistungsfähigkeit und Sicherheit这点 Gerätes zu gewährleisten,itte folgenden beachten:

• wenden Sie sich ausschließlich an unsere autorisierten Service-Stellen
  verlangen Sie, daß nur Original-Ersatzteile verwendet werden

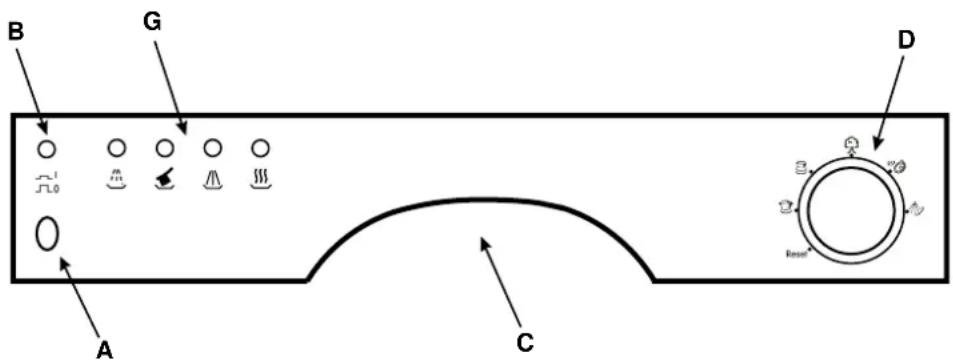

Aus der Nähe betrachtet (Schalterblende)

ON/OFF-Taste

ON/OFF-Betriebskontrollampe

Turgriff

Programmwählerknopf

Anzeige der laufenden Programmphase

Aus der Nähe betrachtet (Innenraum)

Oberkorb

Oberer Spruharm

Hohenverstellung des Korbes

Unterkorb

Unterer Spruharm

Salzbehälterdeckel

Filtereinsatz

Reiniger- und Klarspülbehälter

Technische Daten

Breite cm. 59,5

Tiefe cm. 57

Höhe cm. 82

Fassungsvermögen 12 maßgedecke

Anschluß-Wasserdruck 4,3 psi - 145 psi (30 KPa÷ 1MPa) (0,3 ÷ 10 bar)

Betriebsspannung Siehe Typenschild

Leistung Siehe Typenschild

Sicherung Siehe Typenschild

Salz, Reiniger- und Klarspuler

Salz

Der Gehalt an Salzen im Wasser variiert je nach Ortschaft. Je hohen der Salzgehalt,esto hoher die Wasserharte.Wurde hartes Wasser in den Geschirrspuler eingelassen, kame es zu Verkrustungen auf dem Geschirr.

Dank des Entkalkers, der in den Geschirrspuler-Spezialszugeinfelft werden muß, wird das Wasser vom Kalk befrei.

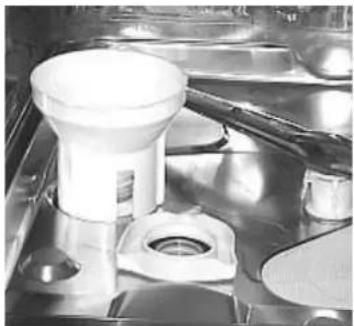

Einfüllen von Salz in den Entkalker

Verwenden Sieitte nur Spezialsalz fur Geschirrspuler.

Der Salzbehälter befindet sich unter dem Unterkorb und wird wie folgt gefällt:

1. Den Unterkorb herausnahmen und den Stöpsel des Behalters abschrauben.
2. Wird der Salzbehalter zum ersten Mal gefüllt,

muß er zuerst mit Wasser gefüllt werden.
3. Unter Verwendung des Trichters ca. 2 kg Salz einfllen. Es ist normal, daß hierbei etwas Wasser austritt.
4. Den Stöpsel sorgfältig wieder aufschauben.

Der Salzbehälter muß jeweils nach je 30 Spülgangen neu aufgefüllt werden.

Um Rostbildung zu vermeiden, ist das Salz kurz vor einem kompletten Spülgang einzufüssen.

Reiniger

Der Einsatz spezifischer Reiniger für Geschirrspüler garantiert bessere Reinigungsergebnisse. Füllen Sie den Reiniger vor Beginn des Spülgangs gemäß den Anweisungen des Abschnitts "Programm-Tabelle" ein. Der Reinigerbehälter befindet sich im Innern derTür.

Einfüllend des Reinigers

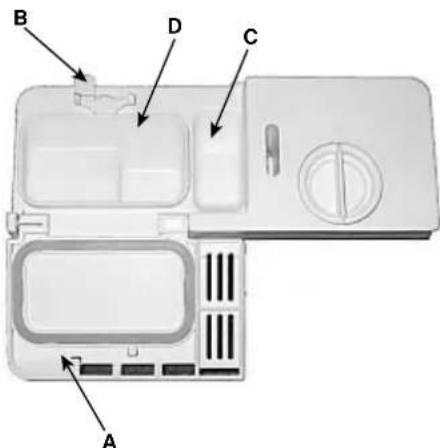

Drücken Sie die Taste "B", um den Deckel "A" zu öffnen. Füllen Sie beiden Kammern "C", "D" bis zum Rand mit Spülmittel.

Schlieben Sie daraufhin den Deckel, bis er einrastet.

Sie finden auch Geschirrspulmittel in Tablettenform im Handel. Falls Sie solche Tabs benutztzen, geben Sie eine davon in die Dosierkammer "D" und schreiben Sie daraufhin die Klappe.

Achtung: Um das Einrasten des Deckels zu erreichtern saubern Sieitte die Kammerkanten vor dem Verschlieben von eventuellen Reinigerresten.

Klarspuler

Der Klarspuler verleht Ihr dem Geschirr einen strahlenden Glanz, dess er verbessert den Trockenprozess. Die Klarspulerkammer befindet sich in der Innentür. Sie muss aufgefüllt werden, wenn Sie anhand des Sichtfensters „ D" sehen, dass sie leer ist.

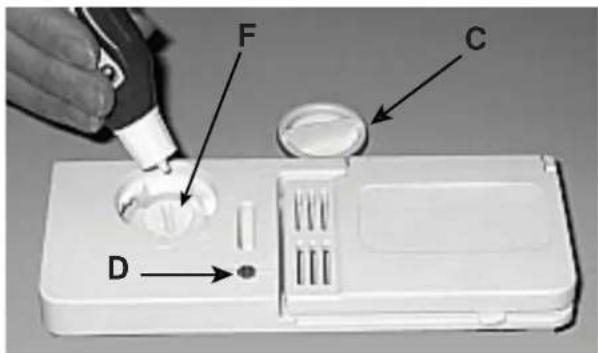

Einfüllen des Klarspulers

Drehen Sie den Deckel "C" des Klarspülerbehalters nach links ab; achtEN Sie bei Einfullen darauf, daß kein KlarspUer überlauf. Der KlarspUer kann durch Regulieren (mittels eines Schraubendrehers) des unter dem Deckel "C" befindlichen Reglers "F" dosiert werden. Es sind 6 verschiedene Einstellungen möglich, normalerweise ist er auf Pos. 4 voreingestellt.

Wichtig:

Eine geeignete Klarspuler-Dosierung ermöglich ein optimales Trocknen.

Sollten auf dem gesplten Geschirr Wassertropfen oder flecken hinterbleiben, muß der Dosierer auf höhere Zahlenwerte gedreht werden. Sollten auf dem gesplten Geschirr weiß Streifen hinterbleiben, muß der Dosierer auf niedrigere Zahlenwerte gedreht werden.

Achtung

Der Handel stelt Ihnen Geschirrspulreiniger zur Verfugung, die Reiniger, Salz und Klarspuler beinhalten (3 in 1).

Sollte das Wasser ihrer Wasserleitung jedoch kalkhaltig, oder)sagar stark kalkhaltig sein, konnen Sie zuzuglich weiteres Salz in den entspruchenden Behalter einnullen, um weBe Streifen auf Glasern und Geratebottich zu verhindern.

Fullen Sie nur dann Klarspuler in den Behalter, wenn der Trockengrad Ihres Geschirrs nicht zufriedenstellend sein sollte.

Beachten Sie auf jeder Fall die Hinweise auf der Verpackung

Einsortieren des Geschirrs

Entfernen Sie die grobsten Speisereste, bevor Sie das Geschirr in die Körbe einsortieren, damit die Filter nicht verstopfen, was die Reinigungskraft herabsetzen wurde. Stark verschmutzte Töppe und Pfannen mit angetrockneten Speiseresten sollen den vorher eingeweicht werden. Sie vermeiden hierdurch, Spülgänge wiederholen zu müssen. Ziehen Sie die Körbe ganz Heraus, Sie erleichtern sich hierdurch das Einsortieren des Geschirrs.

Was gehört in den Unterkorb

Sortieren Sie in den Unterkorb Geschirr wie:
Töppe, Deckel, flache und tiefe Teller, wie auf den Abbildungen veranschaulicht.
Servierteller und große Deckel sollenn ganz seitlich einsortiert werden, und davon so, daß der obere Sprüharm unbehindert drehen kann.
- Töppe, Salatschüsseln usw. mösen immer umgedreht, d.h. mit dem Boden nach oben einsortiert werden;
- sehr hohes Geschirr sollte schräg einsortiert werden, damit das Wasser better ablaufen kann;

• Sortieren Sie das Besteck mit nach unter gerichteten Griffen in den Besteckkorb. Ist der Besteckkorb seitlich mit Schlitzen versehen, werden Kaffeeleffel einzeln in diese Schlitze eingesteckt (Abb. A).

Besonderss langes Besteck muß vorne in den Oberkorb eingelegt werden.

Was gezehrt in den Oberkorb

Sortieren Sie in den Oberkorb das empfindliche und zarte Geschirr wie Glaser, Tee- und Kaffeetassen, Untertassen, jedoch auch Teller, flache Schusseln, leicht verschmutzte flache Töpe und Pfannen. - Sortieren Sie zartes bzw. leichtes Geschirr so ein, daß es durch den Wasserstrahl nicht umgeworfen wird.

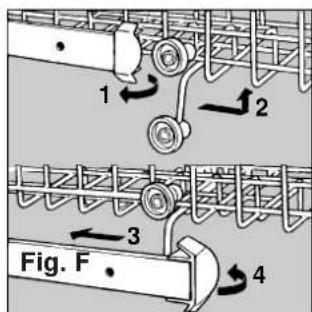

Versetzen des Oberkorbs

Der Oberkorb ist hohenverstellbar, und kann demnach higher oder tiefer eingesetzt werden. Öffnen Sie hierzu die Sperrflügel der Laufschiene undziehen Sie den Oberkorb hersaus. Setzen Sie diesen nun mit den hinteren Rollen entweder higher oder tiefer ein, schiebenihn nun ganze ein, bis sich auch die vorderen Rollen auf der gewündschen Hohe der Laufschiene befinden. Sperrflügel nun wieder schlieBen. (Abb. F).

Unterkorb
Oberkorb

Inbetriebnahme des Gerätes

Erster Schritt....

Öffnen Sie den Wasserhahn vollständig und drucken Sie die ON/OFF-Taste "A", die Kontrollampe "B" leuchtet auf. Das Gerät ist nun eingeschaltet und kann programmiert werden.

Wahl und Start des Spulprogramms

Wahlen Sie anhand des Drehknopfes "D" das Spulprogramm, das Sie einstellen möchten. Drehen Sie hierzu den Knopf im Uhrzeigersinn, bis das gewünschte Programmsymbol bzw. die Programmnummer mit der Bezugskerbe übereinstimmt. Die der Startphase des Programms entsprechende Kontrollleuche "G" leuchtet auf. (ziehen Sie auch die Programmtablelle auf Seite 33 zu Rate).

Programphasen-Anzeigeleuchten

Ihr Geschirrspüler ist mit Anzeigeleuchten (G) versehen, die nacheinander aufleuchten, und den jeweiligen Stand des Spulprogramms anziegen.

Folgende Symbole entsprechen den einzelnen Programphasaen:

Vorspulen, Spulen, Klarspulen, Trocknen

Ihr Geschirrspüler zeigt Ohnen stets an, wie welt er gekommen ist.

Änderung des laufenden Spülprogramms

Sollten Sie jedoch ein falsches Programm gewählt haben, dann keine Angst! Ein schon laufendes Programm kann noch geändert werden, wenn es gerade erst in Gang gesetzt wurde. Drehen Sie den Drehknopf "D" gegen den Uhrzeigersinn bis auf Position RESET, nach weniger Sekunden erlischt die Kontrollleuchte "G". Dies ist ein Zeichen damit, dass samsliche Einstellungen gelöscht wurden. Nun können Sie das richtige Programm einstehen.

Wenn Sie nachträglich noch etwas einsortieren möchten...

Unterbrechen Sie den Spulvorgang, indem Sie die Taste Ein/Aus drucken, geben Sie das Geschirr hinein und drucken Sie erneut die Taste Ein/Aus. Der Spulgang lauft GENAU dORT weaker, wo er unterbrochen wurde.

Ist der Strom ausgefallen? Haben Sie die Tur des Gerätes geöffnet?

Das Programm unterbricht den Reinigungsvorgang und nimmt ihn wieder an derselben Stelle auf, sobald die Stromzufuhr wieder hergestellt ist bzw. sobald die Tur wieder geschlossen wird.

Ende eines Spulprogramms...

Das Ende des Spülgangs wird durch Blinken der Trocknungsphase entsprechenden Kontrolleuchte angezeigt. Drehen Sie den Drehknopf nach links auf Position Reset, um sãmtliche Einstellungen wieder auf Nullstellung zu bringen.

Schalten Sie das Gerät aus, auf diese Weise unterbrechen. Sie die Stromzufuhr.

SchlieBen Sie den Wasserhahn.

Warten Sie einzelments, bevor Sie das Geschirr Herausnahmen: Es ist sehr heißt! Wenn Sie einen Moment warten, trocknet das Geschirr durch den halten Dampf teilweise von selbst.

Entleeren Sie zuerst den Unterkorb.

Programmtabelle

Spulen im Geschirrspul er garantiert hochste Hygienesicherheit und Sauberkeit.

Spülprogramm	Hinweise zur Programmwahl	BeschreibungdesSpülgangs	Spülmittel Vorsprüngung + Hauptspülgang	Klarsprücher	Programm-dauer (Toleranz ±10% ohne)
Intensiv-Programm	Stark verschutztes Geschirr, Töppe und Pfaffen (nicht geeignet für empfindliches Geschirr).	Warmes Vorsprünen (40°C) Verlängerter Spülgang bei 65°C 2x Kaltes Klarsprühen Heiβes Klarsprünen bei 65°C Trocknen	5+25 gr.	*	120'
Täglicher Abwasch	Normal verschutztes Geschirr und Töppe. Normaler tätiglicher Abwasch	Verlängerter Spülgang bei 50°C Kaltes Klarsprühen Heiβes Klarsprünen bei 70°C Trocknen	30 gr.	*	72'
Eco Eco	Öko-Sparprogramm mit niedrigem Energieverbrauch, geeignet für normal verschutztes Geschirr.	2x kaltes Vorsprünen, Verlängerter Spülgang bei 50°C Heiβes Klarsprünen bei 65°C Trocknen	5+25 gr	*	130'
25' Kurz	Kurzes Sparprogramm für nur nicht verschutztes, sofort nach dem Gebrauch gesplütes Geschirr Ohne Trocknen.	Kurzer Spülgang bei 50°C Heiβes Klarsprünen bei 62°C	25 gr25'
Einweichen	Absprüden des Geschirrs, das erst später gesplült werden soll	Kalter Kurzspülgang, um ein Antrocknen der Speisereste zu vermeiden			12'

Tips zum Sparen

• Schalten Sie den Geschirrspüler erst ein, wenn er voll beladen ist. Sie sparen hierdurch wertvolle Energie. Schalten Sie evtl. das Einweichprogram ein, um Geruchsbildung oder ein Antrocknen der Speisereste zu vermeiden.

• Wahlen Sie das geeignete Programm: Die Wahl des Programms hangt von der Art des Geschirrs und dessen Verschmutzungsgrad ab.

• Dosieren Sie die richtige Reinigermenge: Durch Einfüllen einer zu hohen Reinigermenge wird Ihr Geschirr nicht sauberer, Sie belasten hierdurch nur die Umwelt.

• Es ist nicht nötig, das Geschirr vor dem Einsortieren abzuspälen.

So halte ich das Gerät in Topform

Nach jedem Spülgang

Drehen Sie nach jedem Spülgang den Wasserhahn ab und给你们 die Tür Ihrches Geschirrspulers etwas vorstehen, um die Bildung von Feuchtigkeit oder schlechten Gerüchen im Geräteinnern zu vermeiden.

Netzstecker aus der Steckdoseziehen

Ziehen Sie vor jeder Reinigung bzw. Pflege den Netzstecker aus der Steckdose.

Keine Lösungs- oder Scheuermittel verwenden

Reinigen Sie die äußerten Gehäuseteile des Gerätes weder mit Lösungs- noch mit Scheuermitteln, sondern mit einer lauwarmen, milden Seitenlauge.

Eventuelle Flecken auf den inneren Gehaussteilen sind mit einem mit Wasser und etwas Essig angefeuchteten Tuch, oder mit einem Spezialreiniger für Geschirrspüler zu entfern.

VordenFerien

Bei längerer Abwesenheit, z.B. vor ihren Ferien, empfehlen wir, einen Spülgang bei leerem Gerät durchlaufen zu halten; den Netzstecker aus der Steckdose zuziehen und den Wasserhahn abzudrehen. Lassen Sie die Gerätetür etwas vorstehen. Sie schon hierdurch nicht nur die Dichtungen, sondern vermeiden die Bildung schlechter Gerüche.

Bei einem Umzug

Bei einem Umzug sollte das Gerät möglichst vertikal transportiert werden, im Notfall ist es schrag nach hinter zu halten.

Dichtungen

Zu den verantwortlichen Faktoren für die Bildung schlechter Gerüche im Innern des Geschirrspulers gehören zusückbleibende Speisereste in den Dichtungen. Letztere sollen dem nach regelmäßig mit einem feuchten Schwamm gereinigt werden.

Reinigung und Pflege

Die Siebkomposition

Wenn Sie jederzeit ein gutes Reinigungsergebnis wünschen,
müssen Sie die Siebkomposition sauber halten.

Anhand des Siebes wird das Spülwasser von Speiseresten gereinigt und perfekt gefiltert in Umlauf gebracht. Es ist davon empfehlenswert, nach jedem Spülgang die groberen Essensreste, die Sie im Grobsieb „C" und im halbrunden Sieb

"A"finden,zuentferen.Zum

Herausnehmen brauchen Sie nur den Griff des Filtrereinsatzes nach oben zuziehen. Waschen Sie nun die beiden Siebe unter flieBendem Wasser aus.

Einmal im Monat muss die Siebkomposition sorgfältig

gereinigt werden: d.h. Grobsieb „C“ + halbrundes Feinsieb, A" + Mikrosieb, B".

Zum Herausnehmen des Filters, B" drehen Sie diesen gegen den Uhrzeigersinn. Verwenden Sie zum Reinigen eine keine Bürste (die nicht aus Metall sein sollen).

Fügen Sie die Einzelteile (wie in der Abbildung angegeben)

wieder zusammen und bauen Sie die Siebkomposition wieder in die Spülmaschine ein. Stecken Sie sie in die vorgesehene Halterung und drucken Sie sie nach unten.

Der GeschirrspülerarfneoheneSiebearbeiten.WennSiedie Siebkombination nichtrichtig montieren, wird das ReinigungsergebnisbeeintrachtigtundHrGeschirrkannSchadenerleiden.

Reinigung der Sprüharme

Die LÖcher bzw. Schlitze der Sprüharme können durch Speisereste verstopf werden, kontrollieren und reinigen Sie auch diese regelmäßig (siehe Abschnitt "Aus der Nähe betrachtet" (Innenteile) Buchstabe F-1).

Reinigung des Wasserzulauf-Filters

Reinigen Sieitte regelmbig den am Hahnausgang befindlichen Filter (siehe Abb. 2 Abschnitt "Installation").Drehen Sie den Wasserhahn zu.Schrauben Sie nun theses Ende des Zulaufschauchs ab,nehmen Sie den Filter hers und reinigen Sie diesen vorsichtig unter flieBendem Wasser;setzen Sie diesen dann wieder ein und schrauben Sie den Schlauch wieder fest.

Gibt's ein Problem?

Bevor Sie bei einer eventuellen Störung oder schlechten Betriebsweise des Gerätes den Kundendienst anfordern, kontrollieren Sieitte,ob Sie bei Einschalten des Gerätes auch nichts vergessen haben.

Der Geschirrspüler startet nicht

Bitte kontrollieren Sie, ob:

der Netzstecker korrekt in die Steckdose eingesteckt wurde; kein Stromausfall besteht; die Turrichtig geschlossen wurde; die ON/OFF-Taste auf "ON" liegt; der Wasserhahn auf ist.

Der Geschirrspulier lakt kein Wasser

Bitte kontrllieren Sie, ob:

der Wasserhahn aufgedreht und korrekt am Schlauch angeschlossen wurde; die Wasserzufuhr unterbrochen bzw. der Druck zu niedrig ist; der Schlauch eingeklemmt ist; der Zufuhrschlauch-Filter verstopt ist.

Das Geschirr ist nicht sauber geworden

Haben Sie die richtige Menge Geschirrspulmittel verwendet?

Haben Sie das passende Reinigungsmethod für Ihr Geschirr ausgewählt?

Sind Sieb und Mikrosieb sauber?

Bewegen sich die Sprüharme ohne Behinderung?

Das Wasser lauft nicht ab

Bitte kontrollieren Sie, ob:

der Ablaufschlauch eingeklemmt ist.

Das Geschirr ist unklar bzw. weist Kalkreste auf

Bitkekontrollieren Sie,ob:

der Stöpsel des Salzbehalters richtig geschlossen wurde, der Dosierer des Klarspuliers korrekt reguliert wurde.

Fehlermeldungen

Ihr Geschirrspüller verfügt über ein Sicherheitssystem, das imstande ist, etwaige Funktionsunregelmäßigkeiten zu ermitteln. Solche Anomalien werden durch kurz aufeinander folgenden Blinken einer oder zweier Anzeugeleuchten "G" angezeigt.

Merken Sie sich die Leuchten, die blinken, schalten Sie das Gerät aus und fordern Sie den Kundendienst an.

Alarmanzeige "Wasserhahn abgedreht"

Sollten Sie vergessen haben, den Wasserhahn aufzudrehen, dann meldetlichen ihre Maschine dies durch Blinken in kurzen Intervallen der Kontrollleuchten 2 und 3 (Spulen und Klarspullen). Schalten Sie das Gerät über die ON/OFF-Taste aus, drehen Sie den Wasserhahn auf und warten Sie ca. 20 Sekunden. Schalten Sie dann den Geschirrspulier wieder ein. Das gewählte Spülprogramm startet nun ordnungsgemäß.

Alarmanzeige "Filter verstoptf"

Tritt ein Stillstand (Sperre) des Gerätes auf und leuchten (in Kurzabständen) die Kontrollleuchten 1 (Vorspulen) und 3 (Klarspulen), dann ist dies ein Zeichen damit, dass das Sieb durch grobe Speisereste verstopt ist. Schalten Sie das Gerät aus, sorgen Sie für eine grundliche Reinigung der Filter, setzen Sie diese wieder ein; schalten Sie das Gerät daraufhin wieder ein. Das gewährte Spulprogramm setzt sich nun ordnungsgemäß in Gang.

Alarmanzeige aufgrund einer Störung des Magnetventils der Wasserversorgung.

Blinkt die Kontrollleuche 2 (Spulvorgang) schnell, SCHALTEN Sie den Geschirrspüller AUS und nach einer Minute wieder EIN. Besteht der Alarm weiterhin, schreiben Sie zuerst den Wasserhahn, um Überschwemmungen zu verhindern. Stellen Sie dann den Strom ab und fordern Sie den Kundendienst an.

Sollte Ihr Geschirrspulerriotz aller Kontrollen nicht Funktionieren, oder sollen den Fehler nicht beheben konnen, dann fordern Sieitte, unter Angabe nachfolgender Daten, den nachstgelegenen, autorisierten Kundendienst an: - Art der Störung

• Kennnummer des Modells (Mod. ...) Seriennummer (S/N ..., ) ersichtlich auf dem bereits an der Gegenür angebrachten Typenschild.

Lassen Sie die Fehler niemals durch nicht autorisiertes Personal beheben und verweigern Sie die Installation von Ersatzteilen, wenn es sich nicht um Originalteile handelt.

Installation

Aufstellen

Stellen Sie das Gerät an der gewünschten Stelle auf. Das Gerät kann mit den Seitenteilen, oder mit der Rückseite an angrenzende Möbelteile oder an die Wand angeleht werden. Der Geschirrspüler ist mit Zufuhr- und Ablaufschläuchen bestückt, die, je nach den Installationsgegebenheiten, sowohl nach rechts als auch nach links geleitet werden können.

Nivellieren

Richten Sie das Gerät mittels der Stellübe eben waagerecht aus, verstellen Sie durch Anziehen oder Lösen der Stellübe evtl. die Höhe des Gerätes, das Gerätarf auf keinen Fall eine Neigung von mehr als 2^ aufweisen.

Eine korrekte Nivellierung gewährleistet eine korrekte Betriebsweise des Gerätes.

Anschluß an die Kaltwasserleitung

Schlieben Sie den Zulaufschlauch mittels einer 3/4 Gas-Gewindeverbindung an die Kaltwasserleitung an, verwenden Sie dazu den mitgelieferten Filter und achten Sie darauf, daß er fest am Wasserhahn

Iangedreht wird (siehe Abb.2). Sollte es sich um neue Leitungen handeln, oder um Leitungen, die für länger Zeiten nicht benutz wurden, dann halten Sie das Wasser so lang laufen, bis es ganz klar ist. Durch diese Vorsichtsmaßnahme vermeiden Sie, daß eventuelle Schmutzreste zu Verstopfungen der Zulaufleitung und zu Schäden an der Maschine führende.

Anschluß an die Warmwasserleitung

Das Gerat kann auch an die Warmwasserleitung (Heizanlagen), die eine Temperatur von 60^ nicht überschreitet, angeschlossen werden.

In einem solchen Fall wird das Spulprogramm um ca. 15 Minuten verkurzt und die Reinigungswirkung etwas verringgert.

Der Anschluß an die Warmwasserleitung erfolgt auf dieselbe

Weise wieder an die Kaltwasserleitung.

Anschluss des Ablaufschlauches

Führer Sie den Ablaufschlauch in eine Ablauföffnung mit einem Durchmesser von mindestens 4 cm ein oder legen Sieihn über einen Spülbeckenrand. Vermeiden Sie hierbei, dass er geknicht oder allzu stark gebogen wird. Er kann optimal verlegt werden, wenn Sie sich der Kunststoffführung bedieren, die dem Gerät beiliegt (siehe

Abb.). Der mit dem Buchstaben A versehene Schlauchteil muss auf einer Höhe von 40 - 100 cm liegen.

Der Schlaucharf nicht im Wasser eingetaucht sein.

Achtung: Die Spezialkrümmung aus Plastik muß fest an der Mauer befestigt werden, um zu vermeiden, daß der Ablaufschlauch abrutscht, und so das Wasser außerhalb des Ablaufrohres abläuft.

Elektroanschluß

Steen Sie den Netzstecker in eine mit einer leistungsfähigen Erdung versehene Steckdose (die Gewährleistung der Sicherheit durch eine Erdung der Anlage ist gesetzlich vorgeschrieben), nachdem Sie sich vergewissert haben, daß die Spannings- und Frequenzwerte der Netzleitung mit den auf dem Typenschild (befindlich auf der Gegenür aus Inox) angegebenen Werten übereinstimmt, und daß die Leistung der Elektroanlage, an die das Gerät angeschlossen wird, der auf dem Typenschild angegebenen Strom-Bedarfsspitze des Gerätes entspricht.

Sollte sich die Steckdose, an die das Gerät angeschlossen werden soll, für den an dem Gerät befindlichen Netzstecker nicht eignen, sollte letzterer mit einem geeigneten ersetzt werden, anstatt auf Adapstersteckern oder Abzweigungen überzugreifen, die durchbrennen oder sich überhitzen konnten.

Wir verweisen darauf, dass ein beschädigtes Elektrokabel nur durch Fachpersonal ausgewechselt werden darf. Wenden Sie sich hierzu demnach ausschließlich an eine autorisierte Kundendienstelle.

ACHTUNG:

Der Stecker des Geschirrspulers muß nach erfolgtem Einbau zugänglich sein, um Wartungsarbeiten in vollster Sicherheit ausführten zu konnen.

Klebestreifen zur Verhütung von

Kondenswasserbildung

Einigen Modellen wird ein durchsichtiger Klebestreifen beigelegt.

Dieser ist auf die Unterseite Ihres Arbeitsflächen-Holzpaneels zu kiben, um diesen vor Kondenswasser zu schätzen.

Wo es nicht mitgeliefert wird, kann es bei den anerkannten Handlern als Ersatzteil angefordert werden.

De vaatwasser start nicht
