Tipo de produto	Subwoofer ativo
Marca	Klipsch
Modelo	C Series C310ASWi
Acabamento	Madeira ou laqueado (conforme versão)
Dimensões (A x L x P)	Aproximadamente 43 x 38 x 43 cm
Peso	Aproximadamente 15 kg
Alimentação	220-240 V, 50/60 Hz
Amplificador integrado	300 W RMS (estimativa)
Entradas de áudio	RCA assimétrico, XLR simétrico, nível alto (bornes)
Entrada sem fio	Através do kit WA-3 (opcional)
Controle IP	Ethernet (RJ45)
Aplicativo móvel	Klipsch Low Control App (iOS/Android)
Correção automática da sala	Sim, através do aplicativo (Auto EQ)
Ajustes de volume	Linha (RCA/XLR), nível alto, sem fio
LED frontal	Branco (ligado), azul (App conectada), laranja (atualização), apagado (standby)
Posicionamento recomendado	Em um canto, na mesma parede que as caixas acústicas frontais
Manutenção	Remoção de poeira ou limpeza com pano seco
Consumo em espera	Automático (standby)

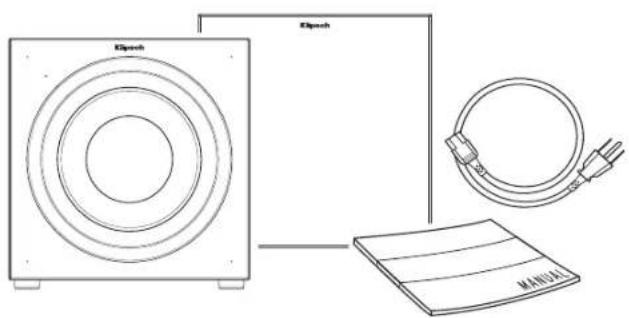

Conteúdo da caixa	Subwoofer, cabo de alimentação, manual do usuário

Perguntas frequentes - C Series C310ASWi KLIPSCH

Como conectar o subwoofer ao meu amplificador home theater?

Use uma das entradas disponíveis: RCA (assimétrico), XLR (simétrico) ou a entrada de nível alto (bornes de alto-falante). Escolha a compatível com seu amplificador.

Posso usar o subwoofer sem fio?

Sim, com o kit sem fio opcional Klipsch WA-3. Conecte o transmissor na fonte e associe-o ao subwoofer pelo botão de emparelhamento.

Onde colocar o subwoofer para melhor desempenho?

Idealmente em um canto da sala, na mesma parede que suas caixas acústicas frontais. Evite colocá-lo no meio de uma parede, isso reduz os graves.

Como usar a correção automática da sala?

Baixe o aplicativo Klipsch Low Control App, pressione 'auto eq' e siga as instruções na tela.

O que fazer se o LED não acender?

Verifique se o subwoofer está ligado e se o cabo de alimentação está bem conectado. O LED deve estar branco em funcionamento normal.

Como ajustar o volume do subwoofer?

Use os botões na parte traseira: VOLUME 1 para entradas de linha (RCA/XLR), VOLUME 2 para entrada de nível alto e VOLUME 3 para entrada sem fio.

Posso controlar o subwoofer pela minha rede?

Sim, através da entrada Ethernet (controle IP). Drivers de controle estão disponíveis em klipsch.com/cseries.

Como limpar o subwoofer?

Use um pano seco para remover poeira. Evite limpadores abrasivos ou à base de solventes.

O subwoofer entra em espera automaticamente?

Sim, o LED apaga no modo standby após um período de inatividade.

Onde encontrar o manual completo?

Você pode baixar o manual em PDF em nosso site, na seção dedicada a este modelo.

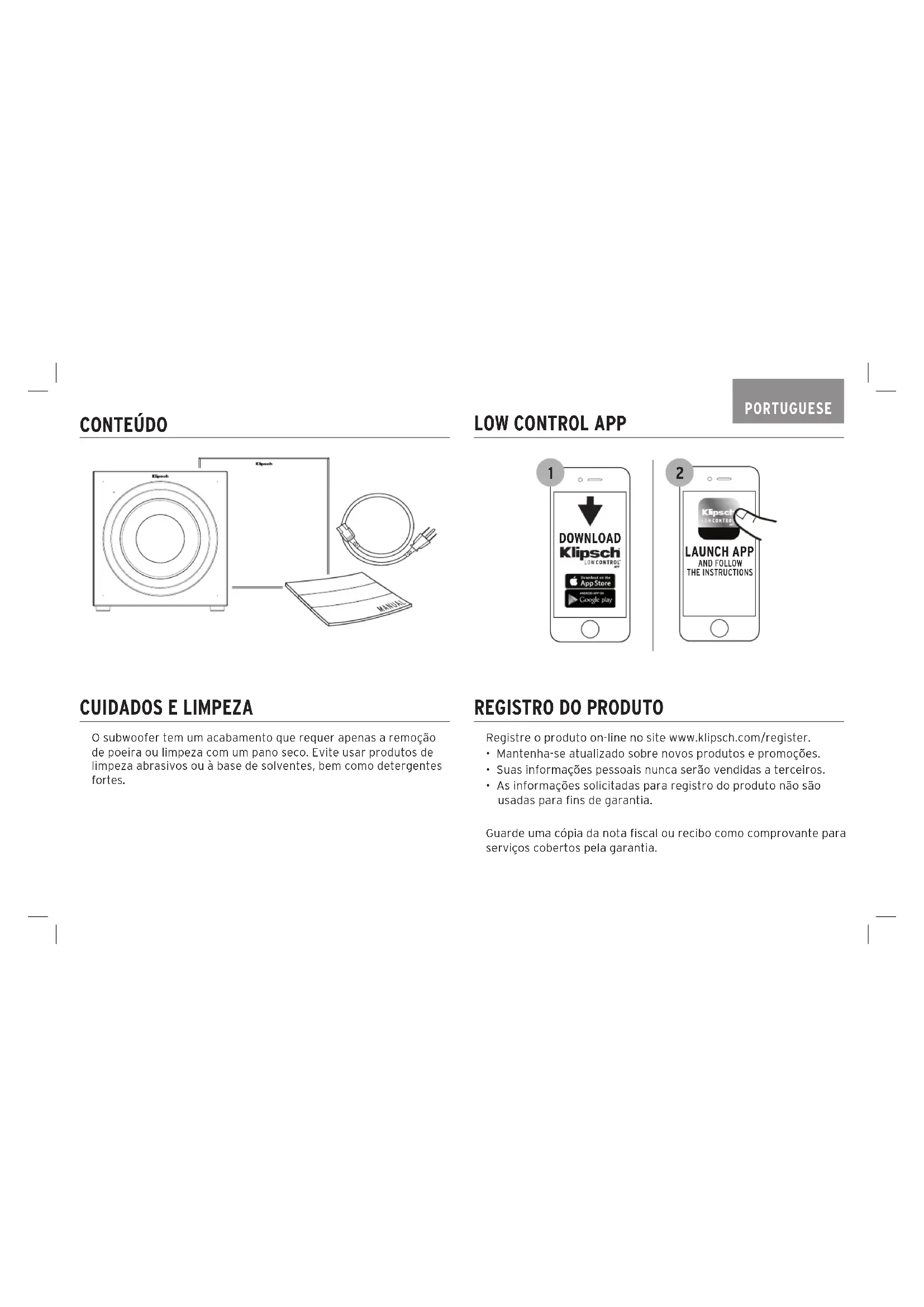

MANUAL DE UTILIZADOR C Series C310ASWi KLIPSCH

O subwoofer tem um acabamento que requer apenas a remoção de poeira ou limpeza com um pano seco. Evite usar produtos de limpeza abrasivos ou à base de solventes, bem como detergentes fortes.

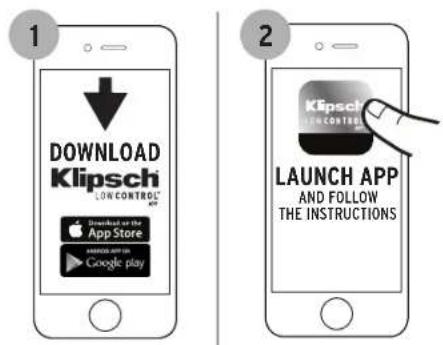

LOW CONTROL APP

REGISTRO DO PRODUTO

Registre o produto on-line no site www.klipsch.com/register.

• Mantenha-se atualizado sobre novos produtos e promoções.
• Suas informações pessoais nunca serão vendidas a terceiros.
• As informações solicitadas para registro do produto não são usadas para fins de garantia.

Guarde uma cópia da nota fiscal ou recibo como comprovante para serviços cobertos pela garantia.

PORTUGUESE

CONEXÕES

1 - Entrada Ethernet para controle de IP	2 - Controle de volume a nível de linha Con-trola o volume das entradas RCA e XLR	3 - Controle de volume de alto nívelControla o volume da entrada de alto nível	4 - Controle de volume sem fioControla o volume da entrada sem fio*
5 - Botão EMPARELHAR/RESTAURAR Para emparelhar com o transmissor sem fio WA-3*	6 - Entrada de linha não balanceada RCA 7 -	Entrada de linha balanceada XLR	8 - Entrada de alto nível(nível do caixa acústica)

*Consulte o manual do Kit WA-3 para obter mais informações

LED FRONTAL

LARANJA Atualização do firmware

POSICIONAMENTO DO SUBWOOFER

Os subwoofers amplificados da Klipsch® são projetados para reproduzir graves profundos e produzir impacto que dá vida aos filmes e músicas. Normalmente, pode-se obter o desempenho ideal se o subwoofer for colocado em um canto do ambiente, na mesma parede que as caixas acústicas do canal frontal (veja a figura 1). Observe que o posicionamento pode ter um efeito profundo sobre o desempenho do subwoofer amplificado. Se a unidade for colocada em um canto, como sugerido acima, aumentará a reprodução de graves. Se for colocada no meio de uma parede, ou em um espaço aberto no ambiente, a reprodução de graves diminuirá. Experimente várias configurações de posicionamento e de controle para encontrar a mais adequada para o tipo de ambiente e sua preferência. Ao escolher a localização do subwoofer, não se esqueça de que será necessário ligar o amplificador integrado do subwoofer em uma tomada elétrica de CA.


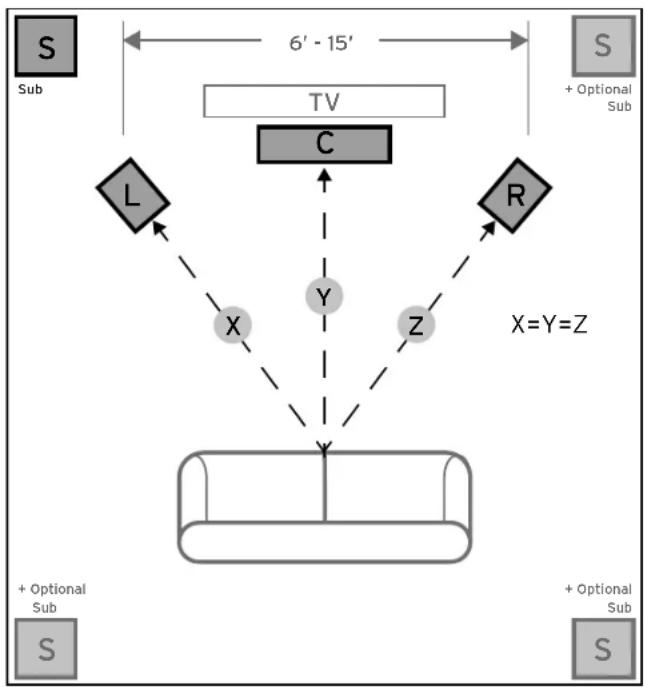

FIGURE 1 POSICIONAMENTO DAS CAIXAS ACÚSTICAS NO AMBIENTE

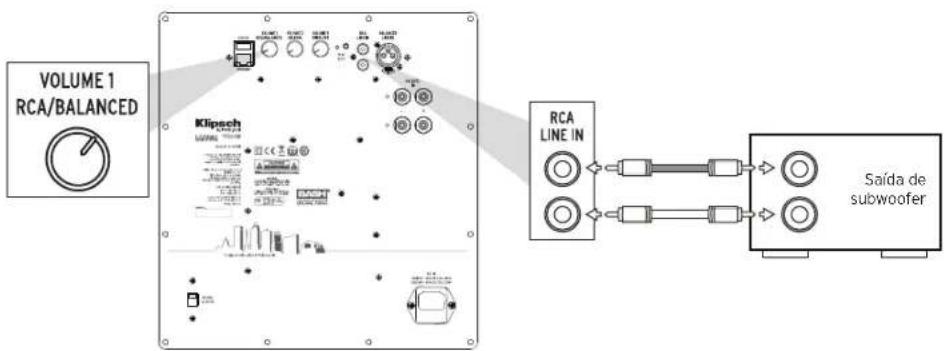

ENTRADA NÃO BALANCEADA

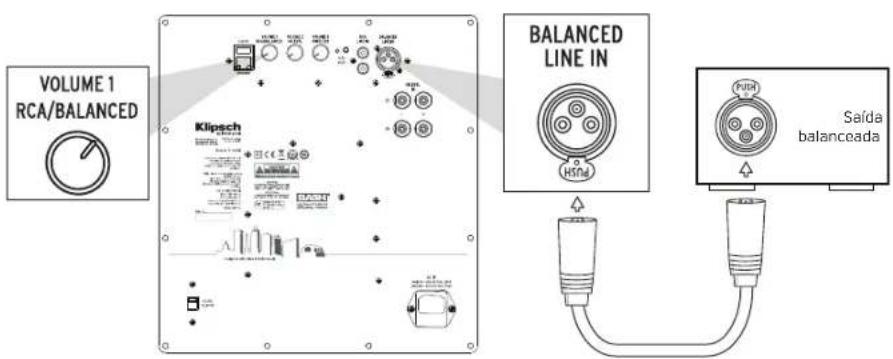

ENTRADA BALANCEADA

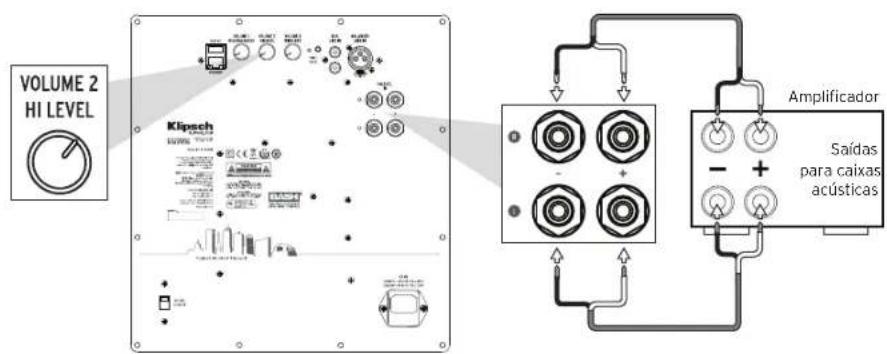

ENTRADA DE ALTO NÍVEL

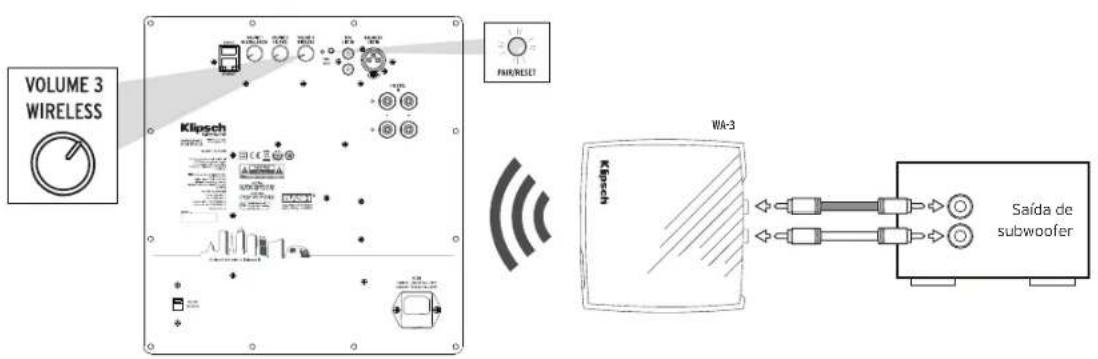

ENTRADA SEM FIO \*CONSULTE O MANUAL DO KIT WA-3 PARA OBTER MAIS INFORMAÇÕES

CORREÇÃO AUTOMÁTICA DE AMBIENTE

1. Inicie o Klipsch Low Control App
2. Pressione "auto eq"
3. Siga as instruções

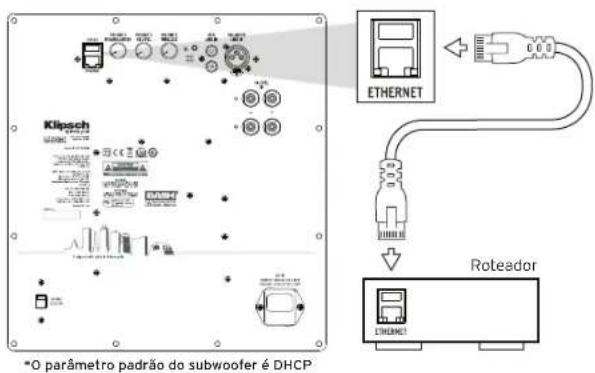

CONTROLE/ENTRADA DE IP

Os drivers de controle estão disponíveis em klipsch.com/cseries
