Produkttyp	Aktivsubwoofer
Marke	Klipsch
Modell	C Series C310ASWi
Oberfläche	Holz oder lackiert (je nach Version)
Abmessungen (H x B x T)	Ca. 43 x 38 x 43 cm
Gewicht	Ca. 15 kg
Stromversorgung	220-240 V, 50/60 Hz
Integrierter Verstärker	300 W RMS (Schätzung)
Audioeingänge	RCA (unsymmetrisch), XLR (symmetrisch), Hochpegel (Lautsprecherklemmen)
Kabelloser Eingang	Über Kit WA-3 (optional)
IP-Steuerung	Ethernet (RJ45)
Mobile App	Klipsch Low Control App (iOS/Android)
Automatische Raumeinmessung	Ja, über die App (Auto EQ)
Lautstärkeeinstellungen	Line (RCA/XLR), Hochpegel, kabellos
Vordere LED	Weiß (Betrieb), Blau (App verbunden), Orange (Update), Aus (Standby)
Empfohlene Platzierung	In einer Ecke, an derselben Wand wie die Frontlautsprecher
Pflege	Entstauben oder Reinigung mit einem trockenen Tuch
Stromverbrauch im Standby	Automatisch (Standby)

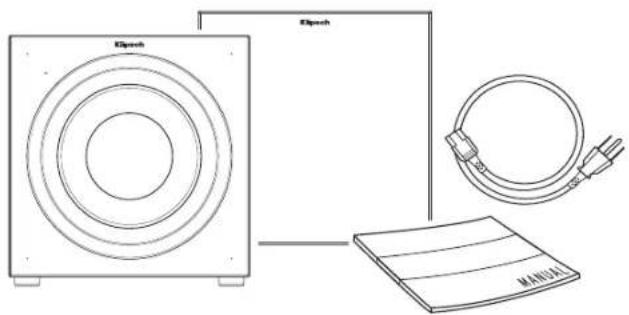

Lieferumfang	Subwoofer, Netzkabel, Bedienungsanleitung

Häufig gestellte Fragen - C Series C310ASWi KLIPSCH

Wie verbinde ich den Subwoofer mit meinem Heimkino-Receiver?

Verwenden Sie einen der verfügbaren Eingänge: RCA (unsymmetrisch), XLR (symmetrisch) oder den Hochpegeleingang (Lautsprecherklemmen). Wählen Sie den, der mit Ihrem Verstärker kompatibel ist.

Kann ich den Subwoofer kabellos nutzen?

Ja, mit dem optionalen Drahtlos-Kit Klipsch WA-3. Schließen Sie den Sender an die Quelle an und verbinden Sie ihn über die Pairing-Taste mit dem Subwoofer.

Wo sollte der Subwoofer für beste Leistung platziert werden?

Idealerweise in einer Raumecke, an derselben Wand wie Ihre Frontlautsprecher. Vermeiden Sie die Platzierung in der Mitte einer Wand, da dies die Bässe verringert.

Wie verwende ich die automatische Raumeinmessung?

Laden Sie die Klipsch Low Control App herunter, tippen Sie auf « Auto EQ » und folgen Sie den Anweisungen auf dem Bildschirm.

Was tun, wenn die LED nicht leuchtet?

Überprüfen Sie, ob der Subwoofer eingeschaltet ist und das Netzkabel richtig angeschlossen ist. Die LED sollte im Normalbetrieb weiß leuchten.

Wie stelle ich die Lautstärke des Subwoofers ein?

Verwenden Sie die Drehregler auf der Rückseite: VOLUME 1 für die Line-Eingänge (RCA/XLR), VOLUME 2 für den Hochpegeleingang und VOLUME 3 für den kabellosen Eingang.

Kann ich den Subwoofer über mein Netzwerk steuern?

Ja, über den Ethernet-Eingang (IP-Steuerung). Treiber sind auf klipsch.com/cseries verfügbar.

Wie reinige ich den Subwoofer?

Verwenden Sie ein trockenes Tuch zum Entstauben. Vermeiden Sie scheuernde oder lösungsmittelhaltige Reiniger.

Schaltet der Subwoofer automatisch in den Standby?

Ja, die LED erlischt im Standby-Modus nach einer Zeit der Inaktivität.

Wo finde ich die vollständige Anleitung?

Sie können die Anleitung als PDF auf unserer Website herunterladen, im Bereich dieses Modells.

BEDIENUNGSANLEITUNG C Series C310ASWi KLIPSCH

PFLEGE UND REINIGUNG

Ihr Subwoofer verfügt über eine Oberfläche, die nur mit einem trockenen Tuch abgestaubt oder gereinigt werden muss. Verwenden Sie keine Scheuer- oder Lösungsmittel oder scharfen Reinigungsmittel.

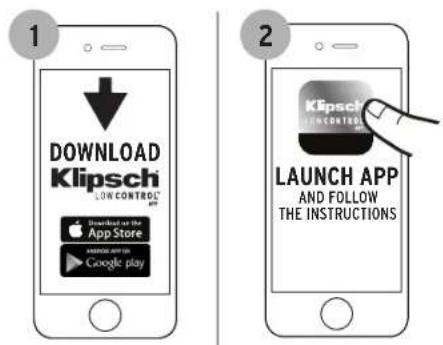

LOW CONTROL APP

PRODUKTREGISTRIERUNG

Registrieren Sie Ihr Produkt online unter www.klipsch.com/register

• Dadurch werden Sie über neue Produkte und Sonderangebote informiert.
• Ihre personenbezogenen Daten werden nie verkauft.
• Diese Registrierungsdaten werden nicht zu Garantiezwecken verwendet.

Bewahren Sie bitte Ihre Quittung auf, um die Garantie in Anspruch nehmen zu können.

GERMAN

ANSCHLÜSSE

1 - Etherneteingang für IP-Kontrolle	2 - Line-Level-Regler kontrolliert Lautstärke für RCA- und XLR-Eingang	3 - Hi-Level-Regler kontrolliert Lautstärke für Hochpegeleingang	4 - Wireless-Regler kontrolliert Lautstärke für drahtlosen Eingang*
5 - PAIR / RESET-Taste für Kopplung mit WA-3 drahtlosem Sender*	6 - RCA Unsymmetrischer Line-Eingang 7 -	XLR Symmetrischer Line-Eingang	8 - Hi-Level (Lautsprecherpegel)Eingang

*Weitere Informationen finden Sie in der Dokumentation des WA-3 Kit

VORDERE LED

WEISS Ein
BLAU Ein, App verbunden
ORANGE Firmware Updating
AUS Standby

PLATZIERUNG DES SUBWOOFERS

Die Aktiv-Subwoofer von Klipsch® bieten tiefen Bass und einen Klang, der Ihre Filme und Ihre Musik zum Leben erweckt. Eine Platzierung des Subwoofers in einer Zimmerecke an der gleichen Wand wie die vorderen Lautsprecher (siehe Abbildung 1) bringt meistens die besten Ergebnisse. Denken Sie daran, dass die Platzierung im Raum einen enormen Effekt auf die Leistung Ihres Aktiv-Subwoofers haben kann. Die oben empfohlene Platzierung in einer Ecke steigert die Bassleistung, während eine Platzierung an der Mitte einer Wand oder von den Wänden entfernt die Bassleistung verringert. Experimentieren Sie mit verschiedenen Platzierungen und Geräteeinstellungen, um die ideale Kombination für Ihren Raum und Ihren Geschmack zu finden. Wenn Sie die Position Ihres Subwoofers wählen, sollten Sie daran denken, dass Sie den eingebauten Verstärker des Subwoofers ans Stromnetz anschließen müssen.


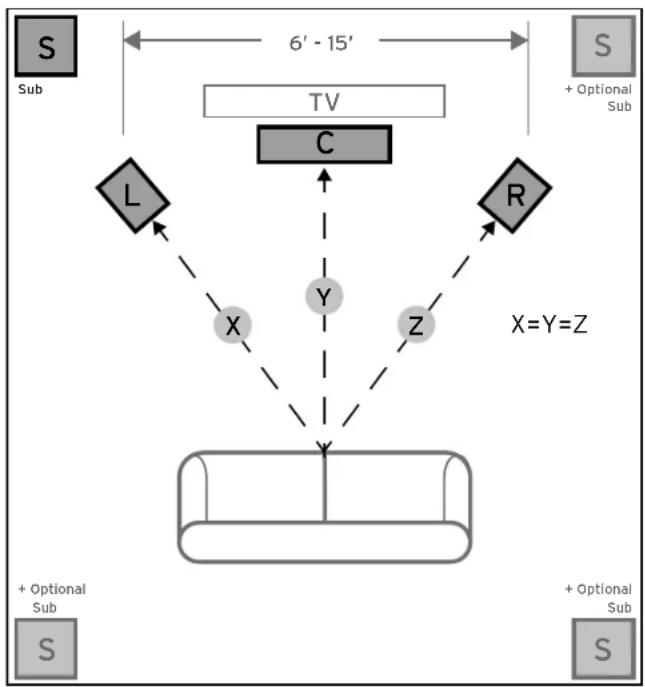

FIGURE 1 PLATZIERUNG DER LAUTSPRECHER IM HÖRBEREICH

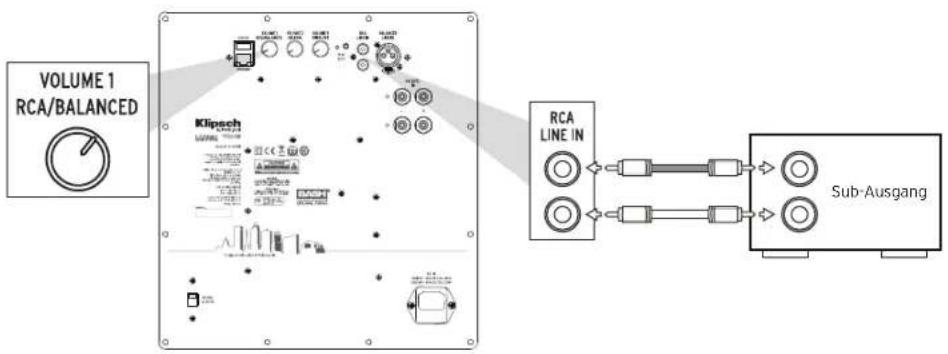

UNSYMMETRISCHER EINGANG

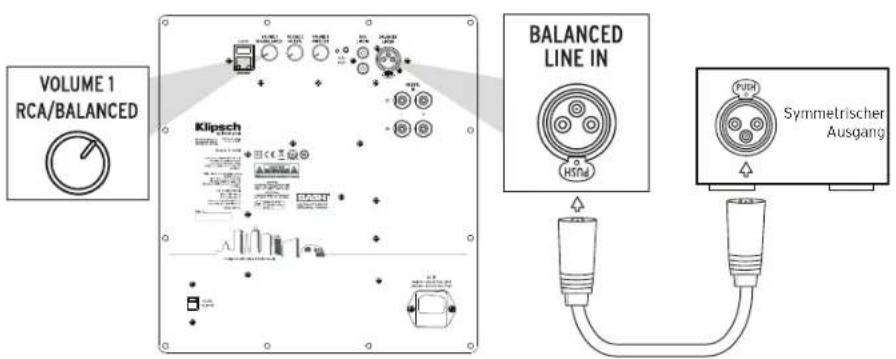

SYMMETRISCHER EINGANG

HOCHPEGEL-EINGANG

Verstärker

Lautsprecherausgang

DRAHTLOSER EINGANG \*WEITERE INFORMATIONEN FINDEN SIE IN DER DOKUMENTATION DES WA-3 KIT

WA-3

Sub-Ausgang

1. Starten Sie die Klipsch Low Control App
2. Klicken Sie auf „Auto Eq“
3. Folgen Sie den Anleitungen

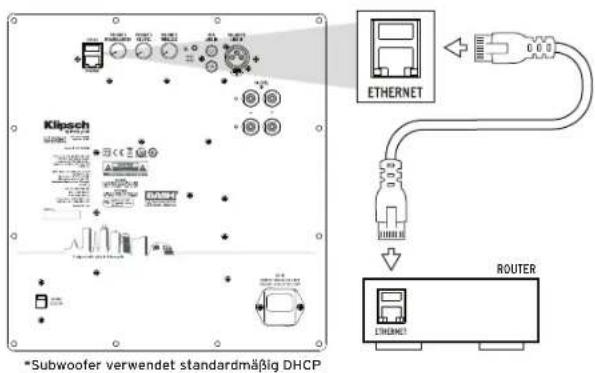

IP-KONTROLLE / EINGANG

Kontrolltreiber sind unter klipsch.com/cseries erhältlich
