MANUAL DE USUARIO C Series C310ASWi KLIPSCH

El subwoofer tiene un acabado que debería requerir limpiarlo o quitarle el polvo solo con un paño seco. Evite los detergentes fuertes y los limpiadores abrasivos o a base de solvente.

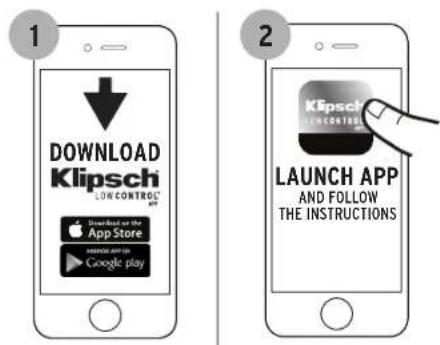

LOW CONTROL APP

1 DOWNLOAD Klipsch LOWCONTROL Download on the App Store SAVE APP UP Google play 2 Klipsch LOWCONTROL LAUNCH APP AND FOLLOW THE INSTRUCTIONS

REGISTRO DEL PRODUCTO

Registre su producto en línea en www.klipsch.com/register

• Manténgase al día sobre nuevos productos y promociones.
• Sus datos personales nunca serán vendidos.
• Esta información de registro no se utiliza para propósitos de garantía.

Conserve su recibo para hacer reclamaciones de garantía.

SPANISH

CONEXIONES

ETHERNET

VOLUME 1 A/BALANCED

VOLUME 2 HI LEVEL

1 - Entrada Ethernet para control de IP	2 - El control de volumen de nivel de línea controla el volumen de la entrada RCA y la entrada XLR	3 - El control de volumen de alto nivel controla el volumen de la entrada de alto nivel	4 - El control de volumen inalámbrico controla el volumen de la entrada inalámbrica*
5 - Botón de vinculación y restablecimiento (PAIR / RESET) para vincular con el trans-misor inalámbrico WA-3*	6 - Entrada de línea RCA no balanceada 7 -	Entrada de línea XLR balanceada	8 - Entrada de alto nivel (nivel de altavoz)

* Consulte el manual del kit WA-3 para obtener más información

LED FRONTAL

AZUL Activado, aplicación conectada

ANARANJADO Actualización de firmware

APAGADO En Espera

UBICACIÓN DEL SUBWOOFER

Los subwoofers alimentados de Klipsch® han sido diseñados para reproducir bajos profundos y generar el impacto que hace que sus películas y su música cobren vida. Por lo general, el mejor rendimiento se logra cuando el subwoofer se coloca en una esquina de la sala junto a la pared contra la cual se ponen los altavoces de canal frontal (Consulte la figura 1). Tenga en cuenta que la ubicación en la sala puede tener un profundo efecto en el rendimiento del subwoofer alimentado. Poner el subwoofer en una esquina, como se sugiere, aumenta el rendimiento de bajos; ponerlo al centro de la pared o lejos de las paredes disminuye el rendimiento. Experimente con diversas opciones de colocación y configuraciones de controles hasta encontrar las que mejor se adapten a la sala y a su gusto en particular. Cuando escoja la ubicación del subwoofer, tenga en cuenta que es necesario conectar el amplificador integrado del subwoofer a un enchufe de corriente alterna.


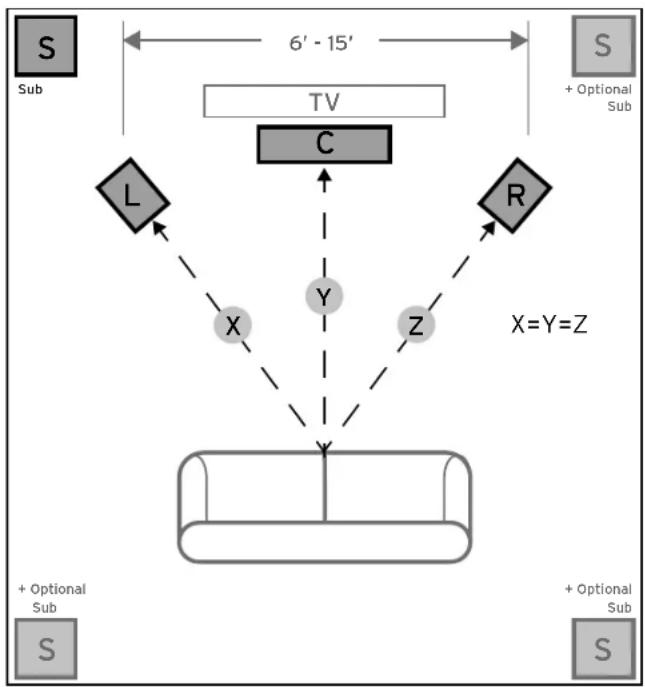

FIGURE 1 UBICACIÓN DEL ALTAVOZ EN EL ÁREA DE AUDICIÓN

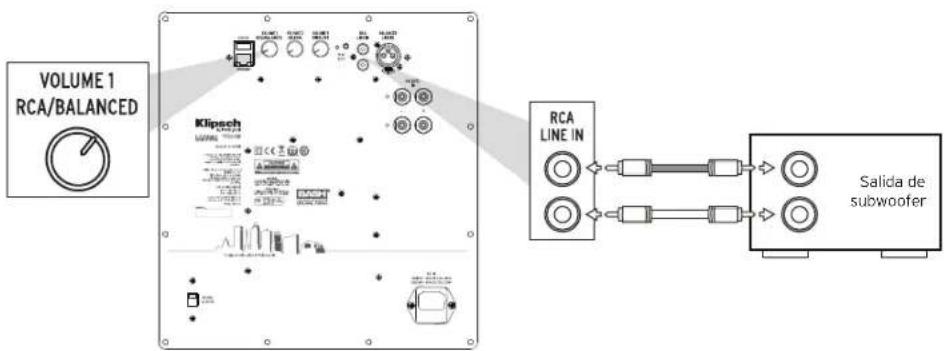

ENTRADA NO BALANCEADA

VOLUME 1 RCA/BALANCED Klipsech RCA LINE IN Salida de subwoofer

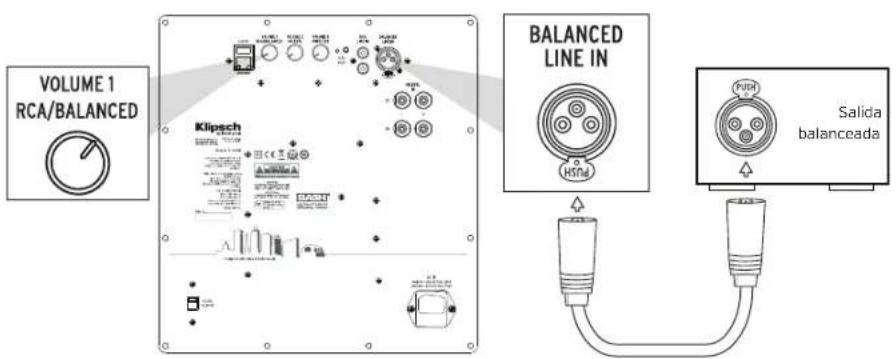

ENTRADA BALANCEADA

VOLUME 1 RCA/BALANCED Klipsch BALANCED LINE IN Hyna Pura Salida balanceada

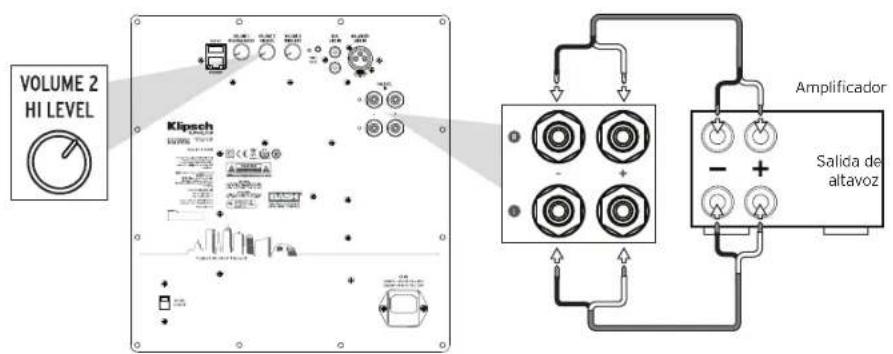

ENTRADA DE ALTO NIVEL

VOLUME 2 HI LEVEL Kipsch W/WR/100 Amplificador Salida de altavoz

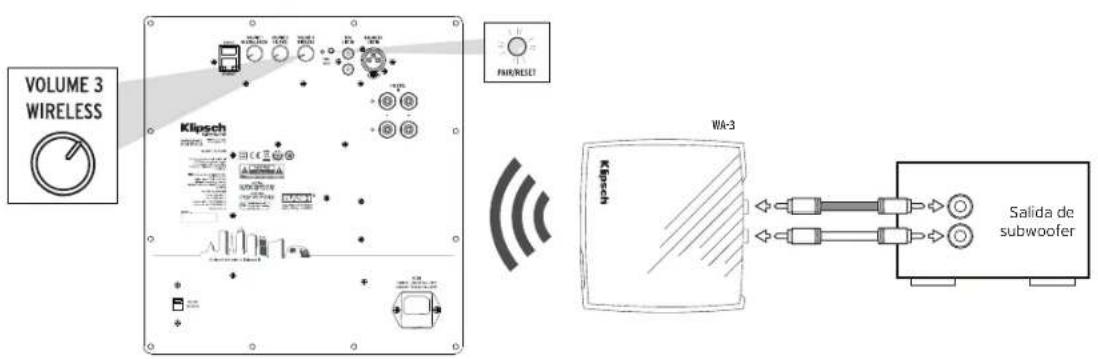

ENTRADA INALÁMBRICA \*CONSULTE EL MANUAL DEL KIT WA-3 PARA OBTENER MÁS INFORMACIÓN.

VOLUME 3 WIRELESS Klipsch Wk-3 Salida de subwoofer

CORRECCIÓN AUTOMÁTICA DE SALA

1. Inicie la aplicación LowControl App de Klipsch
2. Oprima "auto eq"
3. Siga las instrucciones

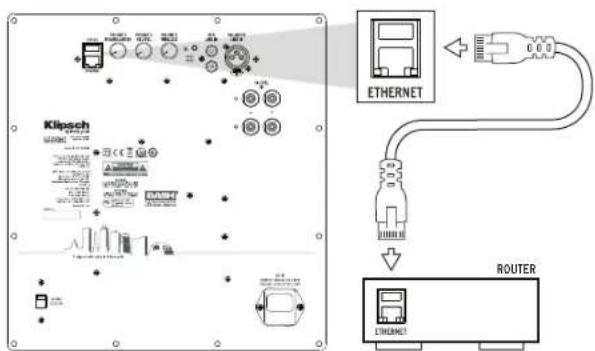

ENTRADA / CONTROL DE IP

Hay controladores de control en klipsch.com/cseries.

Klipsch ETHERNET ETHERNET ROUTER

* Valores predeterminados de subwoofer para el DHCP
