388764 - Iluminação Prilux - Manual de utilização gratuito

Tipo de produto	Guirlanda luminosa LED flexível (Flexlight LED)
Marca	Prilux
Modelo	388764
Alimentação	220-240 V CA
Proteção recomendada	Disjuntor diferencial 30 mA (DR-30mA) para uso exterior
Uso	Interior e exterior (com tomada IPX4 e proteção diferencial)
Cores disponíveis	Branco e azul (perda progressiva de desempenho após muitas horas de uso contínuo)
Comprimento	Variável (cortar nas marcas de corte indicadas, não exceder a carga máxima)
Conectores incluídos	Cabo de alimentação (210713), tampão de extremidade (210737), emenda (210744), conector L (210751), clipe de fixação (210768)
Material da bainha	PVC
Instalação	Por pessoal qualificado, em conformidade com o REBT (Regulamento Eletrotécnico de Baixa Tensão)
Garantia	Anulada se instalação não conforme ou ausência de proteção contra sobretensões
Manutenção	Verificar todas as conexões e a estanqueidade antes de cada uso; usar silicone neutro para selar
Segurança	Não usar em contato com água, mãos molhadas, ou perto de fontes de calor; não conectar enrolado
Corte	Cortar exclusivamente nas marcas de corte, depois selar a extremidade com o tampão e silicone
Reparabilidade	Substituição de seções possível com conectores metálicos e tubo termorretrátil

Perguntas frequentes - 388764 Prilux

Como cortar o fio luminoso no comprimento certo?

Corte apenas nas marcas de corte indicadas no cabo. Após o corte, dobre o fio da esquerda para a direita, corte o cabo de cobre limpo, depois sele a extremidade com o tampão incluído e silicone neutro. Use uma abraçadeira (não incluída) para isolamento total.

Posso usar este produto ao ar livre?

Sim, desde que use uma tomada IPX4 e um disjuntor diferencial 30 mA entre a alimentação e o produto. Sele todos os conectores com silicone neutro para evitar umidade.

O que fazer se uma seção do fio luminoso não funcionar mais?

Corte a seção defeituosa nas marcas de corte, depois substitua usando um conector metálico. Insira as duas extremidades no conector, aplique um tubo termorretrátil e aqueça para garantir a estanqueidade. Certifique-se de respeitar a polaridade.

Como conectar vários fios luminosos entre si?

Use um conector simples (macho/fêmea). Corte um tubo termorretrátil de 7 cm, coloque-o em um dos fios, insira os pinos do conector nos cabos, centralize o tubo e aqueça até a estanqueidade. Certifique-se de que ambos os fios têm a mesma tensão.

Qual é a tensão de alimentação necessária?

A alimentação deve ser de 220-240 V CA. Não ligue o produto a uma tensão superior. Use uma tomada com fusível para evitar danos devido a sobrecargas.

Como garantir a estanqueidade das conexões?

Aplique silicone neutro em todos os conectores e extremidades. Use tubos termorretráteis com silicone para as junções. Sele o tampão de extremidade com silicone e uma abraçadeira.

Posso substituir os LEDs individualmente?

Não, as lâmpadas não são intercambiáveis. Em caso de falha, substitua a seção inteira cortando nas marcas de corte e conectando uma nova seção com os conectores adequados.

Como fixar o fio luminoso em diferentes superfícies?

Use os clipes de fixação incluídos para superfícies de madeira (com cola ou fita dupla-face) ou ventosas para superfícies de vidro ou metal. Para formas específicas, use uma tela de aço ou um cabo conduíte. Amarre o fio com abraçadeiras a cada 10 cm se suspenso.

O que fazer em caso de sobretensão?

A garantia não cobre danos causados por sobretensões se nenhuma proteção for instalada. Para instalações industriais e de iluminação pública, é obrigatória a aplicação BT09-4 do REBT (instalação de proteções contra sobretensões). Use um para-raios adequado.

Como limpar o produto?

Limpe com um pano macio e seco. Não use água, solventes ou produtos abrasivos. Evite expor o produto diretamente ao sol, pois os UV degradam a bainha de PVC.

MANUAL DE UTILIZADOR 388764 Prilux

210713 Cabo de alimentação (Incluido)

210737 Tampa de extremidade

210744 Emendar

210751 Conector L

210768 Anexo clipe

AVISO

ANTES DE INSTALAR Este PRODUCTO, LEIA ATENTAMENTE ESTAS INSTRUÇÉS E GUARDE-AS EM LOCAL SEGURO. A INSTALAÇÃO DEVE SER EFFECTUADA POR PessoAL DEVIDAMENTE QUALIFICADO.

O MANUSEAMENTO INCORRECTO DESTE PRODUTO OU DOS SEUS COMPONENTES PODEM DANIFICAR O SEU FUNCIONAMENTO E CANCELAR A GARANTIA DO FABRICANTE. A GARANTIA DO FABRICANTE NÃO E VÉLIDA SE A INSTALAÇÃO NÃO FOR EFFECTUADA SEGUNDO AS INSTRUCções DO REBT 2002.

E OBRIGATORIO O CUMPRIMENTO DA NORMA ITC BT09-4( INSTALAÇÃO DE PROTECTORES EM LINHAS E RECEPC-TORES) EM INSTALAÇOES INDUSTRIALS E ILUMINAÇÃO PUBLICA. A GARANTIA NÃO COBRE DANOS PROVOCADOS POR DESCARGAS EM APARELHOS SEM PROTECÇAO CONTRA SOBRETENSOES.

É OBRIGATORIO O CUMPRIMENTO DA NORMA ITC BT19 (INSTALAÇÖES INTERIORES OU APARELHOS, PRESCRICÇEIS GERAIS).

É OBRIGATORIO O CUMPRIMENTO DA NORMA ITC BT34(INSTALAÇÖES COM FINALIDADES ESPECIFICAS, FEIRAS E STAND'S)

MANUTENÇAO DO PRODUTO

TODOS OS MOTIVOS LUMINOSOs DO PRILUX, NECESSITAM DE UMA MANUTENCAO ANTES DE SER USADOS, VERIFIQUE QUE TODAS AS CONEXOs (INCLUDEA A TAMPA FINAL) PARA TER CERTEZA QUETodo O MATERIAL TEM A PERFEITA ESTANQUEIDADE.

RESUMO

FLEXILIGHT LED é uma nova série de produits para um projeto profissional. Você pode decorar tanto interiores como exteriores dos edificios, destacar alguma coisa, arredores ou um lugar determinado, fazer espécies de simbolo ou illuminação janelas, entradas, escaladas, reboques, carros, etc. Tudo depende da imaginação de cada um.

ATENÇÃO: Evite fazer instalações inadequadas, también aquelas que está danificados, e por favor, nos convidamos você a ler cuidadosamente seguin do manual de instruções para fazer uma instalação segura.

O produits e fomecido com cabo de energia e tampa. O resto de acessórios são vendidos separadamente, por exemple, o calor encolher tubos, flanges, conducires cabo, etc.

AVISOS

• Não use este produit em contaço com a água ou com as gordas.
• Nunca coloque ou use este produit perto de fontes de calor (por exemple: aquecimento).
• Não ligue este produto enquinlo se manliver rolou, pode incendar.
• Utilize este produits com ventilacao e refrigeracao sufiente.
• Se você usa esle produito no exterior, você deve usar como uma tomadora eletrica com uma base estanca IPX4.
• Se você usa este produits no exterior, você sempre devê usar uma chape de proteção contra falha de energia (Fl-30 mA) entre o fornecedor de energia (220-240V) e do produits.
  Proteja todos os cabos contra danos potecuias.
• As lâmpadas não podem ser substituidos.
• Sob nenhuma circunstancia você deve bater este produits com um martelo, pode danificar as lâmpadas.
  Se o produits é montado para pendurar livrente, deve ser ajustada a

um cabo de aço e a ele ser ligado por cada 10 cm.
- Se o fio luminoso vai usar em instalacoes permanentes, você tem que levar em conta que ele vai derper desempenho progressivo nantes cores brancas e azuis antes de muitas horas continuhas.

CONEXAO AO FORNECEDOR DE ENERGIA

• Não ligue o fio luminoso ao fornecedor de energia até que a instalação ou a modificação tenha sido conclusão.
• Não ligue o fio luminoso ao fornecedor de energia aé que a tampa tenha sido fixada com segurarca no borde do fio luminoso.
• Não ligue a guirlanda para o fomecido de energia quando ela estiver em sua embalagem, a menos que o pacole tem um significado decorativo.
• Certifique-se de que o fomecido de energia não tem uma tensão maior que o fio luminoso.
• Recomenda-se usar a komada / adaptor com fusível, a fim de evitar qualquer dano contra sobrecarga.

CONEXAO.

• So pode ser ligar entre eles aqueles fio luminoso com a mesma lensão.
• Quando ele val fazer conexoes entre peças do fio luminoso, o o fio luminoso com o cabo de alimentacao, certifque-se de que ambas as partes manter a mais estrelta possivel.
• Os pinos do conector e do fio de cobre do fio luminoso.
• O macho e femea conector.
• O comprimento do fio luminoso não tem de superar a全球最大 de potência (Veja o grafico com os parametros)
• Recomenda-se para塞尔 todos os conectores com silicone adesivo neutro, a fim de fazer a entrada de umidade no fio luminoso.

O CORTE

• Cortar o fio luminoso exclusivamente ao longo das marcas.
• Para evitar possiveis curto-circuitos, certificque-se de que o fio de cobre é corlado de forma clara.

USO

• Avisar o fio luminoso, ligando-o a rede antes de dar forma ao projeto. Desconecte-lo enquanto você lenha a forma desejada.
• Não use o cabo de metal, que pode ser conducivo, para amarrar o fio luminoso.
• Certificque-se de que o fio luminoso não está em contato com qualquer material inflamavel ou que pode estar deretendo.
• Certifique-se de que existe uma ventilacao adequada ao redor do fio luminoso, não cubra ou instalar o fio luminoso em uma area fechada.
• Não vergulhar o fio luminoso sob a água.
• Quando a instalação está prevista, recomenda-se que o pessoal qualificado faz o check-out.
• Livra-se do produit no lugar cielo para fazê-lo.

O SEU FIO LUMINOSO LED FUNCIONA MELHOR SE:

• Não o exponhe diretamente à luz solar. Radiação UV destruí a cobertura de PVC do seu fio luminoso.
• Se ele for operado com fornecimento de fluxo estável, as mudanças na danos tensão ou encurtar a vida éNJ.
• Ele é'utilizzato em um ambiente químico neutro. Ácidos fortes, alcalina, radioativivo, etc danificam a cobertura de PVC.

INSTRUÇÉS DE UTILIZACHO.

O CORTE DO FIO LUMINOSO

1. Corte apenas o cabo ao longo das culturas marcas indicadas.
2. Para evaporar possiveis curto-circuitos, certificque-se que o corte dos cabos. fai fatto cuidadosamente-Dobre o fio luminoso da esquerda para a direita e,除去 disso, corte o cabo de cobre que borda.
3. Cobrir a extremidade do fio luminoso com uma tampa que está incluida,olemto total. O除外 extremo do fio luminoso pode ser ligado por um cabo de alimentacao (incluido), que foi tambem salado para obter a perfeita estanqueidade

123

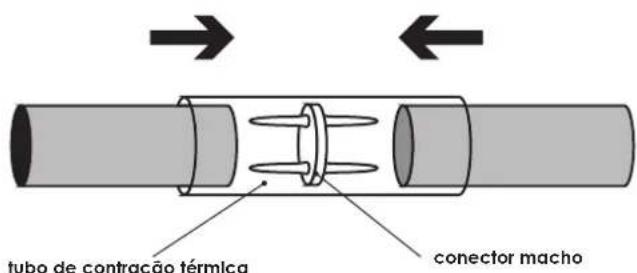

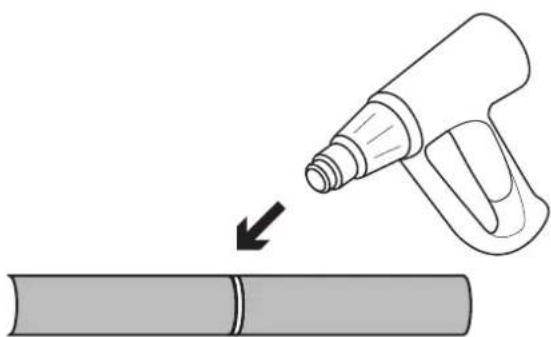

CONEXão COM O CONECTOR simples entre FLEXILIGHT

1. Corte uma�� 7 centimétros do tubo de contração tírmica, pelo menos, e colocá- lo em um dos fios.
2. Introduzir os pinos do conector simples dentro do cabo do fio luminoso.
3. Centro o tubo de contração tírmica com o conector simples e aplicar calor até que permance completenesslamento selado.

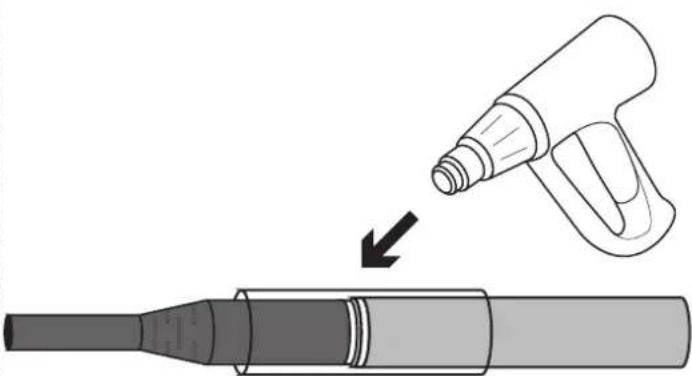

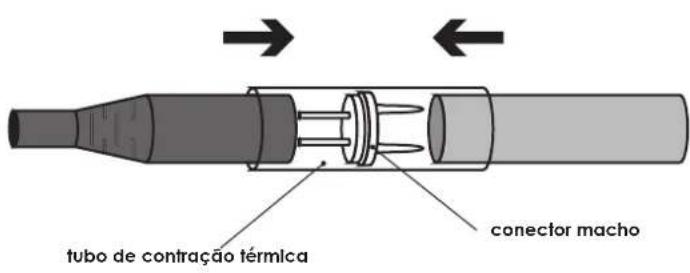

COMO LIGAR O CABO DE ALIMENTACION

1. Cerlifice-se de que o fio luminoso, que vai ser Manipulado, não está ligado ao fornecedor de electricidade.
2. Ligue o conector com o pino macho no fio luminoso na sua posicao correla.

3. Colque o tubo de contração tírmica sobre o fio luminoso.

4. Ligue o除外 fio luminoso no conector, Certificque se de que o conector tenha fixado na posicao correta dentro do fio luminoso.

5. Uma vez que?), ),), ,), ,), ,), ,), ,), ,), ,), ,), ,), ,), ,), ,), ,), ,), ,), ,), ,), ,), ,), ,), ,), ,), ,), ,), ,), ,), ,), ,), ,) ,, .).
6. Os conectores e as articulações podem lidar com um limite de pressão.

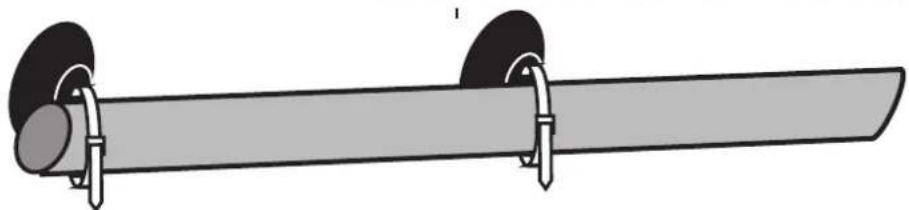

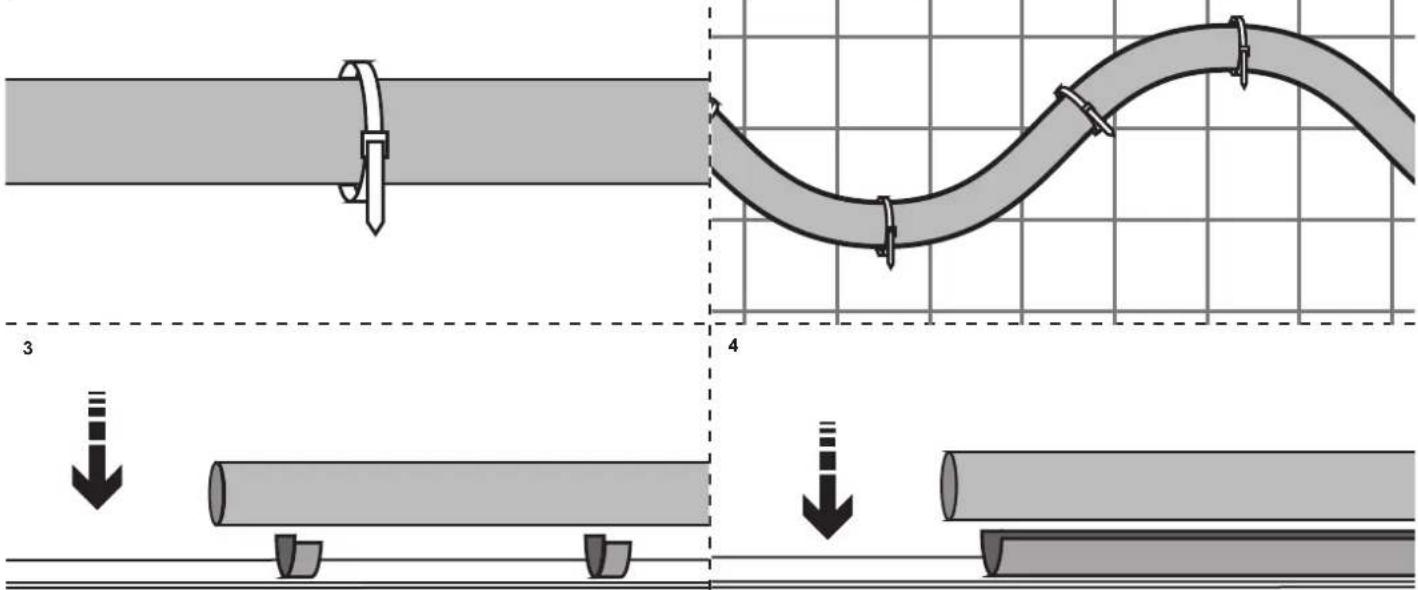

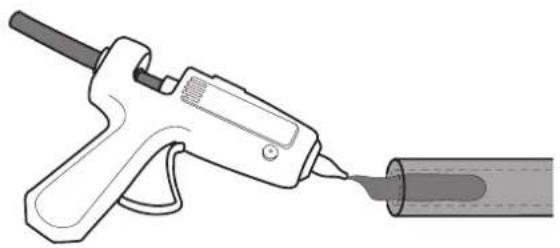

INSTALAÇÃO (ACCESSORIOS NO incluíDS):

1. FLANGE

2. Fabricação do molde com o cabo de ferro ou bar de acordo com o seu deseno.

3. Use as flanges para garantir o fio luminoso no interior do cabo.

4. Éperfeito para arte e iluminação de edificios.

5. MALHA DE Aço

6. Em primeiro lugar faz o projeto no seu tamanho atual em papel.
7. Caloque a malha de aço sobre o projet, corriga o fio luminoso na malha com flanges de acordo com seu desenhó.

8. Éperfeito para Artwork.

9. CLPE DE FIXACAO

10. Defina o clipe de fixação com cordas em superfícies de madeira, com cola ou fita adesiva dupla-face, de acardo com o seu deseno. Para fazer

figuras quadradas ou relangulares, utilize o clique de fixação adequada e configurá-lo com cordas.

• Vocé pode uso-lo em superficies de madeira, metal, etc é perfeito para grandes projetos de luminação.

• CABO DE LIGACAO

• Defina o canal a cabo em uma superficie de vidro com tampa dupia-face ou amarrão-lo em superficies de madeira.
• Empurre o fio luminoso na conduta.

• Éperfeito para-line direito decoração.

• VENTOSAS

Fixar as ventosas na superficie de vidro ou metal com cola.
- Use os flanges para fixar o fio luminoso para a ventosa.
- é adequado para superficies de vidro ou de metal.

1

5

1

Corte um pedao de arame e selar as extremidades com silicone.

2

4

3

Inserir um novo conector de metal que entra atraves de pinos de arame dentro dos orificios dos fios internos.

Digite um fubo de contracao no lado fos para a sua vedao posterior.

ATENCAO!

CERTIFIQUE QUE A POLARIDADE E A DIREÇÃO DA CORRENTE SÃO CORRETAS.

6

5

Unir as duas extremidades do fio através do conector.

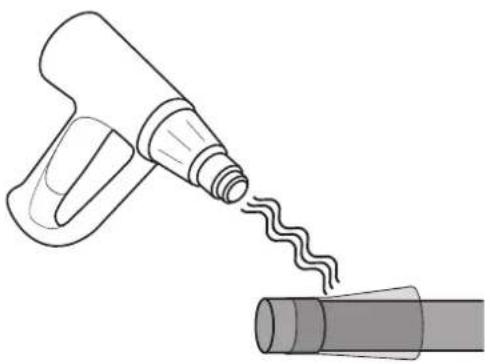

FIG.6 Introduzir o termorelactil no quadro das duas segoes de fio.

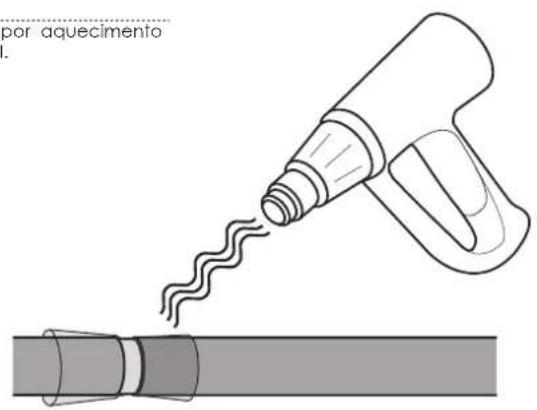

Siar a costura por aquecimento do termoretractil.

7/8

9/10/11

Repita este processo as extremidades das seccções.

12
