MANUAL DE UTILIZADOR 210706 Prilux

210713 Cabo de alimentação (Incluido)

210737 Tampa de extremidade

210744 Emendar

210751 Conector L

210768 Anexo clipe

AVISO

ANTES DE INSTALAR Este PRODUCTO, LEIA ATENTAMENTE ESTAS INSTRUÇÉS E GUARDE-AS EM LOCAL SEGURO. A INSTALAÇÃO DEVE SER EFFECTUADA POR PessoAL DEVIDAMENTE QUALIFICADO.

O MANUSEAMENTO INCORRECTO DESTE PRODUTO OU DOS SEUS COMPONENTES PODEM DANIFICAR O SEU FUNCIONAMENTO E CANCELAR A GARANTIA DO FABRICANTE. A GARANTIA DO FABRICANTE NÃO E VÉLIDA SE A INSTALAÇÃO NÃO FOR EFFECTUADA SEGUNDO AS INSTRUCções DO REBT 2002.

É OBRIGATORIO O CUMPRIMENTO DA NORMA ITC BT09-4( INSTALAÇÃO DE PROTECTORES EM LINHAS E RECEPC-TORES) EM INSTALAÇões INDUSTRIÁS E ILUMINACÇÃO PUBLICA. A GARANTIA NÃO COBRE DANOS PROVOCADOS POR DESCARGAS EM APARELHOS SEM PROTECÇão CONTRA SOBRETENSOES.

É OBRIGATORIO O CUMPRIMENTO DA NORMA ITC BT19 (INSTALAÇÖES INTERIORES OU APARELHOS, PRESCRICÇESES GERAIS).

E OBRIGATORIO O CUMPRIMENTO DA NORMA ITC BT34(INSTALAÇÖES COM FINALIDADES ESPECIFICAS, FEIRAS E STAND'S)

MANUTENÇÃO DO PRODUCTO

TODOS OS MOTIVOS LUMINOSOs DO PRILUX, NECESSITAM DE UMA MANUTENCAO ANTES DE SER USADOS, VERIFIQUE QUE TODAS AS CONEXOs (INCLUDEA A TAMPA FINAL) PARA TER CERTEZA QUETodo O MATERIAL TEM A PERFEITA ESTANQUEIDADE.

RESUMO

FLEXLIGHT LED é uma nova série de produits para um projeto profissional. Você pode decorar tanto inferiores como exteriores dos edificios, destacar alguma coisa, arredores ou um lugar determinado, fazer espécies de simbolo ou illuminação janelas, entrada, escaladas, reboques, carros, etc. Tudo depende da imaginação de cada um.

ATENÇÂO: Evite fazer instalações inadequadas,cream能得到 that you should be able to do a manual of instruções para fazer uma Instalação segura.

O produits é fornecido com cabo de energia e tampa. O resto de acessórios são vendidos separadamente, por exemple, o calor encolher tubos, flanges, conduites cabo, etc.

AVISOS

• Não use este produits em contato com a água ou com as más molhadas.
• Nunca coloque ou use este produit perto de fontes de calor (por exemple: aquecimento).
• Não ligue este produit enquinanto se manliver rolou, pode incendiar.
• Utilize este produits com ventilacao e refrigeracao sufiente.
• Se você usa esse produto no exterior, você devê usar como uma tomadora eletrica com uma base estanca IPX4.
• Se você Use該 produits no exterior, você sempre pode usar uma chave de proteção contra falha de energia (Fl-30 mA) entre o fornecedor de energia (220-240V) e do produits.
  Proteja todos os cabos contra danos potencias.
• As lampieadas não podem ser substituidos.
• Sob nenhuma circunftancia você pode bater este produits com um martelo, pode danificar as lampadas.
  Se o produits e montado para pendurar livrente, deve ser ajustada a

um cabo de aço e a ele ser ligado por cada 10 cm.
- Se o fio luminoso vai usar en instalacoes permanentes, você tem que levar em conta que ele vai perdier desempensoprogressivamente nas cores brancas e azuis antes de muitas horas continually.

CONEXAO AO FORNECEDOR DE ENERGIA

• Não l'lique ou fio luminoso ao formecedor de energia ate que a instalacao ou a modifica tion tenha sido conclusida.
• Não ligue o fio luminoso ao fornecedor de energia ante que a tampa tenha sido fixada com segurar no borde ao fio luminoso.
• Não ligue a guirlanda para o fornecedor de energia quando ela estiver em sua embalagem, a menos que o pacole tem um significado decorativo.
• Certifique se de que o fomecido de energia não tem uma tension maior que o fio luminoso.
• Recomenda-se usar a lomada / adaptor com fusível, a lim deevilRAR qualquer dano contra sobrecarga.

CONEXAO.

• So pode ser ligar entre eles aqueles fio luminoso com a mesma tensao.
• Quando ele vais fazer conexções entre peças do fio luminoso, o o fio luminoso com o cabo de alimentação, certifique-se de que ambas as partes mantear a maior estrelta possivel.
  Os pinos do conector e do fio de cobre do fio luminoso.
• O macho e femea conector.
• O comprimento do fio luminoso não tem de superar a energia maxima de potência (Veja o grafico com os parametros)
• Recomenda-se para Solar todos os conectores com silicone adesivo neutro, a fim de fazer a entrada de umidade no fio luminoso.

O CORTE

• Cortar o fio luminoso exclusivamente ao longo das marcas.
• Para registrar posséis curto-circuitos, certificque-se de que o fio de cobre é cartado de forma clara.

USO

• Avisar o fio luminoso, ligando-o a rede antes de dar forma ao projeto. Desconecte-lo enquanto você lenha a forma desejada.
• Não use o cabo de metal, que pode ser conducivo, para amarrar o fio luminoso.
• Cerlifice-se de que o fio luminoso não está em conta com qualquer material inflamavel ou que pode estar deretendo.
• Certifique-se de que existe uma ventilação adequada ao redor do fio luminoso, não cubra ou instalar o fio luminoso em uma area fechada.
• Não vergulhar o fio luminoso sob a água.
• Quando a instalacao está prevista, recomenda-se que o pessoal qualificado faz o check-out.
• Livra-se do produit no lugar cierto para fazê-lo.

O SEU FIO LUMINOSO LED FUNCIONA MELHOR SE:

• Não o exponhe diretamente à luz solar. Radiação UV destruí a cobertura de PVC do seu fio luminoso.
• Se ele for operado com fornecimento de fluxo estável, as mudanças na danos tensão ou encurtar a vida éNJ.
• Ele é'utilizzato em um ambiente químico neutro. Ácidos fortes, alcalina, radioativivo, etc danificam a cobertura de PVC.

INSTRUÇÉS DE UTILIZACHO.

O CORTE DO FIO LUMINOSO

1. Corte apenas o cabo ao longo das culturas marcas indicadas.
2. Para evaporar possiveis curto-circuitos, certificque-se que o corte dos cabos. fai feito cuidadosamente-Dobre o fio luminoso da esquerda para a direita e, depos disso, corte o cabo de cobre que borda.
3. Cobrir a extremidade do fio luminoso com uma tampa que está inclua,塞尔-a com silicone, lie-a com uma flange (não inclua) para o seu isalamento total. O除外 extremo do fio luminoso pode ser ligado por um cabo de alimentacao (incluido), que foi tambem salado para obter a perfeita estanqueidade

123

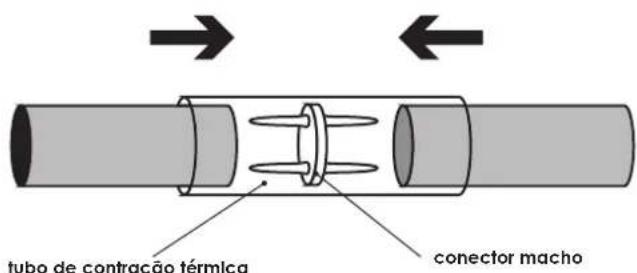

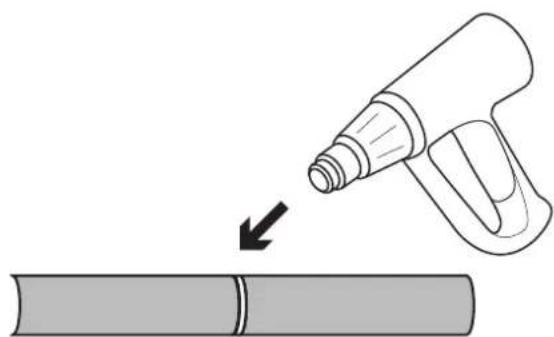

CONEXão COM O CONECTOR simples entre FLEXILIGHT

1. Corte uma�� 7 centimetros do tubo de contração tírmica, pelo menos, e colocá- lo em um dos fios.
2. Introduzir os pinos do conector simples dentro do cabo do fio luminoso.
3. Centro o tubo de contração tírmica com o conector simples e aplicar calor até que permanece Completely Selado.

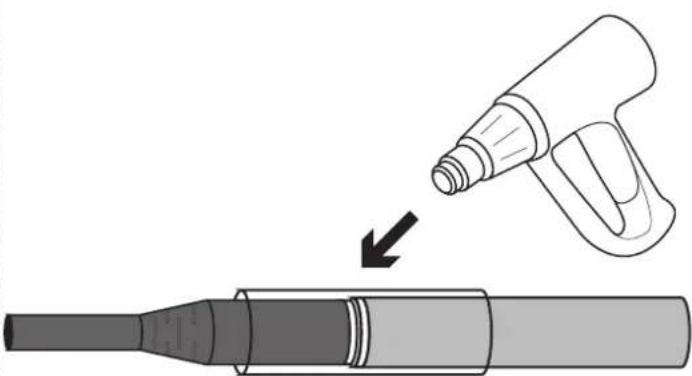

COMO LIGAR O CABO DE ALIMENTACION

1. Cerlifice-se de que o fio luminoso, que vai ser Manipulado, não está ligado ao fornecedor de electricidade.
2. Ligue o conector com o pino macho no fio luminoso na sua posicao correla.

3. Colque o tubo de contração tírmica sobre o fio luminoso.

4. Ligue o除外 fio luminoso no conector, Certificque se de que o conector tenha fixado na posicao correta dentro do fio luminoso.

5. Uma vez que?), ),), ,), ,), ,), ,), ,), ,), ,), ,), ,), ,), ,), ,), ,), ,), ,), ,), ,), ,), ,), ,), ,), ,), ,), ,), ,), ,), ,), ,), ,) ,, ,) ,, ,) ,, ,) ,, ,) ,, ,) ,, ,) ,, ,) ,, ,) ,, ,) ,, ,) ,, ., ., ., ., ., ., ., ., ., ., ., ., ., ., ., ., ., ., ., ., ., ., ., ., ., ., ., ., ., ., ., ., ., ., ., ., ., ., ., ., ., ., ., ., ., ., ., ., ., ., .
6. Uma vez que?, ), ), ), ), aplique calor, se você livesse, usoo um tubo retráctil com silicone.
7. Os conectores e as articulações podem lidar com um limite de pressão.

INSTALAÇÃO (ACESSORIOS NO incluíDS):

1. FLANGE

• Fabricação do molde com o cabo de ferro ou bar de acordo com o seu deseno.
• Use as flanges para garantir o fio luminoso no interior do cabo.
• Éperfeito para arte e iluminação de edificios.

2. MALHA DE Aço

• Em primeiro lugar faz o projeto no seu tamanho atual em papel.
• Caloque a malha de aço sobre o projet, corriga o fio luminoso na malha com flanges de acordo com seu desenhó.
• Éperfeito para Artwork.

3. CIPE DE FIXACAO

• Defina o clipe de fixação com cordas em superfícies de madeira, com cola ou fita adesiva dupla-face, de acardo com o seu deseno. Para fazer

figuras quadradas ou relangulares, utilize o clique de fixação adequada e configurá-lo com cordas.

• Vocé pode uso-lo em superficies de madeira, metal, etc é perfeito para grandes projetos de luminação.

4. CABO DE LIGACAO

• Defina o canal a cabo em uma superficie de vidro com tampa dupia-face ou amarrão-lo em superficies de madeira.

• Empurre o fio luminoso na conduta.

• Éperfeito para-line direito decoração.

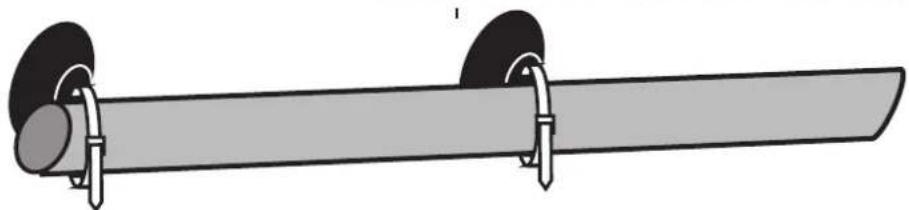

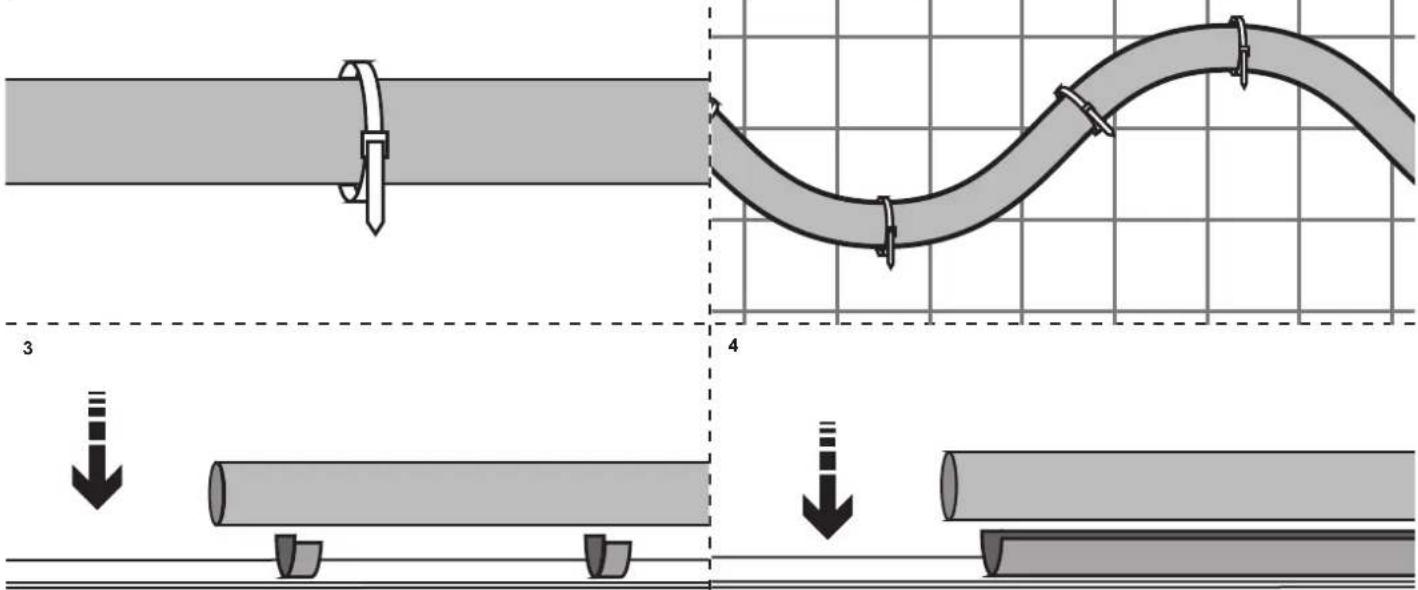

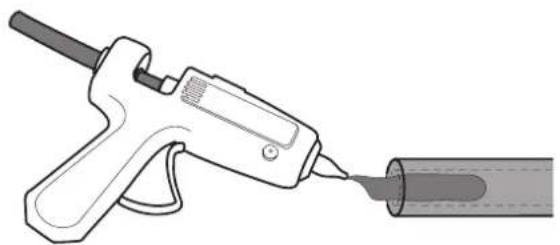

5. VENTOSAS

Fixar as ventosas na superficie de vidro ou metal com cola.
- Use os flanges para fixar o fio luminoso para a ventosa.
- é adequado para superficies de vidro ou de metal.

1

5

1

Corte um pedao de arame e selar as extremidades com silicone.

2

4

3

Inserir um novo conector de metal que entra atraves de pinos de arame dentro dos orificios dos fios internos.

Digite um fubo de contração não éposse fos para a sua vedação posterior.

ATENCAO!

CERTIFIQUE QUE A POLARIDADE E A DIREÇÃO DA CORRENTE SÃO CORRETAS.

6

5

Unir as duas extremidades do fio através do conector.

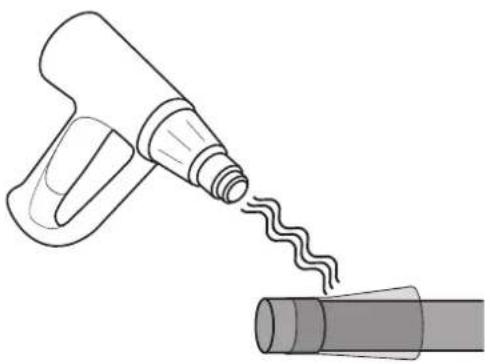

FIG.6 Introduzir o termorelactil no quadro das duas segoes de fio.

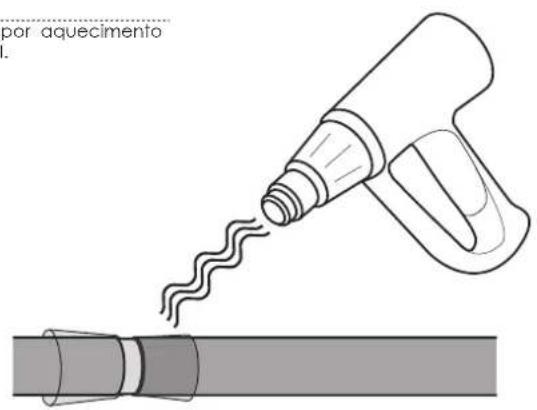

Seliar a costura por aquecimento do termoretractil.

7/8

9/10/11

Repita este processo as extremidades das seccoes.

12
