MODE D'EMPLOI 210706 Prilux

MAINTENANCE DU PRODUIT

TOUTES LES MOTIF D’ÈCLAIRAGE DE NÖEL DU PRILUX, ONT BESOIN D’UNE MAINTENANCE AVANT SON UTILISA- TION, C’EST-À-DIRE, VÉRIFIER TOUTES LES CONNEXIONS (INCLUS THE BOUCHON D’EXTRÉMITÉ) POUR ÊTRE SÛR QUE LE MATÉRIEL A LA PARFAITE ÉTANCHÉITÉ. AVERTISSEMENT AVANT DE COMMENCER L’INSTALLATION DE CE PRODUIT , VEUILLEZ LIRE ATTENTIVEMENT LES INSTRUCTIONS ET GARDEZ-LES . L’INSTALLATION DOIT ÊTRE RÉALISÉE PAR DU PERSONNEL QUALIFIÉ. LA MANIPULATION INCORRECTE DES COMPOSANTS OU DU PROPRE PRODUIT POURRAIT ABÎMER LE FONCTION- NEMENT CORRECT DE CET ÉQUIPEMENT RESTANT LA GARANTIE DU FABRICANT ANNULÉE. LA GARANTIE DU FABRICANT EST ANNULÉE SI L’INSTALLATION N’EST PAS RÉALISÉE SELON LE REBT 2002. L’APPLICATION BT09-4 DU REBT EST OBLIGATOIRE (INSTALLATION DE PROTECTIONS DE SURTENSION DANS DES LIGNES ET RÉCEPTEURS) POUR DES INSTALLATIONS INDUSTRIELLES ET ÉCLAIRAGE PUBLIC . LA GARANTIE NE COU- VRE PAS DES DOMMAGES CAUSÉS PAR SURTENSION DANS DES RÉCEPTEURS SANS PROTECTION DE SURTENSION. L’APPLICATION DE LA ITC BT19 (INSTALLATIONS INTÉRIEURES OU RÉCEPTRICES .PRESCRIPTIONS GÉNÉRALES) EST OBLIGATOIRE. L’APPLICATION DE LA ITC BT34 (INSTALLATIONS À DES FINS SPÉCIALES. FOIRES ET STANDS) EST OBLIGATOIRE. RÉSUMÉ FLEXILIGHT LED est une nouvelle série de produit pour un design professionnel.Vous pouvez décorer l’intérieur et à l’extérieur des bâtiments, en soulignant quelque chose, environs ou un lieu déterminé, faisant une sorte de symbo-le ou d’éclairage fenêtres, les entrées, les escaliers, remorques, voitures, etc. Tout dépend de l’imagination de chacun.AVERTISSEMENT: Évitez de faire installactions inapropriés ainsi ces ceux qui sont endommagés, et s’il vous plaît, nous vous invitons à lire attentivement, le ma-nuel d’instructions ci-dessous pour faire une installaction avec de la sécurité.Le produit est fourni avec un câble d’alimentation et embout. Le reste d’accessoires sont vendus séparément, par exemple, thermorétractable tu-bes, moyeux, câble conduit, etc AVERTISSEMENTS

• Ne pas utiliser ce produit en contact avec l’eau ou avec les mains moui-llées.• Ne jamais placer ou utiliser ce produit à proximité de sources de chaleur (par exemple: chauffage).• Ne pas connecter ce produit alors qu’il reste roulé, il pourrait mettre le feu.
• Utilisez uniquement ce produit avec une ventilation sufsante et de la réfrigération.• Si vous utilisez ce produit à l’extérieur, vous devez utiliser comme une prise de courant une base étanchéité IPX4.• Si vous utilisez ce produit à l’extérieur, vous devez toujours utiliser un com-mutateur de protection de panne de courant (FI-30mA) entre la Puissance Fournisseur (220-240V) et le produit.• Protéger tous les câbles contre les dommages potentiels.• Les lampes ne sont pas échangeables.• En aucun cas vous ne devez battre ce produit avec un marteau, il pou-rrait endommager les lampes.• Si le produit est monté pour être suspendu librement, il doit être adapté à un câble en acier et être connecté à toutes chaque 10 cm.• Si le l lumineux va utiliser dans installactions bas hors, vous devez prendre en compte qu’il perdra de la performance progressivement dans les cou-leurs blanc et bleu après de nombreuses heures continues.

CONNEXIONSAU FOURNISSEUR D’ÉLECTRICITÉ

• Ne pas connecter le l lumineux au fournisseur d’électricité jusqu’à l’installation ou la modication a été effectuée.• Ne pas connecter le l lumineux au fournisseur d’électricité jusqu’à ce que le bouchon a été résolu avec la sécurité au bord du l lumineux.• Ne branchez pas la guirlande au fournisseur de puissance alors qu’il est dans son emballage, à moins que le paquet a un sens décoratif.• Assurez-vous que le fournisseur d’énergie n’a pas une tension plus élevée que le l lumineux.• Il est recommandé d’utiliser clap / adaptateur avec fusible an d’éviter tout dommage de la surcharge. CONNEXION.
• Ils seulement peut être connecté entre eux les ls lumineux avec la même tension.• Quand il va faire des liens entre les pièces du let lumineux, o le l lumineux avec le cordon d’alimentation, assurez-vous que les deux parties gardent le plus étroit que possible.• Les broches du connecteur et le l de cuivre du l lumineux.• Le mâle et le connecteur femelle.• La longueur du l lumineuse n’a pas à surmonter la charge de puissance maximale (Regardez le tableau avec les parametres)• Il est recommandé pour sceller tous les connecteurs à l’aide d’adhésif LED MAXIBRILLO2/5 silicone neutre an d’éviter l’entrée d’humidité dans le l lumineux. LA COUPE

• Couper le l lumineux exclusivement le long des marques de cultures.

• Pour éviter d’éventuels courts-circuits, assurez-vous que le l de cuivre est coupé clairement. VOTRE FIL LUMINEUX DE LED FONCTIONNE MIEUX SI:

• Ne pas exposer directement au soleil. Rayonnement UV détruit la couver- ture PVC de votre l lumineux.

• Se il est utilisé avec la fourniture de ux stable, les changements dans les dommages de tension ou de raccourcir la durée de vie utile.

• Il est utilisé dans un environnement chimique neutre. Acides forts, alcaline, radioactifs, etc endommagent le PVC couverture. INSTRUCTIONS POUR SON UTILISATION.

LA COUPE DU FIL LUMINEUX

1. Couper uniquement le câble le long des marques de cultures indiqués.

2. Pour éviter d’éventuels courts-circuits, assurez-vous que la coupe des

câbles a été fait propement- Pliez le l lumineux de la gauche vers la droite et, après cela, couper le câble de cuivre qui bords.

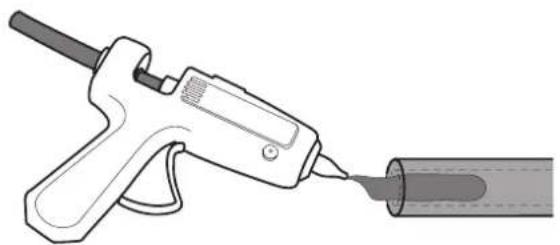

3. Couvrir la n du let lumineux avec un bouchon qui est inclus, le sceller

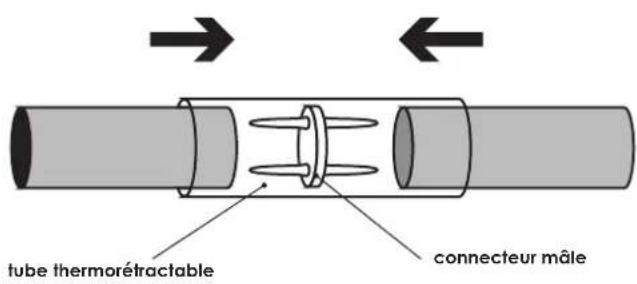

avec du silicone, l’attacher avec une bride (non inclus) pour son totale- ment isolation. L’autre extrême du l lumineuse peut être relié par un câble d’alimentation (inclus), qui a été également scellée pour obtenir la parfaite étanchéité. CONNEXION AVEC DE CONNECTEUR SIMPLE ENTRE LES FLEXILIGHT

1. Coupez une section de 7 cm du tube thermorétractable, au moins, et le

placer dans l’un des ls.

2. Entrez les broches du connecteur simple à l’intérieur du câble du let

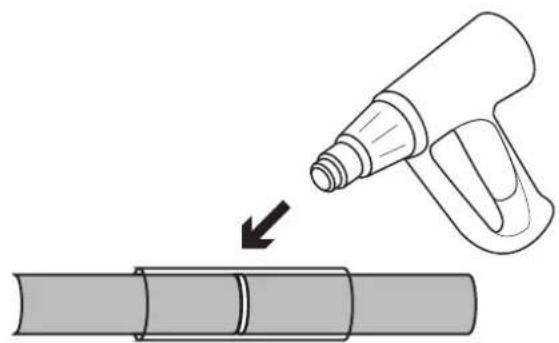

3. Centre le tube thermorétractable avec le connecteur simple et appliquer

de la chaleur jusqu’à ce qu’il reste complètement étanche. connecteur mâle tube thermorétractable

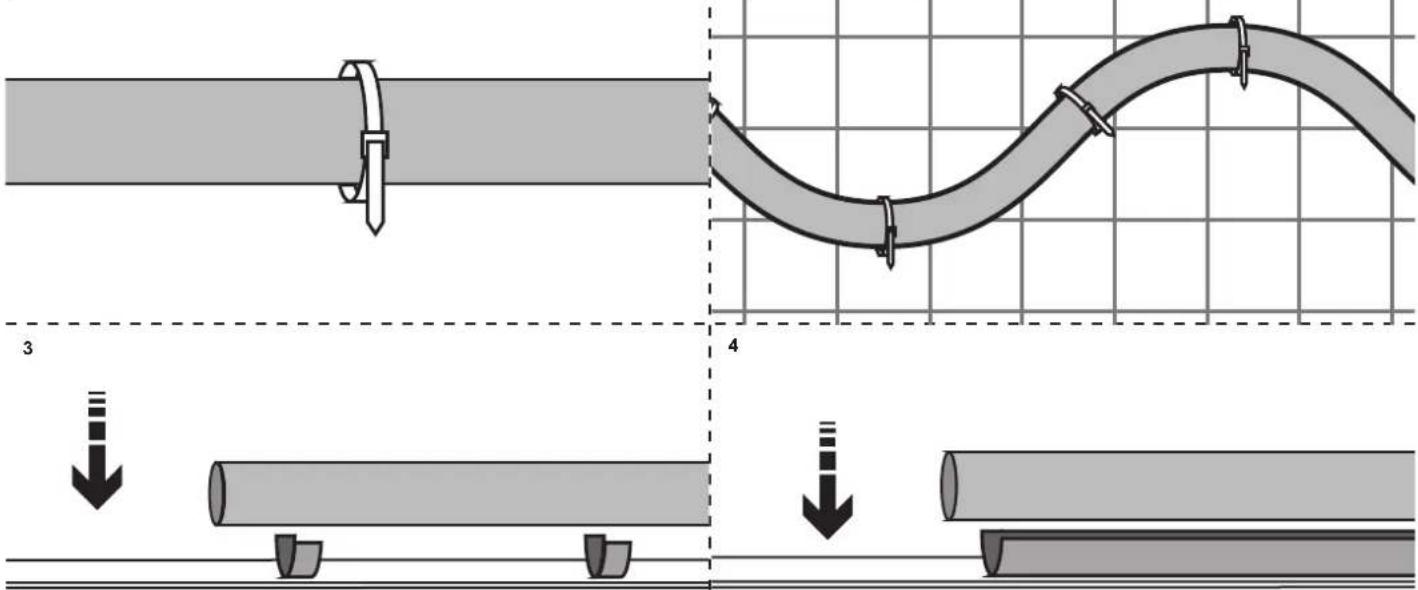

• Fabrication du moule avec le câble de fer ou de la barre en fonction de sa conception.

• Utilisez les brides pour xer le let lumineux à l’intérieur du câble.

• Il est parfait pour l’oeuvre et l’éclairage des bâtiments.

2. GRILLAGE EN ACIER

• Tout d’abord faire la conception dans sa taille actuelle sur papier.

• Placez le grillage d’acier sur le design, xer le let lumineux sur le grillage avec des moyeux selon son dessin.

• Il est parfait pour l’oeuvre.

3. CLIPS DE FIXATION

• Réglez le clip de xation avec des cordes dans les surfaces en bois, avec de la colle ou du ruban adhésif double-face, selon son design.

• Pour faire des gures carrées ou rectangulaires, utilisez le clip de xation approprié et, réglez-le avec des cordes.

• Vous pouvez l’utiliser sur les surfaces en bois, métal, etc Il est parfait pour les grands proyects d’éclairage.

• Réglez le conduit de câble sur une surface de verre avec le bouchon double face ou l’attacher sur des surfaces de bois.

• Poussez le let lumineux dans le conduit.

• Il est parfait pour la décoration droite ligne.

• Fixer les ventouses sur la surface en verre ou en métal avec de la colle.

• Utilisez les moyeux pour xer le let lumineux à la ventouse.

• Il est adapté à des surfaces de verre ou de métal.

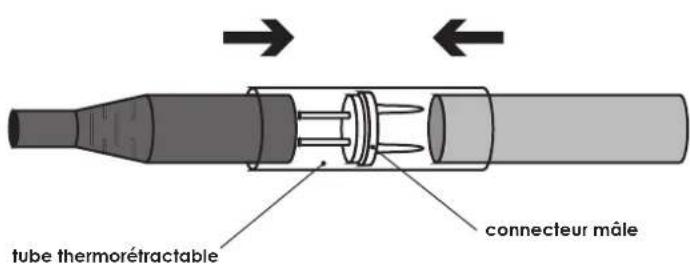

1. Assurez-vous que le l lumineux, qui va être manipulé, ne est pas connec-

té à l’’électricité.

2. Entrez le connecteur avec le mâle de broches dans le l lumineux dans sa

3. Placer le tube thermorétractable sur le l lumineux.

4. Entrez l’autre let lumineux dans le connecteur, assurez-vous que le con-

necteur a xé dans la bonne position à l’intérieur du let lumineux.

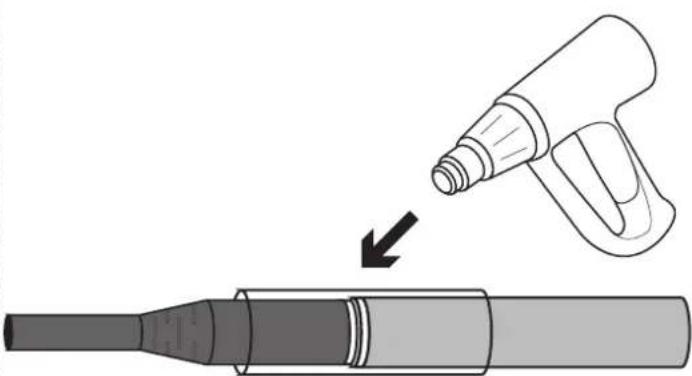

5. Une fois tous les deux il ya droit xe, appliquez un peu de chaleur si vous

aviez utilisé un tube rétractable avec du silicone.

6. Les connecteurs et les joints font face à une limite de pression.

connecteur mâle tube thermorétractable4/5 ASSEMBLAGE / RÉPARATION DU SEGMENT FLEXILIGHT SPLICE

Localisez la section de l de répa- ration.

Coupez un morceau de l de fer. Sceller les extrémités avec du sili- cone.

Insérer un nouveau connecteur mé- tal entrant dans les trous des ls mé- talliques dans l’axe du l.

Entrez un psy par une extrémité du l pour la fermeture ultérieure.

Passez à joindre les deux extrémités du l à travers le connecteur.

Introduire le psy sur le plateau des deux sections de l. ATTENTION!

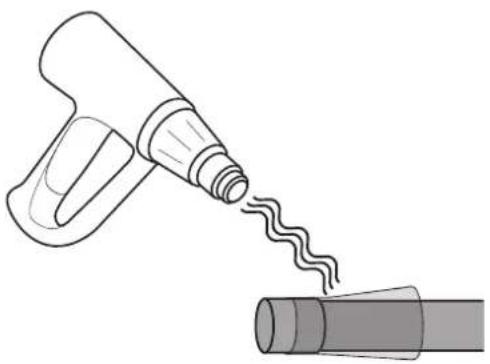

SONT CORRECT.5/5 www.grupoprilux.com ASSEMBLAGE / RÉPARATION DU SEGMENT FLEXILIGHT SPLICE 7/8 Sceller le joint en chauffant le psy. 9/10/11 Répétez ce processus sur les extré- mités des sections à remplacer.
