MANUAL DE UTILIZADOR 388771 Prilux

210713 Cabo de alimentação (Incluido)

210737 Tampa de extremidade

210744 Emendar

210751 Conector L

210768 Anexo clipe

AVISO

ANTES DE INSTALAR ESTE PRODUTO, LEIA ATENTAMENTE ESTAS INSTRUÇÕES E GUARDE-AS EM LOCAL SEGURO. A INSTALACAO DEVE SER EFECTUADA POR PESSOAL DEVIDAMENTE QUALIFICADO.

O MANUSEAMENTO INCORRECTO DESTE PRODUTO OU DOS SEUS COMPONENTES PODEM DANIFICAR O SEU FUNCIONAMENTO E CANCELAR A GARANTIA DO FABRICANTE.

A GARANTIA DO FABRICANTE NÃO É VÁLIDA SE A INSTALAÇÃO NÃO FOR EFECTUADA SEGUNDO AS INSTRUÇÕES DO REBT 2002.

É OBRIGATÓRIO O CUMPRIMENTO DA NORMA ITC BT09-4( INSTALAÇÃO DE PROTECTORES EM LINHAS E RECEPTORES) EM INSTALAÇÕES INDUSTRIAIS E ILUMINAÇÃO PÚBLICA. A GARANTIA NÃO COBRE DANOS PROVOCADOS POR DESCARGAS EM APARELHOS SEM PROTECÇÃO CONTRA SOBRETENSÕES.

É OBRIGATÓRIO O CUMPRIMENTO DA NORMA ITC BT19 ( INSTALAÇÕES INTERIORES OU APARELHOS, PRES-CRIÇÕES GERAIS).

É OBRIGATÓRIO O CUMPRIMENTO DA NORMA ITC BT34(INSTALAÇÕES COM FINALIDADES ESPECIFICAS, FEIRAS E STAND'S)

MANUTENÇÃO DO PRODUTO

TODOS OS MOTIVOS LUMINOSOS DO PRILUX, NECESSITAM DE UMA MANUTENÇÃO ANTES DE SER USADOS, VERIFIQUE QUE TODAS AS CONEXÕES (INCLUIDA A TAMPA FINAL) PARA TER CÉRTEZA QUE TODO O MATERIAL TEM A PERFEITA ESTANQUEIDADE.

RESUMO

FLEXILIGHT LED é uma nova serie de produto para um projeto profissional. Você pode decorar tanto interiores como exteriores dos edifícios, destacar alguma coisa, arredores ou um lugar determinado, fazer espécies de símbolo ou iluminação janelas, entradas, escadas, reboques, carros, etc. Tudo depende da imaginação de cada um.

ATENÇÃO: Evite fazer instalações inadequadas, também aquelas que estão danificados, e por favor, nós convidamos você a ler cuidadosamente seguindo o manual de instruções para fazer uma instalação segura.

O produto é fornecido com cabo de energia e tampa. O resto de acessórios são vendidos separadamente, por exemplo, o calor encolher tubos, flanges, conduítes cabo, etc.

AVISOS

• Não use este produto em contato com a água ou com as mãos molhadas.
• Nunca coloque ou use este produto perto de fontes de calor (por exemplo: aquecimento).
• Não ligue este produto enquanto se mantiver rolou, pode incendiar.
• Utilize este produto com ventilação e refrigeração suficiente.
• Se você usar este produto no exterior, você deve usar como uma tomada elétrica com uma base estanca IPX4.
• Se você usar este produto no exterior, você sempre deve usar uma chave de proteção contra falha de energia (FI-30 mA) entre o fornecedor de energia (220-240V) e do produto.
• Proteja todos os cabos contra danos potenciais.
• As lâmpadas não podem ser substituídos.
• Sob nenhuma circunstância você deve bater este produto com um martelo, pode danificar as lâmpadas.
• Se o produto é montado para pendurar livremente, deve ser ajustada a

um cabo de aço e a ele ser ligado por cada 10 cm.

- Se o fio luminoso vai usar em instalações permanentes, você tem que levar em conta que ele vai perder desempenho progressivamente nas cores brancas e azuis depois de muitas horas contínuas.

CONEXÃO AO FORNECEDOR DE ENERGIA

• Não ligue o fio luminoso ao fornecedor de energia até que a instalação ou a modificação tenha sido concluída.
• Não ligue o fio luminoso ao fornecedor de energia até que a tampa tenha sido fixada com segurança no borde do fio luminoso.
• Não ligue a guirlanda para o fornecedor de energia enquanto ela estiver em sua embalagem, a menos que o pacole tem um significado decorativo.
• Certifique-se de que o fornecedor de energia não tem uma tensão maior que o fio luminoso.
• Recomenda-se usar a lomada / adaptador com fusível, a fim de evitar qualquer dano contra sobrecarga.

CONEXÃO.

• Só pode ser ligar entre eles aqueles fio luminoso com a mesma tensão.
• Quando ele vai fazer conexões entre peças do fio luminoso, o o fio luminoso com o cabo de alimentação, certifique-se de que ambas as partes manter a mais estreita possível.
• Os pinos do conector e do fio de cobre do fio luminoso.
• O macho e fêmea conector.
• O comprimento do fio luminoso não tem de superar a carga máxima de potência (Veja o gráfico com os parâmetros)
• Recomenda-se para selar todos os conectores com silicone adesivo neutro, a fim de evitar a entrada de umidade no fio luminoso.

O CORTE

• Cortar o fio luminoso exclusivamente ao longo das marcas.
• Para evitar possíveis curto-circuitos, certifique-se de que o fio de cobre é corlado de forma clara.

USO

• Avisar o fio luminoso, ligando-o à rede antes de dar forma ao projeto. Desconecte-lo enquanto você lenha a forma desejada.
• Não use o cabo de metal, que pode ser condutivo, para amarrar o fio luminoso.
• Certifique-se de que o fio luminoso não está em contato com qualquer material inflamável ou que podem estar derretendo.
• Certifique-se de que existe uma ventilação adequada ao redor do fio luminoso, não cubra ou instalar o fio luminoso em uma área fechada.
• Não mergulhar o fio luminoso sob a água.
• Quando a instalação está prevista, recomenda-se que o pessoal qualificado faz o check-out.
• Livra-se do produto no lugar certo para fazê-lo.

O SEU FIO LUMINOSO LED FUNCIONA MELHOR SE:

• Não o exponhe diretamente à luz solar. Radiação UV destrói a cobertura de PVC do seu fio luminoso.
• Se ele for operado com fornecimento de fluxo estável, as mudanças na danos tensão ou encurtar a vida útil.
• Ele é utilizado em um ambiente químico neutro. Ácidos fortes, alcalina, radioativo, etc danificam a cobertura de PVC.

INSTRUÇÕES DE UTILIZAÇÃO.

O CORTE DO FIO LUMINOSO

1. Corte apenas o cabo ao longo das culturas marcas indicadas.
2. Para evitar possíveis curto-circuitos, certifique-se que o corte dos cabos foi feito cuidadosamente- Dobre o fio luminoso da esquerda para a direita e, depois disso, corte o cabo de cobre que borda.

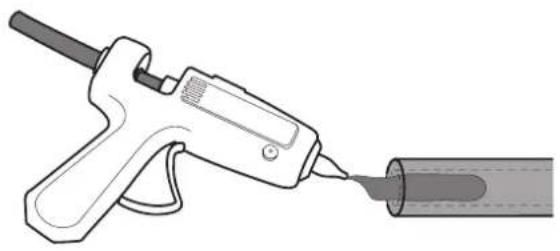

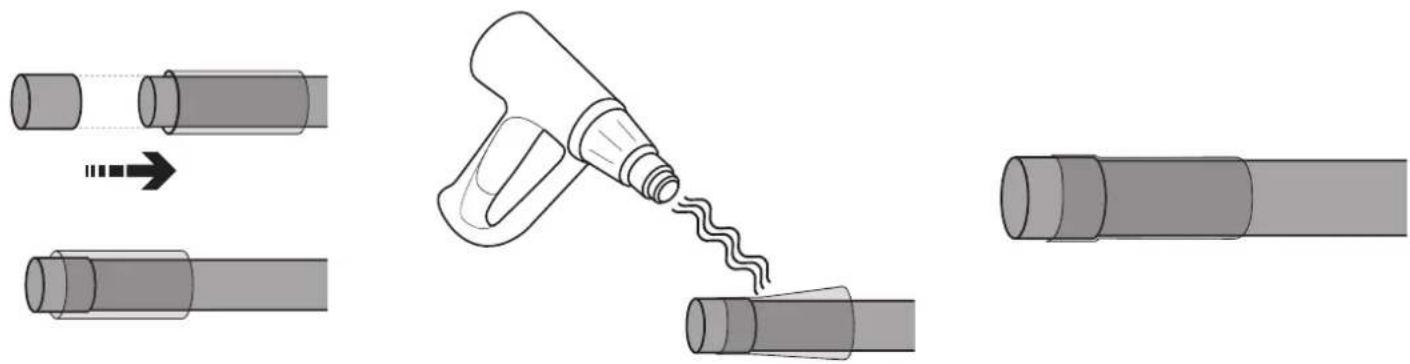

3. Cobrir a extremidade do fio luminoso com uma tampa que está incluída, selá-la com silicone, tie-o com uma flange (não incluída) para o seu isolamento total. O outro extremo do fio luminoso pode ser ligado por um cabo de alimentação (incluído), que foi também selado para obter a perfeita estanqueidade

123

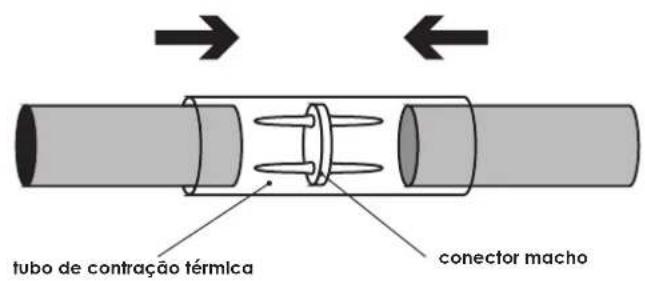

1. Corte uma seção 7 centímetros do tubo de contração térmica, pelo menos, e colocá-lo em um dos fios.
2. Introduzir os pinos do conector simples dentro do cabo do fio luminoso.

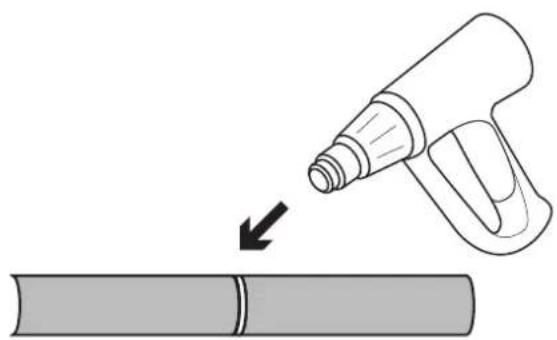

3. Centre o tubo de contração térmica com o conector simples e aplicar calor até que permanece completamente selado.

tubo de contração térmica conector macho

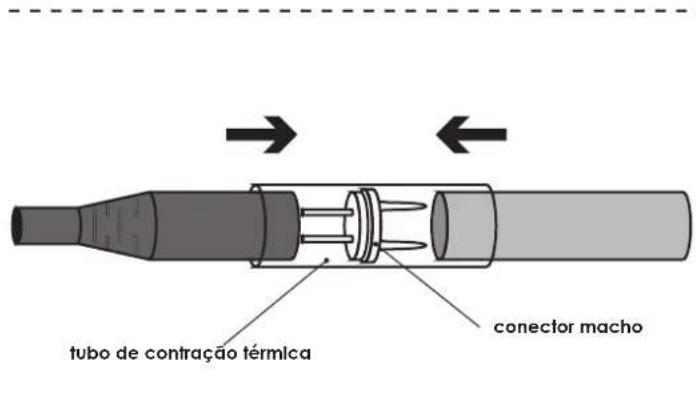

COMO LIGAR O CABO DE ALIMENTAÇÃO

1. Certifique-se de que o fio luminoso, que vai ser manipulado, não está ligado ao fornecedor de electricidade.
2. Ligue o conector com o pino macho no fio luminoso na sua posição correla.

3. Coloque o tubo de contração térmica sobre o fio luminoso.

4. Ligue o outro fio luminoso no conector, Certifique-se de que o conector tenha fixado na posição correta dentro do fio luminoso.

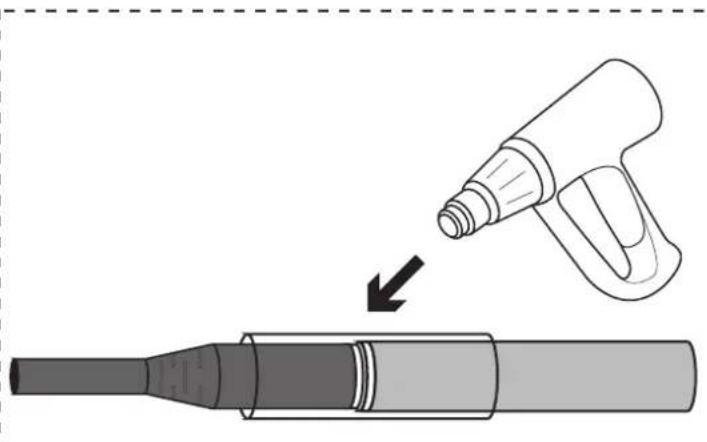

5. Uma vez que ambos tenham sido fixados, aplique calor, se você tivesse usado um tubo retráctil com silicone.
6. Os conectores e as articulações podem lidar com um limite de pressão.

tubo de contração térmica conector macho

INSTALAÇÃO (ACESSÓRIOS NO incluídos):

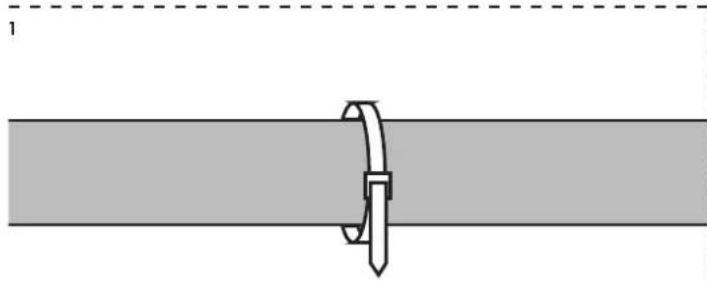

1. FLANGE

2. Fabricação do molde com o cabo de ferro ou bar de acordo com o seu desenho.

3. Use os flanges para garantir o fio luminoso no interior do cabo.

4. É perfeito para arte e iluminação de edifícios.

5. MALHA DE AÇO

6. Em primeiro lugar faz o projeto no seu tamanho atual em papel.

7. Coloque a malha de aço sobre o projeto, corriga o fio luminoso na malha com flanges de acordo com seu desenho.

8. É perfeito para Artwork.

9. CLIPE DE FIXAÇÃO

- Defina o clipe de fixação com cordas em superfícies de madeira, com cola ou fita adesiva dupla-face, de acordo com o seu desenho. Para fazer

figuras quadradas ou relangulares, utilize o clipe de fixação adequada e configurá-lo com cordas.

- Você pode usá-lo em superfícies de madeira, metal, etc É perfeito para grandes projetos de Iluminação.

1. CABO DE LIGAÇÃO

- Defina o canal a cabo em uma superfície de vidro com tampa dupla-face ou amarrá-lo em superfícies de madeira.

- Empurre o fio luminoso na conduita.

- É perfeito para-line direito decoração.

1. VENTOSAS

2. Fixar as ventosas na superfície de vidro ou metal com cola.

3. Use os flanges para fixar o fio luminoso para a ventosa.
4. É adequado para superfícies de vidro ou de metal.

1
Localize a seção de roscas.

2
Corte um pedaço de arame e selar as extremidades com silicone.

3
Inserir um novo conector de metal que entra através de pinos de arame dentro dos orifícios dos fios internos.
ATENÇÃO!
CERTIFIQUE QUE A POLARIDADE E A DIREÇÃO DA CORRENTE SÃO CORRETAS.

4
Digite um tubo de contração no lado fios para a sua vedação posterior.

5
Unir as duas extremidades do fio através do conector.

6
FIG.6 Introduzir o termorretráctil no quadro das duas seções de fio.

por aquecimento

9/10/11
Repita este processo as extremidades das secções.

12

Set vagueia a estrutura do fundamento.
