Type de produit	Guirlande lumineuse LED flexible (Flexlight LED)
Marque	Prilux
Modèle	388764
Alimentation	220-240 V AC
Protection recommandée	Disjoncteur différentiel 30 mA (FI-30mA) pour usage extérieur
Usage	Intérieur et extérieur (avec prise IPX4 et protection différentielle)
Couleurs disponibles	Blanc et bleu (perte progressive de performance après de nombreuses heures d'utilisation continue)
Longueur	Variable (à couper aux marques de coupe indiquées, ne pas dépasser la charge maximale)
Connecteurs inclus	Câble d'alimentation (210713), bouchon d'extrémité (210737), épissure (210744), connecteur L (210751), clip de fixation (210768)
Matériau de gaine	PVC
Installation	Par personnel qualifié, conforme au REBT (Règlement Électrotechnique Basse Tension)
Garantie	Annulée si installation non conforme ou absence de protection contre les surtensions
Entretien	Vérifier toutes les connexions et l'étanchéité avant chaque utilisation ; utiliser du silicone neutre pour sceller
Sécurité	Ne pas utiliser en contact avec l'eau, les mains mouillées, ou à proximité de sources de chaleur ; ne pas connecter enroulé
Coupe	Couper exclusivement aux marques de coupe, puis sceller l'extrémité avec le bouchon et du silicone
Réparabilité	Remplacement de sections possible avec connecteurs métalliques et tube thermorétractable

FOIRE AUX QUESTIONS - 388764 Prilux

Comment couper le fil lumineux à la bonne longueur ?

Coupez uniquement aux marques de coupe indiquées sur le câble. Après la coupe, pliez le fil de gauche à droite, coupez le câble de cuivre proprement, puis scellez l'extrémité avec le bouchon inclus et du silicone neutre. Utilisez une bride (non incluse) pour une isolation totale.

Puis-je utiliser ce produit à l'extérieur ?

Oui, à condition d'utiliser une prise IPX4 et un disjoncteur différentiel 30 mA entre l'alimentation et le produit. Scellez tous les connecteurs avec du silicone neutre pour éviter l'humidité.

Que faire si une section du fil lumineux ne fonctionne plus ?

Coupez la section défectueuse aux marques de coupe, puis remplacez-la en utilisant un connecteur métallique. Insérez les deux extrémités dans le connecteur, appliquez un tube thermorétractable et chauffez pour assurer l'étanchéité. Veillez à respecter la polarité.

Comment connecter plusieurs fils lumineux entre eux ?

Utilisez un connecteur simple (mâle/femelle). Coupez un tube thermorétractable de 7 cm, placez-le sur l'un des fils, insérez les broches du connecteur dans les câbles, centrez le tube et chauffez jusqu'à étanchéité. Assurez-vous que les deux fils ont la même tension.

Quelle est la tension d'alimentation requise ?

L'alimentation doit être de 220-240 V AC. Ne branchez pas le produit à une tension supérieure. Utilisez une prise avec fusible pour éviter les dommages dus aux surcharges.

Comment assurer l'étanchéité des connexions ?

Appliquez du silicone neutre sur tous les connecteurs et les extrémités. Utilisez des tubes thermorétractables avec silicone pour les jonctions. Scellez le bouchon d'extrémité avec du silicone et une bride.

Puis-je remplacer les LED individuellement ?

Non, les lampes ne sont pas échangeables. En cas de panne, remplacez la section entière en coupant aux marques de coupe et en connectant une nouvelle section avec les connecteurs appropriés.

Comment fixer le fil lumineux sur différentes surfaces ?

Utilisez les clips de fixation inclus pour surfaces en bois (avec colle ou ruban double-face) ou des ventouses pour surfaces en verre ou métal. Pour des formes spécifiques, utilisez un grillage en acier ou un câble conduit. Attachez le fil avec des brides tous les 10 cm si suspendu.

Que faire en cas de surtension ?

La garantie ne couvre pas les dommages causés par les surtensions si aucune protection n'est installée. Pour les installations industrielles et d'éclairage public, l'application BT09-4 du REBT est obligatoire (installation de protections de surtension). Utilisez un parafoudre adapté.

Comment nettoyer le produit ?

Nettoyez avec un chiffon doux et sec. N'utilisez pas d'eau, de solvants ou de produits abrasifs. Évitez d'exposer le produit directement au soleil car les UV dégradent la gaine PVC.

MODE D'EMPLOI 388764 Prilux

210713 Câble d'alimentation (Inclus)

210737 Tapa final

210744 Épissure

210751 Connecteur L

210768 Clip de fixation

AVERTISSEMENT

AVANT DE COMMENCER L'INSTALLATION DE CE PRODUIT, VEUILLEZ LIRE ATTENTIVEMENT LES INSTRUCTIONS ET GARDEZ-LES.

L'INSTALLATION DOIT ETRE REALISÉE PAR DU PERSONNEL QUALIFIÉ.

LA MANIPULATION INCORRECTE DES COMPOSANTS OU DU PROPRE PRODUIT POURRAJ ABIMER LE FONCTIONNEMENT CORRECT DE CET EQUIPEMENT RESTANT LA GARANTIE DU FABRICANT ANNULEE.

LA GARANTIE DU FABRICANT EST ANNULEE SI L'INSTALLATION N'EST PAS RÉALISÉE SELON LE REBT 2002.

L'APPLICATION BT09-4 DU REBT EST OBLIGATOIRE (INSTALLATION DE PROTECTIONS DE SURTENSION DANS DES LIGNES ET RECEPTEURS) POUR DES INSTALLATIONS INDUSTRIELLES ET ÉCLAIRAGE PUBLIC. LA GARANTIE NE COU-VRE PAS DES DOMMAGES CAUSES PAR SURTENSION DANS DES RECEPTEURS SANS PROTECTION DE SURTENSION.

L'APPLICATION DE LA ITC BT19 (INSTALLATIONS INTÉRIÉURES OU RÉCEPTRICES .PRESCRIPIONS GÉNÉRALES) EST OBLIGATOIRE.

L'APPLICATION DE LA ITC BT34 (INSTALLATIONS À DES FINS SPEÇIÁES. FOIRÉS ET STANDS) EST OBLIGATOIRE.

MAINTENANCE DU PRODUIT

TOUTES LES MOTIF D'ÉCLAIRAGE DE NOÉL DU PRILUX, ONT BESOIN D'UNE MAINTENANCE AVANT SON UTILISATION, C'EST-À-DIRE, VERIFIER TOUTES LES CONNECTIONS (INCLUS THE BOUCHON D'EXTREMITE) POUR ÉTRE SûR QUE LE MATÉRIEL A LA PARFAITE ÉTANCHÉITE.

RÉSUMÉ

FLEXLIGHT LED est une nouvelle série de produit pour un design professionnel. Vous pouvez déscerer l'intérieur et à l'extérieur des batiments, en soulignant quelques chose, environns ou un lieu déterminé, faisant uneXE de symbole ou d'éclairage fenêtres, les entres, les escaliers, remarques, voitures, etc. Tout depend de l'imagination de chacun.

AVERTISSEMENT: Évitez de faire installations inaproprés ainsi ces qui sont endommages, et s'il vous plaît, nous vous invitons à dire attentivement, le manuel d'instructions ci-dessous pour faire une installation avec de la sécurité. Le produit est fourni avec un cable d'alimentation et embout. Le reste d'accessoires sont vendus séparément, par exemple, thermoretractable tubes, moyieux, cable conduit, etc

AVERTISSEMENTS

• Ne pas utiliser ce produit en contact avec l'eau ou avec les mains mouillées.
• Ne jamais placer ou utiliser ce produit à proximé de sources de chaleur (par exemple: chauffage).
• Ne pas connecter ce produit alors qu'il reste roule, il pourraitmettre le feu.
• Utilisez uniquement ce produit avec une ventilation suffisante et de la réfrigération.
• Si vous utilise ce produit à l'extérieur, vous devise utiliser comme une prise de courant une base échéante IPX4.
• Si vous utilise ce produit à l'extérieur, vous doivent utiliser un commutateur de protection de panne de courant (FI-30mA) entre la Puisance Fournisseur (220-240V) et le produit.
• Protégé tous les cables contre les dommages potentiels.
• Les lampes ne sont pas échéangeables.

• En aucun cas vous ne devez baltre ce produit avec un marleau, il pourait endommager les lampes.

• Si le produit est monté pour être suspendu librement, il doit être adapté à un cable en acier et être connecté à toutes chaque 10 cm.

• Si le fil lumineux va utiliser dans installations bas hors, vous doivent en compte qu'il perdra de la performance progressivement dans les couleurs blanc et bleu après de nombreuses heures continues.

CONNEXIONSAU FOURNISSEUR D'ÉLECTRICITE

• Ne pas connecter le fil lumineux au fournisseur d'électricité jusqu'à l'installation ou la modification a été effectuee.

• Ne pas connecter le fil lumineux au fournisseur d'electricité jusqu'à ce que le bouchon a été résolu avec la sécurité au bord du fil lumineux.

• Ne branche pas la guirlande au fouinseur de puissance alors qu'il est dans son emballage, à moins que le paquet a un sens décoratif.
  Assurez-vous que le fournisseur d'énergie n'a pas une tension plus élevé que le fil lumineux.
• Il est recommandé d'utiliser clap / adaptateur avec fusible afin d'éviter tout dommage de la surcharge.

CONNEXION.

• Ilssieulementpeutetereconnectéentreles filsmulineuxavec lamemestension.
  Quand il va faire des liens entre les pieces du filt lumineux, o le fil lumineux avec le cordon d'alimentation, assurez-vous que les deux parties gardent le plus etrait que possible.
• Les broches du connecteur et le fil de cuivre du fil lumineux.
  Le male et le connecteur femelle.
• La longueur du fil lumineuse n'a pas à surmonter la charge de puissance maximale (Regardez le tableau avec les paramétres)
• Il est recommandé pour sceller tous les connecteurs à l'aide d'adhesif

silicone neutre afin d'eviter l'entree d'humidite dans le fil lumineux.

LA COUPE

• Couper le fil lumineux exclusivement le long des marques de cultures.
• Pour éviter d'eventuels courts-circuits, assurez-vous que le fil de cuivre est coupé clairément.

VOTRE FIL LUMINEUX DE LED FONCTIONNE MIEUX SI:

• Ne pas exposer directement au soleil. Rayonnement UV déruit la couverture PVC de votre fil lumineux.

• Se il est utilisé avec la fourniture de flux stable, les changements dans les dommages de tension ou de raccoucour la durée de vie utilis.

• Il est utilisé dans un environnement chimique neutre. Acides forts, alcaline, radioactifs, etc endommagent le PVC couverture.

INSTRUCTIONS POUR SON UTILISATION.

LA COUPE DU FIL LUMINEUX

1. Couper uniquement le cable le long des marques de cultures indiqués, 2. Pour éviler d'éventuels couris-circuits, assurez-vous que la coupe des cables a été fait propement- Pliez le fil lumineux de la gauche vers la droite et, après cela, couper le cable de cuivre qui bords.
2. Couvir la fin du fil et lumineux avec un bouchon qui est inclus, le sceller avec du silicone, l'attacher avec une bride (non inclus) pour son totallement isolation. L'autre extréme du fil lumineuse peut être relié par un cable d'alimentation (inclus), qui a été également scellée pour有關ir la partite étancheté.

123

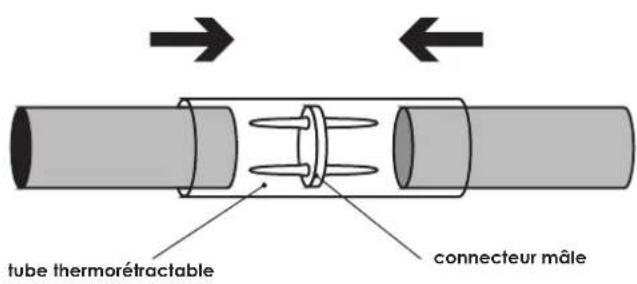

CONNEXION AVEC DE CONNECTEUR SIMPLE ENTRE LES FLEXILIGHT

1. Coupe une section de 7 cm du tube thermoretractable, au moins, et le placer dans l'un des fils.

2. Entrez les broches du connecteur simple à l'intérieur du cable du filt lumineux.

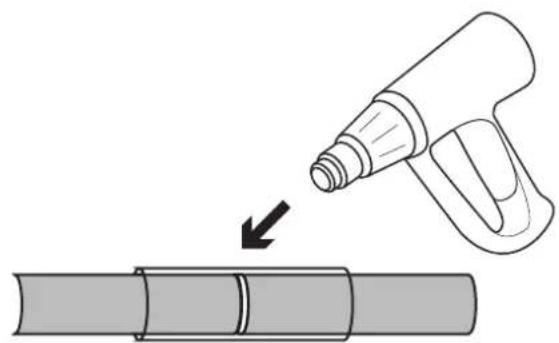

3. Centre le tube thermoretractable avec le connecteur simple et appliquer de la chaleur jusqu'à ce qu'il reste complètement étanche.

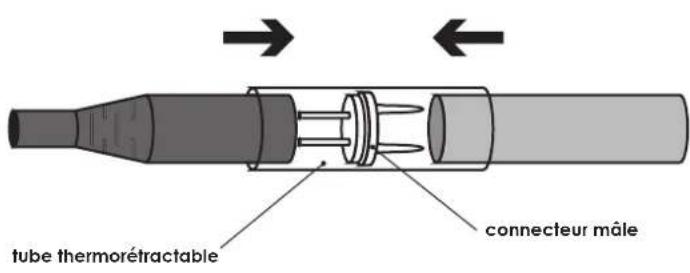

COMMENT CONNECTER LE CABLE D'ALIMENTATION

1. Assurez-vous que le fil lumineux, qui va etre manipulé, ne es pas connecle à l'électricité.
2. Entrez le connecteur avec le maje de broches dans le fil lumineux dans sa position droite.

3. Placer le tube thermoretractable sur le fil lumineux.

4. Entrez l'autre fillet lumineux dans le connecteur, assurez-vous que le connecteur a fixé dans la bonne position à l'intérieur du fillet lumineux.

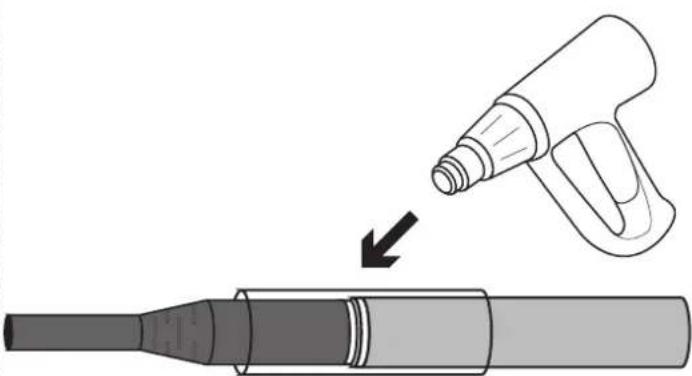

5. Une fois tous les deux il ya croit fixe, appliquez un peu de chaleur si vous aviez utilisé un tube retractable avec du silicone.
6. Les connecteurs et les joints font face à une limite de pression.

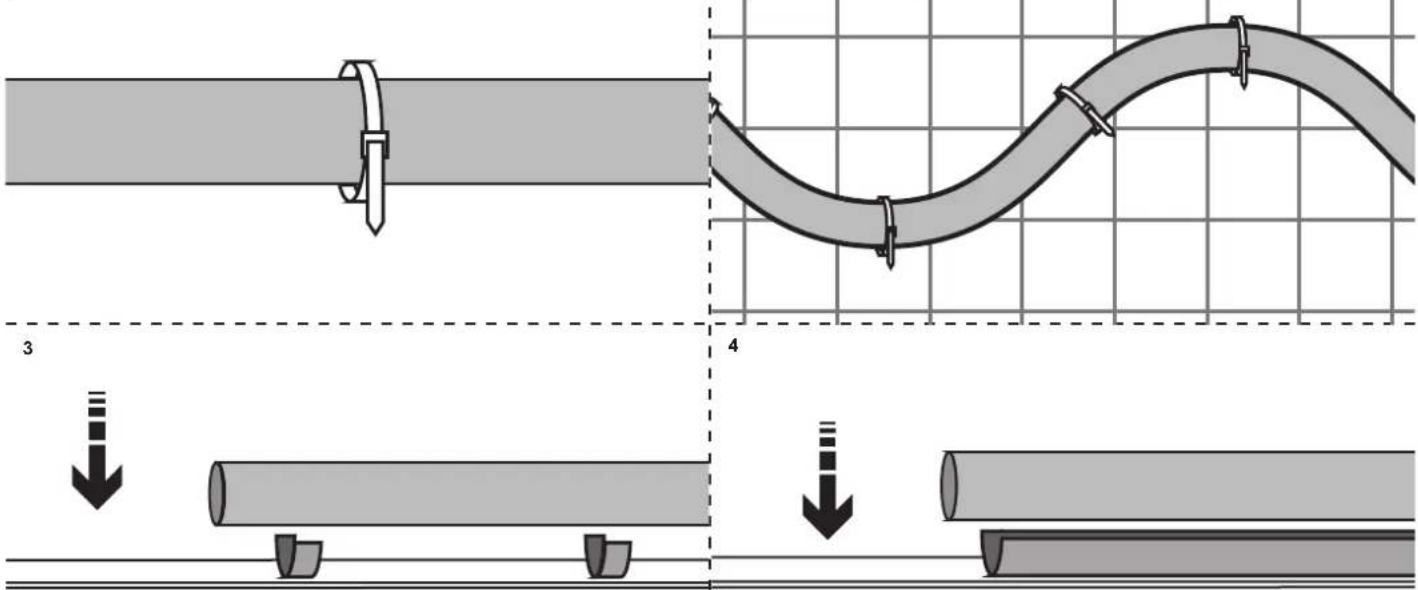

Fabrication du moule avec le cable de fer ou de la barre en fonction de sa conception.
- Utilisez les brides pour fixer le filt lumineux à l'intérieur du cable.
Il est parfait pour l'oeuvre et I'éclairage des bâliements.

2. GRILLAGE EN ACIER

• Tout d'abord faire la conception dans sa fallle actuelle sur papier.
• Placez le grillage d'acier sur le design, fixer le filt lumineux sur le grillage avec des moyeu xelon son dessin.
  Il est parfait pour l'oeuvre.

3. CLIPS DE FIXATION

• Réglez le clip de fixation avec des cordes dans les surfaces en bois, avec de la colle ou du ruban adhésif double-face, selon son design.

• Pour faire des figures carrees ou reclangulaires, utilisez le clip de fixation approprié et, reglez-le avec des cordes.

• Vous pouvez l'utiliser sur les surfaces en bois, métal, etc il est parfait pour les grands projets d'éclairage.

4. CABLE CONDUIT

• Reglez le conduit de cable sur une surface de verre avec le bouchon, double face ou l'attacher sur des surfaces de bois.
• Poussez le filet lumineux dans le conduit.
  Il est parfait pour la decoration droite ligne.

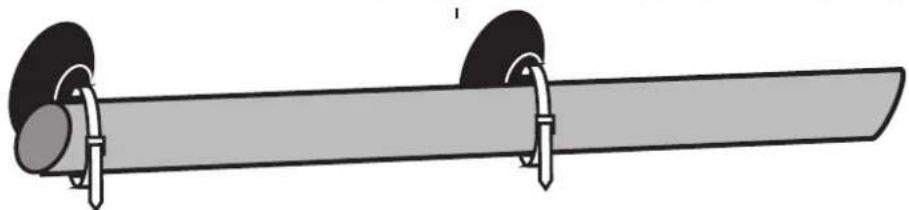

5. VENTOUSES

Fixer les ventouses sur la surface en verre ou en métal avec de la collé.
Utilisez les moyeu x pour fixer le filt lumineux a la ventouse.
- Il est adapté à des surfaces de verre ou de métal.

1

5

1

Localisez la section de fil de réparation.

2

Coupez un morceau de fil de fer Sceller les extrémilés avec du silicone.

4

3

Insérer un nouveau connecteur métal entrant dans les trous des fil metalliques dans l'axe du fil.

Entrez un psy par une extrémité du fil pour la fermetre ultérieure.

ATTENTION!

ASSUREZ-VOUS QUE LA POLARITE ET LA DIRECTION DE LA PUISSANCE SONT CORRECT.

6

5

Passez a joindre les deux extrémités du fil à travers le connecteur.

Introduire le psy sur le plateau des deux sections de fil.

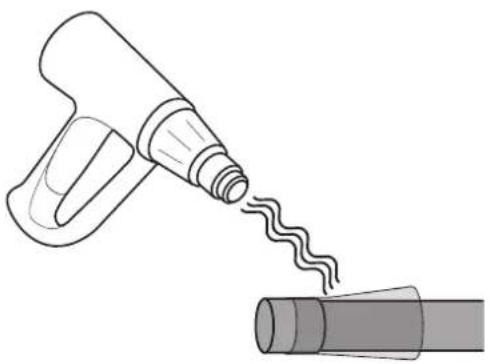

7/8

Répétez ce processus sur les extrémités des sections à replacer.

12

Set mèches la structure du moyen.

ACCESORIOS
