MANUAL DE UTILIZADOR HND 615A85S HOOVER

Guida pratica all’uso Mode d’emploi Instruções de utilização User instructions HND 615 A LAVASTOVIGLIE LAVE-VAISSELLE

ÍNDICE Dispositivo de segurança Regulação, instalação Unidade amaciadora da água Ajuste do cesto superior Colocação da loiça na máquina Informações para os laboratórios de ensaio Programa de meia carga Colocação do detergente e do abrilhantador Limpeza dos filtros Algumas sugestões práticas Operações de limpeza e de manutenção de rotina Descrição dos comandos Dados técnicos Selecção do programa e funções especiais Watercontrol Tabela dos programas Detecção de pequenas avarias Por favor leia atentamente o presente manual de instruções. Além de incluir alguns conselhos úteis, ele contém instruções importantes sobre a segurança da instalação, a utilização e a manutenção da máquina de lavar loiça. Conserve este manual num lugar seguro e à mão para o poder consultar sempre que necessário. Fig. A

2. a alimentação de corrente de que

dispõe é suficiente para fazer frente ao consumo indicado na placa de características da sua máquina. ATENÇÃO ! A eficácia da segurança fica, assim, subordinada à correcta ligação à terra da instalação eléctrica de sua casa. Em caso de ausência de uma ligação adequada à terra, notará que, quando tocar nas peças metálicas da sua máquina, sentirá uma ligeira descarga de energia eléctrica, provocada pela presença de um supressor de interferências rádio. O fabricante declina toda e qualquer responsabilidade por quaisquer danos ou avarias provocados por uma ligação incorrecta à terra da sua máquina. Este aparelho está em conformidade com as directivas europeias 89/336/CEE, 73/23/CEE e respectivas alterações posteriores.

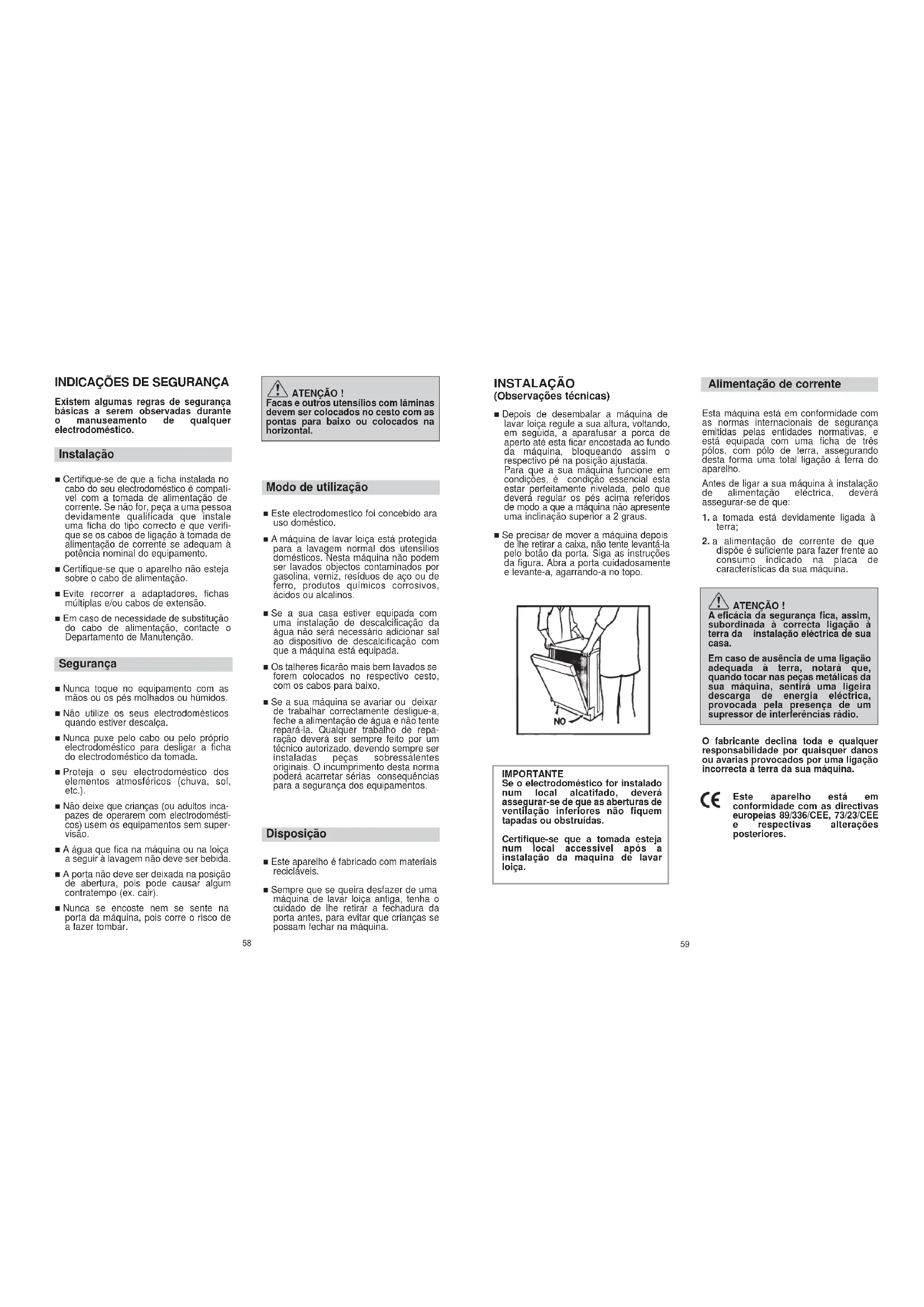

Existem algumas regras de segurança básicas a serem observadas durante o manuseamento de qualquer electrodoméstico. Instalação ■ Certifique-se de que a ficha instalada no cabo do seu electrodoméstico é compatí- vel com a tomada de alimentação de corrente. Se não for, peça a uma pessoa devidamente qualificada que instale uma ficha do tipo correcto e que verifi- que se os cabos de ligação à tomada de alimentação de corrente se adequam à potência nominal do equipamento. ■ Certifique-se que o aparelho não esteja sobre o cabo de alimentação. ■ Evite recorrer a adaptadores, fichas múltiplas e/ou cabos de extensão. ■ Em caso de necessidade de substitução do cabo de alimentação, contacte o Departamento de Manutenção. Segurança ■ Nunca toque no equipamento com as mãos ou os pés molhados ou húmidos. ■ Não utilize os seus electrodomésticos quando estiver descalça. ■ Nunca puxe pelo cabo ou pelo próprio electrodoméstico para desligar a ficha do electrodoméstico da tomada. ■ Proteja o seu electrodoméstico dos elementos atmosféricos (chuva, sol, etc.). ■ Não deixe que crianças (ou adultos inca- pazes de operarem com electrodomésti- cos) usem os equipamentos sem super- visão. ■ A água que fica na máquina ou na loiça a seguir à lavagem não deve ser bebida. ■ A porta não deve ser deixada na posição de abertura, pois pode causar algum contratempo (ex. cair). ■ Nunca se encoste nem se sente na porta da máquina, pois corre o risco de a fazer tombar. ATENÇÃO ! Facas e outros utensílios com lâminas devem ser colocados no cesto com as pontas para baixo ou colocados na horizontal. Modo de utilização ■ Este electrodomestico foi concebido ara uso doméstico. ■ A máquina de lavar loiça está protegida para a lavagem normal dos utensílios domésticos. Nesta máquina não podem ser lavados objectos contaminados por gasolina, verniz, resíduos de aço ou de ferro, produtos químicos corrosivos, ácidos ou alcalinos. ■ Se a sua casa estiver equipada com uma instalação de descalcificação da água não será necessário adicionar sal ao dispositivo de descalcificação com que a máquina está equipada. ■ Os talheres ficarão mais bem lavados se forem colocados no respectivo cesto, com os cabos para baixo. ■ Se a sua máquina se avariar ou deixar de trabalhar correctamente desligue-a, feche a alimentação de água e não tente repará-la. Qualquer trabalho de repa- ração deverá ser sempre feito por um técnico autorizado, devendo sempre ser instaladas peças sobressalentes originais. O incumprimento desta norma poderá acarretar sérias consequências para a segurança dos equipamentos. Disposição ■ Este aparelho é fabricado com materiais recicláveis. ■ Sempre que se queira desfazer de uma máquina de lavar loiça antiga, tenha o cuidado de lhe retirar a fechadura da porta antes, para evitar que crianças se possam fechar na máquina.61 Ligação ao sistema de esgoto de água ■ Ligue a mangueira de esgoto de água ao sistema de esgoto de água, tendo o cuidado de não deixar que a mangueira fique torcida (fig. 4). ■ O sistema de esgoto fixo deverá ter um diâmetro interno de, pelo menos, 4 cm, devendo ficar a uma altura mínima do chão de 40 cm. ■ Recomendamos a utilização de sifões anti-odores (fig. 4 X). ■ Se necessário, poderá prolongar a mangueira de esgoto da água até ao máximo de 2,5 m de comprimento, tendo porém o cuidade de nunca colocar a mangueira a uma altura superior a 85 cm do chão. A extensão da mangueira é fornecida pelo serviço Após Venda. ■ A extremidade curva da mangueira de esgoto poderá ser apoiada à borda de um lavatório (a fim de evitar o refluxo da água durante o programa de lavagem, deverá sempre certificar-se de que a extremidade da mangueira não se encontra dentro de água. Vide a fig. 4 Y). ■ Sempre que a máquina seja instalada sob uma bancada continua a curva deverá ser fixada imediatamente abaixo da bancada, num ponto o mais alto possível (fig. 4 Z). ■ Ao proceder à instalação da máquina certifique-se sempre de que nem a mangueira de entrada de água nem a de esgoto de água fiquem dobradas ou torcidas.

Ligação à rede de alimentação de água IMPORTANTE Os acessórios devem estar ligados à torneira da água, usando mangueiras novas. As mangueiras não devem ser reutilizadas. ■ As mangueiras de entrada e de esgoto de água tanto podem ficar voltadas para a esquerda, como para a direita. IMPORTANTE A máquina de lavar loiça tanto pode ser ligada à rede de alimentação de água fria, como de água quente, desde que esta não atinja uma temperatura superior a 60°C. ■ A pressão da água deve estar entre 0,08 e 0,8 MPa. Se a água estiver abaixo de minimo, contacte o nosso serviço de assistência técnica. ■ A mangueira de entrada de água deverá ser ligada a uma torneira, de modo a ser possível cortar a alimentação de água sempre que a máquina não estiver em funcionamento (fig. 1 B). ■ A máquina de lavar dispõe de um tubo de ligação roscado de 3/4" (fig. 2). ■ A mangueira de admissão “A” deve ser aparafusada à torneira de alimentação de água “B” com uma ligação de 3/4". Certifique-se de que o anel de aperto fique bem apertado. O tubo de ligação deverá ficar bem apertado, a fim de evitar fugas de água. ■ Se for necessário prolongar a mangueira de entrada de água deverá utilizar uma peça de prolongamento com um comprimento de 2,5 m. A extensão da mangueira é fornecida pelo serviço Após Venda. ■ Se a água da sua zona for muito calcária (muito dura) recomendamos a obtenção de um filtro “D” (número de ref.a 9226085) junto dos Serviços de Assistência Técnica, o qual deverá ser montado entre a torneira de alimentação de água “B” de 3/4" e a mangueira de entrada de água “A”, de modo a que a anilha de borracha “C” fique entre eles (fig. 3).

■ Se a máquina for ligada a uma instalação de alimentação de água nova ou que tenha estado sem ser utilizada durante um certo tempo, será recomendável deixar correr a água durante alguns minutos antes de ligar as mangueiras de admissão de água da máquina. Evita-se assim que eventuais depósitos de areia ou de ferrugem possam entupir o filtro de admissão de água.63 TIPO 1 TIPO 2

UNIDADE AMACIADORA DA

ÁGUA Dependendo da origem da água abastecida, esta poderá caracterizar-se por diferentes teores de calcário e de minerais, que se depositam na loiça, deixando manchas e marcas esbranquiçadas. Quanto mais elevado for o teor destes minerais na água, tanto mais dura será a água. A máquina de lavar loiça está equipada com uma unidade amaciadora da água que, mediante a utilização de um sal regenerador especial, alimenta água previamente amaciada à máquina, para a lavagem da loiça. A unidade amaciadora está apta a tratar água com um grau de dureza de, no máximo, 60º fH (graduação francesa) ou de 33ºdH (graduação alemã), dispondo de 5 posições de regulação diferentes. Para saber qual o grau de dureza da água da sua zona, contacte a entidade responsável pelo abastecimento da mesma, a qual lhe poderá dar a informação pretendida. Regulação do amaciador da água A tabela que se segue apresenta diversos graus de dureza da água e a regulação da unidade amaciadora indicada a cada grau de dureza. Nivel

Dureza da água ºfH (graduação francesa) 0-9 10-30 31-40 41-50 51-60 Dureza da água ºdH (graduação alemã) 0-5 6-16 17-22 23-27 28-33 Utilização de sal regenerador NAO SIM SIM SIM SIM Regulação

amaciador da água LIVRE posição N.1posição N.2posição N.3posição N.4 Quantidade

*A unidade amaciadora da água vem regulada de fábrica para o nível 2, na medida em que esta é a regulação mais apropriada para uma maior quantidade de utilizadores. Se o grau de dureza da água da sua zona corresponder a 0, não terá de utilizar sal regenerador nem terá de proceder a qual- quer ajuste, pois a água que lhe é forneci- da é uma água macia. Dependendo do grau de dureza da água que lhe é abastecida, deverá regular a unidade amaciador da seguinte forma:

2. servindo-se de uma chave de fendas ou

de uma faca, rode o parafuso de regu- lação para a posição pretendida.

MODULARES Justaposição ■ A altura desta máquina (85 cm) foi estudada de modo a permitir a justaposição perfeita da máquina entre equipamentos já existentes, nas modernas cozinhas modulares. A altura dos pés da máquina pode ser regulada, a fim de permitir o juste da posição correcta. ■ O topo da máquina, feito de laminado de alta resistência, não carece de qualquer cuidado especial, pois é à prova de calor, de nódoas e de abrasão (fig. 5). ■ O topo da máquina, passível de ser utilizado como bancada de trabalho, pode ser facilmente ajustado, de modo a ficar perfeitamente alinhado com o topo dos restantes equipamentos; de facto, ele pode ser deslocado 5 mm de cada vez, até um máximo de 25 mm. Para tal, há que desaparafusar os dois parafusos existentes na parte de trás e fixar o topo na posição pretendida (fig. 6). Abertura da porta Introduza a sua mão na cavidade e puxe. Se a máquina for aberta durante o seu funcionamento, é automaticamente activado um dispositivo eléctrico de segurança que suspende imediatamente todas as funções da máquina. IMPORTANTE Para que a máquina possa funcionar devidamente, dever-se-á evitar abrir a porta da máquina durante o funcionamento da mesma. Fecho da porta da máquina Introduza os cestos para a loiça na máquina. Assegure-se de que ambos os braços rotativos de lavagem se podem movimentar livremente, não ficando o seu movimento obstruído por talheres, loiça ou tachos e panelas. Feche a porta, exercendo uma certa pressão sobre ela, de modo a ficar bem fechada. Incorporação (Quando a máquina for instalada por baixo de uma bancada de trabalho) ■ As cozinhas modernas dispõem normalmente de uma bancada de trabalho única, sob a qual se introduzem os móveis básicos e os electrodomésticos. Nesse caso, basta retirar o topo (bancada de trabalho) da sua máquina, desaparafusando, para o efeito, os parafusos situados por baixo da extremidade posterior do topo (fig. 6). ■ A máquina passará então a ter uma altura de 82 cm, conforme estipulado nas normas internacionais (ISO), encastrando-se perfeitamente sob a bancada de trabalho contínua da cozinha (fig. 7).65

Regulação do cesto superior Se usa habitualmente pratos com um diâmetro entre os 27 cm e os 31 cm, coloque-os no cesto inferior, depois de ter previamente colocado o cesto superior na posição mais alta, para o que deverá proceder da seguinte forma:

levante-o para cima (fig. 1). Com o cesto superior nesta posição, não é possível colocar no referido cesto loiça ou utensílios de cozinha de diâmetro superior a 20 cm. Além disso, e estando o cesto superior nesta posição, também não será possível utilizar os suportes móveis na posição mais alta. AJUSTE O CESTO PARA UMA POSIÇÃO INFERIOR:

1. Aperte o cesto para ambos os lados e

levante-o levemente para cima (fig. 2a);

2. Calmamente coloque a posição correta

(fig. 2b). N. B. : NUNCA LEVANTE NEM BAIXE O CESTO POR UM LADO SÓ (fig. 3). Atenção: É aconselhável ajustar o cesto, antes de o carregar. Colocação do sal na máquina ■ No fundo da máquina existe um reservatório para o sal, que serve para regenerar o sistema de descalcificação. ■ É importante que utilize apenas o sal próprio para máquinas de lavar loiça, outros tipos de sal contêm pequenas quantidades de partículas insolúveis, que a longo prazo podem afectar e deteriorar a acção do amaciador. ■ Para colocar o sal no reservatório, situado no fundo da máquina, deverá desaparafusar a respectiva tampa, e encher então o reservatório. ■ É natural que, durante esta operação, transborde uma pequena quantidade de água; continue a deitar o sal até o reservatório ficar cheio, mexendo a mistura com uma colher. Isto feito, limpe eventuais restos de sal que tenham ficado na rosca e volte a aparafusar a tampa. ■ Depois de colocar o sal, é aconselhável fazer um programa de lavagem completo, ou um ENXAGUAMENTO A FRIO. A capacidade do dispensador de sal varia entre 1,5 e 1,8 kg e, para assegurar uma prestação mais eficaz da máquina, deverá acrescentar-lhe sal de tempos a tempos, de acordo com a regulação ajustada para a unidade amaciadora da água.

IMPORTANTE Quando a máquina é posta em funcionamento pela primeira vez, depois de ter enchido completamente o reservatório de sal é necessário juntar água até o conteúdo do reservatório transbordar. Esta operação, porém, só deverá ser efectuada quando a máquina for posta em funcionamento pela primeira vez. Indicador da quantidade de sal Este modelo dispõe de um indicador luminoso no painel de controlo que se ilumina quando é necessário voltar a colocar sal na máquina. IMPORTANTE Em geral, o aparecimento de manchas brancas na loiça é um sinal importante de que é necessário colocar mais sal na máquina.67 Um carregamento diário standard é representado nas figuras 1, 2 e 3. Cesto superior (fig. 1) A = Pratos de sopa B = Pratos rasos C = Pratos de sobremesa D = Pires E = Chávenas F = Copos Cesto superior (fig. 2) A = Pratos de sopa B = Pratos rasos C = Pratos de sobremesa D = Pires E = Chávenas F = Copos com pé G = Copo H = Cesto para talheres Cesto inferior (fig. 3) A = Panela de tamanho médio B = Panela de tamanho grande C = Frigideira D = Terrinas, travessas E =Talheres F = Pratos de ir ao forno G =Taça média H =Taça pequena Para se obterem os melhores resultados de lavagem é condição essencial carregar a loiça na máquina de forma correcta e racional. Cesto para talheres (fig. 4) O cesto superior para talheres pode ser removido para lhe proporcionar várias opções de carga.

CARREGAMENTO DA MÁQUINA Como usar o cesto superior ■ O cesto superior dispõe de duasprateleiras móveis, presas às parteslaterais do cesto, e que podem sercolocadas em duas posições: ao alto oudeitadas. Quando estão deitadas estasduas prateleiras podem ser utilizadaspara colocar chávenas de chá ou decafé, facas e talheres de cozinha. Os copos de pé podem ser penduradosnas extremidades das prateleiras comtoda a segurança. Por baixo destas prateleiras podem sercolocados copos, chávenas, pires epratos de sobremesa.■ Os pratos de sopa e os pratos rasospoderão ser colocados com asprateleiras ao alto. Os pratos deverão ser colocados navertical, com a parte de trás virada parao fundo da máquina, devendo serdeixado espaço suficiente entre ospratos para que a água circulelivremente. ■ A fim de tirar o melhor proveito possível da capacidade do cesto seráaconselhável colocar os pratos domesmo tamanho uns ao pé dos outros.■ Os pratos tanto poderão ser colocadosnuma fila única (fig. 1) como em duasfilas (fig. 2).■ Os pratos maiores (com um diâmetro deaproximadamente 270 mm) deverão sercolocados ligeiramente inclinados paratrás a fim de facilitar a introdução docesto na máquina.■ As saladeiras e outras taças ou caixasde plástico deverão também sercolocadas no cesto superior. Convémcolocá-las de modo a que os jactos deágua não as virem.■ O cesto superior foi concebido de modoa proporcionar uma grande flexibilidadede utilização, podendo levar o máximode 24 pratos em duas filas, o máximo de30 copos em cinco filas ou uma cargamista. Como usar o cesto inferior ■ No cesto inferior deverão ser colocadostachos e panelas, pratos de ir ao forno,terrinas, saladeiras, tampas, travessas,pratos rasos, pratos de sopa e talheresde cozinha (conchas, colheres de pau,etc.).■ Arrume os talheres no respectivorecipiente de plástico, com o cabo parabaixo. Coloque o recipiente para os talheres nocesto inferior da máquina (fig. 3),assegurando-se de que não esteja aimpedir o movimento dos braçosrotativos.IMPORTANTEO cesto inferior tem um dispositivode segurança para prevenir a suaextracção, especialmente quandoestá cheio de loiça.Deverá retirar esse cesto, quandocolocar o sal, ou quando limpar o fil-tro numa manutenção regular.69 Cesto superior para lavagem de 1/2 carregamento 1/2 carregamento misto (fig. 1)A = CoposB = Chávenas de café ou de cháC = Pratos de sopaD = Pratos de frutaE = Pires de café, chá, etc.F =Tachos com caboG = FrigideirasH =Taças mèdiasI =Taças pequenas1/2 carregamento standard (fig. 2)A = 7 coposB = 6+1 chávenas de café ou de cháC = TravessasD = 7 pratos de sopaE =7 pratos rasosF =7 pratos de frutaG =7 pires de café ou de cháH =Taças mèdiasI =Taças pequenas Os talheres deverão ser colocados dentro do cesto, em plástico, o qual por sua vez seencontra no cesto inferior.

Cesto inferior (fig. 6)M = 15 pratos de sopaN = 15 pratos rasosO = 7+7 pratos de sobremesaP = TravessaQ =Talheres Cesto superior (fig. 5)A =5 + 5 + 5 coposB = 12 + 3 piresC =5 + 5 + 5 chávenas D =Taça pequenaE =Taça médiaF =Taça grandeG = Prato de sobremesaH =1 + 1 colheres grandesI = Concha de sopaL =Talheres INFORMAÇÕES PARA OS LABORATÓRIOS DE ENSAIO Programa comparativo geral (Normas EN 50242) (vide selecção de programas)1. Posição do cesto superior: inferior2. Carga normal3. Regulação do abrilhantador: 6 15 Local geral de carga (Normas EN 50242) O modo correcto de carregar é representado, na figura 5 para o cesto superior, na figura 6 para o cesto inferior e na figura 7 para o cesto para talheres. Cesto para talheres (fig. 7)Coloque os talheres como a figura apresenta.4. Quantidade de detergente:- 9,5 g para a pré-lavagem;- 28 g para a lavagem. 3 = Colheres de chá4 = Garfo para servir1 =15 colheres de sobremesa2 =15 garfos3 =12 colheres de chá1 =Colheres2 = Facas

CHEIO VAZIO escuro claro Colocação do aditivo (abrilhantador) O aditivo, que é automaticamente despejado durante o último ciclo de enxaguamento, contribui para uma secagem mais rápida da loiça, prevenindo a formação de manchas e a acumulação de resíduos opacos. O compartimento para aditivos encontra-se do lado esquerdo do compartimento para detergente (fig. A "3"). Para abrir a tampa, empurre a patilha, e em simultâneo puxe a tampa. É sempre importante utilizar os produtos específicos para máquinas de lavar loiça. O nível do aditivo pode ser controlado através do visor (C) situado sobre o dispositivo. Regulação do doseamento do aditivo de 1 a 6 O regulador (D) encontra-se sob a tampa (use uma moeda para o rodar). A posição aconselhada é a 4. O teor de calcário da água manifesta-se quer através da presença de incrustações, quer através do grau de secagem. É fundamental regular o doseamento do aditivo de forma conveniente, para que os resultados sejam sempre os melhores. Se a loiça parecer estar riscada, dever-se-á seleccionar uma posição mais baixa, e, se a loiça apresentar manchas ou resíduos brancos, dever-se-á seleccionar uma posição mais elevada.

Alguns detergentes combinados, em particular os que contêm um agente de enxaguamento, oferem melhores resultados em programas de lavagem específicos; ■ A eficácia dos detergentes que contêm produtos para diminuir a dureza da água (*)/ sal, depende da própria dureza da água fornecida. Deverá pois, verificar que o detergente a utilizar é adaptado à dureza da água (*). (*) Nível de cálcio. Nalgumas situações a combinação de detergentes poderá causar: ■ permanência de resíduos na loiça ou na própria máquina; ■ diminui o desempenho da lavagem e da secagem. Nessas situações, recomendamos a utilização em separado de todos os produtos, sal, detergentes e o agente de enxaguamento. Assim assegurará que o descalcificador operará correctamente. Deverá no entanto, ter em conta que utilizando sal convencional, só depois de alguns ciclos de lavagem é que o sistema ficará de novo completamente operacional. IMPORTANTE Qualquer problema motivado pela utilização de detergentes combinados, não será coberto pela garantia.

ABRILHANTADOR Colocação do detergente IMPORTANTE É de grande importância utilizar um detergente específico para máquinas de lavar loiça, quer seja em pó, líquido ou em forma de pastilhas. Os detergentes que não são adequados para as máquinas de lavar loiça (como, por exemplo, os detergentes para a lavagem de loiça à mão) não contêm os ingredientes adequados à lavagem de loiça na máquina e impedem o correcto funcionamento da máquina. Lavagem normal O recipiente para o detergente para a lavagem encontra-se do lado de dentro da porta (fig. A "2"). Se, por qualquer motivo, a tampa do recipiente ficar fechada, para a abrir basta agir sobre o botão de fecho (A). No fim dos programas de lavagem a tampa fica sempre aberta, pronta para a utilização seguinte. A dose de detergente pode variar em função do grau de sujidade e do tipo de loiça a lavar. Em geral, recomendamos a utilização de 20 ÷ 30 g de detergente na secção de lavagem do compartimento do detergente (B).

Depois de colocar o detergente no seu compartimento, feche a tampa, empurrando primeiro (1) e depois pressionando para baixo (2) até ouvir um ruído. Como os detergentes não são todos iguais, consulte também as instruções inscritas na embalagem do detergente. Recordamos que uma quantidade insuficiente de detergente provoca uma má remoção da sujidade, enquanto que uma quantidade excessiva de detergente, além de não melhorar os resultados da lavagem, representa um desperdício. IMPORTANTE A utilização das quantidades adequadas de detergente - nem detergente em excesso nem detergente a menos - representa um contributo para a defesa do meio ambiente. ATENÇÃO!

NOTA IMPORTANTE PARA A

COMBINAÇÃO DE DETERGENTES. Se pretender combinar detergentes que contenham sal e/ou um agente de enxaguamento, deve ter em atenção o seguinte:

Lêr cuidadosamente as instruções do fabricante inscritas na embalagem;

Como obter os melhores resultados de lavagem ■ Antes de meter a loiça na máquina removaos restos de comida (ossos, espinhas depeixe, restos de carne ou de legumes,resíduos de café, cascas de fruta, cinzade cigarros, palitos, etc.) a fim de evitarque os filtros, as saídas de despejo deágua e os orifícios dos braços rotativos delavagem fiquem bloqueados.■ Evite passar a loiça por água antes de acolocar na máquina.■ Se os tachos, as panelas e os pratos de irao forno se apresentarem muito sujos,com restos de comida agarrados, seráaconselhável pô-los de molho antes de osmeter na máquina.■ Coloque a loiça na máquina com asaberturas voltadas para baixo.■ Se possível, evite que as peças de loiça eos utensílios fiquem encostados uns aosoutros. Uma arrumação correcta da loiçacontribuirá para a obtenção dos melhoresresultados possíveis.■ Depois de meter a loiça na máquina,assegure-se que os braços rotativos nãofiquem presos, podendo girar livremente.■ Os tachos, as panelas e os outrosutensílos que apresentem restos de comidamuito agarrados ou queimados deverãoser postos de molho com água e detergentepara a máquina.■ Para que as pratas fiquem perfeitamentelavadas na máquina será necessário:a) passá-las por água imediatamente aseguir a serem utilizadas, em especialse tiverem sido utilizadas para servir oucomer pratos com molhos (mayonnaise,etc.), ovos, peixe, etc.;b) não lhes deitar detergentedirectamente para cima;c) não as deixar entrar em contacto comoutros metais. Como economizar água, detergente e energia ■ Se só quiser lavar a loiça quando amáquina estiver completamente cheia,coloque a loiça na máquina a seguir acada refeição, até que a máquina fiquecheia. Se quiser, e para remover a maiorsujidade da loiça e não deixar os restosde comida secarem até à lavagem,efectue uma EXAGUAMENTO A FRIO.Assim, só terá de programar a máquinapara uma lavagem completa quando elaestiver cheia de loiça.■ Se a loiça não estiver muito suja, ou sequiser lavar a loiça sem que a máquinaesteja completamente cheia, opte peloprograma ECONÓMICO. Reja-se pelasindicações constantes da Tabela deProgramas. Loiça e utensílios que não devem ser lavados na máquina ■ É sempre bom recordar que nem todos ostipos de loiça e de utensílios podem serlavados na máquina. Os objectos e utensíliosde termoplástico, que disponham depegas de madeira ou de plástico, ostachos com pegas de madeira, os utensí-lios em alumínio, de cristal ou de vidro dechumbo só poderão ser lavados na máquinase o respectivo fabricante assim o indicar.■ As decorações de alguns tipos de loiçatêm tendência para desaparecer namáquina, será recomendável experimentarprimeiro lavar uma só peça desse serviço.Só depois de se certificar de que adecoração não sai ou não perde cor se aloiça for lavada na máquina é que deverálavar todo o serviço na máquina.■ Nunca lave objectos de prata em conjuntocom objectos de aço inoxidável: A reacçãoquímica que se desencadeia pelo contactodos dois tipos de metal poderá danificarirremediavelmente os objectos.IMPORTANTEAntes de lavar pela primeira vez um objectoou utensílio novo na máquina deverácertificar-se de que o mesmo pode realmenteser lavado na máquina. Sugestões úteis ■ Ao descarregar a máquina, comece pordescarregar a loiça do cesto inferior, poisevitará assim que caiam eventuais gotasdo cesto superior para o inferior. ■ Se pretender deixar a loiça na máquinadurante algum tempo, abra ligeiramente aporta, permitindo assim a circulação do are favorecendo a secagem da loiça.

O conjunto de filtragem (fig. A “4”) é constituído pelos seguintes elementos: um recipiente central, que retém as partículas de sujidade de maiores dimensões; um crivo plano, que filtra continuamente a água da lavagem; um microfiltro, instalado por baixo do crivo, que retém as partículas de dimensões mais reduzidas, assegurando um enxaguamento perfeito da loiça. ■ Para assegurar sempre a obtenção de excelentes resultados da lavagem, deverá verificar e limpar os filtro a seguir a cada lavagem. ■ Para remover o conjunto de filtragem terá apenas de rodar a respectiva pega no sentido contrário ao dos ponteiros do relógio (fig. 1). ■ Para maior facilidade de limpeza, o recipiente central pode ser retirado (fig. 2). ■ Remova o crivo (fig. 3) e lave todo o conjunto debaixo de um jacto de água limpa. Se necessário, poderá servir-se de uma escova pequena para limpar melhor o filtro. ■ No caso dos modelos equipados com o microfiltro autolimpante, a manutenção do conjunto de filtragem torna-se ainda mais simples, só sendo necessário verificar este conjunto de filtragem de duas em duas semanas. No entanto, a seguir a cada lavagem será conveniente certificar-se de que o recipiente central do conjunto de filtragem e o crivo não estão entupidos. ATENÇÃO! Depois de limpar os diversos componentes do conjunto de filtragem deverá sempre certificar-se de que os voltou a montar devidamente e de que o crivo ficou correctamente instalado, de forma a ficar perfeitamente encaixado, no fundo da cuba da máquina. Deverá igualmente certificar-se de que o conjunto de filtragem ficou devidamente aparafusado (não se esqueça de que, para o aparafusar, terá de o rodar no sentido dos ponteiros do relógio), na medida em que uma instalação errada ou incorrecta do conjunto de filtragem prejudica a eficácia da máquina de lavar loiça. IMPORTANTE Nunca utilize a máquina de lavar loiça sem os filtros estarem instalados.75 Capacidade seg-norma EN 50242 Capacidade c/ tachos e pratos Pressão admitida na instalação hidráulica Fusível Potência máxima absorvida Tensão 15 pessoas 9 pessoas Min. 0,08 - Max 0,8 MPa (ver placa de características) (ver placa de características) (ver placa de características) A Tecla “LIGAR/DESLIGAR” B Tecla “INÍCIO DE FUNCIONAMENTO RETARDADO” C Dispositivo de abertura da porta D Teclas “PROGRAMAS” E Tecla “MEIA CARGA” F Indicador luminoso “FALTA DE SAL” G Indicadores luminosos

“FASES DO PROGRAMA”/

Indicadores luminosos “INÍCIO DE FUNCIONAMENTO RETARDADO” H Indicadores luminosos “PROGRAMA SELECCIONADO” I Indicador luminoso “OPÇÃO SELECCIONADA” Altura Profundidade Largura Profundidade com a porta aberta

DESCRIÇÃO DOS COMANDOS

MANUTENÇÃO Depois de concluído qualquer ciclo delavagem, é essencial fechar a alimentação deágua e desligar a máquina com a tecla deligar/desligar.Se não pretender utilizar a sua máquinadurante algum tempo, é convenienteobservar as seguintes regras:1. Execute um ciclo de lavagem com amáquina vazia, mas com detergente, a fimde limpar eventuais depósitos existentesna máquina;2. Desligue a ficha do cabo de alimentaçãoeléctrica da máquina da tomada dealimentação de corrente;3. Feche a tomeira de alimentação de água;4. Encha o reservatório do aditivo de lavagem;5. Deixe a porta aberta;6. Deixe o interior da máquina limpo;7. Sempre que a máquina ficar num ambientecom temperaturas inferiores a 0°C, a águaque fica nas mangueiras e no interior dossistemas da máquina poderá congelar. Nessecaso, e antes de colocar a máquinanovamente em funcionamento, deveráfazer com que a temperatura ambientesuba acima dos 0°C e esperar 24 horasantes de ligar a máquina.

LIMPEZA E MANUTENÇÃO

■ Para limpar o interior da máquina delavar loiça não deev utilizar solventes(acção desengordurante) nem abrasivos,mas apenas um pano molhado com água.■ A sua máquina de lavar loiça não requercuidados especiais de manutenção, poiso seu interior é autolimpante.■ Limpe regularmente a guarnição deborracha da porta com um pano húmido,a fim de remover eventuais restos decomida ou de aditivo.■ Recomenda-se que proceda à remoçãoperiódica de eventuais depósitos decalcário ou de lixo, procedendo a umalavagem com a máquina vazia. Nessecaso, deite um copo de vinagre no fundodo interior da máquina, e seleccione umprograma de lavagem delicada.■ Se, tendo procedido previamente àlimpeza do filtro, a loiça e as panelasparecerem não ter sido devidamentelavadas ou enxaguadas, verifique setodos os orifícios dos braços rotativos de lavagem (fig. A "5") se encontram desobstruídos, isto é, se não estãotapados por restos de comida.Se os orifícios estiverem obstruídos,proceda da seguinte forma:1. Para remover o braço rotativo superior teráde o rodar até ficar alinhado com a paragemindicada pela seta (fig. 1b). Em seguida,empurre-o para cima (fig 1) e, mantendo-oempurrado para cima, rode-o nosentido dos ponteiros do relógio para odesaparafusar. Para o voltar a montar,execute estas operações certificando-seporém de que, desta vez, roda o braçorotativo no sentido contrário ao dosponteiros do relógio (para o aparafusar).Para remover o braço rotativo inferiorbasta puxá-lo para cima (fig. 2).2. Uma vez desmontados os braços rotativos,lave-os debaixo de um jacto de águalimpa para eliminar qualquer obstruçãodos orifícios de pulverização de água.3. Depois de os ter lavado, volte a colocaros braços rotativos na mesma posição,não se esquecendo de colocar o braçorotativo superior na posição de parageme de o aparafusar completamente.■ Tanto o revestimento interior da porta,como o revestimento interior da máquinasão feitos de aço inoxidável; no entanto,se surgirem manchas de oxidação, talficará provavelmente a dever-se aoelevado teor de sais de ferro da água. ■ As manchas poderão ser removidas comum detergente ligeiramente abrasivo;nunca utilize produtos à base de cloro, depalha de aço, etc.77 Mudar um programa que já começou Proceda da seguinte forma para alterar ou cancelar um programa já em decurso: ■ Mantenha pressionada a tecla do progama (com o indicador luminoso aceso) pelo menos durante 3 segundos. Os indicadores luminosos dos programas (excepto para o indicador luminoso do programa "RÁPIDO") piscará até o escuamento da água terminar (se necessário). O programa em decurso será cancelado e o indicador luminoso correspondente começará a piscar. IMPORTANTE Para cancelar o programa "ENXAGUAMENTO A FRIO", mantenha pressionadas simultaneamente a tecla do programa "RÁPIDO" e a tecla de "MEIA CARGA" (os indicadores luminosos piscarão para confirmar o cancelamento). ■ Um novo programa pode ser seleccionado. ATENÇÃO! Antes de iniciar um novo programa, deve verificar se ainda há detergente no reservatório. Se necessário, encha novamente o reservatório. Se existir uma quebra de energia enquanto a máquina está a lavar, uma memória especial memoriza o programa seleccionado e, quando a energia é reposta, a lavagem continua a partir do ponto em que parou (caso seja necessário, a máquina de lavar loiça executará primeiro um pequeno programa térmico anti-choque). Fases do programa Quando um programa está a decorrer o respectivo indicador luminoso mantem-se aceso e os 3 indicadores luminosos das “fases do programa” ("LAVAGEM" , "ENXAGUAMENTO" e "SECAGEM" ) acendem-se um a um e em sequência indicando a fase do programa que está a ser efectuada. Fim de programa Os indicadores luminosos das “fases do programa” apagam-se e o indicador luminoso do programa seleccionado (2 indicadores luminosos para o programa "ENXAGUAMENTO A FRIO") piscará, indicando que o programa chegou ao fim. A loiça pode ser removida e a máquina de lavar loiça desligada, pressionando a tecla de "LIGAR/DESLIGAR". Tecla de opção Tecla "MEIA CARGA" Se se premir esta tecla, pode-se optar pela lavagem de uma quantidade reduzida de loiça, concentrando toda a loiça a lavar no tabuleiro supeiror, à excepção dos talheres, que deverão ser colocados no cesto existente para esse efeito, colocado no tabuleiro inferior da máquina. A selecção desta função permite reduzir o consumo de água e de energia. Colocar uma quantidade de detergente inferior à normalmente doseada para a lavagem normal. IMPORTANTE Esta tecla DEVE ser seleccionada ANTES do programa começar. Tecla de "INÍCIO DE FUNCIONAMENTO RETARDADO" A hora de início de lavagem pode ser determinada, adiando o início do programa 3, 6 ou 9 horas. Proceda da seguinte forma, para adiar o início do programa: ■ Pressione a tecla de "INÍCIO

DE FUNCIONAMENTO RETARDADO"

(cada vez que o botão é pressionado o início é adiado 3, 6 ou 9 horas, respectivamente, e o indicador luminoso correspondente acender-se-à). ■ Para iniciar a contagem do tempo, pressione a tecla do programa que deseja seleccionar (o indicador luminoso correspondente parará de piscar mantendo-se aceso, enquanto que o indicador luminoso do tempo selecccionado começará a piscar).

SELECÇÃO DO PROGRAMA

Selecção de programas ■ Abra a porta e coloque a loiça suja no interior da máquina. ■ Pressione a tecla "LIGAR/DESLIGAR" . ■ Depois de pressionar a tecla "LIGAR/DESLIGAR", o indicador luminoso do programa “recomendado” (ideal para carga completa, de uso diário) ou o indicador luminoso do programa utilizado nas últimas 3 lavagens, começa a piscar. IMPORTANTE A máquina de lavar loiça tem duas funções muito práticas: - o programa "recomendado" ( ) para uma rápida e segura selecção; - a função “auto-ajuda”, que memoriza o programa utilizado nas 3 últimas lavagens, indicando-o como programa recomendado na próxima lavagem. Uma função que lhe poupará muito tempo, caso utilize regularmente o mesmo programa de lavagem. ■ Se desejar seleccionar a opção, pressione a tecla da opção (o indicador luminoso correspondente acender-se-à). A tecla da opção deve ser pressionada ANTES do programa começar para que a opção seja assumida. ■ Para escolher outro programa, pressione a tecla correspondente (o indicador luminoso da tecla piscará para que seja confirmada a selecção). IMPORTANTE Para seleccionar o programa "ENXAGUAMENTO A FRIO", pressione, simultaneamente, a tecla do programa “RÁPIDO” e a tecla de "MEIA CARGA" (os indicadores luminosos piscarão para que seja confirmada a selecção). ■ Para iniciar o ciclo de lavagem, confirme o programa seleccionado, pressionando novamente a tecla do programa escolhido. O indicador luminoso pará de piscar mantendo-se aceso e, se a porta estiver fechada, o programa começa automaticamente. IMPORTANTE Para confirmar o programa “ENXAGUAMENTO A FRIO”, pressione simultaneamente a tecla do programa “RÁPIDO” e a tecla de “MEIA CARGA” (os indicadores luminosos pararão de piscar mantendo-se aceso). Se as operações, anteriormente, descritas forem executadas com a porta aberta, o programa só começará quando a porta for fechada. Interrupção do programa Não é recomendado abrir a porta da máquina enquanto um programa está a decorrer, especialmente durante a fase de lavagem principal e o enxaguamento final a quente. Contudo, se a porta for aberta durante o decorrer de um programa (por exemplo, para colocar mais loiça) a máquina pára automaticamente. Feche a porta, sem pressionar nenhuma tecla. O ciclo recomeçará onde parou (caso seja necessário, a máquina de lavar loiça executará primeiro um pequeno programa térmico anti-choque). IMPORTANTE Um programa pode ser interrompido sem que a porta seja aberta, pressionando a tecla "LIGAR/DESLIGAR". Neste caso, basta pressionar a tecla "LIGAR/DESLIGAR" para recomeçar o ciclo de lavagem a partir do ponto em que parou.79 A mangueira de admissão de água está equipada com um dispositivo de protecção (válvula) que bloqueia a passagam da água se a mangueira de admissão de água se danificar. Se este dispositivo for activado poder-se-á ver um pino vermelho através do visor “A”. Nesse caso a mangueira de admissão de água deverá ser obrigatoriamente substituída. Se a mangueira não tiver o comprimento necessário para uma correcta ligação, terá que ser substituida por uma mais comprida. Esta mangueira por ser adquirida num agente mais próximo. “WATERCONTROL” - DISPOSITIVO DE BLOQUEIA DA ÁGUA Pino vermelho à vista (no visor): válvula de bloqueio da passagem da água activada. Dispositivo de segurança anti-torção (carregue e torça para remover a mangueira).

Se o início de lavagem foi adiado 9 horas, passadas 3 horas acender-se-à o indicador luminoso das 6h e passadas 6 horas acender-se-à o indicador luminoso das 3h. No final das últimas 3 horas (ou seja, no final da contagem) o indicador luminoso das 3h parará de piscar e manter-se-à aceso indicando que o programa irá começar automaticamente. Se a contagem ainda não tiver terminado, ou seja, se o programa ainda não começou, é possível alterar ou cancelar o início de funcionamento retardado e seleccionar outro programa ou seleccionar/cancelar esta opção, procedendo da seguinte forma: ■ Mantenha pressionada a tecla do programa seleccionado pelo menos 5 segundos (o indicador luminoso correspondente começará a piscar, enquanto que o indicador luminoso do tempo seleccionado parará de piscar, mantendo-se aceso). ■ Pressione a tecla de "INÍCIO

DE FUNCIONAMENTO RETARDADO"

para seleccionar outro tempo de início de funcionamento retardado (o indicador luminoso correspondente acender-se-à) ou cancelar o início de funcionamento retardado (o indicador luminoso correspondente desligar-se-à). ■ Um novo programa pode ser seleccionado, após a alteração ou cancelamento do início de funcionamento retardado (o indicador luminoso parará de piscar mantendo-se aceso), ou uma tecla de opção pode ser seleccionada ou cancelada. Falha Se ocorrer alguma anomalia durante o decurso do programa, o indicador luminoso correspondente ao programa seleccionado (2 indicadores luminosos para o programa "ENXAGUAMANTO A FRIO") piscará rapidamente. Neste caso, desligue a máquina de lavar loiça pressionando tecla de "LIGAR/DESLIGAR". Após verificar se a torneira da água está aberta, que a mangueira de escoamento está bem instalada e o filtro não está bloqueado, seleccione o progama novamente. Se a anomalia persistir, contacte os nossos Serviços de Assistência Técnica. IMPORTANTE Esta máquina de lavar loiça está equipada com um sistema de segurança anti-inundação, que bloqueia automáticamente qualquer excesso de água, no caso de ocorrer algum problema. ATENÇÃO! A fim de evitar que o dispositivo de segurança contra inundações seja inoportunamente activado, recomenda- se que a máquina não seja deslocada ou inclinada enquanto estiver a fun- cionar. Se for absolutamente necessário deslocar ou inclinar a máquina enquanto esta estiver a funcionar, assegure-se primeiro de que o ciclo de lavagem já terminou e que não há água na cuba da máquina.81

Desenvolvimento do programaDuraçãomédia emminutosFunções especiaisDetergente pré-lavagemDetergente lavagemLimpeza do filtro e placaControlo do nível de abrilhantadorControlo do nível de salPré-lavagem a quentePré-lavagema frioLavagemPrimero enxaguamento a frioSegundo enxaguamento a frioEnxaguamento a quente com abrilhantadorCom água fría (15°C)-Tolerância ± 10%-Tecla "INÍCIO DE FUNCIONAMENTORETARDADO" Tecla “MEIA CARGA”Operações a realizar SIM SIM SIM SIM SIM SIM SIM

UNIVERSAL BACTIZERO ECO-BIO RÁPIDO 29’ ENXAGUAMENTO A FRIO (PROGRAMA “RECOMENDADO”)Adequado para lavar a loiça e tachoscom sujidade normal.Apto para lavar a loiça e tachos muitosujos.Adequado para lavar a loiça e tachoscom sujidade normal, utilizando umdetergente com enzimas. Programa segundo normas EN 50242.Ciclo super-rápido que se efectua no finalda refeição, indicado para cargaspequenas (4/6 pessoas).Pré-lavagem rápida para a loiça usadapela manhã ou pelo almoço, quando sequer realizar apenas uma lavagemdepois do jantar.Lavagem com pré-lavagemSe escolher o programa de lavagem BACTIZERO há que acrescentar uma quantidade adicionalde detergente (20 g) directamente na cuba da máquina.Programa

TABELA DOS PROGRAMAS

Descrição +83 AVARIA CAUSA PROVÁVEL ACÇÃO NECESSÁRIA N.B.: Se, em consequência de alguma das situações acima descritas, a máquina não lavar devidamen- te a loiça, será necessário remover manualmente os depósitos eventualmente existentes na loiça, pois o ciclo final de secagem endurece esses depósitos, sendo assim impossível serem removidos através de uma nova lavagem na máquina. Se, depois de efectuadas as verificações acima referidas, a máquina continuar a não trabalhar em devidas condições ou continuar avariada, agradecemos que entre em contacto com o Centro de Assitência Técnica mais próximo. Ao fazê-lo, deverá indicar o modelo da sua máquina, que consta quer da placa de características colocada na parte de dentro da porta, em cima, quer do certificado de garantia ou da factura. O fornecimento destas informações permite resolver mais rapidamente o seu problema. Salvaguardam-se erros e alterações! O fabricante declina toda e qualquer responsabilidade por quaisquer gralhas, incorrecções ou erros deste manual de instruções. O fabricante reserva-se ainda o direito de proceder a quaisquer alterações ou modificações nos aparelhos, conforme necessário, sem alterar as suas características essenciais.

7 - A loiça colocada na máqui-

na só está parcialmente lavada

8 - A loiça apresenta manchas

9 - A máquina faz muito

barulho durante a lavagem

10 - A loiça não ficou bem seca

Vide ponto (5) Fundo das panelas não foi devidamente lavado Bordas das panelas mal lavadas Braços de lavagem parcialmente obstruídos Loiça mal arrumada Extremidade da mangueira de descarga imersa em água Quantidade de detergente mal doseada, detergente já velho ou endurecido A tampa do recipiente para o sal não ficou bem fechada O programa de lavagem seleccionado é demasiado suave Aloiça colocada no cesto inferior não foi lavada Água demasiado dura Os objectos a lavar batem uns contra os outros Os braços rotativos batem de encontro à loiça Má circulação de ar Verifique Restos de comida presos ao fundo devem ser amolecidos antes da lavagem Coloque-as noutra posição Retire braços, soltando porcas de fixação e lavando-os sob jacto de água Não encoste os objectos uns aos outros A extremidade da mangueira de descarga não deve ficar a tocar na água que foi despejada Aumente a quantidade de detergente utilizada em função da sujidade da loiça ou substitua o detergente Aparafuse a tampa até ao fim Escolha um programa mais enérgico Prima a tecla de meia carga Verifique o nível de sal e aditivo. Caso as manchas não desapareçam, contacte os Serv. de Ass. Técnica Arrume melhor a loiça Arrume melhor a loiça Abra ligeiramente a porta da máquina no fim do programa a fim de favorecer a circulação do ar

DETECÇÃO DE PEQUENAS AVARIAS

Se a sua máquina não funcionar em condições, ou se deixar totalmente de funcionar, agradecemos que, antes de contactar os Serviços de Assistência Técnica, proceda às seguintes verificações: AVARIA CAUSA PROVÁVEL ACÇÃO NECESSÁRIA

1 - A máquina não funciona

2 - A máquina não mete água

3 - A máquina não despeja água

4 - A máquina despeja água

5 - Não se ouvem os braços rot.
