MANUALE UTENTE HND 615A85S HOOVER

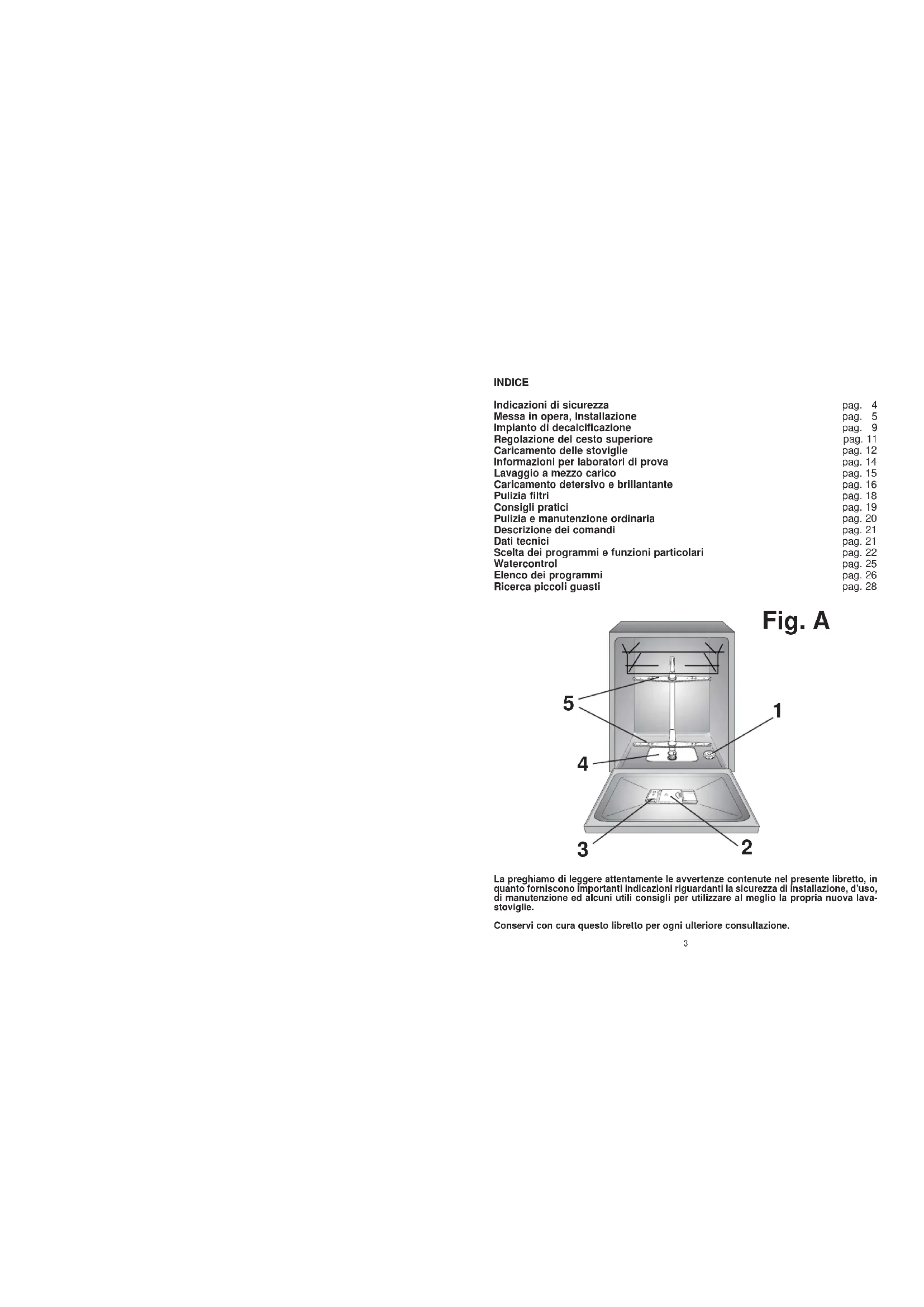

INDICE Indicazioni di sicurezza Messa in opera, Installazione Impianto di decalcificazione Regolazione del cesto superiore Caricamento delle stoviglie Informazioni per laboratori di prova Lavaggio a mezzo carico Caricamento detersivo e brillantante Pulizia filtri Consigli pratici Pulizia e manutenzione ordinaria Descrizione dei comandi Dati tecnici Scelta dei programmi e funzioni particolari Watercontrol Elenco dei programmi Ricerca piccoli guasti pag. 4 pag. 5 pag. 9 pag. 11 pag. 12 pag. 14 pag. 15 pag. 16 pag. 18 pag. 19 pag. 20 pag. 21 pag. 21 pag. 22 pag. 25 pag. 26 pag. 28 La preghiamo di leggere attentamente le avvertenze contenute nel presente libretto, in quanto forniscono importanti indicazioni riguardanti la sicurezza di installazione, d'uso, di manutenzione ed alcuni utili consigli per utilizzare al meglio la propria nuova lava- stoviglie. Conservi con cura questo libretto per ogni ulteriore consultazione. Fig. A

INSTALLAZIONE (Notazioni tecniche) ■ Dopo il disimballo, verificare che la lava- stoviglie sia bene in piano regolando i piedini per eliminare una eventuale incli- nazione. ■ Qualora fosse necessario trasportare manualmente la macchina disimballata, non impugnare la porta in basso, ma aprire leggermente la porta e sollevare impugnando il ripiano superiore. IMPORTANTE Nel caso si installi la macchina su un pavimento ricoperto da tappeti o con moquette, controllare che le apertu- re di ventilazione alla base dell'appa- recchio non vengano ostruite. Inoltre, la spina dell'apparecchio deve rimanere accessibile anche dopo l'installazione. Alimentazione elettrica L'apparecchio è conforme ai requisiti di sicurezza previsti dagli istituti normativi ed è munito di spina tripolare con polo di terra che assicura la completa messa a terra del prodotto. Prima di alimentare elettricamente l'elettro- domestico accertarsi:

1. che la presa abbia un corretto collega-

mento di messa a terra;

2. che la portata amperometrica del con-

tatore elettrico risulti idonea per l'assor- bimento indicato dai dati di targa del- l'elettrodomestico. ATTENZIONE! L'efficacia della sicurezza è comun- que subordinata anche alla corretta messa a terra del Vostro impianto. Per la mancanza di un efficiente impianto di terra, si avverte una lieve dispersione di corrente sulle parti metalliche dell'elettrodomestico per la presenza del filtro antidisturbo radio. La società costruttrice resta sollevata da ogni responsabilità per eventuali danni a persone o cose, derivanti dal mancato allacciamento della linea di terra. Apparecchio conforme alle Direttive Europee 89/336/CEE, 73/23/CEE e successive modifi- che.

INDICAZIONI DI SICUREZZA

L'uso di un qualsiasi apparecchio elet- trico comporta l'osservanza di alcune regole fondamentali. Installazione ■ In caso di incompatibilità tra la presa e la spina dell'apparecchio, fare sostituire la presa con altra di tipo adatto, da perso- nale qualificato. Quest'ultimo, in partico- lare, dovrà anche accertare che la sezio- ne dei cavi della presa sia idonea alla potenza assorbita dall'apparecchio. ■ Fare attenzione che l'apparecchiatura non schiacci il cavo di alimentazione. ■ In generale è sconsigliabile l'uso di adat- tatori, prese multiple e/o prolunghe. ■ Qualora si rendesse necessaria la sosti- tuzione del cavo di alimentazione del- l’apparecchio, rivolgersi al Servizio di Assistenza Tecnica Autorizzato. Sicurezza ■ Non toccare l'apparecchio con mani o piedi bagnati o umidi. ■ Non usare l'apparecchio a piedi nudi. ■ Non tirare il cavo di alimentazione, o l'apparecchio stesso, per staccare la spina dalla presa di corrente. ■ Non esporre l'apparecchio ad agenti atmosferici (pioggia, sole, ecc.). ■ Non permettere che l'apparecchio sia usato dai bambini senza sorveglianza. ■ Non si deve bere l'acqua che rimane nella macchina o sulle stoviglie alla fine dei programmi di lavaggio. ■ Non lasciare la porta aperta in posizione orizzontale, al fine di evitare potenziali pericoli (es. inciampare). ■ Appoggiarsi o sedersi sulla porta aperta della lavastoviglie, può causarne il ribaltamento. ATTENZIONE! Coltelli ed altri utensili con l’estremità appuntite devono essere collocati nel cesto con le punte rivolte verso il basso o in posizione orizzontale. Utilizzo quotidiano ■ Questo apparecchio dovrà essere desti- nato solo all’uso domestico. ■ La lavastoviglie è progettata per il lavag- gio di normali utensili domestici: oggetti contaminati da benzina, vernice, avanzi di acciaio o ferro, prodotti chimici corrosivi, acidi o alcalini non devono essere lavati in lavastoviglie. ■ Se l'abitazione è dotata di impianto per addolcire l'acqua non è necessario aggiungere sale nell'addolcitore della lavastoviglie. ■ I coltelli e le posate ottengono un lavag- gio migliore se posti nel cestello con i manici in basso. ■ In caso di guasto e/o di cattivo funziona- mento dell'apparecchio, spegnerlo, chiudere il rubinetto dell'acqua e non manomettere l'elettrodomestico. Per l'eventuale riparazione rivolgersi solamente ad un Centro di Assistenza Tecnica (GIAS) e richiedere l'utilizzo di ricambi originali. Il mancato rispetto di quanto sopra può compromettere la sicurezza dell'appa- recchio e dell'utilizzatore. Smaltimento ■ Questo apparecchio è fabbricato con materiali riciclabili, per permetterne un corretto smaltimento degli stessi. ■ Volendo eliminare una vecchia lavasto- viglie, si abbia cura di togliere la chiusu- ra sportello, per evitare che i bambini possano chiudersi nella macchina. Dopo aver staccato la spina dalla presa di cor- rente, è importante tagliare il cavo di ali- mentazione.7 Collegamento allo scarico d'acqua ■ Infilare il tubo nell'impianto di scarico, senza creare pieghe (fig. 4). ■ Lo scarico fisso deve avere il diametro interno di almeno 4 cm e dev'essere posto ad una altezza minima di 40 cm. ■ Si raccomanda di predisporre il sifone antiodore (fig. 4X). ■ Se necessario si può allungare il tubo di scarico fino a 2,5 m, tenendolo però ad una altezza massima di 85 cm dal pavi- mento. A tale scopo, contattare il Centro Assistenza Tecnica. ■ L'estremità ricurva del tubo di scarico può essere appoggiata al bordo di un lavello, ma non deve rimanere immersa nell'acqua, per evitare il risucchio nell'apparecchio durante il programma di lavaggio (fig. 4Y). ■ Nel caso di installazione sotto piano con- tinuo, la curva deve essere fissata immediatamente sotto il piano nel punto più alto possibile (fig. 4Z). ■ Nell'installare la macchina, controllare che i tubi di carico e scarico non siano piegati.

Alimentazione idrica IMPORTANTE L’apparecchio deve essere connesso alla rete idrica, solo con i nuovi tubi di carico forniti in dotazione. I vecchi tubi di carico non devono essere riu- tilizzati. ■ I tubi di carico e scarico possono esse- re orientati indifferentemente verso destra o verso sinistra. IMPORTANTE La lavastoviglie può essere allaccia- ta all'impianto dell'acqua fredda o calda purchè non superi i 60°C. ■ La pressione idrica deve essere compre- sa tra un minimo di 0,08 MPa e un mas- simo di 0,8 MPa. Per pressioni inferiori consultare il Centro Assistenza Tecnica. ■ E' necessario un rubinetto a monte del tubo di carico per isolare la macchina dall'impianto idrico quando non è in fun- zione (fig. 1 B). ■ La lavastoviglie è dotata di un tubo per la presa d'acqua terminante con ghiera filettata 3/4" (fig. 2). ■ Il tubo di carico “A” deve essere avvitato ad un rubinetto dell'acqua “B” con attacco da 3/4" assicurandosi che la ghiera sia ben stretta. ■ Se necessario, si può allungare il tubo di carico fino a 2,5 m. A tale scopo, contat- tare il Centro Assistenza Tecnica. ■ Qualora l'acqua di rete presentasse dei residui calcarei o sabbia, è consigliabile richiedere presso il Centro Assistenza Tecnica, il filtro accessorio art. 9226085 (fig. 3). Il filtro “D” va inserito tra la presa d'acqua da 3/4" “B” ed il tubo di carico “A”, ricor- dando di mettere le guarnizioni “C”. ■ Se la macchina viene collegata a tuba- zioni nuove o rimaste inutilizzate per lungo tempo, è consigliabile far scorrere l'acqua per alcuni minuti prima di allac- ciare il tubo di carico. In tal modo evite- rete che depositi di sabbia o di ruggine possano otturare il filtrino di ingresso acqua.

6Se la vostra acqua appartiere al livello 0, non è necessario usare il sale rigenerante né effettuare alcuna regolazione, in quan- to è già dolce. A seconda del livello di appartenenza della vostra acqua, regolare il decalcificatore nel seguente modo:

1. estrarre il cesto inferiore, svitare e

togliere il tappo del contenitore sale rigenerante posto sul fondo della vasca (fig. A"1");

2. ruotare il selettore, fino ad evidenziare

la posizione desiderata, con l'ausilio di un cacciavite o di un coltello.

ZIONE L'acqua contiene in misura variabile, a seconda delle località, sali calcarei e mine- rali che si depositano sulle stoviglie lasciando macchie e depositi biancastri. Più elevato è il contenuto di questi sali, maggiore è la durezza dell'acqua. La lavastoviglie è corredata di un decalcifi- catore che, utilizzando del sale rigenerante specifico per lavastoviglie, fornisce acqua priva di calcare (addolcita) per il lavaggio delle stoviglie. Il decalcificatore può tratta- re acqua con durezza fino a 60°fH (gradi francesi) 33°dH (gradi tedeschi) tramite 5 livelli di regolazione. Potete richiedere il grado di durezza della vostra acqua all'Ente erogatore di zona. Regolazione del decalcificatore Nella tabella seguente trovate la corrispon- denza tra durezza dell’acqua di rete da trattare e livello di regolazione del decalci- ficatore.

• Il decalcificatore è regolato sul livello 2, in quanto questo soddisfa la maggior parte delle utenze. Livello

Durezza dell'acqua °fH (gradi francesi) 0-9 10-30 31-40 41-50 51-60 Durezza dell'acqua °dH (gradi tedeschi) 0-5 6-16 17-22 23-27 28-33 Uso sale rigenerante

Regolazione del decalci- ficatore LIBERA posizione N.1posizione N.2posizione N.3posizione N.4

INSTALLAZIONE NELLE CUCINE COMPONIBILI Per accosto ■ La lavastoviglie è stata studiata con l'al- tezza modulare di 85 cm e quindi può essere accostata ai mobili delle moder- ne cucine componibili di analoga altez- za. Per allinearla esattamente, regolare i piedini dell'apparecchio. ■ Il piano superiore, in laminato ad alta resistenza, può essere usato senza nes- sun particolare riguardo perchè resisten- te al calore, all'abrasione ed è antimacchia (fig. 5). ■ Il piano di lavoro è facilmente regolabile in profondità fino a 25 mm, mediante spostamenti di 5 in 5 mm per allinearlo al piano dei mobili adiacenti. ■ Per la regolazione, svitare le 2 viti poste- riori e fissarlo nella posizione voluta (fig. 6). Apertura dello sportello Inserire la mano nell'incavo e tirare. Se lo sportello viene aperto durante il fun- zionamento della macchina, una sicurezza elettrica fa si che tutte le funzioni vengano automaticamente interrotte. IMPORTANTE Per un corretto funzionamento evi- tare di aprire lo sportello mentre la lavastoviglie è in funzione. Chiusura dello sportello Inserire i cestelli. Verificare che entrambi i bracci lavanti pos- sano ruotare e che non ci siano posate, pentole o piatti che ne limitino o impedisca- no la rotazione. Chiudere lo sportello e bloccarlo mediante leggera pressione. Per inserimento sottopiano ■ Le più moderne cucine componibili hanno un piano di lavoro unico, sotto il quale vengono inseriti i mobili base e gli elettrodomestici. In questo caso, basta asportare il piano di lavoro, svitando le viti che si trovano sotto di esso nella parte posteriore (fig. 6). ■ L'altezza si riduce così a 82 cm, come previsto dalle Norme internazionali (ISO) e la lavastoviglie si inserisce perfetta- mente sotto il piano continuo della cuci- na (fig. 7).11 Regolazione del cestello superiore Utilizzando abitualmente piatti da 27 cm a 31 cm di diametro, caricarli nel cesto infe- riore dopo aver spostato quello superiore nella posizione più alta, procedendo nel seguente modo:

1. Estrarre il cesto superiore;

2. Impugnare il cesto da entrambi i lati e

tirarlo verso l’alto (fig. 1). Con questa operazione, nel cesto superiore non si possono caricare stoviglie con diame- tro superiore a 20 cm e non si possono uti- lizzare i supporti mobili nella posizione alta.

1. Impugnare il cesto da entrambi i lati e

tirarlo leggermente verso l’alto (fig. 2a);

2. Lasciare lentamente ricadere il cesto

RE MAI IL CESTO DA UN SOLO LATO (fig. 3). Attenzione : si consiglia di effettuare la regolazione del cestello prima del carico delle stoviglie. Caricare il sale ■ Sul fondo della macchina, è sistemato il contenitore del sale che serve a rigene- rare l'apparecchio decalcificatore. ■ È importante utilizzare esclusivamente sale specifico per lavastoviglie, altri tipi di sale contengono sensibili percentuali di sostanze insolubili che potrebbero col tempo rendere inefficiente l'impianto di decalcificazione. ■ Per l'introduzione del sale, svitare il tappo del contenitore che si trova sul fondo. ■ Durante l'operazione un po' d'acqua tra- bocca; continuate in ogni caso a versa- re il sale fino al riempimento del conte- nitore, mescolando la miscela con un cucchiaio. Ultimata l'operazione, pulire la filettatura dai resti di sale e riavvitare il tappo. ■ Si consiglia di far seguire al rifornimen- to, un ciclo di lavaggio completo, oppu- re il programma AMMOLLO. Il conteni- tore ha una capacità di circa 1,5÷1,8 kg di sale e, per una efficace utilizzazione dell'apparecchio, è necessario riempirlo periodicamente a secondo della regola- zione del proprio impianto di decalcifi- cazione.

IMPORTANTE Solo all'installazione della lavastovi- glie, dopo aver riempito completa- mente il contenitore del sale, è necessario aggiungere dell'acqua fino al trabocco dal contenitore. Indicatore di riempimento sale Questo modello è dotato di una spia elet- trica sul cruscotto che si accende quando diviene necessario provvedere a riempire il contenitore del sale. IMPORTANTE La comparsa di macchie biancastre sulle stoviglie è generalmente un indice importante di mancanza del sale.

CARICAMENTO DELLE STOVIGLIE Utilizzo del cesto superiore ■ Il cesto superiore è dotato di supportimobili agganciati alla sponda laterale, ingrado di assumere due posizioni: alzatae abbassata. Nella posizione abbassata isupporti servono per appoggiarvi tazzeda the, caffè, lunghi coltelli e mestoli.Sulle estremità dei supporti stessi, sipossono appendere i bicchieri a forma dicalice. Sotto di essi possono prendereposto bicchieri, tazze, sottotazze e piattida dessert.■ In posizione rialzata, i supporti permetto-no l'alloggiamento di piatti piani e fondi.Questi ultimi vanno sistemati in posizio-ne verticale con la parte concava rivoltaverso il lato anteriore, avendo cura diverificare che rimanga sempre uno spa-zio tra un piatto e l'altro, per consentireall'acqua di passare liberamente.■ Per sfruttare la massima capienza delcesto, si consiglia di raggruppare i piattidi uguale forma.■ I piatti possono essere caricati su un unica fila (fig. 1) o su entrambe le file (fig. 2).■ Si consiglia di posizionare i piatti didimensione maggiore, con un diametrodi circa 270 mm, leggermente inclinativerso il lato anteriore in modo da favori-re il facile inserimento del cesto all'inter-no della macchina.■ Nel cesto superiore possono trovarealloggiamento anche stoviglie quali insa-latiere e ciotole di plastica, che si consi-glia di bloccare per evitarne il capovolgi-mento a causa dei getti. ■ Il cesto superiore è stato studiato al finedi offrire la massima flessibilità di utilizzo.Esso può essere caricato con soli piatti,posizionati in doppia fila sino ad un mas-simo di 24 pezzi, con soli bicchieri, sucinque file sino a 30 pezzi, oppure percarichi misti. Utilizzo del cesto inferiore ■ Nel cesto inferiore vengono alloggiatepentole, padelle, zuppiere, insalatiere,coperchi, piatti da portata, piatti piani,piatti fondi e mestoli.■ Le posate vanno sistemate con il manicoverso il basso, nell'apposito contenitorein plastica posizionato nel cesto inferiore(fig. 3) assicurandosi che le posate stes-se non impediscano la rotazione dellerampe.IMPORTANTEIl cesto inferiore è dotato di undispositivo di fine corsa per renderesicura la sua estrazione anche apieno carico. Per le operazioni di carico sale, puli-zia filtro e manutenzione ordinaria, ènecessaria l'estrazione completa delcesto.

Un carico standard giornaliero è rappresentato nelle fig. 1, 2 e 3. Cesto superiore (fig. 1) A = piatti fondi B = piatti piani C =piatti dessert D = sottotazze E = tazze F = bicchieri Cesto superiore (fig. 2) A = piatti fondi B = piatti piani C =piatti dessert D = sottotazze E = tazze F = calici G = bicchiere H = cesto posate Cesto inferiore (fig. 3) A = pentola media B = pentola grande C = padella D = zuppiere, piatti da portata E = posate F = tegami, teglie G = coppa media H = coppa piccola La disposizione razionale e corretta delle stoviglie è condizione essenziale per un buon risultato di lavaggio. Cesto posate (fig. 4) La parte superiore del cesto porta posate può esse- re rimossa, così da poter offrire diverse possibilità di carico.

FINFORMAZIONE PER I LABORATORI DI PROVA

Programma comparativo generale (Norme EN 50242) (vedi tabella programmi di lavaggio)1. Posizione cesto superiore: bassa2. Carico normalizzato3. Posizione regolatore brillantante: 6 Carico normalizzato 15 coperti internazionali (Norme EN 50242) La corretta disposizione del carico è quella indicata nella fig. 5 per il cesto superiore, nella fig. 6 per il cesto inferiore e nella fig. 7 per il cesto posate. Cesto inferiore (fig. 6) M = 15 piatti fondiN = 15 piatti pianiO = 7+7 piatti dessertP =piatto da portataQ = posate Cesto superiore (fig. 5) A = 5 + 5 + 5 bicchieriB = 12 + 3 sottotazzeC = 5 + 5 + 5 tazze D = coppa piccolaE = coppa mediaF = coppa grandeG = piatto da dessertH = 1 + 1 cucchiai da servizioI =mestoloL = posateCesto posate (fig. 7) Sistemare le posate come indicato in figura.4. Quantità di detersivo:- 9,5 g per il prelavaggio;- 28 g per il lavaggio. 3 = cucchiaini4 =forchetta da portata1 = 15 cucchiai da dessert2 = 15 forchette3 = 12 cucchiaini da caffé1 = cucchiai2 = coltelli Le posate dovranno essere posizionate nell'apposito contenitore posto nel cestoinferiore. Lavaggio 1/2 carico cesto superiore 1/2 carico misto (fig. 1) A = bicchieriB = tazzeC = piatti fondiD =piatti dessertE = sottotazzeF = pentolaG = padellaH = coppa mediaI = coppa piccola1/2 carico standard (fig. 2) A = 7 bicchieriB = 6+1 tazzeC = piatto da portataD = 7 piatti fondiE =7 piatti pianiF =7 piatti dessertG =7 sottotazzeH = coppa mediaI = coppa piccola

PIENO VUOTO riflesso scuro riflesso chiaro Caricare il brillantante Questo additivo, che viene immesso auto- maticamente nell'ultima fase di risciacquo, favorisce una rapida asciugatura delle stovi- glie evitando il formarsi di macchie e sedi- menti opachi. Alla sinistra della vaschetta del detersivo, si trova il contenitore del brillantante (fig. A "3"). Per aprire il coperchio, premere in corri- spondenza del riferimento posto su di esso e contemporaneamente, tirare verso l'alto la linguetta d'apertura. Usare sempre additivi di risciacquo adatti a lavastoviglie automatiche. E' possibile controllare il livello del brillan- tante per mezzo del visualizzatore ottico (C) posto sul contenitore di erogazione. Regolazione del brillantante da 1 a 6 Il regolatore (D) è posto sotto il coperchio e si può ruotare con una moneta. La posi- zione consigliata è 4. Il contenuto in calcare dell'acqua influenza notevolmente sia la presenza di incrostazio- ni che il grado di asciugatura. E' perciò importante regolare il dosaggio del brillantante per ottenere prestazioni sempre ottimali. Nel caso le stoviglie presentino delle striatu- re al termine del lavaggio, diminuire la rego- lazione di una posizione. Nel caso le stovi- glie presentino macchie o aloni biancastri aumentare la regolazione di una posizione.

l’efficacia dei prodotti che rendono non necessario l’utilizzo del sale dipende dalla durezza dell’acqua di alimentazione dell’ap- parecchio. Verificare allo scopo che la durezza dell’acqua sia compresa nell’inter- vallo di funzionamento indicato nelle istru- zioni del detersivo. L’utilizzo improprio di questi prodotti potreb- be portare:

alla formazione di depositi di calcare nel- l’apparecchio e sulle stoviglie;

ad un degrado delle prestazioni di asciu- gatura e/o di lavaggio. Nel caso in cui si verificassero problemi di lavaggio e/o asciugatura si consiglia di riprendere l’uso dei prodotti tradizionali (sale, brillantante, detersivo in polvere). Si evidenzia che ritornando all’utilizzo del sale di tipo tradizionale, saranno necessari alcu- ni cicli di lavaggio prima che il sistema di decalcificazione dell’acqua ritorni a funzio- nare in modo ottimale. IMPORTANTE Nel caso di reclami che possono essere legati direttamente all’impiego improprio di questi prodotti, non verrà fornita alcuna prestazione in garanzia.

CARICAMENTO DETERSIVO E BRILLANTANTE Caricare il detersivo IMPORTANTE Utilizzare esclusivamente detersivi in polvere, liquidi o in pastiglie spe- cifici per lavastoviglie. Nella lavastoviglie si trova una confezione campione di ”FINISH” che assicura ottimi risultati di lavaggio. Detersivi non idonei (come quelli per il lavaggio a mano) non contengono gli ingre- dienti adatti al lavaggio in lavastoviglie ed impediscono il corretto funzionamento della macchina. Lavaggio normale La vaschetta per il detersivo del lavaggio è situata all'interno della porta (fig. A "2"). Se il coperchio del contenitore risultasse chiuso, per aprirlo basta agire sul pulsante di aggancio (A): al termine di un qualsiasi programma di lavaggio il coperchio risulta sempre aperto, pronto per il successivo impiego. La dose di detersivo può variare in funzio- ne del grado di sporco e del tipo di stovi- glie. Si consiglia di versare 20 ÷ 30 g di detersivo nella vaschetta lavaggio (B).

Dopo aver versato il detersivo nel conteni- tore, richiudete il coperchio, prima spin- gendolo (1) ed infine premendo legger- mente su di esso (2) fino a sentire lo scat- to d'arresto. Poichè i detersivi non sono tutti uguali, consultate anche le istruzioni sulle confe- zioni. Ricordiamo che quantità insufficienti di detersivo provocano una incompleta asportazione dello sporco, mentre un eccesso di detersivo, oltre a non migliorare i risultati di lavaggio, rappresenta uno spre- co. IMPORTANTE Non eccedere nell'uso di detersivo rappresenta un contributo al conte- nimento dell'inquinamento ambien- tale. ATTENZIONE!

AVVERTENZA IMPORTANTE PER

L’USO DEI DETERSIVI COMBINATI. Qualora si decida di utilizzare detersivi combi- nati che potrebbero rendere superfluo l’impie- go di sale e/o brillantante, si devono rispettare scrupolosamente le seguenti avvertenze:

leggere attentamente ed attenersi scrupolo- samente alle istruzioni per l’uso e alle avver- tenze indicate sulla confezione del detersivo combinato che si intende utilizzare;

alcuni prodotti combinati, ed in particolar modo quelli contenenti brillantante, hanno un’efficacia ottimale soltanto qualora si uti- lizzino determinati programmi;

B19 CONSIGLI PRATICI Consigli per ottenere ottimi risultati di lavaggio ■ Prima di disporre le stoviglie nella mac- china, asportare i residui di cibo (ossici- ni, lische, avanzi di carne o verdure, residui di caffè, bucce di frutta, cenere di sigaretta, stuzzicadenti ecc.) per evi- tare di intasare i filtri, lo scarico e gli spruzzatori dei bracci lavanti. ■ Non è necessario risciacquare le stovi- glie prima di collocarle nella macchina. ■ Qualora le pentole e padelle fossero eccessivamente incrostate da residui di cibo bruciati o arrostiti, si consiglia di tenerle in ammollo in attesa del lavag- gio. ■ Sistemare le stoviglie con l'apertura rivolta verso il basso. ■ Se possibile evitare che le stoviglie stia- no a contatto tra di loro, una corretta sistemazione vi darà migliori risultati di lavaggio. ■ Dopo aver sistemato le stoviglie, verifi- care che i bracci lavanti possano girare liberamente. ■ Pentole ed altre stoviglie che presenta- no residui di cibo molto tenaci o bru- ciacchiati, dovranno essere messe in ammollo con acqua e detersivo per lavastoviglie. ■ Per il perfetto lavaggio di argenteria è necessario: a) sciacquarla appena dopo l'uso, sopratutto se è stata impiegata per maionese, uova, pesce, ecc.; b) non cospargerla con detersivo; c) non metterla a contatto con altri metalli. Consigli utili per risparmiare ■ Nel caso si volesse lavare a pieno cari- co, riponete le stoviglie nella macchina appena terminati i pasti, sistemandole in più riprese, effettuando eventualmen- te il programma AMMOLLO per ammor- bidire lo sporco ed eliminare i residui più grossi tra un carico e l'altro, in atte- sa di eseguire il programma di lavaggio completo. ■ In presenza di sporchi poco consistenti o cesti non molto carichi, selezionate un programma ECONOMICO, seguendo le indicazioni riportate nell'elenco pro- grammi. Cosa non lavare ■ È bene ricordare che non tutte le stovi- glie sono adatte per essere lavate nella lavastoviglie; evitare di utilizzare pezzi in materiale termoplastico, posate con manici di legno o di plastica, pentole con manici di legno, stoviglie in allumi- nio, di cristallo o vetro piombato se non specificatamente indicato. ■ Certe decorazioni possono tendere a sbiadire, pertanto si consiglia di effet- tuare più volte il lavaggio in macchina di un solo pezzo e solo dopo essere certi che non si scolori, inserire il carico totale. ■ È consigliabile non lavare posate in argento con posate in acciaio ossidabi- le, per evitare che si verifichi una rea- zione chimica tra esse. IMPORTANTE Quando si acquistano nuove stovi- glie accertarsi sempre che siano ido- nee al lavaggio in lavastoviglie. Suggerimenti al termine del programma ■ Per evitare eventuali sgocciolamenti dal cestello superiore, estrarre prima il cestello inferiore. ■ Se le stoviglie vengono lasciate per qualche tempo nella macchina, aprire leggermente lo sportello, per favorire la circolazione d'aria e migliorare ulterior- mente l'asciugatura.

Il sistema filtrante (fig. A "4") è costituito da: Bicchierino centrale, che trattiene le parti- celle più grosse di sporco; Piastra, che filtra continuamente l'acqua di lavaggio; Microfiltro, posto sotto la piastra, che trat- tiene anche le particelle di sporco più pic- cole assicurando un'ottimo risciacquo. ■ Per ottenere sempre ottimi risultati, è necessario ispezionare e pulire i filtri prima di ogni lavaggio. ■ Per estrarre il gruppo dei filtri, basta impugnare il manico e ruotarlo in senso antiorario (fig. 1). ■ Il bicchierino centrale è asportabile, per facilitare le operazioni di pulizia (fig. 2). ■ Rimuovere la piastra filtro (fig. 3) e lavare il tutto sotto un getto di acqua, eventualmente aiutandosi con uno spazzolino. ■ Con il Microfiltro Autopulente, la manutenzione è ridotta e l'ispezione del gruppo filtri può essere effettuata ogni 15 giorni. Tuttavia, è consigliabile con- trollare dopo ogni lavaggio che il bic- chierino centrale e la piastra non siano intasati. ATTENZIONE! Dopo aver pulito i filtri, assicurarsi che siano fissati correttamente tra loro e che la piastra sia inserita per- fettamente sul fondo della lavastovi- glie. Avere cura di riavvitare, in senso orario, il filtro nella piastra perchè un inserimento impreciso del gruppo fil- trante può pregiudicare il funziona- mento della macchina. IMPORTANTE Non usare la lavastoviglie senza filtri.20

DOPO L'USO Dopo ogni lavaggio chiudere il rubinetto dell'acqua, per isolare la lavastoviglie dalla rete idrica di alimentazione e disinserire il tasto di avvio/arresto per isolare la macchina dalla rete elettrica. Se la macchina deve rimanere ferma a lungo, consigliamo le seguenti operazioni:

1. eseguire un programma di lavaggio

senza stoviglie, ma con detersivo per sgrassare la macchina;

2. togliere la spina;

3. chiudere il rubinetto dell'acqua;

5. lasciare la porta leggermente aperta;

6. lasciare l'interno della macchina pulito;

7. se la macchina viene lasciata in ambienti

dove la temperatura è inferiore a 0°C, l'ac- qua residua nelle condutture può gelare. Assicurarsi perciò che la temperatura sia sopra gli 0°C ed attendere circa 24 ore prima di attivare la macchina.

PULIZIA E MANUTENZIONE

ORDINARIA ■ Per pulire l'esterno della lavastoviglie non si devono usare, né solventi (sgras- santi) né abrasivi, ma solo un panno imbevuto di acqua tiepida. ■ La lavastoviglie non richiede alcuna manutenzione speciale, poichè la vasca di lavaggio è autopulente. ■ Pulire regolarmente la guarnizione in gomma dello sportello con un panno umido, eliminando accuratamente even- tuali tracce di cibo, o brillantante. ■ Per meglio garantire la rimozione di picco- li depositi di calcare o di sporco, si consi- glia di eseguire periodicamente un lavag- gio completo, versando preventivamente un bicchiere di aceto sul fondo della mac- china ed impostando il programma delica- to. ■ Se malgrado la normale pulizia dei filtri si notano stoviglie o pentole insufficientemen- te lavate o sciacquate, controllare che tutti gli spruzzatori dei bracci lavanti (fig. A "5") siano liberi da residui di sporco. Se ciò non fosse, procedere alla loro puli- zia nel seguente modo: 1.togliere il braccio lavante superiore, ruotandolo fino a portare in posizione il fermo contrassegnato dalla freccia (fig. 1b). Spingerlo verso l'alto (fig. 1) e, mantenendolo premuto, svitare in senso orario (per rimontarlo ripetere l'opera- zione, ma ruotare in senso antiorario). Il braccio lavante inferiore si estrae tiran- dolo semplicemente verso l'alto (fig. 2) ; 2.lavare i bracci rotanti sotto un getto d'ac- qua, liberando dallo sporco gli spruzza- tori otturati; 3.al termine dell'operazione, rimettere i bracci lavanti nella identica posizione, ricordando per quello superiore di porta- re in posizione il fermo e di avvitare a fondo. ■ Sia la vasca che l'interno dello sportello sono d'acciaio inossidabile. Se tuttavia dovessero riscontrarsi formazioni di macchie di ossido, ciò dovrà essere imputato solo ad una forte presenza di sali di ferro nell'acqua. ■ Per togliere le macchie si consiglia l'uso di abrasivo a grana sottile; non usare mai sostanze al cloro, pagliette d'ac- ciaio, ecc.

Coperti (EN 50242) Capacità con pentole e piatti Pressione ammessa nell'impianto idraulico Ampere fusibile Potenza max assorbita Tensione d’alimentazione

I LED "SELEZIONE OPZIONE"

Altezza Profondità Larghezza Ingombro con porta aperta

DESCRIZIONE DEI COMANDI

DATI TECNICI: senza piano lavoro

E FUNZIONI PARTICOLARI

Impostazione dei programmi ■ Aprire lo sportello ed introdurre le stovi- glie da lavare. ■ Premere il tasto "AVVIO/ARRESTO" . ■ Dopo aver premuto il tasto "AVVIO/ARRESTO", lampeggerà il LED corrispondente al programma “consi- gliato” (preimpostato dalla fabbrica ed ideale per l'uso quotidiano a pieno cari- co) oppure quello corrispondente ad un programma che è stato utilizzato per almeno 3 volte consecutive. IMPORTANTE La lavastoviglie dispone di due utilis- sime funzioni: - il programma "consigliato"( ) per una selezione più rapida e sicura; - la funzione "auto-apprendimento", grazie alla quale viene memorizzato il programma utilizzato per almeno 3 volte consecutive, consentendo a chi utilizza sempre lo stesso ciclo di lavaggio, di non dover ripetere ogni volta la programmazione e quindi, di risparmiare tempo. ■ Se lo si desidera, premere il pulsante opzione (il LED corrispondente si illumi- nerà). Il tasto opzione va premuto PRIMA della partenza del programma, affin- ché l’opzione venga accettata. ■ Se si desidera scegliere un altro pro- gramma, è necessario premere il pul- sante corrispondente al programma desiderato (il relativo LED lampeggerà, confermando l’avvenuta selezione). IMPORTANTE Per la selezione del programma "AMMOLLO", è necessario premere contemporaneamente il pulsante del programma "RAPIDO" e quello dell'opzione "MEZZO CARICO" (i relativi LEDs lampeggeranno, con- fermando l’avvenuta selezione). ■ Per avviare il programma, è necessario dare conferma, premendo nuovamen- te il pulsante del programma scelto. Il relativo LED passerà da luce lampeg- giante a luce fissa ed a sportello chiuso, il programma si avvierà automaticamente. IMPORTANTE Per la conferma del programma "AMMOLLO", è necessario premere contemporaneamente il pulsante del programma "RAPIDO" e quello del- l'opzione "MEZZO CARICO" (i relativi LEDs passeranno da luce lampeg- giante a luce fissa, confermando l’avvenuta selezione). Se le operazioni precedentemente descritte sono state fatte a sportello aperto, il programma non partirà, fino alla chiusura dello sportello. Interruzione di un programma Sconsigliamo l’apertura dello sportello durante lo svolgimento del programma, in particolare durante la fase centrale del lavaggio e del risciacquo finale caldo. Tuttavia, se a programma avviato si apre lo sportello (per esempio perché si vogliono aggiungere delle stoviglie) la macchina si ferma automaticamente. Richiudendo lo sportello, senza premere alcun pulsante, il ciclo ripartirà dal punto in cui era stato interrotto (se necessario, la macchina effettuerà prima un breve pro- gramma anti-shock termico). IMPORTANTE E’ possibile interrompere il program- ma in corso anche senza aprire lo sportello, premendo il tasto "AVVIO/ARRESTO". In tal caso, affinché il ciclo riparta dal punto in cui era stato interrotto, sarà sufficiente premere nuovamente il tasto "AVVIO/ARRESTO".

Modifica di un programma in corso Se si vuole cambiare o annullare un pro- gramma già in corso, procedere nel seguente modo: ■ Tenere premuto per almeno 3 secondi il pulsante del programma in corso (con il LED acceso a luce fissa). I LEDs dei programmi (ad esclusione di quello rela- tivo al programma "RAPIDO") lampeg- geranno fino al completamento dello scarico (se necessario). Il programma in corso verrà annullato ed il LED corri- spondente inizierà a lampeggiare. IMPORTANTE Per annullare il programma "AMMOL- LO", è necessario tenere premuti contemporaneamente il pulsante del programma "RAPIDO" e quello del- l'opzione "MEZZO CARICO" (i relativi LEDs lampeggeranno, confermando l’avvenuto annullamento). ■ A questo punto sarà possibile impostare un nuovo programma. ATTENZIONE! Prima di far partire un nuovo pro- gramma, è bene accertarsi che non sia già stato asportato il detersivo; se lo fosse, ripristinare la dose nel con- tenitore. Nel caso d’interruzione di corrente, la lavastoviglie conserverà in memoria il programma in fase di svolgimento che verrà ripreso, dal punto in cui era stato interrotto, non appena sarà ripristinata l’alimentazione elettrica (se necessario, la macchina effettuerà prima un breve programma anti-shock termico). Svolgimento del programma Durante lo svolgimento del programma, il LED del ciclo scelto rimarrà illuminato a luce fissa ed i 3 LEDs di visualizzazione “fasi programma” (corrispondenti a "LAVAGGIO" , "RISCIACQUO" e "ASCIUGATURA" ) si illumineranno singolarmente e sequenzialmente per indicare la fase in corso. Fine del programma Lo spegnimento dei LEDs di visualizzazione “fasi programma” ed il lampeggiamento di quello corrispondente al programma scelto (2 LEDs per il programma "AMMOLLO") indicheranno che il processo è terminato. Sarà quindi possibile prelevare le stoviglie appena lavate e spegnere la lavastoviglie premendo il tasto "AVVIO/ARRESTO", oppure effettuare un nuovo carico per un altro ciclo di lavaggio. Pulsante opzione Pulsante “MEZZO CARICO” Premendo questo pulsante si può lavare una quantità ridotta di stoviglie, concen- trando tutto il carico sul cesto superiore, ad esclusione delle posate che dovranno essere posizionate nell'apposito cestello posto nel cesto inferiore. La scelta di questa funzione permette di ridurre i consumi di acqua e di energia. Per il lavaggio dosare il detersivo in quan- tità ridotta a quella consigliata per il lavag- gio normale. IMPORTANTE L'impostazione di questa opzione deve essere fatta PRIMA della parten- za del programma. Pulsante "PARTENZA DIFFERITA" Questo pulsante permette di programmare l'avvio del ciclo di lavaggio, con un ritardo di 3, 6 o 9 ore. Per impostare la partenza ritardata proce- dere nel seguente modo: ■ Premere il pulsante "PARTENZA DIF- FERITA" (ad ogni pressione si potrà impostare una partenza ritardata rispetti- vamente di 3, 6 o 9 ore ed il LED corri- spondente al tempo scelto s'illuminerà a luce fissa). ■ Per avviare il conteggio, premere il pul- sante del programma scelto (il LED cor- rispondente passerà da luce lampeg- giante a fissa, mentre quello relativo al tempo impostato passerà da luce fissa a lampeggiante).24 Nel caso si imposti un ritardo di 9 ore, il decremento del tempo alla partenza viene visualizzato attraverso l'accensione del LED 6h dopo 3 ore e del LED 3h dopo 6 ore. Al termine delle ultime 3 ore (alla fine del con- teggio) il LED 3h passerà da luce lampeg- giante a fissa indicando la fase di lavaggio ed il programma partirà automaticamente. Se il conto alla rovescia non è ancora termi- nato e quindi il programma non è ancora partito, è possibile cambiare o annullare la partenza ritardata, scegliere un altro pro- gramma o selezionare/deselezionare il tasto opzione, procedendo nel seguente modo: ■ Tenere premuto per almeno 5 secondi il pulsante del programma selezionato (il LED corrispondente passerà da luce fissa a lampeggiante, mentre quello rela- tivo al tempo impostato passerà da luce lampeggiante a fissa). ■ Premere il pulsante "PARTENZA DIF- FERITA", per impostare un altro tempo di partenza ritardata (il LED corrispon- dente al tempo scelto si illuminerà a luce fissa) oppure per annullare del tutto la partenza ritardata (i LEDs corrisponden- ti saranno spenti). ■ Dopo aver cambiato o annullato la par- tenza ritardata, sarà possibile impostare un nuovo programma (il LED corrispon- dente passerà da luce lampeggiante a fissa) e selezionare o deselezionare il tasto opzione. Segnalazione anomalie Qualora durante lo svolgimento di un pro- gramma si dovesse verificare un malfun- zionamento o un’anomalia, il LED corri- spondente al ciclo scelto (2 LEDs per il pro- gramma "AMMOLLO") lampeggerà in maniera molto veloce. In questo caso, spegnere la lavastoviglie premendo il tasto "AVVIO/ARRESTO". Dopo aver controllato che il rubinetto del- l'acqua sia aperto, che il tubo di scarico non sia piegato, che il sifone non sia ottu- rato o i filtri intasati, impostare nuovamente il programma scelto. Se l’anomalia doves- se ripetersi, sarà necessario contattare il Servizio Assistenza Tecnica. IMPORTANTE Questa lavastoviglie è dotata di un dispositivo di sicurezza antitrabocco che, in caso di anomalia, interviene scaricando l’acqua in eccesso. ATTENZIONE! Per evitare l'intervento intempestivo del dispositivo di sicurezza antitra- bocco, si raccomanda di non muove- re o inclinare la lavastoviglie durante il funzionamento. Nel caso sia necessario muovere o inclinare la lavastoviglie, assicurarsi prima che abbia completato il ciclo di lavaggio e che non ci sia acqua nella vasca.

Il tubo di carico dell’acqua è provvisto di un dispositivo di sicurezza che blocca l’afflusso dell’acqua qualora il tubo di carico si deteriori. Questo fatto viene segnalato dall’apparizione di una tacca rossa nella finestrella «A». In questo caso il tubo di carico acqua dovrà essere necessariamente sostituito. Se la lunghezza del tubo non è sufficiente per un corretto allacciamento, il tubo stesso dovrà essere sostituito con uno di lunghezza adeguata. Richiedere il tubo presso il Centro Assistenza Tecnica.

WATERCONTROL-DISPOSITIVO DI BLOCCAGGIO DELL’ACQUA

Tasto rosso (spia) di valvola bloccata Dispositivo antisvitamento (premere per svitare la ghiera) A27

Programma Operazioni da compiere Svolgimento del ProgrammaDuratamedia in minutiFunzionefacoltativaDetersivoprelavaggioDetersivolavaggio Pulizia filtro e piastraControllo scorta brillantanteControllo scorta salePrelavaggio caldoPrelavaggio freddoLavaggioPrimo risciacquo freddoSecondo risciacquo freddoRisciacquo caldo conbrillantanteCon acqua fredda (15°C)(Tolleranza ± 10%)Pulsante“PARTENZA DIFFERITA”Pulsante“MEZZO CARICO” UNIVERSALE BACTIZERO ECO-BIO RAPIDO 29’ AMMOLLO (PROGRAMMA “CONSIGLIATO”)Adatto al lavaggio di stoviglie e pentolenormalmente sporche.Adatto al lavaggio di pentole e di tutte le altrestoviglie particolarmente sporche.Adatto al lavaggio di stoviglie e pentolenormalmente sporche utilizzando detersivicontenenti enzimi.Programma normalizzato EN 50242.Ciclo superveloce da eseguire a fine pasto,indicato per un lavaggio di stoviglie fino a 4/6coperti.Breve prelavaggio per le stoviglie usate almattino o mezzogiorno, quando si vuolerimandare il lavaggio del carico completo.Lavaggio con prelavaggioNel caso si imposti il programma BACTIZERO, occorre aggiungere una seconda dose didetersivo, circa 20 grammi (1 cucchiaio da tavola) direttamente nella lavastoviglie.

Descrizione +29 NOTA BENE: Qualora un inconveniente sopracitato provocasse un cattivo lavaggio o una insufficiente sciacquatura, è necessario rimuovere manualmente lo sporco dalle stoviglie, in quanto la fase finale diasciugatura provoca l’essicazione dello sporco che un secondo lavaggio in macchina non è in grado diasportare.Se il malfunzionamento dovesse persistere, si rivolga al Centro di Assistenza Tecnica comunicando ilmodello di lavastoviglie, riportato sulla targhetta posta all’interno dello sportello nella parte superiore o sulfoglio di garanzia. Fornendo tali informazioni, otterrete un intervento più tempestivo ed efficace.La Ditta costruttrice declina ogni responsabilità per eventuali errori di stampa contenuti nel pre-sente libretto. Si riserva inoltre il diritto di apportare le modifiche che si renderanno utili ai propriprodotti senza comprometterne le caratteristiche essenziali.ANOMALIA CAUSA RIMEDIO7 - Se il carico viene parzialmente lavato8 - Presenza di macchie bianche sulle stoviglie9 - Rumorosità durante il lavaggio10 - Le stoviglie non sono perfettamente asciutteVedi cause 5Fondo di pentole non perfettamente lavatoBordo di pentole non perfettamente lavatoSpruzzatori parzialmente otturatiLe stoviglie non sono sistemate beneL’estremità del tubo di scarico èimmersa nell’acquaIl detersivo non è dosato adeguatamente, è vecchio o induritoIl tappo del contenitore sale non èchiuso beneIl programma di lavaggio scelto ètroppo blandoStoviglie cesto inferiore non lavateAcqua di rete con eccessiva durezzaLe stoviglie sbattono tra di loroI bracci rotanti sbattono sulle stoviglieMancanza di circolazione d’ariaControllareCroste troppo tenaci, da ammorbidireprima del lavaggio in lavastovigliePosizionare meglio la pentolaSmontare i bracci di lavaggio, svitando le ghiere di fissaggio insenso orario e lavare il tutto sotto ungetto d’acquaNon addossate troppo le stoviglie tra di loroL’estremità del tubo di scarico nondeve toccare l’acqua scaricataAumentate la dose in funzione dellaquantità di sporco o sostituite il prodottoAvvitatelo fino in fondoScegliete un programma più energicoDisinserire tasto mezzo caricoControllare il livello del sale e del brillantante e regolarne il dosaggio.Se l’anomalia persiste, richiedereintervento Assistenza TecnicaSistematele meglio nei cestiSistemate meglio le stoviglieLasciate socchiusa la porta dellamacchina alla fine del programma di lavaggio per favorire l’asciugatura naturale

Se la Vostra lavastoviglie non funzionasse, prima di chiamare il Servizio Assistenza, fare i seguenti controlli: Inserire spinaInserire tastoChiudere sportelloControllareControllareAprire il rubinetto acquaPosizionare correttamente il pro-grammatore Eliminate le pieghe del tuboPulite il filtrino posto all’estremità del tubo di caricoPulire filtroRaddrizzare tubo di scaricoSeguite esattamente le istruzioni per il collegamento del tubo di scaricoConsultate un tecnico qualificatoAlzare il tubo di scarico ad almeno40 cm dal pavimentoRidurre dose detersivo.Utilizzare detersivo specificoControllarePulire piastra e filtroSpegnere la macchina.Aprire il rubinetto.Reimpostare il ciclo. ANOMALIA CAUSA RIMEDIO1 - Non funziona con qualsiasiprogramma2 - Non carica acqua 3 - Non scarica acqua4 - Scarica acqua in continuazio- 5 - Non si sentono ruotare i bracci di lavaggio6 - Nelle macchine elettronichesenza display: una o più spielampeggiano rapidamenteSpina corrente elettrica non inseritanella presaTasto O/I non inseritoSportello apertoManca energia elettricaVedi cause 1E’ chiuso il rubinetto acquaProgrammatore non correttamente posizionatoIl tubo di carico è piegatoIl filtrino del tubo di carico acqua èintasatoFiltro sporcoTubo di scarico piegatoLa prolunga del tubo di scarico nonè correttaLo scarico a muro non ha lo sfiato in ariaTubo di scarico in posizione troppobassaEccessivo dosaggio di detersivo Oggetto del carico che impedisce larotazione dei bracciPiastra filtrante e filtro eccessivamente sporchiRubinetto dell'acqua chiuso31
