MANUAL DE UTILIZADOR CF CCS 66 X CANDY

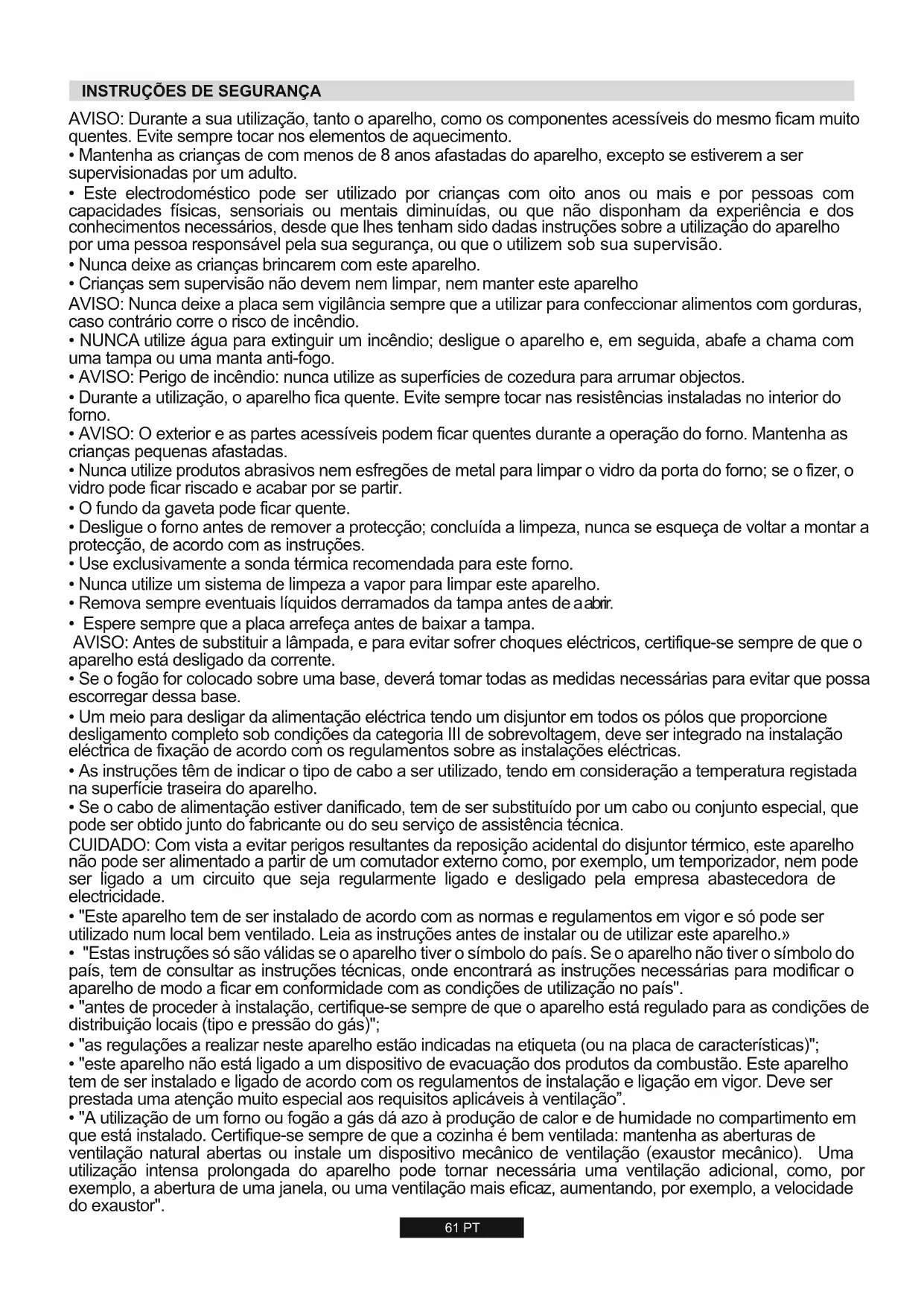

Instruções De Segurança

1. Considerações Gerais

4. Utilização Do Forno

5. Limpeza E Manutenção

6. Centro De Assistência E Detecção De Problemas

1.1. Símbolos Usados Neste Manual Do Utilizador 1.2. Declaração De Conformidade 1.3. Sugestões De Segurança 1.4. Sugestões Úteis 2.1. Ambiente Onde O Equipamento Deve Ser Colocado 2.2. Posicionamento 2.3. Ajuste Dos Pés 2.4. Ligação Eléctrica 2.5. Fogões Com Cabo Eléctrico 2.6. Ligação Do Gás 2.7. Conversão Para Diferentes Tipos De Gás 2.8. Dimensões Do Equipamento 2.9. Aspecto Geral E Definição Do Equipamento Utilizar Queimadores 3.1. Utilizar Queimadores A Gás 3.2. Utilização De Placas Eléctricas 4.1. Grelhar 4.2. Forno Eléctrico 4.3. Forno Eléctrico Sugestões Para Cozinhar 4.4. Cozinhar Pizza 4.5. Cozinhar Bolos 4.6. Cozinhar Carnes 4.7. Cozinhar Peixe 4.8. Cozinhar com Espeto Rotativo 4.9. Utilização Do Conta Minutos 4.10. Utilização Do Programador De Fim De Cozedura 4.11. Forno A Gás 4.12. Utilização Do Programador Electrónico 4.13. Tabelas De Cozinhados 5.1. Forno Catalítico Com Auto-limpeza Protecção Do Ambiente

2.6. COLLEGAMENTO AL GAS

• Mantenha as crianças de com menos de 8 anos afastadas do aparelho, excepto se estiverem a ser supervisionadas por um adulto.

• Este electrodoméstico pode ser utilizado por crianças com oito anos ou mais e por pessoas com capacidades físicas, sensoriais ou mentais diminuídas, ou que não disponham da experiência e dos conhecimentos necessários, desde que lhes tenham sido dadas instruções sobre a utilização do aparelho por uma pessoa responsável pela sua segurança, ou que o utilizem sob sua supervisão.

• Nunca deixe as crianças brincarem com este aparelho.

• Crianças sem supervisão não devem nem limpar, nem manter este aparelho AVISO: Nunca deixe a placa sem vigilância sempre que a utilizar para confeccionar alimentos com gorduras, caso contrário corre o risco de incêndio.

• NUNCA utilize água para extinguir um incêndio; desligue o aparelho e, em seguida, abafe a chama com uma tampa ou uma manta anti-fogo.

• AVISO: Perigo de incêndio: nunca utilize as superfícies de cozedura para arrumar objectos.

• Durante a utilização, o aparelho fica quente. Evite sempre tocar nas resistências instaladas no interior do forno.

• AVISO: O exterior e as partes acessíveis podem ficar quentes durante a operação do forno. Mantenha as crianças pequenas afastadas.

• Nunca utilize produtos abrasivos nem esfregões de metal para limpar o vidro da porta do forno; se o fizer, o vidro pode ficar riscado e acabar por se partir.

• O fundo da gaveta pode ficar quente.

• Desligue o forno antes de remover a protecção; concluída a limpeza, nunca se esqueça de voltar a montar a protecção, de acordo com as instruções.

• Use exclusivamente a sonda térmica recomendada para este forno.

• Nunca utilize um sistema de limpeza a vapor para limpar este aparelho.

• Remova sempre eventuais líquidos derramados da tampa antes de a abrir.

• Espere sempre que a placa arrefeça antes de baixar a tampa. AVISO: Antes de substituir a lâmpada, e para evitar sofrer choques eléctricos, certifique-se sempre de que o aparelho está desligado da corrente.

• Se o fogão for colocado sobre uma base, deverá tomar todas as medidas necessárias para evitar que possa escorregar dessa base.

• Um meio para desligar da alimentação eléctrica tendo um disjuntor em todos os pólos que proporcione desligamento completo sob condições da categoria III de sobrevoltagem, deve ser integrado na instalação eléctrica de fixação de acordo com os regulamentos sobre as instalações eléctricas.

• As instruções têm de indicar o tipo de cabo a ser utilizado, tendo em consideração a temperatura registada na superfície traseira do aparelho.

• Se o cabo de alimentação estiver danificado, tem de ser substituído por um cabo ou conjunto especial, que pode ser obtido junto do fabricante ou do seu serviço de assistência técnica. CUIDADO: Com vista a evitar perigos resultantes da reposição acidental do disjuntor térmico, este aparelho não pode ser alimentado a partir de um comutador externo como, por exemplo, um temporizador, nem pode ser ligado a um circuito que seja regularmente ligado e desligado pela empresa abastecedora de electricidade.

• "Este aparelho tem de ser instalado de acordo com as normas e regulamentos em vigor e só pode ser utilizado num local bem ventilado. Leia as instruções antes de instalar ou de utilizar este aparelho.»

• "Estas instruções só são válidas se o aparelho tiver o símbolo do país. Se o aparelho não tiver o símbolo do país, tem de consultar as instruções técnicas, onde encontrará as instruções necessárias para modificar o aparelho de modo a ficar em conformidade com as condições de utilização no país".

• "antes de proceder à instalação, certifique-se sempre de que o aparelho está regulado para as condições de distribuição locais (tipo e pressão do gás)";

• "as regulações a realizar neste aparelho estão indicadas na etiqueta (ou na placa de características)";

• "este aparelho não está ligado a um dispositivo de evacuação dos produtos da combustão. Este aparelho tem de ser instalado e ligado de acordo com os regulamentos de instalação e ligação em vigor. Deve ser prestada uma atenção muito especial aos requisitos aplicáveis à ventilação”.

• "A utilização de um forno ou fogão a gás dá azo à produção de calor e de humidade no compartimento em que está instalado. Certifique-se sempre de que a cozinha é bem ventilada: mantenha as aberturas de ventilação natural abertas ou instale um dispositivo mecânico de ventilação (exaustor mecânico). Uma utilização intensa prolongada do aparelho pode tornar necessária uma ventilação adicional, como, por exemplo, a abertura de uma janela, ou uma ventilação mais efica z, aumentando, por exemplo, a velocidade do exaustor".

Obrigado por ter escolhido um dos nossos produtos. Para tirar o melhor partido do seu fogão, recomendamos que:

• Leia cuidadosamente as notas neste manual: contêm instruções importantes sobre como instalar, utilizar e manter este fogão em segurança. Mantenha este folheto num local seguro para fácil referência futura.

• Em caso de venda ou transferência do equipamento, este manual deve ser entregue em conjunto com o equipamento para garantir a transferência correcta de informação sobre a instalação/utilização do equipamento e dos avisos relacionados.

• Quando o fogão é ligado pela primeira vez, pode emitir fumos com cheiro ácido este fumo é inofensivo, sugerimos que tenho o fogão ligado durante 2 horas estando vazio.

1.2. DECLARAÇÃO DE CONFORMIDADE

Todas as peças que podem entrar em contacto com utensílios alimentares estão em conformidade com as provisões da Directiva 89/1 09 da EEC. O equipamento está em conformidade com as Directivas Europeias 73/23/EEC, 89/336/EEC e 90/396/EEC, substituídas por 2006/EC, 2004/1 08/EC e 2003/55/EC, e emendas subsequentes. O equipamento está também em conformidade com as Directivas Gerais 93/68 e emendas subsequentes.

1.3. SUGESTÕES DE SEGURANÇA

• O fogão só deve ser usado para a finalidade com que foi concebido: só deve ser utilizado para cozinhar alimentos. Qualquer outra utilização como, por exemplo, meio de aquecimento, é imprópria e deste modo perigosa.

• Os fabricantes não podem ser responsabilizados por qualquer dano provocado pela utilização imprópria, incorrecta ou não razoável.

• Quando utiliza qualquer equipamento eléctrico, deve seguir algumas regras básicas. Se o equipamento avariar ou falhar, desligue-o e desligue também da corrente, não lhe toque, contacte a assistência técnica autorizada.

• Utilize sempre luvas para retirar os alimentos do forno.

• Mantenha sempre o seu equipamento limpo, por razões de segurança e de saúde. Gordura e resíduos de alimentos podem causar incêndios.

• Remova sempre eventuais líquidos derramados da tampa antes de a abrir.

• Espere sempre que a placa arrefeça antes de baixar a tampa.

• Não insira a sua mão entre o forno e as dobradiças superiores. Mantenha as crianças longe. “CUIDADO: Quando o grelhador está a ser utilizado, as peças e componentes acessíveis podem ficar quentes. Mantenha as crianças pequenas afastadas”.

• Assegure-se que todos os botões estão na posição OFF quando o equipamento não está a ser utilizado.

• A gaveta do forno serve para armazenar tabuleiros vazios ou para manter os alimentos quentes.

• Não coloque materiais inflamáveis, explosivos ou de limpeza, tais como sacos de plástico, papel, esfregões, etc. na gaveta.

• Todas as tampas e superfícies de esmalte ou de vidro podem ser desmontadas para facilitar a limpeza.

• Se o seu equipamento tem uma tampa superior, está desenhada para proteger o fogão contra poeiras quando não está a funcionar ou para evitar os salpicos durante o cozinhado.

• Não utilize a tampa para outras finalidades. ATENÇÃO! (Para modelos com tampa de vidro) A tampa de vidro pode partir-se se for exposta a um aquecimento excessivo. Verifique sempre que os bicos estão desligados antes de fechar a tampa.

• Não utilize panelas deformadas ou desequilibradas.

• Limpe cuidadosamente o grelhador e o tabuleiro de recolha de gordura antes da utilização inicial.

• Quando utiliza sprays de limpeza, não borrife sobre os aquecedores nem sobre o termóstato.

• Certifique-se que as prateleiras do forno estão colocadas correctamente.

• Ligue o bico antes de colocar o recipiente por cima para acelerar a ignição.

• Verifique se o bico tem uma chama normal.

• Não tape partes do forno com folha de alumínio.

1.4. SUGESTÕES ÚTEIS

Se as instruções acima não forem cumpridas, o fabricante não pode garantir a segurança do cozinheiro. Para uma melhor compreensão, os símbolos abaixo são utilizados neste manual do utilizador. Informação de segurança Informação sobre Protecção Ambiental Este equipamento está em conformidade com as directivas da EU E. E.C. CUIDADO: Quando o grelhador está a ser utilizado, as peças e componentes acessíveis podem ficar quentes. Mantenha as crianças pequenas afastadas. AVISO: Para evitar a inclinação do equipamento, devem ser instalados meios de estabilização. Por favor, consulte as instruções na página 131 deste manual.

• Utilize apenas recipientes e panelas resistentes ao calor. Não utilize materiais inflamáveis.

• É perigoso modificar ou tentar modificar as propriedades do equipamento.

• Tenha particular atenção quando frita para não deixar o equipamento abandonado.

• O equipamento é pesado. Tenha cuidado quando o desloca.

• A emissão de ar quente é normal quando o equipamento está em funcionamento. Não feche os ventiladores do forno.

• Podem ocorrer alguns salpicos no equipamento quando coloca alimentos no equipamento ou quando ou quando retira alimentos com gordura ou água em excesso. Limpe esses resíduos imediatamente depois de cozinhar, para evitar odores desagradáveis e possíveis fogos.

• Reduza a chama ou desligue os bicos antes de retirar as panelas. AVISO! São produzidos calor e humidade na área onde os equipamentos que queimam combustíveis gasosos são utilizados.

• Deve tomar especial atenção sobre o correcto arejamento do ambiente: se a ventilação natural for inexistente ou insuficiente deve instalar uma ventoinha extractora. Se tiver dúvidas contacte a

• Assistência Autorizada da CANDY para obter aconselhamento.

• Quando utiliza qualquer equipamento eléctrico deve seguir algumas regras básicas: *Não é geralmente boa ideia utilizar adaptadores, várias fichas para várias tomadas e extensões eléctricas. *Não puxe pelo cabo para tirar a ficha da tomada. *Não toque no forno com mãos ou pés molhados ou húmidos. *Se o cabo estiver danificado, deve ser substituído imediatamente *Quando substitui o cabo, siga as instruções abaixo: *A substituição do cabo deve ser efectuada por técnicos qualificados. Utilize apenas um centro de assistência aprovado para reparações e assegure-se que são utilizadas apenas peças originais. *Quando for necessário, remova o cabo de alimentação e substitua-o por um do tipo H05RR-F, H05VVF e H05V2V2-F. O cabo tem a capacidade de corrente eléctrica necessária para o produto.

• Verifique periodicamente o tubo flexível de gás.

• O tudo de entrada de gás devem ser mantido longe das partes quentes do forno e não deve estar em contacto com o forno. Pode mover o conector de entrada de gás para a esquerda ou para a direita do forno. Depois dessa modificação, verifique a existência de possíveis fugas de gás com uma sabonária.

• Depois de ligar o tubo de gás ao conector, aperte-o firmemente com uma braçadeira. Tenha particular atenção com as fugas de gás: verifique com uma sabonária.

• Não abandone o equipamento antes de arrefecer. Cuidado, possibilidade de se incliner. Correias anti-queda.2. INSTALAÇÃO
• A instalação tem de ser efectuada por pessoal qualificado. O fabricante não tem obrigação de a efectuar. Se o serviço de assistência do fabricante for necessário para rectificar falhas emergentes da instalação incorrecta, esta assistência não se encontra ao abrigo da garantia.•Devem ser seguidas as instruções de instalação para pessoal profissional qualificado. A instalação incorrecta pode causar danos ou ferimentos em pessoas, animais ou bens. O fabricante não pode ser responsabilizado por esses danos ou ferimentos.AVISO! Deve ter cuidado sobre o local onde o equipamento é colocado! Só pode ser instalado numa sala continuamente ventilada. •As ligações eléctricas devem ser sempre desligadas antes de qualquer reparação, instalação ou modificação."A utilização de um forno ou fogão a gás dá azo à produção de calor e de humidade no compartimento em que está instalado. Certifique-se sempre de que a cozinha é bem ventilada: mantenha as aberturas de ventilação natural abertas ou instale um dispositivo mecânico de ventilação (exaustor mecânico). Uma utilização intensa prolongada do aparelho pode tornar necessária uma ventilação adicional, como, por exemplo, a abertura de uma janela, ou uma ventilação mais eficaz, aumentando, por exemplo, a velocidade do exaustor".•Antes de posicionar o seu equipamento, verifique as propriedades do fornecimento de energia (tipo de gás, pressão do gás) e certifique-se que o seu equipamento está regulado em conformidade.•Este equipamento não deve ser ligado ao sistema de exaustão de qualquer equipamento que funcione com outro combustível.•O equipamento não deve ser instalado perto de materiais inflamáveis (por exemplo mobiliário, cortinas, etc.)•Se o fogão for colocado sobre uma base, deverá tomar todas as medidas necessárias para evitar que possa escorregar dessa base.•Estas grelhas devem ser construídas de modo a não poderem ser fechadas de nenhum dos lados e devem ser posicionadas de preferência perto do chão. As grelhas não devem ser colocadas ao longo dos canais através dos quais passam os gases de combustão e os fumos de exaustão.•Se for impossível instalar ventoinhas de ar com grelhas na sala onde o equipamento está instalado, o ar necessário pode ser fornecido também a partir de uma sala adjacente, desde que não seja um quarto de dormir ou uma sala onde a corrente de ar pode causar perigo.

2.1. AMBIENTE ONDE O EQUIPAMENTO DEVE

• O equipamento não deve ser colocado numa base

• Deve existir ventilação de ar natural suficiente na sala para que a combustão do gás do equipamento funcione correctamente.

• O fluxo de ar deve entrar através de ventiladores de ar com grelhas nas paredes exteriores. Figura 1 Figura 2

2.2. POSICIONAMENTO O equipamento foi concebido na suposição de que as bancadas de trabalho adjacente não serão mais altas do que a superfície superior do fogão. 750 mm400 mm200 mm 200 mm

• As grelhas de ar devem ter uma secção transversal 100 cm2 para a passagem de ar e para equipamentos com um dispositivo de segurança de chama. Em equipamentos sem dispositivo de segurança de chama, esta secção transversal deve ter 200 cm2. (Pode ser usada uma ou mais grelhas)Emissão de Gases da Combustão•Os gases de combustão dos fogões devem ser libertados directamente para o exterior ou através de um tubo de protecção ligado a uma chaminé ou um escape (Figura 1)•Se for impossível instalar um tubo de protecção, deve ser instalada uma ventoinha eléctrica de extracção numa parede ou janela com comunicação para o exterior (Figura 2)•As ventoinhas de extracção devem ter uma capacidade de renovação do ar da cozinha de 3-5 vezes por hora. 63 PT

• O seu aparelho possui pés ajustáveis nos cantos inferiores do seu chassi.

• A altura maxima do fogão será de 868mm, fixando os pés ajustáveis frontais e colocando as rodas traseiras no 4º buraco.

• Os pés podem ser ajustados individualmente com o auxílio de uma chave para garantir que o forno está perfeitamente equilibrado e nivelado, para que todos os líquidos e panelas estejam na posição horizontal.

• As rodas traseiras devem ser fixadas no 2º buraco 2 (A1 foto), altura padrão. Assim, a altura padrão será de 850 mm. Pés ajustáveis Pés ajustáveis e rodas2.4. LIGAÇÃO ELÉCTRICA

• Os fogões podem ser apresentados com ou sem cabo de energia. A ligação do cabo deve ser efectuada pelo serviço Autorizado de acordo com as instruções seguintes.

• A ligação eléctrica deve ser efectuada de acordo com as normas e regulamentos em vigor. Antes de efectuar a ligação eléctrica, verifique o seguinte:

• A capacidade das ligações eléctricas e os fusíveis de segurança do edifício são suficientes para suportar a carga do equipamento? (Verifique a informação das etiquetas autocolantes)

• A linha de fornecimento eléctrico tem uma ligação à terra de acordo com as normas em vigor? Deve existir uma ligação à terra apropriada na sua casa. Se não existir uma ligação à terra apropriada na sua casa, peça a um técnico especializado que resolva este problema.

• A tomada ou o interruptor multipolar estão num local facilmente alcançável depois da instalação do equipamento?

• Deve ser ligada uma ficha de acordo com as normas ao cabo de alimentação e o cabo deve ser inserido numa tomada segura.

• Deve ser utilizado um interruptor multipolar entre o equipamento e a linha eléctrica se for necessária uma ligação eléctrica directa ao equipamento. (Deve estar em conformidade com as normas e deve ser apropriado para a carga)

• O fio de terra verde-amarelo não deve ser interrompido por um interruptor. O cabo de fase castanho (do conector codificado com “L" no forno) deve ser sempre ligado à fase da linha principal.

• A linha de alimentação deve ser posicionada de modo a que não fique exposta a temperaturas superiores a 50° C.

• Quando o cabo de alimentação tiver de ser mudado, deve ser utilizado um cabo com uma secção transversal apropriada para a carga indicada. O cabo de terra verde-amarelo deve ser maior cerca de 2 cm do que os cabos de fase e neutro.

• Verifique os aquecedores ligando-os durante 3 minutos, depois de ter concluído a ligação.

• O fabricante não aceitará responsabilidade por danos emergentes devido à não conformidade com normas de segurança

• Se um equipamento não estiver equipado com um cabo de alimentação e uma ficha, ou com outros meios para desligar da alimentação, precisa de uma separação de contacto em todos os pólos que permita a desconexão total em condições de sobretensão de categoria III, e as instruções devem indicar que devem ser incorporados meios para desligar na cablagem fixa de acordo com os regulamentos de ligação.

2.5. FOGÕES COM CABO ELÉCTRICO

• A ligação é exclusivamente utilizada com tensões de 220-240V Entre fases ou entre fases e neutro. Neutro Cabo de terra (Verde-Amarelo) Cabo de fase

• O gás deve ser ligado ao equipamento de acordo com as normas e provisões em vigor.

• Quando o equipamento sai de fábrica, está regulado para o tipo de gás indicado na etiqueta autocolante perto da admissão de gás na parte de trás do equipamento.

• Certifique-se que está a utilizar o gás indicado na etiqueta. Se for um tipo de gás diferente, siga as instruções no capítulo sobre a conversão para tipos de gás diferentes.

• Certifique-se que a pressão de fornecimento de gás é a dada na tabela abaixo para conseguir a máxima eficiência e o menor consumo. Se a pressão de gás for diferente, deve ser usado um regulador de gás apropriado na admissão de gás. É permitida a utilização de um regulador de gás em conformidade com as normas de LPG.

• Certifique-se que a pressão de abastecimento de gás é o que consta na tabela de categoria do tipo de gás, (nas últimas 3 páginas das instruções do utilizador), a fim de alcançar a máxima eficiência e menor consumo. Se a pressão do gás for diferente, deve ser utilizado um regulador adequado na entrada de gás. A utilização de um regulador de gás deve estar em conformidade com as normas permitidas para o GPL . Ligação com um Tubo de Metal Rígido o u Flexível

• O fornecimento de gás pode ser ligado por um tipo de aço flexível apropriado de acordo com as normas de segurança em vigor. Neste caso, não existirá necessidade de deslocar o equipamento. O conector de admissão de gás do equipamento é 1/2. Ligação com um Tubo Flexível não-metálico

• Se a ligação de gás estiver numa posição onde possa ser ligado e desligado sempre que necessário, pode ser usado um tubo flexível em conformidade com as normas em vigor. O tubo flexível deve ser fixado firmemente com uma braçadeira.

• O tubo flexível pode ser ligado do seguinte modo:

• Dado que o tubo flexível irá ser colocado por detrás do forno, não deve ser exposto a temperaturas superiores a 30ºC em qualquer ponto.

• O comprimento não deve ser superior a 150 cm.

• Não deve estar exposto a vapor.

• Não são permitidas dobras, curvas ou tensão.

• Deve ser protegido contra objectos afiados ou cortantes.

• Deve estar acessível para permitir inspecções periódicas.

• O tubo flexível deve ser verificado do modo seguinte para conservar a sua protecção ao longo do tempo:

• Verifique se não existem rachas, cortes ou pontos queimados nas extremidades do tubo.

• O material deve manter a sua flexibilidade. Não é permitida uma rigidez excessiva.

• Não deve existir ferrugem nas braçadeiras.

• Deve ser substituído nunca depois de 5 anos de utilização. CERTO

A eventual substituíção do cabo de alimentação deve ser efectuada por um Serviço de Assitência Pós-Venda ou por um Engenheiro acordado, o cabo de alimentação deve ter características similares ao original

Potência nominal (kW) Tensão Nominal (V) Corrente Nominal (A) Cabo de Alimentação

Normas/Secções de Cabo de Alimentação: Verifique todas as ligações em relação a fugas com uma sabonária depois de concluir a instalação. Não use uma chama para ver as fugas de gás. 64 PTPara os fogões abaixo indicados, os ajustes têm de ser efectuados por um técnico qualificado.Siga os passos indicados abaixo para converter o equipamento da configuração de fábrica para um tipo diferente de gás.Os fogões são ajustados como NG e o tipo de ligação é cilíndrico (1). Para uma ligação com mangueira do tipo NG, o adaptador da mangueira (2) pode ser fixado ao adaptador cilíndrico com vedante.Para a ligação LPG, o adaptador da mangueira LPG (3) pode ser fixado ao adaptador cilíndrico com vedante. Ajustes e alteração de injectores Alteração de Injectores•Remova as grelhas.•Remova os espalhadores dos queimadores e os queimadores.•Remova os injectores utilizando uma chave de 7 mm, e aparafuse depois o injector correcto seleccionado na tabela de categorias de tipo de gás (últimas 3 páginas neste manual de utilizador) de acordo com o gás a ser utilizado.•Siga os passos acima pela ordem inversa depois de concluir a montagem do novo injector.Ajuste standby Ajuste standby para fogões sem dispositivos de segurança e com dispositivos de segurança e botão de ignição•Rode o botão de controlo do queimador para a posição da chama mais pequena e remova o botão.•Se for necessária a conversão de gás natural para LPG, rode o parafuso bypass das válvulas de gás no sentido dos ponteiros do relógio com uma chave de parafusos até à sua posição final.•Se for necessária a conversão de LPG para gás natural, rode o parafuso bypass das válvulas de gás no sentido oposto ao dos ponteiros do relógios com uma chave de parafusos até obter a menor chama possível.•Depois de concluir o ajuste, insira os botões de novo.

• Verifique o ajuste rodando rapidamente o botão de controlo do queimador do máximo para o mínimo. Se a chama não se apagar, significa que o ajuste está correcto.•Para dispositivos de segurança, a configuração de chama estável pode ser feita com o parafuso no corpo da válvula. Se existir ignição no botão para a configuração de chama estável, a tampa superior e o painel têm de ser removidos.•Para a definição de chama estável da válvula com termóstato, a tampa superior e o painel têm de ser removidos.

2.7. CONVERSÃO PARA DIFERENTES TIPOS

EQUIPAMENTO Este Manual do Utilizador for desenhado como guia para vários modelos. Algumas propriedades mencionadas neste manual podem não existir no seu equipamento.

Parafuso bypass para o queimadorSem dispositivos de segurançaForno a Gás•Remova a cobertura traseira (Figura 3)•Remova o adaptador do injector (Figura 4)•Remova os injectores utilizando uma chave de 7 mm, e aparafuse depois o injector correcto seleccionado na tabela de categorias de tipo de gás (últimas 3 páginas neste manual de utilizador) de acordo com o gás a ser utilizado. (Figura 5)•Siga os passos acima pela ordem inversa depois de concluir a montagem do novo injector.•A abertura do queimador é 4,5+ 0,3 mm para NG e LPG (Figura 6)

Figura 3 Figura 3 Figura 5 Figura 6dispositivos de segurança Topo do fogão Painel de controlo Gaveta Porta do forno (frontal) Tampa metálica ou de vidro Queimador auxiliar Queimadores rápidos (semi- rápidos) Queimadores ultra-rápidos (Rápidos) Queimadores semi-rápidos Grelha esquerda Grelha direita Botões de controlo dos queimadores Botão do termóstato do forno Botão de ignição ou botão do ventilador Botão da lâmpada Botão do temporizador Rodas Pés roscados

Topo do fogão Painel de controlo Gaveta Porta do forno (frontal) Tampa metálica ou de vidro Queimador auxiliar Queimadores rápidos (semi- rápidos) Queimadores ultra-rápidos (Rápidos) Placa eléctrica Grelha esquerda Grelha direita Botões de controlo dos queimadores Botão de controlo da placa eléctrica Botão do termóstato do forno Botão de ignição ou botão do ventilador Lâmpada de sinal Rodas Pés roscados 65 PT

Topo do fogão Painel de controlo Gaveta Porta do forno (frontal) Tampa metálica ou de vidro Queimador auxiliar Queimadores rápidos (Semi- rápidos) Queimadores ultra-rápidos (rápidos) Queimadores semi-rápidos Grelha direita Botões de controlo dos queimadores Botão do termóstato do forno Botão de ignição ou botão do ventilador Botão da lâmpada Ignição dos Queimadores Queimadores a Gás O queimador tem de ser aceso antes de colocar um recipiente. Nos modelos com ignição automática, deve ser premido o botão com a 'faísca'. Prima o botão que controla o queimador que pretende acender e rode-o para a esquerda até ao símbolo da chama grande. Prima o botão de ignição. Em modelos com ignição através dos botões, prima e rode o botão que controla o queimador que pretende acender até ao símbolo da estrela; o eléctrodo será activado automaticamente. Todos os eléctrodos serão activados automaticamente e o queimador para o qual o gás é fornecido (relacionado com o botão que é premido) acenderá. Queimadores a Gás do Forno Não deve manter premido o botão durante mais do que 15 segundos. Se o queimador não acender depois de 15 segundos, solte o botão e abra a porta do compartimento e/ou aguarde pelo menos 1 minuto antes de tentar de novo. Nos outros modelos o gás é aceso através dos botões de controlo. Assegure-se que o gás está realmente após esta etapa. Se não houver chama, repita o procedimento.

3. UTILIZAR QUEIMADORES

Os botões que controlam os queimadores estão localizados no painel de controlo.

3.1. UTILIZAR QUEIMADORES A GÁS

Figura 7 Posição Off Quando o botão é rodado de modo a que o 'ponto' aponte para o painel, encontra-se na posição Off e a válvula de gás está fechada e a chama apaga. Fluxo Máximo de Gás Prima o botão do queimador e rode-o para a esquerda até que o 'ponto' aponte para o símbolo da chama. A chama está no máximo nesta posição. Nesta posição a válvula de gás está completamente aberta. Fluxo Mínimo de Gás A chama pode ser diminuída rodando o botão para que o 'ponto' aponte para o símbolo da chama pequena. A válvula estará parcialmente aberta e o queimador estará baixo A - Tampa do Queimador B - Queimador C - Eléctrodo D - Injector ( Jet ) E Corpo do queimador F Dispositivo de segurança

1 - Retire as grelhas de metal puxando-as na direcção indicada pela seta

2 - Limpe as grelhas, lavando-as na máquina de lavar loiça ou com uma

esponja molhada, secando posteriormente.

3 - Após o processo de limpeza, instale as grelhas, fazendo o movimento

1Rode o botão para a posição da temperatura pretendida da placa eléctrica. A luz indicadora da placa acende e a placa começa a aquecer. Quando o cozinhado terminar, rodo o botão para a posição “ O ”. (Figura 10). Não deixe a placa eléctrica ligada sem um recipiente sobre ela. O diâmetro e a base do recipiente que utiliza são essenciais. O diâmetro mínimo da base do recipiente é de 14 cm e a base deve ser lisa. Deixe a placa aquecer durante 5 minutos antes de colocar o recipiente na primeira vez que a utilizar. Isto irá permitir aquecer o revestimento resistente ao calor da placa endurecendo devido ao calor. Utilize um pano molhado e um detergente para limpas as placas eléctricas. Não remova resíduos de alimentos da placa com uma faca ou qualquer outro objecto aguçado. Ligue a placa durante alguns momentos para a secar depois de a limpar. No entanto, nunca deve ficar mais do que alguns momentos sem um recipiente em cima.

3.2. UTILIZAÇÃO DE PLACAS ELÉCTRICAS

Recipientes adequados Tenha presente que os recipientes maiores têm superfícies de aquecimento maiores. Isto irá ajudar a cozinhar mais depressa os alimentos do que superfícies de aquecimento mais pequenas. Use sempre tamanhos proporcionais à quantidade de alimentos a cozinhar. Para evitar salpicos, não utilize recipientes muito pequenos, especialmente os alimentos que muitos líquidos. Se utilizar recipientes muito grandes para alimentos cozinhados rapidamente, os molhos e os líquidos irão colar e os resíduos ficarão pegados ao recipiente depois de estar vazio. Os recipientes fechados e os tabuleiros ou formas de cozedura são sugeridos para cozinhar doces. Os salpicos de açúcar e sumos de um recipiente aberto podem ficar colados à superfície e são difíceis de remover.

• Isto é especialmente importante para recipientes utilizados para cozinhados tostados ou pressurizados a alta temperatura.

• Não abandone os queimadores sem um recipiente ou com um recipiente vazio.

• Verifique a adequação dos recipientes dos cozinhados em relação aos critérios seguintes;

• Devem cobrir completamente a superfície do queimador; podem ser um pouco maiores, mas não mais pequenos.

• As bases devem ser completamente lisas e assentar bem na superfície de cozinhado.

• Para tirar o melhor partido das placas eléctricas e para minimizar o consumo de energia, devem ser utilizadas bases lisas. O tamanho do recipiente deve ter praticamente o mesmo diâmetro da placa, e nunca menor. A base do recipiente deve estar seca e devem ser evitados os salpicos. Não deve deixar recipientes vazios nas placas, e as placas não devem ficar ligadas sem um recipiente. Figura 9 Figura 10 Figura 11 Figura 12 SIM NÄO NÄO NÄO NÄO 67 PT

Depois da ignição, ajuste a chama para o tamanho pretendido. Ignição manual (se a electricidade não estiver disponível)

• Segure numa chama (um fósforo ou um isqueiro manual a gás) junto do queimador. AVISO! Aguarde 1 minuto entre dias tentativas de ignição.

• Prima e rode o botão do queimador que pretende acender até ao símbolo da chama grande. Se o queimado não acender à primeira tentativa, tente de novo premindo o botão algum tempo mais. Quando o queimador estiver aceso, ajuste a chama para o nível pretendido.

• Se o queimador não acender depois de várias tentativas, verifique a posição correcta do queimador e da sua cobertura.

• Rodo o botão no sentido dos ponteiros do relógio para a posição “O” para fechar o fluxo de gás. Se o queimador apagar acidentalmente, aguarde pelo menos um minuto antes de o tentar acender de novo.

• Alguns fogões têm um dispositivo de segurança da chama (consulte a figura acima, dispositivo de segurança F). Se a chama apagar, o fornecimento de gás é cortado automaticamente Diâmetros mínimo e máximo das bases dos recipientes: Queimador Queimador Grande Queimador Médio Queimador Pequeno Queimador ultra-rápidos Diâmetro mín.[mm] Ø 240 mm Ø 180 mm Ø 120 mm Ø 240 mm Diâmetro máx.[mm] Ø 280 mm Ø 240 mm Ø 180 mm Ø 280 mm

• A superfície exterior da chama está mais quente do que a parte interior. As pontas das chamas devem tocar no fundo do recipiente. As chamas que saem de fora do recipiente podem causar um consumo desnecessário de gás.

• Os queimadores de gás, ao contrário das placas eléctricas, não precisam de recipientes de fundo liso. As chamas tocam na base do recipiente conduzindo completamente o calor.

• Embora não exista necessidade de recipientes especiais para queimadores a gás, os recipientes feitos de material fino conduzem o calor mais depressa do que os de material mais grosso.

• Alguns alimentos podem ser aquecidos enquanto outros ficam frios devido à distribuição irregular do calor debaixo do recipiente. Deste modo, é necessário mexer continuamente os alimentos cozinhados no caso de recipientes com fundo fino. O calor é distribuído de modo mais eficaz e uniforme com recipientes mais grossos.

• A utilização de recipientes muito pequenos não é recomendada. Os recipientes maiores de baixo perfil são mais adequados para conseguir um cozinhado mais eficaz e mais rápido do que os recipientes pequenos e fundos.

• Não consegue encurtar o tempo do cozinhado utilizando um recipiente pequeno sobre um queimador grande. Assim irá apenas desperdiçar gás. No entanto, um recipiente com tampa poupa energia. Potência(Watt) Explicação Posição Desligado Aquecer Cozinhar a baixa temperatura Cozinhar a baixa temperatura Cozinhar, Tostar, Ferver Cozinhar, Tostar, Ferver Cozinhar, Tostar, Ferver

175 W 220 W 300 W 850 W 1150 W 2000 W Potência(Watt)Potência(Watt)4. UTILIZAÇÃO DO FORNO em diferentes posições. Quase todos os alimentos podem ser cozinhados debaixo do grelhador excepto carne magra e rolos de carne. A carne e o peixe que vão ser grelhados devem ser untados primeiro com azeite. Coloque um tabuleiro de recolha liso por baixo durante o grelhado. Coloque alguma água no tabuleiro para evitar cheiros desagradáveis e para evitar o fogo provocado pela gordura. Grelhar é preferido normalmente para cozinhar carne como, por exemplo, bifes que não sejam muito grossos, várias peças de carne, aves de caça, peixe, alguns vegetais (por exemplo, courgettes, beringelas, tomates, etc.) em espetadas com carne e peixe. Unte ligeiramente o peixe antes de o colocar sob o grelhador. Adicione sal na carne depois de a cozinhar, salgue o peixe antes de o cozinhar. A distância do grelhador irá depender da grossura da carne ou do peixe. Se a distância for avaliada correctamente, as partes exteriores não se queimam e o interior não fica cru. Evite odores desagradáveis e fumo provocados pelos pingos de gordura e molhos deitando 1-2 copos de água no tabuleiro de recolha de gordura. Pode também utilizar o grelhador para tostar, torrar pão ou sanduíches, por exemplo, e também para cozinhar certas frutas (bananas, uvas ou fatias de ananás, maçãs etc.). No entanto, a fruta não deve entrar em contactos com os elementos de aquecimento. Nunca cobra as paredes interiores ou o fundo do forno com folha de alumínio. O calor acumulado por danificar o esmaltado do forno e a sua refeição.

A menos que seja indicado de outro modo, pré-aqueça o forno durante pelo menos 10 minutos antes de o utilizar. Não abra a porta do forno quando cozinha bolos porque podem não subir (bolos ou pratos com fermento e soufflés). A corrente de ar frio entra no forno evitando que subam. Pode verificar se os bolos estão prontos inserindo uma palhinha na massa. Se a palhinha estiver seca quando a puxa para for a, significa que o bolo está bem cozinhado. Não o faça até que tenha passado pelo menos três quartos do tempo. Tenha presente as seguintes sugestões Se a superfície dos alimentos estiver bem cozinhada mas se por dentro estiverem crus ou parcialmente crus, devem ser cozinhados durante mais tempo a uma temperatura inferior. Por outro lado, se a superfície dos alimentos estiver muito seca, devem ser cozinhados a uma temperatura mais elevada durante menos tempo. 4.5. COZINHAR BOLOS

• A quantidade mínima de carne a cozinhar no forno é 1 kg. Caso contrário, a carne ficará muito seca.

• Se pretende carne bem passada, utilize menos gordura. Se a carne tiver pouca gordura, não é necessário utilizar óleo. Se um lado da carne for mais gordo, coloque este lado para cima. A gordura derretida irá engordurar suficientemente a parte inferior. A carne vermelha deve ser retirada do frigorífico pelo menos 1 hora antes de cozinhar.

• De outro modo a carne pode ficar dura devido à diferença de temperatura. Não use sal antes de cozinhar, especialmente quando grelha carne. O sal irá secar o sangue e os líquidos da carne, evitando consequentemente o tostado da parte superior da carne.

• Adicione sal à carne grelhada apenas depois de ter passado metade do tempo do cozinhado.

• Coloque a carne a grelhar num recipiente largo e pouco fundo.

• Os recipientes fundos agem como um escudo contra o calor. A carne pode ser colocada no forno num recipiente resistente ao calor ou directamente no grelhador. Insira um tabuleiro de recolha de gordura / molho por baixo do grelhador. Os molhos devem ser adicionados no início se os alimentos forem cozinhados durante um período de tempo curto, embora seja melhor adicionar molhos na última meia hora se os alimentos forem cozinhados durante um período de tempo mais longo. 4.6. COZINHAR CARNES Os pequenos peixes podem ser cozinhados à temperatura máxima do princípio ao fim. Os peixes de tamanho médio devem ser cozinhados à temperatura máxima no início e depois a temperatura deve ser reduzida lentamente. Os peixes maiores devem ser cozinhados a baixas temperaturas do princípio ao fim. Verifique o corte no fundo o peixe para saber se está cozinhado correctamente. Para saber se o peixe está grelhado correctamente, verifique o fundo do peixe. A cor (para peixe grelhado) deve ser branca mate uniforme. Este não é o caso do salmão e da truta. 4.7. COZINHAR PEIXE

Cozinhados Tradicionais O calor é gerado a partir dos aquecedores superior e inferior. Geralmente, a prateleira na posição intermédia é preferível para cozinhar. No entanto, se as superfícies de topo ou do fundo dos alimentos tiverem de ser mais cozinhadas, coloque-a na prateleira superior ou inferior. Cozinhados de Convecção (com Ventoinha) Os alimentos são cozinhados através da distribuição uniforme de ar pré-aquecido enviado para o forno com a ajuda da ventoinha localizada dentro da parede traseira do forno. É possível cozinhar vários pratos simultaneamente em diferentes prateleiras graças ao calor distribuído uniformemente dentro do forno. Este tipo de forno é também muito útil para descongelar alimentos congelados. Pode ser utilizado também para esterilizar enlatados, preparar xaropes de fruta e desidratar frutas e cogumelos.

• Coloque o tabuleiro numa das posições mais baixas

• 20 min de tempo de cozedura. 4.4. COZINHAR PIZZA 68 PT Enquanto as funções do forno estão em execução, a tampa superior da mesa de trabalho deve estar em posição de aberto. Função do Forno Posição Sem funcionamentoResistência do grelhador Elementos superior e inferior de aquecimentoElemento inferior de aquecimentoManualPizza Elemento superior de aquecimentoLâmpadaResistência do grelhador e ventoinhaVentoinhaElemento inferior de aquecimento e ventoinhaElemento superior de aquecimento e ventoinhaElementos superior e inferior de aquecimento e ventoinhaLigar o espeto e o grelhador FunçãoRelógioTemperatura GRELHADOR ELÉCTRICO: Utilize APENAS com a porta fechada GRELHADOR A GÁS: Pode ser utilizado com a porta aberta COM o painel protetor inserido sob o painel de controlo, conforme na imagem. Grelhar dá rapidamente aos alimentos um tom castanho enriquecido. Dependendo da quantidade dos alimentos, pode ligar o grelhadorAVISO: a um corte de electricidade (isto pode ser reconhecido se o ecrã piscar e quando for apresentado) é definir a hora correcta. Isto é efectuado:•Prima e mantenha os botões TIMER e END ( e )•Defina a hora com os botões•Solte todos os botõesATENÇÃO o forno funciona apenas se for definido em função manual ou tempo pré-definido. N.B.: nalguns modelos os símbolos são substituídos por e . a prima operação a efectuar depois de o forno ter sido instalado ou a seguir A temperatura do forno e o aquecedor podem ser seleccionados rodando o botão do forno até ao nível de temperatura pretendido. O intervalo do termóstato do forno é 140-265°C. Para a função de aquecimento mas baixa, rode o botão para ( ), e para grelhar rode o botão para ( ). Alguns fogões têm dispositivos de segurança de chama nos queimadores. Se a chama apagar, o fornecimento de gás é cortado automaticamente

4.10. UTILIZAÇÃO DO PROGRAMADOR DE FIM

DE COZEDURA Este controlo dá-lhe a possibilidade de escolher o tempo de cozedura que pretende, desligando automaticamente o forno uma vez terminado o tempo seleccionado (máx. 90 min). Uma vez terminado o tempo seleccionado o programador volta à posição 0 e um sinal sonoro informa que o forno se desligará automaticamente. O forno apenas funcionará depois de seleccionar o tempo ou com o programador na posição (símbolo ). Para seleccionar o tempo desejado, rode totalmente o botão no sentido dos ponteiros do relógio e em seguida volte a rodar no sentido inverso, até ao tempo desejado. No fim do tempo seleccionado, será emitido um sinal sonoro durante alguns segundos.

4.9. UTILIZAÇÃO DO CONTA MINUTOS

• Emite um alarme no fim do tempo definido.•Para verificar quanto tempo falta, prima o botãoFUNÇÃO COMO ACTIVAR COMO DESACTIVAR

DESPERTADOR DE MINUTOS•Permite-lhe utilizar o forno como relógio de alarme (pode ser activado com ou sem a operação do forno)•Prima e mantenha o botão

• Prima os botões para definir o tempo pretendido•Solte todos os botões•Para cozinhar as receitas pretendidasFUNÇÃO MANUAL•Rode o selector de funções do forno para a posição “O”•Permite-lhe operar o fornoTEMPO DE COZINHADO•No final do tempo definido do cozinhado, o forno será desligado automaticamente e será emitido um alarme audível.•Quando o período de tempo terminar o forno será desligado automaticamente. Se pretende parar o cozinhado mais cedo, rode o selector de funções para 0, ou defina o tempo para 0:00 (TIMER e os botões )•Permite pré-definir o tempo do cozinhado necessário para a receita escolhida.•Para verificar quanto tempo falta, prima o botão TIMER.•Para alterar/mudar o tempo pré-definido, prima os botões TIMER eFIM DE COZINHADO•Esta função é usada tipicamente com a função “tempo de cozinhado”. Por exemplo, se um prato tiver de ser cozinhado durante 45 minutos e tiver de estar pronto às 12:30, seleccione simplesmente a função pretendida, defina o tempo de cozinhado para 45 minutes e o tempo de final de cozinhado para 12:30.•O cozinhado começará automaticamente às 11:45 (12:30 menos 45 mins) e irá •Na hora definida o forno será desligado. Para desligar manualmente, rode o botão selector do forno para a posição “O”
• Permite-lhe definir o tempo final do cozinhado •Para verificar o tempo pré-definido, prima o botão END •Para modificar o tempo pré-definido, prima os botões END+•Prima e mantenha o botão TIMER ou•Prima os botões para definir a duração necessária do cozinhado•Solte todos os botões•Defina a função de cozinhado com o selector de funções do forno•Prima o botão•Defina a função de cozinhado com o selector de funções do forno•Prima e mantenha o botão END
• Prima os botões para definir a hora em que pretende desligar o forno •Solte todos os botões•Defina a função de cozinhado com o selector das funções do forno Definir a hora correcta:
• Quando o período de tempo terminar é activado um alarme audível (este alarme irá parar sozinho, no entanto pode ser parado imediatamente premindo o botão)

UTILIZAÇÃO DO PROGRAMADOR

Max Min 69 PT Figura 15 O fogão está equipado com um espeto rotativo metálico, com dois garfos e um gancho usados para apoiar o espeto. Instruções de utilização: -Retire todos os acessórios do forno; -colocar tabulero com profundidade no fundo do forno ou na última prateleira -espete a carne no espeto rotativo de forma a esta ficar centrada nos dois garfos; - Fixar o espeto rotativo no buraco da unidade localizada na parede do fundo, em seguida, pendurar o gancho de suporte na unidade localizada na parte frontal superior da cavidade do forno e ao redor da ponta do espeto rotativo. O pré-aquecimento não é necessário com espeto rotativo. Tempo de cozedura recomendado na posição de espeto rotativo.

4.8. COZINHAR COM ESPETO ROTATIVO

Tempo de cozedura Forno a gás Forno Eléctrico Bife (1kg) Carneiro, Borrego (1kg) Veado, Aves (1kg) Porco(1 kg) 25/35 35/45 65/75 60/70 20/30 30/40 60/70 65/75 Tipo de alimento Para programar um programador com 5 botões, para a função manual, pressione simultâneamente os botões “TIMER” e “END”.Peso (Gr)

45 ~ 6030 ~ 4520 ~ 3520 ~ 35Dentro do forno fechado em pratos 8 peças numtabuleiro sob o grelhador

PASTASMacarrãoCom vegetaisPequenas pastasLasanha

PEIXEPeixe inteiroFiletes

Métodos de Cozinhados Tradicional e com Circulação de Ar; Pesos (Gr). TIPO DE ALIMENTO Método Tradicional de Cozinhado

Posição da prateleira NOTA: 1.Os tempos do cozinhado não incluem o pré-aquecimento. Pré-aqueça o forno durante cerca de 10 minutos é especialmente aconselhado para bolos, pizzas e pães. 2.Indica posições do tabuleiro para cozinhar vários pratos simultaneamente. 3.Todas as operações de cozinhado devem ser executadas com a porta do forno fechada. TIPOS DE ALIMENTOSQUANTIDADECOZINHAR NO GRELHADORTEMPO DE COZINHADO (Minutos) Bife Costeleta grelhadaSalsichasPartes de frangoGrelhada mistaSobremesas leiteFatias de tomateFiletes de peixeEscalopesTostasFatias de pãoN. DE PEÇAS PESO

SECÇÃO SUPERIORSECÇÃO INFERIOR

Prateleira Tempera- tura (°C) 70 PT Figura 16 Posição

Prateleira Tempera- tura (°C)Este aparelho está classificado de acordo com a Diretiva Europeia 2012/19/UE relativa aos Resíduos de Equipamentos Elétricos e Eletrónicos (REEE). Os REEE incluem substâncias poluentes (que podem provocar consequências negativas no meio ambiente) e componentes básico (que podem ser reutilizados). É importante que os REEE sejam submetido a tratamentos específicos, a fim de remover e eliminar corretamente todos os poluentes e recuperar e reciclar todos os materiais. Os cidadãos individualmente podem desempenhar um papel importante no sentido de garantir que os REEE não se tornam num problema ambiental; é essencial seguir algumas regras básicas:

• Os REEE não devem ser tratados como lixo doméstico.

• Os REEE deverão ser entregues nos pontos de recolha relevantes geridos pelo município ou por empresas registadas. Em muitos países, no caso de grande REEE, poderão existir serviços de recolha ao domicílio.

• quando compra um novo aparelho, o antigo pode ser devolvido ao comerciante que terá a obrigação de o transportar gratuitamente numa base de um-para-um, desde que o equipamento seja de tipo equivalente e tenha as mesmas funções que o equipamento fornecido.

6. CENTRO DE ASSISTÊNCIA E DETECÇÃO

• Se o forno não está a funcionar, antes de contactar o serviço de assistência, recomendamos:

• Deve verificar se o forno está ligado correctamente à electricidade. A entrada de gás é anormal

• Verifique o seguinte:

• Os orifícios do queimador estão entupidos?

• O regulador de pressão está a funcionar correctamente?

• Se estiver a utilizar um tubo, existe gás no tubo? A válvula está aberta?

• Se detector algo fora do normal com as válvulas de gás, contacte um electricista qualificado ou um centro de assistência autorizado. Existe um cheiro a gás onde o equipamento está localizado

• Verifique o seguinte:

• A válvula de gás ficou aberta?

• O tubo de gás está na posição correcta e em boas condições? Se suspeitar de uma fuga de gás, não utilize uma chama para verificar. O forno não aquece

• Os botões de controlo do forno estão na posição correcta? O tempo do cozinhado é muito longo

• Foi seleccionada a temperatura correcta? Sai fumo do forno

• É aconselhável limpar o forno depois de cada utilização. Se a gordura que salpica quando cozinha carne não for limpo, irá causar um odor desagradável e fumo na vez seguinte que utilizar o forno. (Consulte o capítulo Limpeza e Manutenção) A luz do forno não acende

• A luz pode estar a falhar. Para mudar a lâmpada, consulte a página relacionada.

• Se verificou o referido acima e o forno continuar a não funcionar correctamente, contacte o serviço autorizado mais próximo para pedir assistência

• Modelo e Número de Produção (PNC ou ENR).

5. LIMPEZA E MANUTENÇÃO

• Antes de todas as limpezas e manutenções:•AVISO: Nunca deixe a placa sem vigilância sempre que a utilizar para confeccionar alimentos com gorduras, caso contrário corre o risco de incêndio.•Desligue a tensão de alimentação.
• Desligue a válvula de gás para sua segurança. Se o forno estiver ajustado para gás natural, desligue a válvula do gás natural.•Se o forno estiver quente, aguarde até que tenha arrefecido.
• Limpe as superfícies esmaltadas com água quente com sabão ou produtos de marca adequados. Nunca utilize pós abrasivos que podem danificar as superfícies e arruinar a aparência do fogão. É muito importante limpar o forno sempre que for usado.•Use detergentes e esfregões metálicos abrasivos nas grelhas de aço inoxidável.•As superfícies de vidro, tais como o topo, a porta do forno e a porta do compartimento de aquecimento, devem ser limpas quando estiverem frias.•Os danos causados por uma falha em relação a esta regra não estão cobertos pela garantia.•Pode limpar os queimadores e as tampas dos queimadores com água quente e detergente. Também os canais de gás dos queimadores podem ser limpos com uma escova. Certifique-se que os queimadores estão secos antes de os recolocar nos seus suportes. Verifique o posicionamento correcto do queimador.•Limpe periodicamente os eléctrodos de ignição dos fornos com ignição automática. Isto irá evitar problemas de ignição. Verifique frequentemente se os canais de gás dos queimadores não estão bloqueados por resíduos de alimentos, etc.
• Seque a tampa superior com um pano seco para evitar os efeitos prejudiciais da água, óleo e vapor criado pelos alimentos cozinhados.•Não utilize produtos abrasivos, esfregões de metal, panos ásperos ou produtos químicos e detergentes que possam danificar permanentemente o revestimento catalítico.•É boa ideia utilizar tabuleiros de assados fundos para alimentos gordos tais como peças de carne, etc. e colocar um tabuleiro sob o grelhador para recolher a gordura excedente.Limpar a Porta do Forno•Para limpar correctamente a porta do forno, é aconselhável remove-la, tal como é indicado abaixo. Abra a porta totalmente, rode 180º os dois pés nos braços da dobradiça. Feche a porta parcialmente 30º. •Remova a porta levantando ligeiramente nessa posição. Para recolocar a porta, siga os passos acima por ordem inversa. Para substituir a luz interior

• Desligue o fornecimento de energia e desenrosque a lâmpada.

• Substitua por uma lâmpada idêntica que possa suportar temperaturas muito elevadas.

• Nunca use vapor ou um vaporizador na limpeza.

7. PROTECÇÃO DO AMBIENTE

5.1. FORNO CATALÍTICO COM AUTO-LIMPEZA

• Estão disponíveis painéis especiais com auto-limpeza revestidos com uma cobertura micro-porosa em alguns dos modelos. Se estiverem instalados, o forno não precisa de ser limpo manualmente.

• O revestimento deve ser poroso para que a auto-limpeza seja eficaz.

• Salpicos ou gordura em excesso pode bloquear os poros e assim prejudicar a auto-limpeza. Esta capacidade de auto-limpeza pode ser reposta ligando o forno vazio durante um máximo de 10-20 minutos.

• Se as paredes do forno estiverem tão cheias de gordura que o revestimento catalítico já não funcione, remova a gordura em excesso com um pano macio ou esponja embebida em água quente.

• Todos os revestimentos catalíticos actualmente no mercado têm uma duração aproximada de 300 horas. Devem ser assim substituídos depois de cerca de 300 horas. 71 PT Figura 17 Figura 18

PROTECÇÃO PARA NÃO VIRAR

131PT Aplique o procedimento seguinte ao colocar o seu forno.

1- Coloque o seu forno no local de utilização e realize os ajustes da sua altura e nível.

2- Determine a medida H e Y como indicado na figura e marque a parede na qual o forno será fixado. (Figura A)

3- Fixe o dispositivo de montagem em parede (no saco de serviço) na parede usando uma bucha e parafuso (não fornecidos). (Figura B) 4- Empurre o forno para trás e faça com que dispositivo de instalação encaixe na ranhura na parte de trás do forno. (Figura C) A dispositivo de instalação funcionará quando inseridao20 mm dentro da sua ranhura.
