MANUAL DE UTILIZADOR PV 631 SN CANDY

IT ISTRUZIONI D’USO E DI INSTALLAZIONE PT MANUAL DE UTILIZAÇÃO E DE INSTALAÇÃO ES INSTRUCCIONES DE FUNCIONAMENTO E INSTALACIÓN

ALLACCIAMENTO: "MESSA A PUNTO"36

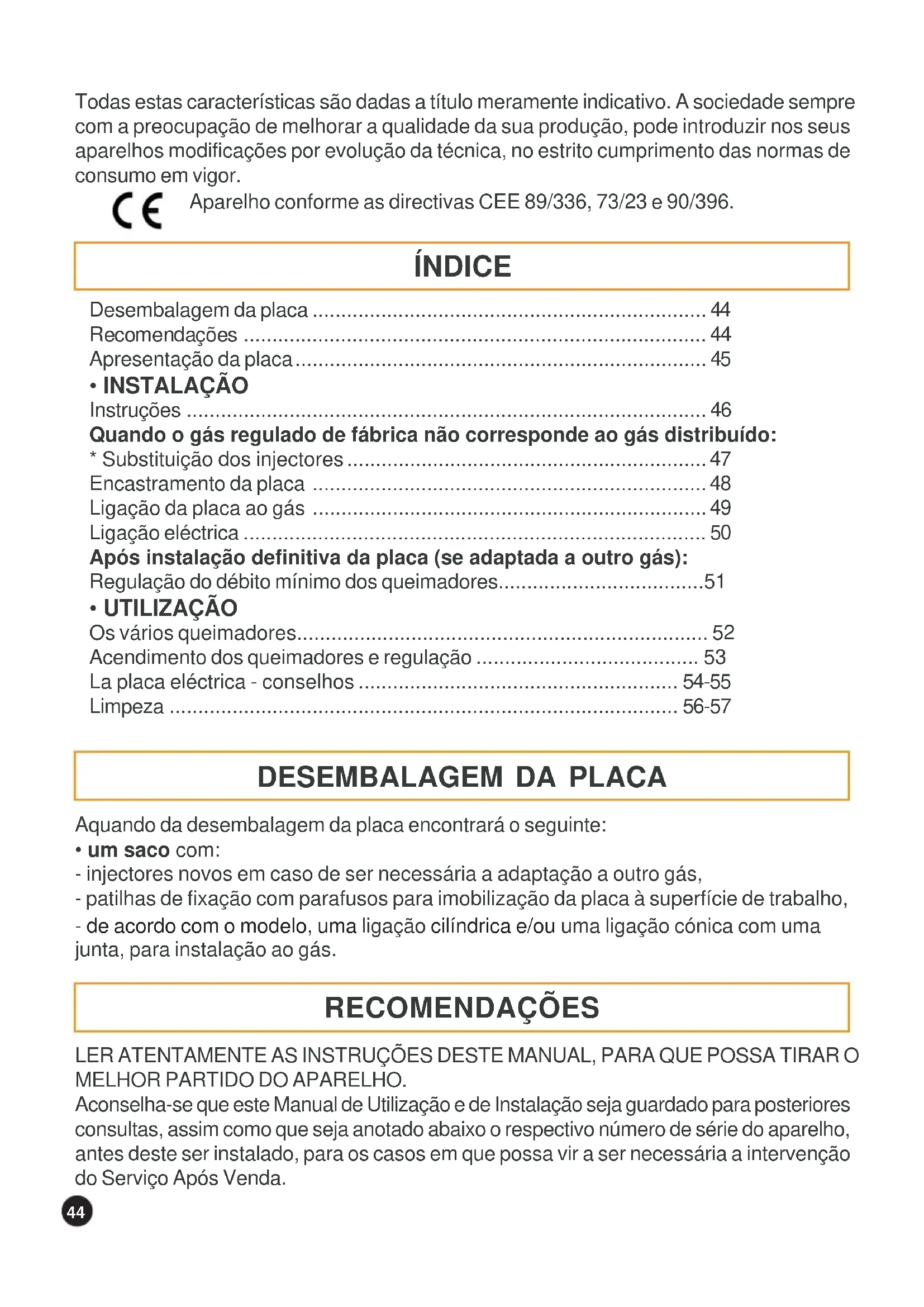

Aquando da desembalagem da placa encontrará o seguinte:

• um saco com: - injectores novos em caso de ser necessária a adaptação a outro gás, - patilhas de fixação com parafusos para imobilização da placa à superfície de trabalho, - de acordo com o modelo, uma ligação cilíndrica e/ou uma ligação cónica com uma junta, para instalação ao gás. LER ATENTAMENTE AS INSTRUÇÕES DESTE MANUAL, PARA QUE POSSA TIRAR O MELHOR PARTIDO DO APARELHO. Aconselha-se que este Manual de Utilização e de Instalação seja guardado para posteriores consultas, assim como que seja anotado abaixo o respectivo número de série do aparelho, antes deste ser instalado, para os casos em que possa vir a ser necessária a intervenção do Serviço Após Venda. RECOMENDAÇÕES Desembalagem da placa ..................................................................... 44 Recomendações ................................................................................. 44 Apresentação da placa........................................................................ 45

• INSTALAÇÃO Instruções ........................................................................................... 46 Quando o gás regulado de fábrica não corresponde ao gás distribuído:

• Substituição dos injectores............................................................... 47 Encastramento da placa ..................................................................... 48 Ligação da placa ao gás ..................................................................... 49 Ligação eléctrica ................................................................................. 50 Após instalação definitiva da placa (se adaptada a outro gás): Regulação do débito mínimo dos queimadores....................................51

• UTILIZAÇÃO Os vários queimadores........................................................................ 52 Acendimento dos queimadores e regulação ....................................... 53 La placa eléctrica - conselhos ........................................................ 54-55 Limpeza ......................................................................................... 56-57 ÍNDICE Todas estas características são dadas a título meramente indicativo. A sociedade sempre com a preocupação de melhorar a qualidade da sua produção, pode introduzir nos seus aparelhos modificações por evolução da técnica, no estrito cumprimento das normas de consumo em vigor. Aparelho conforme as directivas CEE 89/336, 73/23 e 90/396.45 . Placa de identificação do aparelho (por baixo do aparelho)

• Todas as partes acessíveis da placa ficam quentes durante o seu funcionamento. Afastar as crianças.

• Sempre que a placa seja utilizada, aconselhamos a fazer uma pequena limpeza para evitar a acumulação de sujidade e de gordura, pois se tornarem a cozer, queimam e provocam fumo e cheiros desagradáveis.

• Quando cozinhar com gordura (óleo, etc.), ter o cuidado de vigiar sempre o cozinhado, porque as gorduras, se demasiadamente aquecidas, podem rapidamente inflamar-se.

APRESENTAÇÃO DA PLACA

MODELOS 60 CM MODELOS 75 CM46

Antes da instalação, deve: Certificar-se de que o aparelho é compatível com o gás distribuído. A placa é regulada em fábrica para funcionar com o gás que se encontra indicado não só na embalagem, como também na etiqueta que tem colada. Gás natural G 20-20 mbar / G 25-25 mbar: gás distribuído pela rede Proceder, se assim for preciso, à adaptação a outro gás. Caso o gás distribuído localmente seja diferente da regulação feita em fábrica, é preciso proceder à adaptação da placa (página 47). Essa adaptação consiste em: . aplicar os injectores apropriados que asseguram o débito nominal. Para a instalação, deve: encastrar a placa (página 48). fazer a ligação do gás em função do gás distribuído. Escolher a ligação adequada do gás (página 49). fazer a ligação eléctrica da placa (página 50). regular o débito mínimo (ralenti) de cada queimador. Se necessário, ajustá-lo por meio do parafuso “by-pass” (página 51).

INSTALAÇÃO A instalação de electrodomésticos é uma operação delicada que, caso não seja efectuada correctamente, pode ter graves consequências em relação à segurança dos seus utilizadores. Assim sendo, é imperativo que esta tarefa seja confiada a um profissional, para que a sua execução seja feita de acordo com as normas técnicas em vigor. Se apesar deste aviso, a instalação for realizada por pessoas não qualificadas, a sociedade declina qualquer responsabilidade em caso de avaria técnica do produto, quer esta provoque ou não danos materiais e/ou pessoais. Sempre que se substitua o gás regulado de origem, actualizar em conformidade a etiqueta colada ao aparelho.

Quando se substitui o gás regulado de origem, devem efectuar-se sucessivamente as seguintes operações: . Substituição dos injectores, . Regulação do débito mínimo da torneira de cada queimador. ¤ = Regolação na fábrica : Gás Natural = G20-20 mbar / G25-25 mbar X = Regulação possível de acordo com instalação Gás Butano G30-29 mbar / Gás Propano G 31-37 mbar. INSTALAÇÃO: ADAPTAÇÃO AO GÁS DISTRIBUÍDO

SUBSTITUIÇÃO DOS INJECTORES

Para chegar a cada injector, é preciso: . retirar a grelha da placa, . retirar a tampa e o corpo do queimador, . utilizar uma chave e desapertar o injector, . colocar o ou os injectores correspondentes ao tipo de queimador e ao tipo de gás distribuído, . apertá-lo(s) a fundo, . voltar a colocar o corpo e a tampa do queimador, bem como a grelha. INJECTOR Cada injector tem uma marca.

• rabm52-52G-rabm02-02G:megiroedoãçalugeR48 A placa possui 4 furações indicadas para colocar as barras de fixação destinadas a imobilizar a placa no móvel. Colocar as 4 barras de fixação de forma a que a mesa de trabalho fique perfeitamente fixa ao móvel.

• Localização das flanges de fixação e junta junta O móvel ou o suporte, em que vai ser encastrada a placa, assim como as superfícies que lhe poderão ficar justapostas devem ser de material resistente a altas temperaturas. O revestimento do móvel ou do suporte deve estar colado com cola resistente ao calor, para evitar que descole. Se, em função da instalação, a parte inferior da placa ficar junto de uma zona que normalmente serve de acesso e/ou de arrumação, colocar uma divisória a 1 cm da parte inferior da placa e deixar uma abertura de 10x10 cm, para evitar queimaduras ou quaisquer danos. Aquando da aplicação, ter em especial atenção a junta que contorna o bordo da placa, para evitar infiltrações no móvel que a suporta.

INSTALAÇÃO: ENCASTRAMENTO DA PLACA

Abertura 10 X 10 cm49 INSTALAÇÃO: LIGAÇÃO DA PLACA AO GÁS Este aparelho é encastrável. O encastramento é do tipo “X” (conforme norma de electricidade EN 60.335.2.6), classe 3 (conforme norma de gás EN 30.1.1). Os móveis que lhe ficam justapostos não devem ser mais altos. Este aparelho não é ligado a um dispositivo de evacuação dos produtos provenientes da combustão. Deve ser instalado e ligado de acordo com as normas em vigor no país de instalação. Há que dispensar uma atenção especial às disposições aplicáveis em matéria de ventilação. O débito de ar necessário à combustão deve ser no mínimo de 2 m3/h por kW de potência. A ligação ao gás deve ser feita de acordo com as normas em vigor no país de instalação. Prever sempre, no tubo de chegada do gás, uma torneira de segurança, um redutor nor- mal ou um redutor apropriado para gás propano. Só utilizar torneiras, redutores, ponteiras e tubos flexíveis da marca oficial no país de instalação. Aparelho instalado em bloco de cozinha fixo Butano Rígido – Tubo flexível com ponteiras mecânicas (1) Propano Rígido – Tubo flexível com ponteiras mecânicas (1) Natural Rígido – Tubo flexível com ponteiras mecânicas (1) (1) Desde que o tubo flexível fique acessível em toda a sua extensão e instalado de forma a não ser atingido pelas chamas, nem danificado pelos gases de combustão, pelas partes quentes do aparelho ou por derrame de produtos quentes. HÁ 2 FORMAS POSSÍVEIS DE LIGAÇÃO : de acordo com as normas em vigor no país de instalação, montar a ligação cilíndrica ou cónica e a sua junta, fornecida, à extremidade do plano gás, seguidamente de acordo com a instalação proceder à ligação.

• LIGAÇÃO POR TUBO RÍGIDO Ligar directamente à extremidade da ligação da rampa.

• LIGAÇÃO POR TUBO FLEXÍVEL COM PONTEIRA MECÂNICA Apertar directamente as porcas do tubo flexível, num lado, à ligação da rampa e, no outro, à torneira de segurança da canalização. Aconselhamos este tipo de ligação. cilíndrico junta cónico

INSTALAÇÃO: LIGAÇÃO ELÉCTRICA

A instalação que vai receber o aparelho deve estar conforme às respectivas normas em vigor (NFC 15100). A ligação à rede deve ser feita através de uma tomada de corrente com ligação à terra ou através de um dispositivo de corte omnipolar, com uma distância de abertura dos contactos de pelo menos 3 mm. A instalação deve obrigatoriamente ser protegida por fusíveis apropriados e possuir cabos com secção suficiente para a alimentação normal do aparelho. Este aparelho tem um cabo de alimentação* que só permite a ligação à corrente de 230 V entre fases ou entre fases e neutro.

• Ligar a uma tomada de corrente de 10/16 amperes, depois de verificar: . a tensão de alimentação indicada no contador, . a regulação do disjuntor, . o calibre do fusível de 10 amperes. Nota: A tomada de corrente deve ficar acessível para qualquer eventual intervenção. Ter em atenção o seu posicionamento aquando da instalação da placa. Atenção: Verificar a continuidade da terra da instalação, antes de fazer a ligação. Declinaremos qualquer responsabilidade por acidentes ou pelas suas eventuais consequências, em caso de não ligação do aparelho à terra ou no caso de ligação a uma terra com deficiente continuidade.

• Se for necessário substituir o cabo de alimentação, a operação deve ser efectuada pelo Serviço Após Venda ou por um técnico com qualificação idêntica. O cabo de substituição deve ter as mesmas características do cabo de origem.51

• REGULAÇÃO DO MÍNIMO Se tiver havido a necessidade de adaptar o aparelho a outro gás, é importante verificar se a chama se mantém estável ao ralenti (débito mínimo). Parafuso “by-pass” do queimador da placa Nunca desapertar os outros parafusos! REGULAÇÃO DE UM QUEIMADOR DA PLACA a) Gás natural: . Desapertar uma volta do parafuso do “by-pass”. . Acender o queimador e regular o débito de gás no mínimo . Apertar o parafuso do “by-pass” até obter uma chama reduzida, que fique estável quando se passa do máximo para o mínimo (ralenti). b) Gás butano - propano: Para regular, apertar a fundo (sem forçar) o parafuso do “by-pass”, cujo orifício calibrado assegura o débito reduzido.

INSTALAÇÃO: LIGAÇÃO DA PLACA AO GÁS52 O QUEIMADOR ULTRA-RÁPIDO ou 4 COROA - potência 3,5 kW : Utilizar este queimador o mais potente para ferver líquidos e, regra geral, para todos os alimentos que tenham que cozer depressa. O QUEIMADOR RÁPIDO - potência 2,5 kW : Utilizar este queimador para ferver líquidos, para alourar rapidamente carne. O QUEIMADOR SEMI-RÁPIDO - potência 1,75 kW ou AUXILIAR - potência 1kW : Utilizar este queimador para cozinhados mais lentos e para molhos. A grelha de suporte dos recipientes deste queimador serve para elaborar uma cozedura lenta quando o queimador tem uma chama reduzida. - em funcionamento moderado, a chama está apenas em contacto com o espalhador de ferro fundido. Este é o funcionamento ideal para cozinhados que exigem uma cozedura lenta, porque o calor é repartido de forma homogénea pelo fundo do recipiente. Desta forma os alimentos não pegam ao fundo do recipiente. - no funcionamento máximo as chamas aquecem directamente o recipiente qualquer que seja o tipo de cozedura. Para melhor utilização dos queimadores, recomendamos a utilização de recipientes cujos diâmetros não sejam inferiores aos abaixo indicados:

• Não utilizar recipientes com fundo côncavo ou convexo.

• Evitar cozinhar os alimentos com o lume demasiado forte, pois não significa que assim cozam mais depressa; além disso, e porque deste modo os alimentos são violentamente agitados correm o risco de perder uma parte do seu sabor.

• A chama não deve ultrapassar o fundo dos recipientes, o que também representa um desperdício de gás.

• Não colocar um recipiente vazio sobre um queimador ligado. ATENÇÃO: . Quando os queimadores não estão a ser utilizados, a torneira de alimentação geral deve estar fechada. . Não deve ser utilizado um grelhador: as temperaturas atingidas na superfície da placa provocam uma degradação do vidro gerando uma fragilização irreversível.

UTILIZAÇÃO: OS VÁRIOS QUEIMADORES53

Os queimadores têm acendimento automático integrado em cada botão. O acendimento faz-se apenas com uma mão, o que permite, por exemplo, acender os queimadores com uma mão e segurar na outra um utensílio de cozinha. UTILIZAÇÃO:

• Abrir a torneira de chegada do gás.

• Existe uma marca junto a cada botão que permite distinguir o queimador que se pretende utilizar. (exemplo oposto: queimador frente esquerdo)

• Placa com acendimento electrónico integrado nos queimadores

• Carregar e rodar o botão de comando do queimador até à marca . Manter o botão pressionado para que se produzam as faíscas que vão acender o queimador.

• Placa com acendimento electrónico integrado nos queimadores e segurança A segurança por termocorte rápido consiste num dispositivo que corta automaticamente a alimentação do gás do queimador em caso de apagamento acidental da chama.

• Carregar e rodar o botão de comando do queimador até à marca com a chama maior. Manter o botão pressionado para que se produzam as faíscas que vão acender o queimador. Continuar a carregar no botão durante dois segundos para activação da segurança.

• Regular a chama em função do cozinhado que se pretende fazer. Entre as duas posições máximo (chama maior) e mínimo (chama mais pequena) encontram-se todas as outras posições intermédias.

• Para apagar a chama do queimador, colocar o botão na posição de desligado. Nota: - Em caso de falta de corrente, pode acender-se o queimador com fósforo; para tal, carregar e rodar o botão do queimador até à marca com a chama maior. - Se a chama acidentalmente se apagar, basta voltar a acender o queimador como atrás indicado.54

A CHAPA ELÉCTRICA RÁPIDA AUTO-PROTEGIDA de 1500 W. Esta chapa fundida é comandada por um comutado com marcas de 0 a 6. Um termóstato interno corta uma parte da potência alimentada à chapa em caso de um aquecimento anormal como, por exemplo, um funcionamento em vazio. IMPORTANTE :

• Antes de utilizar a chapa eléctrica pela primeira vez, ligue-a à temperatura máxima durante alguns minutos (não coloque nenhum recipiente) de modo a endurecer a camada protectora. UTILIZAÇÃO :

• Para obter os melhores resultados possíveis, comece por regular a potência máxima para a chapa que está a utilizar, reduzindo em seguida para uma potência média, tendo sempre em conta a natureza e o volume dos alimentos a cozinhar.

• O piloto de colocação sob tensão acende-se logo que a chapa eléctrica esteja em funcionamento.

• Para colocar o botão na posição "Stop" rode-o no sentido contrário. LAS DIFERENTES POSIÇÕES DE AQUECIMENTO : As diferentes posições de aquecimento correspondem aproximadamente ás utilizações dadas como exemplo no quadro abaixo indicado : Posições Conselhos ....

Muito lento Para manter um prato quente, derreter manteiga e

2 Lento Para preparar um prato a fogo lento, fazer molho b

4 Médio Maçãs cozidas ao vapor, vegetais frescos, massas

5 Elevado Para cozinhar pratos em lume mais torte, omeleta,

Muito elevado Bifes, costoletas, fritos...55 Conselhos para cozinhar nas chapas eléctricas Para obter os melhores resultados do seu electrodméstico é absolutamente necessário tomar determinadas precauções e respeitar certos requisitos, como os abaixo indicados:

• Utilize recipientes espessos com fundos planos : um fundo perfeitamente plano evita "bolsas" de calor onde os alimentos se "agarram" e permite uma melhor distribuição de energia.

• Assegure-se de que o fundo do recipiente esteja perfeitamente seco : Esta precaução evitará qualquer ataque da chapa causado pela humidade.

• Utilize recipientes cujo diâmetro cubra completamente a chapa : senão estará a desperdiçar energia e, em caso derrame, a chapa é muito rapidamente atacada, dificultando a sua manutenção (ferrugem, residuos ...)

• Nunca ligue uma chapa eléctrica sem um recipiente sobre ela : neste caso, a chapa aquece demadiado e deforma-se, o que impede a obtenção de resultados de cozedura satisfatórios.

• Quando cozinhar com gorduras ou óleo, não se afaste da chapa pois as gorduras e o óleo a altas temperaturas podem inflamar-se rapidamante.

• Quando a chapa está quente, não coloque sobre a chapa folha de aluminio ou recipientes em aluminio ou em plástico. Atenção : Durante o seu funcionamento, a chapa électrica atinge temperaturas elevadas. Preste uma especial atenção à presença de crianças e evite que estas se aproximen da placa. LIMPEZA - CHAPA ELÉCTRICA - Retire todos os resíduos de alimentos. Se necessário, limpe a chapa com um produto abrasivo suave, secando-a completamente. De preferência, poderá ligar a chapa na posição mínima durante um curto período de tempo até que esta esteja seca. Se, acidentalmente, deixar cair substâncias líquidas na chapa, retire o excesso e limpe-a com um pano húmido (não molhado) e, seguidamente, ligue a chapa na posição mínima até a respectiva superficie estar seca. Para manter e preservar o aspecto original, passe um pouco de óleo - poderá ser o óleo utilizado nas máquinas de costura - na superfície da chapa.56 Antes de qualquer operação de limpeza ou de desmontagem, é imperativo: . desligar a placa da corrente eléctrica, . esperar que a placa fique completamente fria (queimadores, placa e grelhas). Nunca utilizar produtos abrasivos, esfregões de arame ou objectos cortantes para limpar a placa. Evitar usar uma esponja demasiado húmida. Recomenda-se a manter afastado da superfície de cozedura tudo o que é susceptível de derreter, tal como objectos plásticos, açúcar ou produtos à base de açúcar.

LIMPEZA DA PLACA DE VIDRO

. Aplicar algumas gotas de produto de limpeza próprio para vetro. . Nas zonas manchadas, caso existam, passar, com mais insistência, um pano macio ou papel de cozinha ligeiramente humedecido. . Lavar, se necessário e limpar depois com um pano macio ou papel de cozinha secos, até a superfície ficar limpa. Se após esta limpeza corrente as manchas continuarem: . Aplicar novamente algumas gotas do produto próprio. . Raspar com um raspador, mantendo um ângulo de 30º em relação à superfície, até as manchas persistentes desaparecerem. Se necessário, lavar. . Limpar com um pano macio ou papel de cozinha secos, até a superfície ficar limpa. . Repetir a operação, se necessário. Se o raspador com lâmina de barbear for utilizado de forma a fazer um ângulo de 30º em relação à superfície não causará quaisquer danos. CONSELHOS: As limpezas frequentes deixam uma camada protectora essencial à prevenção de riscos e desgaste. Certificar-se de que a superfície está limpa, antes de utilizar a placa. Para retirar manchas de água e de calcário, aplicar algumas gotas de vinagre branco ou sumo de limão. Lavar e limpar com papel absorvente e depois utilizar o produto de limpeza próprio para limpeza final. O vidro vitrocerâmico suporta o arrastar dos recipientes de cozinha com fundo plano, mas, apesar de tudo, é aconselhável levantá-los para os deslocar. PLACA Aço esmaltado: Quando o aparelho estiver frio, lavar simplesmente com água e sabão. Passar por água e secar com um pano limpo e seco. A limpeza do esmalte a quente pode fazer com que fique baço. Inox: Lavar simplesmente com água e sabão e passar por água. A utilização dos produtos vulgarmente à venda para limpeza de materiais de inox permite que a placa mantenha o seu aspecto de origem.

Para limpeza regular, aconselha-se que sejam eliminados todos os produtos gordurosos ou queimados com produtos amoniacais ou produtos de limpeza vulgarmente à venda. Desaconselha-se o uso de produtos abrasivos. - Grelhas -e as tampas esmaltadas dos queimadores estão apenas assentes no corpo dos queimadores. Retirar a grelha, retirar as tampas dos queimadores e lavá-las com uma esponja húmida, com um pouco de sabão. Passá-las por água e depois secá-las. Não as mergulhar em água fria imediatamente após a sua utilização, para evitar que o choque térmico danifique o esmalte. - O corpo dos queimadores, se for regularmente limpo, mantém o seu aspecto de origem. Utilizar uma esponja com detergente. Passar por água e depois secar bem. Se os orifícios estiverem obstruídos, escová-los com água e sabão, passá-los por água e depois secálos com um pano limpo. Cada queimador assenta sobre uma base ligeiramente bombada de forma a drenar os líquidos transbordados longe da chama e das zonas quentes, facilitando a manutenção. Aquando da montagem, certificar-se de que as tampas, o corpos dos queimadores e a grelhas estão bem limpos. Ter o cuidado de verificar se cada um destes elementos está devidamente aplicado, antes de voltar a utilizar a placa. Atenção: Não deixar que entre água para o interior dos queimadores. BOTÕES

• Para uma limpeza profunda, os botões podem retirar-se; para tal, puxá-los para cima. Lavá-los com água e sabão, passá-los por água e secá-los bem, antes de os voltar a aplicar.

• Nunca retirar as argolas estanques. Estas foram colocadas na origem e não devem ser retiradas em caso algum. Grelha Tampa queimador Corpo queimador58
