MANUAL DE UTILIZADOR ZHRN641X ZANUSSI

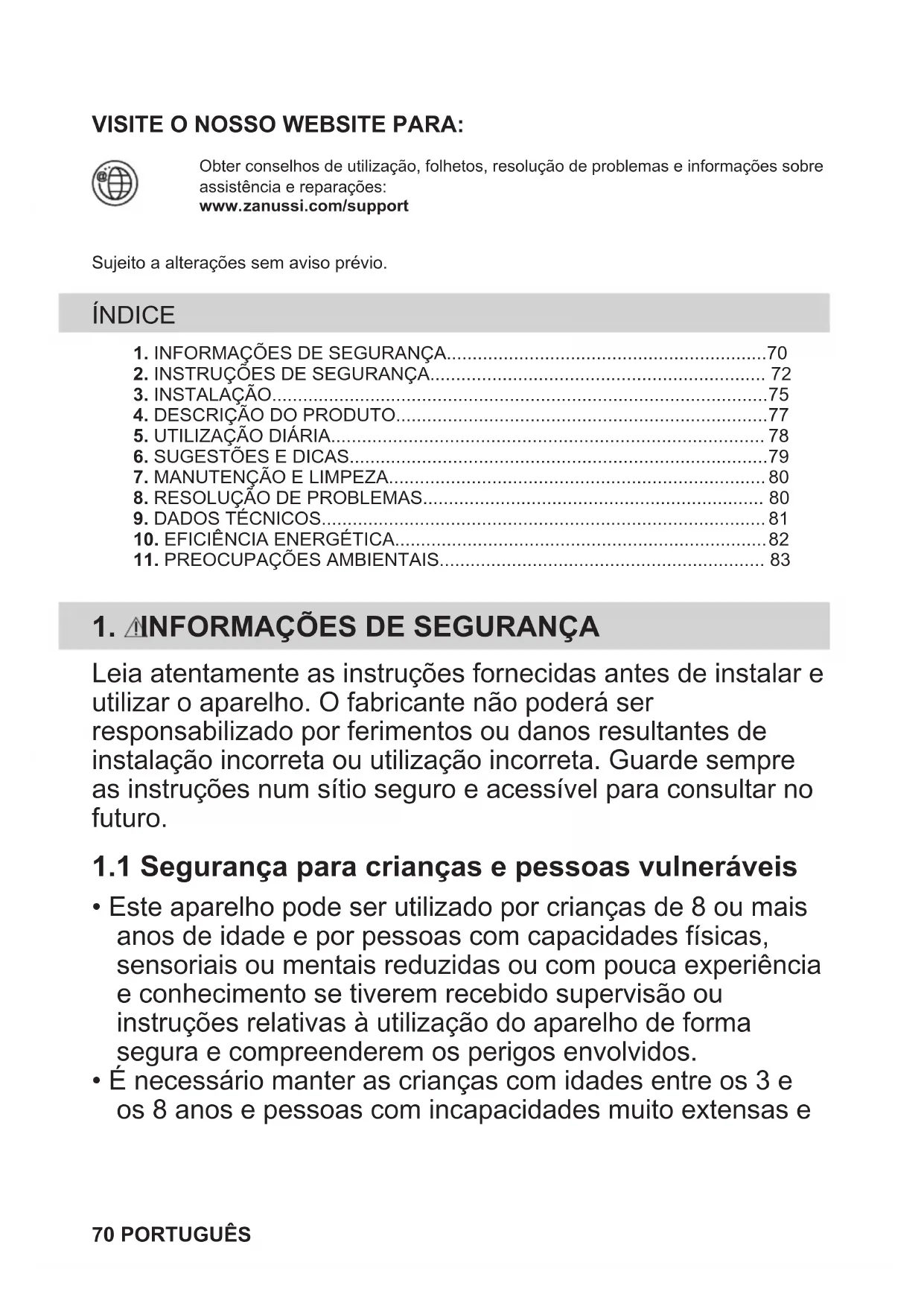

Leia atentamente as instruções fornecidas antes de instalar e utilizar o aparelho. O fabricante não poderá ser responsabilizado por ferimentos ou danos resultantes de instalação incorreta ou utilização incorreta. Guarde sempre as instruções num sítio seguro e acessível para consultar no futuro.

1.1 Segurança para crianças e pessoas vulneráveis

• Este aparelho pode ser utilizado por crianças de 8 ou mais anos de idade e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com pouca experiência e conhecimento se tiverem recebido supervisão ou instruções relativas à utilização do aparelho de forma segura e compreenderem os perigos envolvidos.

• É necessário manter as crianças com idades entre os 3 e os 8 anos e pessoas com incapacidades muito extensas e 70 PORTUGUÊScomplexas afastadas do aparelho, a menos que constantemente vigiadas.

• É necessário manter as crianças com menos de 3 anos de idade afastadas do aparelho, a menos que constantemente vigiadas.

• Não permita que as crianças brinquem com o aparelho.

• Mantenha todos os materiais de embalagem fora do alcance das crianças e elimine-os de forma apropriada.

• AVISO: Mantenha as crianças e os animais domésticos afastados do aparelho quando ele estiver a funcionar ou a arrefecer. As partes acessíveis ficam quentes durante a utilização.

• Se o aparelho tiver um dispositivo de segurança para crianças, recomendamos que o active.

• A limpeza e a manutenção básica do aparelho não devem ser efectuadas por crianças sem supervisão.

• AVISO: O aparelho e as partes acessíveis ficam quentes durante a utilização. Deve ter cuidado para evitar tocar nas resistências de aquecimento.

• AVISO: Deixar cozinhados com gorduras ou óleos na placa sem vigilância pode ser perigoso e resultar em incêndio.

• NUNCA tente extinguir um incêndio com água. Em vez disso, desligue o aparelho e cubra as chamas, por exemplo, com uma tampa de tacho ou uma manta de incêndio.

• ATENÇÃO: O aparelho não pode ser alimentado através de algum dispositivo de comutação externo, como um temporizador, nem pode ser ligado a um circuito que seja ligado e desligado regularmente pelo fornecedor de eletricidade.

• ATENÇÃO: O processo de cozedura tem de ser supervisionado. Um processo de cozedura de curta duração tem de ser supervisionado continuamente. PORTUGUÊS 71• AVISO: Perigo de incêndio: Não coloque objetos sobre as zonas de aquecimento.

• Os objetos metálicos como facas, garfos, colheres e tampas de tacho não devem ser colocados na superfície da placa porque podem ficar quentes.

• Não utilize o aparelho antes de o instalar na estrutura de encastre.

• Não utilize uma máquina de limpar a vapor para limpar o aparelho.

• Se a superfície de vitrocerâmica/vidro apresentar alguma fenda, desative o aparelho e desligue a ficha da tomada elétrica. Se o aparelho estiver ligado à rede elétrica diretamente numa caixa de derivação, desligue o disjuntor no quadro elétrico para desligar o aparelho da alimentação elétrica. Em todo o caso, contacte o Centro de Assistência Técnica Autorizado.

• Se o cabo de alimentação estiver danificado, deve ser substituído pelo fabricante, por um agente de assistência autorizado ou por uma pessoa igualmente qualificada, para evitar perigos.

• AVISO: Utilize apenas proteções de placa que tenham sido concebidas pelo fabricante do aparelho de cozinhar ou recomendadas pelo fabricante do aparelho nas instruções de utilização, bem como as proteções de placa já incorporadas no aparelho caso existam. A utilização de proteções impróprias pode causar acidentes.

AVISO! A instalação deste aparelho tem de ser efetuada por uma pessoa qualificada. AVISO! Risco de ferimentos ou danos no aparelho.

• Retire a embalagem toda.

• Não instale nem utilize o aparelho se estiver danificado.

• Siga as instruções de instalação fornecidas com o aparelho.

• Respeite as distâncias mínimas relativamente a outros aparelhos e unidades.

• Tenha sempre cuidado quando deslocar o aparelho porque ele é pesado. Utilize 72 PORTUGUÊSsempre luvas de proteção e calçado fechado.

• Vede as superfícies cortadas com um vedante para impedir que a humidade cause dilatações.

• Proteja a parte inferior do aparelho contra o vapor e a humidade.

• Não instale o aparelho perto de uma porta ou por baixo de uma janela. Tal evita que a abertura de portas ou janelas faça cair algum tacho quente do aparelho.

• Se o aparelho for instalado por cima de gavetas, certifique-se de que o espaço entre o fundo do aparelho e a gaveta superior é suficiente para permitir a circulação de ar.

• A parte inferior do aparelho pode ficar quente. É necessário instalar um painel de separação feito de contraplacado, material de armário de cozinha ou outro material não inflamável debaixo do aparelho para evitar o acesso à parte inferior.

• O painel de separação tem de cobrir completamente a área sob a placa.

2.2 Ligação eléctrica

AVISO! Risco de incêndio e choque elétrico.

• Todas as ligações eléctricas devem ser efectuadas por um electricista qualificado.

• O aparelho tem de ficar ligado à terra.

• Antes de efectuar qualquer operação de manutenção, certifique-se de que o aparelho está desligado da corrente eléctrica.

• Certifique-se de que os parâmetros indicados na placa de características são compatíveis com as características da alimentação eléctrica.

• Certifique-se de que o aparelho é instalado correctamente. Ligações de cabo de alimentação e ficha (se aplicável) soltas ou incorrectas podem provocar o sobreaquecimento dos terminais.

• Utilize um cabo de alimentação eléctrica adequado.

• Não permita que o cabo de alimentação fique enredado.

• Certifique-se de que a protecção contra choque é instalada.

• Utilize a abraçadeira de fixação para libertar tensão do cabo.

• Não permita que o cabo e a ficha de alimentação (se aplicável) entrem em contacto com partes quentes do aparelho ou com algum tacho quente quando ligar o aparelho a uma tomada próxima.

• Não utilize adaptadores de tomadas duplas ou triplas, nem cabos de extensão.

• Certifique-se de que não causa danos na ficha (se aplicável) e no cabo de alimentação. Contacte um Centro de Assistência Técnica Autorizado ou um electricista para substituir o cabo de alimentação se estiver danificado.

• As protecções contra choques eléctricos das peças isoladas e não isoladas devem estar fixas de modo a não poderem ser retiradas sem ferramentas.

• Ligue a ficha à tomada elétrica apenas no final da instalação. Certifique-se de que a ficha fica acessível após a instalação.

• Se a tomada eléctrica estiver solta, não ligue a ficha.

• Não puxe o cabo de alimentação para desligar o aparelho. Puxe sempre a ficha.

• disjuntores de protecção, fusíveis (os fusíveis de rosca devem ser retirados do suporte), diferenciais e contactores.

• A instalação eléctrica deve possuir um dispositivo de isolamento que lhe permita desligar o aparelho da corrente eléctrica em todos os pólos. O dispositivo de isolamento deve ter uma abertura de contacto com uma largura mínima de 3 mm.

AVISO! Risco de ferimentos, queimaduras e choque elétrico.

• Retire todo o material de embalagem, etiquetas e película protetora (se aplicável) antes da primeira utilização.

• Este aparelho destina-se apenas a uso doméstico.

• Não altere as especificações deste aparelho.

• Certifique-se de que as aberturas de ventilação não ficam obstruídas. PORTUGUÊS 73• Não deixe o aparelho a funcionar sem vigilância.

• Desligue a zona de aquecimento após cada utilização.

• Não coloque talheres ou tampas de panelas sobre as zonas de aquecimento. Podem ficar quentes.

• Não utilize o aparelho com as mãos húmidas ou se ele estiver em contacto com água.

• Não utilize o aparelho como superfície de trabalho ou armazenamento.

• Se a superfície do aparelho apresentar fendas, desligue-o imediatamente da corrente elétrica. Isso evitará choques elétricos.

• Quando coloca alimentos em óleo quente, o óleo pode salpicar. AVISO! Risco de incêndio e explosão

• As gorduras e os óleos podem libertar vapores inflamáveis quando aquecidos. Mantenha as chamas e os objetos quentes afastados das gorduras e dos óleos quando cozinhar com este tipo de produtos.

• Os vapores libertados pelo óleo muito quente podem causar combustão espontânea.

• O óleo usado, que pode conter restos de alimentos, pode inflamar a uma temperatura inferior à de um óleo em primeira utilização.

• Não coloque produtos inflamáveis, ou objetos molhados com produtos inflamáveis, no interior, perto ou em cima do aparelho. AVISO! Risco de danos no aparelho.

• Não coloque nenhum tacho quente sobre o painel de comandos.

• Não coloque uma tampa de panela quente na superfície de vidro da placa.

• Não deixe que os tachos fervam até ficarem sem água.

• Tenha cuidado e não permita que algum objeto ou tacho caia sobre o aparelho. A superfície pode ficar danificada.

• Não ative zonas de aquecimento com um tacho vazio ou sem tacho.

• Não coloque folha de alumínio no aparelho.

• Os tachos de ferro fundido ou alumínio ou que tenham a base danificada podem riscar o vidro ou a vitrocerâmica. Levante sempre estes objetos quando precisar de os deslocar sobre a placa.

• Este aparelho serve apenas para cozinhar. Não pode ser usado para outras funções como, por exemplo, aquecimento de divisões.

2.4 Manutenção e limpeza

• Limpe o aparelho com regularidade para evitar que o material da superfície se deteriore.

• Antes de limpar o aparelho, desligue-o e deixe-o arrefecer

• Não utilize jatos de água ou vapor para limpar o aparelho.

• Limpe o aparelho com um pano macio e húmido. Utilize apenas detergentes neutros. Não utilize produtos abrasivos, esfregões, solventes ou objetos metálicos.

2.5 Assistência Técnica

• Contacte o Centro de Assistência Técnica Autorizado se for necessário reparar o aparelho. Utilize apenas peças sobressalentes originais.

• Relativamente à(s) lâmpada(s) no interior deste produto e às lâmpadas sobressalentes vendidas separadamente: Estas lâmpadas destinam-se a suportar condições físicas extremas em eletrodomésticos, tais como temperatura, vibração, humidade, ou destinam-se a sinalizar informação relativamente ao estado operacional do aparelho. Não se destinam a ser utilizadas em outras aplicações e não se adequam à iluminação de espaços domésticos.

• Contacte a sua autoridade municipal para saber como eliminar o aparelho correctamente. 74 PORTUGUÊS• Desligue o aparelho da alimentação eléctrica.

• Corte o cabo de alimentação eléctrica do aparelho e elimine-o.

3.1 Antes da instalação

Antes de instalar a placa, anote aqui as seguintes informações que pode ver na placa de características. A placa de características encontra-se na parte inferior da placa. Número de série ...........................

3.2 Placas encastradas

Utilize as placas de encastrar apenas após a sua montagem em móveis de encastre ou superfícies de trabalho que cumpram as normas aplicáveis.

• A placa é fornecida com um cabo de ligação.

• Para substituir o cabo de alimentação se estiver danificado, utilize um cabo do tipo: H05V2V2-F que suporta temperaturas de 90 °C ou superiores. Contacte um Centro de Assistência Técnica local.

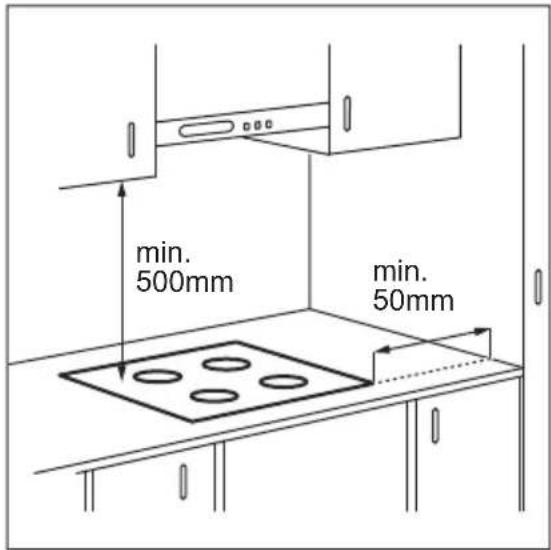

Se instalar a placa debaixo de um exaustor, consulte as instruções de instalação do exaustor para saber qual é a distância mínima que deve existir entre os aparelhos. min. 50mm min. 500mm min.

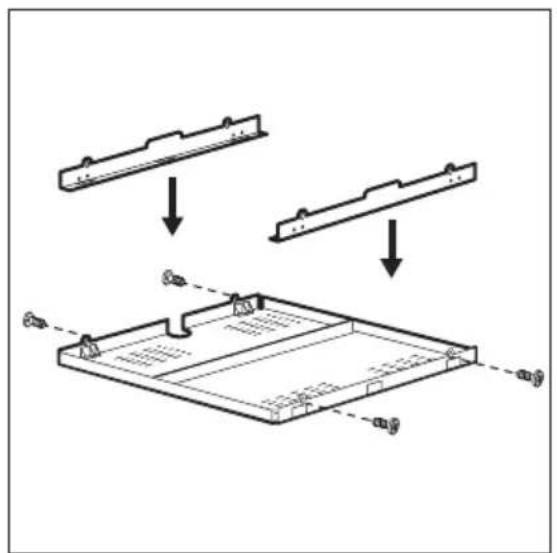

3.5 Caixa de proteção

Se utilizar uma caixa de protecção (acessório adicional), o piso protector directamente por baixo da placa não é necessário. A caixa de protecção acessória pode não estar disponível em alguns países. Contacte o seu fornecedor local. Não pode utilizar a caixa de proteção se instalar a placa por cima de um forno.

76 PORTUGUÊS4. DESCRIÇÃO DO PRODUTO

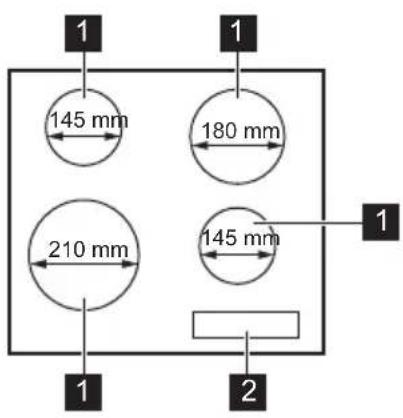

4.1 Disposição da superfície de cozedura

4.2 Disposição do painel de comandos

Utilize os campos do sensor para controlar o aparelho. Os visores, indicadores e sons indicam as funções que estão em funcionamento. Campo do sen‐ sor Função Comentário

Visor Do ciclo A zona de confeção está desativada. A zona de confeção está ativada. PORTUGUÊS 77Visor Do ciclo + dígito Existe uma anomalia. Uma zona de confeção ainda está quente (calor residual). Desativação automática ativo.

4.4 Indicador de calor residual

AVISO! O calor residual pode provocar queimaduras. Os indicadores mostram o nível do calor residual das zonas de confeção que está atualmente a usar. Os indicadores das zonas de confeção adjacentes também podem acender-se, mesmo que não as esteja a usar.

5. UTILIZAÇÃO DIÁRIA

Toque em durante 1 segundo para activar ou desactivar a placa.

5.2 Desativação automática

A função desactiva automaticamente a placa nas seguintes situações:

• Quando todas as zonas de cozedura estão desactivadas,

• Quando, após a activação da placa, não é definido qualquer grau de cozedura,

• Quando ocorrer um derrame ou quando for colocado algum objecto sobre o painel de comandos durante mais de 10 segundos (tacho, pano, etc.). É emitido um sinal sonoro e a placa desativa-se. Retire o objecto ou limpe o painel de comandos.

• Quando não desactiva uma zona de cozedura nem altera o grau de cozedura. Após algum tempo, a indicação acende-se e a placa desactiva-se. Relação entre o grau de cozedura e o tempo ao fim do qual a placa se desactiva: Grau de confeção A placa desactiva-se após , 1 - 2 6 horas

Para selecionar uma zona de cozedura, toque no campo do sensor correspondente a essa zona. O visor mostra o grau de cozedura ( ).

5.4 Grau de cozedura

Seleccione a zona de cozedura. Toque em para aumentar o grau de cozedura. Toque em para diminuir o grau de cozedura. Toque em e simultaneamente para desactivar a zona de cozedura.

• A base do tacho deve ser o mais espessa e plana possível.

• Certifique-se de que os fundos estão limpos e secos antes de os colocar na superfície da placa.

• Para evitar riscos, não deslize ou esfregue o recipiente no vidro cerâmico. Os tachos feitos de aço esmaltado ou que tenham fundos de alumínio ou cobre poderão causar uma alteração de cor na superfície de vitrocerâmica.

6.2 Exemplos de modos de

cozinhar Os dados da tabela servem apenas como referência. Grau de confe‐ ção Utilize para: Tempo (min.) Sugestões

Manter os alimentos cozinhados quen‐ tes. conforme necessário Coloque uma tampa no tacho.

1 - 2 Molho holandês, derreter: manteiga,

em lume brando, aquecer refeições pré-cozinhadas.

25 - 50 Adicione, no mínimo, duas partes de

líquido para uma parte de arroz e me‐ xa os pratos à base de leite a meio do processo.

60 - 150 Até 3 l de líquido mais os ingredien‐

de vitela, costeletas, rissóis, salsichas, fígado, roux, ovos, panquecas, so‐ nhos. conforme necessário Vire a meio do tempo.

5 - 15 Vire a meio do tempo.

7.1 Informações gerais

• Limpe a placa após cada utilização.

• Utilize sempre o acessório com a base limpa.

• Riscos ou manchas escuras na superfície não afectam o funcionamento da placa.

• Utilize um produto de limpeza especial adequado para a superfície da placa.

• Utilize um raspador especial para limpar o vidro.

7.2 Limpeza da placa

• Remover imediatamente: plástico derretido, película de plástico, açúcar e alimentos com açúcar; caso contrário, a sujidade pode provocar danos na placa. Tenha cuidado para evitar queimaduras. Utilize um raspador especial para placas sobre a superfície de vidro em ângulo agudo e desloque a lâmina sobre a superfície.

• Remover quando a placa tiver arrefecido o suficiente: manchas de calcário, água ou gordura e descolorações nas partes metálicas brilhantes. Limpe a placa com um pano húmido e um detergente não abrasivo. Após a limpeza, seque a placa com um pano macio.

• Remover a descoloração metálica brilhante: utilize uma solução de água com vinagre e limpe a superfície de vidro com um pano.

8. RESOLUÇÃO DE PROBLEMAS

Problema Causa possível Solução Não consegue ativar ou utilizar a placa. A placa não está ligada à corrente elétrica ou não está corretamente li‐ gada. Verifique se a placa está corretamente ligada à corrente elétrica. O disjuntor está desligado. Certifique-se de que o disjuntor é a causa da anomalia. Se o disjuntor dis‐ parar diversas vezes, contacte um ele‐ tricista qualificado. Não configure o grau de aquecimen‐ to durante 10 segundos. Ative novamente a placa e defina o grau de aquecimento em menos de 10 segundos. Tocou em 2 ou mais campos do sensor em simultâneo. Toque em apenas um campo do sen‐ sor. Há água ou manchas de gordura no painel de comandos. Limpe o painel de comandos. 80 PORTUGUÊSProblema Causa possível Solução É emitido um sinal acústico e a placa se desliga. É emitido um sinal acústico quando a placa se desliga. Colocou alguma coisa sobre um ou mais campos do sensor. Retire o objeto dos campos do sensor. A placa se desliga. Colocou alguma coisa sobre o cam‐ po do sensor . Retire o objeto do campo do sensor. O indicador de calor residual não acende. A zona não está quente porque foi ativada apenas por pouco tempo ou o sensor está danificado. Se a zona tiver funcionado durante tempo suficiente para ficar quente, fale com o Serviço de após-venda. Os campos do sensor ficam quentes. O tacho é demasiado grande ou co‐ locou-o demasiado perto dos co‐ mandos. Coloque tachos grandes numa das zo‐ nas de aquecimento de trás, se possí‐ vel. e um número acendem-se. A placa apresenta um erro. Desative a placa e ative-a novamente após 30 segundos. Se se ligar no‐ vamente, desligue a placa da corrente elétrica. Após 30 segundos, ligue a placa novamente. Se o problema con‐ tinuar, entre em contacto com um Centro de Assistência Técnica Autori‐ zado. Pode ouvir um som constante. A ligação eléctrica não está correc‐ ta. Desligue a placa da corrente elétrica. Peça a um eletricista qualificado que verifique a instalação. acende-se. A segunda fase da alimentação elé‐ trica está em falta. Verifique se a placa está corretamente ligada à corrente elétrica. Retire o fusí‐ vel, aguarde um minuto e volte a intro‐ duzir o fusível.

8.2 Se não conseguir encontrar uma

solução... Se não conseguir encontrar uma solução para o problema, contacte o seu fornecedor ou um Centro de Assistência Técnica Autorizado. Indique os dados da placa de características. Indique também o código de três letras da placa vitrocerâmica (no canto da superfície de vidro) e a mensagem de erro apresentada. Certifique-se de que utilizou a placa correctamente. Caso contrário, a manutenção efectuada pelo Técnico do Serviço de Assistência ou pelo fornecedor não será gratuita, mesmo durante o período de garantia. As instruções relativas ao Centro de Assistência Técnica e as condições da garantia encontram-se no folheto da garantia.

9.1 Placa de classificação

9.2 Especificações das zonas de confeção

Zona de cozedura Potência nominal (grau de cozedu‐ ra máx.) [W] Diâmetro da zona de cozedura [mm] Dianteira esquerda 2300 210 Traseira esquerda 1200 145 Dianteira direita 1200 145 Traseira direita 1800 180 Para optimizar a cozedura, utilize um tacho com diâmetro não superior ao da zona de cozedura.

10. EFICIÊNCIA ENERGÉTICA

10.1 Informação do produto de acordo com EU 66/2014 válido apenas para

o mercado da UE Identificação do modelo ZHRN641X Tipo de placa Placa encastrada Número de zonas de aquecimento 4 Tecnologia de aquecimento Aquecimento radiante Diâmetro das zonas de aquecimento circulares (Ø) Dianteira esquerda Traseira esquerda Dianteira direita Traseira direita 21,0 cm 14,5 cm 14,5 cm 18,0 cm Consumo de energia por zona de aquecimento (EC electric cooking) Dianteira esquerda Traseira esquerda Dianteira direita Traseira direita 200,1 Wh/kg 188,0 Wh/kg 188,0 Wh/kg 191,6 Wh/kg Consumo de energia da placa (EC electric hob) 191,9 Wh/kg EN 60350-2 - Aparelhos eléctricos domésticos para cozinhar - Parte 2: Placas - Métodos para medir o desempenho

10.2 Poupança de energia

Pode poupar energia todos os dias se adoptar as seguintes sugestões.

• Quando aquecer água, utilize apenas a quantidade necessária.

• Sempre que possível, coloque as tampas nos tachos.

• Coloque o tacho na zona de cozedura antes de a activar.

• O fundo do tacho deve ter o diâmetro igual ao da zona de cozedura.

• Coloque os tachos mais pequenos nas zonas de cozedura mais pequenas.
