MANUAL DE UTILIZADOR C Series C308ASWi KLIPSCH

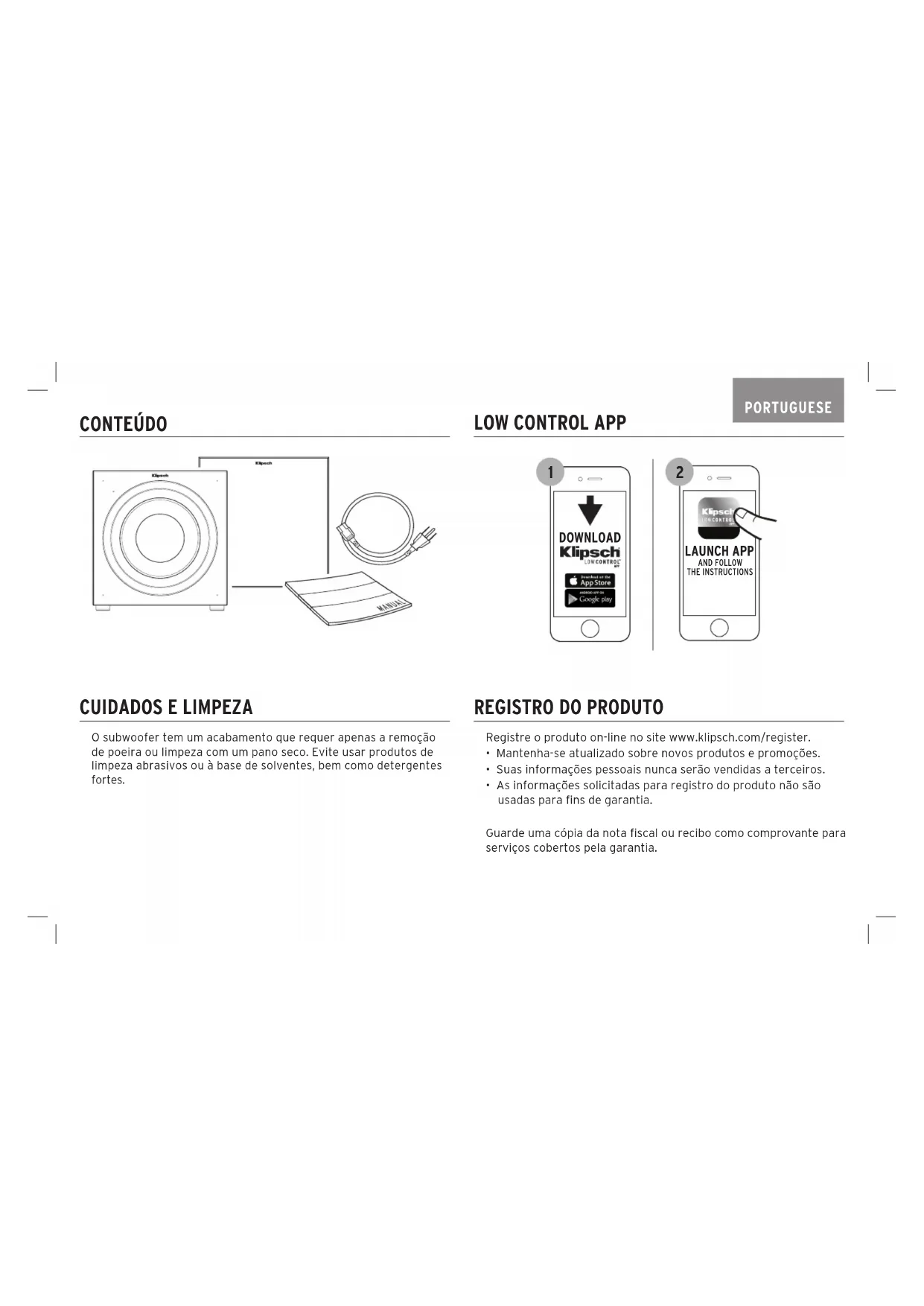

ROUTER *Per impostazione predefinita il subwoofer utilizza DHCPCONTEÚDO PORTUGUESE O subwoofer tem um acabamento que requer apenas a remoção de poeira ou limpeza com um pano seco. Evite usar produtos de limpeza abrasivos ou à base de solventes, bem como detergentes fortes.

Registre o produto on-line no site www.klipsch.com/register.• Mantenha-se atualizado sobre novos produtos e promoções.• Suas informações pessoais nunca serão vendidas a terceiros.• As informações solicitadas para registro do produto não são usadas para fins de garantia. Guarde uma cópia da nota fiscal ou recibo como comprovante para serviços cobertos pela garantia.

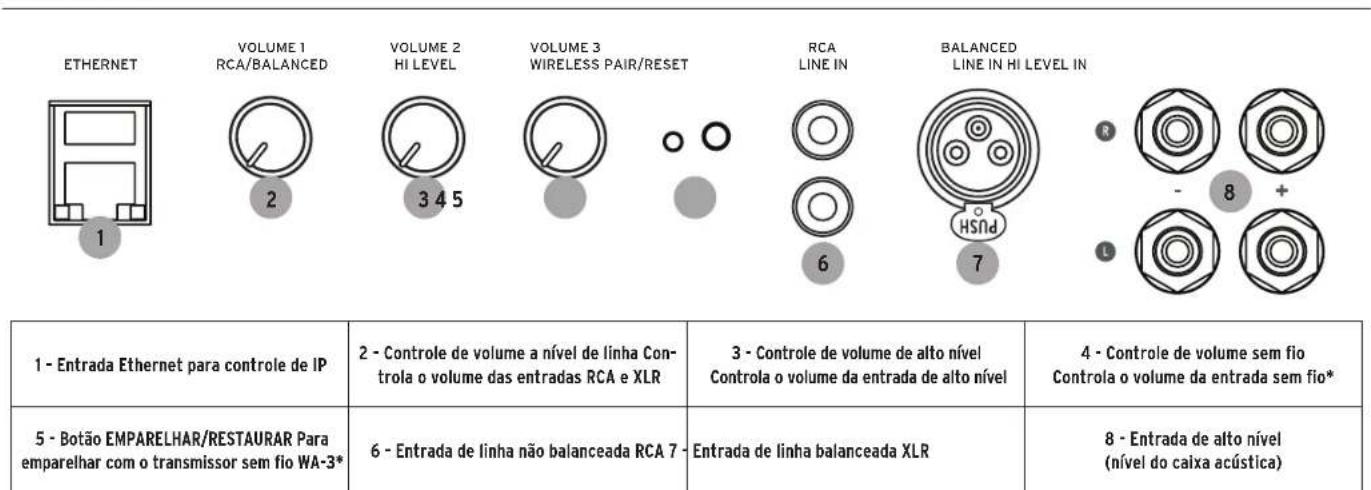

2 - Controle de volume a nível de linha Con-

trola o volume das entradas RCA e XLR

3 - Controle de volume de alto nível

Controla o volume da entrada de alto nível

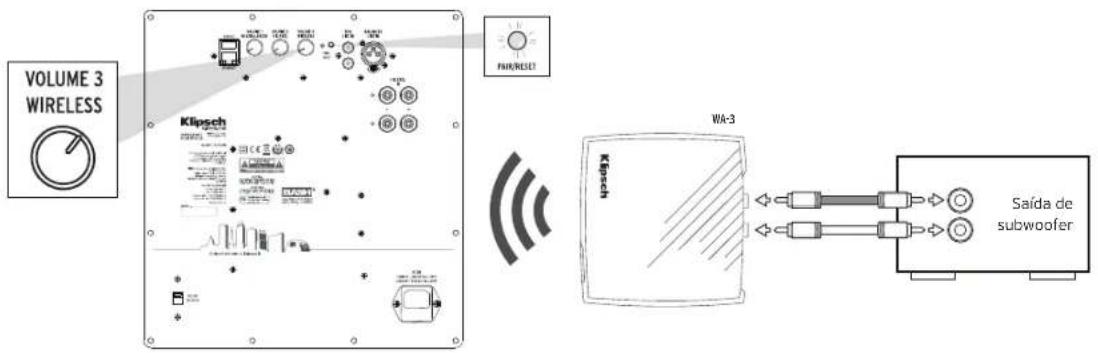

5 - Botão EMPARELHAR/RESTAURAR Para

emparelhar com o transmissor sem fio WA-3*

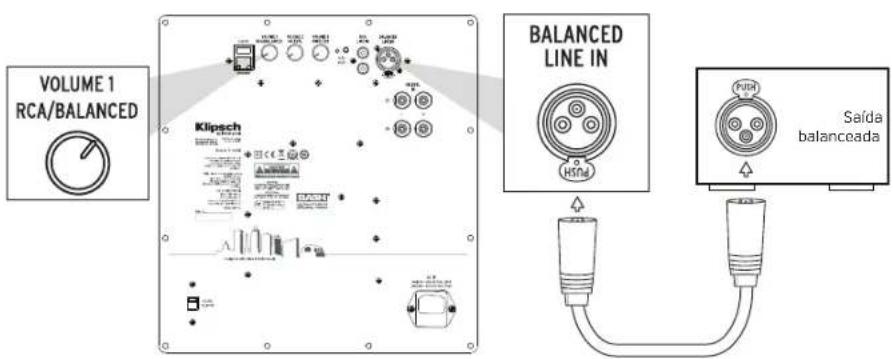

6 - Entrada de linha não balanceada RCA 7 - Entrada de linha balanceada XLR

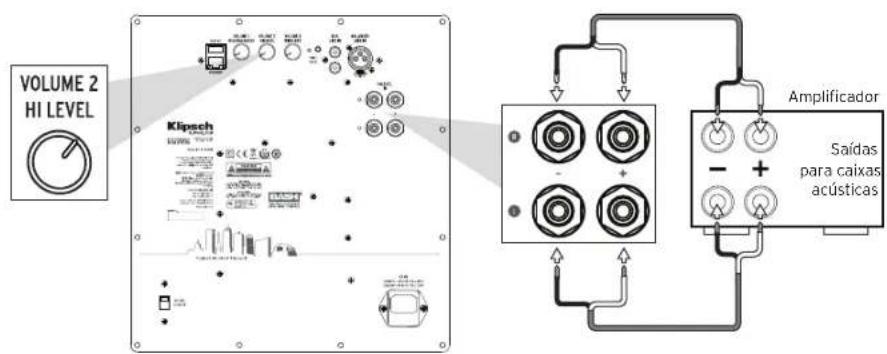

8 - Entrada de alto nível

(nível do caixa acústica) BRANCO Ligado AZUL Ligado, aplicativo conectado LARANJA Atualização do firmware APAGADO Modo de espera CONEXÕES LED FRONTAL ETHERNET VOLUME 1 RCA/BALANCED VOLUME 2 HI LEVEL VOLUME 3

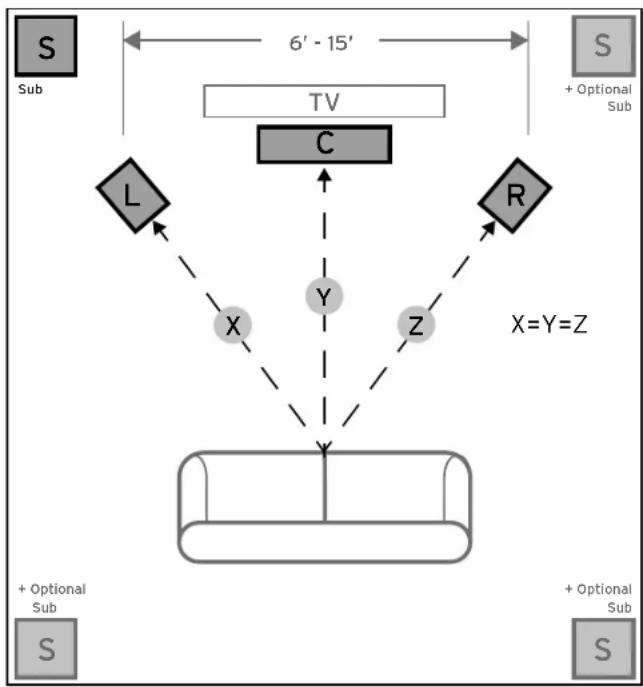

*Consulte o manual do Kit WA-3 para obter mais informaçõesPOSICIONAMENTO DO SUBWOOFER Os subwoofers amplificados da Klipsch® são projetados para reproduzir graves profundos e produzir impacto que dá vida aos filmes e músicas. Normalmente, pode-se obter o desempenho ideal se o subwoofer for colocado em um canto do ambiente, na mesma parede que as caixas acústicas do canal frontal (veja a figura 1). Observe que o posicionamento pode ter um efeito profundo sobre o desempenho do subwoofer amplificado. Se a unidade for colocada em um canto, como sugerido acima, aumentará a reprodução de graves. Se for colocada no meio de uma parede, ou em um espaço aberto no ambiente, a reprodução de graves diminuirá. Experimente várias configurações de posicionamento e de controle para encontrar a mais adequada para o tipo de ambiente e sua preferência. Ao escolher a localização do subwoofer, não se esqueça de que será necessário ligar o amplificador integrado do subwoofer em uma tomada elétrica de CA.

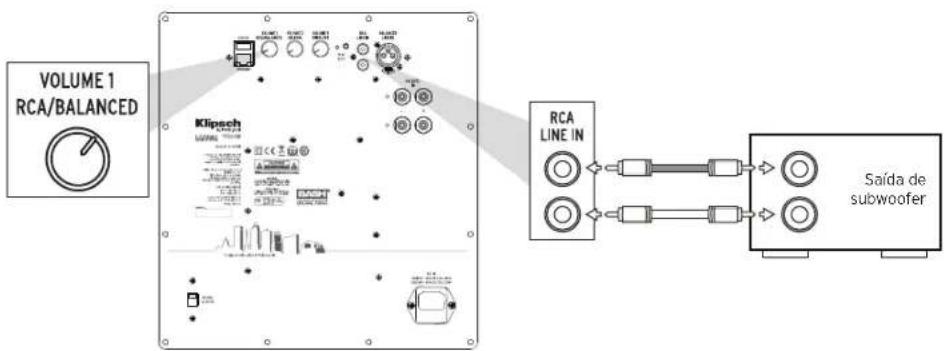

ENTRADA NÃO BALANCEADA

3. Siga as instruções

CORREÇÃO AUTOMÁTICA DE AMBIENTE

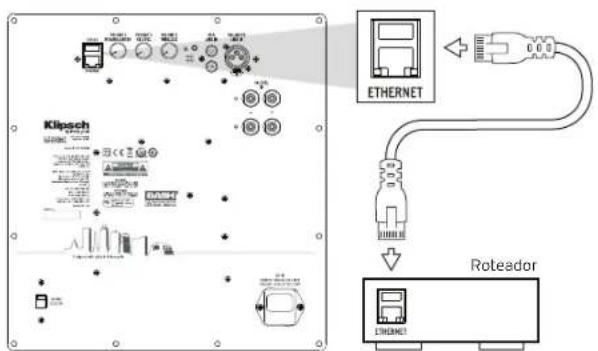

Os drivers de controle estão disponíveis em klipsch.com/cseries Roteador
