MANUAL DE UTILIZADOR G40AC GREENWORKS

MANUAL DE UTILIZAÇÃO

KÄYTTÄJÄN KÄSIKIRJA

INSTRUKTIONSBOK

INSTRUKCJA OBSŁUGI

Leia e compreenda as etiquetas e o manual da ferramenta. O desrespeito disto pode provocar morte ou lesões físicas graves.

Guarde estas instruções.

1. SEGURANÇA NA ÁREA DE TRABALHO

a. Mantenha a sua área de trabalho limpa e bem iluminada. As áreas e os bancos de trabalho desordenados são mais susceptíveis de causar acidentes. O chão não deve estar escorregadio devido à presença de cera ou pó.

b. Não opere ferramentas eléctricas em atmosferas explosivas, como na presença de líquidos, gases ou poeiras inflamáveis. As ferramentas eléctricas produzem faíscas que podem inflamar o pó ou fumos.

c. Mantenha as pessoas, crianças e visitantes longe enquanto estiver a utilizar a máquina.

d. As ferramentas eléctricas produzem faíscas que podem inflamar o pó ou fumos. Mantenha as pessoas, crianças e visitantes longe enquanto estiver a utilizar a máquina. As distracções podem levá-lo a perder o controlo.

e. Utilize a estação de ar numa área aberta a, pelo menos 600 mm, de distância de qualquer parede ou objecto que possa restringir o fluxo de ar fresco às aberturas de ventilação.

1. SEGURANÇA ELÉCTRICA

a. Evite o contacto corporal com superfícies ligadas a terra, como tubos, radiadores, ranges e refrigeradores. Existe o risco de descarga eléctrica se o seu corpo está ligado à terra.

b. Não exponha as ferramentas eléctricas à chuva ou a condições de humidade. Se entra água numa ferramenta eléctrica aumentará o risco de descargas eléctricas.

c. Não dê um uso inadequado ao cabo. Nunca use o cabo para transportar a ferramenta nem para desligar a tomada de corrente. Mantenha o cabo afastado de fontes de calor, óleo, extremidades afiadas ou peças móveis. Substitua os cabos danificados imediatamente. Os cabos danificados fazem aumentar o risco de choque eléctrico.

d. Ao utilizar uma ferramenta eléctrica em exteriores, utilize um cabo extensível marcado com "W-A" ou "W". Estes cabos estiverem concebidos para uso em exteriores e para reduzir o risco de descargas eléctricas.

3. SEGURANÇA PESSOAL

a. Utilize um equipamento de segurança adequado. Use sempre protecção para os olhos. Máscara contra poeira, sapatos de segurança antiderrapantes, capacete rígido ou protecção auditiva devem ser usados nas condições adequadas.

b. Use sempre protecção para os olhos com escudos laterais, bem como protecção auditiva. A falta de cumprimento desta instrução pode ocasionar a projecção de corpos estranhos para os olhos e outras eventuais lesões graves.

c. O empresário e/ou utilizador devem assegurarse de utilizar óculos de protecção adequados.

d. Recomenda-se uma máscara de segurança de visão ampla sobre óculos de segurança o que proporcionará uma protecção contra as partículas despedidas a partir da frente e das partes laterais.

e. Verifique a compatibilidade dos acessórios antes de os utilizar.

f. Leia e compreenda o manual de instruções para saber como utilizar os acessórios ou ferramentas pneumáticas antes de os usar.

g. Em determinados ambientes será necessária protecção de segurança adicional. Por exemplo, a área de trabalho pode incluir exposição a um nível de ruído que possa causar danos auditivos. O empresário e o utilizador devem assegurar-se de dispor de dispositivos de protecção auditiva e

Português

de que os utilizadores e pessoas que se encontram na área de trabalho os utilizem. Alguns ambientes requerem o uso de capacetes de protecção.

h. Mantenha-se alerta, preste atenção àquilo que está a fazer e utilize o senso comum ao operar uma ferramenta. Não use a ferramenta quando estiver cansado ou sob a influência de drogas, álcool ou medicação. Um momento de distracção durante a operação de ferramentas eléctricas pode resultar em lesões físicas graves.

i. Vista-se adequadamente. Não use roupas largas ou jóias. Conter cabelo comprido. Mantenha o cabelo, a roupa e as luvas longe das peças móveis. A roupa solta, jóias ou o cabelo comprido podem fica presos nas peças móveis.

j. Não se aproxime em demasia. Mantenha sempre o equilíbrio e a posição dos pés adequada. Um bom apoio e equilíbrio permitem um melhor controlo da ferramenta em situações inesperadas.

k. Não utilize um escadote ou outro suporte instável. Uma postura estável sobre uma superfície sólida permite um melhor controlo da ferramenta em situações inesperadas.

I. Este aparelho pode ser utilizado por crianças de 8 anos ou mais e por pessoas com incapacidade física, sensorial ou mental ou falta de experiência e conhecimento, caso tenham sido supervisionadas ou instruídas sobre o uso do aparelho de forma segura e compreendam os riscos envolvidos. As crianças não devem brincar com o aparelho. A limpeza e manutenção pelo utilizador não deve ser feita por crianças sem supervisão

1. USO E CUIDADO DA FERRAMENTA

a. Não ultrapasse o nível de pressão de nenhum componente no sistema.

b. Proteja as tubagens de material e as de ar de danos ou perfurações. Mantenha a mangueira e o cabo de alimentação longe de objectos afiados, derrames de produtos químicos, óleos, solventes e chão molhado.

c. Verifique se as mangueiras estão fracas ou desgastadas antes de cada utilização, assegurando-se que todas as ligações estão firmes. Não use a unidade avariada.

d. Compre uma nova mangueira ou notifique a um centro de assistência autorizada para que proceda à sua revisão ou reparação.

e. Liberte toda a pressão do sistema lentamente. O pó e os detritos podem ser prejudiciais.

f. Mantenha as ferramentas inactivas fora do alcance das crianças e outras pessoas não capacitadas para o seu uso. As ferramentas são perigosas em mãos de pessoas inexperientes.

g. Utilize as ferramentas com cuidado. Siga as instruções de manutenção. As ferramentas que receberam uma manutenção adequado são mais fáceis de controlar.

h. Verifique se as peças móveis estão bem alinhadas ou presas, se há peças partidas e quaisquer outras situações que possam afectar o funcionamento da ferramenta. Se estiver danificada, leve a ferramenta ao serviço

i. Muitos acidentes são causados por ferramentas que não receberam manutenção adequada.

j. Nunca dirija a ferramenta para si ou para outros.

k. Mantenha a parte exterior da estação de ar seca, limpa e sem óleo nem massa lubrificante. Utilize sempre roupa limpa quando estiver a limpar. Nunca utilize fluidos de travões, gasolina, produtos à base de petróleo ou quaisquer solventes fortes para limpar a unidade. O respeito por esta norma reduzirá o risco de deterioração do revestimento plástico.

1. ASSISTÊNCIA

a. As tarefas de serviço devem ser realizadas apenas por pessoal qualificado. Tarefas de serviço ou manutenção realizadas por pessoal não qualificado podem causar um risco de lesão.

b. Desligue a alimentação eléctrica, abra a válvula de drenagem para descomprimir o tanque e permitir o escoamento de água e deixe o compressor de ar arrefecer ao toque antes de efectuar reparações. Gire o regulador de pressão completamente à esquerda depois de apagar o compressor.

c. Ao realizar serviços de manutenção, use apenas peças de substituição idênticas. Siga as instruções na secção sobre manutenção deste manual. O uso de peças não autorizadas ou não seguir as instruções de manutenção pode provocar um risco de lesão.

REGRAS ESPECIAIS DE SEGURANÇA

1. Conheça a sua estação de ar. Leia com atenção o manual de funcionamento. Aprenda as aplicações e as limitações do produto, assim como os possíveis perigos específicos relacionados com o mesmo. Reduz assim os riscos de choque eléctrico, de incêndio ou de ferimentos graves.

2. Drene o tanque de mistura após a utilização em cada dia. Se a unidade não for usada por algum tempo, o melhor é deixar a válvula de drenagem aberta até ao momento em que se vai utilizar. Tal permitirá que a humidade se drene por completo e ajude a evitar a corrosão no interior do depósito.

3. Risco de fogo ou explosão. Não pulverize líquidos inflamáveis numa área confinada. A área onde se vai pulverizar deve estar bem ventilada. Não fume ao mesmo tempo que pulveriza nem pulverize em locais onde há presença de faísca ou chama. Mantenha as estações de ar tão longe da zona de pulverização

Português

quanto seja possível, pelo menos a 4.6 m da área de trabalho e todos os vapores explosivos.
4. Risco de explosão. Não ajuste o regulador de modo a provocar uma pressão de saída superior à pressão máxima marcada no acessório e/ou no artigo a ser insuflado. Nunca use uma pressão superior a 8 bar.
5. Utilize um manómetro periodicamente ao encher um elemento no intuito de controlar a pressão do ar.
6. A máquina estará ligada a um dispositivo de protecção do circuito (fusível ou interruptor automático). O dispositivo de protecção estará configurado para 10 A de corrente, e o utilizador deverá fazer os testes necessários de acordo com a cláusula 18.2.2 da norma EN 60204-1:2006 para verificar se o dispositivo de protecção é adequado para o seu uso.
7. Para reduzir o risco de descargas eléctricas, não exponha a máquina à chuva (água) ou ao pó; guarde-a em casa.
8. Inspeccione o depósito anualmente para verificar que não haja óxido, orifícios ou outras imperfeições que possam comprometer a segurança do depósito. Nunca solde ou perfure o depósito de ar.
9. Assegure-se de que a mangueira está livre de obstruções. As mangueiras enroladas ou emaranhadas pode provocar a perda de equilíbrio e pode ficar danificado.
10. Utilize a estação de ar só para o uso previsto. Não altere nem modifique a concepção ou a função da unidade face ao original.
11. Tenha sempre presente que uma má utilização e um manuseamento inadequado desta ferramenta pode provocar lesões em si próprio e em outros.
12. Nunca caminhe nem fique sobre o banco de trabalho. Reduz assim os riscos de ferimentos graves.
13. Nunca deixe sem atenção uma ferramenta com a mangueira de ar em espiral acoplada.
14. Não opere esta ferramenta se a mesma não exibir um aviso legível.
15. Não continue a utilizar uma ferramenta ou uma mangueira com fuga de ar ou que não funcione adequadamente.
16. Desligue sempre o fornecimento de ar e a alimentação eléctrica antes de fazer quaisquer ajustes, manutenção ou quando a ferramenta não está em utilização.
17. Não tente puxar nem transportar a estação de ar pela mangueira.
18. A ferramenta pode requerer um maior consumo de ar que o que a estação de ar é capaz de proporcionar.

1. Respeite sempre todas as normas de segurança recomendadas pelo fabricante da sua ferramenta de ar, bem como de todas as regras de segurança da estação de ar. Reduz assim os riscos de ferimentos graves.
2. Nunca dirija um jacto de ar comprimido para pessoas ou animais. Tenha cuidado de não dirigir o fluxo de ar com pó e sujidade para si próprio ou para outrem. O respeito por esta norma reduzirá o risco de lesões graves.
3. Não use esta estação de ar para pulverizar químicos. Os pulmões podem danificar-se pela inalação de fumos tóxicos. Em ambientes com pó ou ao pulverizar tinta poderá ser necessário usar um respirador. Não transporte enquanto pinta.
4. Inspeccione os cabos e as mangueiras da ferramenta periodicamente e, se estiverem danificados, leve-os a reparar no centro de assistência autorizada da sua localidade. Deve saber sempre onde se encontra o cabo. Reduz assim os riscos de choque eléctrico.
5. Verifique se existem peças danificadas. Antes de qualquer outro uso da estação de ar ou ferramenta de ar, uma protecção ou qualquer outra peça que esteja danificada deve ser cuidadosamente verificada para determinar que irá funcionar adequadamente e que executa a função a que se destina.
6. Confirme o alinhamento das peças móveis, a união das peças móveis, a ruptura de peças, montagem e quaisquer outras condições que possam afectar o funcionamento. Um protector da lâmina ou qualquer outra peça danificada deve ser reparado ou substituído por um Centro de Serviço Autorizado Ryobi. Reduz assim os riscos de choque eléctrico, de incêndio ou de ferimentos graves.

Português

1. Este equipamento incorpora peças, como interruptores de ruptura, recipientes, e similares que tendem a produzir arcos ou faíscas e, deste modo, se se localiza numa garagem, deverá ser um lugar ou recinto previsto para este efeito, ou deveria estar a 460 mm ou mais acima do chão.
2. Nunca guarde a ferramenta quando estiver ligada ao ar. Armazenar a ferramenta com o fluxo de ar ligado pode dar lugar a um incêndio inesperado e eventuais lesões graves.
3. Proteja os seus pulmões. Use uma protecção facial ou uma máscara anti-poeiras se o trabalho provocar poeiras. Reduz assim os riscos de ferimentos graves.
4. Não opere as mangueiras enroladas de ar acima da pressão nominal. Reduz assim os riscos de ferimentos graves.
5. Se o cabo de alimentação estiver danificado, deverá ser substituído unicamente pelo fabricante ou por um centro de serviço autorizado para evitar riscos.
6. Guarde estas instruções. Consulte as instruções de forma frequente e utilize-as para instruir outras pessoas que possam utilizar esta ferramenta. Se emprestar esta ferramenta, assegure-se de que o novo utilizador recebe também estas instruções.
7. Utilize a ferramenta em frente ao painel de controlo.
8. Quando a máquina está em funcionamento, muitas peças podem fazer que esta adquira uma temperatura alta. Use o equipamento necessário de protecção pessoal, como luvas, para evitar lesões derivadas de uma temperatura alta.
9. O interruptor de alimentação tem que estar na posição off (desligado) antes de introduzir novamente a bateria.

ESPECIFICAÇÕES

Capacidade do tanque de ar	2 L
Fornecimento de ar	40 L/min
Pressão de ar	8 bar máx.
Manómetro do depósito	40 mm diameter
Manómetro regulador	40 mm diameter
Peso líquido	5.2 kg
Ambiente de trabalho	+5~40 °C
Humidade	< 50 %
Altitude	≤ 1000 m
Ambiente de armazenagem	-25~+55 °C
Corrente nominal	6 A
Velocidade do motor	4600 rpm.

CONHEÇA A SUA ESTAÇÃO DE AR

Ver figura 1.

O uso seguro deste produto requer uma compreensão da informação sobre o produto e deste manual de funcionamento, bem como um conhecimento do trabalho que vai realizar. Antes de utilizar a sua lixadeira, familiarize-se com todas as suas funcionalidades e especificidades no plano da segurança.

Pega de transporte

A estação de ar tem uma asa para facilitar o transporte.

Válvula de drenagem

A válvula de drenagem do tanque serve para drenar a condensação e ajudar a prevenir a corrosão do tanque.

Bomba sem aceite

A bomba sem óleo reduz a necessidade de manutenção.

Botão do regulador de pressão

Utilize o botão regulador de pressão para ajustar a quantidade de ar que é emitida através da mangueira. Ao pulsar o botão irá bloqueá-lo no lugar. Isto evita o movimento do botão causado pela vibração durante o uso.

Acoplador rápido

A estação de ar tem um acoplador de ligação rápida de 6.4 mm localizado na parte lateral da unidade.

Manómetro regulador

A pressão actual dos tubos apresenta-se no manómetro regulador. Esta pressão pode-se ajustar girando o botão do regulador de pressão.

A válvula de segurança foi concebida para libertar ar automaticamente se a pressão do depósito exceder o nível máximo fixado.

O manómetro do depósito indica a pressão do ar que há no depósito.

Armazenamento vertical

O compressor de ar foi concebido para ser armazenado em segurança na posição horizontal ou vertical.

Português

OPERAÇÃO

CONECTAR A MANGUEIRA DE AR AO COMPRESSOR

1. Com a sua mão esquerda, empurre o conector rápido na direção da estrutura do compressor.

2. Instale firmemente a parte do conector rápido macho da mangueira de ar no conector rápido fêmea e liberte o conector rápido fêmea ao bloquear a mangueira no lugar.

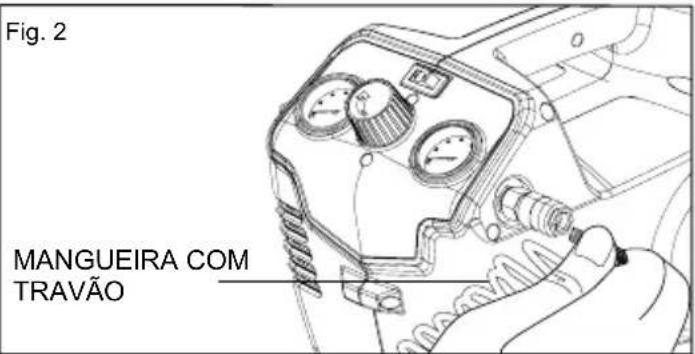

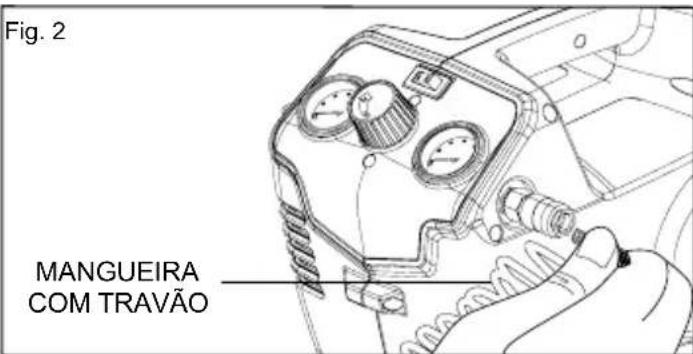

Fig. 2 MANGUEIRA COM TRAVÃO

NOTA: Ao conectar ou desconectar a mangueira de ar, remova o ar do tanque.

OPERAÇÃO

BATERIA (vendida separadamente)

IMPORTANTE! A bateria não está carregada quando é comprada. Antes de utilizar o compressor de ar pela primeira vez, coloque a bateria no carregador de bateria e deixe carregar. Certifique-se que lê todas as precauções de segurança e siga as instruções na secção Carregador de bateria. (vendido separadamente)

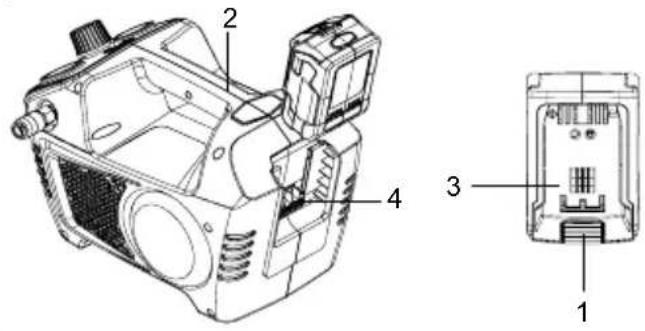

Para instalar (ver Figura 2).

1. Alinhe a lingueta (3) da bateria com a cavidade (4) na estrutura do compressor de ar. (vendida separadamente)
2. Segure com firmeza no compressor de ar (2).
3. Empurre a bateria na direção da pega até que a trava se bloqueie no lugar. (vendido separadamente)
4. Não utilize força ao inserir a bateria. Deve deslizar para a posição e fazer "clique". (vendida separadamente)

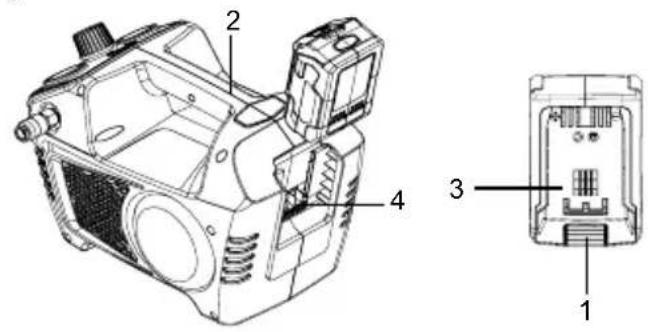

Para remover (ver Figura 2).

1. Empurre o botão da trava (1) da bateria para baixo e segure. (vendida separadamente)
2. Segure com firmeza no compressor de ar (2) e puxe a bateria para fora da estrutura. (vendida separadamente)

Nota: A bateria encaixa perfeitamente na pega para prevenir um desalojamento acidental. Pode precisar de um forte puxão para a remover. (vendida separadamente)

Fig. 4

• Substitua a bateria ou o carregador de imediato caso o revestimento da bateria ou o cabo do carregador se danifiquem. (vendida separadamente)
• Verifique se o interruptor se encontra na posição OFF antes de inserir ou retirar a bateria. (vendida separadamente)
• Verifique se a bateria foi removida e se o interruptor está na posição OFF antes de inspecionar, ajustar ou realizar uma manutenção em qualquer parte do soprador.
• Leia, compreenda e siga as instruções que constam na secção intitulada o Procedimento de Carregamento.
• Se a fuga evoluir, os eletrólitos libertados são corrosivos e tóxicos. NÃO PONHA a solução nos olhos ou na pele e não a engula.
  NÃO coloque estas baterias no seu lixo doméstico. A bateria tem que ser retirada do aparelho antes de este ser eliminado.

ARRANQUE

1. Antes de cada arranque, certifique-se de que o interruptor se encontra na posição OFF
2. Coloque o compressor de ar sobre uma superfície plana e nivelada.
3. Liberte a pressão do sistema. Retire a humidade do depósito de ar abrindo lentamente a válvula de drenagem depósito de ar rondando no sentido contrário aos ponteiros do relógio. Assim que toda a humidade tenha sido drenada, feche o encaixe com fiemeza.

NOTA: O tanque do ar não irá pressurizar enquanto a válvula de drenagem estiver aberta.

1. Rode o manípulo regulador de pressão totalmente no sentido contrário ao dos ponteiros do relógio para fechar o fluxo de ar da porta de saída de ar.

2. Conecte a mangueira de ar e os acessórios.

AVISO

Demasiada pressão de ar representa um risco de explosão. Verifique a classificação de pressão máxima do fabricante para ferramentas de ar e acessórios. A pressão de saída do regulador nunca pode exceder a classificação de pressão máxima.

Portuguê

1. Insira a bateria no compressor de ar firmemente. (vendida separadamente)
2. Ligue o compressor para ON movendo o interruptor para a posição AUTO/ ON e deixe que a pressão do tanque se acumule. Assim que a pressão do ar tenha alcançado a pressão máxima predefinida (pressão “limite”), o aparelho desligar-se-á automaticamente.
3. Rode lentamente o manípulo regulador de pressão no sentido dos ponteiros do relógio para abrir o fluxo de ar da porta de saída de ar até que a pressão de saída desejada seja alcançada.

Fig. 5

TANQUE DE AR MANÓMETRO SAÍDA DA FERRAMENTA MANÓMETRO

ABRIR

NOTA: O compressor de ar será reiniciado automaticamente quando a pressão no tanque de ar cair abaixo da pressão mínima predefinida (pressão "inicial").

PERIGO

Não desmonte a válvula de verificação, as válvulas de drenagem do tanque ou a válvula de alívio de segurança com ar no tanque – sangre o tanque. A não despressurização do tanque pode provocar uma explosão e/ou lesões físicas graves.

AVISO

Não permita que a familiaridade com as ferramentas o deixem descuidado. Nunca se esqueça que basta um segundo de falta de atenção para se ferir gravemente.

AVISO

Use sempre protecção para os olhos com escudos laterais. A falta de cumprimento desta instrução pode ocasionar a projecção de corpos estranhos para os olhos e outras eventuais lesões graves.

AVISO

Este equipamento incorpora peças, como interruptores de ruptura, recipientes, e similares que tendem a produzir arcos ou faíscas e, deste modo, se se localiza numa garagem, deverá ser um lugar ou recinto previsto para este efeito, ou deveria estar a 460 mm ou mais acima do chão.

AVISO

Não coloque qualquer ferramenta na extremidade aberta da mangueira até o arranque ter sido completado. A colocação prematura de uma ferramenta pode fazer a máquina arrancar provocando lesões graves.

CAUTELA

Não utilize num ambiente com pó ou contaminado de outro modo. Utilizar a estação de ar neste tipo de ambiente pode causar danos na unidade.

APLICAÇÕES

As estações de ar são utilizadas com uma variedade de aplicações de sistema de ar. As mangueiras, conectores, ferramentas de ar e acessórios devem ser compatíveis com as capacidades da estação de ar.

Deve utilizar este produto para os fins indicados a seguir:

• funciona com algumas ferramentas pneumáticas
• funciona com acessórios de ar como injectores de ar e injectores
• funciona com pintura accionadas por ar para pulverizar produtos

AUTO/APAGAR

Ver figura 7.

Gire o interruptor de acender para a posição de automático (I) para fornecer energia à estação. gire o interruptor de acender até à posição de desligar (O).

NOTA: Quando a estação se encontra na posição auto (I), a estação de ar automaticamente acender-se-á de novo quando a pressão do depósito de ar cair abaixo do limite de pressão pré-estabelecido. Também se apagará de novo quando a pressão máxima for alcançada.

Portuguê

RESTABELECIMENTO DA ESTAÇÃO DE AR

Quando a amperagem da estação de ar excede a amperagem especificada, a estação de ar será apagada automaticamente.

1. Desligue a estação de ar.
2. Deixar que a unidade arrefeça e para restabelecer o gatilho.

NOTA: Se o protector de sobrecarga se activar, deve deixar que o motor arrefeça durante 30 minutos.

1. Ligue a estação de ar.

AVISO

Nunca exceda a pressão nominal da ferramenta acima do recomendado pelo fabricante. Quando se utiliza esta estação de ar como um dispositivo de enchimento, siga sempre as directrizes de enchimento máximo indicadas pelo fabricante do elemento que se enche.

AVISO

Verifique sempre se o interruptor está na posição de desligado (O) e se o regulador de pressão tem uma leitura de zero bar antes de trocar ferramentas de ar ou de desligar a mangueira da tomada de ar. A não despressurização do tanque pode provocar uma explosão e/ou lesões físicas graves.

LIGUE/DESLIGUE AS MANGUEIRAS À ESTAÇÃO DE AR

Ver figura 7 - 9.

Ao ligar uma pistola de pregos de ar pneumática ou qualquer outra ferramenta pneumática, continue sempre o processo de acendimento recomendado pelo fabricante. Ao ligar ou desligar uma mangueira da estação de ar, faça sempre o seguinte.

1. Assegure-se que o interruptor auto/off está na posição desligado (off) (O).
2. Confirme que a tomada de pressão está em zero bar fazendo rodar completamente o botão do regulador para a esquerda de modo a reduzir totalmente a pressão de ar na tomada.
   NOTA: Ao girar o botão em sentido horário aumentase a pressão do ar à saída. Girando para a esquerda reduz-se a pressão de ar à saída.
3. Prenda a mangueira de ar enrolada ao acoplador na parte lateral da estação de ar.
4. Ligue o interruptor de alimentação na posição auto (I).
5. Deixe que a unidade atinja a pressão máxima conforme indicado no manómetro do tanque de pressão.
6. Ajuste o regulador à pressão desejada girando o botão do regulador de pressão. A pressão do regulador

Para desligar uma mangueira de ar em espiral:

1. Confirme se a tomada de pressão está em zero bar.
2. Ao desligar uma mangueira de um acoplador rápido de, fixe sempre firmemente o extremo da mangueira.
3. Puxe para trás da mangueira do acoplador rápido de.
4. Agarrando-o firmemente, extraia o acessório de ligação rápida que está ligado ao acoplador rápido.
5. Colocar ou retirar ferramentas pneumáticas da estação de ar.

NOTA: Cada ferramenta é diferente. Consulte as instruções do fabricante antes de utilizar uma ferramenta em posição sentada.

AVISO

Risco de explosão. Não ajuste o regulador de modo a provocar uma pressão de saída superior à pressão máxima marcada no acessório e/ou no artigo a ser insuflado. Nunca use uma pressão superior a 9.3 bar. O desrespeito por isto pode provocar lesões físicas graves.

AVISO

As ferramentas eléctricas podem requerer maior consumo de ar do que aquele que esta estação de ar é capaz de produzir. Verifique a ferramenta manualmente para evitar danos na ferramenta ou o risco de lesões físicas.

1. Ligue as mangueiras à estação de ar.
2. Controle o nível do fluxo de ar com o botão do regulador de pressão.
   NOTA: Use sempre o nível mínimo de pressão necessário para a sua ferramenta. A utilização de uma pressão superior À necessária irá drenar o ar do tanque mais rapidamente e fará com que a unidade repita o ciclo com maior frequência.
3. Quando tenha terminado, drene sempre o depósito.

DRENE O TANQUE

1. Para ajudar a prevenir a corrosão do depósito e eliminar a humidade do ar utilizado, o depósito de ar da estação deve ser drenado diariamente.
2. Apague a estação de ar
3. Puxe o anel da válvula de segurança para libertar pressão até que o manómetro indique menos de 1.4 bar.

Português

1. Solte o anel.
2. Gire as válvulas de drenagem para a esquerda para abrir.
3. Incline o depósito para drenar a humidade num recipiente adequado.

NOTA: O condensado é um material poluente e deve ser eliminado em conformidade com os regulamentos locais.

1. Se a válvula de drenagem estiver obstruída, liberte toda a pressão de ar, extraia-a, limpe a válvula e, em seguida, volte a colocá-la.

AVISO

Desligado a estação de ar e liberte todo o ar do depósito antes de realizar tarefas de serviço. A não despressurização do tanque antes de tentar remover a válvula pode provocar lesões físicas graves.

1. Gire a válvula de drenagem para a direita até que esteja bem fechada.

VERIFIQUE A VÁLVULA DE SEGURANÇA

PERIGO

Não tente adulterar a válvula de segurança. Qualquer peça solta neste aparelho pode ser arremessado contra si. O desrespeito disto pode provocar morte ou lesões físicas graves.

A válvula de segurança libertará ar automaticamente se a pressão do depósito de ar excede o nível máximo fixado.

A válvula deve ser verificada antes de cada dia de uso, puxando o anel de forma manual.

1. Acenda a estação de ar e deixe que o depósito se encha. A estação apaga-se quando a pressão alcance o nível máximo fixado.
2. Desligue a estação de ar.

3. Puxe o anel da válvula de segurança para libertar o ar de três a cinco segundos para permitir que o ar pressurizado saia. Solte o anel. A válvula de escape de segurança deverá restabelecer e manter a pressão antes de que todo o ar comprimido saia a partir do depósito/recipiente a pressão.

4. Qualquer perda de ar contínua após a realização dos passos supra indica um problema com a válvula de segurança. Interrompa a utilização e procure assistência antes de continuar a usar a estação de ar.

AVISO

Se houver fuga de ar após a libertação do anel ou se a válvula estiver encravada e não poder ser accionada pelo anel, não use a estação de ar até à substituição da válvula de segurança. O uso da estação de ar nestas condições poderia resultar em lesões graves.

AVISO

Ao realizar serviços de manutenção, use apenas peças de substituição idênticas. O uso de quaisquer outras peças pode criar perigo ou causar danos ao aparelho.

AVISO

Use sempre protecção para os olhos durante as operações de manutenção. Caso a operação seja poeirenta, use também uma máscara contra o pó.

AVISO

Liberte sempre toda a pressão, deixe a unidade arrefecer ao toque antes de limpar ou proceder a reparações na estação de ar.

MANUTENÇÃO GERAL

Evite usar solventes ao limpar as peças de plástico. A maioria dos plásticos são susceptíveis a danos de vários tipos de solvente comerciais e podem ser danifi cados pela sua utilização. Use panos limpos para remover a sujidade, a poeira, o óleo, a gordura, etc. Qualquer perda de ar contínua após a realização dos passos supra indica um problema com a válvula de segurança. Interrompa a utilização e procure assistência antes de continuar a usar a estação de ar. Se houver fuga de ar após a libertação do anel ou se a válvula estiver encravada e não poder ser accionada pelo anel, não use a estação de ar até à substituição da válvula de segurança. O uso da estação de ar nestas condições poderia resultar em lesões graves.

Portuguê

AVISO

Os elementos de plástico nunca devem entrar em contacto com líquido de travões, gasolina, produtos à base de petróleo, óleos penetrantes, etc. Os químicos podem danificar, enfraquecer ou destruir o plástico, o que pode resultar em lesões físicas graves. As ferramentas eléctricas utilizadas em equipamentos de fibra de vidro, placas de gesso, painéis de revestimento têm tendência a desgastarem-se mais rapidamente e a apresentar falhas prematuras. As aparas e a serradura provenientes destes materiais são com efeito muito abrasivas para as peças das ferramentas eléctricas como por exemplo as engrenagens, as escovas, os interruptores, etc.

Por conseguinte, não é recomendado a utilização deste produto para trabalho alargado sobre estes tipos de materiais. Contudo, caso trabalhe com qualquer um destes materiais, é extremamente importante que limpe o produto com ar comprimido.

LUBRIFICAÇÃO

Todos os rolamentos deste produto estão lubrificados com uma quantidade suficiente de lubrificante de elevado nível, de acordo com a duração de vida da unidade em condições normais de funcionamento. Por conseguinte, não requer nenhuma lubrificação suplementar.

PROTECÇÃO DO AMBIENTE

Recicle os materiais em vez de pô-los directamente no lixo doméstico. Para proteger o ambiente, a ferramenta, os acessórios e as embalagens devem ser seleccionados.

SÍMBOLOS

SÍMBOLOS
	Alerta de Segurança
	Conformidade CE
	Por favor, leia atentamente as instruções antes de acender o produto.
	Use protecção para os ouvidos
	Use sempre protecção para os olhos.
	Use sempre protecção para os olhos.
	Risco de lesões. Não dirija o fluxo de ar para o corpo. Não utilize o ar comprimido para respirar. Não transporte enquanto pinta.
	Risco de fogo ou explosão.
	Risco de explosão.
	Para reduzir o risco de choque eléctrico, não exponha o dispositivo a chuva. Guarde em espaços intenores.
	Risco de descargas eléctricas. Tensão perigosa.
	Superfície quente: Risco de queimaduras, não tocar!
	Acender de forma remota: A unidade é accionada por controlo remoto e pode começar a funcionar sem aviso prévio.
	Os aparelhos eléctricos antigos não devem ser eliminados juntamente com o lixo doméstico.Recicle onde existem instalações para o efeito. Verifique com as suas Autoridades Locais ou revendedor para obter informações sobre recidagem.

Português

PROBLEMA CAUSAS POSSÍVEIS SOLUÇÕES
O motor não irá funcionar ou arrancar.	A bateria não está totalmente instalada. (vendida em separado)	Retire e reinstale a bateria. (vendida em separado)
	O interruptor de ligação está na posição O (desligado).	Ajuste o interruptor de ligação para a posição I (ON).
	A bateria deve ser carregada. (vendida em separado)	Retire a bateria e carregue totalmente o carregador. (vendida em separado)
	A proteção de sobrecarga térmica do motor foi acionada.	Desligue o compressor de ar, desconecte o cabo de alimentação e aguarde até que o motor tenha arrefecido.
	Um fusível fundiu ou um disjuntor foi disparado.	Substitua o fusível ou reinicie o disjuntor.
		Verifique se o fusível tem a amperagem correta.
		Verifique as condições de baixa tensão.
		Desconecte quaisquer outros aparelhos elétricos do circuito ou opere o compressor num circuito dedicado.
	A pressão de ar do tanque excede o limite predefinido do pressóstato.	O motor arrancará automaticamente quando a pressão do tanque cair abaixo da pressão de arranque.
	A válvula de segurança está encravada aberta.	Limpe ou substitua a válvula de segurança.
	As ligações elétricas estão frouxas.	Encaminhe o compressor para ser reparado por um técnico qualificado.
	O motor, condensador ou válvula de segurança tem uma anomalia.	Encaminhe o compressor para ser reparado por um técnico qualificado.
O motor funciona continuamente quando o interruptor de alimentação se encontra na posição I (on).	O pressóstato não desliga o motor quando o compressor de ar atinge a pressão de corte e a válvula de segurança é ativada.	Coloque o interruptor de ligação para a posição “O” (OFF). Se o motor não se desliga, desconecte o compressor de ar. Se o pressóstato tiver alguma anomalia, substitua-o.
	A capacidade do compressor não é suficiente.	Verifique os requisitos de ar do acessório que está a ser usado. Se é superior ao SCFM (Pés Cúbicos Padrão por Minuto, página 2) e à pressão fornecida pelo compressor, é necessário um compressor de ar com maior capacidade. A maioria dos acessórios são classificados a 25% do SCFM real durante o funcionamento contínuo.

Português

PROBLEMA CAUSAS POSSÍVEIS SOLUÇÕES
O regulador não regula a pressão.	O regulador ou as suas peças internas estão sujas ou danificadas.	Substituir o regulador.
A pressão é baixa, ou não há ar suficiente.	Há uma fuga num dos acessórios.	Verifique os acessórios com água e sabão. Aperte ou volte a selar os acessórios com fugas (aplique fita de canalizador nas juntas). Não aperte em demasia.
	A válvula de drenagem do tanque está aberta.	Fecha a válvula de drenagem.
	A entrada de ar está obstruída.	Limpe as aberturas de ventilação na estrutura do motor.
	Uso excessivo prolongado de ar. Reduza a quantidade de ar..
	Há um buraco na mangueira de ar.	Verifique a mangueira de ar e substitua-a, se necessário.
	O tanque tem fugas. Substitua o tanque de imediato. Não tente repará-lo.
	A válvula tem fugas.	Verifique se existem peças desgastadas e substitua-as, se necessário.
Há humidade no ar descarga.	Há condensação no tanque de ar causada por um nível elevado de humidade atmosférica ou porque o compressor de ar não tem funcionado durante tempo suficiente.	Drene o tanque de ar após cada utilização. Drene o tanque de ar mais vezes quando o tempo está húmido e use um ajustador da linha de ar.
O compressor sobreaquece.	A ventilação é inadequada.	Reposicione o compressor numa área com ar fresco, seco e boa circulação.
	As superfícies de arrefecimento estão sujas.	Limpe minuciosamente todas as superfícies de arrefecimento na bomba e no motor.
	A válvula tem fugas.	Substitua as peças desgastadas e volte a montá-las usando nova fita Teflon.

Suomi

KUVAUS

1. LÄHTÄPAINEEN SÄÄTÖNUPPI
2. YLIPAINEVENTTILI
3. ILMASÄILIÖN PAINEMITTARI
4. TYÖKALUN LÄHTÖPAINEMITTARI
5. NAARASPUOLINEN PIKALIITIN
6. AUTOMAATTINEN ON/OFF-KYTKIN
7. 40 V LIHIUMIONIAKKU (myydään erikseen)
8. ILMASÄILIÖ
9. ILMASÄILIÖN TYHJENNYSVENTTIILI
10. LATURI (myydään erikseen)

A válvula de drenagem do tanque serve para drenar a condensação e ajudar a prevenir a corrosão do tanque.

Pompa bezolejowa

O compressor de ar foi concebido para ser armazenado em segurança na posição horizontal ou vertical.

OBSŁUGA

CONECTAR A MANGUEIRA DE AR AO COMPRESSOR

1. Com a sua mão esquerda, empurre o conector rápido na direção da estrutura do compressor.
2. Instale firmemente a parte do conector rápido macho da mangueira de ar no conector rápido fêmea e liberte o conector rápido fêmea ao bloquear a mangueira no lugar.

Fig. 2 MANGUEIRA COM TRAVÃO

NOTA: Ao conectar ou desconectar a mangueira de ar, remova o ar do tanque.

OBSŁUGA

BATERIA (vendida separadamente)

IMPORTANTE! A bateria não está carregada quando é comprada. Antes de utilizar o compressor de ar pela primeira vez, coloque a bateria no carregador de bateria e deixe carregar. Certifique-se que lê todas as precauções de segurança e siga as instruções na secção Carregador de bateria. (vendido separadamente)

Para instalar (ver Figura 2).

1. Alinhe a lingueta (3) da bateria com a cavidade (4) na estrutura do compressor de ar. (vendida separadamente)
2. Segure com firmeza no compressor de ar (2).
3. Empurre a bateria na direção da pega até que a trava se bloqueie no lugar. (vendido separadamente)
4. Não utilize força ao inserir a bateria. Deve deslizar para a posição e fazer "clique". (vendida separadamente)

Para remover (ver Figura 2).

1. Empurre o botão da trava (1) da bateria para baixo e segure. (vendida separadamente)
2. Segure com firmeza no compressor de ar (2) e puxe a bateria para fora da estrutura. (vendida separadamente)
   Nota: A bateria encaixa perfeitamente na pega para prevenir um desalojamento acidental. Pode precisar de um forte puxão para a remover. (vendida separadamente)

Fig. 4

1. Antes de cada arranque, certifique-se de que o interruptor se encontra na posição OFF

Polski

NOTA: O tanque do ar não irá pressurizar enquanto a válvula de drenagem estiver aberta.

1. Rode o manípulo regulador de pressão totalmente no sentido contrário ao dos ponteiros do relógio para fechar o fluxo de ar da porta de saída de ar.
2. Conecte a mangueira de ar e os acessórios.

QSTRZEŻENIE

Demasiada pressão de ar representa um risco de explosão. Verifique a classificação de pressão máxima do fabricante para ferramentas de ar e acessórios. A pressão de saída do regulador nunca pode exceder a classificação de pressão máxima.

1. Insira a bateria no compressor de ar firmemente. (vendida separadamente)
2. Ligue o compressor para ON movendo o interruptor para a posição AUTO/ ON e deixe que a pressão do tanque se acumule. Assim que a pressão do ar tenha alcançado a pressão máxima predefinida (pressão "limite"), o aparelho desligar-se-á automaticamente.
3. Rode lentamente o manípulo regulador de pressão no sentido dos ponteiros do relógio para abrir o fluxo de ar da porta de saída de ar até que a pressão de saída desejada seja alcançada.

Fig. 5

TANQUE DE AR MANÓMETRO SAÍDA DA FERRAMENTA MANÓMETRO

ABRIR

NOTA: O compressor de ar será reiniciado automaticamente quando a pressão no tanque de ar cair abaixo da pressão mínima predefinida (pressão “inicial”).

NEBEZPIECZEŃSTWO

A política de garantia da Greenworks Tools para máquinas de bricolagem

PERÍODO DE GARANTIA

Todas as máquinas novas da Greenworks Tools são fornecidas com 2 anos de garantia para as peças e o trabalho a partir da data de compra original. Está disponível uma garantia de 30 dias para as máquinas de uso profissional, dado que as ferramentas da Greenworks Tools são concebidas principalmente para ser utilizadas por consumidores de bricolagem. Esta garantia não é transmissível.

LIMITAÇÕES

Esta garantia apenas se aplica a peças/componentes defeituosos e não cobre as reparações devido ao seguinte:

1. Desgaste habitual

2. A afinação ou ajuste

3. O dano causado por um manuseamento inadequado/abuso/mau uso/negligência.

4. O sobreaquecimento devido à falta de manutenção.

5. O dano devido a que os acessórios/fixações se desapertaram / soltaram por culpa de uma falta de manutenção.

6. O dano causados por uma limpeza com água.

7. As máquinas assistidas ou reparadas por um centro de assistência não autorizado pela Greenworks Tools.

8. As máquinas mal montadas ou mal ajustadas.

9. O dano causado por um uso inadequado da máquina.

10. O dano causado por um mau acondicionamento para o inverno (lavagem à pressão)

11. A garantia não costuma cobrir os elementos considerados peças consumíveis, incluindo, entre outros, o seguinte:

12. Pilhas

13. Cabos elétricos
14. Lâminas e conjuntos de lâminas
    • Cintos
15. Filtros

16. Porta-ferramentas

17. Alguns produtos podem conter componentes como motores ou transmissões de um fabricante alternativo; estes elementos estarão sujeitos à política de garantia do fabricante correspondente exceto nos casos em que a Greenworks Tools Europe GmbH acorde assumir qualquer reclamação fora do período de garantia desse fabricante.

18. Os artigos de segunda mão não estão cobertos pela presente política de garantia.

19. A colocação de peças sobressalentes ou componentes adicionais não fornecidos nem autorizados pela Greenworks Tools Europe GmbH.

Garantia

Para solicitar uma garantia sobre qualquer produto coberto por esta política é necessário apresentar a prova de compra original. O comprovativo do cartão de crédito não constitui uma prova de compra suficiente. Em primeiro lugar, em caso de garantia, o consumidor deve devolver o produto no local original onde o comprou com a sua prova de compra. A máquina será enviada para as nossas instalações de serviço centrais, onde será feita uma inspeção. Caso se descubra que a máquina tem uma falha será reparada e enviada de volta para o endereço do consumidor sem qualquer custo. As máquinas que custom menos de 100 €, incluindo os impostos de vendas, costumam ser substituídas.

Se, nas instalações de serviço centrais se descobrir que a máquina não tem qualquer falha, será avisado o consumidor que tem de pagar o custo da reparação.

Esta política de garantia está sujeita a alterações periódicas para se adaptar às necessidades de novos produtos. Estará disponível uma cópia da última política e garantia em www.greenworkstools.eu

Categoria ....COMPRESSORE ARIA 40 V

Modello....4100802/ 4100902/4101002/ 4101102/4101202

DECLARAÇÃO EC DE CONFORMIDADE (Tradução Das Instruções Originais)

Fabricante: Changzhou Globe Co., Ltd.

Nome e endereço da pessoa autorizada a compilar o dossier técnico:

Pelo presente declaramos que o produtos

Categoria ......COMPRESSOR DE AR DE 40 V

Modelo....4100802/ 4100902/4101002/ 4101102/4101202

Número de série ...... Ver etiqueta de classif icação do produto

Ano de construção...... Ver etiqueta de classificação do produto

- se encontra em conformidade com as provisões relevantes da Directiva sobre Máquinas 2006/42/EC

- se encontra em conformidade com as provisões das outras seguintes Directivas EC

2000/14/EC

2006/42/EC

2004/108/EC

Além disso, declaramos que

- as seguintes (partes/cláusulas de) normas harmonizadas europeias foram utilizadas

EN 60204-1

EN 1012-1

Nível de potência sonora medido

L wA: 90 dB(A)

Nível de potência sonora garantido

L WA: 93 dB(A) KWA: 3 dB(A)

Método de avaliação de conformidade para o anexo V/ Directiva 2000/14/EC

O número de certificado de exame de tipo EC: SHES131000417501 TLC / SHES140100007501

Local, data: Changzhou, 12/25/2015

Assinatura: Gary Gao Naixin (BEng, CEng, MIET)
