BIAA 33 F X Y - Geladeira INDESIT - Manual de utilização gratuito

MANUAL DE UTILIZADOR BIAA 33 F X Y INDESIT

Instruções para a utilização COMBINADO FRIGORÔFICO/CONGELADOR

Ondice

Instruções para a utilização, 2

Assistência, 5

Descrição do aparecido, 10

Descrição do aparecido, 16

Reversibility da abertura das portas, 19

Instalacao,44

Acessórios, 45

Manutenção e custados, 46

Precauçôes e conselho, 46

Anomalias e soluções, 47

Polski

• Verifique se pode resolver sozinho a anomalia (veja as Anomalias e Soluções).
• Se, apesar de todos os controlos, o aparecido não funciona e o inveniente detectado continuar, contactar o Centro de Assistência mais proximo.

Comunique:

• o tipo de anomalia
  o modelo da maquina (Mod.)
• o numero de série (S/N)

Estas informacoes encontrar-se na placac de identificacao situada no compartmento frigorico embaixo a esquerda.

Nunca recorrer a tecnicos não autorizados e negar sempre a instalação de peças sobresselentes não originais para reposicao.

PL

Serwis Techniczny

Descrição do aparecido

Painel de commandos

1. ON/OFF (liga/desiga)

Todo o aparelho (o frigorífico e os compartimentos do congelador) pode ser desligado pressionando este botão durante 2 segundos. Os últimos values definidos são presentados nos escares. Pressione este botão às deslagir o produits. Um sinal sonor indicaçá o desligamento do aparelho.

2. Regulacao da Temperatura do FRIGORIFICO e

Possibilam modifier a configuração da temperatura do frigorífico, com a respecva confirmação no display da temperatura selecionada.

3. Display FRIGOROFICO

Visualiza a temperatura definida para o compartmento frigorifico.

4. Regulacao da Temperatura do CONGELADOR-e+

Possibilhamodificarac configuracao da temperatura do congelador,coma respeciva confirmacao no display da temperatura configurada.

5. Display CONGELADOR

Visualiza a temperatura definida para o compartmento congelador.

6. SUPER COOL

Activar ou desactivar a funcao SUPER COOL (arrefecimento rapiido). No eira do frigorifico surge "SC".

7. SUPER FREEZE

Activar ou desactivar a funcao SUPER FREEZE (congelamento rapiido). No esra do congelador surge "SF".

PL

Opis urzadzenia

Panel kontrolny

1. ON/OFF

Descrição do aparecido

Visão geral

Estas instruções sobre autilização sào validas para varios modelos, portanto é possivel que na figura Hajá pormenores differsentes do aparelho que adquiriu. Ha uma descrição dos assuntos mais complexos nas páginas seguiñes.

1 PEZINHO de regulacao
2 Compartimento para CONSERVACAO
3 Recipiente para gelo Ice
4 Compartimento para CONGELAÇAO e CONSERVACAO
5 Gaveta para FRUTAS e HORTALICAS
6 Caixa FRESH BOX para CARNE e QUALJO
7 WINE RACK
8 PRATELEIRA*.
9 LAMPADA (veja a Manutenade)
10 Prateleira extraível da porta VÃO PARA GUARDAR OBJECTOS*

11 Prateleira para GARRAFAS

• Variaveis em número e/ou na posicao, presente somente em eles modelos.

PL

Opis urzadzenia

Widok ogolny

Reversibilidade da abertura das portas

No caso em que se torne necessario inverter o sentido de abertura das portas, contacte o服务于 Assistencia Tecnica.

PL

! É importante guardar este folheto para poder consulá-lo a qualquer momento. No caso de vendα, cessão ou mudança, assegure-se que o mesmo permança junto com o aparelho para informar ao novo proprietário sobre o funct ionamento e as suas respectivas adverténcias.

! Leia com atenção as instruções: há informações importantes sobre a instalação, a utilização e a segurarça.

Posicionamento e ligação

Posicionamento

1. Posizione o aparelho num ambiente bem ventilado e não humido.
2. Não tape as grades traseiras de ventilação: o compressor e o condensador emitem calor e necessitam de uma boa ventilação para funcionarem bem e os consumos de electricidade diminuiren.
3. Deixe uma distança deleo menos 10cm.entre a parte superior do aparelho e os moveis que houver acima, e deleo menos 5 cm. entre as laterais e os moveis/paredes acos lados.
4. Deixe o aparelho longe de fontes de calor (a luz do sol directa, um fogão eletrico).
5. Para manter uma distência ideal entre o produto e a parede posterior, montar os distanciadores presentes no kit de instalação seguido as instruções presentes na folha dedicada.

Nivelamento

1. Instale o aparelho sobre um piso plano e rigo.
2. Se o pavimento não for perfeitamente horizontal, para compensar, desatarraxe ou atarraxe os pés dianteiros.

Ligação eletrica

Depois do transporte, posicao o aparecido na vertical e aguarde pelo menos 3 horas antes de ligar o Sistema eletrico. Antes de colocar a ficha na tomada eletrica, certifique-se que:

• a tomada lenha uma ligação à terra e seja em conformidade com a leiqisão;
• a tomada tenha a capacidade de suportar o cargo Tmaxa. de potencia da mequina, indica na placac de identificacao situada no compartmento frigorico em baixo a esquerda (p. ex.: 150 W);
  a tensao de alimentacao sera entre os values indicados na placad e identificacao, situada embaixo a esquerda (p. ex.: 220-240 V);
• a tomada está compatível com a ficha do aparecido. Em caso contrário pegu a substituição da ficha a um técnico autorizzato (veja a Assistência); não utilize extensores nem tomadas multiplas.

! Com o aparecido instalado, deve ser fácil o acesso ao cabo eletrico e a tomada eletrica.
! O cabo não deve ser dobrado nem sofrer pressões.
! O cabo delve ser verificado periodicamente e substituido. somente por技术和 autorizados (veja a Assistencia).
! A Empresa exime-se de qualquer responsabilitadse se estas regras nao forem obedecidas.

Inicio e uso

Como iniciar o aparelho duplo

! Depois do transporte, posicao o aparecido verticalmente e aguarde circa de 3 horas antes de liga-lo à tomada eletrica para fazer o bom acontecimiento.

• Antes de guardar alimentos no frigorífico limpe-o bem por dentro com agua morna e bicarbonato.
• Este aparecido é equipado com um controle para proteção do motor que deixa o compressor inicial sementeURTCA da 8 instantos deposite de ser ligado. Isto acontece quando depois de qualquer interrupcao na alimentacao electrica, voluntaria ou involuntaria (corte).

Compartmento congelador

Quando ligar o aparecido pela primaira vez, après ter configurado a temperatura desejada, é aconseñhavel activar a funcão SUPER

FREEZE para arrefecer o compartmento mais rapidamente.

Aconseha-se introduzir os alimentos no compartmento.
congelador somente depuis de ter saido da funcao SUPER
EPENT

Quando ligar o aparecido pela primaira vez, après ter configurado a temperatura desejada, é aconseñhavel activar a funcção SUPER COOL para arr foceer o compartmento mais rapidamente.

Aconseha-se introduzir os alimentos no compartmento frigorifico semente(before de ser saido da funcao SUPER COOL.

Como deslocar-se no ecra

Definção das temperatas:

Quando este aparecido for ligado, os visores do frigorífico e do congelador做不到 as temperatas que estiverem configuradas no momento. Para modifica-las é suficienteregarar nas teclas - e + correspondentes ao compartmento do qual se desejar mudar a temperatura. Cada pressão das teclas incrementa ou decrementa a temperatura e em modo equivalente quando a quantidade de frio gerado no interior do compartmento. Podem ser selecionadas para o compartmento frigorífico as seguentes temperatas: +8^ , +7^ , +6^ , +5^ , +4^ , +3^ , +2^ ; e para o congelador: -18^ , -19^ , -20^ , -21^ , -22^ , -23^ , -24^ , -25^ , -26^ . Se a função SUPER COOL estiver executada, a temperatura do frigorífico não pode ser modificada. Se a função SUPER FREEZE estiver realizada, a temperatura do congelador não pode ser modificada.

Sistema de refrigeracao

No Frost

O No Frost realiza a gestão de um fluxo continuo de ar frio que colecta a humidade e impede a formação de gelo e brina: no compartmento frigorífero mantém um nival certo de humidade e, por causa da ausência de brina, preserva as qualidades originarias dos alimentos; no compartmento congelador evita a formação de gelo e dispensa as operações de degelo e evita que os elementos grudem uns nos outros.

Não colque alimentos ou recipientes encostados directamente com a parede refrigerante traseira, para não tampar os furos de ventilação nem fazer a formação de condensação.

Feche as garrafas e embrulhe os alimentos.

Utilize melhor o frigorifico

• Para regular a temperatura utilize o selector de FUNCIONAMENTO DO FRIGORÍFICO (veja a Descrição).
• Prima a tecla de SUPER COOL (refrigeracao rápida) para baixar a temperatura em pouco tempo, por exemplo quando encher o compartmento antes de muitas compras. A coisa desactiva-se automaticamente antes que tiver passado o tempo necessário.
• Coloque somente alimentos frios ou levamente mornos, mas não quentes (veja Precações e conselho).

• Variaveis em número e/ou na posicao, presente somente em algoins modelos.

• Lembre-se que os alimentos cozidos não se mantem mais tempo do que os crus.

• Não guarde liquidos em recipientes destampedos: poderão provocar aumento de humidade com consequente formação de condensação.

PRATELEIRAS: vidro ou de grade. Podem ser extraidas e tem alta regulavel mediate as guias para este fim, para introduzir recipientes ou alimentos de tamanho grande. Para regular a altitude não é necessario retiring inteiramente a prateleira.

Indicador da TEMPERATURA: para identificar a zona mais fria do frigorífico.

1. Verifique se no indicator está em OK de maneira bem evidence (veja a figura).

1. Se não aparecer acrire OK significica que a temperatura está alta demais: regule a selector de FUNCIONAMENTO DO FRIGORÍFICO numa posicao mais alta (más fria) eagate aproximamente 10 h. às a temperatura estabilizar-se.
2. Verifique novamente o indicator: e, se for necessário, realiza uma nova regulação. Se foram guardadas grandes quantidades de alimentos ou se a porta for aberta freqüentemente, é normal que o indicator não está em OK. Aguarde pelo menos 10 h. antes de regular o selector de FUNCIONAMENTO DO FRIGORÍFICO numa posção mais alta.

FRESH BOX*

É o novo recipienté para manter frescos carnes, peixe e quejos. Se for colocado na parte "baixa" duma prateleira do frigorífico é ideal para carne e peixe; se for deslocatedo na parte "alta" é optimo para quejos. Se não for necessário, pode ser comodamente retirada do frigorífico.

Dual led

A nova iluminação com duplo led, gratas à sua intensa luz difusa, permite uma clara visão de cada alimento, sem zones de sombra. Caso sera necessário substituir os leds, contacte o Servço de Assistência Tecnica.

Recipiente para gelo Ice

A posicao na parte superior das gavetas no vao do freezer assegura uma limpeza maior (o gelo não entra mais em contacto com os alimentos) e ergonomia (não goleja quando for corregado).

1. Para retirar o recipiente empurre-o para cima.
   Certifique-se que o recipiente esteja inteiramente vazio e encha-o de aguaengo para este fim.
2. Preste atenção para não ultrapassar o;nvel indicado (MAX WATER LEVEL). Água demais dificulta a extracção do gelo (se acontecer, aguarde o gelo derreter-se e esvazie o recipiente).
3. Rode o recipienthe 90^ : a agua enche as formasleo
4. Variaveis em número e/ou na posicao, presente somente em eles modelos.

principal dos vasos comunicantes (veja a figura).

1. Tape o furo com a tampa fornecida e guarde o recipiente, introduzindo a parte superior na responsiva sede e deixe-o suspenso.
2. Quando se tiver fornato gelo (tempo minimo aproximadamente 8 horas) bata o recipiente sobre uma superficie dura e molhe-o por fora para o gelo soltar-se; em seguida deixe-o sair pelo furo.

Utilize melhor o congelador

Regule a temperatura através do display.
- Não congele novamente alimentos que estiverem a descongelar-se ou descongelados; these alimentos devem ser cozidos para ser consumados (dento de 24 horas).
- Os alimentos frescos a serem congelados não devem ser colocados encostados nos ja congelados; mas devem ser guardados no compartmento superior de CONGELACAO e CONSERVAÇÃO no qual a temperatura desce para menos de -18°C e assegura uma boa velocidade de congelação.
- Para congelar os alimentos do modo mais correto e seguro, aktivar a funcao SUPER FREEZE 24oras antes da introducao dos alimentos. Apos ter introduzido os alimentos, é necessario activar novamente a funcao SUPER FREEZE que iradesactivar-se automaticamente apos 24 horas;
- Não coloque no congelador garrafas de vidro contendo liquidos, tampadas ou fechadas hermeticamente, porque poderão partir-se.
- A quantidade Tmaxa diaria de alimentos a ser congelada e indica na placac de identificacao, situada no compartmento frigorico, embaixo a esquerda (por example: Kg/24h 4).
- Para Obtener un mayor espacio en el compartmento congelador, podra quitar los recipientes (excepto el inferior y el recipiente COOL CARE ZONE de temperatura variable) y colocar los alimentos directamente en las placas evaporadoras.

! Se durante muito tempo, a temperatura ambiente permanecer inferior a 14^ C, não se chegaráhlenamente às temperatas necessarias para uma longa conservação no compartmento congelador e, portanto, o perfeito de conservação está reduzido.
!Durante a congelaço eviteAbrir a porta.
! Em caso de interrupção de corrente ou de avaria, não abra a porta do congelador: esta maneira os alimentos congelados em casa ou industriais não sofrerão alterações durante aproximamente 9 ~ 14 horas.

Manutenção eeguardados

Durante as operações de limpeza e manutenção é necessário isolar o aparecido da rede electrica:

1. Carregue na tecla ON/OFF para desligar o aparelho.
2. deslige a ficha da tomada electrica.

! Se não se obedecer este processo, o alarme poderá disparar: mas isto não sera um sintoma de anomalia. Para restabelecer o normal funciona, é suficiente manter pressionado o botão on/off por mais de dois segundos. Para isolar o aparelho realize as operações aparecidas nos pontos 1 e 2.

Função I Care

Para optimizar o consumo energetico, mantendo a performance de temperatura do produits, é possivel fazer a funcao I Care.Esta funcao permite a maior poupanca energetica. Nestas condições, o ecra permanece desligado mesmo com a porta aberta. Esta funcao é activada mantendo premidas simultaneamente, durante pelo menos 6 segculos, a tecla superfreezer e a tecla FRZ (+). DepoS de activada a funcao, todos os LEDs permanecarao aceses durante 2 segundos para confirmar a sua activacao, e sera visualizada no display una configuração de temperatura igual a +5, -18.5segundos après a activacao, o display apaga-se. Para efectuar alteracoes de temperatura, é suficiente pressionar as teclas ^+ e- até atingir a temperatura pretendida.Afuncao I Care pode ser desactiva desligando o produits atraves do botao ON/OFF. quando o produit voltar a ser ligado, a funcao I Care estara desactiva.Em ambientes humidos, com a funcao I Care activada, pode ocorro uma ligeira forma de condensacao nas portas; desactivando a funcao, são restabelecidas as condições standard do produits.

Limpar o aparelho

• As partes externas, as partes internas e as guarinções de borracha podem ser limpadas com uma esponja molhada de água morna e bicarbonato de sódio ou sabão neutro. Não empregue solventes, abrasivos,água de javel nem amoniaco.
• Os acessórios removevês poder ser colocados de muito em água quente e sabão ou detergente para pratos. Enxagua- os e enxugue-os com cuidado.
• Na parte deTRS do aparelho tends a acumular-se poira, que pode ser eliminada, depuis de ter desigado o aparelho e retirado a ficha da tomada eletrica,utilizando delicadamente o local comprido de um aspirador de po, regulado numa potencia media.

Evite bolor e maus cheiros

• Este aparelho foi fabricado com materiais higiénicos que não transmits odores. Para fazer esta característica é necessário os alimentos serem sempre prolegados e bem fechados. Isto también evitará a formação de manchas.
• Se for deleivar o aparelho muito tempo desligado, limpe-o por dentro e deixe as portas abertas.

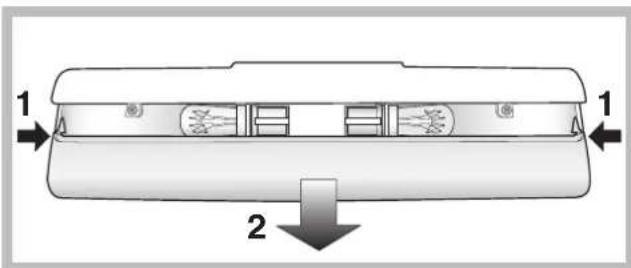

Substituição da lampada*

Para substituir a lampada de iluminação do compartmento frigorífico, deslige a ficha da tomada de corrente. Obeça as seguições instruções. Para obter@a lampa, retire a proteção da maneira indicada na figura. Substitua-a por uma de potência análoga à指示a na proteção.

Precauções e conselhos

! Este aparecido foi projetado e fabricado em conformidade com as regras internzonais de seguranca. Estas advertencias são fornecidas para razoes de seguranca e devem ser lidas com atencao.

Esta aparelhagem é em conformidade com a seguintes. Direcitas da Comunidade Europeia:

• 73/23/CEE do 19/02/73 (Baixa Tensão) e successivas 修改;

• 89/336/CEE do 03/05/89 (Compatibilitadé Electromagnétique) e successivas modificações.

Seguranca geral

• Este aparecido foi concebido para uma'utilisation de tipo não profissional, no àsbito de uma morada.
• Este aparecido deve ser utilisé somente por pessoas adultas, para conservar e congelar alimentos, segudo as instruçõespresentadas neste folheto.
• Este aparecido não deve ser instalado ao ar livre mesmo se num situ abrigado, porque é muito perigo doixá-lo exposto à chuva e temporais.
• Não toque neste aparelho com os pés descalços nem com as más ou os pés molhados ou humidos.
• Não toque nas partes de refrigeração internas: há perigo de queimaduras e feridas.
• Não puxe o cabo eletrico para desligar a ficha da tomada, mas peguePGA ficha.
• É necessário desligar a ficha da tomada antes de realizar operações de limpeza e manutenção. Não é suficiente mantenha pressionado o botão ON/OFF por aproximamenteinousometimes, até que o display se deslga (aparelho desligado) para eliminar todos os contactos electricos.
  No caso de avaria, nunca mexa nos mecanismos internos para tener reparar.
• Não utilize, no interior dos compartments para guardar alimentos congelados, utensílicos cortantes e pontiagudos ou dispositivos electricos se não foram do tipo recomendado pelo construitor.
• Não colque na Boca cubos de gelo assim que os retiring do congelador.
• Não é previsto que este aparecido sera utilizado por pessoas (incluso crianças) com reduzidas capacidades fisicas, sensoriais ou mentalais, por pessoas inexperientes ou sem conheçimento, a não ser que sejam viigidas ou que tenham recebido instruções preliminares sobre o uso do aparecido por parte de uma pessoa responsavel pela sua segança. As criançasdeeriam ser viigadas para fazer que brinquem com o aparecido.
  Os embalagens não são brinquados para as crianças.

Eliminação

• Eliminação do material de embalagem: obedeça as regras locais, ou reutilize as embalagens.
• A directiva Europeia 2002/96/CE referente à gestão de residuos de apareiros electricos e electrónicos (RAEE), préve que os electrodométricos não devem ser escoados no fluxo normal dos residuos solidos urbanos. Os apareiros desactualizados devem ser recolhidos separatamente para melhorar a taxa de recuperação e reciclagem dos materiais que os compoem e impedir potenciços danos para a Saúde humana e para o ambiente. O símbolo constituído por um contentor de lixo barrado com uma cruz deve ser colocado em todos os produits por forma a recordar a obrigatoriédade de recolha separada. Os consumidores devem contactar as autoridades locais ou os pontos de vendra para Solicitar informação referente ao local apropriadono onde devem depositar os electrodométricos velhos.

Economizar e respeitar o meio ambiente

• Instale este aparelho num ambiente fresco e bem ventilado, proteja-o contra a exposicao directa acos raios do sol, nao o coloque perto de fontes de calor.
• Para colocar ouutar alimentos, abra as portas deste aparelho o mais rapidamente possivel. Cada vez queAbrir as portas causa um notavel gasto de energia.
• Não encha este aparecido com alimentos demais: para uma boa conservação, o frio deve poder circular livrente. Se impede-se a circulação, o compressor funciona como continuamente.
• Não coloque dentro alimentos quentes:aculará a temperatura interna forçando o compressor a funcionalo muito, com grande desperência de energia elétrica.
• Descongele este aparelho quando se formar gelo (veja a ManutenA.o); uma camada grossa de gelo torna mais dificil a transmissao do frio acos alimentos e augente o consumo de energia.

Anomalias e soluções

Pode acontecer que este aparecido não funciona. Antes de Telefonar à Assistência Tecnica (veja a Assistência), verifique se não se tratava de um problema fácil de resolver com a ajuda da mesma lista.

O display est□inteiramente apagado.

• A ficha não está ligada na tomada electrica ou não está bem ligada e portanto não há contacto, ou então não há corrente em casa.
  AfuncaoI-Careestávada.

O motor não inicia.

• Este aparecido é equipado com um controle de proteção para o motor (veja Inicio e Utilização).

O display está aceso frac.

• Desligue a ficha e ligue-a novamente na tomada, depuis da tê-la rodada para inverter os pinos.

Toca o alarme, no display pisca o ALARME PORTA ABERTA (no lugar da temperatura do FRIGORIFICO aparece "dr").

• A porta do frigorífico permaneceu aberta mais do quedoescretmos. O sinal acústico para de tocar quando a porta for fechada ou se desligar e ligar novamente o produto.

Toca o alarme, no display pisca o ALARME TEMPERATUREA (no lugar da temperatura do CONGELADOR aparece "A1").

Para não congelar新动能o os alimentos, o congelador mantém-se a uma temperatura ao redor de 0^ , para possibilhar-lhe os alimentos dentro de 24 horas ou para coze-lo e congelá-los. Para desligar o sinal acústico, abra e feche a porta ou pressione uma vez as teclas + e - da regulação da temperatura do congelador. Carregue uma segunda vez Nessas teclas para visualizar no visor do congelador o valor programado,DSL ALARME TEMPERATURA e restabeleça o normal funcionaamento.

Toca o alarme, no display pisca o alarme temperatura (no lugar da temperatura do CONGELADOR aparece "A2").

• Este aparecido às viscer houver aquecimento perigoso do congelador: os alimentos não devem ser consumidos. O congelador irá manter-se a uma temperatura ao redor dos 18^ . Para desligar o sinal acústico, abra e feche a porta ou pressione uma vez as teclas + e - da regulação da temperatura do congelador. Carregue uma segunda vez dessas teclas para visualizar no visor do congelador o valor programado, deslige o LED ALARMÉ TEMPERATUREA e restabeLEÇA o normal funcionaamento.

O frigorifico e o congelador refrigeram pouco.

• As portas não se fecham bem ou as guarções está estragadas.
• As portas são abertas com frequência excessiva.
• Foi programada uma temperatura muito alta (veja "Inicio e'utilização").
  O frigorifico ou o congelador foram enchidos demais.

Os alimentos congelam-se no frigorifico.

• Foi programada uma temperatura muito baixa (veja "Inicio e'utilização").

O motor está a funciona continuamente.

Afuncao SUPER FREEZE foi activada
A portanao estabem fechada ou e aberta continuamente.
A temperatura do ambiente externo está muito alta.

O aparelho está a fazer ruido.

• O aparecido não foi instalado bem plano (veja a Instalação).
• O aparelho foi instalado entre moveris ou objectos que vibram e emitem ruidos.
• O gás refrigerante interno produz um ruido leve mesmo quando o compressor estiver parado: não é um defeito, é normal.

Final antecipado das funções.

Disturbios electricos na rede ou breves interruptoes da tensao de alimentacao.

Instalacja
