MANUAL DE UTILIZADOR LS IDF 80 IBERNA

PT Instruções de utilização

CARICAMENTO DELLE STOVIGLIE

CARICAMENTO DETERSIVO E BRILLANTANTE

Dispositivo de segurança	pág. 51
Regulação, instalação	pág. 52
Unidade amaciadora da água	pág. 56
Colocação da lolça na máquina	pág. 58
Informações para os laboratórios de ensaio	pág. 60
Programa de meia carga	pág. 61
Colocação do detergente e do abrilhantador	pág. 62
Limpeza dos filtros	pág. 64
Algumas sugestões práticas	pág. 65
Operações de limpeza e de manutenção de rotina	pág. 66

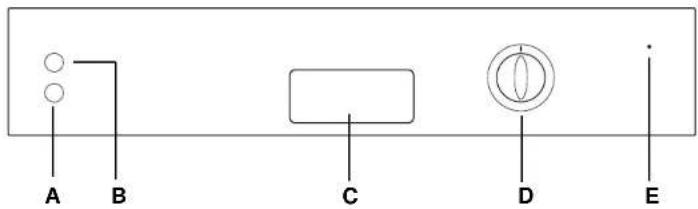

Descrição dos comandos	pág. 67
Dados técnicos	pág. 67
Selecção do programa e funções especiais	pág. 68
Tabela dos programas	pág. 70
Detecção de pequenas avarias	pág. 72

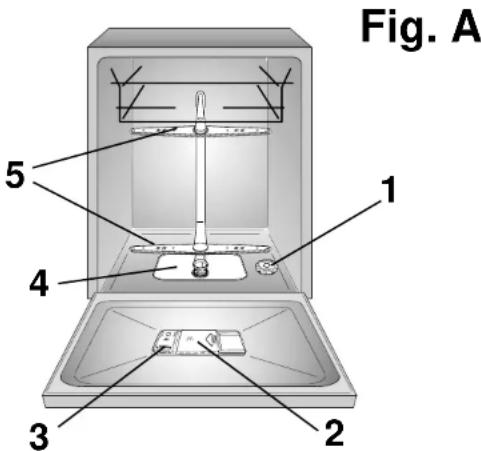

Fig. A 1 2 3 4 5

Por favor leia atentamente o presente manual de instruções. Além de incluir alguns conselhos úteis, ele contém instruções importantes sobre a segurança da instalação, a utilização e a manutenção da máquina de lavar loiça.
Conserve este manual num lugar seguro e à mão para o poder consultar sempre que necessário.

INDICAÇÕES DE SEGURANÇA

Existem algumas regras de segurança básicas a serem observadas durante o manuseamento de qualquer electrodoméstico.

Instalação

■ Certifique-se de que a ficha instalada no cabo do seu electrodoméstico é compatível com a tomada de alimentação de corrente. Se não for, peça a uma pessoa devidamente qualificada que instale uma ficha do tipo correcto e que verifique se os cabos de ligação à tomada de alimentação de corrente se adequam à potência nominal do equipamento.
■ Certifique-se que o aparelho não esteja sobre o cabo de alimentação.
■ Evite recorrer a adaptadores, fichas múltiplas e/ou cabos de extensão.
■ Em caso de necessidade de substituição do cabo de alimentação, contacte o Departamento de Manutenção.

Segurança

■ Nunca toque no equipamento com as mãos ou os pés molhados ou húmidos.
- Não utilize os seus electrodomésticos quando estiver descalça.
■ Nunca puxe pelo cabo ou pelo próprio electrodoméstico para desligar a ficha do electrodoméstico da tomada.
■ Proteja o seu electrodoméstico dos elementos atmosféricos (chuva, sol, etc.).
- Não deixe que crianças (ou adultos incapazes de operarem com electrodomésticos) usem os equipamentos sem supervisão.
■ A água que fica na máquina ou na loiça a seguir à lavagem não deve ser bebida.
- A porta não deve ser deixada na posição de abertura, pois pode causar algum contratempo (ex. cair).
■ Nunca se encoste nem se sente na porta da máquina, pois corre o risco de a fazer tombar.

ATENÇÃO!

Facas e outros utensílios com lâminas devem ser colocados no cesto com as pontas para baixo ou colocados na horizontal.

Modo de utilização

■ Este electrodomestico foi concebido ara uso doméstico.
A máquina de lavar loiça está protegida para a lavagem normal dos utensilios domésticos. Nesta máquina não podem ser lavados objectos contaminados por gasolina, verniz, resíduos de aço ou de ferro, produtos químicos corrosivos, ácidos ou alcalinos.
Se a sua casa estiver equipada com uma instalação de descalcificação da água não será necessário adicionar sal ao dispositivo de descalcificação com que a máquina está equipada.
- Os talheres ficarão mais bem lavados se forem colocados no respectivo cesto, com os cabos para baixo.
Se a sua máquina se avariar ou deixar de trabalhar correctamente desligue-a, feche a alimentação de água e não tente repará-la. Qualquer trabalho de reparação deverá ser sempre feito por um técnico autorizado, devendo sempre ser instaladas peças sobressalentes originais. O incumprimento desta norma poderá acarretar sérias consequências para a segurança dos equipamentos.

Disposição

■ Este aparelho é fabricado com materiais recicláveis.
■ Sempre que se queira desfazer de uma máquina de lavar loiça antiga, tenha o cuidado de lhe retirar a fechadura da porta antes, para evitar que crianças se possam fechar na máquina.

INSTALACÃO

(Observações técnicas)

■ Depois de desembalar a máquina de lavar loiça regule a sua altura, voltando, em seguida, a aparafusar a porca de aperto até esta ficar encostada ao fundo da máquina, bloqueando assim o respectivo pé na posição ajustada. Para que a sua máquina funcione em condições, é condição essencial esta estar perfeitamente nivelada, pelo que deverá regular os pés acima referidos de modo a que a máquina não apresente uma inclinação superior a 2 graus.

■ Se precisar de mover a máquina depois de lhe retirar a caixa, não tente levantá-la pelo botão da porta. Siga as instruções da figura. Abra a porta cuidadosamente e levante-a, agarrando-a no topo.

NO

IMPORTANTE

Se o electrodoméstico for instalado num local alcatifado, deverá assegurar-se de que as aberturas de ventilação inferiores não fiquem tapadas ou obstruídas.

Certifique-se que a tomada esteja num local acessível após a instalação da maquina de lavar loiça.

Alimentação de corrente

Esta máquina está em conformidade com as normas internacionais de segurança emitidas pelas entidades normativas, e está equipada com uma ficha de três pólos, com pólo de terra, assegurando desta forma uma total ligação à terra do aparelho.

Antes de ligar a sua máquina à instalação de alimentação eléctrica, deverá assegurar-se de que:

1. a tomada está devidamente ligada à terra;
2. a alimentação de corrente de que dispõe é suficiente para fazer frente ao consumo indicado na placa de características da sua máquina.

ATENÇÃO!

A eficácia da segurança fica, assim, subordinada à correcta ligação à terra da instalação eléctrica de sua casa.

Em caso de ausência de uma ligação adequada à terra, notará que, quando tocar nas peças metálicas da sua máquina, sentirá uma ligeira descarga de energia eléctrica, provocada pela presença de um supressor de interferências rádio.

O fabricante declina toda e qualquer responsabilidade por quaisquer danos ou avarias provocados por uma ligação incorrecta à terra da sua máquina.

Este aparelho está em conformidade com as directivas europeias 89/336/CEE, 73/23/CEE e respectivas alterações posteriores.

Ligação à rede de alimentação de água

IMPORTANTE

Os acessórios devem estar ligados à torneira da água, usando mangueiras novas.

As mangueiras não devem ser reutilizadas.

■ As mangueiras de entrada e de esgoto de água tanto podem ficar voltadas para a esquerda, como para a direita.

IMPORTANTE

A máquina de lavar loiça tanto pode ser ligada à rede de alimentação de água fria, como de água quente, desde que esta não atinja uma temperatura superior a 60°C.

A pressão da água deve estar entre 0,08 e 0,8 MPa. Se a água estiver abaixo de mínimo, contacte o nosso serviço de assistência técnica.
A mangueira de entrada de água deverá ser ligada a uma torneira, de modo a ser possível cortar a alimentação de água sempre que a máquina não estiver em funcionamento (fig. 1 B).
■ A máquina de lavar dispõe de um tubo de ligação roscado de 3/4" (fig. 2).
A mangueira de admissão “A” deve ser aparafusada à torneira de alimentação de água “B” com uma ligação de 3/4”. Certifique-se de que o anel de aperto fique bem apertado. O tubo de ligação deverá ficar bem apertado, a fim de evitar fugas de água.
■ Se for necessário prolongar a mangueira de entrada de água deverá utilizar uma peça de prolongamento com um comprimento de 2,5 m. A extensão da mangueira é fornecida pelo serviço Após Venda.
Se a água da sua zona for muito calcária (muito dura) recomendamos a obtenção de um filtro "D" (número de ref.a 9226085) junto dos Serviços de Assistência Técnica, o qual deverá ser montado entre a tomeira de alimentação de água "B" de 3/4" e a mangueira de entrada de água "A" de modo a que a anilha de borracha "C" fique entre eles (fig. 3).

Se a máquina for ligada a uma instalação de alimentação de água nova ou que tenha estado sem ser utilizada durante um certo tempo, será recomendável deixar correr a água durante alguns minutos antes de ligar as mangueiras de admissão de água da máquina. Evita-se assim que eventuais depósitos de areia ou de ferrugem possam entupir o filtro de admissão de água.

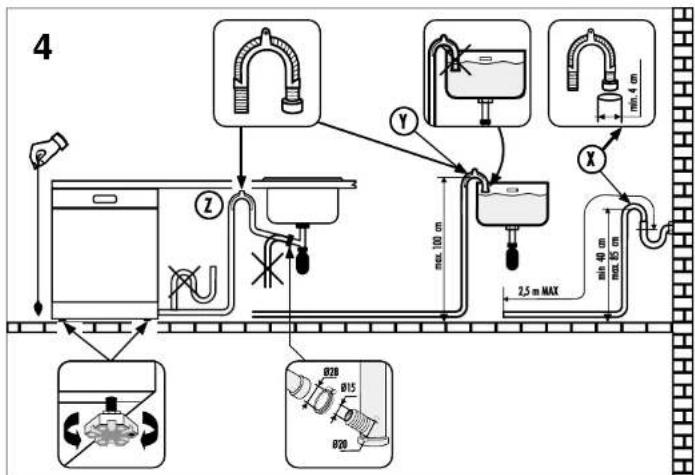

Ligação ao sistema de esgoto de água

■ Ligue a mangueira de esgoto de água ao sistema de esgoto de água, tendo o cuidado de não deixar que a mangueira fique torcida (fig. 4).
- O sistema de esgoto fixo deverá ter um diâmetro interno de, pelo menos, 4 cm, devendo ficar a uma altura mínima do chão de 40 cm.
■ Recomendamos a utilização de sifões anti-odores (fig. 4 X).
■ Se necessário, poderá prolongar a mangueira de esgoto da água até ao máximo de 2,5 m de comprimento, tendo porém o cuidade de nunca colocar a mangueira a uma altura superior a 85 cm do chão. A extensão da mangueira é fornecida pelo serviço Após Venda.

A extremidade curva da mangueira de esgoto poderá ser apoiada à borda de um lavatório (a fim de evitar o refluxo da água durante o programa de lavagem, deverá sempre certificar-se de que a extremidade da mangueira não se encontra dentro de água. Vide a fig. 4 Y).
■ Sempre que a máquina seja instalada sob uma bancada continua a curva deverá ser fixada imediatamente abaixo da bancada, num ponto o mais alto possível (fig. 4 Z).
■ Ao proceder à instalação da máquina certifique-se sempre de que nem a mangueira de entrada de água nem a de esgoio de água fiquem dobradas ou torcidas.

4 Y X 2.5 m MAX max 100 cm min 40 cm max 35 cm

INSTALAÇÃO DA SUA MÁQUINA EM COZINHAS MODULARES

Justaposição

A altura desta máquina (85 cm) foi estudada de modo a permitir a justaposição perfeita da máquina entre equipamentos já existentes, nas modernas cozinhas modulares. A altura dos pês da máquina pode ser regulada, a fim de permitir o juste da posição correcta.
- O topo da máquina, feito de laminado de alta resistência, não carece de qualquer cuidado especial, pois é à prova de calor, de nódoas e de abrasão (fig. 5).
- O topo da máquina, passível de ser utilizado como bancada de trabalho, pode ser facilmente ajustado, de modo a ficar perfeitamente alinhado com o topo dos restantes equipamentos; de facto, ele pode ser deslocado 5 mm de cada vez, até um máximo de 25 mm. Para tal, há que desaparafusar os dois parafusos existentes na parte de trás e fixar o topo na posição pretendida (fig. 6).

Incorporação

(Quando a máquina for instalada por baixo de uma bancada de trabalho)

As cozinhas modernas dispõem normalmente de uma bancada de trabalho única, sob a qual se introduzem os móveis básicos e os electrodomésticos. Nesse caso, basta retirar o topo (bancada de trabalho) da sua máquina, desaparafusando, para o efeito, os parafusos situados por baixo da extremidade posterior do topo (fig. 6).
A máquina passará então a ter uma altura de 82 cm, conforme estipulado nas normas internacionais (ISO), encastrando-se perfeitamente sob a bancada de trabalho continua da cozinha (fig. 7).

5 85

Introduza a sua mão na cavidade e puxe. Se a máquina for aberta durante o seu funcionamento, é automaticamente activado um dispositivo eléctrico de segurança que suspende imediatamente todas as funções da máquina.

IMPORTANTE Para que a máquina possa funcionar devidamente, dever-se-á evitar abrir a porta da máquina durante o funcionamento da mesma.

Fecho da porta da máquina

Introduza os cestos para a loiça na máquina. Assegure-se de que ambos os braços rotativos de lavagem se podem movimentar livremente, não ficando o seu movimento obstruído por talheres, loiça ou tachos é panelas. Feche a porta, exercendo uma certa pressão sobre ela, de modo a ficar bem fechada.

Dependendo da origem da água abastecida, esta poderá caracterizar-se por diferentes teores de calcário e de minerais, que se depositam na loiça, deixando manchas e marcas esbranquicadas.

Quanto mais elevado for o teor destes minerais na água, tanto mais dura será a água.

A máquina de lavar loiça está equipada com uma unidade amaciadora da água que, mediante a utilização de um sal regenerador especial, alimenta água previamente amaciada à máquina, para a lavagem da loiça. A unidade amaciadora está apta a tratar água com um grau de dureza de, no máximo, 60º fH (graduação francesa) ou de 33ªdH (graduação alemá), dispondo de 5 posições de regulação diferentes.

Para saber qual o grau de dureza da água da sua zona, contacte a entidade responsável pelo abastecimento da mesma, a qual lhe poderá dar a informação pretendida.

Regulação do amaciador da água

A tabela que se segue apresenta diversos graus de dureza da água e a regulação da unidade amaciadora indicada a cada grau de dureza.

A unidade amaciadora da água vem regulada de fábrica para o nível 2, na medida em que esta é a regulação mais apropriada para uma maior quantidade de utilizadores.

Se o grau de dureza da água da sua zona corresponder a 0, não terá de utilizar sal regenerador nem terá de proceder a qualquer ajuste, pois a água que lhe é fornecida é uma água macia.

Dependendo do grau de dureza da água que lhe é abastecida, deverá regular a unidade amaciador da seguinte forma:

1. remova o cesto inferior da máquina. Desaperte e remova a tampa que cobre o dispensador de sal, colocado no fundo da cuba (fig. A "1");
2. servindo-se de uma chave de fendas ou de uma faca, rode o parafuso de regulação para a posição pretendida.

Nivel	Dureza da água	Dureza da água	Utilização de sal regenerador	Regulação do amaciador da água	Quantidade de lavagens
	^ H (graduação francesa)	^ dH (graduação alemã)
0	0-9	0-5	NAO	LIVRE
1	10-30	6-16	SIM	posição N.1	50
^2	31-40	17-22	SIM	posição N.2	40
3	41-50	23-27	SIM	posição N.3	30
4	51-60	28-33	SIM	posição N.4	20

Colocação do sal na máquina

■ No fundo da máquina existe um reservatório para o sal, que serve para regenerar o sistema de descalcificação.
- É importante que utilize apenas o sal próprio para máquinas de lavar loiça, outros tipos de sal contêm pequenas quantidades de partículas insolúveis, que a longo prazo podem afectar e deteriorar a acção do amaciador.
■ Para colocar o sal no reservatório, situado no fundo da máquina, deverá desaparafusar a respectiva tampa, e encher então o reservatório.
- É natural que, durante esta operação, transborde uma pequena quantidade de água; continue a deitar o sal até o reservatório ficar cheio, mexendo a mistura com uma colher. Isto feito, limpe eventuais restos de sal que tenham ficado na rosca e volte a aparafusar a tampa.
■ Depois de colocar o sal, é aconselhável fazer um programa de lavagem completo, ou um ENXAGUAMENTO A FRIO. A capacidade do dispensador de sal varia entre 1,5 e 1,8 kg e, para

assegurar uma prestação mais eficaz da máquina, deverá acrescentar-lhe sal de tempos a tempos, de acordo com a regulação ajustada para a unidade amaciadora da água.

IMPORTANTE

Quando a máquina é posta em funcionamento pela primeira vez, depois de ter enchido completamente o reservatório de sal é necessário juntar água até o conteúdo do reservatório transbordar.

Esta operação, porém, só deverá ser efectuada quando a máquina for posta em funcionamento pela primeira vez.

Indicador da quantidade de sal

Este modelo dispõe de uma tampa opaca; nesse caso, deverá proceder periodicamente à verificação do nível de sal, de acordo com a regulação ajustada para a unidade amaciadora da água.

IMPORTANTE

Em geral, o aparecimento de manchas brancas na loiça é um sinal importante de que é necessário colocar mais sal na máquina.

CARREGAMENTO DA MÁQUINA

Como usar o cesto superior

• O cesto superior dispõe de duas prateleiras móveis, presas às partes laterais do cesto, e que podem ser colocadas em duas posições: ao alto ou deitadas. Quando estão deitadas estas duas prateleiras podem ser utilizadas para colocar chávenas de chá ou de café, facas e talheres de cozinha. Os copos de pé podem ser pendurados nas extremidades das prateleiras com toda a segurança. Por baixo destas prateleiras podem ser colocados copos, chávenas, pires e pratos de sobremesa.
• Os pratos de sopa e os pratos rasos poderão ser colocados com as prateleiras ao alto. Os pratos deverão ser colocados na vertical, com a parte de trás virada para o fundo da máquina, devendo ser deixado espaço suficiente entre os pratos para que a água circule livremente.
  A fim de tirar o melhor proveito possível da capacidade do cesto será aconselhável colocar os pratos do mesmo tamanho uns ao pé dos outros.
• Os pratos tanto poderão ser colocados numa fila única (fig. 1) como em duas filas (fig. 2).
• Os pratos maiores (com um diâmetro de aproximadamente 270 mm) deverão ser colocados ligeiramente inclinados para trás a fim de facilitar a introdução do cesto na máquina.

■ As saladeiras e outras taças ou caixas de plástico deverão também ser colocadas no cesto superior. Convém colocá-las de modo a que os jactos de água não as virem.
- O cesto superior foi concebido de modo a proporcionar uma grande flexibilidade de utilização, podendo levar o máximo de 24 pratos em duas filas, o máximo de 30 copos em cinco filas ou uma carga mista.

Como usar o cesto inferior

• No cesto inferior deverão ser colocados tachos e panelas, pratos de ir ao forno, terrinas, saladeiras, tampas, travessas, pratos rasos, pratos de sopa e talheres de cozinha (conchas, colheres de pau, etc.).
• Arrume os talheres no respectivo recipiente de plástico, com o cabo para baixo. Cologue o recipiente para os talheres no cesto inferior da máquina (fig. 3), assegurando-se de que não esteja a impedir o movimento dos braços rotativos.

IMPORTANTE

O cesto inferior tem um dispositivo de segurança para prevenir a sua extracção, especialmente quando está cheio de loiça. Deverá retirar esse cesto, quando colocar o sal, ou quando limpar o filtro numa manutenção regular.

1 A C B D F E

Um carregamento diário standard é representado nas figuras 1, 2 e 3.

Cesto superior (fig. 1)

A = Pratos de sopa
B = Pratos rasos
C = Pratos de sobremesa
D = Pires
E = Chávenas
F = Copos

2 A C B D E F G

Cesto superior (fig. 2)

A = Pratos de sopa
B = Pratos rasos
C = Pratos de sobremesa
D = Pires
E = Chávenas
F = Copos
G = Cesto de um compartimento para talheres

A = Panela de tamanho médio

B = Panela de tamanho grande

C = Frigideira

D = Tampas

E = Terrinas, travessas

F = Talheres

G = Pratos de ir ao forno

Para se obterem os melhores resultados de lavagem é condição essencial carregar a loiça na máquina de forma correcta e racional.

Cesto para talheres (fig. 4)

O cesto para talheres é composto por duas partes destacáveis que possibilitam vários tipos de carregamento dos talheres. As duas partes podem ser separadas deslizando a secção esquerda em sentido contrário da secção direita.

INFORMAÇÕES PARA OS LABORATÓRIOS DE ENSAIO

Programa comparativo geral (Normas EN 50242)

(vide selecção de programas)

1. Posição do cesto superior: inferior
2. Carga normal

3. Regulação do abrilhantador: 6

4. Quantidade de detergente:

8 g para a pré-lavagem;

- 22 g para a lavagem.

12 Local geral de carga (Normas EN 50242)

O modo correcto de carregar é representado, na figura 5 para o cesto superior, na figura 6 para o cesto inferior e na figura 7 para o cesto para talheres.

A = 5 + 5 + 2 copos
B = 12 pires
C = 4 + 6 + 2 châvenas
D = Taca pequena
E = Taca média
F = Taca grande
G = 1 garfo
H = 1 + 1 colheres grandes
I = 3 + 3 colheres de
sobremesa
L = 3 + 3 colheres de chá

M = 8 + 4 pratos de sopa
N = 11 + 1 pratos rasos
O = 12 pratos de sobremesa
P = Travessa
Q = Talheres

Cesto para talheres sem compartimentos laterais (fig. 7)

Coloque os restantes talheres, tendo o cuidado de não colocar diferentes tipos de talheres no mesmo compartimento.

Cesto superior para lavagem de 1/2 carregamento

1/2 carregamento misto (fig. 1)
A = Copos
B = Pratos de sopa
C = Pratos de fruta
D = Pires de café, chá, etc.
E = Tachos com cabo
F = Frigideiras
G = Taças grande
H = Taças pequenas

1/2 carregamento standard (fig. 2)
A = 6 copos
B = 6 chávenas de café ou de chá
C = Travessas
D = 6 pratos de sopa
E = 6 pratos rasos
F = 6 pratos de fruta
G = 6 pires de café ou de chá
H = Taças médias
I = Taças pequenas

Os talheres deverão ser colocados dentro do cesto, em plástico, o qual por sua vez se encontra no cesto inferior.

COLOCAÇÃO DO DETERGENTE E DO ABRILHANTADOR

Colocação do detergente

IMPORTANTE

É de grande importância utilizar um detergente específico para máquinas de lavar loiça, quer seja em pó, líquido ou em forma de pastilhas.

Os detergentes que não são adequados para as máquinas de lavar loiça (como, por exemplo, os detergentes para a lavagem de loiça à mão) não contêm os ingredientes adequados à lavagem de loiça na máquina e impedem o correcto funcionamento da máquina.

Lavagem normal

O recipiente para o detergente para a lavagem encontra-se do lado de dentro da porta (fig. A "2"). Se, por qualquer motivo, a tampa do recipiente ficar fechada, para a abrir basta agir sobre o botão de fecho (A). No fim dos programas de lavagem a tampa fica sempre aberta, pronta para a utilização seguinte.

ATENÇÃO!

Quando colocar loiça no cesto inferior, certifique-se que os pratos ou outras peças de loiça não obstroem a gaveta do detergente.

A dose de detergente pode variar em função do grau de sujidade e do tipo de loicá a lavar. Em geral, recomendamos a utilização de 20 ÷ 30 g de detergente na secção de lavagem do compartimento do detergente (B).

Depois de colocar o detergente no seu compartimento, feche a tampa, empurrando primeiro (1) e depois pressionando para baixo (2) até ouvir um ruido.

Como os detergentes não são todos iguais, consulte também as instruções inscritas na embalagem do detergente. Recordamos que uma quantidade insuficiente de detergente provoca uma má remoção da sujidade, enquanto que uma quantidade excessiva de detergente, além de não melhorar os resultados da lavagem, representa um desperdício.

IMPORTANTE

A utilização das quantidades adequadas de detergente - nem detergente em excesso nem detergente a menos - representa um contributo para a defesa do meio ambiente.

ATENÇÃO!

NOTA IMPORTANTE PARA A COMBINAÇÃO DE DETERGENTES.

Se pretender combinar detergentes que contenham sal e/ou um agente de enxaguamento, deve ter em atenção o seguinte:

■ Lêr cuidadosamente as instruções do fabricante inscritas na embalagem;

■ Alguns detergentes combinados, em particular os que contém um agente de enxaguamento, oferem melhores resultados em programas de lavagem específicos;
A eficácia dos detergentes que contêm produtos para diminuir a dureza da água (*)/ sal. depende da própria dureza da água fornecida. Deverá pois, verificar que o detergente a utilizar é adaptado à dureza da água (*).
(*) Nivel de cálcio.
Nalgumas situações a combinação de detergentes poderá causar:
■ permanência de resíduos na loiça ou na própria máquina;

Colocação do aditivo (abrilhantador)

O aditivo, que é automaticamente despejado durante o último ciclo de enxaguamento, contribui para uma secagem mais rápida da loiça, prevenindo a formação de manchas e a acumulação de resíduos opacos.

O compartimento para aditivos encontra-se do lado esquerdo do compartimento para detergente (fig. A "3").

Para abrir a tampa, empurre a patilha, e em simultâneo puxe a tampa. E sempre importante utilizar os produtos específicos para máquinas de lavar loiça.

O nível do aditivo pode ser controlado através do visor (C) situado sobre o dispositivo.

Regulação do doseamento do aditivo de 1 a 6

O regulador (D) encontra-se sob a tampa (use uma moeda para o rodar). A posição aconselhada é a 4.
O teor de calcário da água manifesta-se quer através da presença de incrustações, quer através do grau de secagem.
É fundamental regular o doseamento do aditivo de forma conveniente, para que os resultados sejam sempre os melhores.
Se a loiça parecer estar riscada, dever-se-á seleccionar uma posição mais baixa, e, se a loiça apresentar manchas ou resíduos brancos, dever-se-á seleccionar uma posição mais elevada.

■ diminui o desempenho da lavagem e da secagem.

Nessas situações, recomendamos a utilização em separado de todos os produtos, sal, detergentes e o agente de enxaguamento. Assim assegurará que o descalcificador operará correctamente. Deverá no entanto, ter em conta que utilizando sal convencional, só depois de alguns ciclos de lavagem é que o sistema ficará de novo completamente operacional.

IMPORTANTE

Qualquer problema motivado pela utilização de detergentes combinados, não será coberto pela garantia.

CHEIO

VAZIO

escuro

claro

O conjunto de filtragem (fig. A "4") é constituído pelos seguintes elementos:

um recipiente central, que retém as partículas de sujidade de maiores dimensões;

um crivo plano, que filtra continuamente a água da lavagem;

um microfiltro, instalado por baixo do crivo, que retém as partículas de dimensões mais reduzidas, assegurando um enxaguamento perfeito da loiça.

Para assegurar sempre a obtenção de excelentes resultados da lavagem, deverá verificar e limpar os filtro a seguir a cada lavagem.
- Para remover o conjunto de filtragem terá apenas de rodar a respectiva pega no sentido contrário ao dos ponteiros do relógio (fig. 1).
■ Para maior facilidade de limpeza, o recipiente central pode ser retirado (fig. 2).
■ Remova o crivo (fig. 3) e lave todo o conjunto debaixo de um jacto de água limpa. Se necessário, poderá servir-se de uma escova pequena para limpar melhor o filtro.
- No caso dos modelos equipados com o microfiltro autolimpante, a manutenção do conjunto de filtragem torna-se ainda mais simples, só sendo necessário verificar este conjunto de filtragem de duas em duas semanas. No entanto, a seguir a cada lavagem será conveniente certificar-se de que o recipiente central do conjunto de filtragem e o crivo não estão entupidos.

ATENÇÃO!

Depois de limpar os diversos componentes do conjunto de filtragem deverá sempre certificar-se de que os voltou a montar devidamente e de que o crivo ficou correctamente instalado, de forma a ficar perfeitamente encaixado, no fundo da cuba da máquina.

Deverá igualmente certificar-se de que o conjunto de filtragem ficou devidamente aparafusado (não se esqueça de que, para o aparafusar, terá de o rodar no sentido dos ponteiros do relógio), na medida em que uma instalação errada ou incorrecta do conjunto de filtragem prejudica a eficácia da máquina de lavar loiça.

IMPORTANTE
Nunca utilize a máquina de lavar loiça sem os filtros estarem instalados.

Como obter os melhores resultados de lavagem

■ Antes de meter a loiça na máquina remova os restos de comida (ossos, espinhas de peixe, restos de carne ou de legumes, resíduos de café, cascas de fruta, cinza de cigarros, palitos, etc.) a fim de evitar que os filtros, as saídas de despejo de água e os orifícios dos braços rotativos de lavagem fiquem bloqueados.
■ Evite passar a loiça por água antes de a colocar na máquina.
■ Se os tachos, as panelas e os pratos de ir ao forno se apresentarem muito sujos, com restos de comida agarrados, será aconselhável pô-los de molho antes de os meter na máquina.
■ Coloque a loiça na máquina com as aberturas voltadas para baixo.
■ Se possível, evite que as peças de loiça e os utensílios fiquem encostados uns aos outros. Uma arrumação correcta da loiça contribuirá para a obtenção dos melhores resultados possíveis.
■ Depois de meter a loiça na máquina, assegure-se que os braços rotativos não fiquem presos, podendo girar livremente.
- Os tachos, as panelas e os outros utensílos que apresentem restos de comida muito agarrados ou queimados deverão ser postos de molho com água e detergente para a máquina.
■ Para que as pratas fiquem perfeitamente lavadas na máquina será necessário:

a) passá-las por água imediatamente a seguir a serem utilizadas, em especial se tiverem sido utilizadas para servir ou comer pratos com molhos (mayonnaise, etc.), ovos, peixe, etc.;
b) não lhes deitar detergente directamente para cima;
c) não as deixar entrar em contacto com outros metais.

Como economizar água, detergente e energia

Se só quiser lavar a loiça quando a máquina estiver completamente cheia, coloque a loiça na máquina a seguir a cada refeição, até que a máquina fique cheia. Se quiser, e para remover a maior sujidade da loiça e não deixar os restos de comida secarem até à lavagem, efectue uma EXAGUAMENTO A 'FRIO. Assim, só terá de programar a máquina para uma lavagem completa quando ela estiver cheia de loiça.
■ Se a loiça não estiver muito suja, ou se quiser lavar a loiça sem que a máquina esteja completamente cheia, opte pelo programa ECONOMICO. Reja-se pelas indicações constantes da Tabela de Programas.

Loiça e utensílios que não devem ser lavados na máquina

• É sempre bom recordar que nem todos os tipos de loiça e de utensílios podem ser lavados na máquina. Os objectes e utensílios de termoplástico, que disponham de pegas de madeira ou de plástico, os tachos com pegas de madeira, os utensílios em aluminió, de cristal ou de vidro de chumbo só poderão ser lavados na máquina se o respectivo fabricante assim o indicar.
  ■ As decorações de alguns tipos de loiça têm tendência para desaparecer na máquina, será recomendável experimentar primeiro lavar uma só peça desse serviço. Só depois de se certificar de que a decoração não sai ou não perde cor se a loiça for lavada na máquina é que deverá lavar todo o serviço na máquina.
  ■ Nunca lave objectos de prata em conjunto com objectos de aço inoxidável: A reacção química que se desencadeia pelo contacto dos dois tipos de metal poderá danificar irremediavelmente os objectos.

IMPORTANTE

Antes de lavar pela primeira vez um objecto, ou utensílio novo na máquina deverá certificar-se de que o mesmo pode realmente ser lavado na máquina.

Sugestões úteis

■ Ao descarregar a máquina, comece por descarregar a loiça do cesto inferior, pois evitará assim que caiam eventuais gotas do cesto superior para o inferior.
■ Se pretender deixar a loiça na máquina durante algum tempo, abra ligeiramente a porta, permitindo assim a circulação do ar e favorecendo a secagem da loiça.

LIMPEZA E MANUTENÇÃO

■ Para limpar o interior da máquina de lavar loiça não deev utilizar solventes (acção desengordurante) nem abrasivos, mas apenas um pano molhado com água.
■ A sua máquina de lavar loiça não requer cuidados especiais de manutenção, pois o seu interior é autolimpante.
■ Limpe regularmente a guarnição de borracha da porta com um pano húmido, a fim de remover eventuais restos de comida ou de aditivo.
■ Recomenda-se que proceda à remoção periódica de eventuais depósitos de calcário ou de lixo, procedendo a uma lavagem com a máquina vazia. Nesse caso, deite um copo de vinagre no fundo do interior da máquina, e seleccione um programa de lavagem delicada.
Se, tendo procedido previamente à limpeza do filtro, a loíça e as panelas parecerem não ter sido devidamente lavadas ou enxaguadas, verifique se todos os orifícios dos braços rotativos de lavagem (fig. A "5") se encontram desobstruídos, isto é, se não estão tapados por restos de comida.

Se os orificios estiverem obstruídos, proceda da seguinte forma:

1. Para remover o braço rotativo superior terá de o rodar até ficar alinhado com a paragem indicada pela seta (flg. 1b). Em seguida, empurre-o para cima (flg 1) e, mantendo-o empurrado para cima, rode-o no sentido dos ponteiros do relógio para o desaparafusar. Para o voltar a montar execute estas operações certificando-se porém de que, desta vez, roda o braço rotativo no sentido contrário ao dos ponteiros do relógio (para o aparafusar). Para remover o braço rotativo inferior basta puxá-lo para cima (fig. 2).
2. Uma vez desmontados os braços rotativos, lave-os debaixo de um jacto de água limpa para eliminar qualquer obstrução dos orifícios de pulverização de água.
3. Depois de os ter lavado, volte a colocar os braços rotativos na mesma posição, não se esquecendo de colocar o braço rotativo superior na posição de paragem e de o aparafusar completamente.
   ■ Tanto o revestimento interior da porta, como o revestimento interior da máquina são feitos de aço inoxidável; no entanto, se surgirem manchas de oxidação, tal ficará provavelmente a dever-se ao elevado teor de sais de ferro da água.
   ■ As manchas poderão ser removidas com um detergente ligeiramente abrasivo; nunca utilize produtos à base de cloro, de palha de aço, etc.

1 1b

Depois de concluído qualquer ciclo de lavagem, é essencial fechar a alimentação de água e desligar a máquina com a tecla de ligar/desligar.

Se não pretender utilizar a sua máquina durante algum tempo, é conveniente observar as seguintes regras:

1. Execute um ciclo de lavagem com a máquina vazia, mas com detergente, a fim de limpar eventuais depósitos existentes na máquina;
2. Desligue a ficha do cabo de alimentação eléctrica da máquina da tomada de alimentação de corrente;
3. Feche a tomeira de alimentação de água;
4. Encha o reservatório do aditivo de lavagem;
5. Deixe a porta aberta;
6. Deixe o interior da máquina limpo;
7. Sempre que a máquina ficar num ambiente com temperaturas inferiores a 0°C, a água que fica nas mangueiras e no interior dos sistemas da máquina poderá congelar. Nesse caso, e antes de colocar a máquina novamente em funcionamento, deverá fazer com que a temperatura ambiente suba acima dos 0°C e esperar 24 horas antes de ligar a máquina.

DESCRIÇÃO DOS COMANDOS

A B C D E

A Tecla "MEIA CARGA"
B Tecla "LIGAR/DESLIGAR"
C Dispositivo de abertura da porta

		com bancada	sem bancada
Altura	cm	85	82
Profundidade	cm	60	55,6
Largura	cm	60	59,8
Profundidade com a porta aberta	cm	120	117

DADOS TÉCNICOS :

Capacidade seg-norma EN 50242	12 pessoas
Capacidade c/ tachos e pratos	8 pessoas
Pressão admitida na instalação hidráulica	Min. 0,08 - Max 0,8 MPa
Fusível	(ver placa de características)
Potência máxima absorvida	(ver placa de características)
Tensão	(ver placa de características)

SELECCÃO DE PROGRAMAS E FUNÇÕES ESPECIAIS

(Utilize conjuntamente com o guia de programas)

Seleção de programas

ATENÇÃO!

Antes de sélectionar qualquer programa, o selector de programas deverá sempre ser colocado na posição "RÉSET" e o indicador luminoso "LAVAGEM" (▶II) deverá estar desligado. Assegure-se de que a tecla "LIGAR/DESLIGAR" (○■) é pressionado em.

Para selecionar o programa, pressione a tecla "LIGAR/DESLIGAR": depois rode o programador (da esquerda paea a direita ou da direita para a esquerda) até o ponto ( ) na linha com o numero do programa pretendido. Depois de 4 segundo sensivelmente, o indicador luminoso "LAVAGEM", ligar-se-à novamente.

IMPORTANTE

Com o decorrer do programa, o selector de programas manter-se-á na posição seleccionada sem se mover.

Opção dos butões

Tecla "MEIA CARGA" 1/2

Se se premir esta tecla, pode-se optar pela lavagem de uma quantidade reduzida de loiça, concentrando toda a loiça a lavar no tabuleiro supeior, à excepcção dos talheres, que deverão ser colocados no cesto existente para esse efeito, colocado no tabuleiro inferior da máquina. A seleção desta função permite reduzir o consumo de água e de energia. Colocar uma quantidade de detergente inferior à normalmente doseada para a lavagem normal.

Interrupção de um programa

Não é recomendável que a porta da máquina seja aberta durante a execução de um programa de lavagem e, particularmente, durante a fase central de lavagem ou a fase final de secagem. No entanto, a máquina interrompe automaticamente o seu funcionamento sempre que a porta é aberta. Se a porta for aberta duranteo decorrer dum programa, o indicador luminoso "LAVAGEM" começará a cintilar, até voltar a fechar a porta. Nessa altura, o programa partirá do ponto de onde foi interrompido (se for necessário, o aparelho criará um ambiente térmico para evitar quebras de temperatura).

Caso pretenda cancelar ou alterar um programa enquanto este estiver a ser executado, terá de levar a cabo as seguintes operações:

rode o selector de programas para a posição "RESET". Segundos depois a luz indicadora "LAVAGEM" desligar-se-á.

Nessa altura poderá então seleccionar um outro programa.

ATENÇÃO!

Antes de iniciar um novo programa, deverá sempre certificar-se de que há detergente no respectivo compartimento. Se necessário, volte a encher este compartimento.

Se houver uma falha na alimentação de energia enquanto a máquina estiver trabalhar, uma memória especial armazena os dados relativos ao programa seleccionado e, uma vez restaurada a alimentação de energia, a máquina continua o programa a partir do ponto em que foi interrompido.

Fim do programa

No fim do programa, a luz indicadora "LAVAGEM" começará a cintilar. Rode o selector de programas para a posição "RESET", até a luz indicadora "LAVAGEM" se desligar, de seguida pressione a tecla "LIGAR/DESLIGAR".

Seleção do novo programa

Sempre que pretenda seleccionar um novo programa, deverá rodar o selector de programas para a posição "RESET" e aguardar que a luz indicadora "LAVAGEM" se desligue.

Quando estiver a seleccionar um programa, a luz indicadora “LAVAGEM” começará a cintilar rápidamente no caso de detectar algum problema de funcionamento do programa. Nesse caso, rode o selector de programas para a posição “RESET” e a luz indicadora “LAVAGEM” desligar-se-á. Depois deverá então seleccionar novamente o programa pretendido. Se o problema persistir, deverá contactar o serviço de Assistência Técnica.

IMPORTANTE

Esta máquina de lavar loiça está equipada com um sistema de segurança anti-inundação, que bloqueia automáticamente qualquer excesso de água, no caso de ocorrer algum problema.

ATENÇÃO!

A fim de evitar que o dispositivo de segurança contra inundações seja inoportunamente activado, recomendase que a máquina não seja deslocada ou inclinada enquanto estiver a funcionar. Se for absolutamente necessário deslocar ou inclinar a máquina enquanto esta estiver a funcionar, assegure-se primeiro de que o ciclo de lavagem já terminou e que não há água na cuba da máquina.

TABELA DOS PROGRAMAS

Símbolos

Descrição

1	ENXAGUAMENTO A FRIO	Pré-lavagem rápida para a loiça usada pela manhã ou pelo almoço, quando se quer realizar apenas uma lavagem depois do jantar.
2	INTENSIVO 75°C	Apto para lavar a loiça e tachos muito sujos.
3	UNIVERSAL 65°C	Adequado para lavar a loiça e tachos com sujidade normal.
4	CLASSE A 1h 70°C	Adequado para lavagem diária, imediatamente após a refeição, de loicas e tachos com sujidade normal (MÁXIMO 8 peças).
5	ECO-BIO 45°C	Adequado para lavar a loiça e tachos com sujidade normal, utilizando um detergente com enzimas.Programa segundo normas EN 50242.
6	DELICADO 45°C	Adequado para lavar a loiça delicada e decorada, assim como os cristais. Indicado também para lavagem diária de loiça pouco suja, exceptuando as frigideiras.
7	RÁPIDO 32' 50°C	Ciclo super-rápido que se efectua no final da refeição, indicado para cargas pequenas (4/6 pessoas).

Operações a realizar					Desenvolvimento do programa					Duracio média em minutos	Funções especiais
Dotorganto pré-lavagem	Detergente lavagem	Limpeza do filtro e placa	Controllo do nível de abrilhantador	Controllo do nível de sal	Pré lavagem a quento	Pré-lavagem a frio	Lavagem	Primero enxaguamento a frio	Segundo enxaguamento a frio	Enxaguamento a quente com abrilhantador	Com água fria (15°C) -Tolerância ± 10%~

Lavagem com pré-lavagem
Se escolher o programa de lavagem INTENSIVO há que acrescentar uma quantidade adicional de detergente (20 g) directamente na cuba da máquina.
Para o programa CLASSE A 1h acrescente 5 g

N/A= opção indisponível

DETECÇÃO DE PEQUENAS AVARIAS

Se a sua máquina não funcionar em condições, ou se deixar totalmente de funcionar, agradecemos que, antes de contactar os Serviços de Assistência Técnica, proceda às seguintes verificações:

AVARIA CAUSA PROVÁVEL	ACÇÃO NECESSÁRIA
1 - A máquina não funciona	A máquina não está ligada à corrente	Ligue a máquina à corrente
	A tecla de ligar / desligar não foi premida	Pressione a tecla
	Porta mal fechada	Fecha a porta
	Faiha de alimentação de corrente	Verifique
2 - A máquina não mete água	Vide ponto (1)	Verifique
	Torneira fechada	Abra a tomeira
	Seleccão incorrecta de programa	Volte a seleccionar o programa
	Mangueira de admissão dobrada ou torcida	Endireite-a
	O filtro existente na mangueira de admissão está entupido	Limpe o filtro colocado na extremidade da mangueira de admissão
3 - A máquina não despeja água	Mangueira de esgoto dobrada ou torcida	Endireite a mangueira
	Filtro obstruído	Verifique filtro
	Mangueira de descarga com extensão incorrecta	Siga rigorosamente as instruções relativas à ligação da mangueira de descarga
	O respiradouro do sistema de descarga na parede não está ao ar	Consulte um técnico qualificado
4 - A máquina despeja água constantemente	Mangueira de esgoto numa posição demasiado baixa	A mangueira tem de estar a uma altura rhimina de 40 cm
5 - Não se ouvem os braços rot. de lavagem rodar	Quantidade excessiva de detergente	Reduza quantidade. Use detergente próprio
	Movimento dos braços impedido por algum objecto	Verifique
	Placa / parte central do filtro muito sujos	Verifique
6- Nas máquinas equipadas com unidade electrónica amaciadora sem mostrador: um ou mais indicadores luminosos brilhão lentamente	Torneira de admissão de água fechada	Desligue a máquina. Abra a tomeira. Voite a reiniciar o ciclo de lavagem.

AVARIA CAUSA PROVÁVEL ACÇÃO NECESSÁRIA
7 - A loiça colocada na máquina só está parcialmente lavada	Vide ponto (5)	Verifique
	Fundo das panelas não foi devidamente lavado	Restos de comida presos ao fundo devem ser amolecidos antes da lavagem
	Bordas das panelas mal lavadas	Coloque-as noutra posição
	Braços de lavagem parcialmente obstruídos	Retire braços, soltando porcas de fixação e lavando os sob jacto de água
	Loiça mal arrumada	Não encosto os objectos uns aos outros
	Extramidade da mangueira de descarga imersa em água	A extramidade da mangueira de descarga não deve ficar a tocar na água que foi despejada
	Quantidade de detergente mal doseada, detergente já velho ou endurecido	Aumente a quantidade de detergente utilizada em função da sujidade da loiça ou substitua o detergente
	A tampa do recipiente para o sal não ficou bem fechada	Aparafuse a tampa até ao fim
	O programa de lavagem seleccionado é demasiado suave	Escolha um programa mais enérgico
	A loiça colocada no cesto inferior não foi lavada	Prima a tecla de meia carga
8 - A loiça apresenta manchas brancas	Água demasiado dura	Verifique o nível de sal e aditivo. Caso as manchas não desapareçam, contacte os Serv. de Ass. Técnica
9 - A máquina faz muito barulho durante a lavagem	Os objectos a lavar batem uns contra os outros	Arrume melhor a loiça
	Os braços rotativos batem de encontro à loiça	Arrume melhor a loiça
10 - A loiça não ficou bem seca	Má circulação de ar	Abra ligeiramente a porta da máquina no fim óo programa a fim de favorecer a circulação do ar

N.B.: Se, em consequência de alguma das situações acima descritas, a máquina não lavar devidamente a loiça, será necessário remover manualmente os depósitos eventualmente existentes na loiça, pois o ciclo final de secagem endurece esses depósitos, sendo assim impossível serem removidos através de uma nova lavagem na máquina. Se, depois de efectuadas as verificações acima referidas, a máquina continuar a não trabalhar em devidas condições ou continuar avariada, agradecemos que entre em contacto com o Centro de Assistência Técnica mais próximo. Ao fazé-lo, deverá indicar o modelo da sua máquina, que consta quer da placa de características colocada na parte de dentro da porta, em cima, quer do certificado de garantia ou da factura. O fornecimento destas informações permite resolver mais rapidamente o seu problema.

Salvaguardam-se erros e alterações!

O fabricante declina toda e qualquer responsabilidade por quaisquer gralhas, incorrecções ou erros deste manual de instruções. O fabricante reserva-se ainda o direito de proceder a quaisquer alterações ou modificações nos aparelhos, conforme necessário, sem alterar as suas características essenciais.

INHALTSVERZEICHNIS

O modelo e características indicados nesta folha podem ser alterados sem qualquer aviso.

Ao assegurar que este produto seja correctamente eliminado, estará a prevenir eventuais consequências negativas para o ambiente e para a saúde, que, de outra forma, poderiam resultar de um tratamento incorrecto deste produto, quando eliminado.

O simbolo patente neste produto indica que ele não pode ser tratado como lxo doméstico. Em vez disso, deve ser entregue no centro de recolha apropriado, para reciclagem do equipamento eléctrico e electrónico.

A eliminação deste produto deve ser levada a cabo de acordo com os regulamentos localmente aplicáveis à eliminação e ao tratamento de lxo e resíduos.

Para obter informações mais detalhadas sobre o tratamento, a recuperação e a reciclagem deste produto, agradecemos que entre em contacto com a entidade municipal competente, com o serviço de eliminação de lixos e resíduos ou com o estabelecimento comercial onde adquiru o produto.
