MANUALE UTENTE LS IDF 80 IBERNA

IT Guida pratica all'uso

FR Mode d'emploi

Indicazioni di sicurezza	pag. 3
Messa in opera, installazione	pag. 4
Impianto di decalcificazione	pag. 8
Caricamento delle stoviglie	pag. 10
Informazioni per laboratori di prova	pag. 12
Lavaggio a mezzo carico	pag. 13
Caricamento detersivo e brillantante	pag. 14
Pulizia filtri	pag. 16
Consigli pratici	pag. 17
Pulizia e manutenzione ordinaria	pag. 18
Descrizione dei comandi	pag. 19
Dati tecnici	pag. 19
Scelta dei programmi e funzioni particolari	pag. 20
Elenco dei programmi	pag. 22
Ricerca piccoli guasti	pag. 24

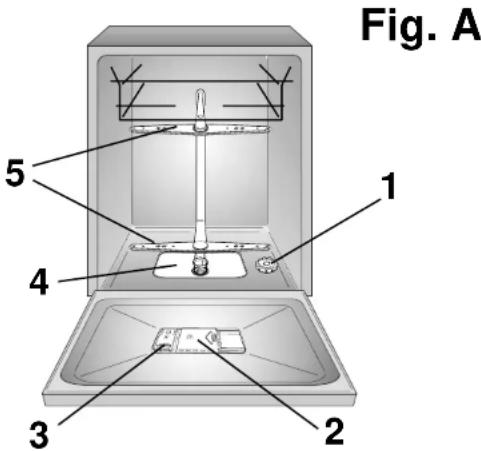

Fig. A 1 2 3 4 5

La preghiamo di leggere attentamente le avvertenze contenute nel presente libretto, in quanto forniscono importanti indicazioni riguardanti la sicurezza di installazione, d'uso, di manutenzione ed alcuni utili consigli per utilizzare al meglio la propria nuova lava-stoviglie.

Conservi con cura questo libretto per ogni ulteriore consultazione.

INDICAZIONI DI SICUREZZA

L'uso di un qualsiasi apparecchio elettrico comporta l'osservanza di alcune regole fondamentali.

Installazione

In caso di incompatibilità tra la presa e la spina dell'apparecchio, fare sostituire la presa con altra di tipo adatto, da personale qualificato. Quest'ultimo, in particolare, dovrà anche accertare che la sezione dei cavi della presa sia idonea alla potenza assorbita dall'apparecchio.
■ Fare attenzione che l'apparecchiatura non schiacci il cavo di alimentazione.
■ In generale è sconsigliabile l'uso di adattatori, prese multiple e/o prolunghe.
■ Qualora si rendesse necessaria la sostituzione del cavo di alimentazione del l'apparecchio, rivolgersi al Servizio di Assistenza Tecnica Autorizzato.

Sicurezza

■ Non toccare l'apparecchio con mani o piedi bagnati o umidi.
■ Non usare l'apparecchio a piedi nudi.
■ Non tirare il cavo di alimentazione, o l'apparecchio stesso, per staccare la spina dalla presa di corrente.
■ Non esporre l'apparecchio ad agenti atmosferici (pioggia, sole, ecc.).
■ Non permettere che l'apparecchio sia usato dai bambini senza sorveglianza.
■ Non si deve bere l'acqua che rimane nella macchina o sulle stoviglie alla fine dei programmi di lavaggio.
■ Non lasciare la porta aperta in posizione orizzontale, al fine di evitare potenziali pericoli (es. inciampare).
■ Appoggiarsi o sedersi sulla porta aperta della lavastoviglie, può causarne il ribaltamento.

ATTENZIONE!

Coltelli ed altri utensili con l'estremità appuntite devono essere collocati nel cesto con le punte rivolte verso il basso o in posizione orizzontale.

Utilizzo quotidiano

■ Questo apparecchio dovrà essere destinato solo all'uso domestico.
■ La lavastoviglie è progettata per il lavaggio di normali utensili domestici: oggetti contaminati da benzina, vernice, avanzi di acciaio o ferro, prodotti chimici corrosivi, acidi o alcalini non devono essere lavati in lavastoviglie.
■ Se l'abitazione è dotata di impianto per addolcire l'acqua non è necessario aggiungere sale nell'addolcitore della lavastoviglie.
■ I coltelli e le posate ottengono un lavaggio migliore se posti nel cestello con i manici in basso.
In caso di guasto e/o di cattivo funzionamento dell'apparecchio, spegnerlo, chiudere il rubinetto dell'acqua e non manomettere l'elettrodomestico. Per l'eventuale riparazione rivolgersi solamente ad un Centro di Assistenza Tecnica (GIAS) e richiedere l'utilizzo di ricambi originali. Il mancato rispetto di quanto sopra può compromettere la sicurezza dell'apparecchio e dell'utilizzatore.

Smaltimento

• Questo apparecchio è fabbricato con materiali riciclabili, per permetterne un corretto smaltimento degli stessi.
  ■ Volendo eliminare una vecchia lavastoviglie, si abbia cura di togliere la chiusura sportello, per evitare che i bambini possano chiudersi nella macchina. Dopo aver staccato la spina dalla presa di corrente, è importante tagliare il cavo di alimentazione.

INSTALLAZIONE

(Notazioni tecniche)

■ Dopo il disimballo, verificare che la lava-stoviglie sia bene in piano regolando piedini per eliminare una eventuale inclinazione.
■ Qualora fosse necessario trasportare manualmente la macchina disimballata, non impugnare la porta in basso, ma aprire leggermente la porta e sollevare impugnando il ripiano superiore.

NO

IMPORTANTE

Nel caso si installi la macchina su un pavimento ricoperto da tappeti o con moquette, controllare che le aperture di ventilazione alla base dell'apparecchio non vengano ostruite.

Inoltre, la spina dell'apparecchio deve rimanere accessibile anche dopo l'installazione.

Alimentazione elettrica

L'apparecchio è conforme ai requisiti di sicurezza previsti dagli istituti normativi ed è munito di spina tripolare con polo di terra che assicura la completa messa a terra del prodotto.

Prima di alimentare elettricamente l'elettro- domestico accertarsi:

1. che la presa abbia un corretto collegamento di messa a terra;
2. che la portata amperometrica del contatore elettrico risulti idonea per l'assorbimento indicato dai dati di targa dell'elettrodomestico.

ATTENZIONE!

L'efficacia della sicurezza è comunque subordinata anche alla corretta messa a terra del Vostro impianto. Per la mancanza di un efficiente impianto di terra, si avverte una lieve dispersione di corrente sulle parti metalliche dell'elettrodomestico per la presenza del filtro antidisturbo radio.

La società costruttrice resta sollevata da ogni responsabilità per eventuali danni a persone o cose, derivanti dal mancato allacciamento della linea di terra.

Apparecchio conforme alle Direttive Europee 89/336/CEE, 73/23/CEE e successive modifi- che.

Alimentazione idrica

IMPORTANTE

L'apparecchio deve essere connesso alla rete idrica, solo con i nuovi tubi di carico forniti in dotazione. I vecchi tubi di carico non devono essere riu-tilizzati.

■ I tubi di carico e scarico possono essere orientati indifferentemente verso destra o verso sinistra.

IMPORTANTE

La lavastoviglie può essere allacciata all'impianto dell'acqua fredda o calda purchè non superi i 60°C.

■ La pressione idrica deve essere compresa tra un minimo di 0,08 MPa e un massimo di 0,8 MPa. Per pressioni inferiori consultare il Centro Assistenza Tecnica.
■ E' necessario un rubinetto a monte del tubo di carico per isolare la macchina dall'impianto idrico quando non è in funzione (fig. 1 B).
■ La lavastoviglie è dotata di un tubo per la presa d'acqua terminante con ghiera filettata 3/4" (fig. 2).
Il tubo di carico "A" deve essere avvitato ad un rubinetto dell'acqua "B" con attacco da 3/4" assicurandosi che la ghiera sia ben stretta.
■ Se necessario, si può allungare il tubo di carico fino a 2,5 m. A tale scopo, contattare il Centro Assistenza Tecnica.
■ Qualora l'acqua di rete presentasse dei residui calcarei o sabbia, è consigliabile richiedere presso il Centro Assistenza Tecnica, il filtro accessorio art. 9226085 (fig. 3). Il filtro "D" va inserito tra la presa d'acqua da 3/4" "B" ed il tubo di carico "A", ricordando di mettere le guarnizioni "C".
■ Se la macchina viene collegata a tubazioni nuove o rimaste inutilizzate per lungo tempo, è consigliabile far scorrere l'acqua per alcuni minuti prima di allacciare il tubo di carico. In tal modo eviterete che depositi di sabbia o di ruggine possano otturare il filtrino di ingresso acqua.

Collegamento allo scarico d'acqua

■ Infilare il tubo nell'impianto di scarico, senza creare pieghe (fig. 4).
■ Lo scarico fisso deve avere il diametro interno di almeno 4 cm e dev'essere posto ad una altezza minima di 40 cm.
■ Si raccomanda di predisporre il sifone antiodore (fig. 4X).
■ Se necessario si può allungare il tubo di scarico fino a 2,5 m. tenendolo però ad una altezza massima di 85 cm dal pavimento. A tale scopo, contattare il Centro Assistenza Tecnica.

■ L'estremità ricurva del tubo di scarico può essere appoggiata al bordo di un lavello, ma non deve rimanere immersa nell'acqua, per evitare il risucchio nell'apparecchio durante il programma di lavaggio (fig. 4Y).
■ Nel caso di installazione sotto piano continuo, la curva deve essere fissata immediatamente sotto il piano nel punto più alto possibile (fig. 4Z).
■ Nell'installare la macchina, controllare che i tubi di carico e scarico non siano piegati.

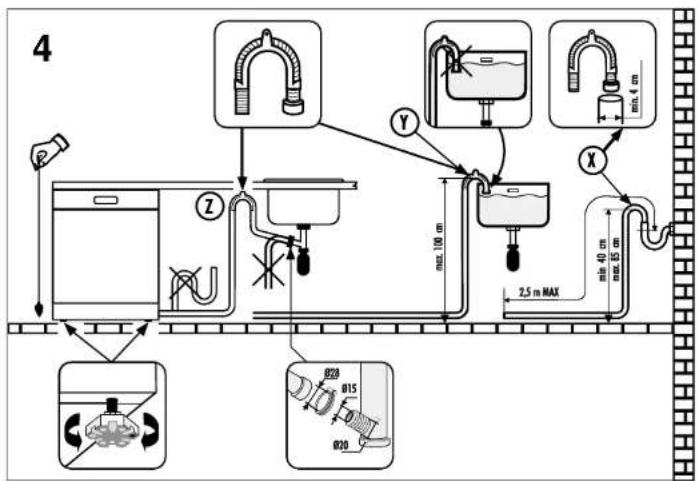

4 Y X 2,5 m MAX max. 100 cm min. 40 cm max. 65 cm

INSTALLAZIONE NELLE CUCINE COMPONIBILI

Per accosto

■ La lavastoviglie è stata studiata con l'altezza modulare di 85 cm e quindi può essere accostata ai mobili delle moderne cucine componibili di analoga altezza. Per allinearla esattamente, regolare i piedini dell'apparecchio.
Il piano superiore, in laminato ad alta resistenza, può essere usato senza nessun particolare riguardo perché resistente al calore, all'abrasione ed è antimacchia (fig. 5).
Il piano di lavoro è facilmente regolabile in profondità fino a 25 mm, mediante spostamenti di 5 in 5 mm per allinearlo al piano dei mobili adiacenti.
■ Per la regolazione, svitare le 2 viti posteriori e fissarlo nella posizione voluta (fig. 6).

5 85

Apertura dello sportello

Inserire la mano nell'incavo e tirare. Se lo sportello viene aperto durante il fun- zionamento della macchina, una sicurezza elettrica fa si che tutte le funzioni vengano automaticamente interrotte.

IMPORTANTE

Per un corretto funzionamento evitare di aprire lo sportello mentre la lavastoviglie è in funzione.

Chiusura dello sportello

Inserire i cestelli.

Verificare che entrambi i bracci lavanti possano ruotare e che non ci siano posate pentole o piatti che ne limitino o impediscano la rotazione.

Chiudere lo sportello e bloccarlo mediante leggera pressione.

IMPIANTO DI DECALCIFICA- ZIONE

L'acqua contiene in misura variabile, a seconda delle località, sali calcarei e minerali che si depositano sulle stoviglie lasciando macchie e depositi biancastri. Più elevato è il contenuto di questi sali, maggiore è la durezza dell'acqua. La lavastoviglie è corredata di un decalcificatore che, utilizzando del sale rigenerante specifico per lavastoviglie, fornisce acqua priva di calcare (addolcita) per il lavaggio delle stoviglie. Il decalcificatore può trattare acqua con durezza fino a 60°fH (gradi francesi) 33°dH (gradi tedeschi) tramite 5 livelli di regolazione. Potete richiedere il grado di durezza della vostra acqua all'Ente erogatore di zona.

Regolazione del decalcificatore

Nella tabella seguente trovate la corrispondenza tra durezza dell'acqua di rete da trattare e livello di regolazione del decalcificatore.

* Il decalcificatore è regolato sul livello 2, in quanto questo soddisfa la maggior parte delle utenze.

Se la vostra acqua appartiere al livello 0, non è necessario usare il sale rigenerante né effettuare alcuna regolazione, in quanto è già dolce.

A seconda del livello di appartenenza della vostra acqua, regolare il decalcificatore nel seguente modo:

1. estrarre il cesto inferiore, svitare e togliere il tappo del contenitore sale rigenerante posto sul fondo della vasca (fig. A"1");
2. ruotare il selettore, fino ad evidenziare la posizione desiderata, con l'ausilio di un cacciavite o di un coltello.

TIPO 1 TIPO 2

Livello	Durezza dell'acqua	Durezza dell'acqua	Uso sale rigenerante	Regolazione del decalcificatore	N° lavaggi circa
	°fH (gradi francesi)	°dH (gradi tedeschi)
0	0-9	0-5	NO	LIBERA
1	10-30	6-16	SI	posizione N.1	50
*2	31-40	17-22	SI	posizione N.2	40
3	41-50	23-27	SI	posizione N.3	30
4	51-60	28-33	SI	posizione N.4	20

Caricare il sale

■ Sul fondo della macchina, è sistemato il contenitore del sale che serve a rigenerare l'apparecchio decalcificatore.
- È importante utilizzare esclusivamente sale specifico per lavastoviglie, altri tipi di sale contengono sensibili percentuali di sostanze insolubili che potrebbero col tempo rendere inefficiente l'impianto di decalcificazione.
■ Per l'introduzione del sale, svitare il tappo del contenitore che si trova sul fondo.
■ Durante l'operazione un po' d'acqua trabocca; continuate in ogni caso a versare il sale fino al riempimento del contenitore, mescolando la miscela con un cucchiaio. Ultimata l'operazione, pulire la filettatura dai resti di sale e riavvitare il tappo.
■ Si consiglia di far seguire al rifornimento, un ciclo di lavaggio completo, oppure il programma AMMOLLO. Il contenitore ha una capacità di circa 1,5÷1,8 kg

di sale e, per una efficace utilizzazione dell'apparecchio, è necessario riempirlo periodicamente a secondo della regolazione del proprio impianto di decalcificazione.

IMPORTANTE

Solo all'installazione della lavastoviglie, dopo aver riempito completamente il contenitore del sale, è necessario aggiungere dell'acqua fino al trabocco dal contenitore.

Indicatore di riempimento sale

Questo modello è fornito con tappo cieco. In tal caso, è opportuno controllare periodicamente il livello del sale, a seconda della regolazione del proprio impianto di decalcificazione.

IMPORTANTE

La comparsa di macchie biancastre sulle stoviglie è generalmente un indice importante di mancanza del sale.

Utilizzo del cesto superiore

Il cesto superiore è dotato di supporti mobili agganciati alla sponda laterale, in grado di assumere due posizioni: alzata e abbassata. Nella posizione abbassata i supporti servono per appoggiarvi tazze da the, caffè, lunghi coltelli e mestoli. Sulle estremità dei supporti stessi, si possono appendere i bicchieri a forma di calice. Sotto di essi possono prendere posto bicchieri, tazze, sottotazze e piatti da dessert.
In posizione rialzata, i supporti permettono l'alloggiamento di piatti piani e fondi. Questi ultimi vanno sistemi in posizione verticale con la parte concava rivolta verso il lato anteriore, avendo cura di verificare che rimanga sempre uno spazio tra un piatto e l'altro, per consentire all'acqua di passare liberamente.
■ Per sfruttare la massima capienza del cesto, si consiglia di raggruppare i piatti di uguale forma.
■ I piatti possono essere caricati su un unica fila (fig. 1) o su entrambe le file (fig. 2).
■ Si consiglia di posizionare i piatti di dimensione maggiore, con un diametro di circa 270 mm, leggermente inclinati verso il lato anteriore in modo da favorire il facile inserimento del cesto all'interno della macchina.

■ Nel cesto superiore possono trovare alloggiamento anche stoviglie quali insa- latiere e ciotole di plastica, che si consi- glia di bloccare per evitarne il capovolgimento a causa dei getti.
Il cesto superiore è stato studiato al fine di offrire la massima flessibilità di utilizzo. Esso può essere caricato con soli piatti, posizionati in doppia fila sino ad un massimo di 24 pezzi, con soli bicchieri, su cinque file sino a 30 pezzi, oppure per carichi misti.

Utilizzo del cesto inferiore

■ Nel cesto inferiore vengono alloggiate pentole, padelle, zuppiere, insalatiere, coperchi, piatti da portata, piatti piani, piatti fondi e mestoli.
■ Le posate vanno sistemate con il manico verso il basso, nell'apposito contenitore in plastica posizionato nel cesto inferiore (fig. 3) assicurandosi che le posate stesse non impediscano la rotazione delle rampe.

IMPORTANTE

Il cesto inferiore è dotato di un dispositivo di fine corsa per rendere sicura la sua estrazione anche a pieno carico.

Per le operazioni di carico sale, pulizia filtro e manutenzione ordinaria, è necessaria l'estrazione completa del cesto.

1 A C B D F E

Un carico standard giornaliero è rappresentato nelle fig. 1, 2 e 3.

Cesto superiore (fig. 1)

A = piatti fondi B = piatti piani
C = piatti dessert
D = sottotazze
E = tazze
F = bicchieri

2 A C F B D E F G

Cesto superiore (fig. 2)

A = piatti fondi
B = piatti piani
C = piatti dessert
D = sottotazze
E = tazze
F = bicchieri
G = semi cesto posate

Cesto inferiore (fig. 3)

A = pentola media
B = pentola grande
C = padella
D = coperchi
E = zuppiere, piatti da portata
F = posate
G = tegami, teglie

La disposizione razionale e corretta delle stoviglie è condizione essenziale per un buon risultato di lavaggio.

Il cesto porta posate è formato da due parti divisibili, così da poter offrire diverse possibilità di carico. La divisione in due del cestello avviene facendo scorrere in senso orizzontale le due parti l'una rispetto all'altra e viceversa per il riaggancio.

INFORMAZIONE PER I LABORATORI DI PROVA

Programma comparativo generale (Norme EN 50242)

(vedi tabella programmi di lavaggio)

1. Posizione cesto superiore: bassa
2. Carico normalizzato

3. Posizione regolatore brillantante: 6

4. Quantità di detersivo:

- 8 d per il prelavaggio:

- 22 g per il lavaggio.

Carico normalizzato 12 coperti internazionali (Norme EN 50242)

La corretta disposizione del carico è quella indicata, nella fig. 5 per il cesto superiore, nella fig. 6 per il cesto inferiore e nella fig. 7 per il cesto posate.

5 G C F B A C D E A C H A H

Cesto superiore (fig. 5)

A = 5 + 5 + 2 bicchieri
B = 12 sottotazze
C = 4 + 6 + 2 tazze
D = coppa piccola
E = coppa media
F = coppa grande
G = 1 forchetta
H = 1 + 1 cucchiai da servizio
I = 3 + 3 cucchiai da dessert
L = 3 + 3 cucchiaini da caffé

Cesto inferiore (fig. 6)

M = 8 + 4 piatti fondi

N = 11 + 1 piatti piani

O = 12 piatti dessert

P = piatto da portata

Q = posate

Cesto posate privo di ribaltine centrali (fig. 7)

Disporre le rimanenti posate, avendo cura di non mettere più di due posate identiche per scomparto.

Lavaggio 1/2 carico cesto superiore

C = piatto da portata

D = 6 piatti fondi

E = 6 piatti piani

F = 6 piatti dessert

G = 6 sottotazze

H = coppa media

I = coppa piccola

Le posate dovranno essere posizionate nell'apposito contenitore posto nel cesto inferiore.

Caricare il detersivo

IMPORTANTE

Utilizzare esclusivamente detersivi in polvere, liquidi o in pastiglie specifici per lavastoviglie.

Nella lavastoviglie si trova una confezione campione di "FINISH" che assicura ottimi risultati di lavaggio.

Detersivi non idonei (come quelli per il lavaggio a mano) non contengono gli ingredienti adatti al lavaggio in lavastoviglie ed impediscono il corretto funzionamento della macchina.

Lavaggio normale

La vaschetta per il detersivo del lavaggio è situata all'interno della porta (fig. A"2"). Se lo sportellino del contenitore risultasse chiuso, per a priorlio basterà agire sul pulsante di aggancio (A): al termine di un qualsiasi programma di lavaggio lo sportellino risulta sempre aperto, pronto per il successivo impiego.

ATTENZIONE!

Nel cesto inferiore, non caricare le stoviglie in posizione tale da impedire l'apertura dello sportellino o da non permettere l'asportazione del detersivo.

La dose di detersivo può variare in funzione del grado di sporco e del tipo di stoviglie. Si consiglia di versare 20 ÷ 30 g di detersivo nella vaschetta lavaggio (B).

Dopo aver versato il detersivo nel contenitore, richiudete lo sportellino, prima spingendolo (1) ed infine premendo leggermente su di esso (2) fino a sentire lo scatto d'arresto.

Poichè i detersivi non sono tutti uguali, consultate anche le istruzioni sulle confezioni. Ricordiamo che quantità insufficienti di detersivo provocano una incompleta asportazione dello sporco, mentre un eccesso di detersivo, oltre a non migliorare i risultati di lavaggio, rappresenta uno spreco.

IMPORTANTE

Non eccedere nell'uso di detersivo rappresenta un contributo al contenimento dell'inquinamento ambientale.

ATTENZIONE!

AVVERTENZA IMPORTANTE PER L'USO DEI DETERSIVI COMBINATI.

Qualora si decida di utilizzare detersivi combinati che potrebbero rendere superfluo l'impiego di sale e/o brillantante, si devono rispettare scrupolosamente le seguenti avvertenze:

■ leggere attentamente ed attenersi scrupolosamente alle istruzioni per l'uso e alle avvertenze indicate sulla confezione del detersivo combinato che si intende utilizzare;

■ alcuni prodotti combinati, ed in particolar modo quelli contenenti brillantante, hanno un'efficacia ottimale soltanto qualora si utilizzino determinati programmi;
■ l'efficacia dei prodotti che rendono non necessario l'utilizzo del sale dipende dalla durezza dell'acqua di alimentazione dell'apparecchio. Verificare allo scopo che la durezza dell'acqua sia compresa nell'intervallo di funzionamento indicato nelle istruzioni del detersivo.

L'utilizzo improprio di questi prodotti potrebbe portare:

■ alla formazione di depositi di calcare nell'apparecchio e sulle stoviglie;

■ ad un degrado delle prestazioni di asciugatura e/o di lavaggio.

Nel caso in cui si verificassero problemi di lavaggio e/o asciugatura si consiglia di riprendere l'uso dei prodotti tradizionali (sale, brillantante, detersivo in polvere). Si evidenzia che ritomando all'utilizzo del sale di tipo tradizionale, saranno necessari alcuni cicli di lavaggio prima che il sistema di decalcificazione dell'acqua ritorni a funzionare in modo ottimale.

IMPORTANTE

Nel caso di reclami che possono essere legati direttamente all'impiego impropriò di questi prodotti, non verrà fornita alcuna prestazione in garanzia.

Caricare il brillantante

Questo additivo, che viene immesso automaticamente nell'ultima fase di risciacquo, favorisce una rapida asciugatura delle stoviglie evitando il formarsi di macchie e sedimenti opachi.

Alla sinistra della vaschetta del detersivo, si trova il contenitore del brillantante (fig. A "3").
Per aprire il coperchio, premere in corrispondenza del riferimento posto su di esso e contemporaneamente, tirare verso l'alto la linguetta d'apertura.
Usare sempre additivi di risciacquo adatti a lavastoviglie automatiche.
E' possibile controllare il livello del brillantante per mezzo del visualizzatore ottico (C) posto sul contenitore di erogazione.

Regolazione del brillantante da 1 a 6

Il regolatore (D) è posto sotto il coperchio e si può ruotare con una moneta. La posizione consigliata è 4.
Il contenuto in calcare dell'acqua influenza notevolmente sia la presenza di incrostazioni che il grado di asciugatura.
E' perciò importante regolare il dosaggio del brillantante per ottenere prestazioni sempre ottimali.
Nel caso le stoviglie presentino delle striature al termine del lavaggio, diminuire la regolazione di una posizione. Nel caso le stoviglie presentino macchie o aloni biancastri aumentare la regolazione di una posizione.

PIENO

VUOTO

riflesso scuro

riflesso chiaro

Il sistema filtrante (fig. A "4") è costituito da:

Bicchierino centrale, che trattiene le particelle più grosse di sporco;

Piastra, che filtra continuamente l'acqua di lavaggio;

Microfiltro, posto sotto la piastra, che trattiene anche le particelle di sporco più piccole assicurando un'ottimo risciacquo.

■ Per ottenere sempre ottimi risultati, è necessario ispezionare e pulire i filtri prima di ogni lavaggio.
■ Per estrarre il gruppo dei filtri, basta impugnare il manico e ruotarlo in senso antiorario (fig. 1).
■ Il bicchierino centrale è asportabile, per facilitare le operazioni di pulizia (fig. 2).
■ Rimuovere la piastra filtro (fig. 3) e lavare il tutto sotto un getto di acqua, eventualmente aiutandosi con uno spazzolino.
■ Con il Microfiltro Autopulente, la manutenzione è ridotta e l'ispezione del gruppo filtri può essere effettuata ogni 15 giorni. Tuttavia, è consigliabile controllare dopo ogni lavaggio che il bicchierino centrale e la piastra non siano intasati.

ATTENZIONE!

Dopo aver pulito i filtri, assicurarsi che siano fissati correttamente tra loro e che la piastra sia inserita perfettamente sul fondo della lavastoviglie.

Avere cura di riavvitare, in senso orario, il filtro nella piastra perché un inserimento impreciso del gruppo filtrante può pregiudicare il funzionamento della macchina.

IMPORTANTE

Non usare la lavastoviglie senza filtri.

Consigli per ottenere ottimi risultati di lavaggio

■ Prima di disporre le stoviglie nella macchina, asportare i residui di cibo (ossicini, lische, avanzi di carne o verdure, residui di caffè, buccé di frutta, cenere di sigaretta, stuzzicadenti ecc.) per evitare di intasare i filtri, lo scarico e gli spruzzatori dei bracci lavanti.
■ Non è necessario risciacquare le stoviglie prima di collocarle nella macchina.
■ Qualora le pentole e padelle fossero eccessivamente incrostate da residui di cibo bruciati o arrostiti, si consiglia di tenerle in ammollo in attesa del lavaggio.
■ Sistemare le stoviglie con l'apertura rivolta verso il basso.
■ Se possibile evitare che le stoviglie stiano a contatto tra di loro, una corretta sistemazione vi darà migliori risultati di lavaggio.
■ Dopo aver sistemato le stoviglie, verificare che i bracci lavanti possano girare liberamente.
■ Pentole ed altre stoviglie che presenta-no residui di cibo molto tenaci o bru-ciacchiati, dovranno essere messe in ammollo con acqua e detersivo per lavastoviglie.
■ Per il perfetto lavaggio di argenteria è necessario:

a) sciacquarla appena dopo l'uso, sopratutto se è stata impiegata per maionese, uova, pesce, ecc.;
b) non cospargerla con detersivo;
c) non metterla a contatto con altri metalli.

Consigli utili per risparmiare

■ Nel caso si volesse lavare a pieno carico, riponete le stoviglie nella macchina appena terminati i pasti, sistemandole in più riprese, effettuando eventualmente il programma AMMOLLO per ammorbidire lo sporco ed eliminare i residui più grossi tra un carico e l'altro, in attesa di eseguire il programma di lavaggio completo.
■ In presenza di sporchi poco consistenti o cesti non molto carichi, selezionate un programma ECONOMICO, seguendo le indicazioni riportate nell'elenco programmi.

Cosa non lavare

• È bene ricordare che non tutte le stoviglie sono adatte per essere lavate nella lavastoviglie; evitare di utilizzare pezzi in materiale termoplastico, posate con manici di legno o di plastica, pentole con manici di legno, stoviglie in alluminio, di cristallo o vetro piombato se non specificatamente indicato.
  ■ Certe decorazioni possono tendere a sbiadire, pertanto si consiglia di effettuare più volte il lavaggio in macchina di un solo pezzo e solo dopo essere certi che non si scolori, inserire il carico totale.
• È consigliabile non lavare posate in argento con posate in acciaio ossidabile, per evitare che si verifichi una reazione chimica tra esse.

IMPORTANTE

Quando si acquistano nuove stoviglie accertarsi sempre che slano idonee al lavaggio in lavastoviglie.

Suggerimenti al termine del programma

■ Per evitare eventuali sgocciolamenti dal cestello superiore, estrarre prima il cestello inferiore.
■ Se le stoviglie vengono lasciate per qualche tempo nella macchina, aprire leggermente lo sportello, per favorire la circolazione d'aria e migliorare ulteriormente l'asciugatura.

PULIZIA E MANUTENZIONE ORDINARIA

■ Per pulire l'esterno della lavastoviglie non si devono usare, né solventi (sgrassanti) né abrasivi, ma solo un panno imbevuto di acqua tiepida.
■ La lavastoviglie non richiede alcuna manutenzione speciale, poichè la vasca di lavaggio è autopulente.
■ Pulire regolarmente la guarnizione in gomma dello sportello con un panno umido, eliminando accuratamente eventuali tracce di cibo, o brillantante.
■ Per meglio garantire la rimozione di piccoli depositi di calcare o di sporco, si consiglia di eseguire periodicamente un lavaggio completo, versando preventivamente un bicchiere di aceto sul fondo della macchina ed impostando il programma delicato.
■ Se malgrado la normale pulizia dei filtri si notano stoviglie o pentole insufficientemente lavate o sciacquate, controllare che tutti gli spruzzatori dei bracci lavanti (fig. A "5") siano liberi da residui di sporco.

Se ciò non fosse, procedere alla loro pulizia nel seguente modo:

1. togliere il braccio lavante superiore, ruotandolo fino a portare in posizione il fermo contrassegnato dalla freccia (fig. 1b). Spingerio verso l'alto (fig. 1) e, mantenendolo premuto, svitare in senso orario (per rimontarlo ripetere l'operazione, ma ruotare in senso antiorario). Il braccio lavante inferiore si estrae tirandolo semplicemente verso l'alto (fig. 2);
2. lavare i bracci rotanti sotto un getto d'acqua, liberando dallo sporco gli spruzzatori otturati;
3. al termine dell'operazione, rimettere i bracci lavanti nella identica posizione, ricordando per quello superiore di portare in posizione il fermo e di avvitare a fondo.
   ■ Sia la vasca che l'interno dello sportello sono d'acciaio inossidabile. Se tuttavia dovessero riscontrarsi formazioni di macchie di ossido, ciò dovrà essere imputato solo ad una forte presenza di sali di ferro nell'acqua.
   ■ Per togliere le macchie si consiglia l'uso di abrasivo a grana sottile; non usare mai sostanze al cloro, pagliette d'acciaio, ecc.

1 1b

Dopo ogni lavaggio chiudere il rubinetto dell'acqua, per isolare la lavastoviglie dalla rete idrica di alimentazione e disinserire il tasto di avvio/arresto per isolare la macchina dalla rete elettrica.

Se la macchina deve rimanere ferma a lungo, consigliamo le seguenti operazioni:

1. eseguire un programma di lavaggio senza stoviglie, ma con detersivo per sgrassare la macchina;
2. togliere la spina;
3. chiudere il rubinetto dell'acqua;
4. riempire il contenitore del brillantante per risciacqui;
5. lasciare la porta leggermente aperta:
6. lasciare l'interno della macchina pulito;
7. se la macchina viene lasciata in ambienti dove la temperatura è inferiore a 0°C, l'acqua residua nelle condutture può gelare. Assicurarsi perciò che la temperatura sia sopra gli 0°C ed attendere circa 24 ore prima di attivare la macchina.

DESCRIZIONE DEI COMANDI

A B C D E

A Tasto "MEZZO CARICO"
B Tasto "AVVIO/ARRESTO"
C Maniglia di apertura sportello

D Manopola di selezione programmi
E Spia luminosa "LAVAGGIO"

DIMENSIONI:

		con piano lavoro	senza piano lavoro
Altezza	cm	85	82
Profondità	cm	60	55,6
Larghezza	cm	60	59,8
Ingombro con porta aperta	cm	120	117

DATI TECNICI:

Coperti (EN 50242)	12
Capacità con pentole e piatti	8 persone
Pressione ammessa nell'impianto idraulico	Min. 0,08 - Max 0,8 MPa
Ampere fusibile	(vedere targhetta dati)
Potenza max assorbita	(vedere targhetta dati)
Tensione d'alimentazione	(vedere targhetta dati)

SCELTA DEL PROGRAMMA E FUNZIONI PARTICOLARI

Impostazione dei programmi

ATTENZIONE!

Prima dell'impostazione di qualsiasi programma, la manopola programmi deve trovarsi nella posizione "RESET" e la segnalazione luminosa "LAVAGGIO" (▶) deve essere spenta. Assicurarsi che il tasto "AVVIO/ARRESTO"(○) sia selezionato.

Per impostare il programma, premere il tasto "AVVIO/ARRESTO" e successivamente ruotare la manopola programmi (in senso orario o antiorario) fino a far coincidere l'indice ( con il numero del programma scelto. Dopo circa 4 secondi, s'illuminerà la spia "LAVAGGIO" ed il programma si avvierà automaticamente.

IMPORTANTE

Durante tutto lo svolgimento del ciclo, la manopola programmi resterà ferma nella posizione impostata.

Tasti opzione

Tasto "MEZZO CARICO" 1/2

Premendo questo tasto si può lavare una quantità ridotta di stoviglie, concentrando tutto il carico sul cesto superiore, ad esclusione delle posate che dovranno essere posizionate nell'apposito cestello posto nel cesto inferiore. La scelta di questa funzione permette di ridurre i consumi di acqua e di energia. Per il lavaggio dosare il detersivo in quantità ridotta a quella consigliata per il lavaggio normale.

Interruzione di un programma

Sconsigliamo l'apertura della porta durante lo svolgimento del programma, in particolare durante la fase centrale del lavaggio e dei risciacquo finale caldo. La lavastoviglie comunque si ferma automaticamente all'apertura dello sportello. In tal caso, la spia "LAVAGGIO" lampeggerà, fino a che, richiudendo lo sportello, il ciclo ripartirà dal punto in cui era stato interrotto (se necessario, la macchina effettuerà prima un breve programma anti-shock termico).

Se si vuole cambiare o annullare un programma già in corso, procedere nel seguente modo:

ruotare la manopola programmi nella posizione "RESET". Dopo alcuni secondi si spegnerà la spia "LAVAGGIO". A questo punto è possibile impostare un nuovo programma.

ATTENZIONE!

Prima di far partire un nuovo programma, è bene accertarsi che non sia già stato asportato il detersivo; se lo fosse, ripristinare la dose nel contenitore.

Nel caso d'interruzione di corrente, la lavastoviglie conserverà in memoria il programma in fase di svolgimento che verrà ripreso, dal punto in cui era stato interrotto, non appena sarà ripristinata l'alimentazione elettrica.

Fine programma

Al termine del programma, la spia "LAVAGGIO" lampeggerà. A questo punto, portare la manopola programmi nella posizione "RESET" e, dopo lo spegnimento della spia "LAVAGGIO", disinserire il tasto "AVVIO/ARRESTO".

Impostazione nuovo programma

Affinché la lavastoviglie sia pronta per un nuovo programma, è ASSOLUTAMENTE NECESSARIO portare la manopola nella posizione "RESET" ed attendere lo spegnimento della segnalazione luminosa "LAVAGGIO".

Segnalazione anomalie

Qualora durante lo svolgimento di un programma si dovesse verificare un malfunzionamento o un'anomalia, la segnalazione luminosa "LAVAGGIO" lampeggerà in maniera molto veloce. In questo caso, portare la manopola programmi nella posizione "RESET" e, dopo lo spegnimento della spia "LAVAGGIO", impostare nuovamente il programma scelto. Se l'anomalia dovesse ripetersi, sarà necessario contattare il Servizio Assistenza Tecnica.

IMPORTANTE

Questa lavastoviglie è dotata di un dispositivo di sicurezza antitrabocco che, in caso di anomalia, interviene scaricando l'acqua in eccesso

ATTENZIONE!

Per evitare l'intervento intempestivo del dispositivo di sicurezza antitrabocco, si raccomanda di non muovere o inclinare la lavastoviglie durante il funzionamento. Nel caso sia necessario muovere o inclinare la lavastoviglie, assicurarsi prima che abbia completato il ciclo di lavaggio e che non ci sia acqua nella vasca.

ELENCO DEI PROGRAMMI

Programma Descrizione

1	AMMOLLO	Breve prelavaggio per le stoviglie usate al mat-lino o mezzogiorno, quando si vuole rimanda-re il lavaggio del carico completo.
2	INTENSIVO 75°C	Adatto al lavaggio di pentole e di tutte le altre stoviglie particolarmente sporche.
3	UNIVERSALE 65°C	Adatto al lavaggio di stoviglie e pentole normalmente sporche.
4	Class 1h CLASSE A 1h 70°C	Adatto al lavaggio quotidiano, subito dopo l'uso, di stoviglie e pentole normalmente sporche.(MAX B coperti).
5	ECO	Adatto al lavaggio di stoviglie e pentole nor-malmente sporche utilizzando detersivi conte-nenti enzimi.Programma normalizzato EN 50242.
6	DELICATO 45°C	Adatto al lavaggio di stoviglie delicate e con decorazioni e cristalleria.Indicato anche per il lavaggio quotidiano di stoviglie poco sporche, ad esclusione delle pentole.
7	32 min.	Ciclo superveloce da eseguire a fine pasto, indicato per un lavaggio di stoviglie fino a 4/6 coperti.

Operazioni da compiere

Svolgimento del Programma

Durata media in minuti

Funzione facottativa

DottersivoPrelavaggio

Dottersivotalaggio

Puliza filtro e piasta

Controllo scorta brillantante

Controllo scorta sale

Controllo scorta sale

Prelavaggio caldo

Prelavaggio freddo

Lavaggio

Primorestacquio freddo

Secondordestacquio freddo

Lavaggio con ammollo
Nel caso si imposti il programma INTENSIVO, occorre aggiungere una seconda dose di detersivo, circa 20 grammi (1 cucchiaio da tavola) direttamente nella lavastoviglie. Per il programma CLASSE A 1h, aggiungere 5 grammi.

N.D.= OPZIONE NON DISPONIBILE

Se la Vostra lavastoviglie non funzionasse, prima di chiamare il Servizio Assistenza, fare i seguenti controlli:

ANOMALIA CAUSA RIMEDIO
1 - Non funziona con qualsiasi programma	Spina corrente elettrica non inserita nella presa	Inseriro spina
	Tasto O/I non inserto	Inserire tasto
	Sportello aperto	Chiudere sportello
	Manca energia elettrica.	Controllare
2 - Non carica acqua	'Vedi cause 1	Controllare
	E' chiuso il rubinetto acqua	Aprire il rubinetto acqua
	Programmatore non correttamente posizionato	Posizionare correttamente il pro-grammatore
	Il tubo di carico è piegato	Eliminate le pieghe del tubo
	Il filtrino del tubo di carico acqua è intasato	Pulilo il filtrino posto all'estremità del tubo di carico
3 - Non scarica acqua	Filtro sporco	Pulire filtro
	Tubo di scarico piegato	Raddrizzare tubo di scarico
	La prolunga del tubo di scarico non è corretta	Seguite esattamente le istruzioni per il collegamento del tubo di scarico
	Lo scarico a muro non ha lo sfiato in aria	Consultate un tecnico qualificato
4 - Scarica acqua In continuazione	Tubo di scarico in posizione troppo bassa	Alzare il tubo di scarico ad almeno 40 cm dal pavimento
5 - Non si sentono ruotare i bracci di lavaggio	Eccessivo dosaggio di detersivo	Ridurre dose detersivo. Utilizzare detersivo specifico
	Oggetto del carico che impedisce la rotazione dei bracci	Controllare
	Piastra filtrante e filtro eccessivamente sporchi	Pulire piastra e filtro
6 - Nelle macchine elettroniche senza display: una o più spie lampegglano rapidamente	Rubinetto dell'acqua chiuso	Spegnere la macchina. Aprire il rubinetto. Reimpostare il ciclo.

ANOMALIA CAUSA RIMEDIO
7 - Se il carico viene parzialmente lavato	Vedi cause 5	Controllare
	Fondo di pentole non perfettamente lavato	Croste troppo tenaci, da ammorbidire prima del lavaggio in lavastoviglie
	Bordo di pentole non perfettamente lavato	Posizionare meglio la pentola
	Spruzzatori parzialmente otturati	Smontare i bracci di lavaggio, svitando le ghiere di fissaggio in senso orario e lavare il tutto sotto un getto d'acqua
	Le stoviglie non sono sistemate bene	Non addossate troppo le stoviglie tra di loro
	L'estremità del tubo di scarico è immersa nell'acqua	L'estremità del tubo di scarico non deva toccare l'acqua scaricata
	Il detersivo non è dosato adeguatamente, è vecchio o indurito	Aumentate la dose in funzione della quantità di sporco o sostituite il prodotto
	Il tappo del contenitore sale non è chiuso bene	Avvitatelo fino in fondo
	Il programma di lavaggio scelto è truppo blando	Sceglieta un programma più energico
	Stoviglie cesto inferiore non lavate	Disinserire lasto mezzo carico
8 - Presenza di macchie bianche sulle stoviglie	Acqua di rete con eccessiva curezza	Controllare il livello del sale e del brillantante e regolarne il dosaggio. Se l'anormalia persiste, richiedere intervento Assistenza Tecnica
9 - Rumorosità durante il lavaggio	Le stoviglie sbattono tra di loro	Sistematele meglio nei cesti
	I bracci rotanti sbattono sulle stoviglie	Sistemate meglio le stoviglie
10 - Le stoviglie non sono perfettamente asciutte	Mancanza di circolazione d'aria	Lasciate sacchiusa la porta della macchina alla fine del programma di lavaggio per favorire l'asciugatura naturale

NOTA BENE: Qualora un inconveniente sopracitato provocasse un cattivo lavaggio o una insufficiente sciacquatura, è necessario rimuovere manualmente lo sporco dalle stoviglie, in quanto la fase finale di asciugatura provoca l'essicazione dello sporco che un secondo lavaggio in macchina non è in grado di asportare.

Se il malfunzionamento dovesse persistere, si rivolga al Centro di Assistenza Tecnica comunicando il modello di lavastoviglie, riportato sulla targhetta posta all'interno dello sportello nella parte superiore o sul foglio di garanzia. Fornendo tali informazioni, otterrete un intervento più tempestivo ed efficace.

SERVIZIO ASSISTENZA TECNICA

1. 123.123

La Ditta costruttrice declina ogni responsabilità per eventuali errori di stampa contenuti nel presente libretto. Si riserva inoltre il diritto di apportare le modifiche che si renderanno utili ai propri prodotti senza comprometterne le caratteristiche essenziali.

INDICE

La Ditta costruttrice declina ogni responsabilità per eventuali errori di stampa contenuti nel presente libretto. Si riserva inoltre il diritto di apportare le modifiche che si renderanno utili ai propri prodotti senza compromettere le caratteristiche essenziali.

Questo eletrodomestico è marcato conformemente alla Direttiva Europea 2002/96/CE sul rifiuti da apparecchiature elettriche ed elettroniche (WEEE).

Assicurandovi che questo prodotto sia smaltito correttamente, aiuterele ad evitare possibili conseguenze negative all'ambiente e alla salute delle persone, che potrebbero verificarsi a causa d'un errato trattamento di questo prodotto giunto a fine vita.

Il simbolo sul prodotto indica: questo apparecchio non può essere trattato come un normale rifiuto domestico; doveva invece essere consegnato al punto più vicono di raccolta per il ricci delle apparecchiature eletrichne ed eletrichno. Lo smallmente deve essere effettuato in accordo con le regole ambientali vigenti per lo smallmente dei rifiuti. Per informazioni più dettagrate sul trattamento, recupero e ricci di questo prodotto, per favore contattare l'ufficio pubblico di competenza (dei dipartimento ecologia e ambiente), o il vostro servizio di raccolta rifiuti a domicilio, o il negozio dove avele acquistato il prodotto.
