| Caractéristiques | Détails |
|---|---|
| Type d'appareil | Lave-vaisselle |
| Capacité | 8 couverts |
| Classe énergétique | A+ |
| Niveau sonore | 49 dB |
| Programmes de lavage | 5 programmes (Éco, Intensif, Rapide, Prélavage, Normal) |
| Consommation d'eau | 9 litres par cycle |
| Dimensions (L x P x H) | 55 x 50 x 85 cm |
| Poids | 35 kg |
| Système de sécurité | Système anti-débordement |
| Installation | Pose libre |
| Accessoires inclus | Panier à couverts, filtre |
| Entretien | Nettoyage régulier du filtre, utilisation de produits spécifiques pour lave-vaisselle |
| Garantie | 2 ans |
FOIRE AUX QUESTIONS - LS IDF 80 IBERNA
Questions des utilisateurs sur LS IDF 80 IBERNA
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Lave-vaisselle au format PDF gratuitement ! Retrouvez votre notice LS IDF 80 - IBERNA et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil LS IDF 80 de la marque IBERNA.
MODE D'EMPLOI LS IDF 80 IBERNA
| Conseils de sécurité | pag. 27 |
| Mise en marche, installation | pag. 28 |
| Adouclisseur d'eau | pag. 32 |
| Chargement de la vaisselle | pag. 34 |
| Information pour les tests laboratoire | pag. 36 |
| Lavage demi charge | pag. 37 |
| Chargement de la lessive et du produit de rinçage | pag. 38 |
| Nettoyage des filtres | pag. 40 |
| Quelques conseils pratiques | pag. 41 |
| Entretien et nettoyage courants | pag. 42 |
| Description de la machine | pag. 43 |
| Données techniques | pag. 43 |
| Sélection du programme et functions particulières | pag. 44 |
| Liste des programmes | pag. 46 |
| Identification des anomalies mineures | pag. 48 |


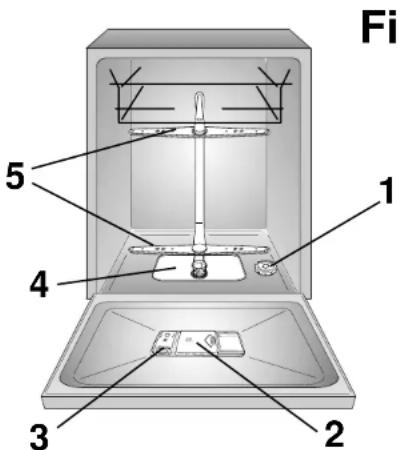

Fi 1 2 3 4 5Lire attentivement les instructions contenues dans ce livret car elles donnent d'importantes indications sur la sécurité d'installation, d'utilisation et de maintenance ainsi que quelques conseils utiles pour mieux utiliser le lave-vaisselle.
Conserver avec soin ce livret pour toute consultation ultérieure.
CONSEILS DE SÉCURITÉ
L'emploi de n'importe quel appareil électrique comporte l'observation de règles fondamentales.
Installation
■ Le socle ainsi que la prise mâle de l'appareil doivent correspondre à la puissance maximum absorbée par l'appareil.
En cas de nécessité de remplacement de l'un ou de l'autre de ces éléments, faire effectuer la modification par un professionnel patenté.
■ S'assurer que l'appareil n'écrase pas le fil électrique d'alimentation.
■ L'utilisation de prises multiples et/ou rallonges est déconseillée et dégage le constructeur de toutes responsabilités.
■ Si le remplacement du câble d'alimentation s'avère nécessaire, l'opération doit être réalisée par le Service Après-vente.
Sécurité
■ Ne pas toucher l'appareil avec les mains ou pieds mouillés ou humides.
■ Ne pas utiliser l'appareil pieds nus.
■ Ne pas tirer sur le câble d'alimentation de l'appareil pour débrancher la prise du courant.
■ Ne pas laisser exposer l'appareil à des agents atmosphériques (pluie, soleil etc...).
■ Ne pas permettre que l'appareil soit utilisé par des enfants sans surveillance.
■ A la fin du programme de lavage, l'eau résiduelle dans l'appareil ou sur la vaisselle, ne doit pas être consommée.
■ La porte ne doit pas rester en position ouverte car cela pourrait occasionner des accidents.
■ S'appuyer ou s'asseoir sur la porte ouverte du lave vaisselle risque d'entraîner son basculement.
ATTENTION!
Les couteaux et autres ustensiles avec des parties pointues ou coupantes doivent être rangés avec les pointes en bas ou horizontalement.
Usage quotidien
■ Cet appareil devra être destiné uniquement à l'utilisation à usage domestique.
■ Le lave-vaisselle est conçu pour laver des ustensiles domestiques normaux. Les objets contaminés par de l'essence, de la peinture, des restes d'acier ou de fer, des produits chimiques corrosifs, acides ou alcalins ne doivent pas être lavés en machine.
■ S'il y a une installation d'adoucissement de l'eau dans l'habitation, il n'est pas nécessaire d'ajouter de sel dans l'adoucisseur monté dans le lave-vaisselle.
■ La coutellerie est mieux lavée si les manches sont positionnés vers le bas dans le panier à couverts.
- En cas de panne et/ou de mauvais fonctionnement de l'appareil, l'éteindre, fermer le robinet d'arrivée d'eau et ne pas ouvrir l'appareil.
- Appelez le Service Après-vente de votre revendeur en lui précisant bien le type de votre appareil.
Le non respect des prescriptions énoncées ci-dessus peut compromettre la sécurité de l'appareil.
Mise au rebut
■ Cet appareil est fabriqué avec des matériaux recyclables pour permettre de les éliminer avec facilité.
■ Si l'on veut se débarrasser d'un vieux lave-vaisselle, enlever le système de fermeture de la porte pour que les enfants ne puissent pas s'enfermer dans la machine.
Coupez le cordon d'alimentation après l'avoir retiré de la prise murale.
INSTALLATION
(Remarques techniques)
- Après le déballage, régler la hauteur du lave-vaisselle.
Pour un fonctionnement parfait, il est important que le lave-vaisselle soit à niveau, en réglant les pieds de façon à ce qu'une éventuelle inclinaison ne dépasse pas 2 degrés.
■ Dans le cas où vous devez transporter de façon manuelle la machine sans emballage, ne pas prendre la porte par le bas, mais faire comme dans le schéma; ouvrir légèrement la porte et soulever l'appareil en utilisant le top supérieur.
Les ouvertures à la base de l'appareil ne doivent en aucun cas être obstruées par des tapis, moquette ou autre objets.
À l'installation il est important de verifier que la prise soit facilement accessible.
Alimentation Electrique
L'appareil est conforme aux exigences de sécurité prévues par les différents instituts de Normes, et c'est la prise tripolaire avec un pôle de terre qui assure la mise à la terre complète de l'appareil.
Avant de brancher la machine sur le circuit électrique s'assurer:
- que la prise murale est correctement reliée à la terre;
- que le réglage du contacteur électrique correspond bien à la puissance absorbée indiquée sur la plaque signalétique du lave-vaisselle.
ATTENTION!
L'efficacité de la sécurité est donc subordonnée à la mise à la terre correcte de votre propre installation.
En cas d'absence d'un branchement efficace de la mise à la terre, il peut subvenir une légère dispersion de courant sur les parties métalliques de la machine, due à la présence d'un filtre antiparasite radio.
Le constructeur décline toute responsabilité pour des dommages éventuels survenus aux personnes et aux biens imputables à un mauvais raccordement de la ligne de terre.
Cet appareil est conforme aux directives 89/336/EEC, 73/23/EEC et modifications successives.
Branchement Hydraulique
IMPORTANT
L'appareil doit être relié à l'arrivée d'eau, exclusivement avec le tuyaux fournis. Ne pas réutiliser les anciens tuyaux.
■ Les tuyaux de vidange et de remplissage peuvent être orientés de façon indifférente vers la droite ou vers la gauche.
IMPORTANT
Le lave-vaisselle peut-être rellé de façon indifférente à l'eau froide ou chaude à condition que la température ne dépasse pas les 60°C.
■ La pression hydraulique doit être comprise d'un minimum de 0,08 MPa à un maximum de 0,8 MPa.
Pour des pressions inférieures, nous vous conseillons de demander des instructions à notre service Après-vente.
Il est nécessaire de prévoir un robinet en amont du tube de chargement pour isoler la machine du système hydraulique, quand celle-ci ne fonctionne pas (fig. 1B).
■ Le lave vaisselle est doté d'un tuyau pour la prise d'eau avec un embout fileté 3/4" (fig. 2).
■ Le tuyau d'alimentation "A" devra être vissé à un robinet d'eau "B" à l'aide de l'attache 3/4" en s'assurant que le collier est bien serré.
■ Si nécessaire il est possible de rallonger le tube de vidange jusqu'à 2,5 m. Cette rallonge de tubé est disponible auprès du service après-vente.
■ Si des saletés ou du sable sont présents dans l'eau, il est recommandé de demander le filtre approprié, art. 9226085, auprès du service après-vente (fig. 3). Le filtre "D" doit être placé entre la prise d'eau 3/4" "B" et le tuyau d'alimentation "A", ne pas oublier de mettre les joints "C".
■ Si la machine est branchée à des tuyauteries neuves, ou qui n'ont pas été utilisées pendant une longue période, faire couler l'eau pendant quelques minutes avant de brancher le tuyau d'alimentation. On évitera ainsi la formation de dépôts de sable ou de rouille qui pourraient boucher le filtre d'entrée de l'eau.
Raccordement à la vidange
■ Pour la vidange, introduire le tuyau dans l'installation de vidange, en prenant soin de ne pas le plier car l'écoulement des eaux s'en trouverait perturbé (fig. 4).
■ Le tuyau de vidange fixe doit avoir au moins un diamètre intérieur de 4 cm et doit être placé à une hauteur minimum de 40 cm.
■ Pour éviter les odeurs, nous recommandons de prévoir un siphon (fig. 4X).
■ Si nécessaire il est possible de rallonger le tube de vidange jusqu'à 2,5 mètres en le maintenant cependant à une hauteur maximum de 85 cm du sol. Cette rallonge de tube est disponible auprès du service après-vente.
■ L'extrémité recourbée du tuyau de vidange peut être accrochée au bord d'un évier, mais ne doit pas rester immergée, pour éviter le siphonnage de l'appareil pendant le programme de lavage (fig. 4Y).
■ En cas d'installation sous un dessus continu, le coude doit être fixé immédiatement sous le dessus au point le plus haut possible (fig. 4Z).
■ Pendant l'installation de la machine, contrôler que les tubes de remplissage et de vidange ne sont pas pliés.
Juxtaposition
■ Le lave-vaisselle a été étudié avec une hauteur standard de 85 cm et peut être ainsi placé entre des meubles de cuisine moderne d'une même hauteur. Pour obtenir un alignement parfait, agir sur les pieds réglables.
■ Le plan supérieur est un vrai plan de travail en plastique laminé de haute résistance (fig. 5).
Il est facilement réglable en profondeur jusqu'à 25 mm, en le déplaçant de 5 en 5 mm pour l'aligner sur le plan des meubles adjacents.
■ Pour le réglage, dévisser les 2 vis arrière et fixer le plan dans la position voulue (fig. 6).
Encastrement
(Installation sous un plan de travail)
■ Les ensembles de cuisine moderne ont un plan de travail unique sous lequel viennent s'insérer les meubles de base et les appareils ménagers. Dans ce cas, il suffit de retirer le plan de travail en dévissant les vis qui se trouvent au-dessous et à l'arrière (fig. 6).
■ La hauteur est ainsi réduite à 82 cm comme prévue dans la norme internationale (ISO), et le lave-vaisselle vient s'intégrer parfaitement sous le plan (fig. 7).
Ouverture de la porte
Mettre la main dans le creux, et tirer. Si la porte s'ouvre durant le fonctionnement de l'appareil, une sécurité électrique permet d'interrompre automatiquement les fonctions préétablies.
IMPORTANT
Pour une utilisation correcte ne pas ouvrir la porte du lave-vaisselle pendant son fonctionnement.
Fermeture de la porte
Mettre les paniers. Vérifier que les plats ou casseroles ne gênent pas les rampes avants et s'assurer que celles-ci tournent librement. Fermer la porte et la bloquer avec force.
ADOUCISSEUR D'EAU
Selon la source d'approvisionnement, l'eau contient des quantités variables de calcaire et de minéraux qui se déposent sur la vaisselle en laissant des taches et des marques blanchâtres. Plus la densité de minéraux dans l'eau est élevée, plus celle-ci est dure.
Le lave vaisselle est équipé d'un dispositif d'adoucisseur d'eau qui, avec l'utilisation du sel régénérant, fournit de l'eau douce pour laver la vaisselle.
L'adoucisseur d'eau peut traiter de l'eau d'une dureté allant jusqu'à 60°fh (graduation française) ou 33°dh (graduation germanique) à partir de cinq positions de réglage différentes.
Le degré de dureté de votre eau peut vous être communiqué par votre fournisseur d'eau.
Réglage de l'adoucisseur d'eau
Dans le tableau ci-dessous sont indiqués les différents degrés de dureté de l'eau avec les positions de réglage de l'adoucisseur correspondantes.
* L'adoucisseur d'eau est réglé en usine sur le niveau 2, adapté à la majorité des cas.
Si votre eau est au niveau 0, vous ne devez pas utiliser de sel régénérant, ni effectuer de réglage car votre eau est douce.
Selon le degré de dureté de votre eau, procédez au réglage de l'adoucisseur d'eau comme suit:
- retirez le panier inférieur. Dévissez et ôtez le bouchon du réservoir à sel situé en bas de la cuve (fig.A"1");
- tournez la visse de réglage sur la position requise avec un tournevis ou un couteau.
| Niveau | Dureté de l'eau | Dureté de l'eau | Utilisation de sel régénérant | Position du bouton de réglage de l'adoucisseur d'eau | N° de lavages |
| °FH (France) | °dH (Allemagne) | ||||
| 0 | 0-9 | 0-5 | NO | LIBRE | |
| 1 | 10-30 | 6-16 | OUI | position N.1 | 50 |
| *2 | 31-40 | 17-22 | OUI | position N.2 | 40 |
| 3 | 41-50 | 23-27 | OUI | position N.3 | 30 |
| 4 | 51-60 | 28-33 | OUI | position N.4 | 20 |
Chargement du sel
■ Sur le fond de la machine se trouve le bac à sel pour la régénération de l'adoucisseur d'eau.
■ Il est important de n'utiliser que le sel spécifiquement prévu pour les lave-vaisselle.
Autres types de sel contenant de sensibles percentages de substances insolubles qui pourraient avec le temps rendre inéfficace le système de l'adoucisseur.
■ Pour introduire le sel, dévisser le bouchon du bac.
■ Pendant l'opération de remplissage un peu d'eau débordera: continuez à verser le sel jusqu'à ce que le réservoir soit plein (mélanger à l'aide d'une cuillère).
Après cette opération nettoyer le filetage en enlevant les résidus de sel; revisser le bouchon.
■ Après chargement du sel, il est recommandé d'effectuer un cycle de lavage complet ou de mettre en marche le programme TREMPAGE (ou RINCAGE A FROID).
Pour une utilisation optimale de l'appareil, le réservoir à sel, dont
la capacité varie de 1,5 à 1,8 kg. doit être rempli de temps en temps en fonction du réglage opéré sur l'adoucisseur d'eau.
IMPORTANT
Ce n'est qu'au cours de la phase d'installation de la machine à laver la vaisselle qu'il faudra, après avoir rempli complètement le bac à sel, ajouter de l'eau jusqu'à ce qu'elle déborde du bac.
Indicateur de remplissage du sel
Ce modèle est pourvu d'un couvercle opaque, dans ce cas le niveau de sel doit être contrôlé régulièrement, la consommation de sel dépendant du réglage opéré sur l'adoucisseur d'eau.
IMPORTANT
La vaisselle tachée de blanc est généralement une indication importante d'absence de sel.
Utilisation du panier supérieur
Le panier supérieur est pourvu de supports mobiles accrochés au bord latéral et pouvant occuper deux positions: haute et basse. Sur la position basse les supports servent pour recevoir les tasses à thé, à café, les couteaux longs et les louches. Aux extrémités des supports, vous pouvez suspendre les verres à pied.
En-dessous vous pouvez ranger les verres, les tasses, les soucoupes et les assiettes à dessert.
■ Quand les supports occupent la position haute, ils permettent de placer les assiettes plates et creuses. Ayez soin de placer les assiettes creuses verticalement et en tournant leur partie concave vers l'avant de la machine; laisser toujours de l'espace entre chaque assiette pour que l'eau circule librement.
■ Pour exploiter au maximum la capacité du panier nous vous conseillons de grouper les assiettes de même forme.
■ Les assiettes peuvent être placées sur une seule rangée (fig. 1) ou sur les deux rangées (fig. 2).
- Nous vous conseillons de ranger les plats de grande dimension, dont le diamètre est d'environ 270 mm, légèrement inclinés vers l'avant de façon à favoriser l'introduction du panier à l'intérieur de la machine.
■ Dans le panier supérieur vous pouvez ranger différente vaisselle comme le saladier et les bols en plastique qu'il vaut mieux bloquer afin d'éviter que les jets d'eau ne les renversent.
■ Le panier supérieur a été conçu pour permettre une souplesse maximum d'utilisation. Il peut n'être chargé qu'avec des assiettes placées sur deux rangées, 24 pièces maximum, avec des verres sur cinq rangées, 30 pièces maximum, ou bien avec de la vaisselle mixte.
Utilisation du panier inférieur
■ Dans le panier inférieur vous placerez les casseroles, les poêles, les soupières, les saladiers, les couvercles, les plats, les assiettes plates et creuses et les louches.
- Les couverts doivent être placés manche vers le bas dans le panier à couverts, que l'on placera à son tour dans le panier inférieur (fig. 3) en s'assurant qu'il n'entrave pas la rotation des bras de lavage.
IMPORTANT
Le panier inférieur possède un dispositif d'arrêt automatique permettant son extraction en toute sécurité, très utile aussi lors du chargement complet du lave-vaisselle.
L'extraction total du panier inférieur est nécessaire afin de charger le sel ainsi que pour le nettoyage du filtre et de l'entretien ordinaire de la machine.
Panier supérieur (fig. 1)
A = assiettes creuses
B = assiettes plates
C = assiettes à dessert
D = soucoupes
E = tasses
F = verres
Panier inférieur (fig. 3)
A = casserole moyenne
B = casserole grande
C = poêle
D = couvercles
E = soupières, plats
F = couverts
G = plats à rötis
Le rangement rationnel et correct de la vaisselle est la condition essentielle pour obtenir un excellent lavage.
Panier à couverts (fig. 4)
Le panier à couverts est formé de deux parties offrant ainsi différentes possibilités de chargement. La séparation en deux parties du panier se fait en faisant glisser, dans le sens horizontal, les deux parties l'une par rapport à l'autre et vice versa pour les ré-enclencher.
INFORMATION POUR LES ESSAIS EN LABORATOIRE
Programme comparatif général (selon norme EN 50242)
(voir liste des programmes de lavage)
-
Panier supérieur en position: bas
-
Chargement normalisé
-
Réglage du produit de rinçage sur index: 6
-
Quantité de détergent:
- 8 g pour le prélavage:
- 22 g pour le lavage.
Chargement standard 12 couverts internationaux (selon norme EN 50242)
Le rangement correct du chargement est indiqué dans la fig. 5 pour le panier supérieur, dans la fig. 6 pour le panier inférieur et dans la fig. 7 pour le panier à couverts.
Panier supérieur (fig. 5)
A = 5 + 5 + 2 verres
B = 12 soucoupes
H = 1 + 1 cuillère à soupe
I = 3 + 3 cuillères à dessert
L = 3 + 3 cuillères à café
Panier inférieur (fig. 6)
M = 8 + 4 assiettes creuses
Ω = 12 assiettes à dessert
P = plat
Q = couverts
Panier à couverts sans grille centrale (fig. 7)
Ranger le restant des couverts en ayant soin de ne pas mettre plus de deux couverts identiques dans le même compartiment.
Lavage 1/2 charge panier supérieur
1/2 charge mixte (fig. 1)
A = verres
B = assiettes creuses
C = assiettes à dessert
D = soucoupes
E = casserole
F = poéle
G = coupe grande
H = petite coupe
F = 6 assiettes à dessert
G = 6 soucoupes
H = coupe moyenne
I = petite coupe
Les couverts doivent être placés dans le panier à couverts prévu a cet effet. Il devra être remis dans son emplacement d'origine, soit dans le panier inférieur, en cycle de lavage normal.
CHARGEMENT DE LA LESSIVE ET DU PRODUIT DE RINÇAGE
Chargement de la lessive
IMPORTANT
Il est indispensable d'utiliser de la lessive en poudre, liquide ou en pastilles spécialement destiné aux machines à laver la vaisselle.
"CALGONIT" donne les meilleurs résultats de lavage et peut être obtenue facilement.
Les lessives non adaptées (comme cette pour le lavage à la main) ne contiennent pas les ingrédients appropriés au lavage en machine et empêchent le fonctionnement correct de l'appareil.
Lavage normal
La boîte à produits se trouve à l'intérieur de la porte (fig. A "2"). Si le couvercle du récipient est fermé, pour l'ouvrir il suffit d'appuyer sur le bouton d'accrochage (A): à la fin de chaque programme de lavage, le couvercle est toujours ouvert, prêt pour l'utilisation suivante.
ATTENTION!
Dans le panier inférieur, ne pas charger d'assiette ou de couvert qui empêche l'ouverture du couvercle du récipient à lessive ou obstrue la dispersion de la lessive.
Les doses de lessive peuvent varier selon le degré de salissure et le type de vaisselle. Nous conseillons de verser de 20 à 30 g de lessive dans le bac "lavage" (B).
Après le versement du détergent dans le bac à lessive, fermer le couvercle, tout d'abord en le glissant vers la gauche (1) puis en appuyant dessus (2) jusqu'à ce que vous entendiez un clic.
Comme les lessives ne sont pas toutes de même nature, consulter aussi les instructions sur les emballages. Nous rappelons que des quantités insuffisantes de lessive peuvent éliminer la saleté de façon incomplète, tandis qu'une dose excessive de lessive, non seulement n'améliore pas les résultats de lavage, mais est un gaspillage.
IMPORTANT
Ne pas exagérer dans l'utilisation de la lessive, c'est contribuer à limiter la pollution de l'environnement.
ATTENTION!
NOTE IMPORTANTE SUR L'UTILISATION DES PRODUITS LESSIVIELS COMBINES.
Si vous envisagez d'utiliser des produits lessiviels combinés, par exemple ceux composés de sel et/ou d'agents de rinçage, nous vous conseillons de:
- lire attentivement et de suivre les instructions du fabricant, notées sur les emballages;
■ certains détergents combinés, particulièrement ceux composés d'agents de rincage, apportent de meilleurs résultats quand ils sont utilisés avec des programmes spécifiques;
■ la performance de certains produits lessiviels composés de sel'adoucisseur d'eau dépend de la dureté de votre eau. Vérifiez que le niveau de dureté de votre eau est inclus dans l'échelle de performance donnée sur l'emballage du produit lessiviel.
Dans certains cas l'utilisation de détergents combinés peut occasionner:
■ dépots de calcaire sur la vaisselle ou dans le lave-vaisselle;
■ une réduction des performances lors du lavage et du séchage.
Chargement produit de rinçage
Cet additif qui est introduit automatiquement à la dernière opération de rincage assure le séchage rapide de la vaisselle et évite la formation sur celle-ci de taches blanchâtres.
A la gauche du bac à lessive se trouve le réservoir du produit de rinçage (fig. A "3"). Pour ouvrir le couvercle, appuyer sur le marquage prévu à cet effet et, en même temps, tirer la languette vers le haut. Utiliser toujours un produit de rinçage adapté au lave-vaisselle automatique. Il est possible de contrôler le niveau du produit de rinçage au moyen du voyant optique (C) place sur le distributeur.
Réglage de dosage du produit de rinçage de 1 à 6
Le réglage (D) est situé sous le couvercle et peut être réglé au moyen d'une pièce de monnaie. La position conseillée est 4. La présence de calcaire dans l'eau se manifeste soit par la présence d'incrustation, soit par le degré de séchage. C'est pourquoi il est important de régler le débit du produit de rinçage pour obtenir des prestations optimales. Dans le cas ou la vaisselle présente des dépôts à la fin du lavage, diminuer le réglage d'une position. Dans le cas de vaisselle présentant des marques ou auréoles blanchâtres, augmenter le réglage d'une position.
Dans ce cas, nous vous recommandons d'utiliser des produits lessiviels traditionnels séparés – sel, produit lessiviel et agent de rinçage. Ceci vous garantira que l'adoucissement de l'eau dans le lave-vaisselle s'opérera correctement. Notez que si vous réutilisez du sel traditionnel, un certain nombre de cycles sera nécessaire avant que le système devienne à nouveau complètement efficace.
IMPORTANT
Tout problème dû au résultat direct de l'utilisation de ces produits combinés n'est pas couvert par notre garantie.
PLEIN
VIDE
Reflet sombre
Reflet clair
Le système de filtrage (fig. A "4") est constitué par:
un réservoir central qui retient les grosses particules;
une plaque métallique qui filtre continuellement l'eau de lavage;
un micro filtre autonettoyant, situé sous la plaque métallique, qui piège les micro salissures pour garantir un rinçage parfait.
■ Afin d'obtenir d'excellents résultats de lavage dans le temps, les filtres doivent être contrôlés et nettoyés après chaque lavage.
■ Pour retirer le micro filtre, il vous suffit de tourner la poignée dans le sens contraire des aiguilles d'une montre (fig.1).
■ Pour un entretien facilité, le réservoir central est amovible (fig.2).
■ Retirer la plaque métallique (fig.3) et laver l'ensemble du système de filtrage sous le robinet d'eau.
Si nécessaire, une petite brosse peut être utilisée.
■ L'entretien du micro filtre autonettoyant est limité, un contrôle, toutes les deux semaines d'utilisation, est suffisant.
Néanmoins, après chaque lavage il est recommandé de vérifier que le réservoir central et la plaque métallique ne sont pas obstrués.
ATTENTION!
Après le nettoyage des filtres, assurez vous qu'ils sont correctement replacés et que la plaque métallique est correctement mise au fond de la cuve du lave vaisselle.
Assurez vous que le micro filtre est bien revisé, dans le sens des aiguilles d'une montre, car une mauvaise mise en place peut entrainer une perte d'efficacité de l'appareil.
IMPORTANT
Ne jamais se servir de l'appareil sans les filtres.
1
2
3
CONSEILS PRATIQUES
Que faire pour avoir d'excellents résultats de lavage
■ Avant de ranger la vaisselle dans la machine, enlever les résidus de nourriture (os, arêtes, restes de viande ou de légumes, résidus de café, é pluchures de fruits, cendres de cigarettes, curedents etc...) afin d'éviter d'obstruer les filtres, la vidange et les gicleurs des bras de lavage.
■ Eviter de rincer la vaisselle avant de la placer dans la machine.
■ Si les poêles et les casseroles sont excessivement incrustées de restes de mets brûlés, nous vous conseillons de les laisser tremper avant le lavage.
■ Ranger la vaisselle avec l'ouverture tournée vers le bas.
■ Si possible, éviter que les différentes pièces se touchent; une installation correcte donnera de meilleurs résultats de lavage.
■ Après avoir rangé la vaisselle, vérifier que les bras de lavage tournent sans obstacle.
■ Les casseroles et autre ustensiles qui présentent des résidus de nourriture très tenaces ou brûlés devront être mis à tremper dans de l'eau avec de la lessive pour lave-vaisselle.
■ Pour un lavage parfait de l'argenterie, il faut:
a) la rincer dès qu'on a fini de l'utiliser, surtout si on l'a utilisée avec de la mayonnaise, des œufs, du poisson, etc.;
b) ne pas l'asperger de lessive;
c) ne pas la mettre en contact avec d'autres matériaux.
Que faire pour économiser
Au cas où l'on voudrait laver à pleine charge, ranger la vaisselle dans le lave-vaisselle dès que le repas est terminé et en effectuant éventuellement le programme TREMPAGE (ou RINCAGE A FRÓID) pour ramollir la saleté et éliminer les résidus les plus gros entre chaque charge-ment en attendant d'effectuer le programme de lavage complet.
■ En présence de saleté peu consistante ou de paniers peu chargés, sélectionner le programme ECONOMIQUE en suivant les instructions indiquées dans la liste des programmes.
Ce qu'on ne doit pas laver
■ Il est bon de se rappeler que toute la vaisselle n'est pas adaptée au lavage en machine; nous déconseillons de mettre des pièces en matériau thermoplastique, des couverts à poignée en bois ou en plastique, des casseroles à poignée en bois, de la vaisselle en aluminium, en cristal ou en verre plombé si ce n'est pas spécifiquement indiqué.
■ Certaines décorations tendent à s'estomper, par conséquent nous conseillons de laver plusieurs fois en machine une seule pièce et, seulement après s'être assuré qu'elle ne se décolore pas, d'y mettre tout le chargement.
- Nous conseillons de ne pas laver de couverts en argent avec des couverts en acier oxydable pour éviter qu'il ne se produise de réaction chimique entre eux.
IMPORTANT
Quand on achète de la vaisselle neuve, s'assurer toujours qu'elle est adaptée au lavage en machine.
Suggestions à la fin du programme
■ Pour éviter d'éventuelles projections de gouttelettes provenant du panier supérieur, retirer d'abord le panier inférieur.
■ Si vous laissez la vaisselle encore quelques temps dans la machine, ouvrez légèrement la porte pour favoriser la circulation de l'air et améliorer encore le séchage.
NETTOYAGE EXTERNE ET ENTRETIEN
■ Pour le nettoyage externe de la machine, ne pas utiliser de détergent ni d'abrasifs mais uniquement un chiffon avec du savon et de l'eau.
■ Le lave-vaisselle ne réclame aucun entretien spécial car la cuve de lavage est autonettoyante.
■ Nettoyer périodiquement le joint en caoutchouc de la porte avec un chiffon humide de façon à éliminer éventuellement les traces de déchets ou de produit de rinçage.
■ Pour mieux garantir l'évacuation des petits dépôts de calcaire ou de déchets, il est conseillé de procéder périodiquement à un lavage complet en versant auparavant un verre de vinaigre dans le fond de la cuve et en positionnant le bouton du programmateur sur lavage délicat.
■ Si, malgré le nettoyage normal de la plaque et du filtre vous notez que la vaisselle ou les casseroles sont insuffisamment lavées ou rincées, contrôler que les orifices des bras rotatifs (fig.A"5") sont propres.
Si cela est nécessaire, nettoyer les de la façon suivante:
-
Pour démonter le bras supérieur, tournez le jusqu'à ce qu'il s'aligne avec le marquage stop inscrit sur la flèche (fig.1b). Poussez le vers le haut (fig.1) en le maintenant enfoncé puis dévissez le dans le sens des aiguilles d'une montre (pour le remonter procédez de la même manière, mais en le vissant dans le sens contraire des aiguilles d'une montre). Le bras de lavage inférieur peut être démonté facilement en le tirant vers le haut (fig.2).
-
Passez le bras de lavage sous un robinet d'eau pour éliminer toute saleté.
-
Ensuite, replacez le bras de lavage dans la même position, en pensant à positionner le bras supérieur en face du marquage stop.
■ La cuve, ainsi que la contre-porte sont en acier inoxydable. Si toutefois vous devez constater des taches d'oxydation, celles-ci seraient imputables seulement à une présence importante de sels de fer en suspension dans l'eau.
■ Pour retirer les taches, il est conseillé d'employer un abrasif à grains très fins.
Ne pas utiliser de substance chlorée ou de laine d'acier. Le lave-vaisselle possède un adoucisseur et il est conseillé l'usage de sel pour éviter la formation de dépôt blanchâtre sur la vaisselle.
En cas de présence de taches blanchâtres, il est conseillé avant tout d'intervenir sur le réglage du produit de rinçage en l'augmentant d'une unité.
Après chaque lavage, fermer le robinet d'eau pour isoler le lave-vaisselle de l'installation hydraulique d'alimentation et appuyer sur la touche Marche/Arrêt pour arrêter le fonctionnement de la machine. Si la machine doit rester inutilisée un certain temps, il est nécessaire de procéder aux opérations suivantes:
- Exécuter un programme de lavage sans vaisselle avec lessive pour dégraisser la machine.
- Débrancher la prise électrique
- Fermer le robinet d'eau.
- Remplir le réservoir du produit de rincage.
- Laisser la porte légèrement ouverté.
- Laisser l'intérieur de la machine propre.
- Si la machine est laissée dans des pièces où la température est inférieure à 0°C, l'eau restant dans les tuyauteries risque de geler. Par conséquent, porter la température ambiante à plus de 0°C et attendre environ 24 heures avant d'activer la machine.
DESCRIPTION DE LA MACHINE
B Touche "MARCHE/ARRET"
C Poignée d'ouverture du lave-vaisselle
D Manette de sélection des programmes
E Voyant "LAVAGE"
DIMENSIONS:
| avec plan de travail | sans plan de travail | ||
| Hauteur | cm | 85 | 82 |
| Profondeur | cm | 60 | 55,6 |
| Largeur | cm | 60 | 59,8 |
| Encombrement porte ouverte | cm | 120 | 117 |
DONNÉES TECHNIQUES:
| Couvert (EN 50242) | 12 |
| Capacité avec casseroles et assiettes | 8 personnes |
| Pression admise pour l'installation hydraulique | Min. 0,08 - Max 0,8 MPa |
| Fusible | (voir plaque signalétique) |
| Puissance maximum absorbée | (voir plaque signalétique) |
| Tension | (voir plaque signalétique) |
SELECTION DU PROGRAMME ET FONCTIONS PARTICULIERES
Choix des programmes
ATTENTION!
Avant de lancer un programme, le sélecteur doit être sur la position "RESET" et le voyant "LAVAGE" (▶) doit être éteint. Vérifier que la touche "MARCHE/ARRET" (↓) est enclenché.
Pour lancer un programme, appuyer sur la touche "MARCHE/ARRET" puis tourner le sélecteur (vers la gauche ou la droite) jusqu'à ce que le curseur ( ) soit en ligne avec le chiffre du programme requis. Après environ 4 secondes, le voyant "LAVAGE" s'allumera.
IMPORTANT
Pendant que le programme est en marche, le sélecteur restera sur la position sélectionnée et ne bougera pas.
Boutons d'options
Touche DEMI CHARGE 1/2
En enclenchant cette touche, il est possible de limiter le lavage de la vaisselle contenue dans le panier supérieur, à l'exclusion des couverts qui seront placés dans le panier inférieur. Le choix de cette fonction permet de réduire les consommations d'eau et d'énergie.
Interrompre un programme
Il n'est pas recommandé d'ouvrir la porte en cours de programme, en particulier au milieu de celui ci, ni durant le séchage final. De toute façon, l'appareil s'arrête automatiquement lorsque la porte est ouverte.
Si la porte est ouverte pendant le déroulement d'un programme, le voyant "LAVAGE" se mettra à clignoter jusqu'à ce que la porte soit refermée. Le programme reprendra alors le cycle là où il a été interrompu (si nécessaire, la machine lancera, avant, un programme anti-choc thermique rapide).
Si vous souhaitez changer ou annuler un programme en cours, veuillez opérer de la manière suivante:
tourner le sélecteur sur la position "RESET". Après quelques secondes, le voyant "LAVAGE" s'éteindra.
Une nouvelle sélection peut maintenant être faite.
ATTENTION!
Avant de démarrer un nouveau programme, veuillez contrôler la présence de lessive dans le compartiment. Si nécessaire, remplir le compartiment.
En cas de coupure de courant pendant un programme de lavage, une mémoire spéciale restaure le programme sélectionné et, lorsque le courant est rétabli, reprend le cycle là où il s'est arrêté.
Fin du programme
A la fin du programme, le voyant "LAVAGE" commencera à clignoter. Toumer le sélecteur sur la position "RESET", attendre jusqu'à ce que le voyant "LAVAGE" s'éteigne puis appuyer sur la touche "MARCHE/ARRET".
Selection d'un nouveau programme
A chaque fois que vous souhaitez sélectionner un nouveau programme, vous devez tourner le sélecteur sur la position "RESET" et attendre que le voyant "LAVAGE" s'éteigne.
Dépistage de pannes
Lorsque vous sélectionnez un programme, le voyant "LAVAGE" se mettra à clignoter très rapidement si le système électronique détecte un disfonctionnement. Dans ce cas, tournez le sélecteur sur la position "RESET" et le voyant "LAVAGE" s'éteindra. Après cette manipulation, vous deviez pouvoir re-sélectionner le programme requis.
Si le disfonctionnement persiste, contactez le service après-vente.
IMPORTANT
Ce lave-vaisselle est équipé d'un système de sécurité anti-débordement qui, en cas de problème, videra automatiquement tout excès d'eau.
ATTENTION!
Pour éviter le déclenchement intempestif du dispositif de sécurité anti-débordement, il est recommandé de ne pas remuer ou incliner le lave-vaisselle pendant son fonctionnement. Au cas où il serait nécessaire de remuer ou d'incliner le lave-vaisselle, s'assurer d'abord que le cycle de lavage est terminé et qu'il n'y a plus d'eau dans la cuve.
LISTE DES PROGRAMMES
| 1 | RINÇAGE A FROID | Pour la vaisselle utilisée le matin ou à midi, entreposée dans le lave-vaisselle jusqu'à ce que vous soyez prêt à laver une charge pleine. |
| 2 | INTENSIF 75°C | Conçu pour le lavage des casseroles et de toute autre vaisselle particulièrement sale. |
| 3 | UNIVERSEL 65°C | Destiné au lavage de la vaisselle et casseroles normalement sale. |
| 4 | CLASS A 1h 70°C | Destiné au lavage quotidien de la vaisselle et casseroles normalement sale.A utiliser immédiatement après le repas (Max 8 couverts) |
| 5 | ECO 45°C | Adapté au lavage de vaisselle et casseroles normalement sales, avec utilisation de lessive à base d'enzyme.Programme normalisé EN 50242. |
| 6 | DELCAT 45°C | Adapté au lavage de la vaisselle délicate décorée et en cristal.Indiqué pour le lavage quotidien de la vaisselle peu sale, à l'exclusion des casseroles. |
| 7 | RAPIDE 32' 50°C | Cycle très rapide à effectuer à la fin du repas.Recommandé pour un lavage de vaisselle jusqu'à 4/6 personnes. |
| Opérations à accomplir | Déroulement du programme | Durée moyenne en minutes | Fonctions facultatives | |||||||||
| Lessive préavage | Lessive lavage | Nettoyage plaque, filtre | Contrôle provision du produit de rincage | Contrôle provision Sel | Prélavage chaud | Prélavage froid | Lavage | Premier rincage à froid | Second rincage à froid | Rincage chaud avec-produit de rincage | Avec eau froide (15°C) (Tolerance = 10%) | Touche "DEMI CHARGE" |
Lavage précédé d'un prélavage
Dans le cas où l'on utilise le programme INTENSIF il faut également mettre une dose de détergent, 20 grammes (1 cuillère à soupe) directement dans le lave-vaisselle. Pour le programme CLASS À 1h ajouter 5 grammes.
Si votre lave-vaisselle ne fonctionne pas, avant d'appeler votre revendeur faire les contrôles suivants:
| ANOMALIES CAUSES | REMEDES | |
| 1 - La machine ne fonctionne sur aucun programme | Prise de courant mal branchée | Brancher la prise |
| Touche M/A non appuyée | Appuyer sur la touche | |
| Pas de courant | Contrôler | |
| Porte ouverte | Fermer la porte | |
| 2 - La machine ne prend pas l'eau | Voir causes du N. 1 | Contrôler |
| Robinet d'eau fermé | Ouvrir le robinet | |
| Programmateur mal positionné | Positionner correctement le programmateur | |
| Le tuyau d'alimentation est plié | Déplier le tuyau | |
| Le filtre du tuyau d'alimentation est bouché | Nettoyer le filtre situé à l'extremité du tuyau d'alimentation | |
| 3 - La machine ne vidange pas | Filtre bouché | Nettoyer le filtre |
| Tuyau de vidange plié | Redresser le tuyau | |
| La rallonge du tuyau de vidange n'est pas la bonne | Suivre attentivement les instructions pour le branchement du tuyau de vidange | |
| La vidange murale n'a pas d'évent à air | Consulter un technicien qualifié | |
| 4 - La machine vidange en permanence | Tuyau en position trop basse | Réhausser le tuyau de vidange à 40 cm. |
| 5 - Les bras de lavage ne tournent pas | Quantité excessive de lessive | Réduire la quantité de lessive |
| Une pièce de vaisselle empêche la rotation | Contrôler | |
| La plaque filtrante et le filtre sont bouchés par des impurelés | Nettoyer la plaque et la filtre | |
| 6 - Sur les appareils électroniques sans afficheur: un voyant ou plus cllignotant rapidement. | Arrivée d'eau fermée | Arrêtez l'appareil Ouvrir le robinet Réactivez le cycle |
| ANOMALIES CAUSES | REMEDES | |
| 7 - La vaisselle est partiellement lavée | Voir causes du N. 5 | Contrôler |
| Le fond des casseroles n'est pas lavé parfaitement | Incrustations trop tenaces qu'il faut enlever avant le lavage dans la machine | |
| Le bord des casseroles n'est pas parfaitement lavé | Positionner mieux les casseroles | |
| Orifices partiellement bouchés | Démonter les bras de lavage en dévissant l'écrou moleté de fixation dans le sens des aiguilles d'une montre et les laver sous un robinet | |
| La vaisselle n'est pas bien rangée | Ne pas trop serrer la vaisselle | |
| L'extrémité du tuyau de vidange est plongée dans l'eau | L'extrémité du tuyau de vidange ne doit pas toucher l'eau de vidange | |
| La lessive n'est pas bien dosé, est vieux ou durci | Augmenter la dose en fonction de la quantité de saleté ou remplacer le produit | |
| Le bouchon du récipient du sel ne forme pas bien | La visser à fond | |
| Le programme de lavage choisi est trop faible | Choisir un programme plus énergique | |
| Vaisselle du panier inférieur mal lavée | Libérer la touche 1/2 charge | |
| 8 - Présence de tâches blanches sur la vaisselle | L'eau d'alimentation est particulièrement dure | Contrôler le niveau du sel et du produit de rinçage et régler le dosage; si l'anomalie persiste, demander l'intervention du SAV |
| 9 - Bruit pendant le lavage | Les pièces de vaisselle se cognent | Mieux les ranger dans les paniers |
| Les bras de lavage tournants cognent contre la vaisselle | Mieux ranger la vaisselle | |
| 10 - La vaisselle n'est pas parfaitement sèche | Manque de circulation d'air | Laisser la porte de la machine entrouverte à la fin du programme de lavage pour favoriser le séchage naturel |
N.B.: Quand une anomalie citée ci-dessus provoque un mauvais lavage ou un rinçage insuffisant, il est nécessaire de retirer manuellement les salissures de la vaisselle car l'opération finale provoque le séchage des salissures qu'un second lavage en machine ne serait pas susceptible de nettoyer. Si le mauvais fonctionnement persiste, s'adresser au Centre d'Assistance Technique en communiquant le modèle du lave-vaisselle indiqué sur la plaquette placée à l'intérieur de la porte, dans la partie supérieure, ou sur le certificat de garantie. Ces informations vous permettront d'obtenir une intervention plus rapide et efficace.
Le fabricant décline toute responsabilité pour erreur d'impression contenue dans le présent livret. Il se réserve en outre, le droit d'apporter les modifications qu'il jugerait utiles sur ses produits sans en compromettre les caractéristiques essentielles.
ÍNDICE
Le constructeur décline toute responsabilité pour les éventuelles erreurs d'imprimerie contenues dans le présent mode d'emploi. Il se réserve en outre le droit d'apporter toutes modifications qui se révéleraient utiles à ses propes produits sans pour autant en compromettre les caractéristiques essentielles.
Cet appareil est commercialisé en accord avec la directive européenne 2002/96/CE sur les déchets des équipements électriques et électroniques (DEEE).
En vous assurant que ce produit est correctement recyclé, vous participez à la prévention des conséquences négatives sur l'environnement et la santé publique qui pourrait être causé par une mise au rebut inappropriée de ce produit.
Le symbole sur ce produit indique qu'il ne doit pas être traité comme un déchet ménager. Il doit être rapporté jusqu'à un point de recyclage des déchets électriques et électroniques.
La collecte de ce produit doit se faire en accord avec les réglementations environnementales concernant la mise au rebut de ce type de déchets.
Pour plus d'information au sujet du traitement, de la collecte et du recyclage de ce produit, merci de contacter votre marie, votre centre de traitement des déchets ou le magasin où vous avez acheté ce produit.
Este electrodoméstico está marcado de acordo com o disposto na directiva europeia 2002/96/CE relativa aos resíduos de equipamentos eléctricos e electrónicos (REEE).
