MANUAL DE UTILIZADOR LP84 EDESA

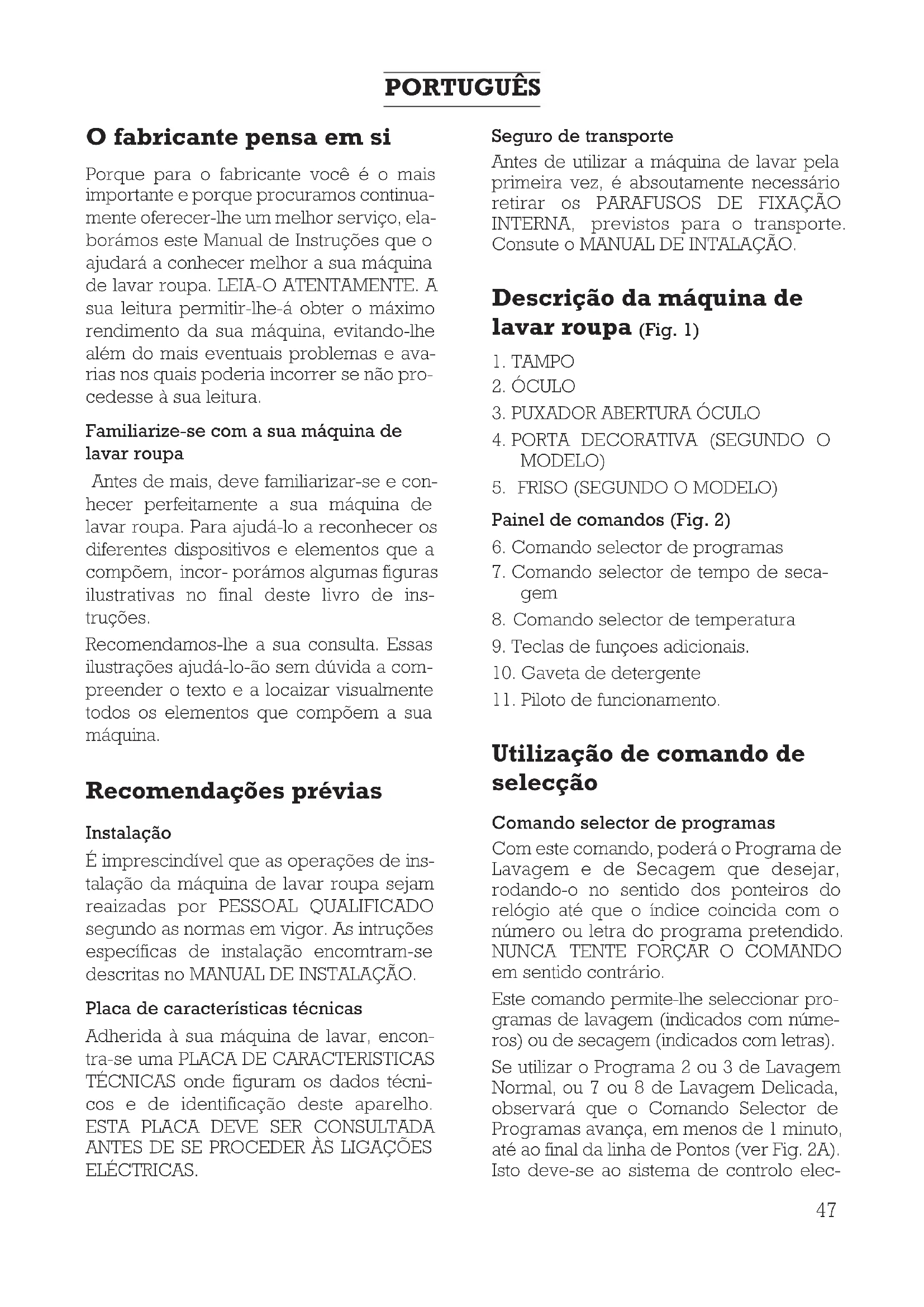

PORTUGUÊS LJ6A017N5 11/10/01 16:29 Página 46O fabricante pensa em si Porque para o fabricante você é o mais importante e porque procuramos continua- mente oferecer-lhe um melhor serviço, ela- borámos este Manual de Instruções que o ajudará a conhecer melhor a sua máquina de lavar roupa. LEIA-O ATENTAMENTE. A sua leitura permitir-lhe-á obter o máximo rendimento da sua máquina, evitando-lhe além do mais eventuais problemas e ava- rias nos quais poderia incorrer se não pro- cedesse à sua leitura. Familiarize-se com a sua máquina de lavar roupa Antes de mais, deve familiarizar-se e con- hecer perfeitamente a sua máquina de lavar roupa. Para ajudá-lo a reconhecer os diferentes dispositivos e elementos que a compõem, incor- porámos algumas figuras ilustrativas no final deste livro de ins- truções. Recomendamos-lhe a sua consulta. Essas ilustrações ajudá-lo-ão sem dúvida a com- preender o texto e a locaizar visualmente todos os elementos que compõem a sua máquina. Recomendações prévias Instalação É imprescindível que as operações de ins- talação da máquina de lavar roupa sejam reaizadas por PESSOAL QUALIFICADO segundo as normas em vigor. As intruções específicas de instalação encomtram-se descritas no MANUAL DE INSTALAÇÃO. Placa de características técnicas Adherida à sua máquina de lavar, encon- tra-se uma PLACA DE CARACTERISTICAS TÉCNICAS onde figuram os dados técni- cos e de identificação deste aparelho.

ESTA PLACA DEVE SER CONSULTADA

ANTES DE SE PROCEDER ÀS LIGAÇÕES ELÉCTRICAS. Seguro de transporte Antes de utilizar a máquina de lavar pela primeira vez, é absoutamente necessário retirar os PARAFUSOS DE FIXAÇÃO INTERNA, previstos para o transporte. Consute o MANUAL DE INTALAÇÃO. Descrição da máquina de lavar roupa (Fig. 1)

Utilização de comando de selecção Comando selector de programas Com este comando, poderá o Programa de Lavagem e de Secagem que desejar, rodando-o no sentido dos ponteiros do relógio até que o índice coincida com o número ou letra do programa pretendido.

NUNCA TENTE FORÇAR O COMANDO

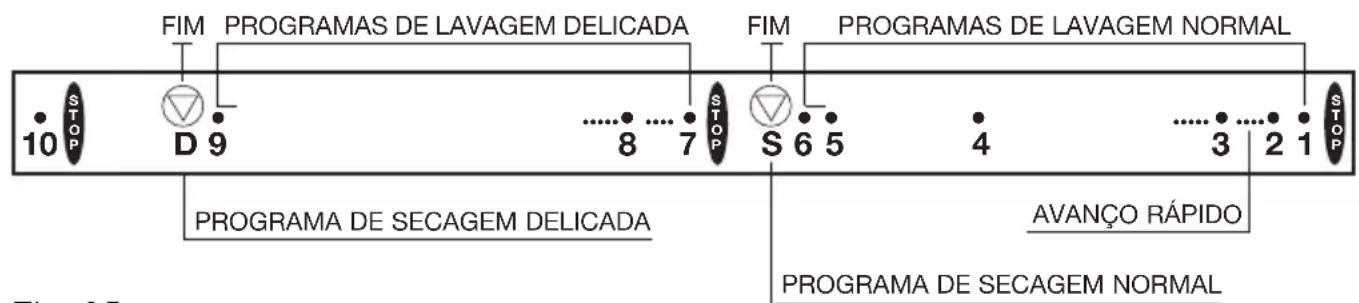

em sentido contrário. Este comando permite-lhe seleccionar pro- gramas de lavagem (indicados com núme- ros) ou de secagem (indicados com letras). Se utilizar o Programa 2 ou 3 de Lavagem Normal, ou 7 ou 8 de Lavagem Delicada, observará que o Comando Selector de Programas avança, em menos de 1 minuto, até ao final da linha de Pontos (ver Fig. 2A). Isto deve-se ao sistema de controlo elec-

PORTUGUÊS LJ6A017N5 11/10/01 16:29 Página 47trónico de avanço do Programa da máqui- na de lavar, que permite um melhor apro- veitamento do Detergente, assim como um consumo ideal de água e energia, em função da quantidade de roupa a lavar. Dispõe de secagem normal e de seca- gem delicada indicadas com as letras S e D respectivamente. O final do programa de lavagem verifica- se quando o Comando Selector de Programas se encontre numa das posições indicadas com a letra (Fig. 2A). Comando selector de temperaturas Com este comando, poderá seleccionar a temperatura de lavagem que desejar, rodando-o suavemente até que o número correspondente à temperatura elegida coincida com o sinal. Se deseja lavar com água fria, faça coinci- dir o sinal de frio

com o indicador. Comando selector de tempo de secagem Com este comando, poderá seleccionar o tempo de secagem que considere ade- quado para a sua roupa, fazendo-o girar à direita até que o número de minutos elegi- do coincida com o sinal impresso no porta- comandos. Os tempos indicados corres- pondem a minutos. O final do programa de secagem verifica- se quando o comando selector de tempo de secagem (7) se encontre na posição se STOP. Se este comando tiver um tempo seleccionado, depois de realizar qualquer programa de lavagem seguir-se-á a ope- ração de secagem. Se não deseja a seca- gem, este comando deverá estar sempre na posição de STOP. Utilização de teclas Tecla de funcionamento/ paragem Se o programa se desenvolve sem inte- rrupção, o óculo poderá ser aberto depois de ter finalizado o programa e de ter trans- corrido o tempo necessário para que o dispositivo de segurança de bloqueio de porta que a máquina de lavar leva incor- porado se desactive (aprox. 2 minutos). Durante o funcionamento da máquina, o ciclo de lavagem e de secagem pode ser interrompido pressionando a tecla à posição de paragem; o Piloto de funciona- mento apagar-se-á (11). Accionando a tecla à posição de funciona- mento, a lavagem prossegue na mesma fase de ciclo em que foi interrompida. Se realiza esta operação para colocar ou reti- rar alguma peça de roupa, comprove se o nível de água não supera o nível do óculo e se a temperatura no interior não é eleva- da; tenha em conta que é necessário aguardar uns segundos após o apagar do piloto para permitir o desbloqueio de segurança da porta. Teclas de funções adicionais Estas teclas oferecem-lhe a possi- bilidade de incorporar a qualquer programa de lavagem previamente seleccionado, uma série de funções e prestações adicionais de acordo com os seus desejos e necessi- dades.

AVANÇO RÁPIDOLJ6A017N5 11/10/01 16:29 Página 48Essas funções são activadas ao pressionar a tecla correspondente. Em função do modelo adquirido, a sua máquina de lavar compreende algumas das seguintes funções: – Tecla de eliminação de centrifugação Premindo esta tecla, elimina-se a fase de Centrifugação independentemente do pro- grama seleccionado, evitando-se a for- mação de vincos na lavagem de tecidos especiais. – Tecla de selecção de centrifugação O premir desta tecla permite-lhe reduzir a velocidade de centrifugação. Esta redução está particularmente indicada na lavagem de roupa muito usada ou com acabamen- tos excepcionais. Se depois da lavagem realizar a fase de secagem, deve ter em conta que o tempo de secagem será maior pelo que aumenta- rá o seu custo. – Tecla anti-vincos Premindo esta tecla, o programa é inte- rrompido no último enxaguamento, pelo que a roupa ficará totalmente imergida em água dentro do tambor, sem que se for- mem vincos. Nesta situação, pressione novamente a tecla para finalizar o progra- ma ou seleccione o programa de enxagua- mento para evitar a centrifugação. Colocação em funcionamento Com esta máquina de lavar roupa poderá realizar um programa de lavagem, um pro- grama de secagem ou um programa de lavagem seguido de um de secagem (secagem encadeada). Seguidamente, descreve-se cada uma des- tas possibilidades. - Selecção de um programa só de lavagem

1. Seleccione o número de programa de

lavagem que deseja no Comando Selector de Programas (6).

2. O Comando Selector de tempo de

secagem (7) deve estar na posição de STOP.

4. Se necessário, seleccione a opção

oportuna nas teclas de funções adicio- nais.

5. Pressione a tecla de Funcionamento.

- Selecção de um programa de lavagem seguido de um de secagem Proceda da mesma forma que para selec- cionar um programa de lavagem e, de seguida, seleccione o tempo de secagem desejado no Comando Selector de tempo de secagem (7). - Selecção de um programa só de secagem

tempo de secagem (7) o tempo de secagem desejado.

3. Pressione a tecla de Funcionamento.

Introdução da roupa no tambor Abertura do óculo Para abrir o óculo do tambor, puxe o fecho para o exterior 3 (Fig. 1). Carga de roupa no Tambor Ao introduzir a roupa no tambor, recomen- damos-lhe as seguintes operações: – Comprove se todos os bolsos estão vazios.

LJ6A017N5 11/10/01 16:29 Página 49– Desdobre as peças de roupa. – Introduza separadamente cada uma das peças. Garanta a colocação das peças mais pequenas no fundo do tam- bor. – Não as comprima. – Tenha em conta o peso de carga reco- mendado nos diferentes programas. – Ao lavar roupa de banho, procure não lavar exclusivamente toalhas; deverá misturá-las com outras peças. Após a introdução da roupa no interior do tambor, pressione o óculo até que o note perfeitamente fechado. Assegure-se de que nenhuma peça de roupa ficou presa entre o óculo e a junta de borracha. Introdução de detergentes e aditivos Antes do início do programa de lavagem, coloque o detergente ou aditivo na gaveta de detergente (Fig. 3). A gaveta de deter- gente da sua máquina dispõe, segundo os modelos, de três ou quatro compartimen- tos marcados com os seguintes símbolos: Compartimento: Detergente para a PRÉ-LAVAGEM. Compartimento: Detergente para a LAVAGEM. Compartimento: Aditivos líquidos (facultativo) tais como preparados, amacia- dores, etc. Compartimento (Optativo) Bran- queadores líquidos: lixívia, etc. Observação: O nível do líquido nunca deverá superar o SINAL MÁX. (Fig. 3). Gaveta optativa Nesta máquina de lavar também poderá utilizar detergentes líquidos, mediante uma gaveta optativa que pode ser adquirida através da REDE DE ASSISTÊNCIA TÉCNI- CA. Esta gaveta adicional deve ser coloca- da no COMPARTIMENTO na gaveta de detergente (Fig. 3). Relativamente às doses recomendadas, siga as instruções dos fabricantes. De qualquer forma, o nível de detergente nunca deverá exceder o sinal MÁX. de referência gravado no inte- rior da gaveta. Detergente Utilize unicamente detergentes apropria- dos para lavar roupa à máquina, de boa qualidade e que não produzam espuma. Para a lavagem de peças de lã, utilize sem- pre detergentes neutros. Dosagem de detergentes Recorde que a dose de detergente ade- quada depende sempre de: – Quantidade de roupa a lavar. – Tipo de roupa a lavar. – Sujidade da roupa. – Dureza da água. Utilizar uma quantidade superior à neces- sária não melhora os resultados de lava- gem e, para além do prejuízo económico, contribui negativamente para a conser- vação do Meio Ambiente. Nos programas sem pré-lavagem, são recomendáveis os detergentes que permi- tem que a sua dosagem seja directamente introduzida no interior do tambor. Recomendamos-lhe, no entanto, a ter em conta as instruções do fabricante do res- pectivo detergente. A tabela que seguidamente lhe apresenta- mos, pode servir-lhe de orientação para dosear o detergente em função da dureza e da quantidade de roupa a lavar.

LJ6A017N5 11/10/01 16:29 Página 50Selecção do programa de lavagem A adquisição de uma MÁQUINA DE LAVAR MULTIPROGRAMA permite-lhe adaptar-se à lavagem de todo o tipo de roupa. Para tal, dispõe de 2 tipos de PROGRA- MAS: 1.- PROGRAMAS NORMAIS, indicado para lavar roupa resistente. 2.- PROGRAMAS DELICADOS, indicado para lavar tecidos delicados. Os sistemas de lavagem incorporados na sua máquina estão indicados para lavar roupa de algodão, sintética, acrílica, lãs, sedas. Basicamente, os PROGRAMAS diferen- ciam-se uns dos outros pelo ritmo de rotação do tambor, assim como pela tem- peratura, tempo de lavagem e quantidade de água. De uma forma geral, os Ciclos NORMAIS estão aptos para lavar tecidos resistentes como algodão, sintéticos resistentes, linho, etc., enquanto que os Ciclos DELICADOS, com um ritmo mais suave de movimento de tambor, menor temperatura e maiores níveis de água, estão previstos para lavar sintéticos, seda, lã, etc. Os modelos que dispõem de Comando de Selecção de temperatura de lavagem, dispõem também de regulação Automá- tica de Carga Variável de forma a que o consumo de água e de energia se ajuste de forma automática à quantidade de roupa a lavar. Tabelas de programas Seguidamente oferecemos-lhe uma TABE- LA DE PROGRAMAS porme- norizada que deverá consultar sempre que necessário. Nela encontrará todos os dados relativos aos diferentes tipos de programas de lava- gem que a sua máquina dispõe. Resumidamente, a tabela está representa- da no painel frontal ou superior do reser- vatório de detergente ou num cartão accessível na bolsa de documentação. Recordamos-lhe que para além dos pro- gramas de lavagem que citamos seguida- mente, a sua máquina dispõe de dois tipos de programas de secagem: - Programa S : SECAGEM NORMAL - Programa D : SECAGEM DELICADA

PORTUGUÊS Dureza da água (Graus franceses) Doses de detergente em gramas Branda (até a 12) 90 80 65 55 Média (12/25) 125 115 90 75 Dura (25/37) 160 140 110 90 Muito dura (mais de 37) 180 160 130 110 As informações sobre o grau de dureza da água podem ser solicitadas nas entidades locais competentes. Se dispõe de informação em Graus Alemães, obterá o equivalente multiplicando estes valores por 1,78. CARGA DE ROUPA EM KG. 5 3,5 2,5 1 LJ6A017N5 11/10/01 16:29 Página 51Guia de programas Programa de lavagens normais: Tecidos de algodão, linho, cânhamo, etc. Carga máxima recomendada: 5,0 Kg. Posiçãoprograma

Pré-lavagem, seguida de lavagem, enxaguamento, absorção automática de aditivos se forem pretendidos e centrifugação final. 90-70º C 60-50º C 40-Frio 90-70º C 60-50º C 40-Frio 40-Frio Muito sujo Branco Muito sujo Cores resistentes Muito sujo Cores delicadas Sujo Branco Muito sujo Cores resistentes Pouco sujo Cores delicadas 115-135 115-130 95-115 110-130 120-135 95-120 1.20-1.75

Lavagem, enxaguamento, absorção automática de aditivos se forem pretendidos e centrifugação final.

Lavagem curta, enxaguamento, absorção automática de aditivos se forem pretendidos e centrifugação final (carga máxima recomendada: 2,5 kg.). 40-45

Enxaguamento con absorção automática de amaciador e centrifugação final. Tecidos resistentes Pouco sujo Cores delicadas

Descarga e centrifugação longa. Tecidos resistentes

DESCRIÇÃO DO PROGRAMAMargem detemperaturasrecomendadasCompartimentosde productos delavagemSímbolosda roupaGrau de sujidadee branco/cor kWh litrosDuraçãoestimada(minutos)

Enxaguamento con absorção automática de amaciador e centrifugação final.

Lavagem, enxaguamento, absorção automática de aditivos se forem pretendidos e centrifugação final. 60-50º C 40-Frio Sujo Branco Pouco sujo Cores delicadas Tecidos delicados 60-65 55-60

Descarga e centrifugação suave. DESCRIÇÃO DO PROGRAMAMargem detemperaturasrecomendadasCompartimentosde productos delavagemSímbolosda roupaGrau de sujidadee branco/cor kWh litrosDuraçãoestimada(minutos)

Programa de lavagem lã: Tecidos de lã Carga máxima recomendada: 1,0 Kg. Posiçãoprograma

Lavagem, enxaguamento, absorção automática de aditivos se forem pretendidos e centrifugação final. 40-Frio Pouco sujo Cores delicadas 30-45

Descarga sem centrifugação. DESCRIÇÃO DO PROGRAMAMargem detemperaturasrecomendadasCompartimentosde productos delavagemSímbolosda roupaGrau de sujidadee branco/cor kWh litrosDuraçãoestimada(minutos)

LJ6A017N5 11/10/01 16:29 Página 53Limpeza prévia Com a finalidade de evacuar e limpar o interior da máquina de eventuais resíduos de materiais lubrificantes e de água de ensaio, é conveniente proceder a uma lim- peza prévia antes de a utilizar por primei- ra vez. Para o efeito, deverá realizar as seguintes operações: – Extraia os restos de água (Programa 13). – Coloque uma dose de detergente no COMPARTIMENTO da GAVETA DE DETERGENTE. – Seleccione com o comando Selector de Programas (6) o PROGRAMA DE LAVAGEM número 2 (90° C sem pré- lavagem). – Ponha a máquina de lavar em funciona- mento. – Aguarde a finalização do PROGRAMA. Limpeza e cuidados particulares (Fig. 6) A sua máquina de lavar tem uma bomba autolimpadora e portanto não necessita de operações de limpeza e manutenção, sem embargo, pode acontecer que determina- dos objectos caiam acidentalmente na bomba (por ex. botões, moedas, alfinetes, etc.) e porque não convém expulsá-los através do esgoto, previu-se que se reten- ha num filtro acessível na parte anterior da bomba para evitar os possíveis atascos. Para aceder ao mesmo é suficiente tirar o painel-base que cobre a parte inferior da máquina (figura 6A) procedendo da forma seguinte: Com a ajuda de uma chave de fensa, des- monte antes os dois parafusos laterais (A), depois desencrave a pestana (D) na parte superior, girar segundo a seta (F) e desen- cravar as três pestanas (B). Colocar debaixo do filtro um recipiente plano que recolha a pequena quantidade de água que sai à hora de extrair a tampa do filtro. Gire a tampa do filtro no sentido contrário ao ponteiro do relógio e elimine da câma- ra da bomba os restos de fiapos ou peque- nos objectos armazenados. No caso da figura 6B, rodar a tampa Z, no sentido inverso aos ponteiros do relógio com a ajuda de uma moeda. Para a posterior montagem, realize estas instruções em sentido contrário assegua- rando-se de que a tampa do filtro esteja fechado correctamente. Atenção: Por razões de segurança, antes de tirar a tampa-base assegur-se de que o ciclo de lavagem tenha acabado e desli- gue a tomada do aparelho da zona da corrente. Conselhos práticos para optimizar a lavagem Apresentamos-lhe seguidamente uma série de Conselhos, que deverá ter em conta sempre que utilizar a sua máquina, referentes aos diferentes tipos de roupa que poderá lavar, e distintos tipos de detergente a utilizar. Consulte-os atenta- mente. Ajudá-lo-ão a obter melhores resul- tados de lavagem, assim com uma óptima manutenção da sua máquina. Classificação da Roupa Classifique as diferentes peças de roupa consoante a: – COR – SUJIDADE – SENSIBILIDADE Cor – Antes de introduzir a roupa no interior da máquina, seleccione as peças de roupa segundo o tipo de tecido e a resistência das cores. – Lave separadamente a roupa branca e a roupa de cor. – Se a roupa de cor for nova, aconselhá- mo-lo a lavá-la separadamente durante as primeiras lavagens.

PORTUGUÊS LJ6A017N5 11/10/01 16:29 Página 54Sujidade – Classifique a roupa segundo o grau de sujidade e preste um tratamento espe- cial à roupa particularmente suja ou com um tipo de nódoa especial. – Trate previamente as zonas muito sujas em especial os colarinhos e os punhos. – Lave a roupa ligeiramente suja num programa curto. Não só obterá um excelente resultado como também poupará energia. – Lave a roupa medianamente suja num Programa de Lavagem normal. – Lave a roupa muito suja num Programa Longo com Pré-lavagem. Sensibilidade – Algumas peças de roupa, quer pelo tecido quer pela sua elaboração, são particularmente sensíveis ao movimen- to. Aconselhamos portanto a utilização dos PROGRAMAS DELICADOS de que a sua máquina dispõe. – A roupa de lã pode ser lavada num PROGRAMA ESPECIAL DE LÃ que figura na sua máquina. Comprove previamente se a sua roupa de lã pode ser lavada à máquina. Símbolos de Conservação Estes símbolos encontram-se normalmen- te nas etiquetas localizadas nos colarinhos e costuras laterais da roupa. Estes símbolos indicam: – Temperatura máxima de Lavagem. – Tipo de limpeza a que pode ser sujei- ta. – Produtos com os quais pode ser lava- da. – Tratamentos para a sua conservação. – Temperaturas e formas adequadas de passar a ferro. Desenhos/símbolos de conservação Tratamento de nódoas Em inúmeras ocasiões, e devido ao tipo de características de algumas nódoas, não se obtêm os resultados de lavagem deseja- dos. Apresentamos-lhe de seguida uma série de tratamentos especiais a que pode submeter as nódoas antes de colocar as peças de roupa na máquina. Nódoas solúveis em água Trate estas nódoas, por muito difíceis que sejam, com uma pasta de detergente. Nódoas insolúveis em água Trate estas nódoas com um agente espe- cial de limpeza.

Pode-se lavar a 30º C. Pode-se lavar a 40º C. Pode-se lavar a 60º C. Roupa de cor. Pode-se lavar a 90º C. Rouapa resistente. Não se pode lavar em casa. Admite lixívia. Admite lixívia. Não admite lixívia. Limpeza en seco. Não limpeza en seco. Secagem secador de roupa. Não aceita secador de roupa. Limpeza a seco a tratamento special. Limpeza a seco. Utilizar unicamente dis- solventes minerais, benzina, aguarrás. Limpeza a seco. Pode-se utilizar percloro- etileno, para além dos anteriormente men- cionados. Limpeza a seco. Pode-se utilizar todos os dissolventes correntes. Passar a ferro a temperatura suave. Passar a ferro a temperatura média. Passar a ferro a temperatura forte. Não se pode passar a ferro em casa. Lã. LJ6A017N5 11/10/01 16:29 Página 55Nódoas específicas Rotulador e esferográfica: esfregar com um pano impregnado de álcool. Cera de velas: cobrir estas nódoas com uma folha de papel mataborrão e passar a ferro a uma temperatura adequada ao teci- do. Repetir a operação se necessário. Resina, gordura e creme para a pele: lim- par com gasolina tira-nódoas e lavar em seguida. Alcatrão: esfregar com manteiga e deixar actuar durante algum tempo. Finalmente, lavar a peça de roupa. Sangue, leite e ovo: embeber em água fria e seguidamente lavar com detergente encimático a uma temperatura de 50° a 60°, sempre que o tipo de tecido o permi- ta. Fruta, café e vinho: Estas nódoas normal- mente desaparecem após várias lavagens. Se deparar com algum tipo de nódoa não lavável ou particularmente crítica, peça conselho a um especialista. NUNCA UTILI-

ZE PRODUTOS QUÍMICOS NESTA

MÁQUINA DE LAVAR. Conselhos práticos sobre a carga de roupa no tambor – É recomendável, sempre que seja pos- sível, pôr a máquina a funcionar na sua capacidade máxima. Desta forma, con- seguirá reduzir consideravelmente o consumo de água e de energia. – Quando lavar roupa muito suja ou peças de roupa particularmente absor- ventes ( toalhas, roupa de banho, etc. ), deve reduzir a carga máxima prevista. – Recomendamos a lavagem de peças de roupa de diferentes tamanhos num mesmo programa de lavagem. As van- tagens são múltiplas: reforça-se a acção de lavagem, melhora a distri- buição da roupa no interior do tambor no momento da centri- fugação e reduz-se significa- tivamente o ruído provocado pela máquina em funciona- mento. Conselhos gerais sobre a lavagem – Se lavar roupa que admite diferentes temperaturas de lavagem, deverá seleccionar sempre a temperatura mais baixa. – Regra geral, os branqueadores só podem ser utilizados para lavar tecidos brancos resistente tais como o algodão, o linho, etc. – A roupa de fibra sintética, mista e deli- cada deverá ser lavada em Programas Delicados; evitará assim a formação de vincos difíceis de eliminar na passa- gem a ferro. – É vivamente recomendável comple- mentar os Programas Delicados com uma centrifugação breve; desta forma aumentará a eficácia do enxaguamento e a roupa sairá bem escorrida. Conselhos gerais Manutenção Antes de levar a cabo qualquer operação de limpeza ou de manutenção, deverá des- ligar a máquina de lavar da corrente eléc- trica. Limpeza Depois de cada lavagem, mantenha o óCULO aberto durante um certo tempo para que o ar circule livremente no interior da máquina. É conveniente realizar periodicamente um Ciclo de Lavagem completo, utilizando um programa descalcificador; prolongará assim a vida da sua máquina de lavar roupa. Limpeza exterior Para a limpeza exterior da sua máquina de lavar, utilize água tépida com sabão ou um agente de limpeza suave que não seja abrasivo nem dissolvente. Finalmente seque bem com um pano suave.

PORTUGUÊS LJ6A017N5 11/10/01 16:29 Página 56Limpeza da gaveta de detergente Limpe a GAVETA DE DETERGENTE sem- pre que detectar resíduos de algum pro- duto de lavagem da seguinte maneira: 1.- Extraia totalmente a GAVETA DE DETERGENTE puxando a asa para o exterior. 2.- Limpe os COMPARTIMENTOS da GA- VETA com água morna e uma escova. 3.- Limpe igualmente os SIFÕES dos com- partimentos de líquido. Finalizadas estas operações, introduza novamente a gaveta na máquina de lavar. Guia para a solução de problemas Se surgir algum problema ao utilizar a sua máquina, poderá provavelmente resolvê-lo após a consulta das indicações que se seguem. Caso contrário, desligue a máquina da corrente eléctrica e contacte o SERVIÇO DE ASSISTÊNCIA TÉCNICA. No interior não existe nenhum fusível ou componente análogo que possa ser substituído pelo usuário. Não abra, sob nenhum pretexto, a máquina de lavar. A máquina de lavar não funciona – Não há corrente eléctrica. – A máquina não está ligada à corrente eléctrica. – Os fusíveis da instalação eléctrica «sal- taram». – O óculo não está devidamente fechado. – A tecla de FUNCIONAMENTO/PARA- GEM está desligada. A máquina de lavar não se abastece de água – Não há água da companhia. – A torneira de entrada de água não está aberta. – O filtro da mangueira está obstruído. – O tubo de alimentação de água está estrangulado. A máquina de lavar não extrai água nem centrifuga – O tubo de extracção de água está estrangulado. A máquina vibra ou produz um ruído excessivo – Os PARAFUSOS DE FIXAÇÃO INTER- NA não foram extraídos. – A máquina está mal nivelada. (Con sulte o manual de instalação). Importante: Alguns modelos (alta velocidade de centri- fugação) dispõem de um sistema de segu- rança na centrifugação que impede a sua realização quando a distribuição da roupa no tambor se concentra de tal forma que atingiria um nível excessivo de vibrações. Se detectar qie a roupa não sai convenien- temente escorrido, volte a centrifugá-la uniformemente no interior do tambor. Instruções para a secagem Sistema de secagem A secagem processa-se através da circu- lação de ar quente em circuito fechado e condensação de vapor mediante refrige- ração com água da companhia. Por esse motivo… IMPRESCINDÍVEL QUE, TAM- BÉM DURANTE OS CICLOS DE SECA-

GEM, A TORNEIRA DE ENTRADA DE

ÁGUA PERMANEÇA ABERTA. Simultaneamente, a bomba de extracção de água entrará em funcionamento com intervalos regulares durante toda a ope- ração de secagem para evacuar a água de refrigeração e a que resulta da conden- sação. Durante os minutos finais do ciclo de seca- gem, não se verifica o aquecimento do ar circulante. Dessa forma consegue-se equi- librar as temperaturas no interior evitando a formação de vincos. Recomenda-se

PORTUGUÊS LJ6A017N5 11/10/01 16:29 Página 57Preparação da roupa Comprove os conselhos indicados pelo fabricante nas etiquetas das peças de roupa e certifique-se de que admitem a secagem à máquina. Não introduza peças excessivamente sen- síveis tais como cortinas, artigos de lã, seda, artigos que contenham borracha- espuma ou materiais similares. IMPORTANTE Apenas os tecidos previamente lavados com água podem ser secados com ar quente; nunca se deve tentar secar peças de roupa tratadas com produtos de limpe- za inflamáveis (gasolina, álcool, ceras, tira- nódoas, etc.) devido ao perigo de incêndio que isso implica. A quantidade máxima de roupa a secar recomendada é equivalente a 2,5 Kg. de roupa seca resistente e de 1,5 Kg. para peças delicadas. Ou seja, se realizar um programa de lavagem com carga com- pleta e seguidamente desejar um pro- grama de secagem, deverá repartir a carga de roupa em duas secagens. Programação A sua máquina de lavar e secar roupa dispõe de dois programas básicos de secagem: – Roupa resistente, algodão (posição

– Roupa delicada, sintéticas (posição D) A selecção de um desses programas reali- za-se no Comando Selector de Programas (6). A secagem no programa D realiza-se a menor temperatura que no programa S. É possível efectuar programas só de seca- gem ou programas de lavagem seguidos de um de secagem (lavagem-secagem encadeada). NOTA Não se esqueça que convém permitir que a máquina de lavar equilibre a temperatu- ra final evitando a formação de vincos. Para esse efeito, se desejar reduzir um ciclo de secagem já iniciado, coloque o Comando Selector de tempo de secagem (7) na marca , permitindo portanto o funcio- namento durante uns minutos de ventilação com ar frio. Tempo de secagem O tempo necessário para a secagem depende do tipo de tecido e das dimensões das peças e carga de roupa pelo que necessitará de um período de prática para a selecção do tempo de secagem. No entanto, e a título de orientação, indica- mos alguns valores na tabela que se segue.

PORTUGUÊS Tempo en minutos Carga de Roupa resistente Roupa delicada roupa (kg) Secagem total Ponto passagem a ferro Secagem total Ponto passagem a ferro
