MANUAL DE UTILIZADOR LC956BA30 SIEMENS
Istruzioni d'uso e per il montaggio Instruccionesdeuso y de montaje Instruções de service e de montagem
de
it pagina 63-77
en page 18-32
es página 78-92
fr pages 33-47
pt páginà 93-107
nI pagina 48-62
Abb.1
GAS
GAZ
ELECTRO
ELECTRO
Informacoes gerais 94
Indicações sobre proteção do meio ambiente 94
Antes da primeira'utilisation 94
Instruções sobre seguranca 95
Utilização de acordo com as normas 95
Seguranca tectnica 95
Indicações especials para apareiros de cozhar a gás 96
Utilização correcta 97
Montagem correcta 97
Funciamento com exaustao de ar 98
Medidas do aparelho na funcao de exaustao de ar 98
Utilização 99
Limpeza e manutenção 100
Desmontagem emontagem dos filros de gordura 101
Desmontagem e montagem dos filtros metálicos de gordura 101
Montar e desmontar os filtros de carvao activo 101
Substituicao das lampadas 102
Instruções de montagem 103
Ligaçao dos tubos 103
Ligaçao eletrica 104
Montagem 105
Preparacao da montagem 105
Fixação 106
Montagem dos tubos decorativos da chaminé 107
INDICACOs SOBRE PROTEcAo DO MEIO AMBIENTE
Reciclagem da embalagem de transporte
Até chegar a sua casa, o seu novo aparecido esteve protegado pela embalagem. Todos os materiais realizados não prejudicam o meio ambiente e são reutilizaveis. Por favor, participe;neste objectivo e proceeda à reciclagem da embalagem sem prejudicar o ambiente.
Os componentes da embalagem podem ser perigosas para as crianças. Por isso, mantenhas fora do seu alcance.
Reciclagem do aparecido antigo
Os apareiros antigos não são lixo sem qualquer valor. Atrasvés duma reciclagem sem prejudicar o meio ambiente, poder ser recuperadas materiaias-primas valiosas.
Este aparelho está identificado de acordo com a Direiva Europeia 2002/96/EG sobre aparelhos electricos e electronicos antigos (waste electrical and electronic equipment-WEEE). A Direiva préve o enquadramento da recolha e aproveitamento dos antigos com validade em toda
Antes de reciclar o aparelho antigo,deer inutiliza-lo.
Nunca coloque o seu aparelho antigo+junto do lixo normal para recolha.
Por favor, informe-se jusqu do seu agente especializzato ou dos Serviços Municipais, sobre os processos de reciclagem actuais.
Certifique-se de que o aparelho antigo éguardado fora do alcance dascriças, até à sua recolha.
ANTES DA PRIMEIRA UTILIZACAO
INDICACAO: Estas instruções de service aplicam-se a variedes modelos de aparelhos. É possivel que sejam descritos variedes pormenores de equipamento que não correspondam ao seu aparelho.
Antes de colocar o novo aparelho em funcao namento,deer la rertentamente as Instruções de Servico.Elas contentem informacoes importantes para sua seguranca,bem como sobreutilizaçao e limpeza do aparelho.
Guardar em lugar seguro as Instruções de Serviço e de Montagem e entrega-las a um eventual novo dono do aparecido.
Anomalias
No caso de eventuels duvidas ou anomalias, por favorentar em contacto com os Servicos Tecnicos.
Estes númeroos constam da placar de
caracteristicas no interior do exaustor, para o
que deve ser retirado o bajo de gordura.
Registrar os números nos Campos acima referidos.
Utilização de acordo com as normas
Este exaustor correponde as determinacoes sobre seguranca prescritas. Umautilização inadequada pode provocar danos a pessoas ou em objectos.
O exaustor está para fazer homéricos. O fabricante não é responsavel por danos provocados por uma utilização inadequada ou errada.
O fabricante não pode ser responsabilizzato por danos provocados pelo desrespeito das indicações sobre segurança.

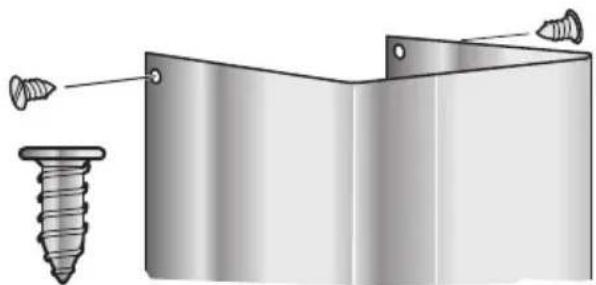

PERIGO DE FERIMENTOS
Não permitir que as crianças brinquem com o exaustor! Adultos e crianças não podem usar o aparecido sem vigilência.
- se não reunirem as condições fisicas e mentalais para oefeito,
- se lhe faltarem acontecimentos e experiência para'utilizar o aparecido correctamente.
Seguranca技术水平
O exaustor saiu de fabrica em perfeitas condições. No entanto,deerverificar o aparelho antes da montagem relativamente a danos visíveis. Se o aparelho aparecer danos, não deve ser colocado em funciona!
Se o cabo de ligaçao do exaustor estiver danificado, ele tem que ser substituido pelo fabricante, pelos seuos Servicos Tecnicos ou por pessoal qualificado devidamente autorizzato, para se evitarem situações de perigo.
A montagem (incluindo a ligação eletrica), manutençao ou reparacao do exaustor so pode ser executadas por pessoal especializzato. Em qualquer situaçao o exaustor tem que ser desligado da corrente, retirando a ficha da tomada ou desligando o dispositivo de segurança!
Devido a uma montagem, manutençao ou reparacao deficiente, poder resultar perigos graves para outilizar,losos quais o fabricante nao pode ser responsabilizado.
Alteracoes tecnicas ou mecanicas são perigosas e não devem ser efectuadas! Elas podem provocar falhas no funciona do exaustor.
Funcimiento simultaneo do exaustor com um aparelho de aguacimiento instalado no mesmo local edependiente do ar ambiente
Aparelhos de aquecimento independentes do ar ambiente são, p. ex., os aparelhos de aquecimento com funcionamento a gás, oleo, madeira ou carvão, esquentadores e acumuladores deágua a gás, placas e fornos de cozinhar a gás, que utilizez o ar necessário para a combustão no local da instalação e cujos gases resultantes da combustão são conducizidos para o exterior atraves duma chaminé.

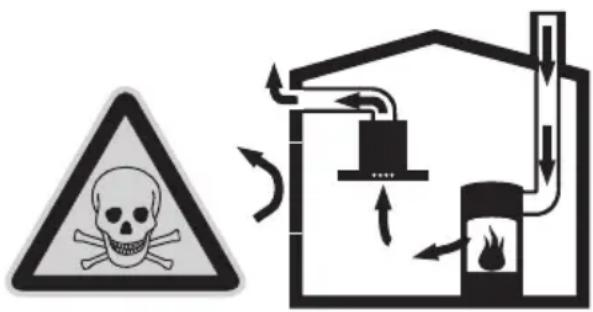

PERIGO DE ENVENEMENTO
No caso de funciona simultaneo do exaustor com um aparecido de aquecimento independente do ar ambiente, existe o perigo de envenenamento provocado pela aspiração de returno dos gases da combustão altoamento venenosos.

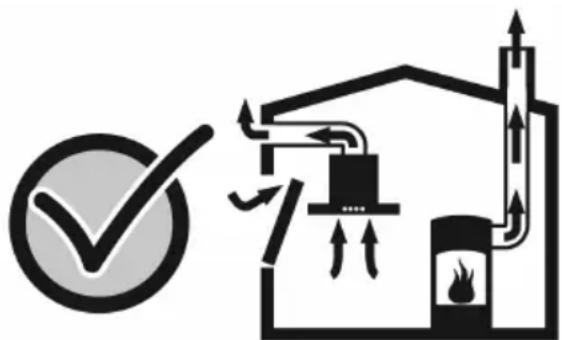

É possível ou funciona sem perigo, se a depressão no local da instalação do aparelho de aquecimento não exceder 4 Pa (0,04 mbar). Isto pode ser consiguido se o ar necessário para a combustão poder ser reposto atraves de aberturas não fecháveis, p. ex. em portas, janelas, em ligação com uma caixa mural de admissão/exaustão de ar ou atraves de outras medidas tínicas.
Por isto, tem que existir sempre a reposicao de ar fresco suficiente no local da instalacao..
Uma caixa mural de admissão/exaustão de ar,sole por si,nao garant e a manutencao do valor limite antes referido.
INDICADA: Na avaliacao tem que ser considerado o valor da ventilacao global da habitacao. Para isso,peça a intervencao duma entidade responsavel esta materia.
Se o exaustor funciona exclusivamente em circulacao de ar, nao existe qualquer limitacao na sua utilizaao.
Indicações especials para aparehos de cozinhar a gás
Na montagem do exaustor sobre aparelhos de cozinhoar a gás tem que ser respeitadas as determinações legais em vigor (p. ex., na Alemanha: Regras Tecnicas para Instalações de Gás TRGI).
Tém que ser sempre respeitadas as normas e instruções de instalação validas do fabricante dos apareiros a gás.
Na montagem tem que ser considerado que soit uma parte do exaustor pode estar directamente junto dum armário superior ou de uma parede. Caso contrário, pode existir o perigo duma concentração de calor. A distência minima em relaçao à parede ou ao armário superior tem que ser de 50 mm.
Nunca utilizes em simultaneo mais quedoes queimadores a gas, por um periodo maximo de 15 minutos com a energia termica maxima. Devidao ao desenvolvimento de calor, existe o perigo de queimaduras ao tocarem-se as superficies do aparelho!
Tome atençao que um queimador grande com mais de 5 KW (Wok) corresponde a potencia deacoes queimadores a gas normais.
O exaustor pode sofrer danos provocados, pelo grande desenvolvimento de calor.
- Nunca colocar em functiOnamento um queimador a gás sem ter sobre ele o correspondente recipiente de cozinhar. Regular a chama de forma que esta não passe para fora do fundo do recipiente.
Utilização correcta
Limpar cuidadosamente o exaustor, antes da primarya colocacao em funcaoamento.
Antes de qualquer limpeza ou manutenção, desligar o exaustor da corrente elétrica, retrindo a ficha da tomada ou desligando o disposicao de seguranca.
Lampadas (principalmente as lampadas de halogeneo) aquecem muito durante o acontecimiento do aparecido. Mesmo passado algo tem tempo depuis de desligado, não existe perigo de queimaduras!
Antes de qualquer substituição de lâmpadas, o exaustor tem que ser desligado da corrente e as lâmpadas tem que arrefecer!
Utilizar o exaustor so com as lampadas colocadas.
Ligar sempre o exaustor, se for realizada uma zona de cozedura. Se o exaustor não for ligado, pode formar-seágua de condensação. Devido a isso, pode verificar-se danos no aparecido.
Nao colocar\ quaisquer objectos\ sobre a base do\ exaustor.
PERIGO DE INCÉNDIO
Não flamejar alimentos nem travaíhar com chamas livres por boa do exaustor.
O exaustor ligado suga as chamas para o filtró.
Devido a incrustações no filtró de gordura, existe o perigo de incência!
Vigiar, sempre, tachos, frigideiras e fritadeiras, sempre que preparar alimentos com áleos e gorduras, p. ex., batatas fritas. Óleos e gorduras superaquecidos podem inflamar fácilmente!
Com a limpeza regular dos filtros de gordura e da substituicao atempada dos filtros de carvao activo, evita-se o perigo de incendios.
- Nunca utilizes o exaustor sem filtros de gordura.
Montagem correcta
Respeitar as instruções do fabricante do aparecido de cozinho e verficar, se é ou não possível o Functionamento do exaustor sobre o mesmo.
Aside que não tenham sido indicadas distâncias de segurarça superiores pelo fabricante do aparelho de cozinho, é valida uma distância minima

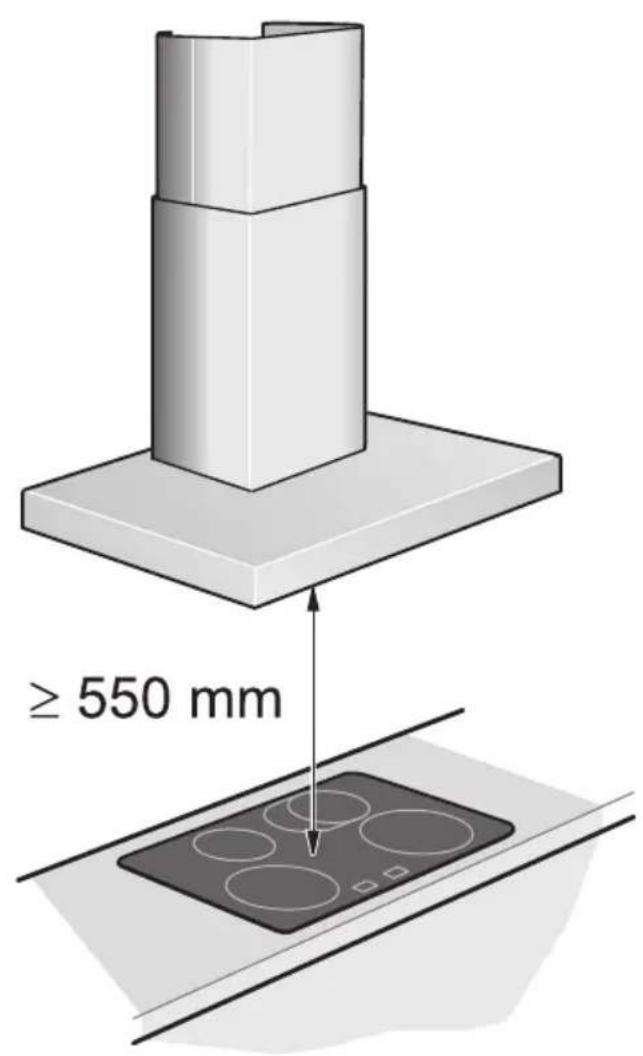

- entre apareiros de cozhar electricos e o canto inferior do exaustor de
550 mm, Fig. 1.

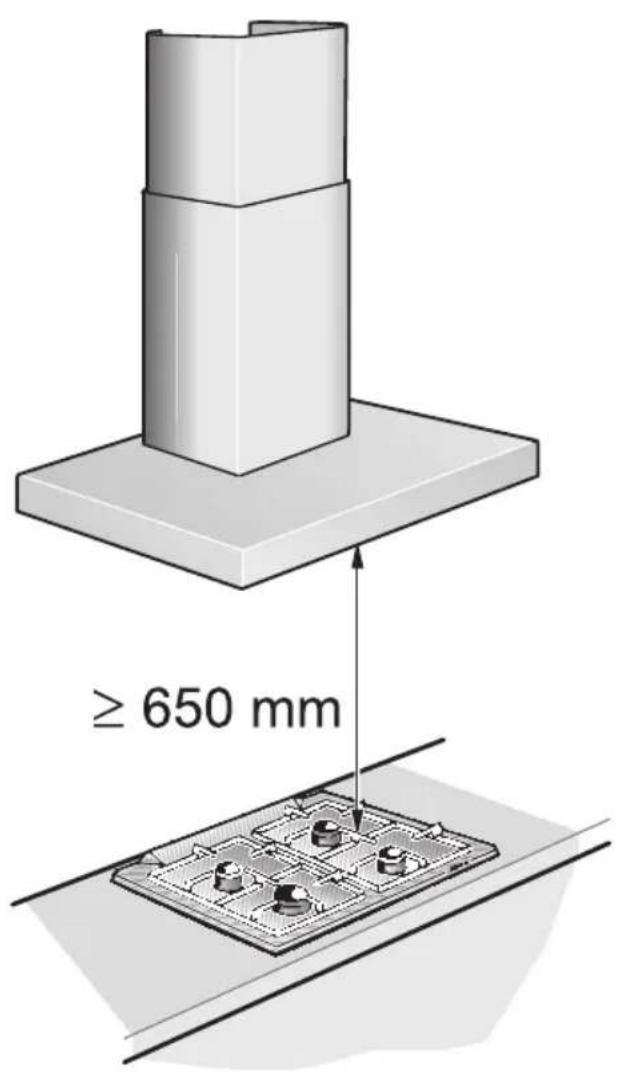

- entre aparelhos de cozinha a gás (canto superior do tacho) e o canto inferior do exaustor de
650 mm, Fig. 1.
Se forem realizados differentes aparehos de cozinhar, aplica-se a maior distancia indicada.
A largura do exaustor tem que corresponder à largura do aparelho de cozinhar.
Sobre um aparelho de aquecimento para combustíveis solidos, do qual pode resultar um incendio (p. ex. fuga de faíças), sé é POSSÍVEL a montagem do exaustor, se o aparelho de aquecimento tiver uma cobertura fechada não removevê e fornem respeitadas as normas espécicas do País. Esta limitação não se aplicá em fogões a gás eplacedas de cozinhar a gás.
Para se evitarem danos no aparelho de cozinhar, este tem que estar tapado durante a montagem do exaustor.
O exaustor pode functionar com exaustao e com circulação de ar.
Funcionamento com exaustao de ar
O ar aspirado é limpo na sua passagem pelo过滤o de gordura e encaminhado para o exterior atraves demusila de tubagem.

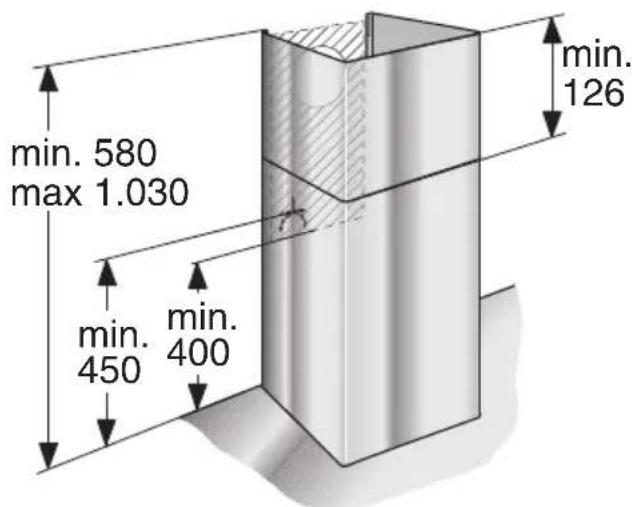

Medidas do aparecido na funcao de exaustao de ar
Funcionamento com circulacao de ar
O ar aspirado é limpo atraves do filtro de gorduras e dum filtró de carvão activo e encaminhado, de novo, para a cozinha.
Para agarrar as substancias com odeores na funcao de circulacao de ar, tem que estar instalado o filtro de carvao activo (ver «Desmontar e montar o filtrlo de gordura').
O jogo de montagem completeness, bem como o filtró de substituição podem ser adquiridos no comércio especializzato, nos outros Serviços Tecnicos ou nas lojas Online. O número do acessório pode ser consultado no final das Instruções de Serviço.

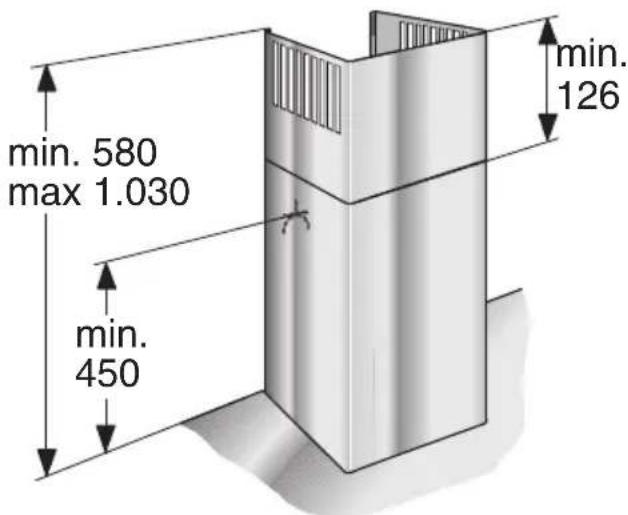

Medidas do aparecido na funcao de circulação de ar
A descrição da utilizesação aplicá-se a variedes modelos de apareiros. É possível que sejam descritos algunos peminores do equipamento que não se refiram ao seu aparecido.
Luz Fases do ventilador
Luz
Fases do ventilador
Luz
Fases do ventilador
Fase intensiva
INDICACAO: É aconselhável que o ventilador seja ligado logo no inizio da cozedura e desligado so algunos Minutes(before de cozedura ter terminado. Os vapores da cozinha são assim São eliminados eficazmente.
Ligaçao do ventilador e regulaçao das fases de ventilacao
Premir a tecla 1. No caso de vapeores mais intensos, ligar para a fase 2 ou 3.
Desligar o ventilador
Premir a tecla 0.
Illuminação
A iluminação pode ser ligada ou desligada independente do exaustor.
Para aparehos com fase intensiva
Com a fase intensiva P, obTEM-se a potencia Tmaxa do aparelho. Ela deve ser ligada, se houver una forte formacao temporaria de vapor ou de odores.
INDICADA SOBRE MANUTENÇÃO DO APARELHO
Superficies do aparelho
INDICACAO: Observar as condições de garantia na brochura sobre Service anexa.
As superficies do aparelho e os elementos de commando são sensíveis a riscos. Por isso, respeitar as seguintes instruções sobre limpeza:
- Evitar a limpeza do exaustor com panos secs, esponjas asperas, produits abrasivos, bem como produits de limpeza com teor de areia, soda, acidos ou cloro ou quaisquerculos produits de limpeza agressivos.
- Limpar a superficie do aparelho e os elementos de commando com um pano macio e humido, detergente liquido ou um produitsuave para limpeza de janelas.
- Não raspar impurezas secas,elas devem, primeiro,ser amolecidas com um pano humido.
- Limpar a zona em volta dos elementos de commando com cuidado, para se evaporar uma infiltração de humidade que prejudique a parte electrónica do aparelho.
INDICADA: Limpar as superficies de aço inox é no mesmo sentido do polimento. Para as teclas de commando não utilizear o produto de limpeza do aço inox!
Os filtros metálicos de gordura aplicados absorbem as particulas de gordura existentes nos vapores da cozinha.
As esteiras do filtrso são formadas por metal não combustivel.
PERIGO DE INCENDIO
Com o aumento da saturação dos filtros com resíduos contendo substâncias gordurosas,;aumenta a possibídade de inflamação dosmosmos. Além disso, o funciona do exaustor pode ser prejudicado.
Na limpeza dos filtros de gordura, limpar también, com um pano humido, as partes acessiveis da estrutura do aparelho com incrustações de gordura.
Num funciona normal (diario 1 a 2 horas) os filtros de metal devem ser limpos 1x por mês.
... na máquina de lavar loixa
A lavagem dos filtros metalicos de gordura pode ser feita na区内 de lavar loça. Neste caso pode vericar-se ligeiras descolorações que, no entanto, não tem qualquer influência na funcao dos filtros.
Os filtros devem ser colocados soltos na boa de lavar loça. Eles não podem ficar abertados.
INDICACAO: Não lavar os filtros metalicos muito saturados de gordura com a restante loça.
...àmão
Na lavagem manual, deixar a gordura dos filtros amolecer em água quente com detergente, escovar os filtros, enchugar bem e deixar escorrer.
- Não utilizes quaisquer produits de limpeza agressivos, com teor de acidos ou lixivía.
No caso de sujidade de dificil remoção, recomendamos a limpeza com um solvente especial de gorduras em forma de spray. Este pode ser adquirido na loja Online.
É indispensable seguir as informações e avisos no capítulo «Instruções sobre segança», antes da desmontagem em montagem dosiros de gordura.

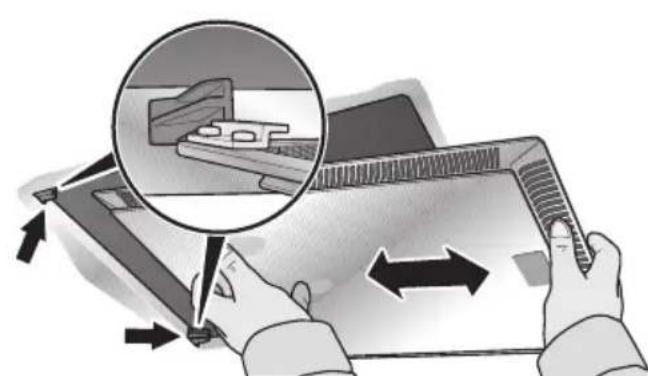

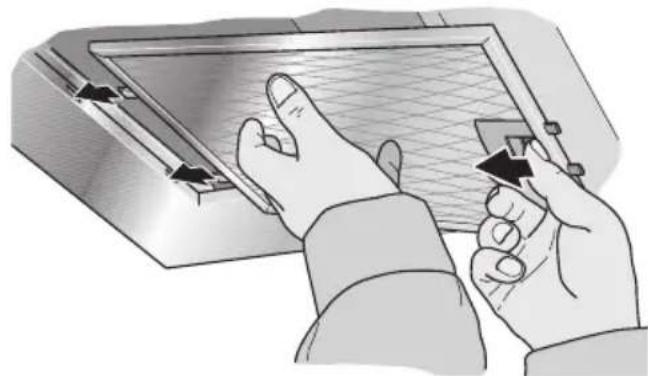

Desmontagem e montagem dos filtros metalicos de gordura
- Abrir obloqueio e retirar o贫困人口 de gordura.
Com a othera mao segurar o贫困人口 de gordura por baixo.
(no caso de apareiros com exaustão periférica)
- Limpar o filtro de gordura.
- Voltar a montar o filtro de gordura(before de limpo.
Os filtros de carvão activo agarram as substancias de odores na funcao de circulação de ar.
Montar e desmontar os filtros de carvão activo
- Desmontar os filtros de gordura (ver o capículo Desmontagem e montagem dos filtros metalicos de gordura).

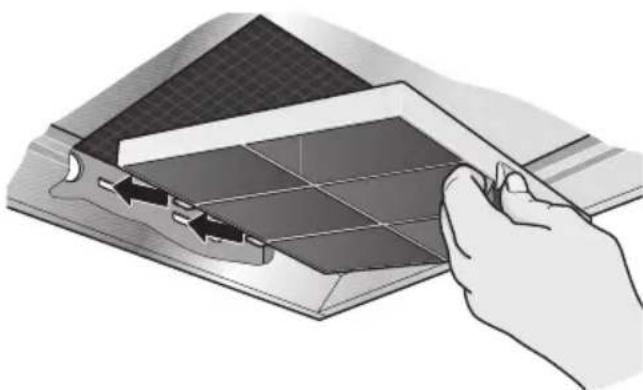

- Montar o filtro de carvão activo.
- Encaixar a patilha.
- Voltar a montar o filtro de gordura (ver o capículo Desmontagem e montagem dos filtros metalicos de gordura).
Substituição do FILTER de carvão activo
Num funciona normal (diariamente 1 a 2 horas), os filtros de carvão activo tem que ser substituções, normalmente, 2x por ano.
O FILTER de carão activo pode ser adquirido no comércio especializzato, nos outros Serviços Tecnicos ou nas lojas Online (ver Acessórios Especiais). Utilizar somente os filtros originals.
Os filtros de carvão activo não possuem quando subestáncias nocivas e podem ser reciclados com o lixo dométrico.É importante dar atençao as informacoes e avisos no capitulo «Instruções sobre seguranca», antes da substituição das lâmpadas.
A descrição sobre a substituição das lampadas aplicá-se a variedos modelos de apareiros.
INDICACAO: Observar as condições de garantia na brochura sobre Service anexa.
Substituição das lampadas de halogeneo
Aslampadas de halogeneo aquecem muito durante o funciona do aparelho. Mesmo passado algo temo antes de desligado, ainda existe perigo de queimaduras!
As lampadas de halogeneo tem que arrefecer Completely, antes de serem substituidas.

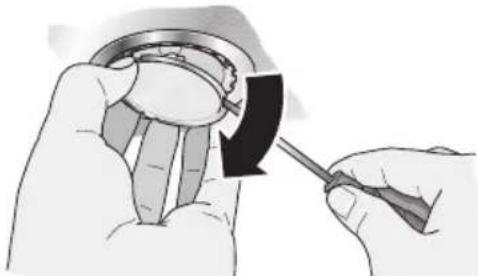

1. Com una ferramenta adequada, afastar com cuidado o anel da lampada.
- Substituir a lampada danificada por outra nova do mesmo tipo e com a mesma potência (ver a placá de caracteristicas).
INDICACAO: As lampadas de halogeneo, ao serem aplicadas não podem ser tocadas pelo balao de vidro. Por isso, para montar a lampada, utilizez um pano limpo.
- Voltar a aplicar a cobertura da lampada.
- Voltar a ligar o aparelho à corrente, ligando a ficha à tomada ou ligando o disposicao de seguranca.

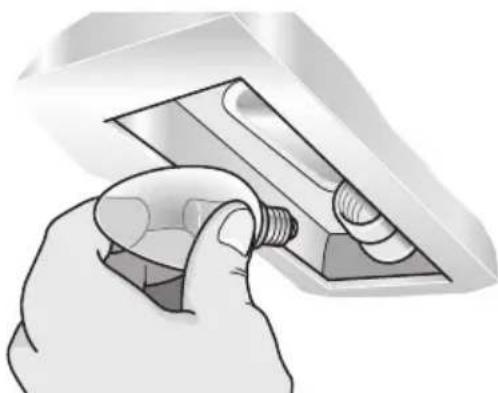

Substituição de lâmpadas incandescentes
- Levantar ligeiramente a cobertura da lampada.
- Deslocar a cobertura da lampada para o centro do aparelho.
- Substituir a l'ampada danificada por outra nova do mesmo tipo e com a mesma potência (ver a placar de caracteristicas).
- Voltar a aplicar a cobertura da lampada.
- Voltar a ligar o aparelho à corrente, ligando a ficha à tomada ou ligando o disposicao de segurarca.
INDICACAO: Caso a iluminação não funciona, verificar se as lampadas está bem encaixadas.
As lampadas defeituosas devem ser substituidas imeditamente. Para se evitarem sobrecargas nas outras lampadas.
Antes da montagem,deer observar as instruções e os avisos no capítulo «Instruções sobre seguranca»!
Funcionamento por exaustao de ar
O ar da exaustão é expelled para cima atraves dum tubo ou directamente para o exterior atraves da parede exterior.
INDICACAO: O ar da exaustao nao pode ser encaminhado nem para uma chaminé de fumos ou de gases de exaustao, nem para um pouco que sirva de ventilacao de locais de instalacao de aparhos de aquecimento.
Se se pretender encaminhar o ar de exaustao para uma chamine de fumos ou de gases de exaustao fora de service, tem que ser obtida autorização da entidade responsavel para oefeito.
Para o encaminhamento do ar de exaustao para o exterior de edificios, tem que ser respeitas as normas legais e locais das entidas responsaveis (p. ex. Camaras Municipais).
Se o ar de exaustao tiver que ser encaminhado para o exterior atraves da parede, delve ser utilizes a um caixa mural telescopica.
O exaustor atinge a sua potencia optimizada através de:
- de um tubo de exaustão o mais curto possível e rectilíneo e
- com um diametro tão grande quando possível.
Caso não se possameatingar curvas,estadas devem ter um raio tao grande quando possivel.
INDICACAO: A utilização de tubos de exaustão longos e rugosos, muitas curvas e diametro de tubos inferior a 150 mm provocá uma diminuição da potência de ventilação optimizada e o aumento de ruidos.
Para instalação da ventilação de exaustão so devem ser realizados tubos ou mangueiras de material não combustível.
O fabricante do exaustor não assume qualquer responsabilitadepor reclamações relativas a planeamento e instalacao da tubagem.
Ligação dos tubos
O diametro dos tubos de exaustao nao deve ser inferior a 150~mm
Tubos circulares:
Recomendamos um diametro interior de 150 mm, no entanto, nunca inferior a 120 mm.
Canais plano tem que ter uma sequao interior equivalente aos tubos Circulares.
0 150 mm ca. de 177 cm²
0 120 mm ca. de 113 cm²
No caso de differedes diametros dos tubos:
Utilizar tiras de vedação.
Ligação de tubo de exaustão 150 mm (tamanho recomendado)
Fixar o tubo de exaustao directamente no bocal de ventilacao e vedar adequadamente. Utilizing um tubo de aluminio, deve ser, primeiro,alisada a zona deligaao.
Ligação dum tubo de exaustão 0120 mm
Fixar o bocal de reducao directamente no bocal de ventilacao.
Fixar o tubo de exaustao no bocal de reducao.
Vedar inadequamente ambas as zonas de vedacao.
LIGACAO ELECTRICA
Antes da instalacao eletrica, devem ser sempre observadas as instruções e os avisos no capítulo «Instruções sobre segurarca»!
O exaustorsolepodeser instalado por um electricista qualificado e quecona as normas legais em vigor no local.
PERIGO DE FERIMENTOS
Se o cabo de ligação do exaustor estiver danificado, ele terá que ser substituído pelo fabricante,elinesouserviçosTécnicosou por uma entidadedevidamente qualificada e autorizada para oefeito,para se evitarem situações deperigo.
O exaustor está ser ligado a uma tomada com contacto de segança instalada de acordo com as normas.
Instalar a TOMADA directamente por這樣 dos tubos decorativos do exaustor
- A tomada com contacto de segurará deve estar ligada a um circuito de corrente inicial.
- Se a tomada com contacto de segurar não tiverAceso fácildeois da instalação do exaustor, tem que existir um dispositivo de corte, como acontece numaligação fixa.
Se for necessária uma ligação fixa
Deve ser precedo na instalação um dispositivo de corte. Como dispositivo de corte são validos interruptores com uma abertura de contactos superior a 3 mm e corte de ligação multipolar. Deles fazem parte os interruptores LS, fusíveis e contactores.
Dados electricos
Os dados eletricos necessários para a ligação encontrar-se na placá de caracteristicas, acessível dentro do aparelho,(before de se retirarem os filtros de gordura.
Comprimento do cabo de ligação: ca. de 1,30 m.
Este exaustor corresponde as determinacoes EG sobre supressao de interFERencias.
O exaustor está preparado para montagem na parede.
Na montagem,ayar también atenção a eventualis acessórios especials a instalar.
Tomar atençao a distancia minima entre o aparelho de cozinhare e o exaustor (ver «Instruções sobre segurarca»)!
Evitar danos nas superficies sensiveis do aparelho!
Preparação da parede
PERIGO DE FERIMENTOS, PERIGO DE DANOS MATERIALS
Verificar, antes de efectuar furos no local previsto para a montagem, se existem cabos electricos ou除外 tubagens embutidas na parede.
A parede tem que ser plana e vertical.
Os parafudos e asbuchas anexos são indicados para paredes macicas de alvenaria. Para otheras construções de paredes (p. ex. placas de gesso para remodelações de interiores, betão poroso, tijolos de barro poroso para remodelações de interiores),utilizar o material de fixação correspondente. Tomar atençao à capacidade de cargo da parede.
Verificar se a profundidade dos furos corresponde ao comprimento dos parafusos.
Tomar atençao a fixacao segura dasbuchas.
Peso max. em kg: 40
É reservado o direito de alterações na construição no âmbito do desenvolvimento técnico.

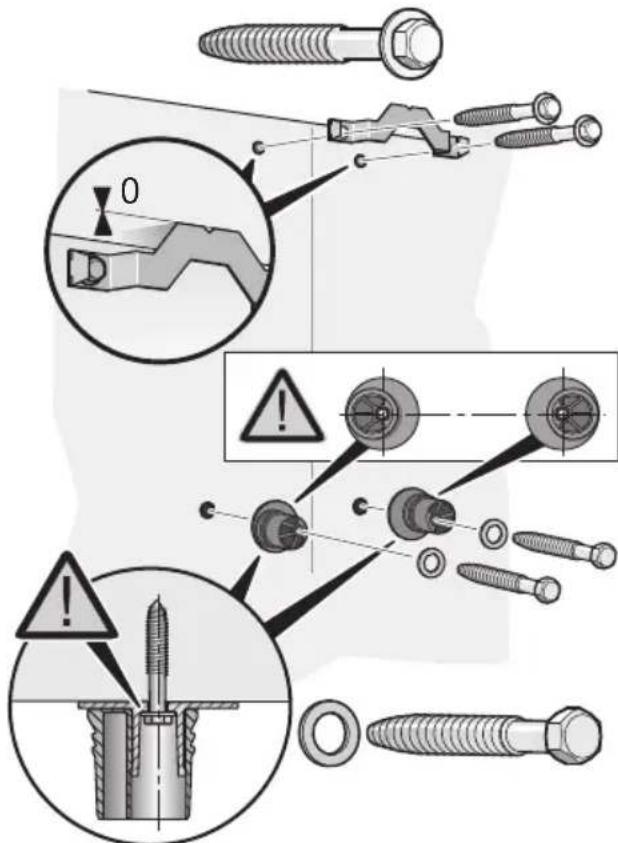

Preparação da montagem
- Marcar na parede uma LINHA partindo do tecto até ao canto inferior do exaustor.
- Com o auxilio do molde incluindo no fornecimento,marcar as posicaoes para os parafusos e,para uma ligeira suspensao,o contorno da zona de suspensao. O bordo inferior do molde corresponde ao bordo inferior do exaustor.
- Fazer 2 furos para a suspensao do exaustor, bem como 2 furos para o angulo de fixacao dos tubos decorativos da chamine 8 mm e introduzir as buchas de modo a ficarem a face com a parede.
- Aparafusar o angulo de fixação para os tubos decorativos da chamé.
- Aparafusar as suspensoes para o exaustor: aperto manual max. 3 Nm.
Tomar atençao a posicao correcta das arruelas planas e das suspensoes!

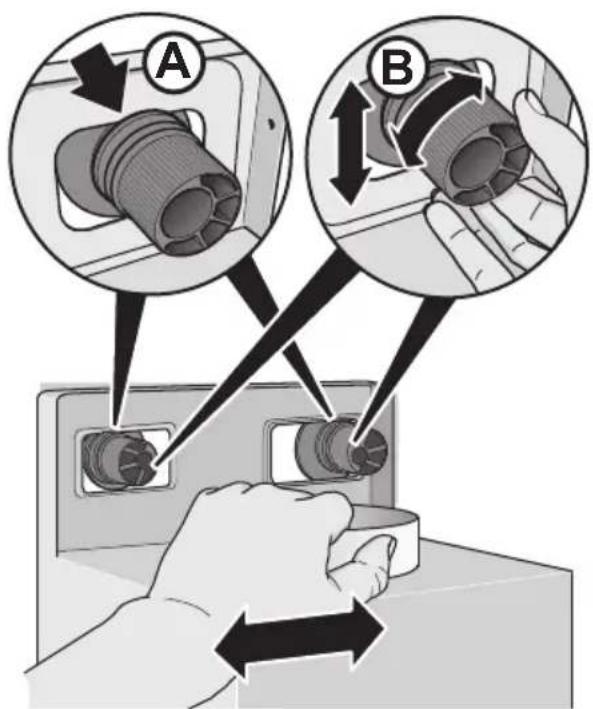

Suspender e alinhar
- Retirar aanela de proteção do exaustor primeiro antes e completeness, depuis da montagem.
- Suspender de exaustor, de modo que este encaixe perfeitamente atrás, nos dispositivos de suspensão (A).
- Alinhar horizontally o exaustor, rodando os dispositivos de suspensao.
Se necessario, o exaustor pode ser deslocatedo para a direita ou para a esquerda B.

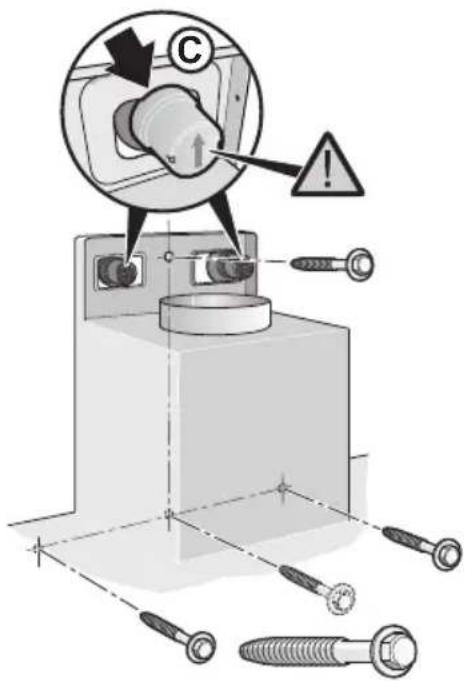

Parafudos e capas de proteção
- Marcar os furos para os parafusos de segurança. Retirar o exaustor, fazer os furos para os parafusos de segurança e introduzir as buchas de modo a ficarem à face com a parede.
- Voltar a pendurar o exaustor e apertureos parafusos de seguranca.
- Pressionar as capas de seguranca, com a seta para cima, sobre as suspensoes, ate se ouvir o seu encaixe

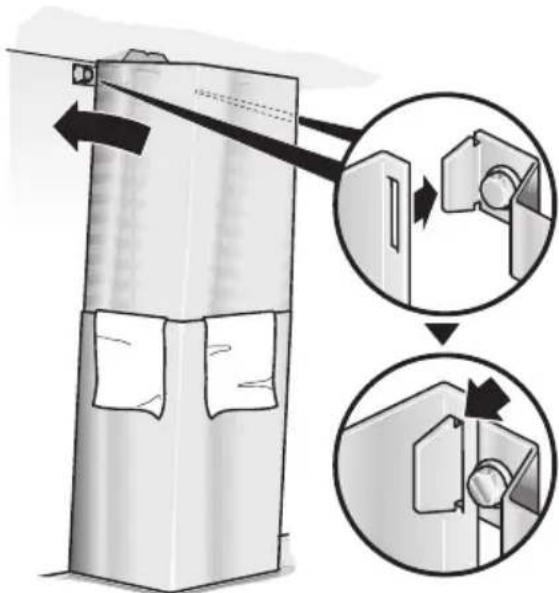

PERIGO DE FERIMENTOS
É indispensable verificar, se todos os parafusos e capas de proteção está montados de forma bem firme.
- Effectuar a ligaçao do tubo (ver «Ligaçao do tubo»).
- Effectuar a ligação eletrica (ver «Ligação eletrica»).

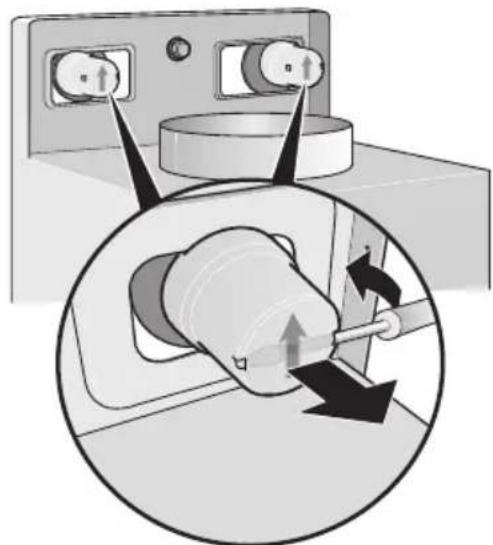

Desmontagem das capas de segurarca
Paraletalascapadesproteccao dosdispositivosdesuspensiono,utilizarumaferramentapropriada,porex.umachavedeparafusosplana.
Montagem dos tubos decorativos da chaminé
PERIGO DE FERIMENTOS
As partes interiores dos tubos decorativos da chaminé poder ter arestas aguçadas. Recomendamos o uso de luvas durante a montagem.
- Separar os tubos decorativos. Para isso retirar a fita adesiva.
- Retirar a película de proteção de ambos os tubos.
- Introduzir os tubos decorativos um no除外.
INDICADA: Evitar ricos na introducao dos tubos um no除外, colocando, p. ex., o molde de montagem como protecao sobre o canto do tubo decorativo exterior!
Tomar atençao a posicao das ranhuras nos tubos decorativos!
- Funcionamento com exaustao de ar: Ranhuras do tubo decorativo interior para baixo.
- Funcionamento com circulacao de ar: Ranhuras do tubo decorativo interior para cima.
- Assentar os tubos decorativos sobre o exaustor, deslocar o tubo decorativo interior para cima e pendurá-lo à esquerda e a direita, no ângulo de fixação.
- Aparafusar o tubo decorativo interior com bois parafusos laterais no angulo de fixação.
