BEDIENUNGSANLEITUNG LC956BA30 SIEMENS
Allgemeine Informationen 4
Hinweise zum Umweltschutz 4
Vor dem ersten Benutzten 4
Sicherheitshinweise 5
Bestimmungsgemäß Verwendung 5
Technische Sicherheit 5
Spezielle Hinweise fur Gaskochgeräte 6
Sachgemäß Gebrauch 7
Sachgemäß Montage 7
Betriebsarten 8
Abluftbetrieb 8
Umluftbetrieb 8
Bedienung 9
Reinigung und Pflege 10
Aus- und Einbau der Fettfilter 11
Aus- und Einbauen der Metall-Fettfilter 11
Ein- und Ausbau den Aktivkohlefilters 11
Ausweiseln der Lampen 12
Montagehinweise 13
Rohrverbindung 13
Elektrischer Anschluss 14
Montage 15

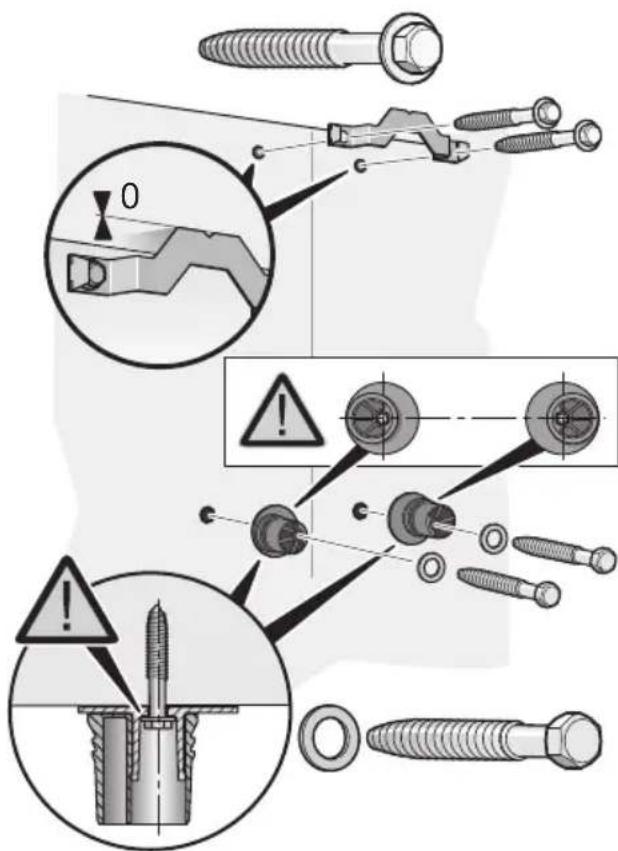

Montagevorbereitung 15

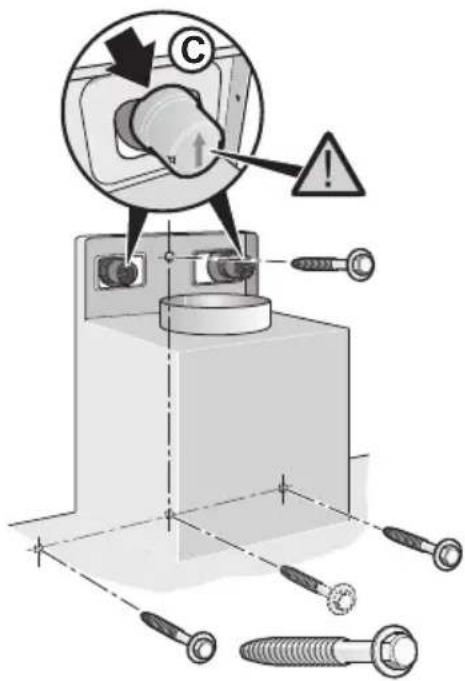

Befestigung 16

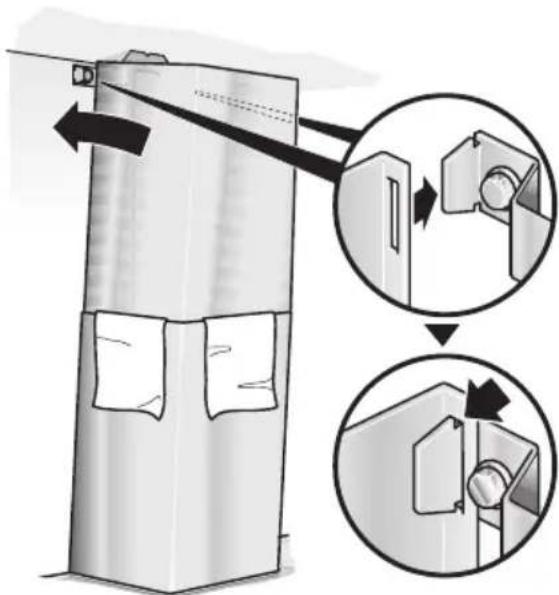

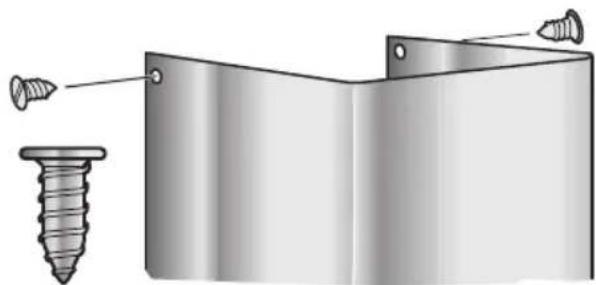

Montage der Kaminverblendung 17
HINWEISE ZUM UMWELTSCHUTZ
Entsorgung der Transportverpackung
Ihr neues Gerät wurde auf dem Weg zu Ohnendurch die Verpackung geschützt. Alle ein gesetzten Materialien sind umweltverträglich und wieder verwertbar.itte halten Sie mit und entsorgen Sie die Verpackung umweltgerecht.
VERLETZUNGSGEFAHR
Verpackungsteile konnen für Kinder gefährlich sein. Insbesondere durch Kunststofffolien und beutel besteht Erstickungsgefahr. Bewahren Sie diese deshalb außerhalb der Reichweite von Kindern auf.
Entsorgung des Altgerätes
Altgeräte sind kein wertloser Abfall. Durch umweltgerechte Entsorgung konnen wertvolle Rohstoffe wiedergewonnen werden.
Dieses Gerät ist entsprechend der europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte (waste electrical and electronic equipment - WEEE)
gekennzeichnet. Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme und Verwertung der Altgeräte vor.
Bevor Sie das Altgerät entsorgen, machen Sie es unbrauchbar.
Geben Sie Ihr Altgerät auf keinen Fall in den Restmüll!
Über aktuelle Entsorgungswege informieren Sie sichitte beiHremFachhändleroder bei Ihrer Gemeindeverwaltung.
Sorgen Sie davon, dass das Altgerät bis zur Entsorgung kindersicher aufbewahrt wird.
VOR DEM ERSTEN BENUTZEN
HINWEIS: These Gebrauchsanleitung gilt für mehrere Geräteausführungen. Es ist möglich, dass einzeln Ausstattungsmerkmale beschrieben sind, die nicht auf Ihr Gerät zuteffen.
Bevor Sie das neue Gerät in Betriebnehmen, lessen Sieitte die Gebrauchsanleitung und besonderss die Sicherheitshinweise sorgfältig durch und beachten Sie diese. Sie enthalten wichtige Informationen fur ihre Sicherheit sowie zum Gebrauch und zur Pflege des Gerätes.
Bewahren Sie die Gebrauchs- und Montageanleitung gut auf und geben Sie sie einem eventuellen Nachbesitzer weiter.
Störungen
Bei eventuellen Rückfragen oder Störungen,itte den Kundendienst anrufen.
(Siehe Kundendienststellenverzeichnis).
Bei Anrufitte angeben:
E-Nr.FD
Die Nummern sind auf dem Typenschild, nach Abnahme der Fettfilter, im Innenraum der Dunstabzugshaube zu finden.
Tragen Sie die Nummern in obige Felder ein.
Bestimmungsgemäß Verwendung
These Dunstabzugshaube entspricht den vorgeschreibenben Sicherheitsbestimmungen. Ein unsachgemäßer Gebrauch kann zu Schaden an Personen oder Sachen führen.
Die Dunstabzugshaube darf ausschlieblich im Haushalt benutzt werden. Der Hersteller haftet nicht für Schaden, die durch unsachgemessen Gebrauch oder falsche Bedienung verursacht werden.
Der Hersteller kann nicht für Schäden verantwortlich gemacht werden, die auf Nichtbeachtung der Sicherheitshinweise zurückzuführren sind.
VERLETZUNGSGEFAHR
Kinder nicht mit der Dunstabzugshaube** spielen halten! Erwachsene und Kinder dürfen nie unbeaufsichtigt das Gerät betreiben,
- wenn sie körperlich oder geistig dazu nicht in der Lage sind,
- oder wenn ihren Wissen und Erfahrung fehlen, das Gerät richtig und sicher zu bedieren.
Technische Sicherheit
Die Dunstabzugshaube hat das Werk in einwandfreiem Zustand verlassen. Kontrollieren Sie das Gerät Dennoch vor der Montage auf sichtbare Schäden. Ist es beschädigt,)dürfen Sie es nicht einbauen oder installmenten!
Wird die Anschlussleitung der Dunstabzugshaube beschädigt, muss sie durch den Hersteller, seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.
Montage (einschließlich elektrischer Anschluss), Wartung oder Reparatur der Dunstabzugshaube dürfen nur von einer Fachkraft durchgeführt werden.
In jedem Fall muss die Dunstabzugshaube durch Ziehen des Netzsteckers oder Ausschalten der Sicherung stromlos gemacht werden!
Durch unsachgemäß Montage, Wartung oder Reparatur konnen erhebliche Gefahren für den Benutzer entstehen, für die der Hersteller nicht haftet.
Veränderungen des elektrischen oder mechanischen Aufbaus sind gefährlich und)dürfen nicht vorgenommen werden!
Sie konnen auch zu Fehlfunktionen an der Dunstabzugshaube führen.
Gleichzeitiger Betrieb der Dunstabzugshaube mit einer raumluftabhängigen Feuerstände
Raumluftabhängige Feuerstätten sind z.B gas-, oI-, holz-, oder kohlebetriebene Heizgeräte, Durchlauferhitzer, Warmwasserbereiter, Kochmulden oder Backöfen, die Verbrennungsluft aus dem Aufstellraum beziehen und deren Abgase durch einen Kamin ins Freie abgeführt werden.

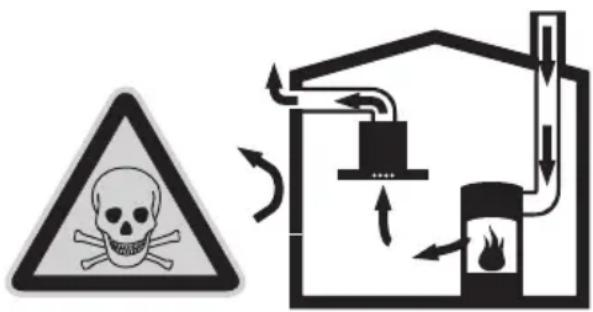

VERGIFTUNGSGEFAHR
Bei gleichzeitigem Betrieb der Dunstabzugshaube mit einer raumluftabhängigen Feuerstätte besteht Vergiftungsgefahr durch zurückgesaugte Verbrennungsgase.
Ein gefahrloser Betrieb ist möglich, wenn der Unterdruck im Aufstellraum der Feuerstätte 4Pa (0,04mbar) nicht überschreitet. Dies kann erreicht werden, wenn durch nicht verschliebare Öffnungen, z.B. in Türen, Fenstern, in Verbindung mit einem Zuluft-/ Abluftmaerkasten oder durch andere technische Maßnahmen, die zur Verbrennung benötigte Luft nachströmen kann.
Es muss saber immer für ausreichend Zuluft gesorgt werden.
Ein Zuluft-/Abluftmauerkasten allein staat die Einhaltung des Grenzwertes nicht sicher.
HINWEIS: Bei der Beurteilung muss immer der gesamte Luftungsverbund der Wohnung beachtet werden. Ziehen Sie zur Beurteilung den Rat des zuständigen Schornsteinfegermeisters hinzu.
Wird die Dunstabzugshaube ausschließlich im Umluftbetrieb eingesetzt, ist der Betrieb ohne Einschränkung möglich.
Spezielle Hinweise für Gaskochgeräte
Bei der Montage über Gaskochstellen sind die national einschlagigen gesetzlichen Bestimmungen (zB in Deutschland: Technische Regeln Gasinstallation TRGI) zu beachten.
Es müssen die jeweils gultigen Einbauvorschriften und -hinweise der Gas-Gerätehersteller beachtet werden.
Bei der Montage ist zu beachten, dass sich nur eine Seite der Dunstbzugshaube direkt geben einem Hochschrank oder einer Wand befinden darf. Es besteht sonst die Gefahr eines Hitzestaus. Der Abstand zur Wand oder zum Hochschrank muss mindestens 50mm betragen.
VERBRENNUNGSGEFAHR
Betreiben Sie nicht mehr als zwei Gaskochstellen gleichzeitig über einen Zeitraum von max. 15 Minuten bei hochster Wärmebelastung. Durch die Hitzeinwirkung besteht Verbrennungsgefahr beim Berühren der Gehäuseoberflächen!
Beachten Sie, dass ein Großbrenner mit mehr als 5 kW (Wok) der Leistung von zwei Gasbrennern entspricht.
Die Dunstabzugshaube kann durch die starke Hitzeeinwirkung beschädigt werden.
Betreiben Sie eine Gaskochstelle nie ohne aufgesetztes Kochgeschirr. Regeln Sie die Flamme so, dass sie nicht über das Kochgeschirr hinausragt.
Sachgemäßer Gebrauch
Reinigen Sie die Dunstabzugshaubesorgfältig vor der ersten Inbetriebnahme.
Vor jeder Reinigung und Pflege ist die Dunstabzugshaube durch Ziehen des Netzsteckers oder Ausschalten der Sicherung stromlos zu machen.
Lampen (insbesondere Halogenlampen) werden bei Betrieb sehr heißt. Auch eine Zeit nach dem Ausschalten besteht noch Verbrennungsgefahr!
Vor jedem Lampenwechsel muss die Dunstabzugshaube stromlos gemacht werden und die Lampen müssen abgekühlt sein!
Betreiben Sie die Dunstabzugshaube nur mit eingesetzten Lampen.
Schalten Sie die Dunstabzugshaube immer ein, wenn eine Kochstelle benutzt wird. Bei nicht eingeschalteter Dunstabzugshaube kann sich Kondenswasser bilden. Dadurch konnen Korrosionsschäden am Gerät auftreten.
Stellen Sie keine Gegenstände auf der Dunstabzugshaube ab.
BRANDGEFAHR
Nicht unter der Dunstabzugshaube flambieren oder mit offener Flamme arbeiten. Die eingeschaltete Dunstabzugshaubezieht Flammens in den Filter.Durch Ablagerungen am Fettfilter besteht Brandgefahr!
Beaufsichtigen Sie Töpfe, Pfannen und Frittiergeräte, wenn Sie Speisen mit Ölen und Fetten, z.B. Pommes Frites, zubereiten. Überhitzte Öl oder Fette können sich leicht entzünden!
Durch regelmäßige Reinigung der Fettfilter und denrechtzeitigen Wechsel des Aktiv- kohlefilters beugen Sie einer Brandgefahr vor.
Betreiben Sie die Dunstabzugshaube nie ohne Fettfilter.
Sachgemäße Montage
Beachten sie die Herstellerangaben für das Kochgerät, ob der Betrieb einer Dunstabzugshaube darüber möglich ist.
Sofern vom Hersteller des Kochgerätes keine größeren Sicherheitsabstände vorgegeben sind, gilt ein Mindestabstand
- zwischen Elektrokochstellen und Unterkante der Dunstabzugshaube von
550mm
- zwischen Gaskochstellen (Oberkante Topfträger) und Unterkante der Dunstabzugshaube von
650mm
(siehe Abbildungen auf Seite 2)
Werden understandsliche Kochgeräte betrieben, gilt der größte angegebene Abstand.
Die Breite der Dunstabzugshaube muss der Breite der Kochstelle entsprechen.
Über einer Feuerstätte für feste Brennstoffe, von der eine Brandgefahr (z.B. Funkenflug) ausgehen kann, ist die Montage der Dunstabzugshaube nur dann zulässig, wenn die Feuerstätte eine geschlossene, nicht abnehmbare Abdeckung hat und die länderspezifischen Vorschriften eingehalten werden. Diese Einschränkung gilt nicht für Gas-Herde und Gas-Mulden.
Um Schäden an der Kochstelle zu vermeiden, muss diese bei der Montage der Dunstabzugshaube abgedeckt werden.
Die Dunstabzugshaube ist im Abluft- und Umluftbetrieb verwendbar.
Abluftbetrieb
Die angesaugte Luft wird durch die Fettfilter gereinigt und durch ein Rohrsystem ins Freie geleitet.

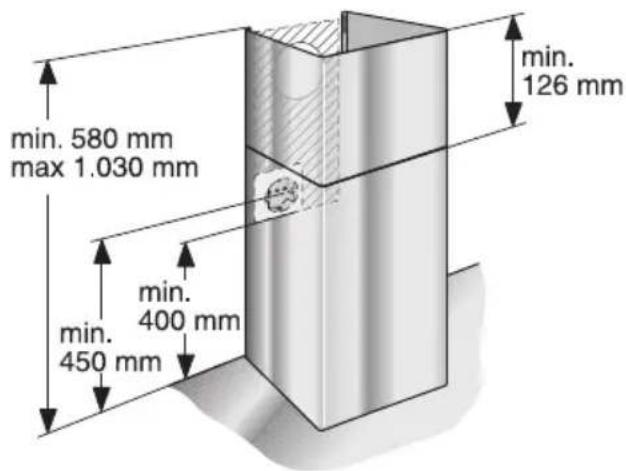

Gerätemaße Abluft
Umluftbetrieb
Die angesaugte Luft wird durch die Fettfilter und einen Aktivkohlefilter gereinigt und wieder in die Kuche zurückgefuhrt.
Um die Geruchsstoffe im Umluftbetrieb zu binden, muss ein Aktivkohlefilter eingebaut werden (siehe "Aus- und Einbau der Fettfiter").
Das komplette Montage-Set sowie die Ersatzfilter sind im Fachhandel, beim Kundendienst oder im Online-Shop erhältlich. Die Zubehör-Nummer findsen Sie am Ende der Gebrauchsanleitung.

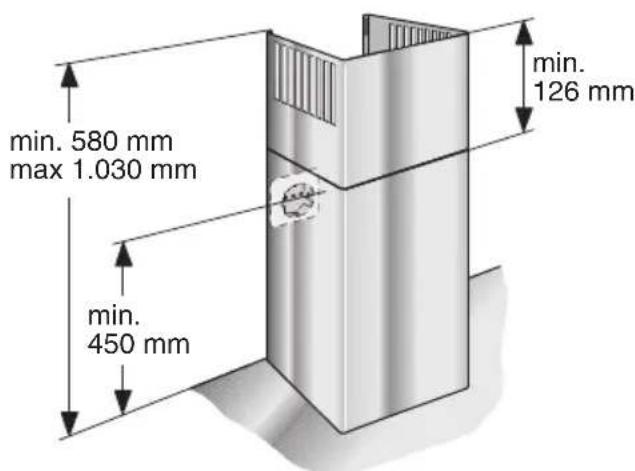

Gerätemaße Umluft
Die Beschreibung der Bedienung gilt für mehrere Geräteausführungen. Es ist möglich, dass einzeln Ausstattungsmerkmale beschrieben sind, die nicht auf Ihr Gerät zutreffen.
Licht Lüfterstufen
Licht
Lüfterstufen
Licht
Lüfterstufen
nsivufe
HINWEIS: Es ist empfehlenswert, das Geblase bei Kochbeginn einszuschalten und erst einzel. Minuten nach Kochende wieder auszuschalten. Der Kuchendunst wird so am wirkungsvollsten beseitigt.
Einschalten des Lüfters und Einstellen der Lüfterstufen
Drucken Sie die Taste 1. Bei stärkerem Kuchendunst schalten Sie in Stufe 2 oder 3.
Ausschalten des Lufters
Drucken Sie die Taste 0.
Beleuchtung
Die Beleuchtung kann unabhängig vom Lüfter ein- oder ausgeschaltet werden.
Für Geräte mit Intensivstufe
Durch die Intensivstufe P wird die hochste Leistung erreicht. Sie kann bei vorübergehend starker Dunst- und Geruchsentwicklung eingesetzt werden.
VERLETZUNGSGEFAHR
Vor jeder Reinigung und Pflege ist die Dunstabzugshaube durch Ziehen des Netzsteckers oder Ausschalten der Sicherung stromlos zu machen.
Geräteoberflächen
HINWEIS: Beachten Sie die Garantiebestimmungen im beiliegenden Serviceheft.
Die Geräteoberflächen und Bedienelemente sind kratzempfindlich. Beachten Sie daher die folgenden Reinigungshinweise:
- Vermeiden Sie die Reinigung der Dunstabzugshaube mit trockenen Tuchern, kratzenden Schwämmen, Scheuermitteln sowie sand-, soda-, säure-, chloridhaltigen oder sonstigen aggressiven Reinigungsmitteln.
- Reinigen Sie die Geräteoberflächen und Bedienelemente nur mit einem weichen, feuchten Tuch, Spülmittel oder einem milden Fensterreiniger.
- Kratzen Sie angetrocknete Verschmutzungen nicht ab, sondern weichen Sie diese mit einem feuchten Tuch auf.
- Reinigen Sie im Bereich der Bedienelemente vorsichtig, um ein Eindringen von Nasse in die Elektronik zu vermeiden.
HINWEIS: Reinigen Sie Edelstahloberflächen nur in Schliffrichtung!
Verwenden Sie für die Bedientasten keinen Edelstahleiniger!
Hinweis zur Gerätepflege
Geeignete Reinigung- und Pflegemittel für Ihr Gerät konnen Sie über die Hotline oder den Online-Shop (siehe Umschlagseite) beziehen.
Metall-Fettfilter
Die eingesetzten Metall-Fettfilter fühmen die fettigen Bestandteile des Kuchendunstes auf.
Die Filtermatten bestehen aus unbrennbarem Metall.
BRANDGEFAHR
Bei zunehmender Sattigung der Filter mit fetthaltigen Rückständen erhoht sich die Entflammbarkeit. Außen dem kann die Funktion der Dunstabzugshaube beeinträchtigt werden.
Durchrechtzeitiges Reinigen der Metall-Fettfilter wird der Brandgefahr vorgebeugt.
Beim Reinigen der Fettfilter auch die zugänglichen Gehauseteile mit einem feuchten Tuch von abgelagertem Fett reinigen.
Reinigen der Metall-Fettfilter ...
Beinormalembetrieb(taglich1bis2 Stunden)müssen die Metall-Fettfilter 1x im Monat gereinigt werden.
... in der Spülmaschine
Das Reinigen der Metall-Fettfilter kann in der Geschirrspulmaschine erfolgen. Dabei können leichte Verfarbungen auftreten, die aber keinen Einfluss auf die Funktion der Fettfilter haben.
Die Filter mussen locker in der Geschirrspulmaschine liegen. Sie dürfen nicht eingeklemmt sein.
Filter mit Randabsaugung müssen mit der Edelstahlseite nach oben in der Geschirrspulmaschine liegen.
HINWEIS: Stark gesattigte Metall-Fettfilter nicht zusammen mit Geschirr reinigen.
... von Hand
Beim Reinigen von Hand, die Fettfilter in heiBer Spullauge einweichen, abbursten, gut ausspelen und abtropfen setzen.
Verwenden Sie keine aggressiven, säureoder laugenhaltigen Reinigungsmittel.
Beirysonders hartoackigen Verschutzungen empfehlen wir die Reinigung mit einem speziellen Fettloser-Spray. Dieses kann über den Online-Shop bestellt werden.
VERLETZUNGSGEFAHR
Vor dem Ein- und Ausbau der Fettfilter ist die Dunstabzugshaube durch Ziehen des Netzsteckers oder Ausschalten der Sicherung stromlos zu machen.

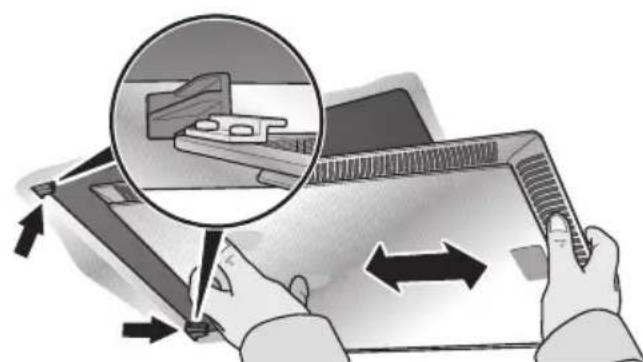

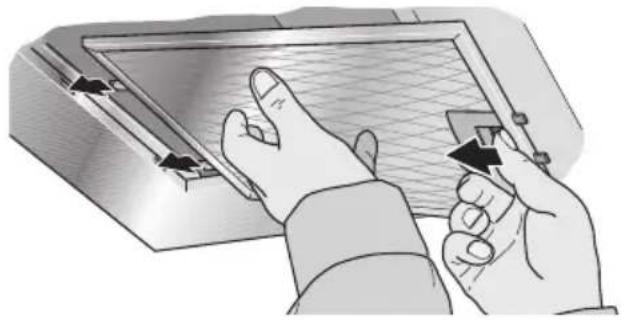

Aus- und Einbauern der Metall-Fettfilter
- Öffnen Sie die Verriegelung und klappen Sie die Fettfilter ab.
Fassen Sie damit mit der anderen Hand unter die Fettfilter.
(bei Filtern mit Randabsaugung)
-
Reinigen Sie die Fettfilter.
-
Setzen Sie die gereinigten Fettfilter wieder ein.
Aktivkohlefilter
Aktivkohlefilter binden die Geruchsstoffe bei Umluftbetrieb.
Beinormalem Betrieb (tajlich 1 bis 2 Stunden) müssen die Aktivkohlefilter ungebahr 2x im Jahr ausgetauscht werden.
Der Aktivkohlefilter ist im Fachhandel, beim Kundendienst oder im Online-Shop erhältlich (siehe Sonderzubehör). Verwenden Sie nur Originalfilter.
Aktivkohlefilter enthalten keine Schadstoffe. Sie können im Hausmull entsorgt werden.

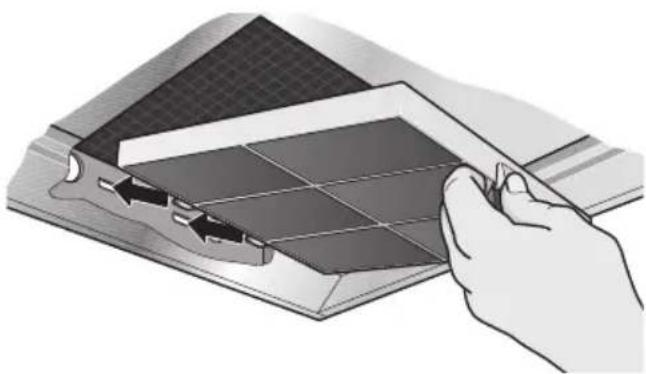

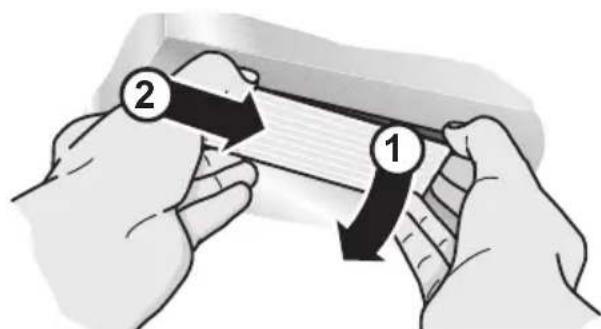

Ein- und Ausbau den Aktivkohlefilters
- Bauen Sie die Fettfilter aus (siehe Aus- und Einbauen der Metall-Fettfilter).
- Setzen Sie den Aktivkohlefilter ein.
- Rasten Sie die Lasche ein.
- Setzen Sie die Fettfilter wieder ein (siehe Aus- und Einbau den Metall-Fettfilter).
Beachten Sie vor dem Auswechseln der Lampen unbedingt die Hinweise und Warnungen im Kapitel "Sicherheitshinweise"!
Die Beschreibung des Lampenwechsels gilt für mehrere Geräteausführungen.
HINWEIS: Beachten Sie die Garantiebestimmungen im beiliegenden Serviceheft.
Wechsel der Halogenlampen
VERLETZUNGSGEFAHR
Halogenlampen werden bei Betrieb sehr heißt.
Auch eine Zeit nach dem Ausschalten besteht noch Verbrennungsgefahr!
Die Halogenlampen müssen vor dem Wechseln vollständig abgekühlt sein.
1. Entfernen Sie den Lampenring vorsichtig mit einem geeigneten Werkzeug.
- Ersetzen Sie die defekte Lampe durch eine neue des gleichen Typs und gleicher Leistung (siehe Typenschild).
HINWEIS: Halogenlampen dürfen beim Einsetzen nicht am Glaskolben berührt werden. Verwenden Sie daher zum Einsetzen des Leuchtmittels ein sauberes Tuch.
- Setzen Sie die Lampenabdeckung wieder ein.
- Stellen Sie durch Einstecken des Netzsteckers oder durch Einschalten der Sicherung die Stromversorgung wieder her.

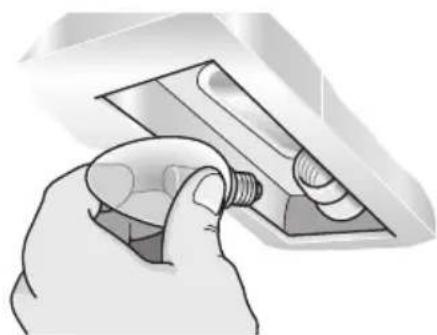

Wechsel der Gluhlampen
VERLETZUNGSGEFAHR
Gliuhlampen werden bei Betrieb sehr heiß.
Auch eineuge Zeit nach dem Ausschalten besteht noch Verbrennungsgefahr!
Gluhampen vor dem Wechseln vollständig abkühlen halten.
1. Hebien Sie die Lampenabdeckung liegt an.
2. Schieben Sie die Lampenabdeckung zur Gerätemitte.
- Ersetzen Sie die defekte Lampe durch eine neue des gleichen Typs und gleicher Leistung (siehe Typenschild).
- Setzen Sie die Lampenabdeckung wieder ein.
- Stellen Sie durch Einstecken des Netzsteckers oder durch Einschalten der Sicherung die Stromversorgung wieder her.
HINWEIS: Sollte die Beleuchtung nicht Funktionieren, kontrollieren Sie, ob die Lampen richtig eingesteckt sind.
Defekte Lampen sollen sofort ersetzt werden, um Überlastung der restlichen Lampen zu vermeiden.
Beachten Sie vor der Montage unbedingt die Hinweise und Warnungen im Kapitel "Sicherheitshinweise"!
Abluftbetrieb
Die Abluft wird über einen Luftungsschacht nach oben, oder direkt durch die Außenwand ins Freie geleitet.
HINWEIS: Die Abluft darf weder in einen in Betrieb befindlichen Rauch- oder Abgaskamin noch in einen Schacht, welcher der Entlüftung von Aufstellungsraumen von Feuerstätten dient, abgegeben werden.
Soll die Abluft in einen nicht in Betrieb befindlichen Rauch- oder Abgaskamin gefuhrt werden, ist die Zustimmung des zuständigen Schornsteinfegermeisters einzuholen.
Bei der Ableitung von Abluft sind die behörddlichen und gesetzlichen Vorschriften (z. B. Landesbauordnungen) zu beachten.
Wird die Abluft durch die AuBenwand geleitet, sollte ein Telescop-Mauerkasten verwendet werden.
Die Dunstabzugshaube erreicht ihre optimale Leistung durch:
- ein kurzes, geradliniges Abluftrohr und
- einen möglichst großen Rohrdurchmesser.
Sollten sich Rohrbögen nicht vermeiden lessen, achten Sie auf möglichst große Radien.
HINWEIS: Der Einsatz von langen, rauhen Abluftrohren,vielen Rohrbögen oder Rohrdurchmessern kleiner als 150~mm ,fuhrt zu einer Abweichung von der optimalen Luftleistung und zu einer Geräuscherhöhung.
Zum Verlegen der Abluftleitung dürfen nur Rohre oder Schläuche aus nichtbrennbarem Material verwendet werden.
Fur Beanstandungen, die auf Planung und Ausführung der Rohrstrecke zurückzuführen sind, übernimmt der Hersteller der Dunstabzugshauben keine Gewährleistung.
Rohrverbindung
Der Durchmesser der Abluftrohre sollen nicht kleiner als 150~mm sein.
Rundrohre:
Wir empfehlen einen Innendurchmesser von 150 mm, jedoch mindestens 120 mm.
Flachkanäle müssen einen gleichwertigen Innenquerschnitt wie Rundrohre haben. Sie sollen keine scharfen Umlenkungen haben.
0 150 mm ca. 177 cm²
0 120 mm ca. 113 cm²
Bei abweichenden Rohrdurchmessern:
Dichtstreifen einsetzen.
Anschluss Abluftrohr 0 150 mm (empfohlene Groß)
Abluftrohr direkt am Luftstutzen befestigen und geeignet abdachten. Bei Verwendung eines Aluminiumrohres, den Anschlussbereich vorher glätten.
Anschluss Abluftrohr 120 mm
Reduzierstutzen direkt am Luftstutzen befestigen.
Abluftrohr am Reduzierstutzen befestigen.
Beide Verbindungsstellen geeignet abdichten.
ELEKTRISCHER ANSCHLUSS
Beachten Sie vor dem elektrischen Anschluss unbedingt die Hinweise und Warnungen im Kapitel "Sicherheitshinweise"!
Die Dunstabzugshaubearfurdurcheinen qualifizierten Elektroinstalleur, der dieVorschriften des zuständigen ElektrizitätsVersorgungsunternehmens kennt,angeschlossen werden.
VERLETZUNGSGEFAHR
Wird die Anschlussleitung der Dunstabzugshaube beschädigt, muss sie durch den Hersteller, seinem Kundendienst oder einer ähnlich qualifizierten Person ersetzt werden, um Gefährdungen zu vermeiden.
Die Dunstabzugshaube darf nur an eine vorschriftsmäßig installierte Schutzkontaktsteckdose angeschlossen werden.
Die Schutzkontaktsteckdose möglichst direkt hinter der Kaminverblendung anbringen.
Die Schutzkontaktsteckdose sollte über einen eigenen Stromkreis angeschlossen sein.
- Ist die Schutzkontaktsteckdose nach der Montage der Dunstabzugshaube nicht mehr zugänglich, muss eine Trennvorrichtung wie beim Festanschluss vorhanden sein.
Beierforderlichem Festanschluss
Installationsseitig ist eine Trennvorrichtung vorzusehen. Als Trennvorrichtung gelten Schalter mit einer Kontaktoffnung von mehr als 3mm und allpoliger Abschaltung. Dazu gehoren LS-Schalter, Sicherungen und Schütze.
Elektrische Daten
Die erforderlichen Anschlussdaten sind nach Herausnahme der Fettfilter auf dem Typenschild im Innenaum des Gerätes zu finden.
Länge der Anschlussleitung: ca. 1,30 m.
These Dunstabzugshaube entspricht den EG-Funkentstörbestimmungen.
Die Dunstabzugshaube ist für die Wandmontage vorgesehen.
Achten Sie bei der Montage auch auf eventuell zu montierende Sonderzubehrorteile, z.B. das Starterset für Umluftbetrieb. Beachten Sie die ergänzend beigeufigte Montageanweisung.
Achten Sie auf den Mindestabstand zwischen Kochstelle und Dunstabzugshaube (siehe "Sicherheitshinweise, Sachgemäß Montage")!
Vermeiden Sie Beschädigungen der empfindlichen Oberflächen!
Vorbereiten der Wand
VERLETZUNGSGEFAHR, GEFAHR VON SACHSCHÄDEN
Überprüfen Sie vor dem Bohren den vorgesehen Montageort auf das Vorhandensein von unter Putz verlegten elektrischen oder anderen Installationsleitungen.
Die Wand muss eben und senkrecht sein.
Die beiliegenden Schrauben und Dubel sind für massives Mauerwerk geeignet.
Verwenden Sie für andere Wandkonstruktionen (z. B. Rigips, Porenbeton, Poroton-Mauerziegel) die entsprechenden Befestigungsmittel.
Achten Sie auf eine ausreichende Tragfähigkeit der Wand.
Achten Sie darauf, dass die Tiefe der Bohrlocher der Lange der Schrauben entspricht.
Fur festen Halt der Dübel ist zu sorgen.
Max. Gewicht der Dunstabzugshaube in kg: 40
Konstruktionsdifferungen im Rahmen der technischen Entwicklung bleiben vorbehalten.
Montagevorbereitung
- Von der Decke bis zur Unterkante der Dunstabzugshaube eine senkrechte Mittellinie an die Wand anzeichen.
- Mit Hilfe der beiliegenden Schablone Positionen fur die Schrauben und, zum leichteren Einhängen, die Kontur des Einhangebereiches anziehnen. Der untere Rand der Schablone entspricht dem unteren Rand der Dunstabzugshaube.
3.2 Locher fur die Aufhangung der Dunstabzugshaube sowie 2 Locher fur den Haltewinkel der Kaminverblendung 08mm bohren und Düb welwandbundig eindrucken. - Den Haltewinkel für die Kaminverblendung anschrauben.
- Die Aufhängungen für die Dunstabzugs-haube anschrauben: handfest, max. 3 Nm. Achten Sie auf die richtige Lage der Unterlegscheiben und der Aufhängungen!

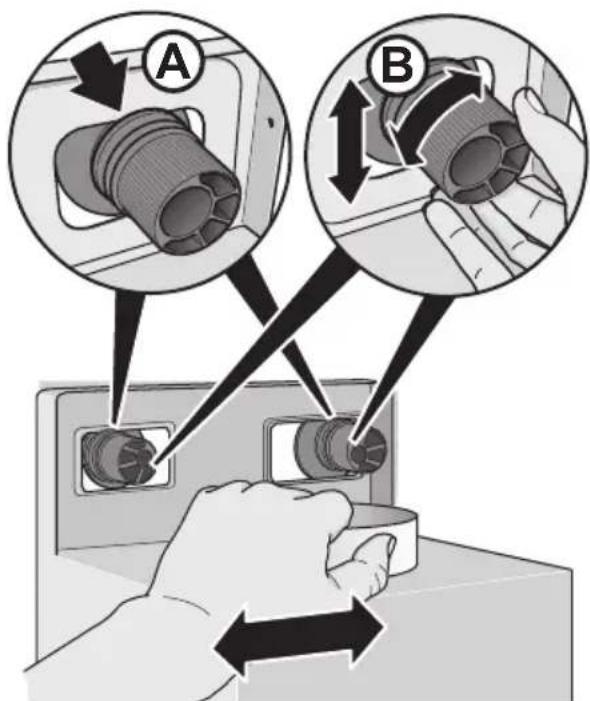

Aufhängen und Ausrichten
- Die Schutzfolie der Dunstabzugshaube zuerst hinter und nach der Montage vollständig abziehen.
- Die Dunstabzugshaube so einhängen, dass sie fest hinter an den Aufhängungen einrastet (A).
- Die Dunstabzugshaube durch Drehen der Aufhängungen waagerecht ausrichten. Bei Bedarf kann die Dunstabzugshaube nach rechts oder links verschoben werden (B).
Sicherungsschrauben und Sicherungskappen
- Die LÖcher für die Sicherungsschrauben anzeichnen. Die Dunstabzugshaube abhängen, LÖcher für die Sicherungs-schrauben bohren und Dübel wandbündige indrücken.
- Die Dunstabzugshaube einhängen und die Sicherungsschrauben fest eindreten.
- Die Sicherungskappen mit dem Pfeil nach offen auf die Aufhängungen drücken, bis sie hörbar einrasten ©
VERLETZUNGSGEFAHR
Überprüfen Sie unbedingt, dass alle Sicherungsschrauben und die Sicherungskappen fest montiert sind!
- Rohrverbindung herstellen (siehe "Rohrverbindung").
- Elektrische Verbindung herstellen (siehe "Elektrischer Anschluss")

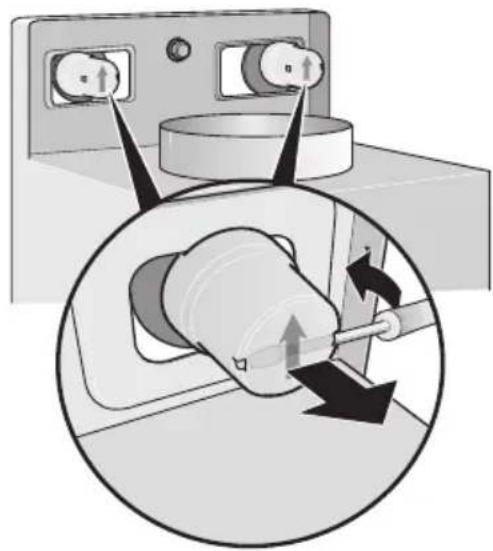

Demontage der Sicherungskappen
Zur Demontage die Sicherungskappen der Aufhängungen mit einem geeigneten Werkzeug z. B. einem flachen Schraubendreher entfernen.
Montage der Kaminverblendungen
VERLETZUNGSGEFAHR
Die Innenseiten der Kaminverblendungen können scharfkantig sein. Wir empfehlen bei der Montage Schutzhandschuhe zu tragen.
- Die Kaminverblendungen trennen. Dazu das Klebeband abziehen.
- Die Schutzfolie an beiden Kaminverblendungen abziehen.
- Die Kaminverblendungen ineinanderschieben.
HINWEIS: Vermeiden Sie Kratzer beim Ineinanderschieben, indem Sie z.B. die Montageschablone als Schutz über die Kante der außeren Kaminverblendung legen!
Achten Sie auf die Position der Schlitze in der Kaminverblendung!
- Abluftbetrieb: Schlitze der inneren Kaminverblendung nach unten.
- Umluftbetrieb: Schlitze der inneren Kaminverblendung nach oben.
- Kaminverblendungen auf der Dunstabzugshaube aufsetzen, die innere Kaminverblendung nach oben schieren und links und rechts am Haltewinkel einhängen.
- Die innere Kaminverblendung mit 2 Schrauben seitlich an den Haltewinkel schrauben.
General Information 19
Technische verilgheit 50
Speciale opmerkingen over gaskooktoestellen 51
Juist gebruik 52
Juiste montage 52
Gebruikswijze 53
VOOR HET EERSTE GEBRUIK
Technische verilgheit
ELEKTRISCHE AANSLUITING
Elektrische gegevens
Siemens-InfoLine (Mo.-Fr.: 8.00-18.00 Uhr erreichbar)
Für Produktinformationen sowie Anwendungs- und Bedienungsfragen:
Tel: 01805 213413 oder unter siemens-infoline@bshg.com
0,14 €/Min. aus dem Festnetz der T-Com, Mobil gegebenenfalls abweichend. Nur für
Deutschland gültig!
