MANUAL DE UTILIZADOR ER426AB70N SIEMENS

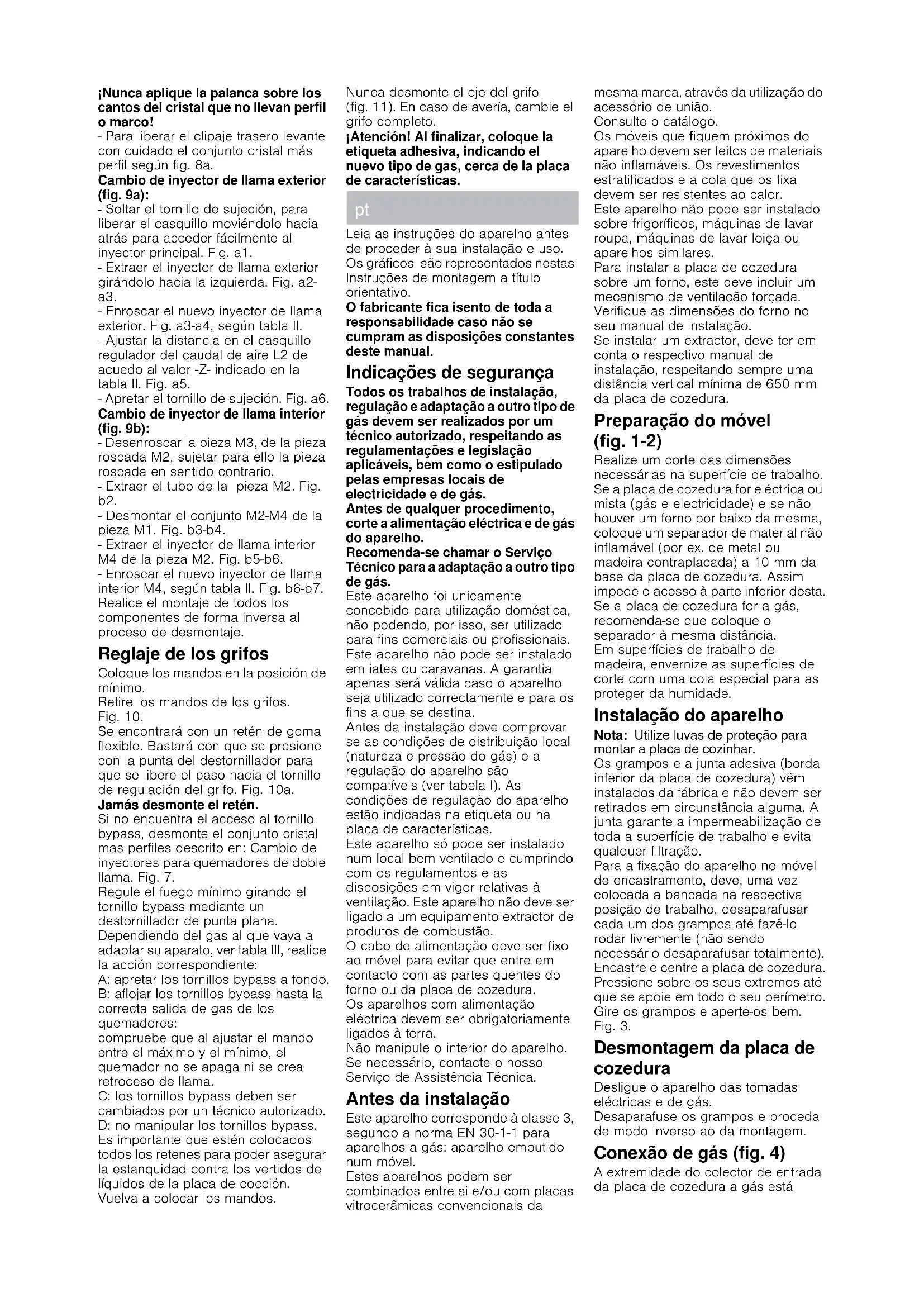

Leia as instruções do aparelho antes de proceder à sua instalação e uso. Os gráficos são representados nestas Instruções de montagem a título orientativo. O fabricante fica isento de toda a responsabilidade caso não se cumpram as disposições constantes deste manual. Indicações de segurança Todos os trabalhos de instalação, regulação e adaptação a outro tipo de gás devem ser realizados por um técnico autorizado, respeitando as regulamentações e legislação aplicáveis, bem como o estipulado pelas empresas locais de electricidade e de gás. Antes de qualquer procedimento, corte a alimentação eléctrica e de gás do aparelho. Recomenda-se chamar o Serviço Técnico para a adaptação a outro tipo de gás. Este aparelho foi unicamente concebido para utilização doméstica, não podendo, por isso, ser utilizado para fins comerciais ou profissionais. Este aparelho não pode ser instalado em iates ou caravanas. A garantia apenas será válida caso o aparelho seja utilizado correctamente e para os fins a que se destina. Antes da instalação deve comprovar se as condições de distribuição local (natureza e pressão do gás) e a regulação do aparelho são compatíveis (ver tabela I). As condições de regulação do aparelho estão indicadas na etiqueta ou na placa de características. Este aparelho só pode ser instalado num local bem ventilado e cumprindo com os regulamentos e as disposições em vigor relativas à ventilação. Este aparelho não deve ser ligado a um equipamento extractor de produtos de combustão. O cabo de alimentação deve ser fixo ao móvel para evitar que entre em contacto com as partes quentes do forno ou da placa de cozedura. Os aparelhos com alimentação eléctrica devem ser obrigatoriamente ligados à terra. Não manipule o interior do aparelho. Se necessário, contacte o nosso Serviço de Assistência Técnica. Antes da instalação Este aparelho corresponde à classe 3, segundo a norma EN 30-1-1 para aparelhos a gás: aparelho embutido num móvel. Estes aparelhos podem ser combinados entre si e/ou com placas vitrocerâmicas convencionais da mesma marca, através da utilização do acessório de união. Consulte o catálogo. Os móveis que fiquem próximos do aparelho devem ser feitos de materiais não inflamáveis. Os revestimentos estratificados e a cola que os fixa devem ser resistentes ao calor. Este aparelho não pode ser instalado sobre frigoríficos, máquinas de lavar roupa, máquinas de lavar loiça ou aparelhos similares. Para instalar a placa de cozedura sobre um forno, este deve incluir um mecanismo de ventilação forçada. Verifique as dimensões do forno no seu manual de instalação. Se instalar um extractor, deve ter em conta o respectivo manual de instalação, respeitando sempre uma distância vertical mínima de 650 mm da placa de cozedura. Preparação do móvel (fig. 1-2) Realize um corte das dimensões necessárias na superfície de trabalho. Se a placa de cozedura for eléctrica ou mista (gás e electricidade) e se não houver um forno por baixo da mesma, coloque um separador de material não inflamável (por ex. de metal ou madeira contraplacada) a 10 mm da base da placa de cozedura. Assim impede o acesso à parte inferior desta. Se a placa de cozedura for a gás, recomenda-se que coloque o separador à mesma distância. Em superfícies de trabalho de madeira, envernize as superfícies de corte com uma cola especial para as proteger da humidade. Instalação do aparelho Nota: 6UJMJ[FMVWBTEFQSPUF§£PQBSB NPOUBSBQMBDBEFDP[JOIBS Os grampos e a junta adesiva (borda inferior da placa de cozedura) vêm instalados da fábrica e não devem ser retirados em circunstância alguma. A junta garante a impermeabilização de toda a superfície de trabalho e evita qualquer filtração. Para a fixação do aparelho no móvel de encastramento, deve, uma vez colocada a bancada na respectiva posição de trabalho, desaparafusar cada um dos grampos até fazê-lo rodar livremente (não sendo necessário desaparafusar totalmente). Encastre e centre a placa de cozedura. Pressione sobre os seus extremos até que se apoie em todo o seu perímetro. Gire os grampos e aperte-os bem. Fig. 3. Desmontagem da placa de cozedura Desligue o aparelho das tomadas eléctricas e de gás. Desaparafuse os grampos e proceda de modo inverso ao da montagem. Conexão de gás (fig. 4) A extremidade do colector de entrada da placa de cozedura a gás estáequipada com uma rosca de 1/2” (20,955 mm), que permite: - Realizar uma conexão rígida. - Realizar a conexão com um tubo flexível metálico (L min. 1 m - max. 3 m). Se desejar estabelecer uma ligação cónica, coloque o acessório com o número 427950 e o vedante com o número 034308 (incluído no volume de fornecimento ou disponível na assistência técnica) entre o tubo de entrada da placa de cozinhar a gás e o tubo de alimentação de gás. Fig. 4a. Neste caso, deve-se evitar o contacto deste tubo com qualquer parte móvel da unidade onde se embutirá o aparelho (por exemplo, uma gaveta), bem como a sua passagem por onde pudesse ficar obstrudo. Para realizar a conexão de gás na horizontal, o nosso serviço de assistência técnica disponibiliza um cotovelo (código 173018) e uma junta (código 034308). Fig. 4b. Atenção! Se manipular qualquer conexão, verifique a estanquicidade. Perigo de fuga! O fabricante não se responsabiliza se alguma conexão apresentar fugas depois de ter sido manipulada. Conexão eléctrica (fig. 5). Verifique se a voltagem e a potência do aparelho são compatíveis com a instalação eléctrica. As placas de cozedura são fornecidas com um cabo de alimentação com ou sem ficha. Deve-se prever um interruptor omnipolar com uma abertura de contacto mínima de 3 mm (excepto em ligações com ficha se esta estiver acessível ao utilizador). Os aparelhos fornecidos com ficha só devem ser ligados a tomadas de terra devidamente instaladas. Este aparelho é do tipo “Y”: o cabo de entrada não pode ser mudado pelo utilizador, só o Serviço Técnico deve fazê-lo. Deve-se sempre respeitar a secção mínima e o tipo de cabo. Mudança do tipo de gás Se as regulamentações do país o permitirem, este aparelho pode ser adaptado a outros tipos de gás (ver placa de características). As peças necessárias para tal estão incluídas na bolsa de transformação fornecida (consoante o modelo), também disponível no nosso Serviço de Assistência Técnica. Os passos a seguir são os seguintes: A) Mudança dos injectores dos queimadores rápido, semi-rápido e auxiliar da placa de cozedura (fig. 6): - Retire as grelhas, as tampas de queimador e os difusores. - Mude os injectores usando a chave disponível através do nosso serviço de assistência técnica, com o código 424699, tendo especial atenção para que não se solte o injector ao retirá-lo ou fixá-lo no queimador. Aperte bem os injectores para garantir a hermeticidade. Nestes queimadores não é necessário realizar a regulação do ar primário. B) Mudança dos injectores para os queimadores de chama dupla (fig. 7): O conjunto de vidro + perfis está fixo na restante parte da placa de cozedura através de um sistema de fixação por clipes. Para retirar o conjunto vidro + perfis, realize o seguinte procedimento: - Retire todas as tampas de queimador e grelhas. Fig. 7a. - Solte o grampo de fixação frontal do aparelho-móvel retirando o parafuso. (Fig. 7b). - Desaperte os parafusos dos queimadores (fig. 7c-7d) e retire os comandos dos respectivos alojamentos. - Utilize a alavanca de desmontagem 483196 disponível através do nosso serviço de assistência técnica. Para soltar o clipe frontal, introduza a alavanca na zona indicada nas figuras 8 consoante o modelo da sua placa de cozedura. Nunca introduza a alavanca nos cantos do vidro sem perfil nem moldura! - Para soltar o clipe posterior, levante cuidadosamente o conjunto de vidro + perfis como indicado na fig. 8a. Mudança do injector de chama externo (fig. 9a): - Desaperte o parafuso de fixação para soltar a vedação para trás de modo a aceder facilmente ao injector principal. Fig. a1. - Retire o injector de chama externo rodando-o para a esquerda. Fig. a2-a3. - Enrosque o novo injector de chama externo. Fig. a3-a4, consoante a tabela II. - Ajuste a distância na vedação reguladora do fluxo de ar L2 de acordo com o valor -Z- indicado na tabela II. Fig. a5. - Aperte o parafuso de fixação. Fig. a6. Mudança do injector de chama interno (fig. 9b): - Desenrosque a peça M3 da peça roscada M2, mantendo esta última em sentido contrário. - Retire o tubo da peça M2. Fig. b2. - Desmonte o conjunto M2-M4 da peça M1. Fig. b3-b4. - Retire o injector de chama interno M4 da peça M2. Fig. b5-b6. - Enrosque o novo injector de chama interno M4, consoante a tabela II. Fig. b6-b7. Realize a montagem de todos os componentes de forma inversa à do processo de desmontagem. Regulação das torneiras Coloque os comandos na sua posição mínima. Retire os comandos das torneiras (fig. 10). Inclui uma anilha de borracha flexível. bastando pressioná-lo com a ponta da chave de venda para que se libere o acesso ao parafuso de regulação da torneiro. Fig. 10a. Nunca desmonte o retentor. Se não encontrar o acesso ao parafuso by-pass, desmonte o conjunto de vidro + perfis descrito em: Mudança dos injectores para os queimadores de chama dupla. Fig. 7. Regule a chama mínima rodando o parafuso by-pass através de uma chave de fendas de ponta plana. Consoante o gás ao qual vai adaptar o aparelho (ver tabela III), efectue a acção correspondente: A: apertar bem os parafusos bypass. B: afrouxar os parafusos bypass até conseguir a saída de gás correcta dos queimadores: verifique se, ao ajustar o comando entre o máximo e o mínimo, o queimador não se apaga nem ocorre um retrocesso da chama. C: os parafusos bypass devem ser substituídos por um técnico autorizado. D: não manipular os parafusos bypass. É importante que todos os retentores estejam colocados para se poder assegurar a estanquicidade. Estes dispositivos são imprescindíveis para o correcto funcionamento do aparelho, já que impedem a entrada de líquido e a formação de sujidade no interior do aparelho. Volte a colocar os comandos. Nunca desmonte o eixo da torneira (fig 11). Em caso de avaria, deve-se substituir todo o conjunto que conforma a torneira. Atenção! Ao terminar, coloque a etiqueta adesiva, indicando o novo tipo de gás, próximo da placa de características.
