MODE D'EMPLOI ER426AB70N SIEMENS

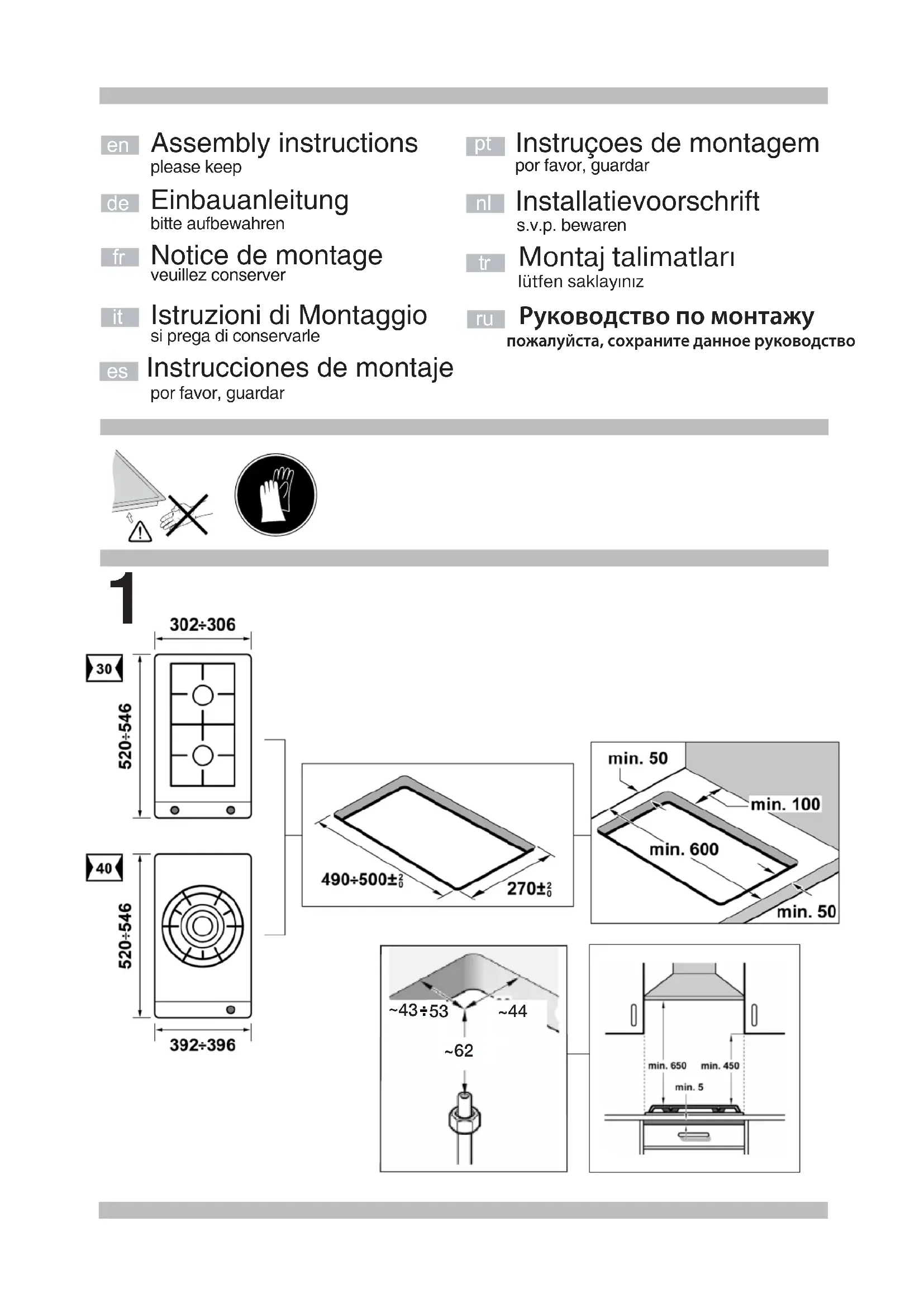

Lisez les instructions de l'appareil avant de procéder à son installation et à son utilisation.Les graphiques représentés dans cette Notice de montage sont purement à caractère informatif. Le fabricant est exempt de toute responsabilité si les indications de ce manuel ne sont pas respectées. Indications de sécurité Tous les travaux d'installation, de réglage et d'adaptation à un autre type de gaz doivent être réalisés par un technicien habilité qui doit respecter les normes et la législation applicables, ainsi que les prescriptions des sociétés locales fournisseuses d'électricité et de gaz. Avant toute action, coupez l'alimentation électrique et de gaz de l'appareil. Il est recommandé d'appeler le Service Technique pour l'adaptation à un autre type de gaz. Cet appareil n'a été conçu que pour un usage domestique ; son usage commercial ou professionnel n'est en aucun cas permis. Cet appareil ne peut pas être installé dans des yachts ou des caravanes. La garantie ne sera valable que si l'usage pour lequel il a été conçu a été respecté. Avant l'installation, vous devez vérifier que les conditions de distribution locale (nature et pression du gaz) et le réglage de l'appareil sont compatibles (voir tableau I). Les conditions de réglage de l'appareil sont inscrites sur l'étiquette ou la plaque signalétique. Cet appareil ne peut être installé que dans un endroit bien ventilé, en respectant les règlements en vigueur et les dispositions relatives à la ventilation. L'appareil ne doit pas être connecté à un dispositif d'évacuation des produits de combustion. Le câble d'alimentation doit être fixé au meuble pour qu'il ne touche pas des parties chaudes du four ou de la plaque de cuisson. Les appareils alimentés électriquement doivent être obligatoirement connectés à la terre. Ne manipulez pas l'intérieur de l'appareil. Le cas échéant, appelez notre Service Technique. Avant l'installation Cet appareil correspond à la classe 3, selon la norme EN 30-1-1 pour les appareils à gaz : appareil encastré dans un meuble. Ces appareils peuvent être combinés entre eux, et/ou avec des plaques de cuisson conventionnelles de la même marque, en utilisant l'accessoire d'union. Consultez le catalogue. Les meubles situés à proximité de l'appareil doivent être fabriqués dans des matériaux non inflammables. Les revêtements stratifiés et la colle qui les fixe doivent être résistants à la chaleur. Cet appareil ne peut pas être installé sur des réfrigérateurs, des machines à laver le linge, des lave-vaisselle ou d'autres appareils semblables. Pour installer la table de cuisson sur un four, celui-ci doit disposer d'une ventilation forcée. Vérifiez les dimensions du four dans le manuel d'installation. Si une hotte aspirante est installée, il faut respecter les observations de son manuel d'installation, et respecter toujours une distance verticale minimum de 650 mm par rapport à la plaque de cuisson. Préparation du meuble (fig.1-2) Effectuez une découpe sur la surface de travail selon les dimensions nécessaires. Si la plaque de cuisson est électrique ou mixte (gaz et électricité) et s'il n'y a pas de four dessous, placez un séparateur de matériau non inflammable (p. ex. métal ou bois contreplaqué) à 10 mm de la base de la plaque de cuisson. Ainsi est empêché l'accès à la partie inférieure de celle-ci. Si la table de cuisson est à gaz, il est recommandé de placer le séparateur à la même distance. Pour des surfaces de travail en bois, vernissez les surfaces de découpe avec une colle spéciale, pour les protéger de l'humidité. Installation de l'appareil Remarque : Pour l'encastrement de l'appareil, utiliser des gants de protection. Les agrafes et le joint adhésif (bord inférieur de la plaque de cuisson) sont posées en usine et ne sont à retirer en aucun cas. Le joint garantit l'étanchéité de toute la surface de travail et évite les infiltrations. Pour fixer l’appareil au meuble d’encastrement, après avoir placé le plan de travail dans sa position de travail, vous devrez dévisser chaque agrafe jusqu’à ce qu’elle tourne librement (il n’est pas nécessaire de dévisser complètement). Encastrez et centrez la plaque de cuisson. Appuyez sur ses extrémités jusqu'à ce qu'elle s'appuie sur tout son périmètre. Tournez les agrafes et serrez-les à fond. Fig. 3. Démontage de la plaque de cuisson Débranchez l'appareil des prises de courant électrique et du gaz. Dévissez les agrafes et procédez de manière inverse para rapport au montage. Branchement de gaz (fig. 4) L'extrémité du branchement d'entrée de la plaque de cuisson à gaz est munie d'un filet d'un demi pouce (20,955 mm), qui permet : - La connexion rigide. - Le raccordement avec un tuyau flexible métallique (L min. 1 m - max. 3 m). Pour créer une liaison conique, installez l'accessoire (référence 427950) et le joint (référence 034308) (contenus dans la livraison ou disponibles auprès du service après- vente) entre le tuyau d'entrée de la plaque de cuisson à gaz et la conduite d'arrivée de gaz. Fig. 4a. Dans ce cas, il faut éviter le contact de ce tuyau avec des parties mobiles de l'unité d'encastrement (par exemple un tiroir) et le passage à travers des espaces pouvant s'obstruer. Si vous avez besoin d’effectuer un branchement de gaz horizontal, notre Service Technique dispose d’un coude, référence 173018, plus un joint, référence 034308. Fig. 4b. Attention ! Si vous manipulez un branchement, vérifiez son étanchéité. Risque de fuites ! Le fabricant ne pourra être tenu responsable si un branchement quelconque présente des fuites après avoir été manipulé. Branchement électrique (fig. 5) Vérifiez que la tension et la puissance de l'appareil sont compatibles avec l'installation électrique. Les plaques de cuisson sont fournies avec un câble d'alimentation avec ou sans broche de fiche mâle. Il faut installer un interrupteur de coupure omnipolaire avec ouverture de contact d'au moins 3 mm (sauf pour des connexions à fiche mâle, si cette dernière est accessible par l'utilisateur). Les appareils munis d'une broche ne peuvent être raccordés qu'à des boîtiers de fiche mâle dûment installés. Cet appareil est du type “Y” : le câble d'entrée ne peut pas être remplacé par l'utilisateur, mais par le Service Technique. Le type de câble et la section minimum doivent être respectés. Changement du type de gaz Si la réglementation du pays le permet, cet appareil peut être adapté à d'autres gaz (voir plaque signalétique). Les pièces nécessaires pour cela se trouvent dans la pochette de transformation fournie (selon le modèle) ou disponible auprès de notre Service Technique. Les pas à suivre sont les suivants : A) Changement des injecteurs des brûleurs, rapide, semi-rapide et auxiliaire de la plaque de cuisson (fig. 6). - Retirez les grilles, les clapets de brûleur et les diffuseurs. - Changez les injecteurs en utilisant la clé disponible auprès de notre Service Technique, réf. 424699, en faisant particulièrement attention à ne pas déloger l’injecteur en le retirant ou en le fixant au brûleur. Prenez soin de les fixer à fond pour garantir l’étanchéité. Il ne faut réaliser aucun réglage de l'air primaire dans ces brûleurs. B) Changement d’injecteurs pour les brûleurs à double flamme (fig. 7) : L’ensemble plaque en verre plus profilés est fixé au reste de la plaquede cuisson par un système de fixation par clips. Pour retirer l'ensemble verre plus profilés, procédez de la manière suivante : - Retirer tous les clapets de brûleur et toutes les grilles. Fig. 7a. - Libérer l'agrafe de fixation avant appareil-meuble en retirant la vis. Fig. 7b. - Desserrer les vis des brûleurs, fig. 7c-7d, et extraire les boutons de commande de leurs logements respectifs. Utilisez le levier de démontage 483196 disponible auprès de notre Service Technique. Pour libérer l'ensemble de clips avant, appliquez le levier sur la zone indiquée sur les figures 8 selon le modèle de plaque de cuisson. N'appliquez jamais le levier sur les bords de la plaque en verre n'ayant pas de profilé ou de cadre! - Pour libérer l'ensemble de clips arrière, soulevez soigneusement l'ensemble plaque en verre plus profilés selon la fig. 8a. Changement de l'injecteur flamme extérieure (fig. 9a) : - Desserrer la vis de fixation pour libérer la douille et la déplacer vers l'arrière afin d'accéder facilement à l'injecteur principal. Fig. a1. - Déposer l'injecteur flamme extérieure en le faisant tourner vers la gauche. Fig. a2-a3. - Visser le nouvel injecteur flamme extérieure. Fig. a3-a4, selon le tableau II. - Régler la distance L2 sur la douille de régulation du débit d'air conformément à la valeur -Z- indiquée dans le tableau

- Serrer la vis de fixation. Fig. a6. Changement de l'injecteur flamme intérieure (fig. 9b) : - Dévisser la pièce M3 de la pièce filetée M2 ; pour cela, fixer la pièce filetée dans le sens contraire. - Extraire le tube de la pièce M2. Fig. b2. - Démonter l'ensemble M2-M4 de la pièce M1. Fig. b3-b4. - Extraire l'injecteur flamme intérieure M4 de la pièce M2. Fig b5-b6. - Visser le nouvel injecteur flamme intérieure M4, conformément au tableau II. Fig b6-b7. Assemblez tous les composants en suivant l’ordre inverse du processus de démontage. Réglage des robinets Placez les boutons de commande sur la position minimum. Retirez les commandes des robinets. Fig. 10. Vous trouverez alors une bague en caoutchouc flexible. Il suffira d’appuyer avec la pointe du tournevis pour libérer le pas vers la vis de régulation du robinet. Fig. 10a. Ne démontez jamais la bague. Si vous ne trouvez pas l'accès à la vis by-pass, démontez l'ensemble plaque en verre plus profilés comme décrit dans : Changement d’injecteurs pour les brûleurs double flamme. Fig. 7. Réglez le feu minimum en tournant la vis by-pass à l'aide d'un tournevis à pointe plate. En fonction du type de gaz auquel vous adapterez votre appareil, voir tableau III, réalisez l'action correspondante : A : serrez les vis by-pass à fond. B : desserrez les vis by-pass jusqu'à obtenir la sortie correcte de gaz des brûleurs : vérifiez, en réglant le bouton de commande entre le maximum et le minimum, que le brûleur ne s'éteint pas et qu'aucun retour de flamme n'est généré. C : les vis by-pass doivent être changées par un technicien habilité. D : ne manipulez pas les vis by-pass. Il est important que toutes les bagues soient à leur place pour garantir l’étanchéité. Ces dispositifs sont indispensables au fonctionnement correct de l’appareil vu qu’ils empêchent l’entrée de liquides et de saleté à l’intérieur de l’appareil. Replacez les boutons de commande. Ne démontez jamais l’axe du robinet (fig. 11). En cas d’incidence, changez complètement le robinet. Attention ! À la fin, placez l'étiquette autocollante, en indiquant le nouveau type de gaz, près de la plaque signalétique.
