BEDIENUNGSANLEITUNG ER426AB70N SIEMENS

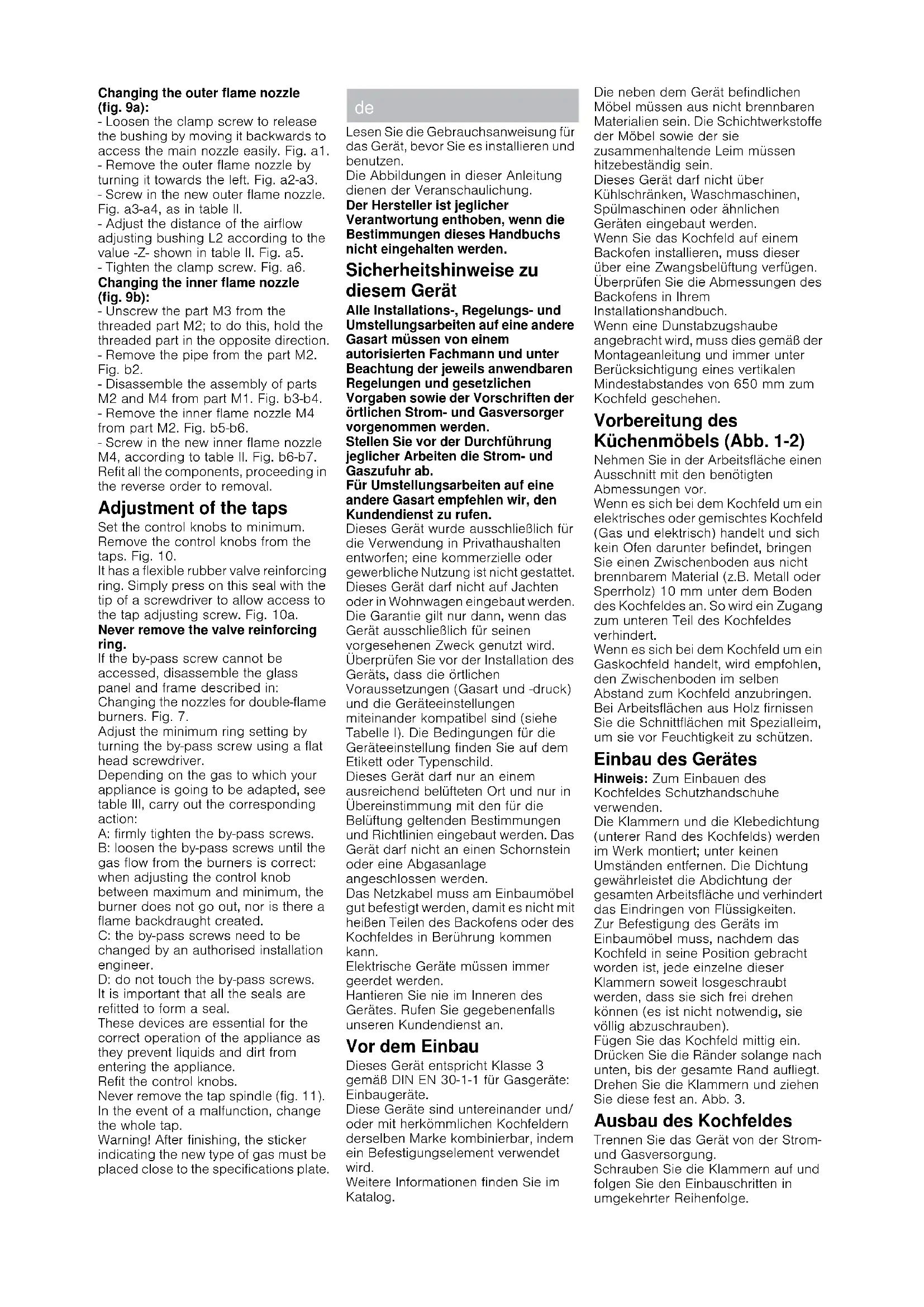

Lesen Sie die Gebrauchsanweisung für das Gerät, bevor Sie es installieren und benutzen. Die Abbildungen in dieser Anleitung dienen der Veranschaulichung. Der Hersteller ist jeglicher Verantwortung enthoben, wenn die Bestimmungen dieses Handbuchs nicht eingehalten werden. Sicherheitshinweise zu diesem Gerät Alle Installations-, Regelungs- und Umstellungsarbeiten auf eine andere Gasart müssen von einem autorisierten Fachmann und unter Beachtung der jeweils anwendbaren Regelungen und gesetzlichen Vorgaben sowie der Vorschriften der örtlichen Strom- und Gasversorger vorgenommen werden. Stellen Sie vor der Durchführung jeglicher Arbeiten die Strom- und Gaszufuhr ab. Für Umstellungsarbeiten auf eine andere Gasart empfehlen wir, den Kundendienst zu rufen. Dieses Gerät wurde ausschließlich für die Verwendung in Privathaushalten entworfen; eine kommerzielle oder gewerbliche Nutzung ist nicht gestattet. Dieses Gerät darf nicht auf Jachten oder in Wohnwagen eingebaut werden. Die Garantie gilt nur dann, wenn das Gerät ausschließlich für seinen vorgesehenen Zweck genutzt wird. Überprüfen Sie vor der Installation des Geräts, dass die örtlichen Voraussetzungen (Gasart und -druck) und die Geräteeinstellungen miteinander kompatibel sind (siehe Tabelle I). Die Bedingungen für die Geräteeinstellung finden Sie auf dem Etikett oder Typenschild. Dieses Gerät darf nur an einem ausreichend belüfteten Ort und nur in Übereinstimmung mit den für die Belüftung geltenden Bestimmungen und Richtlinien eingebaut werden. Das Gerät darf nicht an einen Schornstein oder eine Abgasanlage angeschlossen werden. Das Netzkabel muss am Einbaumöbel gut befestigt werden, damit es nicht mit heißen Teilen des Backofens oder des Kochfeldes in Berührung kommen kann. Elektrische Geräte müssen immer geerdet werden. Hantieren Sie nie im Inneren des Gerätes. Rufen Sie gegebenenfalls unseren Kundendienst an. Vor dem Einbau Dieses Gerät entspricht Klasse 3 gemäß DIN EN 30-1-1 für Gasgeräte: Einbaugeräte. Diese Geräte sind untereinander und/ oder mit herkömmlichen Kochfeldern derselben Marke kombinierbar, indem ein Befestigungselement verwendet wird. Weitere Informationen finden Sie im Katalog. Die neben dem Gerät befindlichen Möbel müssen aus nicht brennbaren Materialien sein. Die Schichtwerkstoffe der Möbel sowie der sie zusammenhaltende Leim müssen hitzebeständig sein. Dieses Gerät darf nicht über Kühlschränken, Waschmaschinen, Spülmaschinen oder ähnlichen Geräten eingebaut werden. Wenn Sie das Kochfeld auf einem Backofen installieren, muss dieser über eine Zwangsbelüftung verfügen. Überprüfen Sie die Abmessungen des Backofens in Ihrem Installationshandbuch. Wenn eine Dunstabzugshaube angebracht wird, muss dies gemäß der Montageanleitung und immer unter Berücksichtigung eines vertikalen Mindestabstandes von 650 mm zum Kochfeld geschehen. Vorbereitung des Küchenmöbels (Abb. 1-2) Nehmen Sie in der Arbeitsfläche einen Ausschnitt mit den benötigten Abmessungen vor. Wenn es sich bei dem Kochfeld um ein elektrisches oder gemischtes Kochfeld (Gas und elektrisch) handelt und sich kein Ofen darunter befindet, bringen Sie einen Zwischenboden aus nicht brennbarem Material (z.B. Metall oder Sperrholz) 10 mm unter dem Boden des Kochfeldes an. So wird ein Zugang zum unteren Teil des Kochfeldes verhindert. Wenn es sich bei dem Kochfeld um ein Gaskochfeld handelt, wird empfohlen, den Zwischenboden im selben Abstand zum Kochfeld anzubringen. Bei Arbeitsflächen aus Holz firnissen Sie die Schnittflächen mit Spezialleim, um sie vor Feuchtigkeit zu schützen. Einbau des Gerätes Hinweis: Zum Einbauen des Kochfeldes Schutzhandschuhe verwenden. Die Klammern und die Klebedichtung (unterer Rand des Kochfelds) werden im Werk montiert; unter keinen Umständen entfernen. Die Dichtung gewährleistet die Abdichtung der gesamten Arbeitsfläche und verhindert das Eindringen von Flüssigkeiten. Zur Befestigung des Geräts im Einbaumöbel muss, nachdem das Kochfeld in seine Position gebracht worden ist, jede einzelne dieser Klammern soweit losgeschraubt werden, dass sie sich frei drehen können (es ist nicht notwendig, sie völlig abzuschrauben). Fügen Sie das Kochfeld mittig ein. Drücken Sie die Ränder solange nach unten, bis der gesamte Rand aufliegt. Drehen Sie die Klammern und ziehen Sie diese fest an. Abb. 3. Ausbau des Kochfeldes Trennen Sie das Gerät von der Strom- und Gasversorgung. Schrauben Sie die Klammern auf und folgen Sie den Einbauschritten in umgekehrter Reihenfolge.Gasanschluss (Abb. 4) Am Ende des Eingangsrohrs zum Gaskochfeld befindet sich ein 1/2” (20,955 mm) Gewinde. Dieses Gewinde ermöglicht: - einen Festanschluss. - einen Anschluss mit einem flexiblen Metallschlauch (L min. 1 m - max. 3 m). Wenn Sie eine konische Verbindung herstellen möchten, setzen Sie das Zubehörteil mit der Nummer 427950 und die Dichtung mit der Nummer 034308 (ggf. im Lieferumfang enthalten oder beim Kundendienst erhältlich) zwischen dem Eingangsrohr des Gaskochfeldes und der Gaszuleitung ein. Abb. 4a. In diesem Fall ist zu vermeiden, dass dieser Schlauch in Kontakt zu den beweglichen Teilen der Einbaueinheit gelangt (z. B. mit einer Schublade), und er darf nicht durch Öffnungen verlegt werden, die verschlossen werden könnten. Wenn ein horizontaler Gasanschluss hergestellt werden soll, liefert Ihnen unser technischer Kundendienst einen Winkel mit der Teilenummer 173018, sowie eine Dichtung mit der Teilenummer 034308. Abb. 4b. Hinweis! Nach Arbeiten an einer Anschlussstelle, diese immer auf Dichtheit prüfen. Gasaustrittsgefahr! Der Hersteller übernimmt für den Gasaustritt an einer Anschlussstelle, an der zuvor hantiert wurde, keine Verantwortung. Elektrischer Anschluss (Abb. 5) Prüfen Sie, ob Spannung und Nennleistung des Geräts mit der elektrischen Installation übereinstimmen. Die Kochfelder werden mit Netzkabel mit oder ohne Stecker ausgeliefert. Es muss ein allpoliger Trennschalter mit mindestens 3 mm Kontaktabstand angebracht werden (außer bei Anschluss an eine frei zugängliche Steckdose). Mit Stecker ausgestattete Geräte dürfen nur in vorschriftsmäßig angebrachte, geerdete Steckdosen gesteckt werden. Das Gerät gehört zum Typ "Y": Das Zuleitungskabel darf nicht vom Benutzer, sondern nur vom Kundendienst ausgetauscht werden. Sowohl Kabeltyp als auch minimaler Querschnitt müssen berücksichtigt werden. Umstellung auf eine andere Gasart Wenn die einschlägigen Bestimmungen des jeweiligen Landes dies erlauben, kann dieses Gerät auf andere Gasarten umgestellt werden (siehe Typenschild). Die hierfür notwendigen Teile befinden sich im mitgelieferten Umbaukit (je nach Modell), das über den Kundendienst bezogen werden kann. Es müssen folgende Schritte befolgt werden: A) Austausch der Düsen der schnellen und mittelschnellen Brenner sowie der Sparbrenner des Kochfeldes (Abb. 6): - Die Roste, Deckel und Brennerkörper abnehmen. - Tauschen Sie die Düsen mit dem über unseren Kundendienst erhältlichen Schlüssel mit der Teilenummer 424699 aus, wobei besonders darauf zu achten ist, dass die Düse beim Herausnehmen oder Befestigen im Brenner nicht abbricht. Stellen Sie sicher, sie bis zum Anschlag eingedreht zu haben, um eine gute Abdichtung zu erreichen. Bei diesen Brennern muss keine Einstellung der Primärluft vorgenommen werden. B) Austausch der Doppelbrennerdüsen (Abb. 7) Die Einheit aus Glas und Profilen ist über ein Clip-Befestigungssystem mit dem restlichen Kochfeld verbunden. Zum Abnehmen des Komplexes aus Glas und Profilen wie folgt vorgehen: - Die Roste, Deckel und Brennerkörper abnehmen. Abb. 7a. - Durch Herausziehen der Schraube die Halteklammer Gerät-Möbel lösen. Abb. 7b. - Die Schrauben der Brenner lösen, Abb. 7c-7d und die Bedienknebel aus den jeweiligen Aussparungen herausziehen. Den bei unserem Kundendienst erhältlichen Demontagehebel, Teilenummer 483196, verwenden. Zum Lösen der vorderen Clip- Befestigung den Hebel in dem Bereich ansetzen, der in den Abbildungen 8 je nach Modell Ihres Kochfeldes markiert ist. Setzen Sie niemals den Hebel über Glaskanten an, die keine Profilleisten oder Rahmen haben! - Zum Lösen der hinteren Clip- Befestigung die Einheit aus Glasscheibe und Profilen entsprechend der Abb. 8. vorsichtig anheben. Austausch der Düse der äußeren Flamme (Abb. 9a): - Die Befestigungsschraube lösen, um den Luftflussregler freizulegen und somit zurückschieben zu können, damit die Hauptdüse leicht zugänglich ist. Abb. a1. - Die Düse der äußeren Flamme durch Drehung nach links abnehmen. Abb. a2-a3. - Die neue Düse der äußeren Flamme einschrauben. Abb. a3-a4, wie abgebildet II. - Den Abstand im Luftflussregler L2 gemäß dem Wert -Z- einstellen; Wert aus Tabelle II. Abb. a5. - Die Befestigungsschraube anziehen. Abb. a6. Austausch der Düse der inneren Flamme (Abb. 9b): - Das Teil M3 vom Gewindestück M2 abschrauben und dabei das Gewindestück in Gegenrichtung blockieren. - Die Zuleitung des Teils M2 herausziehen. Abb. b2. - Die Einheit M2-M4 von Teil M1 abbauen. Abb. b3-b4. - Die Düse der inneren Flamme M4 vom Teil M2 abschrauben. Abb. b5-b6. - Die neue Düse der inneren Flamme M4 einschrauben, wie abgebildet II. Abb. b6-b7. Die Montage sämtlicher Komponenten in umgekehrter Reihenfolge der Demontage vornehmen. Einstellung der Gashähne Drehen Sie die Bedienknebel auf die minimale Position. Ziehen Sie die Schalter der Gashähne ab. Abb. 10. Es wird ein innerer Dichtring aus flexiblem Gummi sichtbar. Es ist ausreichend, diese mit der Schraubenzieherspitze beiseite zu drücken, um an die Einstellschraube des Gashahns zu gelangen. Abb. 10a. Bauen Sie die Knebeldichtungen niemals aus. Wenn Sie nicht an die Bypass- Schrauben gelangen sollten, bauen Sie die Einheit aus Glasscheibe und Profilen aus, wie im folgenden Abschnitt beschrieben: “Austausch der Doppelbrennerdüsen” Abb. 7. Stellen Sie die minimale Gaszufuhr ein, indem Sie die Bypass-Schraube mit einem Schlitzschraubenzieher drehen. Je nach Gasart, auf die Sie umstellen , siehe Tabelle III, müssen entsprechende Schritte durchgeführt werden: A: die Kleinbranddüsen ganz anziehen. B: die Kleinbranddüsen bis zum korrekten Gasaustritt an den Brennern lockern: stellen Sie sicher, dass bei einer Umstellung des Bedienknebels von der maximalen auf die minimale Position, die Flamme nicht ausgeht und nicht zurückschlägt. C: die Kleinbranddüsen sollten von einem autorisierten Fachmann ausgetauscht werden. D: die Kleinbranddüsen nicht manipulieren. Es ist wichtig, dass alle Knebeldichtungen richtig angebracht sind, um die Dichtheit zu gewährleisten. Die Dichtungen sind für den fehlerfreien Betrieb des Geräts unerlässlich, da sie das Eindringen von Flüssigkeiten und Schmutz ins Geräteinnere verhindern. Stecken Sie die Bedienknebel wieder auf. Bauen Sie niemals die Achse des Gashahns aus (Abb. 11). Bei einer Störung sollte der komplette Gashahn ersetzt werden. Achtung! Bringen Sie den Aufkleber mit der umgestellten Gasart in der Nähe des Typenschildes an.

COUNTRIES/GASES GAS ADJUSTED MODEL TYPE

NATURGAS / GAS NATURAL /

MAAKAASU NATURGAS / Φυοικ_αεοιο /

NATURAL GAS / GAS METANO / GAS

NATURGAS / GAS NATURAL /

MAAKAASU NATURGAS / Φυοικ_αεοιο /

NATURAL GAS / GAS METANO / GAS

NATURGAS / GAS NATURAL /

MAAKAASU NATURGAS / Φυοικ_αεοιο /

NATURAL GAS / GAS METANO / GAS
