MANUAL DE UTILIZADOR EP726QT90E SIEMENS

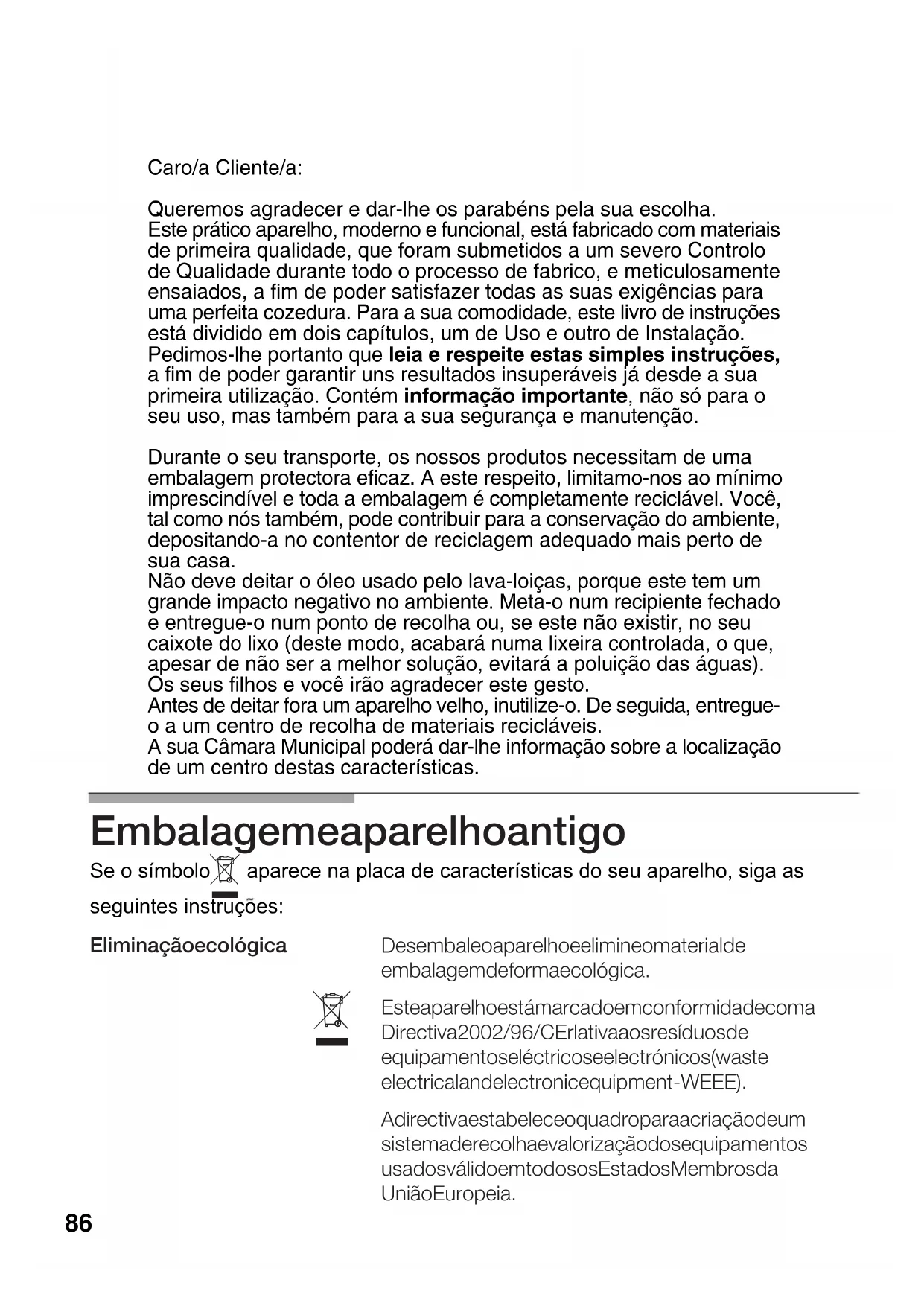

Se o símbolo aparece na placa de características do seu aparelho, siga as seguintes instruçoes: 4*45&." %& 3&$0-)" & 7"-03*;"A=0 %04 &26*1".&/504 86CONTENTS Avisos de Segurança Assim apresenta-se a Placa de Cozedura Queimador de Gás Diâmetros dos recipientes aconselhados Conselhos para cozinhar Normas de Uso para Cristal: Cozinhado Normas de Uso para Cristal: Limpeza e Conservação Situações anómalas Condições de Garantia Função despertador Programado Outras funções O visor digital

102Avisos de segurança Leia atentamente este Manual de uso para cozinhar neste aparelho de um modo eficaz e seguro. De acordo com a normativa vigente, a instalação e transformação de gás pode ser apenas realizada por um técnico autorizado oficialmente. Antes de instalar a sua nova placa de cozedura, verifique que as medidas estão correctas. países cujo símbolo aparece no aparelho; é necessário recorrer às instruções técnicas para a adaptação do É indispensável que o lugar onde está instalado o aparelho disponha do arejamento regulamentar em perfeito estado de uso. Não permita que o aparelho esteja exposto a fortes correntes de ar, porque os queimadores poderiam apagar- se. Este aparelho sai da fábrica regulado para o gás que se indica na placa de características. Se for necessário efectuar uma mudança do tipo de gás, avise o nosso serviço de assistência técnica. Não manipule o interior do aparelho. Se for necessário, avise o nosso serviço de assistência técnica. Guarde bem as instruções de uso e montagem, a fim de poder entregá-las em conjunto com o aparelho, no caso de ele mudar de dono. Não ponha em serviço um aparelho danificado. As superfícies dos aparelhos de aquecimento e cozedura aquecem durante o funcionamento. Por isso, aja com precaução. Mantenha as crianças sempre afastadas destes aparelhos.

para utilizado para fins comerciais ou profissionais. Este aparelho foi unicamente concebido utilização doméstica, não podendo, por isso, ser Este aparelho não pode ser instalado em iates ou caravanas. A garantia apenas será válida caso o aparelho seja mesmo às condições de utilização do país. utilizado correctamente e para os fins As seguintes instruções são válidas somente para os a que se destina.As gorduras ou os óleos excessivamente quentes podem inflamar-se com facilidade. Por isso, a preparação de comida com gorduras ou óleos, como por exemplo, as batatas fritas, deve ser sempre vigiada. Nunca deite água, se a gordura ou o óleo estiverem a arder. PERIGO DE QUEIMADURAS! Tape o recipiente para sufocar o fogo e desligue a zona de cozedura. Em caso de avaria, corte a alimentação de gás e de electricidade do aparelho. Para a sua reparação, avise o nosso serviço de assistência técnica. Não coloque recipientes deformados que tenham um comportamento instável sobre as placas e os queimadores, a fim de evitar que possam virar-se de forma acidental. Se uma torneira ficar presa ou engatada, não a force. Avise imediatamente o serviço técnico oficial, para que procedam à sua reparação ou substituição. Os gráficos representados neste livro de instruções sã orientativos. SE AS DISPOSIÇÕES EM QUESTÃO NÃO FOREM CUMPRIDAS, O FABRICANTE REJEITA TODO O TIPO DE RESPONSABILIDADE.

Não use máquinas que limpam a vapor na placa de cozedura há risco de choque eléctrico.

Este aparelho não se destina a ser utilizado por pessoas (incluindo crianças) cujas capacidades físicas, sensoriais ou mentais sejam reduzidas, ou que não possuam experiência ou conhecimentos, excepto se tiverem supervisão ou instruções relativas ao uso do aparelho disponibilizadas por uma pessoa responsável pela sua segurança.

Não deixe o aparelho a funcionar sem vigilância. Use o aparelho unicamente para a preparação de comida, nunca como aquecimento.Assim apresenta-se a placa de cozedura

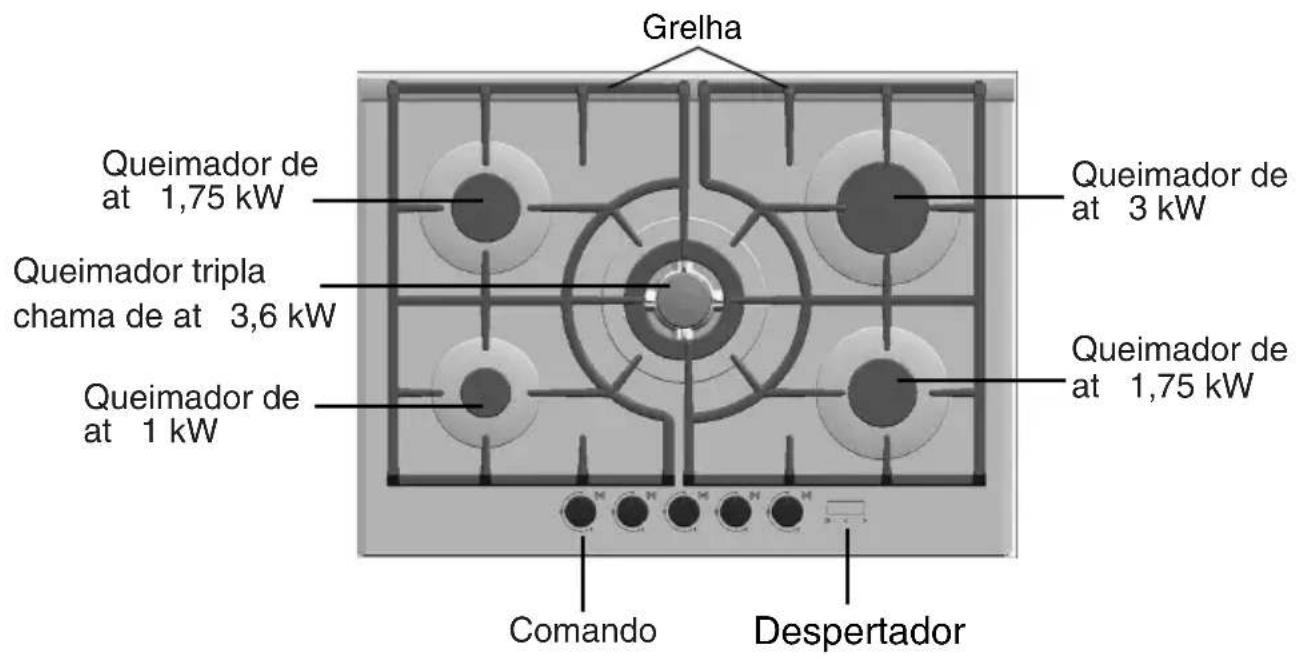

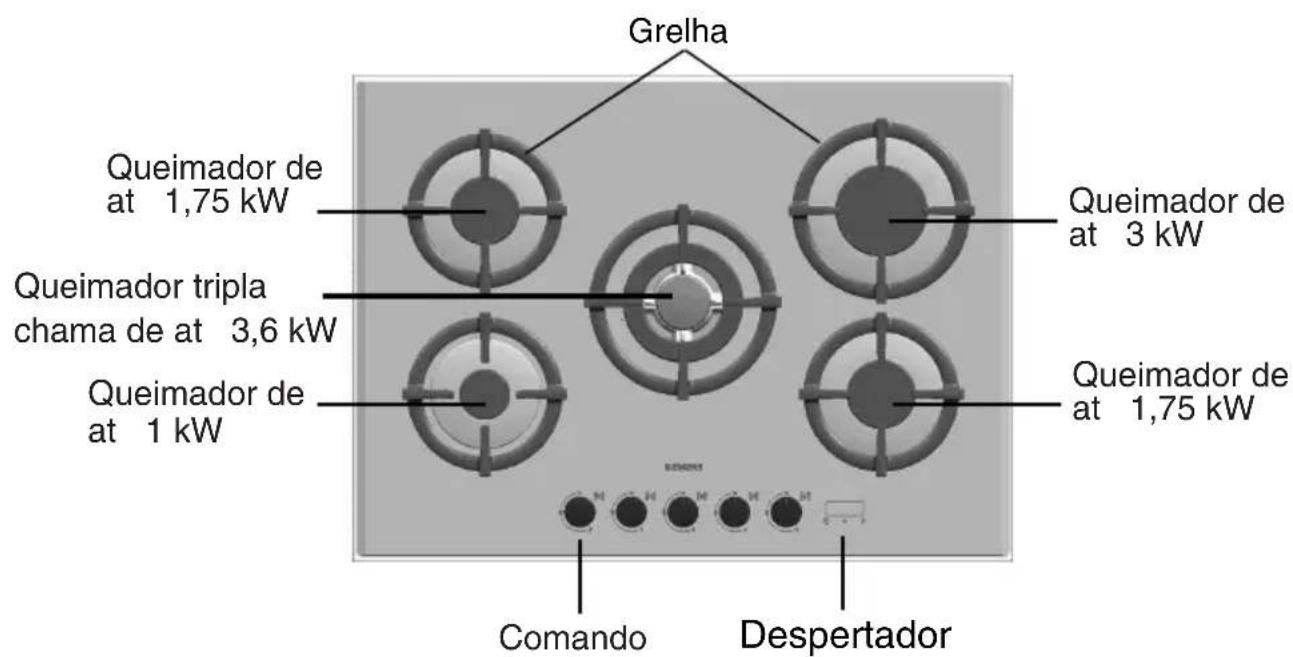

Grelha Grelha Comando Comando Despertador Despertador Queimador de até 3 kW Queimador de até 3 kW Queimador de até 1 kW Queimador de até 1 kW Queimador de até 1,75 kW Queimador de até 1,75 kW Queimador de até 1,75 kW Queimador de até 1,75 kW Queimador tripla chama de até 3,6 kW Queimador tripla chama de até 3,6 kWQueimadores de gás Cada comando de accionamento tem assinalado o Para acender um queimador, prima o comando do queimador escolhido e vire-o para o lado esquerdo, até à posição de ignição. Mantenha-o no máximo durante alguns segundos até o queimador se acender e solte- o, regulando depois a posição desejada. Se o queimador não se acender, repita a operação. Se a sua placa de cozedura não possuir nenhum tipo de ignição automática, aproxime algum tipo de chama (isqueiro, fósforos, etc.) ao queimador. Se as velas estiverem sujas, a ignição será defeituosa; mantenha a máxima limpeza. Efectue este trabalho com no caso dos queimadores se apagarem de forma operação, mas desta vez mantenha o comando premido Para apagar, vire o comando para o lado direito até à o sistema de ignição, isto é totalmente normal. A sua moderna e funcional placa de cozedura, dispõe de uns comandos progressivos que lhe permitem encontrar entre a chama máxima e a mínima, a regulação necessária. Consoante o modelo, a sua placa de cozedura pode dispor de um queimador de chama tripla, muito prático e cómodo para cozinhar com frigideiras grandes (tipo "paelha"), com um Wok chinês (todos os tipos de pratos asiáticos), etc. O uso do aparelho a gás produz calor e humidade no lugar onde está instalado. Deve certificar um bom arejamento da cozinha: mantenha abertos os orifícios de arejamento natural, ou instale um dispositivo de arejamento mecânico (extractor de fumos). Fig 1. queimador que controla. Fig. 1 posição . Ao realizar esta operação funcionará de novo

durante 10 segundos, aproximadamente. mantendo o comando premido até a ignição ter lugar, Se o seu fogão tiver queimadores que dispõem de e continue a premir durante alguns segundos com a chama já acesa. Se a ignição não se produzir, repita a uma escova pequena, tendo em conta que a vela não acidental, proceda à ignição do mesmo modo, mas válvulas de segurança, que impedem a saída de gás Após uma operação de 6 horas, o aparelho desliga-se deve sofrer impactos violentos. automaticamente. Rodar todos os manípulos de regulação para a posição de seguida pode ligar-se de novo o aparelho.O uso contínuo do seu aparelho pode exigir um arejamento adicional, como por exemplo a abertura de uma janela (sem provocar correntes de ar), ou o aumento da potência do arejamento mecânico, se existir. Diâmetro dos recipientes (cm) aconselhados Consoante o modelo:

QUEIMADOR MÍNIMOORECIPIENTE MÁXIMOORECIPIENTE

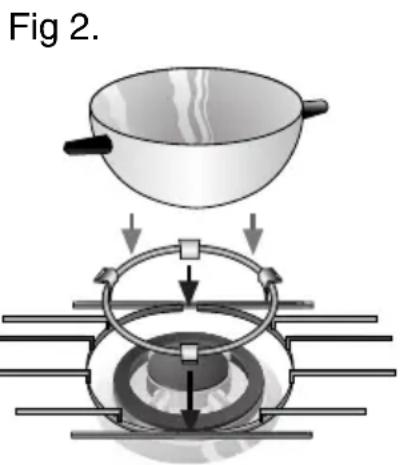

Chama tripla: 22 cm Rápido: 22 cm 26 cm Semi-rápido: 12 cm 20 cm Auxiliar: 10 cm 12 cm Dependendo do modelo, a sua placa de cozedura pode incluir um suplemento de grelha imprescindível, no queimador de chama tripla para recipientes com um diâmetro maior de 26 cm, grelhas para assar, caçarolas de barro e em todo o tipo de recipientes côncavos (Wok Em caso contrário, o serviço técnico da marca dispõe desta grelha suplementar, com o código 363300. Grelha para cafeteira: Dependendo do modelo, a sua placa de cozedura pode incluir um suplemento de grelha para cafeteira, exclusivamente para o queimador auxiliar, a ser usado com recipientes que tenham um diâmetro inferior a 10 cm. Em caso contrário, o serviço técnico da marca dispõe destas grelhas para cafeteira, com o código 184200. O fabricante declina qualquer responsabilidade derivada da não utilização ou da utilização incorrecta destas grelhas adicionais. Grelha auxiliar: ocorrendo sempre que há pó no meio ambiente, quando há um derrame de líquidos, etc. A produção de uma chama de cor laranja é normal, Fig 2. chinês, etc.) (Fig 2.) 92Estes conselhos são orientativos. Muito forte Forte Médio Lento Chama tripla Rápido Semi-rápido Auxiliar Conselhos para cozinhar: Ferver, Cozer, Assar, Dourar, Paelhas, Comida Asiática (Wok) Tornar a aquecer e manter quentes: pratos preparados, pratos cozinhados. Escalopes, Bifes, Omeletes, Fritos Arroz, molho branco, carne guisada Cozedura ao vapor: peixe verduras. Batatas ao vapor, verduras frescas, sopas, massas. Tornar a aquecer e manter: pratos cozihados e fazer estofados delicados. Cozer: guisados, arroz doce, caramelo. Descongelar e cozer lentamente: leguminosas, frutas, productos congelados Fazer/fundir: Manteiga, chocolate, gelatina. 93Função despertador O despertador é um relógio electrónico que serve paraprogramar a função de relógio de contagem decrescentee a função de relógio de cozedura para dois queimadoresda placa de cozedura.A função de relógio de contagem decrescente pode serusada independentemente de outras prestações. Talsignifica que pode ser programada mesmo que a placade cozedura esteja desligada.A função de relógio de cozedura pode ser usada paraapagar qualquer um dos queimadores da placa decozedura de forma automática.Você pode usar esta função para programar um períodode tempo de até 99 minutos. Esta prestação pode serefectuada independentemente de outras prestações. ORELÓGIO DE CONTAGEM DECRESCENTE NÃODESLIGA NENHUM QUEIMADOR.1. Toque uma vez no símbolo W. O visor mostrará a seguinte imagem 2. Toque nos símbolos < ou > nos 5 segundos seguintespara programar o tempo desejado.A contagem decrescente iniciar-se-á depois de poucossegundos.O visor mostrará sempre o tempo restante do primeiroprograma que vai terminar.Um sinal acústico ouve-se durante 30 segundos, é mostrado no visor.Toque em qualquer símbolo, o sinal acústico pára e ovisor apaga-se.Toque no símbolo W e altere o tempo utilizando < ou> nos 5 segundos seguintes.O novo período de tempo programado iniciar-se-á apósalguns segundos. Relógio de contagem decrescente Procedimento de programação Quando o tempo programado tiver terminado Alteração do tempo programado

94Toque no símbolo W e altere o tempo em 00 utilizando o símbolo < ou >. O indicador desaparece em poucos segundos ou mostrará o tempo restante do programa seguinte. O relógio de contagem decrescente não continua a trabalhar depois de um corte de energia eléctrica. Pode programar uma duração de até 99 minutos. Introduzir um determinado tempo para o queimador desejado. Quando o tempo desejado tiver terminado, o queimador apagar-se-á automaticamente. O queimador deve estar ligado.

1. Toque uma vez no símbolo

W. O visor mostrará a seguinte imagem

2. Toque uma segunda vez no símbolo W. O visor

mostrará durante um segundo a configuração da sua placa de cozedura 00. De seguida, toque no símbolo W para seleccionar o queimador desejado.

3. Uma vez seleccionado o queimador desejado, toque

nos símbolos < ou > nos 5 segundos seguintes para programar o tempo desejado. Pode programar, mediante esta sequência, qualquer queimador da sua placa de cozedura. SÓ PODERÁ

TER 2 QUEIMADORES PROGRAMADOS DE

CADA VEZ. O programa iniciar-se-á depois de poucos segundos ou ao seleccionar outro queimador. O visor mostrará sempre o tempo restante do primeiro programa que vai terminar. Cancelamento do programa Indicação Programação de um queimador para que se apague automaticamente. Relógio de cocção

95Quando o tempo programado tiver terminado, o queimador apaga-se, um sinal acústico soa durante 30 segundos, 00 é mostrado à direita no visor e à esquerda os pontos giram. Toque em qualquer símbolo, o sinal acústico pára e o visor apaga-se.

POSIÇÃO 0. Toque no símbolo W, seleccione o queimador e altere o tempo usando o símbolo < ou > nos 5 segundos seguintes. O novo período de tempo programado iniciar-se-á após alguns segundos. Toque no símbolo W, seleccione o queimador e altere o tempo em 00 utilizando o símbolo < ou >. O indicador desaparece em poucos segundos ou mostrará o tempo restante do programa seguinte. A função de temporizador não continua a trabalhar depois de um corte de energia eléctrica. Pode programar uma duração de até 99 minutos. Se quiser verificar os períodos de tempo programados, toque no símbolo W e poderá ver todos os programas. Quando o tempo programado tiver terminado Alteração do período de tempo programado Cancelamento do programa Indicações Outras funções

Bloqueio dos botões do temporizador Pressione o símbolo 0, pelo menos, durante 4 a seguinte mensagem ˜–. De seguida, o ecrã voltará a mostrar a informação dos programas. Se esta função estiver activada sempre que tocar em qualquer símbolo ouvirá um som e ˜– aparecerá no ecrã. Para desactivar o bloqueio, volte a pressionar o segundos. Será emitido um som e o ecrã mostrará símbolo 0, pelo menos, durante 4 segundos.A sua placa de cozedura possui um sistema de protecçãopara a electrónica do seu despertador. Quando seatingem temperaturas elevadas na parte electrónica dodespertador, o sinal H alterna-se com a informação dos programas em execução e os queimadorespermanecerão em funcionamento. Se a temperaturabaixar para níveis aceitáveis, o sinal H desaparecerá. Se a temperatura atingir os limites máximos admitidos,o seu despertador apagará todos os queimadores dasua placa de cozedura, como medida de protecção, eo visor mostrará, de forma alternada, o sinal H e os tempos restantes dos programas que estavam emexecução e que foram interrompidos. Os controlos ficarãobloqueados até que a temperatura baixe e atinja umnível aceitável. Espere uns minutos e volte a utilizar asua placa de cozedura.Se no seu despertador estiver a ser executado algumprograma e se houver uma falha no abastecimento deenergia eléctrica, como medida de protecção, apagar-se-ão os queimadores programados. Assim que oabastecimento de energia eléctrica for restabelecido, ovisor mostrará a mensagem P0. Para poder utilizar novamente o despertador, toque em qualquer um dossímbolos, o visor apagar-se-á e a sua placa de cozeduraestará pronta para ser programada.A mensagem P0 surge também na primeira vez queliga a sua placa de cozedura à rede eléctrica. Paracomeçar a utilizar o despertador, toque em qualquer umdos símbolos, o visor apagar-se-á e a sua placa decozedura estará pronta para ser programada.Sempre que cair água nos sensores, o sistema emiteum som.O sistema não funcionará se for manipulado com o dedohúmido. Protecção contra o excesso de temperatura Protecção contra a falha de energia eléctrica Indicações

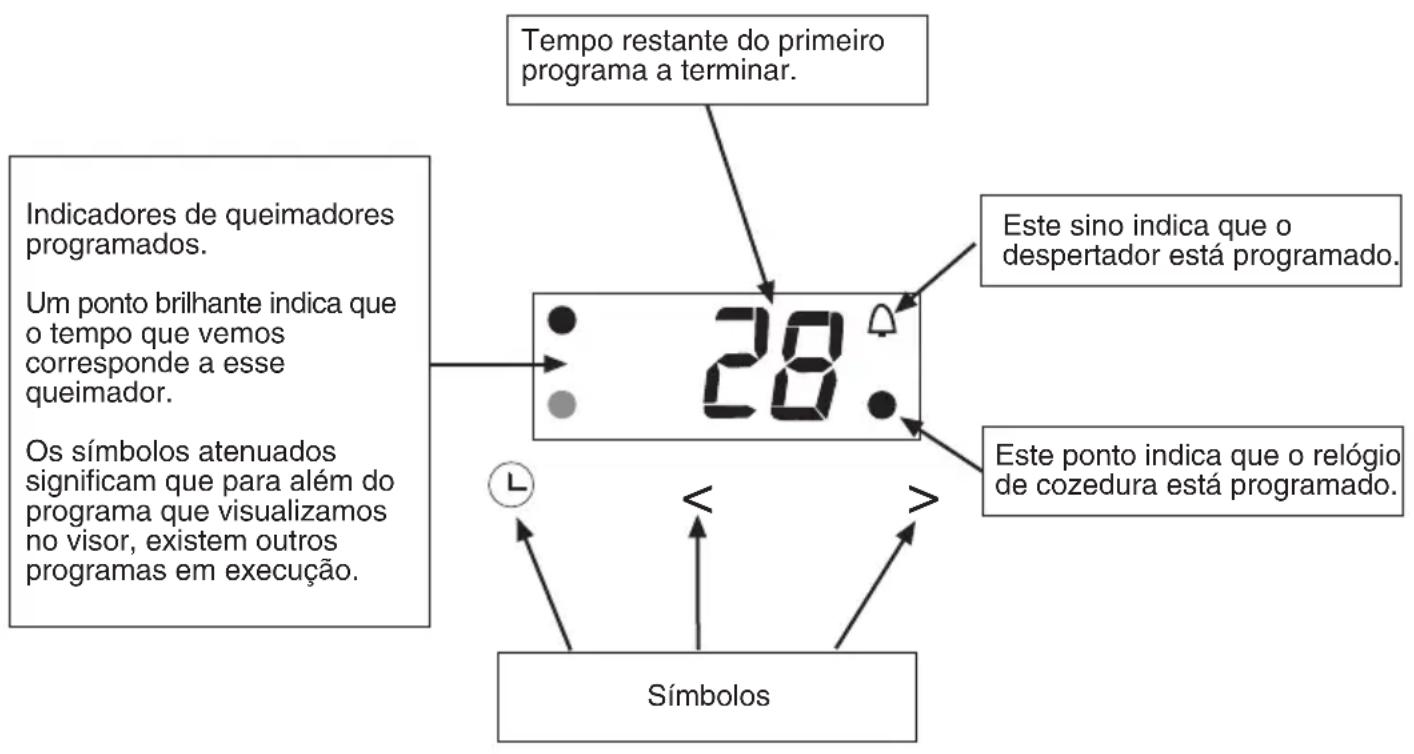

97O visor digital Mensagens no visor digital Este sino indica que odespertador está programado.Este ponto indica que o relógiode cozedura está programado.Indicadores de queimadoresprogramados.Um ponto brilhante indica queo tempo que vemoscorresponde a essequeimador.Os símbolos atenuadossignificam que para além doprograma que visualizamosno visor, existem outrosprogramas em execução.Tempo restante do primeiroprograma a terminar.Símbolos

contra o excesso de temperatura). Bloqueio dos botões do temporizador). Ligação do aparelho à rede eléctrica / Excesso de temperatura (ver Protecção Falha da rede eléctrica (ver Protecção Bloqueio dos botões do temporizador (ver contra a falha de energia eléctrica).Normas de uso en cristal: Cozinhado

Não use recipientes pequenos em queimadores grandes. A chama não deve tocar os laterais do recipiente. Não cozinhe sem tampa ou com esta deslocada, desperdiça-se parte da energia. Não use recipientes com fundos irregulares; prolongam o tempo de cozinhado e aumentam o consumo de energia. Não coloque o recipiente deslocado sobre o queimador, porque poderia virar-se. Não use recipientes de grande diâmetro nos queimadores situados perto dos comandos e que, depois de centrados no queimador, possam chegar a tocá-lo ou aproximar-se tanto que elevem a temperatura nessa zona e possam causar danos. Não use pesos excessivos nem dê pancadas na placa de cozedura com objectos pesados. Não utilice os queimadores ou fontes de calor para somente um recipiente. Evite a utição de pranchas de assado, caçarota de barro etc... prolongadamente a máxima potência Use sempre recipientes apropriados para cada queimador; deste modo, evitará um consumo excessivo de gás e sujar os recipientes. Ponha sempre atampa. Use somente tachos, frigideiras e caçarolas de fundo plano e grosso. Coloque o recipiente bem centrado sobre o queimador. Coloque o recipiente sobre a grelha. Maneje os recipientes com cuidado sobre a placa de cozedura. Asegure que as grehas e tampas dos queimadores están bem colocadas antes do seu uso Utilize a greha suplente no queimador de triple llama 99Normas de uso para cristal: Limpeza e conservaç ão: Por causa das altas temperaturas que devem aguentar a tampa do aro do seu queimador NORMAL, lime-as depois de cada uso um producto própio para aço inoxidavel. Depois de limpar as grelhas, seque-as completamente antes de tornar a cozinhar com elas. A presença de gotas de água ou zonas húmidas durante o começo da cozedura pode provocar eventuais pontos de deterioração do esmalte. Se as grelhas da sua placa de cozedura dispuserem de umas buchas de borracha, tenha cuidado quando as limpar, porque poderiam soltar-se e deixar a grelha desprotegida, o que por sua vez poderia dar azo a riscos na placa de cozedura. Tenha cuidado com as buchas das grelhas quando as limpa, porque poderiam soltar-se e riscar a cristal. NO SÍ Não utilize detergentes em pó, sprays para limpar fornos nem esponjas abrasivas que possam riscar o vidro. Nunca use objetos pontiagudos como esfregões metálicos ou facas para tirar restos de comida endurecida sobre a superfície Os grãos de areia, por exemplo procedente da verduras, tambem riscam a superfície do vidro. Para a conservação do vidro use uma esponja com água e sobão, mas só quando o aparelho estiver bem frio. Limpe a superficie do elemento aquecedor, quando tiver arrefecido, cada vez que outilize. Inclusive as pequenas sujidades queimam-se avando se torna a ligar. Para manter os queimadores e as grelhas limpos, estes devem ser limpos cada certo tempo submergindo-os em água com sabão e esfregando- os com uma escova não metálica, a fim dos orifícios e das ranhuras ficarem completamente livres e proporcionarem uma chama correcta. Seque as tampas dos queimadores sempre que elas se tenham molhado. Depois da limpeza e da secagem dos queimadores, certifique que as tampas estão bem colocadas sobre o difusor da chama do queimador.
