GEBRUIKSAANWIJZING EP726QT90E SIEMENS

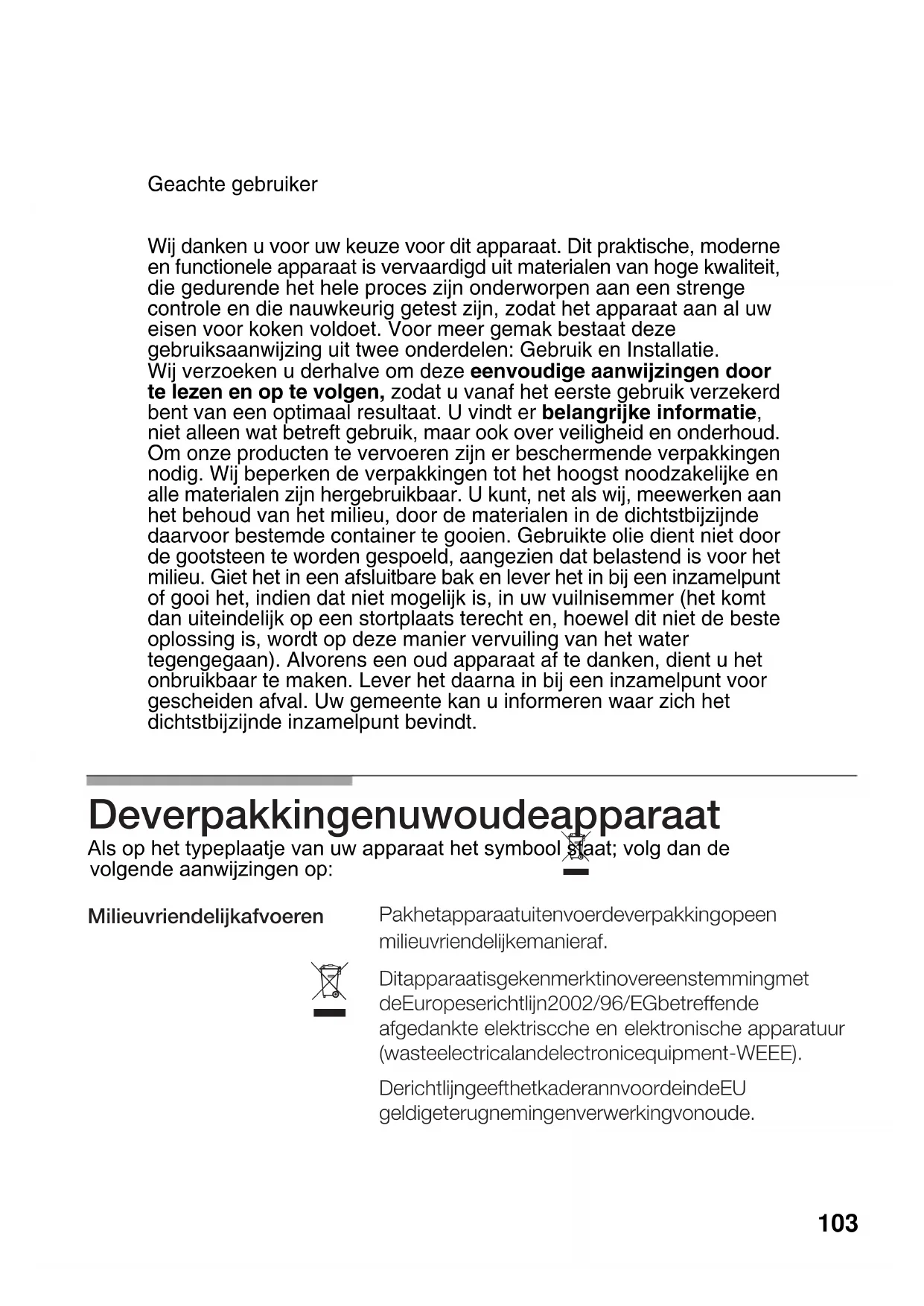

Als op het typeplaatje van uw apparaat het symbool staat; volg dan de volgende aanwijzingen op: 103INHOUD Waarschuwingen omtrent veiligheid Onderdelen van de kookplaat Gaspitten Geadviseerde diameter van de pan (cm) Kookadviezen Waarschuwingen voor het gebruik Koken Reiniging en onderhoud Storingen Garantievoorwaarden Functie Timer Programmering Andere functies Het digitaal display

115Waarschuwingen omtrent veiligheid Lees deze handleiding aandachtig door zodat u het apparaat op een goede en veilige manier kunt gebruiken. Volgens de geldende veiligheidsnormen, mag de installatie en omvorming voor ander gassoorten alleen worden uitgevoerd door officieel erkend personeel. Controleer, alvorens uw nieuwe kookplaat te installeren, of de afmetingen juist zijn. Dit apparaat mag niet worden aangesloten op een inrichting voor de afvoer van de verbrandingsproducten. De volgende aanwijzingen gelden alleen voor landen waarvan het symbool op het apparaat is aangegeven. Voor het aanpassen aan de landelijke gebruiksvoorwaarden dienen de technische aanwijzingen te worden opgevolgd. Op de plaats waar het apparaat komt te staan, moet een perfect werkende reglementaire ventilatie-inrichting aanwezig zijn. (Basisregels voor Installatie van Gas in Gebouwen BOE nr.281,24-11-93) Zorg ervoor dat het apparaat niet blootstaat aan luchtstromen: de gaspitten zouden anders kunnen doven. Dit apparaat is, als het van de fabriek komt, afgesteld op de manier die op het typeplaatje is weergegeven. Indien wijzigingen nodig zijn, dient u contact op te nemen met onze klantenservice. Sleutel niet aan de binnenkant van het apparaat.Neem zonodig contact op met de klantenservice. Bewaar de gebruiks- en installatievoorschriften, zodat u ze aan een eventuele volgende eigenaar kunt geven. Zet het apparaat niet aan indien het beschadigd is. Oppervlaktes van kachels of kooktoestellen worden warm als ze aanstaan. Wees daarom voorzichtig en zorg ervoor dat kinderen niet in de buurt komen.

Dit apparaat is enkel ontworpen voor professioneel gebruik hiervan is niet caravans. De garantie zal enkel geldig zijn wanneer het gebruik nageleefd werd huishoudelijk, het commercieel of toegelaten. Dit apparaat mag niet worden geïnstalleerd in jachten of waarvoor deze ontworpen werd.Gebruik het apparaat alleen voor het bereiden van voedsel en nooit als kachel. Vetten of oliën die oververhit zijn, zijn gemakkelijk ontvlambaar. U dient derhalve altijd voorzichtig te werk te gaan bij de bereiding van voedsel met vet of olie, zoals patat. Probeer brandend vet of olie nooit met water te blussen. GEVAARLIJK! Doe een deksel op de pan om het vuur te doven en zet de kookzone uit. Bij storingen dient u de gastoevoer te sluiten en de elektriciteit uit te schakelen. Bel in dat geval meteen onze bevoegde klantenservice, die het euvel kan verhelpen. Zet geen vervormde of instabiele pannen op de platen en gaspitten; deze kunnen omvallen Indien een kraan vast zit, dient u deze niet te forceren. Neem direct contact op met onze klantendienst, die de kraan kan repareren of vervangen. Tijdens het gebruik van uw kookplaat dient u te voorkomen dat luchtstromen of koude vloeistoffen in contact komen met het glas. Het glas kan hierdoor namelijk breken. De grafieken die in die boek staan afgebeeld, zijn slechts ter oriëntatie.

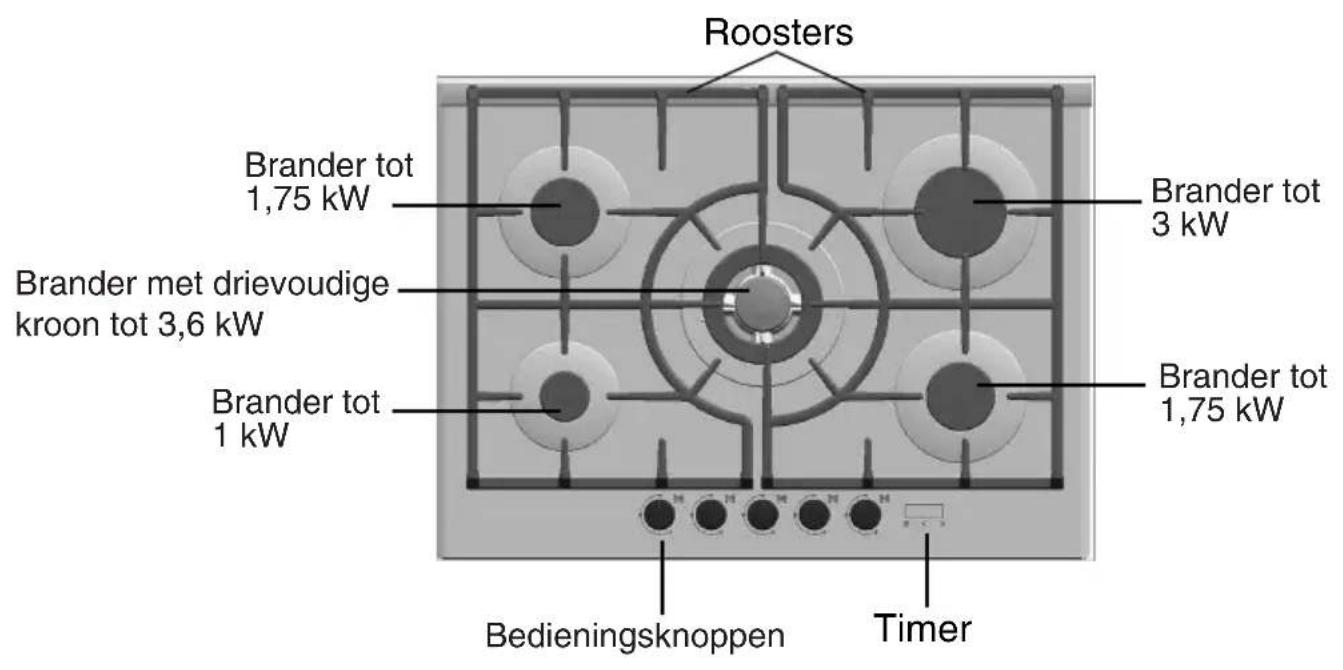

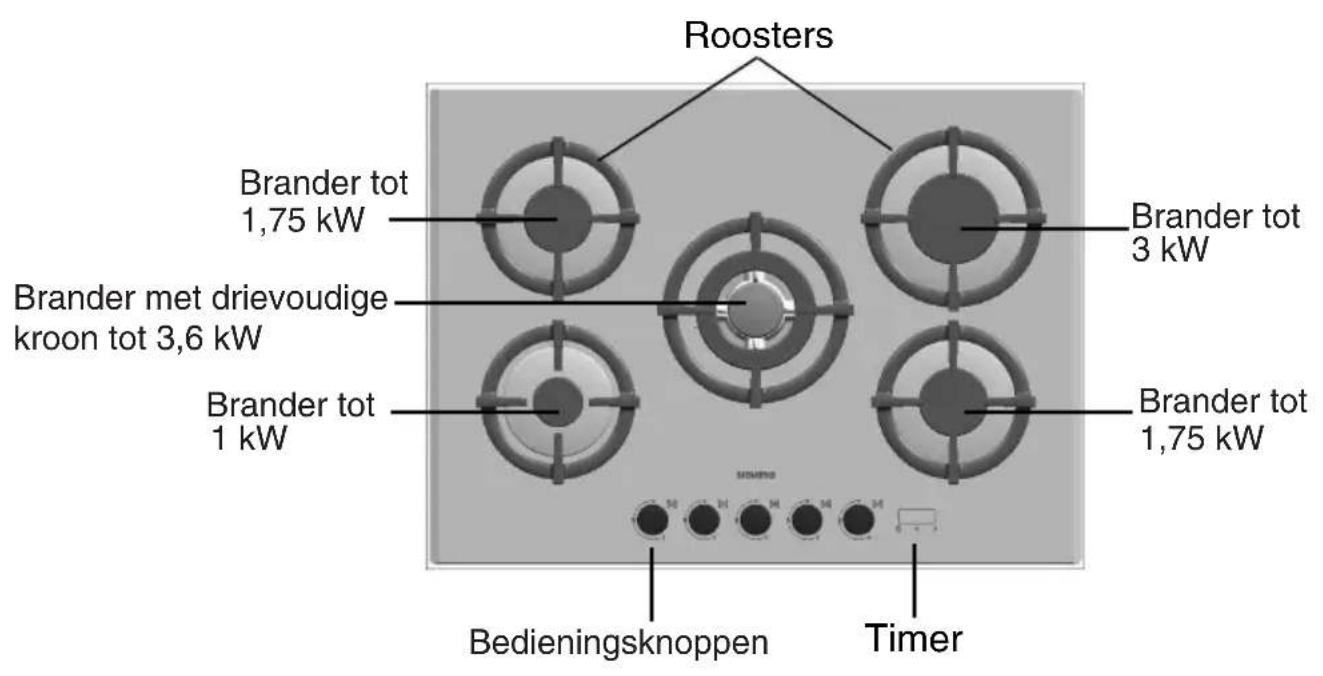

Gebruik geen stoomreinigers om de kookplaat te reinigen, aangezien er risico op elektrocutie bestaat. Dit apparaat is niet bestemd om te worden gebruikt door personen (met inbegrip van kinderen) waarvan de fysieke, sensoriële of mentale capaciteiten beperkt zijn of die onvoldoende ervaring of kennis hebben, behalve wanneer deze toezicht of instructies zouden hebben gehad inzake het gebruik van het apparaat door een persoon die verantwoordelijk is voor hun veiligheid. Zorg ervoor dat er tijdens het gebruik van het apparaat altijd toezicht is.Onderdelen van de kookplaat

Roosters Roosters Bedieningsknoppen Bedieningsknoppen Brander tot 1,75 kW Brander tot 1,75 kW Brander tot 1,75 kW Brander tot 1,75 kW Timer Timer Brander tot 3 kW Brander tot 3 kW Brander tot 1 kW Brander tot 1 kW Brander met drievoudige kroon tot 3,6 kW Brander met drievoudige kroon tot 3,6 kWGaspitten Bij iedere bedieningsknop die zich op het bedieningspaneel bevindt, is de desbetreffende gaspit Om een gaspit aan te zetten, dient u de overeenkomstige knop in te drukken en naar links te draaien, tot aan de ontstekingsstand. Houd enkele seconden vast, totdat de gaspit aangaat. Laat de knop daarna weer los en zet hem in de gewenste stand. Mocht de gaspit niet aangaan, verricht de handeling dan opnieuw. Indien uw kookplaat niet is voorzien van automatische ontsteking, dan dient de pit handmatig te worden aangestoken (met een aansteker, lucifers, etc.). Als de ontstekingsbougies niet schoon zijn, brandt de gaspit niet goed. Zorg er dus voor dat deze schoon zijn. Maak de bougies voorzichtig schoon met bijvoorbeeld een kleine borstel. Bij kookplaten die voorzien zijn van gaspitten met veiligheidskleppen, die ervoor zorgen dat de gastoevoer aangegaan nog enkele seconden worden vastgehouden. Mocht de gaspit niet aangaan, verricht de handeling dan nogmaals en houd de knop deze keer ongeveer 10 De gaspit gaat uit door de bedieningsknop naar rechts Deze moderne en functionele kookplaat is uitgerust met afstelbare kranen, waarmee de grootte van de vlam nauwkeurig kan worden afgesteld. Afhankelijk van het model, kan uw kookplaat voorzien zijn van een drievoudige vlam, die zeer praktisch is bij het koken met een paella-pan, wok (voor Aziatische gerechten) etc.. Bij gebruik van kookplaten met gas ontstaat warmte en vochtigheid. Zorg ervoor dat de keuken goed geventileerd is: houd de natuurlijke ventilatieopeningen open of zorg voor mechanische ventilatie (afzuigkap). Bij langdurig gebruik van het apparaat kan extra ventilatie nodig zijn: zet dan bijvoorbeeld het raam open (zorg ervoor dat het niet tocht) of zet de afzuigkap op een hogere stand. Afb. 1. aangegeven. Afb. 1. tot stand te draaien. Een oranjekleurige vlam is normaal en kan voorkomen wanneer er stof in de lucht aanwezig is, vloeistof gemorst is, enz.

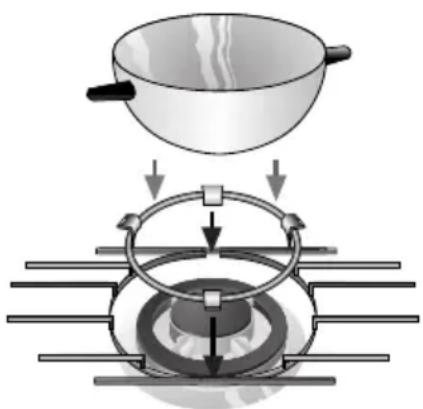

schakelt het apparaat vanzelf uit.. Draai de stopt als de pit per ongeluk uitgaat, gebeurt het aansteken seconden vast. Na een gebruiksduur van 6 uur bedienknevel op de -stand, dan kunt u het apparaat op dezelfde manier, maar moet de knop nadat de pit is weer inschakelen.Geadviseerde diameter van de pan (cm) Drievoudige kroon: 22 cm Snel: 22 cm 26 cm Half snel: 14 cm 20 cm Auxiliair: 12 cm 14 cm Afhankelijk van het model, kan er bij uw kookplaat een extra rooster zijn geleverd voor de gaspit met drievoudige kroon bedoeld voor pannen met een diameter van meer dan 26 cm, grilplaten, aardewerken en alle soorten niet het geval is, is dit rooster bij de klantendienst van het merk verkrijgbaar onder codenummer 363300. Rooster voor koffiepot: Afhankelijk van het model kan er bij uw kookplaat een rooster voor koffiepotten zijn geleverd. Deze is uitsluitend bestemd voor de auxiliair, voor potten met een doorsnede van minder dan 10 cm. Indien dit niet het geval is, is dit rooster bij de klantendienst van het merk verkrijgbaar onder codenummer 184200. De fabrikant stelt zich niet aansprakelijkheid voor schade die veroorzaakt is door oneigen gebruik van deze roosters of door het niet gebruiken ervan. Extra roosters: Afhankelijk van het model:

GASPIT MINIMALE Ø PAN MAXIMALE Ø PAN

Afb. 2. holronde pannen (Chinese wok, etc…) Afb. 2. Indien dit 109Deze adviezen zijn slechts ter oriëntatie Kookadviezen Aan de kook brengen, braden, aanbakken, paella, Aziatische gerechten (Wok) Opwarmen en warm houden van bereid voedsel, en kant-en-klare maaltijden. Schnitzel, biefstuk, omelet, gefrituurde gerechten Rijst, béchamelsaus, ragout Stomen: Vis, groente Gestoomde aardappelen, verse groente, stoofschotels, pasta Opwarmen en warm houden van bereide gerechten en verfijnde schotels. Koken: stoofschotels, rijstepap, caramel. Ontdooien en langzaam koken: peulvruchten, fruit, diepvriesproducten Smelten: boter, chocolade, gelatine. Zeer hoog - Hoog Gemiddeld Laag Drievoudige vlam Snel Half snel Auxiliair 110Functie timer De timer is een elektronische klok die dient om eenaftelklok en twee kookwekkers voor de branders van dekookplaat te programmeren.De aftelklok kan onafhankelijk van andere voorzieningengebruikt worden. Dit betekent dat deze kan wordengeprogrammeerd zelfs wanneer de kookplaatuitgeschakeld is.De kookwekkers kunnen worden gebruikt om eenwillekeurige brander van de kookplaat automatisch uitte schakelen.U kan deze functie gebruiken om een tijd teprogrammeren tot 99 minuten. Deze voorziening kanworden gebruikt onafhankelijk van andere voorzieningen.DE AFTELKLOK SCHAKELT GEEN BRANDER UIT.1. Tik eenmaal het symbool W aan. Het display zal onderstaande afbeelding weergeven 2. Tik de symbolen < of > aan binnen de 5 secondenom de gewenste tijd te programmeren.Het aftellen zal na enkele seconden aanvangen. Hetdisplay geeft altijd de resterende tijd aan van het eersteprogramma dat zal beëindigen.Een akoestisch signaal weerklinkt gedurende30 seconden, 00 wordt getoond op het display. Tik een willekeurig symbool aan en het akoestisch signaalstopt en het display wordt uitgeschakeldTik het symbool W aan en wijzig de tijd door < of > te gebruiken binnen de 5 seconden.De nieuwe geprogrammeerde tijd zal starten naenkele seconden. Aftelklok Programmerings- proces Wanneer de geprogrammeerde tijd verstreken is Wijzigen van de geprogrammeerde tijd

111Tik het symbool W aan en wijzig de tijd in door het symbool 00 < of > te gebruiken. De indicator verdwijnt na enkele seconden of toont de resterende tijd van het volgende programma. De aftelklok wordt niet voortgezet na een stroomonderbreking. U kan een duur tot 99 minuten programmeren. Een bepaalde tijd invoeren voor de gewenste brander. Wanneer de geprogrammeerde tijd verstreken is, wordt de brander automatisch uitgeschakeld. De brander dient ingeschakeld te zijn.

1. Tik eenmaal het symbool W aan. Het display zal

onderstaande afbeelding weergeven

2. Tik het symbool W een tweede maal aan. Het display

zal gedurende een seconde de configuratie van uw kookplaat weergeven 00 . Tik vervolgens het symbool aan W om de gewenste brander te selecteren.

3. Tik, na het selecteren van de gewenste brander, de

symbolen < of > aan binnen de 5 seconden om de gewenste tijd te programmeren. U kan met deze volgorde een willekeurige brander van uw kookplaat programmeren. U KAN SLECHTS 2 BRANDERS TEGELIJK PROGRAMMEREN. Het programma start na enkele seconden of bij het selecteren van een andere brander. Het display geeft altijd de resterende tijd aan van het eerste programma dat zal beëindigen. Annuleren van het programma N.B. Programmeren van een brander opdat deze automatisch uitschakelt. De Kookwekker

112Wanneer de geprogrammeerde tijd verstreken is,schakelt de brander uit, weerklinkt een akoestisch signaalgedurende 30 seconden, 00 wordt rechts op het displayweergegeven en links draaien de punten .Tik een willekeurig symbool aan en het akoestisch signaalstopt en het display wordt uitgeschakeld.DRAAI DE KNOP TOT STAND 0 VAN DE BRANDERSDIE UITGESCHAKELD WERDEN DOOR DE TIMER.Tik het symbool W aan, selecteer de brander en wijzig de tijd, gebruik hiervoor het symbool < of > binnen de5 seconden.De nieuwe geprogrammeerde tijd zal starten na enkeleseconden.Tik het symbool W aan, selecteer de brander en wijzigresterende tijd van het volgende programma.De timerfunctie wordt niet voortgezet na eenstroomonderbreking.U kan een duur tot 99 minuten programmeren.Indien u de geprogrammeerde tijden wenst te controleren,tik dan het symbool W aan om alle programma's te zien. Wanneer de tijd die geprogrammeerd is verstreken is Wijzigen van de tijd die geprogrammeerd is Annuleren van het programma N.B. Andere functies

indicator verdwijnt na enkele seconden of toont dede tijd 00 door het symbool < of > te gebruiken. De Vergrendeling van de knoppen van de timer Druk gedurende ten minste 4 seconden op het ˜–. Vervolgens toont verschijnt onderstaand bericht het display opnieuw de informatie van de programma's. Indien, wanneer deze functie geactiveerd is, een ander symbool aangeraakt wordt, klinkt een pieptoon en verschijnt ˜–op het display.Druk, om de knopvergrendeling te deactiveren, nogmaals ten minste 4 seconden lang op het symbool 0. Er klinkt een pieptoon en op het display symbool 0.Uw kookplaat is uitgerust met een beveiligingssysteemvoor de elektronica van uw timer. Wanneer hogetemperaturen bereikt worden in de elektronica van detimer, wordt het bericht H afgewisseld met de informatie van de programma's die uitgevoerd worden en debranders blijven in werking. Indien de temperatuur daalttot aanvaardbare niveaus, verdwijnt het bericht H. Indien de temperaturen de toegestane maximumwaardenbereiken, schakelt uw timer alle branders van uwkookplaat uit als beveiligingsmaatregel en het displaytoont afwisselend het bericht H en de resterende tijden van de programma's die uitgevoerd werden en diestopgezet werden. De controles blijven vergrendeld totde temperatuur daalt en aanvaardbare niveaus bereikt.Wacht enkele minuten en gebruik uw kookplaat opnieuw.Indien op uw timer een programma uitgevoerd wordt eneen storing optreedt in de elektriciteitsvoorziening, wordenals beveiligingsmaatregel, de geprogrammeerde brandersuitgeschakeld. Zodra de elektriciteitsvoorziening hersteldis, toont het display het bericht P0. Tik, om de timer opnieuw te kunnen gebruiken, een willekeurig symboolaan en het display wordt uitgeschakeld en uw kookplaatis klaar voor programmering.Het bericht P0 wordt ook weergegeven de eerste keerdat u uw kookplaat aansluit op het verdeelnet. Tik, omde timer te starten, een willekeurig symbool aan en hetdisplay wordt uitgeschakeld en uw kookplaat is klaar omte worden geprogrammeerd.Wanneer water valt op de sensoren, zendt het systeemgefluit uit.Het systeem werkt niet indien het aangeraakt wordt meteen vochtige vinger. Beveiliging tegen te hoge temperatuur Beveiliging tegen storing in de elektriciteits- voorziening N.B.

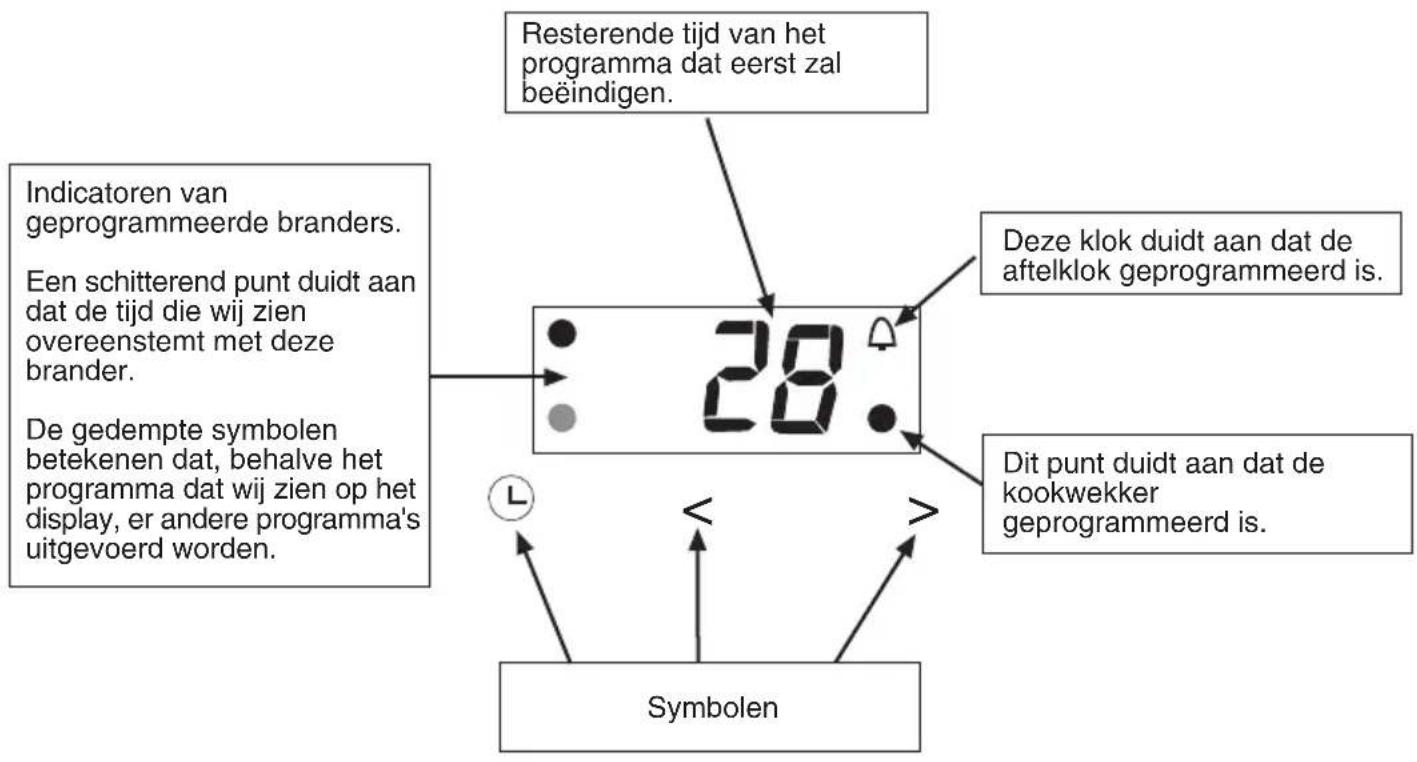

114Het digitaal display Berichten op het digitaal display Deze klok duidt aan dat deaftelklok geprogrammeerd is.Dit punt duidt aan dat dekookwekkergeprogrammeerd is.Indicatoren vangeprogrammeerde branders.Een schitterend punt duidt aandat de tijd die wij zienovereenstemt met dezebrander.De gedempte symbolenbetekenen dat, behalve hetprogramma dat wij zien op hetdisplay, er andere programma'suitgevoerd worden.Resterende tijd van hetprogramma dat eerst zalbeëindigen.Symbolen

Te hoge temperatuur (zie Bescherming tegen Vergrendeling van de knoppen van de timer (zie Vergrendeling van de knoppen van de timer). Aansluiting van het apparaat op het stroomnet / Storing van het stroomnet (zie Bescherming te hoge temperatuur). tegen storing in de stroomvoorziening).Waarschuwingen voor het gebruik Koken Gebruik geen kleine pannen op grote gaspitten. De vlam mag de zijkant van de pan niet raken. Zorg er bij het koken voor dat de deksel correct op de pan zit. Zo wordt er geen energi verspild. Gebruik geen pannen met onregelmatige onderkant. De kooktijd wordt hierdoor verlengd en u verspilt energi. Gebruik altijd pannen die die geschikt zijn voor de brander. Op deze manier bespaart u gas en komen er geen brandplekken op de pannen. Doe altijd een deksel op de pan. Gebruik alleen pannen met een egale en dikke bodem. Plaats de pan niet scheef op de gaspit, de pan kan omvallen. Plaats de pan niet midden op de gaspit. Gebruik geen grote pannen op de gaspitten die zich dicht bij de draaiknoppen bevinden. Als deze midden op de pit staan zouden ze in aanraking kunnen komen met de knoppen, waardoor er door de warmte schade kan ontstaan. Plaats de pan op het rooster Controleer voor het gebruik of de roosters en hoedjes van de branders op de juiste wijze zijn geplaatst. Zet de pannen miet direct op de branders. Zorg ervoor dat de pan niet te zwaar is en zet zware voorwerpen niet hard op de kookplaat neer. Gebruik maar één pan per brander. Maak op de drievoudige pit gebruik van het extra rooster. Waarschuwingen voor koken

Gebruik geen twee gaspitten of warmtebronnen voor één pan. Zet grilplaten, aardewerken potten, etc... niet te lang op de hoogste stand. Zet de pannen voorzichtig op de kooplaat. 116Regels voor Glas: Door de hoge temperaturen waaraan de ringvormige deksel van de drievoudige Droog de roosters na het schoonmaken goed af alvorens weer te gaan koken. Druppels water of natte gedeeltes kunnen bij het koken schade veroorzaken aan het glazuur. Wees bij het schoonmaken voorzichtig met de voetjes van de roosters. Deze zouden kunnen loslaten, waardoor het rooster bij een volgend gebruik krassen op de glasplaat kan veroorzaken. Gebruik geen poedervormigeschoonmaakmiddelen,reiniginssprays voor ovensof schuursponzen. Dezekunnen krassen op het glasmaken.Gebruik voor hetonderhoud van het glaseen spons met zeepsop,maar alleen als hetapparaat koud is.Gebruik geen puntigevoorwerpen zoalsmetaalsponzen of messenom aangekoekte etenswarente verwijderen.Maak het oppervlak vanhet verwarmingselementna elk gebruik schoon,als het afgekoeld is.Zelfs kleine vuilrestenkunnen aanbranden bijeen volgend gebruik. Omde branders en deroosters in goede staatte behouden dienen dezeregelmatig te wordengereinigd door ze onderte dompelen in zeepsopen ze met een nietmetalen spons schoon temaken. Op deze manierblijven de openingen engleuven schoon en vrij,zodat de vlam correctkan braden Droog debovenkant van debranders en de roostersaf als ze nat zijngeworden.Gebruik geen messen,metaalsponzen en dergelijkeom de verbinding van hetglas met de sierstrippen, debranders. Of de profielen vande metales sierstrippenschoon te mekenZorg er na hetschoonmaken en drogenvan de gaspitten voor datde hoedjes goed op devlamverdeler wordengeplaatst.het glas, aangezien er anderskrassen kunnen ontstaan.Vermijd, eveneens dat erharde of puntige voorwerpenop het glas vallen. Stoot niettengen de kookplaat aan. Reiniging en onderhoud

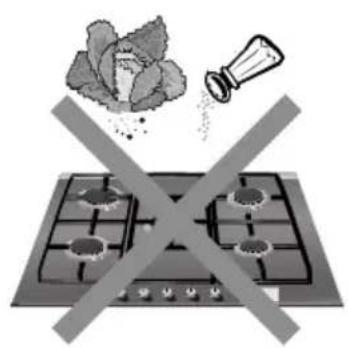

Zandkorrels, die bijvoorbeeldafkomstig zijn van groente,kunnen krassen op hetglazen oppervlak maken

vlam en de roestvrij stalen gedeeltes zoals: de zone daarom heen, Schuif de pannen niet over branders, etc... zijn blootgesteld, kunnen deze ter zijner tijd verkleuren. Dit is een normaal verschijnsel. Maak ze na ieder gebruik schoon met een voor roestvrij staal geschikt product.Storingen ...als de elektriciteit uitvalt? - De zekering is kapot - Een zekering of differentieel kan zijn doorgeslagen. - Controleer in de meterkast of een zekering of een differentiaal is doorgeslagen. - Misschien zitten er etensresten of resten van schoonmaakmiddelen tussen de bougies en de gaspitten. - Maak de hoedjes van de gaspit de bougies goed droog. - De gaspitten zijn nat ... als de vlam van de pitten niet gelijkmatig is? - De verschillende onderdelen van de gaspit zijn niet goed geplaatst. - Plaats alle onderdelen op de juiste wijze. ... als er geen gastoevoer is of als de gastoevoer niet normaal is? - De openingen van de gastoevoer zijn niet schoon. - De gastoevoer is gesloten doordat de tussenkranen dicht zijn. - Draai eventuele tussenkranen open. ... als het in de keuken naar gas ruik? - Er staat een gaskraan open. - Mogelijk lek in de aansluiting aan de gasfles. - Controleer dit. - Controleer of de aansluiting goed is. Wat is er aan de hand Mogelijke oorzaak Oplossing - De ruimte tussen de bougie en de gaspitten dient goed te worden gereinigd. Het is niet altijd nodig om de klantenservice te bellen. In veel gevallen kunt u de storing zelf verhelpen. In de onderstaande tabel vindt u enkele adviezen. Belangrijk: Alleen erkend personeel van onze Klantenservice is bevoegd voor het verrichten van werkzaamheden aan gas en elektriciteit. ... de aansteking van de verschillende braders niet goed werkt? -De knop is niet lang genoeg. Ingedrukt. - De openingen van de gastoevoer van de branders zijn niet schoon. - Houd de knop, als de gaspit aan is, nog enkele seconden vast. -Maak deze opening van de gastoevoer van de branders schoon. - Indien het gas afkomstig is uit een gasfles, kan het zijn dat deze leeg is. -Vervang de lege gasfles door een volle. - Maak deze opening gastoevoer van de branders schoon. ...als de elektrische ontsteking niet werkt? - De hoedjes van de gaspitten zijn niet juist geplaatst. -Controleer of de hoedjes goed zijn geplaatst. - Controleer de zekering in de meterkast en vervang deze zonodig. 118Garantievoorwaarden De garantievoorwaarden die voor dit apparaat gelden zijn vastgesteld door de vertegenwoordiging van ons bedrijf in het land waar u het apparaat heeft gekocht. Uw leverancier kan u hierover desgewenst meer informatie verschaffen. Om gebruik te kunnen maken van de garantie dient u altijd uw koopbon te laten zien. Recht op wijzigingen voorbehouden. Indien u contact opneemt met onze Technische Dienst, vermeld dan: E - NR FD Deze aanwijzingen zijn aangegeven op het typeplaatje van uw apparaat. U vindt deze onderaan op uw kookplaat.
