MANUAL DE UTILIZADOR EG20358NL SIEMENS

[de] Gebrauchsanleitung .....
[en] Instruction manual .....
[es] Instrucciones de uso ....15
[fr] Notice d'utilisation .....21
[it] Istruzioni per l'uso .....27
[nl] Gebruiksaanwijzing .....33
[pt] Instruções de serviço ...39
[tr] Kullanma kılavuzu .....45

Placa de cozinhar a gás

Ankastre Gazli Ocak

SIEMENS

EG20158EU

EG20358NL

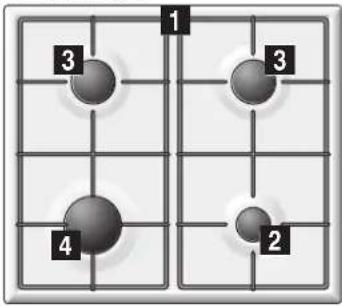

1 3 3 4 2

1 Rost

2 Queimador auxiliar de até 1 kW

1 Izgaralar

3 Queimador semi-rápido de até 1,75 kW

4 Queimador rápido de até 3 kW

Recipientes apropiados....18

Recipientes apropiados

Indicações de segurança....39

O novo aparelho 41

Acessórios....41

Possíveis combinações.... 41

Queimadores a gás 41

Acender um queimador....41

Sistema de segurança.... 41

Apagar um queimador....41

Níveis de potência....41

Protecção contra o sobreaquecimento.... 41

Advertências 42

Recomendações para cozinhados 42

Recipientes para cozinhados....42

Recipientes apropriados 42

Advertências para utilização....42

Limpeza e manutenção....43

Limpeza 43

Manutenção ....43

Solucionar anomalias ....43

Serviço de assistência técnica ....44

Condições de garantia 44

Embalagem e aparelhos utilizados....44

Eliminação ecológica.... 44

Obtenha mais informações relativas a produtos, acessórios, peças sobresselentes e Assistência Técnica na Internet:

www.siemens-home.com e na loja Online:

⚠ Indicações de segurança

Leia atentamente estas instruções. Só assim poderá manusear o aparelho de forma eficaz e segura. Conserve as instruções de uso e de instalação e entregue-as juntamente com o aparelho se este mudar de dono.

O fabricante fica isento de qualquer tipo de responsabilidade caso não se cumpram as disposições deste manual.

As imagens apresentadas ao longo das instruções servem apenas para orientação.

Não retire o aparelho da embalagem de protecção até ao momento de ser encastrado. Se observar algum dano no aparelho, não o ligue. Entre em contacto com o nosso Serviço de Assistência Técnica.

Este aparelho corresponde à classe 3, segundo a norma EN 30-1-1 para aparelhos a gás: aparelho encastrado num móvel.

Antes de instalar a sua nova placa de cozedura, certifique-se de que segue todas as instruções de montagem durante a instalação.

Este aparelho não pode ser instalado em iates ou caravanas.

Este aparelho deve ser apenas utilizado em locais com uma ventilação adequada.

Este aparelho não foi previsto para ser utilizado com um temporizador externo ou um telecomando externo.

Todos os trabalhos de instalação, ligação, regulação e adaptação a outros tipos de gás devem ser efectuados por um técnico autorizado, respeitando todas as regulamentações e legislação aplicáveis, bem como o estipulado pelas empresas locais fornecedoras de gás e electricidade. Deve prestar particular atenção às disposições aplicáveis relativamente à ventilação.

Este aparelho vem adaptado da fábrica para o tipo de gás indicado na placa de características. Caso seja necessário alterar o tipo de gás, consulte as instruções de montagem. Recomenda-se chamar o nosso Serviço de Assistência Técnica para a adaptação a outros tipos de gás.

Este aparelho foi unicamente concebido para utilização doméstica, não podendo, por isso, ser utilizado para fins comerciais ou profissionais. Utilize o aparelho unicamente para cozinhar, nunca como aparelho de aquecimento. A garantia apenas será válida caso o aparelho seja utilizado correctamente e para os fins a que se destina.

O aparelho foi concebido para ser utilizado até a uma altitude de 2000 metros acima do nível do mar, no máximo.

Não deixe o aparelho a funcionar sem vigilância.

Não utilize tampas ou barreiras de protecção, para crianças, que não sejam recomendadas pelo fabricante da placa de cozedura. Podem provocar acidentes, por

ex. devido ao sobreaquecimento, ignição ou libertação de fragmentos de materiais.

Este aparelho pode ser usado por crianças com mais de 8 anos e por pessoas com limitações físicas, sensoriais ou mentais ou com pouca experiência ou conhecimentos, se estiverem sob vigilância de uma pessoa responsável pela sua segurança ou tiverem sido instruídas acerca da utilização segura do aparelho e tiverem compreendido os perigos decorrentes da sua utilização.

As crianças não devem brincar com o aparelho. As tarefas de limpeza e manutenção por parte do utilizador não devem ser efectuadas por crianças, a não ser que tenham mais de 8 anos e estejam sob vigilância.

As crianças menores de 8 anos devem manter-se afastadas do aparelho e do cabo de ligação.

Perigo de deflagração!

A acumulação do gás que não é queimado, num espaço fechado, pode causar deflagração. Não submeta o aparelho a correntes de ar. Os queimadores poderiam apagar-se. Leia atentamente as instruções e advertências relativas ao funcionamento dos queimadores a gás.

Perigo de intoxicação!

A utilização de um aparelho de cozedura a gás produz calor, humidade e produtos de combustão no local onde está instalado. Garanta uma boa ventilação na cozinha, especialmente enquanto a placa de cozedura estiver em funcionamento: mantenha as aberturas de ventilação natural abertas ou instale um dispositivo de ventilação mecânica (campânula com exaustor). A utilização intensa e prolongada do aparelho pode requerer uma ventilação complementar ou mais eficaz: abra uma janela ou aumente a potência da ventilação mecânica.

Perigo de queimaduras!

As zonas de cozedura e zonas adjacentes aquecem muito. Nunca toque nas superfícies quentes. Mantenha as crianças com menos de 8 anos afastadas do aparelho.
- Quando a garrafa de gás de petróleo liquefeito (GPL) não está na vertical, pode passar propano/butano líquido para o aparelho, podendo originar labaredas intensas nos queimadores. Os componentes poderão ser danificados e,

com o tempo, deixar de vedar corretamente, permitindo a saída descontrolada de gás. Qualquer destas situações pode provocar queimaduras. Coloque sempre garrafas de GPL na posição vertical.

Perigo de incêndio!

• As zonas de cozedura aquecem muito. Não coloque objectos inflamáveis sobre a placa de cozedura. Não deixe objectos sobre a placa de cozedura.
• Não armazene nem utilize produtos químicos corrosivos, vapores, materiais inflamáveis ou produtos não alimentares por baixo deste electrodoméstico, nem perto dele.
  As gorduras ou óleos sobreaquecidos são facilmente inflamáveis. Não se ausente enquanto estiver a aquecer gorduras ou óleos. Se se inflamarem, não apague o fogo com água. Cubra o recipiente com uma tampa para apagar o fogo e desligue a zona de cozedura.

Perigo de lesões!

• Os recipientes que apresentem danos, com um tamanho inadequado, que ultrapassem as margens da placa de cozedura ou que estejam mal posicionados, podem provocar graves lesões. Tenha em consideração as recomendações e advertências relativas aos recipientes para cozinhados.
• Em caso de avaria, corte a alimentação eléctrica e o fornecimento de gás do aparelho. Para proceder à reparação, recorra ao nosso Serviço de Assistência Técnica.
• Não manipule o interior do aparelho. Setal for necessário, recorra ao nosso Serviço de Assistência Técnica.
  Se algum dos comandos não rodar, não o force. Contacte imediatamente o Serviço de Assistência Técnica para proceder à reparação ou substituição.

Não utilize máquinas de limpeza a vapor para limpar o aparelho.

O novo aparelho

Na página 2 encontra uma vista geral do seu aparelho, assim como a potência dos queimadores.

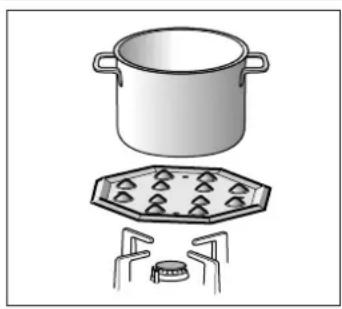

Acessórios

Os acessórios seguintes podem ser adquiridos através do Serviço de Assistência Técnica:

Este acessório foi desenhado para reduzir o nível de calor na potência mínima.

Colocar o acessório directamente sobre a grelha com as saliências para cima, nunca directamente sobre o queimador. Colocar o recipiente centrado sobre o acessório.

Código

HZ298105 Simmer Plate

O fabricante não se responsabiliza caso não utilize estes acessórios ou o faça de forma inadequada.

Possíveis combinações

Placa de cozedura Forno
EG20158EU	HV33AB520
EG20358NL	HV23AB510

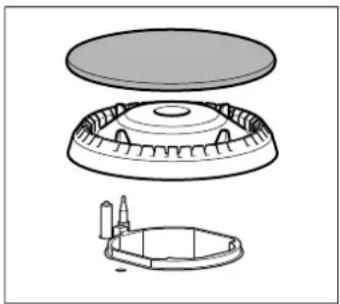

Queimadores a gás

Cada comando de accionamento mostra o queimador que controla.

Para um funcionamento correcto do aparelho é importante certificar-se de que as grelhas e todas as peças dos queimadores estão correctamente colocadas. Não troque as tampas dos queimadores.

Acender um queimador

Pressione e rode o comando correspondente ao queimador seleccionado, no sentido contrário aos ponteiros do relógio, até à posição pretendida.

Se o queimador não se acender, espere pelo menos um minuto antes de tentar acendê-lo novamente.

Sistema de segurança

Todas as zonas de cozedura têm um dispositivo de segurança (termopar).

termopar bu gia

No caso de o queimador se apagar durante o funcionamento (p. ex., devido a uma corrente de ar), o aparelho volta a ligar automaticamente a zona de cozedura.

Se o reacendimento não se realizar com êxito (por exemplo, devido a restos de comida no queimador), o fornecimento de gás a este queimador é interrompido e o aparelho emite um sinal sonoro. Rode o comando de controlo até à posição 0.

Apagar um queimador

Rode o comando correspondente para a direita até à posição 0.

Apagar automaticamente

Passadas seis horas de funcionamento, o aparelho desliga-se automaticamente. Coloque todos os comandos na posição 0; já pode voltar a ligar o aparelho.

Níveis de potência

Os comandos progressivos permitem regular a potência que necessita entre os níveis máximo e mínimo.

Posição	Comando na posição de desligado
Chama grande	Abertura ou capacidade máximas e acendimento eléctrico
Chama pequena	Abertura ou capacidade mínima

Protecção contra o sobreaquecimento

A placa de cozedura está equipada com um sistema de protecção contra um possível sobreaquecimento, para assim proteger a instalação eléctrica. Este sistema desliga todos os queimadores em caso de sobreaquecimento e emite um sinal sonoro.

Rode todos os comandos para a posição 0. Espere até que o aparelho tenha arrefecido o suficiente e se desligue. Agora pode voltar a ligar o aparelho normalmente.

Advertências

Este equipamento não vai funcionar se não estiver ligado à corrente eléctrica ou caso haja um corte no fornecimento eléctrico.

Durante o funcionamento do queimador, é normal que um ligeiro silvo seja emitido.

Quando utilizado inicialmente é normal que sejam libertados odores. Tal não constitui qualquer perigo nem é sinónimo de avaria. Os odores vão desaparecendo.

Uma chama de cor laranja é normal. Deve-se à presença de partículas de pó no ar, líquidos derramados, etc.

Mantenha a limpeza máxima. Se as bugias estiverem sujas, a ligação será defeituosa. Limpe as bugias periodicamente utilizando uma escova não metálica pequena, lembrando-se que as bugias não devem sofrer impactos violentos.

Recomendações para cozinhados

Queimador Muito forte - Forte		Médio Lento
Queimador rápido	Escalopes, bifes, tortilhas, fritos	Arroz, becha-mel, guisados	Cozinhar a vapor: peixes, hortaliças
Queimador semi-rápido	Batatas ao vapor, legumes frescos, guisados, massas	Reaquecer pratos cozinhados e mantê-los quentes e fazer estufa-dos em lume brando
Queimador auxiliar	Cozer: estufa-dos, arroz-doce, cara-melo	Descongelar e cozer lenta-mente: legumes, frutas, produtos congelados	Fazer/derre-ter: manteiga, chocolate, gelatina

Recipientes para cozinhados

Recipientes apropriados

Queimador Diâmetro mínimo do recipiente	Diâmetro máximo do recipiente
Queimador rápido 22 cm 26 cm
Queimador semi-rápido 12 cm 20 cm
Queimador auxiliar 10 cm 12 cm

Advertências para utilização

As seguintes recomendações ajudá-lo-ão a poupar energia e a evitar danos nos recipientes:

Utilize recipientes de tamanho adequado a cada queimador.

Não utilize recipientes pequenos em queimadores grandes. A chama não deve tocar nos lados do recipiente.

Não utilize recipientes deformados que não fiquem estáveis sobre a placa de cozedura. Os recipientes poderiam virar-se.

Utilize apenas recipientes de base plana e grossa.

Não deve cozinhar sem tampa ou com a tampa mal colocada. Grande parte da energia é desperdiçada.

Coloque o recipiente bem centrado sobre o queimador. Caso contrário, o recipiente poderá virar-se.

Não coloque os recipientes grandes sobre os queimadores próximos dos comandos. Estes podem ficar danificados devido ao excesso de temperatura.

Coloque os recipientes sobre as grelhas e nunca directamente sobre o queimador.

Antes de utilizar, certifique-se de que as grelhas e as tampas dos queimadores estão bem colocadas.

kg

Manuseie os recipientes com cuidado sobre a placa de cozedura.

Não golpeie a placa de cozedura, nem coloque pesos excessivos sobre a mesma.

Limpeza e manutenção

Limpeza

Deixe o aparelho arrefecer e limpe-o com uma esponja, água e detergente.

Depois de cada utilização, limpe a superfície dos respectivos elementos do queimador assim que o mesmo tiver arrefecido. Se forem deixados restos (alimentos ressequidos, gotas de gordura, etc.), por mínimos que sejam, estes irão ficar colados à superfície, sendo mais difíceis de remover. É necessário que os furos e as ranhuras estejam limpos para que a chama se forme correctamente.

O movimento de alguns recipientes pode deixar restos metálicos sobre as grelhas.

Limpe os queimadores e as grelhas com água e detergente e esfregue-os com uma escova não metálica.

Se as grelhas tiverem bases de borracha, tenha cuidado ao limpá-las. As bases podem soltar-se e a grelha pode riscar a placa de cozedura.

Seque sempre os queimadores e as grelhas completamente. Se houver água ou zonas húmidas, no início da cozedura, pode deteriorar o esmalte.

Depois da limpeza e secagem dos queimadores, verifique se as tampas estão bem colocadas sobre o difusor.

Atenção!

• Não utilize máquinas de limpeza a vapor. Poderá danificar a placa de cozedura.
  Se a placa de cozedura estiver equipada com um painel de vidro ou de alumínio, não utilize facas, espátulas nem utensílios semelhantes para limpar a união com o metal.

Manutenção

Limpe imediatamente, em caso de derrame de líquidos. Desta forma, evita que restos de comida se agarrem, o que dificulta a limpeza.

Devido às altas temperaturas suportadas, o queimador para wok e as zonas de aço inoxidável (pingadeira, contorno dos queimadores, etc.) podem sofrer alterações na cor. Tal é normal. Depois de cada utilização, limpe estas zonas com um produto especial para aço inoxidável.

É recomendada a utilização regular do produto de limpeza, disponível através do nosso Serviço de assistência técnica, com o código 464524.

Atenção!

Não utilize limpador de aço inoxidável na zona ao redor dos botões. As indicações (serigrafia) podem-se apagar.

Não deixe que líquidos ácidos (sumo de limão, vinagre, etc.) entrem em contacto com a placa de cozedura.

Solucionar anomalias

Por vezes as anomalias detectadas podem ser facilmente solucionadas. Antes de chamar o Serviço de Assistência Técnica tenha em conta as seguintes recomendações:

Anomalia Causa possível Solução

O funcionamento eléctrico geral está avariado.	Fusível defeituoso. Verificar o fusível na caixa geral de fusíveis e substituir, caso esteja avariado.
	O interruptor termomagnético ou diferencial dispa-rou.	Verificar se o interruptor termomagnético ou diferen-cial disparou no quadro de distribuição de energia.
O acendimento automá-tico não funciona.	Podem existir restos de alimentos ou de produtos de limpeza entre as bugias e os queimadores.	Este espaço, entre a bugia e o queimador, deve estar limpo.
	Os queimadores estão molhados. Secar cuidadosamente as tampas dos queimado-res.
	As tampas dos queimadores estão mal coloca-das.	Certificar-se de que as tampas estão correcta-mente colocadas.
	O aparelho não está ligado à terra, está mal ligado ou a tomada de terra está defeituosa.	Contactar o instalador eléctrico.
A chama do queimador não é uniforme.	As peças do queimador estão mal colocadas. Colocar correctamente as peças sobre o queima-dor correspondente.
	As ranhuras do queimador estão sujas. Limpar as ranhuras do queimador.
O fluxo de gás não parece normal ou não sai gás.	A passagem de gás está fechada por chaves intermédias.	Abrir as possíveis chaves intermédias.
	Se o gás for fornecido por uma botija, verificar se esta não está vazia.	Substituir a botija.
Há um cheiro a gás na cozinha.	Está uma torneira aberta. Fechar as torneiras.
	Acoplamento incorrecto da botija. Verificar se o acoplamento está correcto.
	Possível fuga de gás. Fechar a torneira geral de segurança, arejar o espaço onde se encontra e contactar imediata-mente um técnico de instalação autorizado para fazer a revisão e certificação da instalação. Voltar a utilizar o aparelho apenas quando tiver a certeza de que não existe qualquer fuga de gás na insta-lação ou no próprio aparelho.

Anomalia Causa possível Solução

Desliga-se um dos queima- O sistema de segurança está activado e cortou a dores e é emitido um sinal passagem do gás. sonoro.	Colocar o comando do queimador na posição de desligado. O sinal irá parar. Pode utilizar a sua placa de cozedura normalmente.
Desligam-se todos os quei- Sobrequecimento da placa de cozedura. Colocar todos os comandos na posição de desligadores e é emitido um sinal sonoro.	gado. O sinal irá parar. Esperar 30 min. antes de voltar a utilizar a placa de cozedura. Se o sinal não parar, contactar o Serviço de assistência técnica.
Desligam-se todos os quei- Detecção de uma falha geral. Após um minuto, ouvirá um apito. Se tal não acontecer, entrar em contacto com o Serviço de assistência técnica.

Serviço de assistência técnica

Se solicitar o nosso Serviço de Assistência Técnica, deve indicar o número do produto (E-Nr.) e o número de fabrico (FD) do aparelho. Esta informação consta da placa de características, situada na parte inferior da placa de cozedura e na etiqueta do manual de utilização.

Os dados para contacto com todos os países encontram-se no índice dos Serviços Técnicos anexo.

Ordem de reparação e apoio em caso de anomalias

PT 21 4250 720

Confie na competência do fabricante. Assim, poderá ter a certeza de que a reparação é executada por técnicos especializados com a devida formação e com as peças de reparação originais para o seu aparelho.

Condições de garantia

Se, contrariamente às nossas expectativas, o aparelho apresentar algum dano ou se não cumprir com as exigências de qualidade previstas, solicitamos que nos comunique o mais rápido possível. Para que o serviço de garantia seja válido, o aparelho não deverá ter sido manipulado, nem submetido a uma má utilização.

As condições de garantia vigentes são as estabelecidas pelo representante da nossa empresa no país onde se realizou a compra. Informações pormenorizadas podem ser obtidas nos pontos de venda. É necessário apresentar o comprovativo de compra para beneficiar do serviço de garantia.

Reserva-se o direito de realizar alterações.

Embalagem e aparelhos utilizados

Se, na placa de características do aparelho, aparecer o símbolo , tenha em atenção as seguintes indicações.

Eliminação ecológica

Elimine a embalagem de forma ecológica.

Este aparelho está marcado em conformidade com a Directiva 2012/19/UE relativa aos resíduos de equipamentos eléctricos e electrónicos (waste electrical and electronic equipment - WEEE).

A directiva estabelece o quadro para a criação de um sistema de recolha e valorização dos equipamentos usados válido em todos os Estados Membros da União Europeia.

A embalagem do seu aparelho foi fabricada com os materiais estritamente necessários para garantir uma protecção eficaz durante o transporte. Estes materiais são totalmente recicláveis, sendo assim reduzido o impacto ambiental. Convidamo-lo a participar também na conservação do meio ambiente, cumprindo com as seguintes recomendações:

■ deposite a embalagem no contentor de reciclagem adequado,
■ antes de se desfazer de qualquer aparelho, inutilize-o. Consulte a administração local para saber o endereço do

centro de recolha de materiais recicláveis mais próximo e entregue aí o seu aparelho,

não deite fora o óleo utilizado pelo lava-louça. Guarde-o num recipiente fechado e entregue-o num centro de recolha ou, na sua falta, deposite-o num contentor de lixo orgânico (acabará por ser depositado num aterro controlado; provavelmente não é a melhor solução, mas desta forma evitamos a contaminação da água.
