MANUAL DE UTILIZADOR WXMP 55 W Weller

WXMP/WXMT Manual de instruçõesWXMP/WXMT WXMP Perspectiva geral da ferramenta

1. Kit de limpeza 4. Peça de mão

WXMT Perspectiva geral da ferramenta

1. Kit de limpeza 4. Peça de mão

lojamento de pontas com pegas

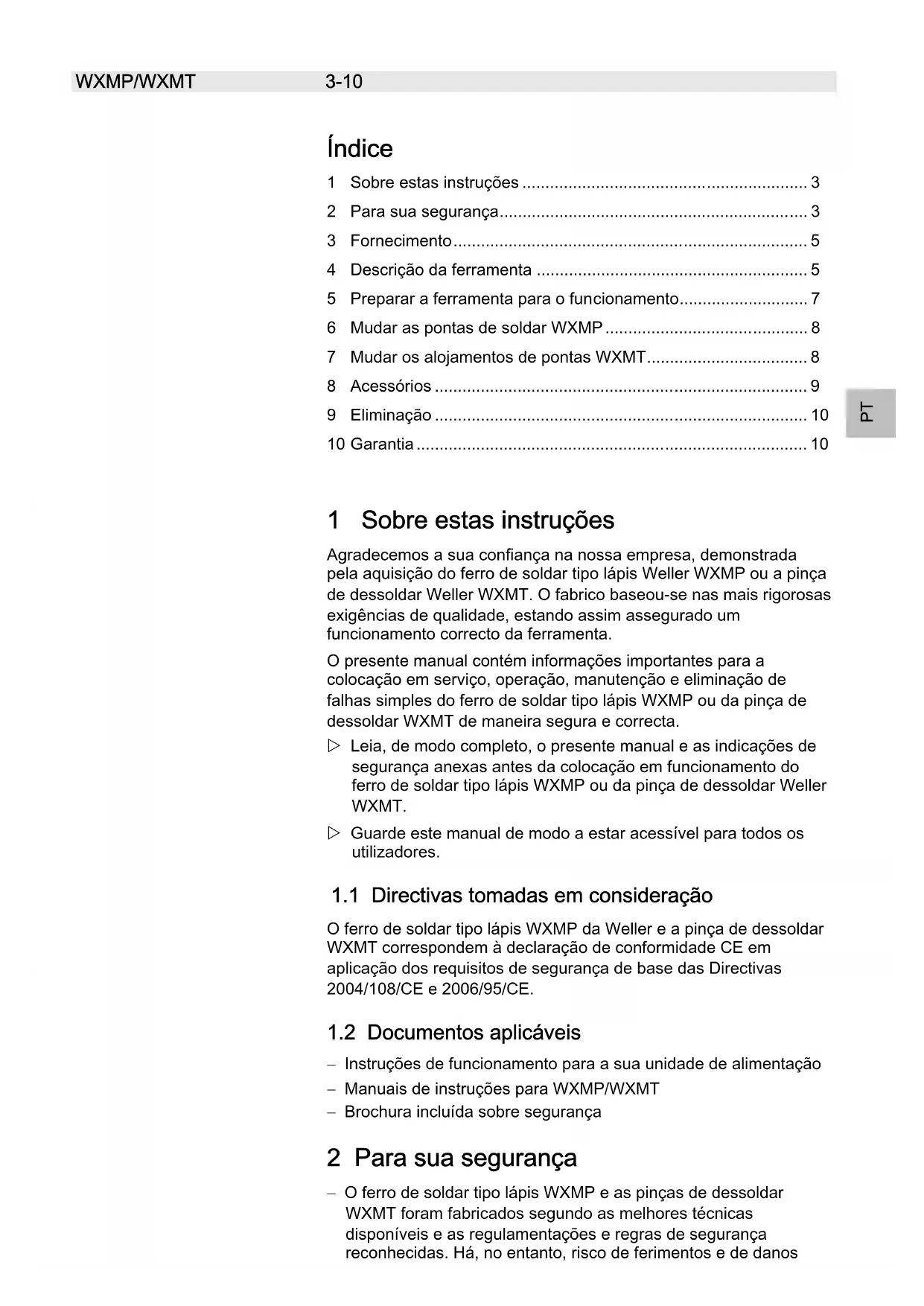

1 Sobre estas instruções Agradecemos a sua confiança na nossa empresa, demonstrada pela aquisição do ferro de soldar tipo lápis Weller WXMP ou a pinça de dessoldar Weller WXMT. O fabrico baseou-se nas mais rigorosas exigências de qualidade, estando assim assegurado um funcionamento correcto da ferramenta. O presente manual contém informações importantes para a colocação em serviço, operação, manutenção e eliminação de falhas simples do ferro de soldar tipo lápis WXMP ou da pinça de dessoldar WXMT de maneira segura e correcta. Z Leia, de modo completo, o presente manual e as indicações de segurança anexas antes da colocação em funcionamento do ferro de soldar tipo lápis WXMP ou da pinça de dessoldar Weller WXMT. Z Guarde este manual de modo a estar acessível para todos os utilizadores.

1.1 Directivas tomadas em consideração

O ferro de soldar tipo lápis WXMP da Weller e a pinça de dessoldar WXMT correspondem à declaração de conformidade CE em aplicação dos requisitos de segurança de base das Directivas 2004/108/CE e 2006/95/CE.

1.2 Documentos aplicáveis

− Instruções de funcionamento para a sua unidade de alimentação − Manuais de instruções para WXMP/WXMT − Brochura incluída sobre segurança 2 Para sua segurança − O ferro de soldar tipo lápis WXMP e as pinças de dessoldar WXMT foram fabricados segundo as melhores técnicas disponíveis e as regulamentações e regras de segurança reconhecidas. Há, no entanto, risco de ferimentos e de danos4-10 WXMP/WXMT materiais se não respeitar a informação de segurança apresentada na brochura incluída que acompanha estas instruções de funcionamento e os avisos aqui apresentados. − Entregue sempre o ferro de soldar tipo lápis WXMP ou a pinça de dessoldar WXMT a terceiros juntamente com este manual de instruções. − O fabricante não será responsável pelos danos causados pela má utilização da ferramenta ou por alterações não autorizadas

2.1 Por favor, respeite o seguinte:

Advertências gerais − Pouse sempre o ferro de soldar tipo lápis WXMP e a pinça de dessoldar WXMT nos descansos de segurança para esse fim. − Retire todos os objectos inflamáveis das proximidades da ferramenta de soldar quente. − Use sempre vestuário de protecção quando utilizar o WXMP ou WXMT. − Nunca deixe o WXMP ou WXMT quente sem vigilância. − Não execute tarefas em componentes sob tensão. − Use sempre protecção ocular quando estiver a executar aplicações de soldadura ou de dessoldadura. − Leia e respeite o manual de instruções da respectiva unidade de alimentação Weller WX utilizada. Manuseament o de pontas de soldar / dessoldar − Não pouse ou deixe as pontas de soldar/dessoldar quentes sobre a superfície de trabalho ou sobre superfícies plásticas. − Cubra as pontas de soldar/dessoldar revestidas a estanho com solda quando aquecer o ferro pela primeira vez, porque isto removerá quaisquer películas de óxido ou impurezas das pontas de soldar/dessoldar que se tenham acumulado durante o armazenamento. − Durante os intervalos entre soldaduras/dessoldaduras e antes de armazenar a ferramenta, certifique-se de que as pontas de soldar/dessoldar estão bem revestidas. − Não utilize agentes fundentes agressivos. − Certifique-se sempre de que as pontas de soldar/dessoldar estão bem colocadas. − Seleccione a temperatura de trabalho mais baixa possível. − Seleccione as pontas de soldar/dessoldar maiores possíveis para a aplicação: aprox. tão grandes como a almofada de solda. − Revista bem as pontas de soldar/dessoldar para assegurar uma transferência de calor eficiente entre as pontas de soldar/dessoldar e o ponto de soldadura. − Desligue o sistema se não pretende utilizar a ferramenta de soldar/dessoldar durante períodos mais alargados. − Cubra as pontas com solda antes de colocar a ferramenta de soldar/dessoldar no descanso de segurança. − Aplique a solda directamente na junção, e não nas pontas de soldar/dessoldar. − Não submeta as pontas de soldar/dessoldar a força excessiva. − Certifique-se sempre de que o ferro de soldar tipo lápis ou a pinça de dessoldar está bem colocado no descanso de segurança.WXMP/WXMT 5-10 DE EN FR IT ES PT NL SV DK FI GR TR CZ PL HU SK SL EE LV LT

2.2 Utilização adequada

Utilize o ferro de soldar tipo lápis WXMP ou as pinças de dessoldar WXMT exclusivamente para o fim indicado no manual de instruções para soltar, instalar e fixar componentes electrónicos nas condições aqui especificadas. A utilização adequada do ferro de soldar tipo lápis WXMP ou da pinça de dessoldar WXMT também pressupõe que − lê e respeita estas instruções, − lê e respeita todos os documentos adicionais incluídos, − respeita as regulamentações nacionais de prevenção de acidentes aplicáveis no local onde o dispositivo é utilizado. O fabricante não assume qualquer responsabilidade relativamente a alterações da ferramenta realizadas por conta própria. 3 Fornecimento Peça de mão do ferro de soldar tipo lápis WXMP, embalada T0052920399: − Peça de mão WXMP com cabo T0058765706 − Manual de instruções WXMP/WXMT − Caderno de indicações de segurança Adicionalmente com o conjunto de ferro de soldar WXMP T0052920499: − Descanso de segurança WDH 50 T0051515699 − Ponta de cinzel RT 3 40 W T0054460399 − Manual de instruções WDC 2 Peça de mão da pinça de dessoldar WXMT, embalada T0051317799: − Peça de mão WXMT com cabo T0058765707 − Manual de instruções WXMP/WXMT − Caderno de indicações de segurança Adicionalmente com o conjunto de dessoldar WXMT T0051317899: − Descanso de segurança WDH 60 T0051516999 − Par de pontas de soldar RTW 2 0,7 x 0,4 mm, 45° T0054465299 − Manual de instruções WDC 2 4 Descrição da ferramenta

4.1 Ferro de soldar tipo lápis WXMP

O WXMP é um ferro de soldar potente de precisão, de 40 W de potência (55 W com RT 11), com sistema de aquecimento integrado na ponta de soldar. Graças a um sistema de encaixe, a ponta de soldar pode ser mudada sem recurso a ferramentas. O WXMP possui um detector de utilização, podendo ser comutado automaticamente para modo de standby ou desligado em caso de não utilização.6-10 WXMP/WXMT Consulte o manual de instruções da respectiva unidade de alimentação WX utilizada para saber como regular a temperatura de standby bem como os tempos de comutação. Nota O ferro de soldar tipo lápis WXMP da Weller só deve ser utilizado em conjunto com as unidades de alimentação Weller WX.

4.2 Pinça de dessoldar WXMT

As pinças de dessoldar WXMT da Weller foram desenvolvidas para rectificar e reparar aparelhos de precisão electrónicos da SMD. O conjunto de pontas de soldar/dessoldar pode ser mudado rápida e facilmente sem recurso a ferramentas. As pontas estão previamente alinhadas e não é necessário um alinhamento adicional. Os elementos de aquecimento integrados (2 x 40 W) asseguram que a temperatura da ponta de soldar/dessoldar é alcançada muito rapidamente e controlada com precisão. A pinça de dessoldar WXMT possui um detector de utilização, podendo ser comutada automaticamente para modo de standby ou desligada em caso de não utilização. Consulte o manual de instruções da respectiva unidade de alimentação WX utilizada para saber como regular a temperatura de standby bem como os tempos de comutação. Nota A pinça de dessoldar WXMT só deve ser utilizada em conjunto com as unidades de alimentação WX.

Gama de temperaturas 100 °C - 450 °C (212 °F - 850 °F) Fio da ferramenta Borracha de silicone, resistente a queimaduras Elemento de aquecimento Sensor Fio de aquecimento integrado no alojamento de pontas Termopar integrado no alojamento de pontas WXMP Saída de aquecimento 40 W (55 W com RT 11) Tensão de aquecimento 12 V Tempo de aquecimento (aprox.) 3 s (dos 50 °C aos 380 °C) (dos 120 °F aos 660 °F) Ficha 6 pinos, à prova de inversão de polaridades com travamento Peso total 26 g incluindo alojamento de pontas sem cabo Tipo de ponta Unidade de alimentação Série RT Estações WX da WellerWXMP/WXMT 7-10 DE EN FR IT ES PT NL SV DK FI GR TR CZ PL HU SK SL EE LV LT WXMT Saída de aquecimento 80 W (2 x 40 W)Tensão de aquecimento12 V Tempo de aquecimento(aprox.) 3 s (dos 50 °C aos 380 °C) (dos 120 °F aos 660 °F)Ficha 7 pinos, à prova de inversão de polaridades com travamento Peso total 42 g incluindo alojamento de pontas sem cabo Tipo de ponta Unidade de alimentaçãoSérie RTW Estações WX da Weller 5 Preparar a ferramenta para o funcionamento AVISO! Risco de queimaduras As pontas de soldar do ferro de soldar e a pinça de dessoldar aquecem durante a soldadura/dessoldadura. Há risco de queimadura se tocar nas pontas de soldar/dessoldar. Z Não toque nas pontas de soldar quentes e mantenha objectos inflamáveis afastados. 1. Retirar o ferro de soldar tipo lápis WXMP ou a pinça de dessoldar WXMT cuidadosamente da embalagem. 2. WXMP: Pousar o ferro de soldar no descanso de segurança WDH 50. WXMT: Pousar a pinça no descanso de segurança WDH 60. 3. Inserir a ficha de ligação (5) na tomada da unidade de alimentação e bloqueá-la rodando-a no sentido dos ponteiros do relógio.

4. Verificar se a tensão de rede corresponde à tensão indicada na

placa de características da fonte de alimentação WX. 5. Ligar a unidade de alimentação e regular a temperatura pretendida. 6. Quando a ferramenta tiver atingido a temperatura desejada, por solda na ponta de soldar.8-10 WXMP/WXMT 6 Mudar as pontas de soldar WXMP AVISO! Risco de queimaduras A ponta de soldar aquece durante a soldadura e dessoldadura. Há risco de queimadura se tocar na ponta de soldar. Z A ferramenta de soldar desligada tem de estar, pelo menos, 3 min. no descanso de segurança da ferramenta (WDH 50) antes de a ponta de soldar estar fria. As pontas de soldar só podem ser mudadas quando estiverem frias. Remover uma ponta usada 1. Pousar a ferramenta de soldar no descanso de segurança. 2. Desligar o interruptor de rede da unidade de alimentação. 3. Aguardar 3 min. até a ponta de soldar estar fria. 4. Pegar o ferro de soldar pela peça de mão (4) e com o encaixe para pontas (3) puxar a ponta de soldar para fora da ferramenta. CUIDADO! Risco de avarias A ponta de soldar tem de ser completamente inserida. A operação com uma ponta de soldar que não esteja completamente inserida pode dar origem a avarias na mesma. Z Assegure-se, portanto, de que a ponta de soldar é completamente inserida até ao batente, num só movimento. Colocar uma nova ponta de soldar 5. Pegar o ferro de soldar pela peça de mão (4) e encaixar a ponta com o encaixe para pontas (3) na ferramenta de soldar. 6. Ligar o interruptor de rede da unidade de alimentação e regular a temperatura pretendida. Nota No caso de utilizar vários tipos de pontas de soldar, recomenda-se que coloque as pontas na parte de trás do descanso WDH 50, dent

o dos casquilhos metálicos previstos para o efeito. 7 Mudar os alojamentos de pontas WXMT AVISO! Risco de queimaduras As pontas aquecem durante a soldadura/dessoldadura. Há risco de queimadura se tocar nas pontas de soldar/dessoldar. Z A pinça desligada tem de estar, pelo menos, 3 min. no descanso de segurança WDH 60 da ferramenta antes de as pontas de soldar ou dessoldar estarem frias. As pontas de soldar/dessoldar só podem ser mudadas quando estiverem frias. Remover alojamentos de pontas usados 1. Pousar a pinça no descanso de segurança. 2. Desligar o interruptor de rede da unidade de alimentação.WXMP/WXMT 9-10 DE EN FR IT ES PT NL SV DK FI GR TR CZ PL HU SK SL EE LV LT 3. Aguardar 3 min. até as pontas de soldar/dessoldar estarem frias. 4. Pegar a pinça de dessoldar pela peça de mão (4) e com as pegas puxar o alojamento de pontas (3) para fora da peça de mão. CUIDADO! Risco de avarias O alojamento de pontas tem de estar completamente encaixado. A operação com um alojamento de pontas que não esteja completamente inserido pode dar origem a avarias na mesma. Z Assegure-se de que o alojamento de pontas é completamente inserido até ao batente, num só movimento. Colocar um novo alojamento de pontas

6. Pegar as pegas e encaixar o novo alojamento de pontas na peça

de mão (4). 7. Ligar o interruptor de rede da unidade de alimentação e regular a temperatura pretendida. 8 Acessórios

8.1 Pontas de soldar RT para o ferro de soldar tipo

lápis WXMP Consulte a tabela de pontas de soldar RT para ferros de soldar tipo lápis WXMP na secção final deste manual e em www.weller.eu

8.2 Peças de substituição e acessórios WXMP

Encomenda n.º Descrição T0058765706 Peça de mão WXMP com cabo T0051515699 Descanso de segurança WDH 50 T0054460399 Ponta de soldar RT 3 40 WT0058751816 Estribo, pode ser aplicado lateralmente no descanso e segura duas pontas RT T0051384199 Lã espiral para kit de limpeza WDC 2

8.3 Pontas de soldar/dessoldar RTW para pinça de

dessoldar WXMT Consulte a tabela de pontas de soldar/dessoldar RTW para pinça de dessoldar WXMT na secção final deste manual e em www.weller.eu

8.4 Peças de substituição e acessórios WXMT

Encomenda n.º Descrição T0058765707 Peça de mão WXMT com cabo T0051516999 Descanso de segurança WDH 60 T0054465299 Par de pontas de soldar RTW 2 0,7 x 0,4 mm, 45°T0051384199 Lã espiral para kit de limpeza WDC 210-10 WXMP/WXMT 9 Eliminação Elimine as peças da ferramenta substituídas, filtros e ferramentas antigas de acordo com as regras e regulamentações aplicáveis no seu país. 10 Garantia Reclamações por parte do comprador resultantes de defeitos físicos estão limitados a um período de um ano após a entrega ao comprador. Isto não se aplica aos direitos de recurso do comprador segundo os artigos 478, 479 do código civil alemão. Só seremos responsáveis por reclamações resultantes de uma garantia fornecida por nós se a garantia de qualidade ou de durabilidade tiver sido fornecida por nós por escrito e usar o termo “Garantia”. Reservado o direito a alterações técnicas! Consulte os manuais de instruções actualizados em www.weller.eu.WXMP Soldering Tips RT soldering tips for WXMP Model Type Width A Order no. description inch mm RT1 Needle tip ∅ 0.008 ∅ 0,2 005 44 601 99 RT 1NW Needle tip ∅ 0.004 ∅ 0,1 005 44 625 99 RT 1SC Chisel tip 0.020 x 0.039 0,4 x 0,15 005 44 612 99 RT 1SCNW Chisel tip 0.012 x 0.004 0,3 x 0,1 005 44 626 99 RT2 Fine point tip R ∅ 0.0315 ∅ 0,8 005 44 602 99 RT3 Chisel tip 0.050 x 0.020 1,3 x 0,4 005 44 603 99 RT4 Chisel tip 0.060 x 0.020 1,5 x 0,4 005 44 604 99 RT5 Chisel tip 30° bent
