NOTA Explica os termos para ajudar os utilizadores a compreender como utilizar correctamente o produto.

INFORMAÇÕES DE SEGURANÇA

• Antes de utilizar o aparelho, leia por favor este manual até ao m e guarde-o para consulta futura.

• Como estas instruções de funcionamento abrangem vários modelos, as características do seu aspirador podem diferir ligeiramente das descritas neste manual. AVISOAVISO DJ68-00518K(8845-XEF)-0.4.indb 2 2011.3.22 10:55:48 AMInformações de segurança Informações de segurança _3

INSTRUÇÕES DE SEGURANÇA IMPORTANTES

Ao usar um dispositivo eléctrico, as precauções básicas devem ser tomadas, incluindo o seguinte: LEIA TODAS AS INSTRUÇÕES ANTES DE UTILIZAR O Aspirador robot. Desligue o aparelho da tomada de corrente se não estiver a utilizá-lo e antes de efectuar uma manutenção. AVISO: para reduzir o risco de incêndio, choque eléctrico ou ferimentos: GERAL

• Utilize o aparelho apenas como descrito neste manual.

Não utilize o aspirador robot nem o carregador se estiverem danicados.

• Se o aspirador não funcionar correctamente, se o tiver deixado cair, danicado, deixado no exterior ou tiver caído à água, leve-o a um centro de assistência ao cliente.

• Não mexa no carregador nem no aspirador robot com as mãos molhadas.

• Utilize apenas em superfícies secas e no interior.

• Este dispositivo não se destina a ser utilizado por pessoas (incluindo crianças) com deficiências físicas, sensoriais ou mentais ou falta de experiência e conhecimentos, excepto se forem supervisionadas ou lhes tiverem sido dadas instruções sobre a utilização do aparelho por uma pessoa responsável pela sua segurança.

• As crianças devem ser vigiadas para impedir que brinquem com o aparelho.

CARREGADOR DE BATERIA

• Não modique a cha polarizada para caber numa tomada ou num cabo de extensão não polarizado.

• Não o utilize ao ar livre ou em superfícies molhadas.

• Desligue o carregador da tomada de corrente se não estiver a utilizá-lo ou antes de efectuar uma manutenção.

Não recarregue o aspirador com um carregador diferente do fornecido pelo fabricante.

• Não o utilize com um cabo ou cha danicado.

• Não puxe o aspirador pelo cabo, não utilize este último como pega, não o trilhe numa porta nem o puxe em locais com extremidades ou cantos afiados. Mantenha o cabo longe de superfícies aquecidas.

• Não utilize cabos de extensão ou tomadas com capacidade de corrente inadequada.

Não desligue o aspirador puxando pelo cabo. Para o desligar, agarre na cha, não no cabo.

• Não corte nem queime as baterias pois estas explodem a altas temperaturas.

• Não tente abrir o carregador. As reparações só devem ser efectuadas num centro de assistência ao cliente qualificado.

• Não exponha o carregador a altas temperaturas, nem à humidade. DJ68-00518K(8845-XEF)-0.4.indb 3 2011.3.22 10:55:48 AMInformações de segurança 4_ Informações de segurança

06 Corrente eléctrica 07 Antes de utilizar 10 Durante a utilização 11 Limpeza e manutenção

13 Características do produto

RESOLUÇÃO DE PROBLEMAS

40 Lista de vericação antes de ligar para o serviço de assistência 42 Resolução dos problemas indicados pelos códigos de erro

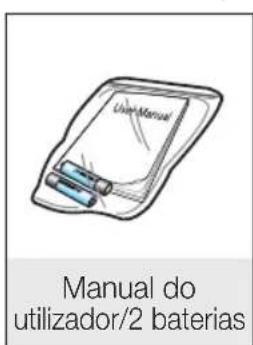

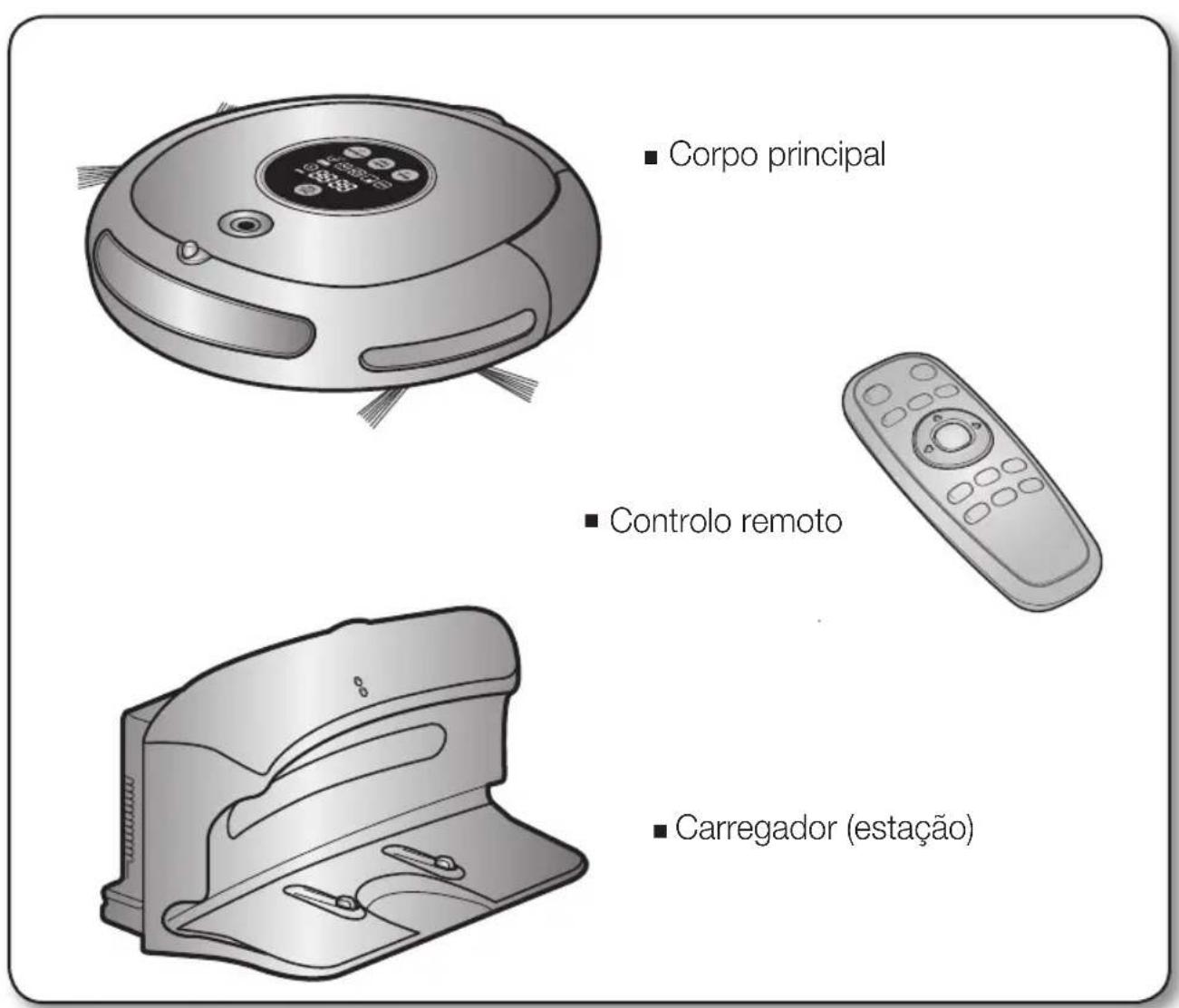

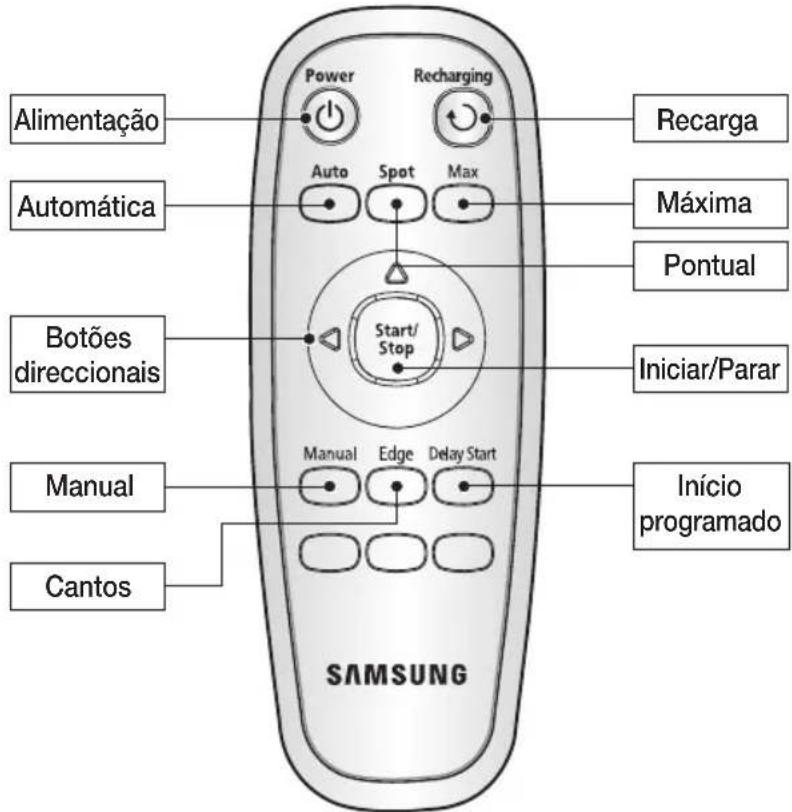

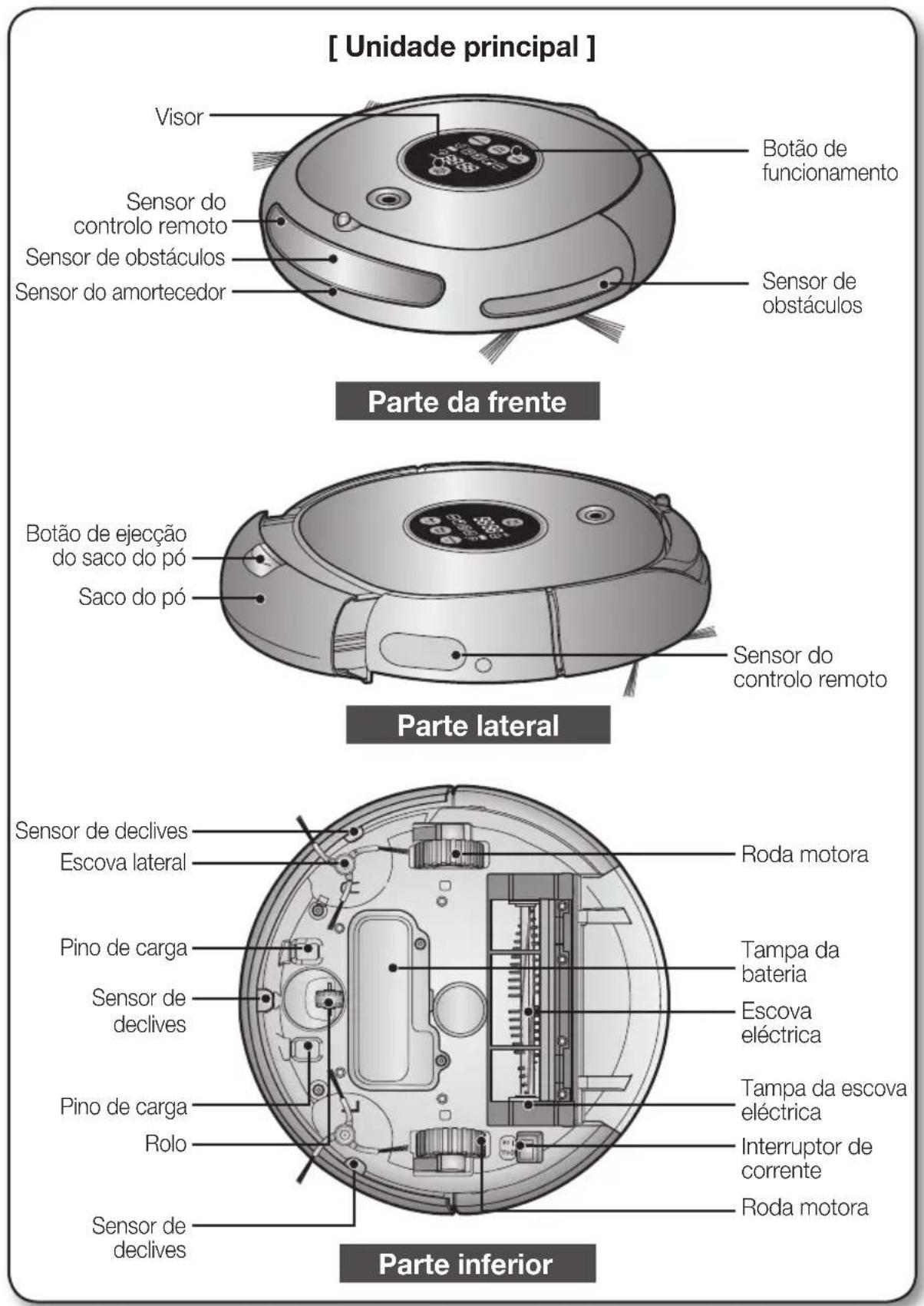

15 Componentes 16 Nome de cada peça

Tenha em atenção os métodos de manutenção e limpeza 34 Limpar a janela do sensor e a câmara 35 Limpar o saco do pó e o filtro 36 Limpar a escova eléctrica

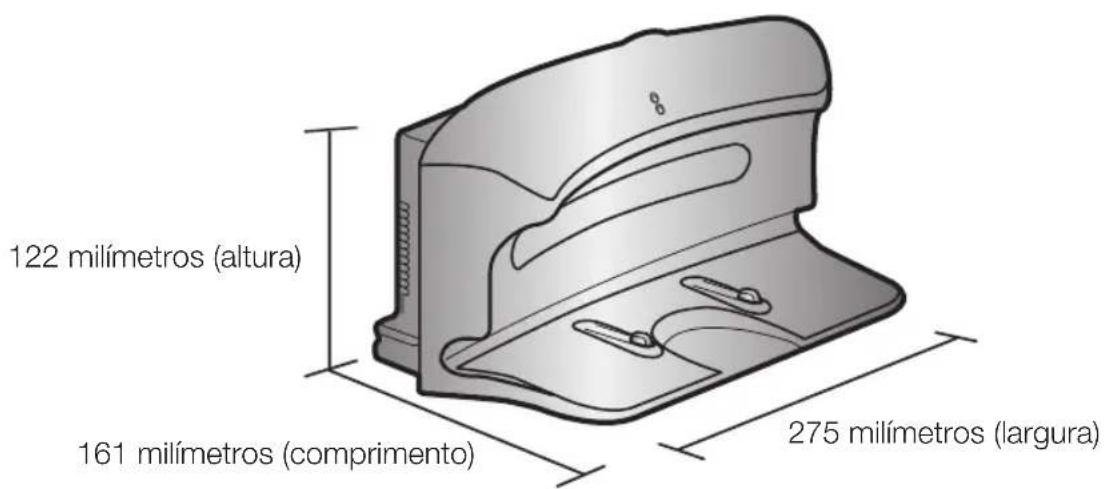

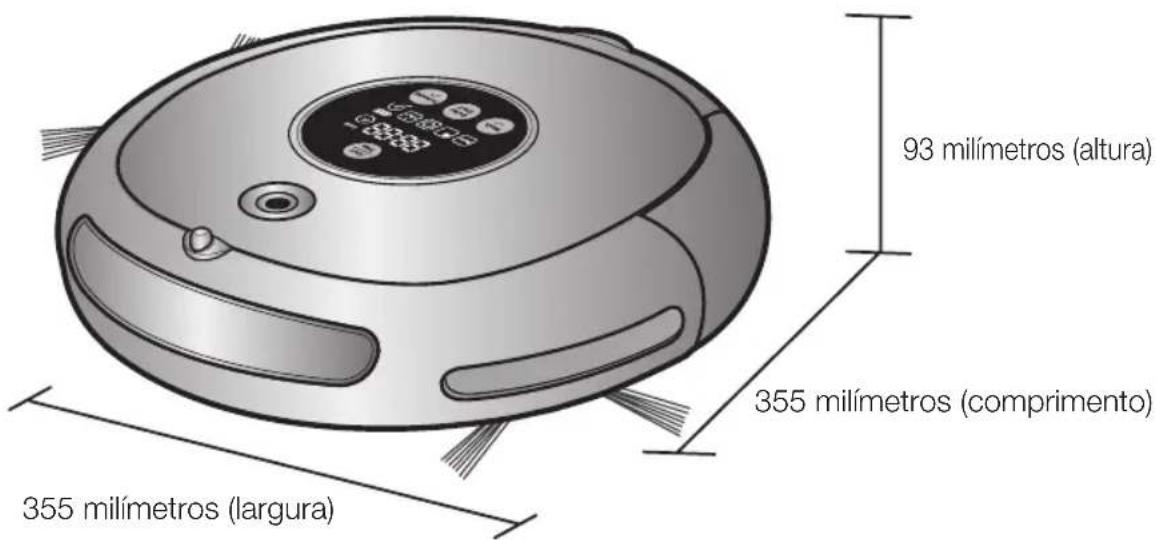

ESPECIFICAÇÕES DO PRODUTO

43 Especicações do produto Aspirador robot

• Não aspire objectos duros ou aados, como vidro, parafusos, moedas, etc.

• Não utilize o aparelho sem o ltro instalado. Ao efectuar a manutenção, não ponha os dedos ou outros objectos dentro do compartimento da ventoinha, pois o aspirador pode ligar-se acidentalmente.

• Não introduza nenhum objecto nas aberturas de ventilação. Não utilize com as aberturas de ventilação tapadas; mantenha as aberturas sem pó, apos, cabelos e tudo o que possa dificultar a passagem do ar.

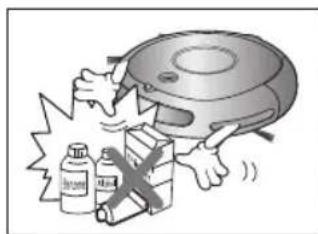

• Não aspire materiais tóxicos (lixívia, amónia, líquido de limpeza de canos, etc.).

• Não aspire objectos a arder ou que provoquem fumo, como cigarros, fósforos ou cinzas quentes.

• Não aspire líquidos inamáveis ou combustíveis, como gasolina, nem utilize o aspirador em áreas onde possam estar presentes.

• Não utilize o aspirador robot num espaço fechado onde haja vapores libertados por tinta de óleo, diluente, produtos anti-traças, pó inamável ou outros vapores explosivos ou tóxicos.

• Podem ocorrer fugas do electrólito da bateria se utilizar demasiado o aspirador ou com temperaturas demasiado altas ou baixas. Se o líquido entrar em contacto com a pele, lave rapidamente com água. Se o líquido lhe entrar para os olhos, lave-os imediatamente com água limpa durante, pelo menos, 10 minutos. Consulte um médico. DJ68-00518K(8845-XEF)-0.4.indb 4 2011.3.22 10:55:48 AMÍndice _5 Índice

06 Corrente eléctrica 07 Antes de utilizar 10 Durante a utilização 11 Limpeza e manutenção

13 Características do produto

RESOLUÇÃO DE PROBLEMAS

40 Lista de vericação antes de ligar para o serviço de assistência 42 Resolução dos problemas indicados pelos códigos de erro

15 Componentes 16 Nome de cada peça

Tenha em atenção os métodos de manutenção e limpeza 34 Limpar a janela do sensor e a câmara 35 Limpar o saco do pó e o filtro 36 Limpar a escova eléctrica

ESPECIFICAÇÕES DO PRODUTO

43 Especicações do produto DJ68-00518K(8845-XEF)-0.4.indb 5 2011.3.22 10:55:48 AM6_ Informações de segurança Informações de segurança

Não dobre o cabo eléctrico à força nem coloque em cima dele objectos pesados que o possa partir. - Se o fizer pode provocar um incêndio ou choque eléctrico. Não utilize uma ficha ou cabo eléctrico danificado nem uma tomada de parede que esteja solta. - Se o fizer pode provocar um incêndio ou choque eléctrico. Não ligue várias fichas a uma só tomada de corrente. (Não deixe o cabo esticado no chão.) - Se o fizer pode provocar um incêndio ou choque eléctrico. Não desligue a ficha eléctrica da tomada de corrente puxando-a pelo cabo nem toque na ficha com as mãos molhadas. - Se o fizer pode provocar um incêndio ou choque eléctrico. Limpe bem todo o pó ou água que possa existir na ficha eléctrica. - Se não o zer pode provocar uma avaria no aparelho ou um choque eléctrico. AVISO AVISO AVISO AVISO AVISO DJ68-00518K(8845-XEF)-0.4.indb 6 2011.3.22 10:55:48 AM01 INFORMAÇÕES DE SEGURANÇA Informações de segurança Informações de segurança _7 ATENÇÃO ATENÇÃO ATENÇÃO ATENÇÃO ATENÇÃO ATENÇÃO

Antes de ligar o aspirador robot, verifique se o saco do pó está montado. - Se o saco do pó não estiver colocado, o aspirador não funciona. Nunca utilize o aspirador robot em locais com material combustível como: - Locais com velas ou candeeiros de mesa no chão. - Locais com fogo aceso (lareira ou braseira). - Locais com gasolina, álcool destilado, diluente, cinzeiros com cigarros acesos, etc. O aspirador só se destina a utilização doméstica. Não o utilize nos locais indicados a seguir. - Sótãos, caves, armazéns, edifícios industriais, compartimentos separados distantes do edifício principal, locais molhados ou húmidos, como casas de banho ou lavandarias e locais estreitos e muito altos, como mesas ou prateleiras. Podem ocorrer danos graves (funcionamento anormal e avaria) se utilizar o aspirador nestes locais. Abra todas as portas para limpar todos os compartimentos.

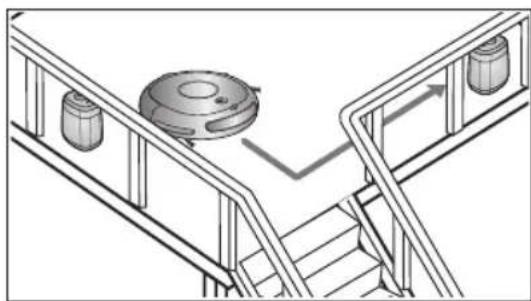

Se uma porta estiver fechada, o aspirador robot não vai poder entrar no compartimento.

No entanto, feche todas as portas da entrada principal, varanda e casas de banho e de todos os outros compartimentos onde o aspirador robot possa cair para um piso inferior. No caso de tapetes com franjas compridas, dobre as franjas para debaixo do tapete. - As franjas não dobradas podem provocar danos graves no tapete e no aspirador, porque ficam presas na roda motora ou na escova eléctrica. Quando o sensor de declives estiver sujo, o aspirador robot pode cair das escadas, parapeito, etc. Isso pode provocar ferimentos em alguém ou danificar seriamente o aspirador. Para evitar que isso aconteça, instale os VIRTUAL GUARDS (definição do modo de Barreira) à frente de áreas perigosas. E limpe a janela do sensor e a câmara para não executar ordens erradas. DJ68-00518K(8845-XEF)-0.4.indb 7 2011.3.22 10:55:49 AM8_ Informações de segurança Informações de segurança

Retire os objectos espalhados pelo chão antes de aspirar.

O aspirador robot detecta os obstáculos a 5 cm de distância. - As toalhas de banho, os tapetes em frente das banheiras e lavatórios, as entradas, as divisões de serviço, os cabos eléctricos, as toalhas de mesa ou as correias podem ficar presas na roda motora ou na escova eléctrica. Se isso acontecer os objectos podem cair da mesa. Retire primeiro todos os objectos pequenos ou artigos frágeis das áreas a aspirar. - Verique se retirou todos os objectos antes da limpeza. - Retire os artigos frágeis, como louças, objectos de vidro, vasos de ores, etc. - O aspirador robot não reconhece moedas, anéis ou outros objectos valiosos, como jóias. Informe todos os membros da família (ou pessoas relevantes) que devem ser cautelosos antes de aspirar ou ao usar o Modo de limpeza programada. - O aspirador robot pode atingir as crianças e fazê-las cair. Assegure-se de que as crianças não pisam nem se sentam em cima do aspirador robot. - As crianças podem cair ou ferir-se ou o aspirador pode car gravemente danificado. Se deixar uma criança ou um animal de estimação sozinho, desligue o aspirador robot no interruptor de corrente. - O aspirador robot pode chamar a sua atenção. - Se entalar ou prender os dedos, pés, vestuário ou cabelo na roda motora ou na escova eléctrica, pode ferir-se.

Se uma criança ou animal de estimação estiver no caminho do aspirador robot, este último pode identicá-lo como um obstáculo e não limpar essa zona. - Se o interruptor de corrente estiver desligado, desliga o fornecimento de corrente e desactiva todas as funções. Ao instalar o carregador, não deixe o cabo eléctrico esticado no chão. - Se o aspirador robot se recarregar ou passar automaticamente pela estação do carregador, pode enrolar o cabo eléctrico à sua volta. Mantenha sempre o cabo eléctrico do carregador ligado à tomada de corrente. - Embora o aspirador robot tenha uma função de carga automática, se o cabo eléctrico da estação do carregador estiver desligado, o aspirador não carrega a bateria automaticamente. ATENÇÃO ATENÇÃO ATENÇÃO ATENÇÃO ATENÇÃO ATENÇÃO ATENÇÃO DJ68-00518K(8845-XEF)-0.4.indb 8 2011.3.22 10:55:50 AMInformações de segurança _9

01 INFORMAÇÕES DE SEGURANÇA

Informações de segurança ATENÇÃO

Instale o carregador num local de fácil acesso pelo aspirador robot. - Se instalar o carregador num canto, pode causar movimentos adicionais e prejudicar o processo de recarga automática. Não utilize o carregador para outros fins. - Pode provocar danos graves no carregador ou provocar um incêndio. AVISO Certifique-se de que o aspirador robot não passa sobre nem aspira líquidos, como água, óleo ou materiais para camas de animais de estimação.

Os líquidos podem espalhar-se nas rodas e sujar todo o chão. AVISO Os objectos na frente do carregador impedem a carga automática do aspirador robot. - Desimpeça essas áreas. ATENÇÃO Não deve haver nenhum obstáculo a 0,5 m à direita e à esquerda do carregador e a um 1 m da parte da frente. AVISO Certifique-se de que não há vestígios de líquidos na estação do carregador. - Se isso acontecer pode provocar um incêndio ou choque eléctrico. AVISO Não provoque um curto-circuito nos pinos de carga com objectos metálicos, como pauzinhos, chaves de fendas, etc. - Causará danos graves no carregador. AVISO DJ68-00518K(8845-XEF)-0.4.indb 9 2011.3.22 10:55:53 AM10_ Informações de segurança Informações de segurança NOTA

DURANTE A UTILIZAÇÃO

Não utilize o aspirador robot em tapetes grossos. - Pode provocar problemas no aspirador robot. - Pode danicar os tapetes. O aspirador robot pode não conseguir continuar a funcionar se ficar preso na entrada ou soleira da porta de uma varanda. - O aspirador robot deixa de funcionar, por razões de segurança, se não se conseguir movimentar durante mais de 5 minutos. - Para retomar o funcionamento, desligue e volte a ligar o interruptor de corrente depois de deslocar o aspirador para um local onde possa continuar a limpeza. Se o aspirador robot fizer um barulho estranho, emitir um odor ou deitar fumo, desligue-o imediatamente no interruptor de corrente e ligue para o centro de assistência ao cliente. AVISO Não utilize o aspirador robot em cima de uma mesa ou em locais altos. - Pode danicar o aspirador se ele cair acidentalmente. ATENÇÃO O aspirador robot pode bater na mobília, por exemplo, nas pernas de uma cadeira ou de uma mesa, móveis estreitos ou compridos, etc. durante o funcionamento. - Para aspirar melhor e mais rapidamente, coloque as cadeiras em cima da mesa. Retire imediatamente todos os bocados grandes de papel ou sacos de plástico do aspirador enquanto aspira. - Se utilizar o aspirador durante um longo período de tempo com a porta de entrada obstruída, pode provocar danos graves no aspirador. Não coloque nenhum objecto em cima do aspirador robot. - Pode provocar uma avaria no mesmo. ATENÇÃO ATENÇÃO ATENÇÃO ATENÇÃO DJ68-00518K(8845-XEF)-0.4.indb 10 2011.3.22 10:55:56 AMInformações de segurança _11

01 INFORMAÇÕES DE SEGURANÇA

Informações de segurança NOTA NOTA

DURANTE A UTILIZAÇÃO

O aspirador robot não consegue limpar completamente os locais aonde não consegue chegar, como cantos, e os espaços entre os sofás e as paredes. - Limpe esses locais manualmente. Se o aspirador robot não conseguir apanhar os montes de pó que se formaram durante a aspiração, podem ficar montes de pó após a limpeza. - Neste caso, varra o pó com outro objecto de limpeza.

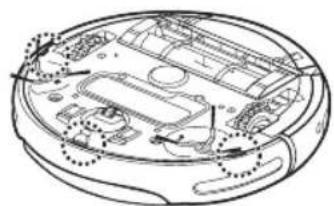

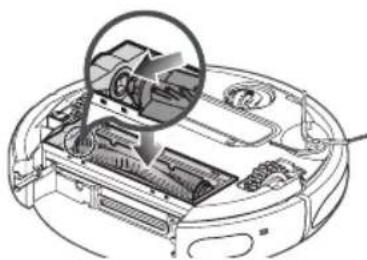

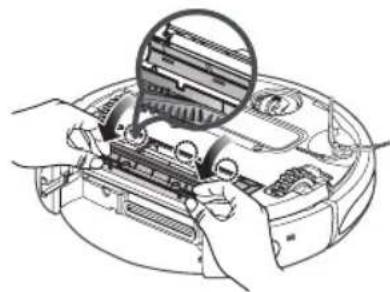

LIMPEZA E MANUTENÇÃO

Para limpar o aspirador, não pulverize água directamente na parte exterior do mesmo nem o limpe com um material volátil, como o benzeno, diluente ou álcool. - Pode provocar danos graves no aspirador. ATENÇÃO Nenhuma outra pessoa além de um técnico de assistência qualificado pode desmontar ou reconstruir o aspirador. - Pode danicar o aspirador. ATENÇÃO Não faça demasiada força no amortecedor do aspirador robot. - Se o sensor do amortecedor ficar danificado, o aspirador robot pode colidir com as paredes ou os móveis. ATENÇÃO Retire, regularmente, quaisquer substâncias estranhas acumuladas nos sensores de obstáculos e declives. - A sujidade acumulada nos sensores provocará o funcionamento incorrecto dos mesmos. AVISO Sensor de declives Sensor de obstáculos DJ68-00518K(8845-XEF)-0.4.indb 11 2011.3.22 10:55:57 AM12_ Informações de segurança Informações de segurança

LIMPEZA E MANUTENÇÃO

Contacte o centro de assistência ao cliente da Samsung Electronics para substituir a bateria. - Se não utilizar baterias originais o aspirador pode avariar. AVISO Se o cabo eléctrico estiver danificado, solicite a sua substituição a um técnico de assistência qualificado do centro de assistência ao cliente. - Se não o zer pode provocar um incêndio ou choque eléctrico. AVISO Antes da limpeza do carregador, desligue o cabo eléctrico por motivos de segurança. AVISO Para remover as substâncias estranhas use sempre a escova de limpeza depois de desligar o interruptor de corrente. - Se não o zer, o aspirador pode ligar-se subitamente e ferir alguém ou ficar danificado. AVISO Escova eléctrica Escova lateral para limpeza de cantos DJ68-00518K(8845-XEF)-0.4.indb 12 2011.3.22 10:56:6 AMCaracterísticas do produto _13 Características do produto

FUNÇÃO VIRTUAL GUARD MUITO ÚTIL

Pode connar o aspirador robot a uma determinada zona utilizando o modo de Barreira (parede virtual) ou limpando várias zonas, uma a uma, utilizando o modo de Protecção (porta virtual).

• O que é o reconhecimento da forma do tecto (Visionary mappingTM-mapeamento por visualização)? Esta função reconhece a forma do tecto, utilizando a câmara existente na parte superior para identicar a área a limpar e determina o melhor modo de passar sobre elas e limpar todas as zonas do chão.

VÁRIOS MODOS DE LIMPEZA

Existem vários modos de limpeza para se adaptarem a todas as suas necessidades.

LIMPEZA DELICADA DE CADA CANTO

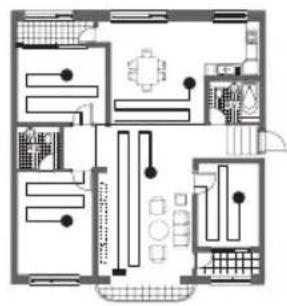

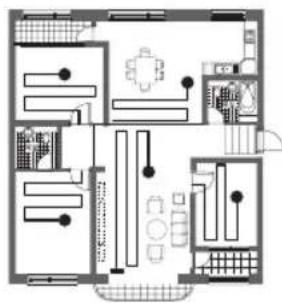

Como o aspirador robot limpa o chão de forma sequencial ( ) ao longo do mapa determinado pela função de reconhecimento da forma do tecto, limpa todos os cantos do chão.

Limpa todos os compartimentos automaticamente.

Limpa muito bem uma área denida. Pode ser usado para limpar migalhas de pão ou bolo.

Funciona até a bateria ficar quase completamente descarregada.

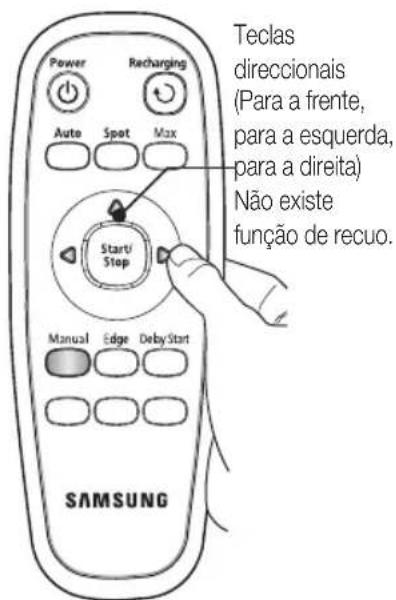

Pode limpar manualmente o chão movendo o aspirador robot com um controlo remoto.

Quando o sensor de obstáculos detecta um obstáculo durante a limpeza, o aspirador robot reduz a velocidade para minimizar o impacto do choque e o sensor do amortecedor também ajuda a diminuir o impacto. E aspira os cantos chegando o mais perto possível dos mesmos.

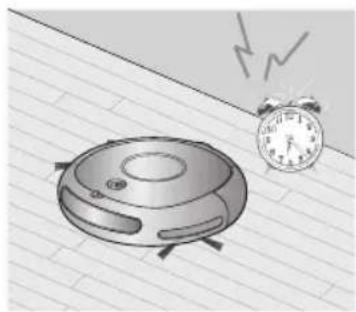

6. Modo de limpeza programada

Á hora programada, o aspirador robot começa a limpar o chão. Aproximadamente 1.5m Aproximadamente 1.5m DJ68-00518K(8845-XEF)-0.4.indb 13 2011.3.22 10:56:11 AM14_ Características do produto Características do produto

ATRAVESSAR A SOLEIRA

O inovador sistema de transmissão do aspirador robot permite-lhe atravessar as soleiras das portas com uma altura de cerca de 1,5 cm e limpar todos os compartimentos. O aspirador robótico pode não conseguir passar numa soleira da porta de 1,5 cm, consoante a forma desta. ANTI-CHOQUE O aspirador robot detecta e evita obstáculos em duas fases. Na primeira fase, os sete sensores de obstáculos detectam os obstáculos e se o aspirador bater num obstáculo, os dois sensores do amortecedor absorvem o impacto. ESCOVA ROTATIVA LATERAL PARA LIMPEZA DE CANTOS A escova rotativa lateral para limpeza de cantos limpa o pó dos cantos.

Quando a bateria tem pouca carga, o aspirador robot é automaticamente encaminhado para o carregador, para poder efectuar um carregamento automático rápido.

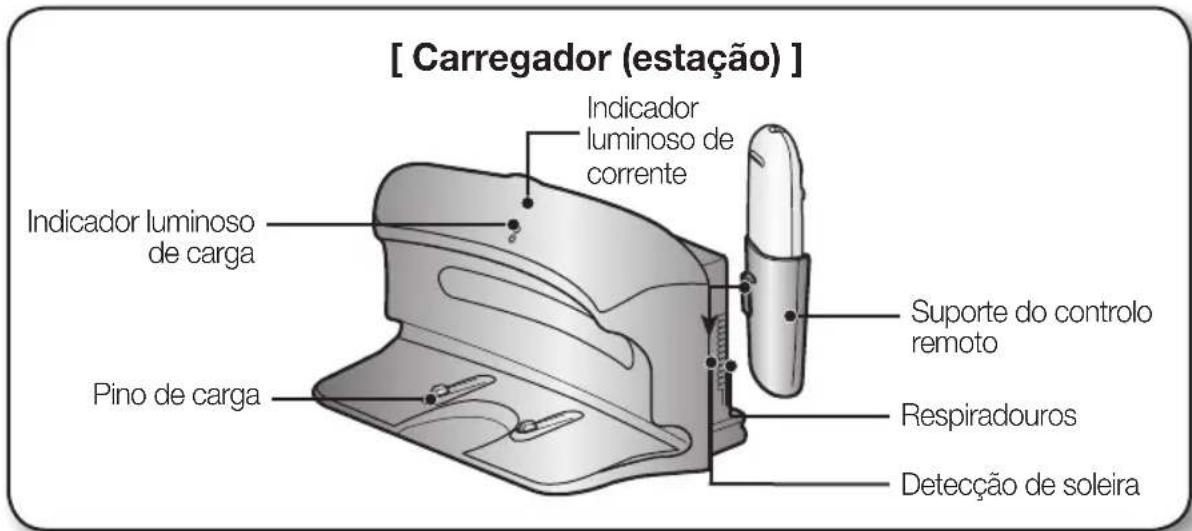

Carregador (estação)

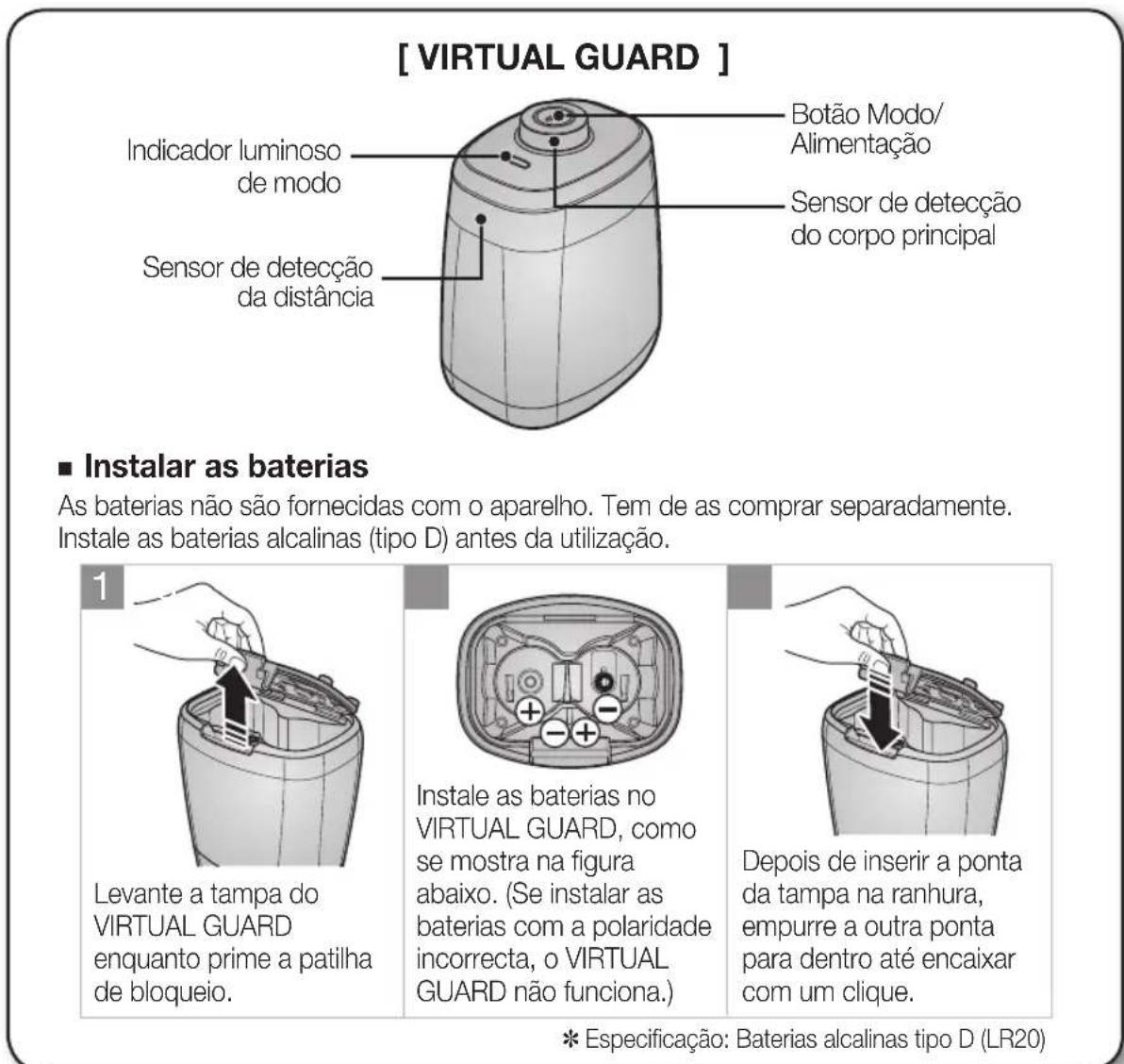

[ Carregador (estação) ] [ VIRTUAL GUARD ] As baterias não são fornecidas com o aparelho. Tem de as comprar separadamente. Instale as baterias alcalinas (tipo D) antes da utilização.

Instalar as baterias Levante a tampa do VIRTUAL GUARD enquanto prime a patilha de bloqueio. Instale as baterias no VIRTUAL GUARD, como se mostra na figura abaixo. (Se instalar as baterias com a polaridade incorrecta, o VIRTUAL GUARD não funciona.) Depois de inserir a ponta da tampa na ranhura, empurre a outra ponta para dentro até encaixar com um clique.

✽ Especicação: Baterias alcalinas tipo D (LR20) Sensor de detecção da distância Sensor de detecção do corpo principal Botão Modo/ Alimentação Indicador luminoso de modo Pino de carga Suporte do controlo remoto Respiradouros Detecção de soleira Indicador luminoso de carga Indicador luminoso de corrente DJ68-00518K(8845-XEF)-0.4.indb 17 2011.3.22 10:56:24 AM18_ Montar o aspirador Montar o aspirador

[ Controlo remoto ] Levante a tampa do compartimento de bateria localizado na parte de trás do controlo remoto, enquanto prime a patilha de bloqueio. Instale as pilhas no controlo remoto, como se mostra na gura abaixo. (Se instalar as pilhas com a polaridade errada, o controlo remoto não funciona.) Depois de inserir a ponta da tampa na ranhura, empurre a outra ponta para dentro até encaixar com um clique.

✽ Especicação: Pilhas alcalinas tipo AAA Na altura da aquisição do produto as pilhas não estão instaladas no controlo remoto. Instale as pilhas alcalinas (tipo AAA) antes da utilização.

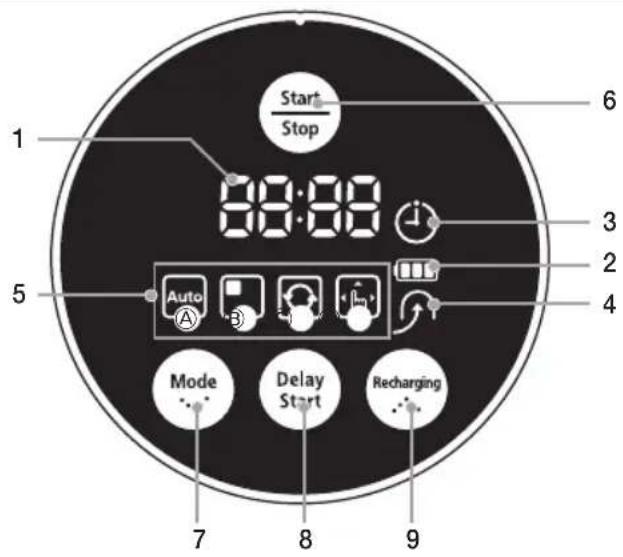

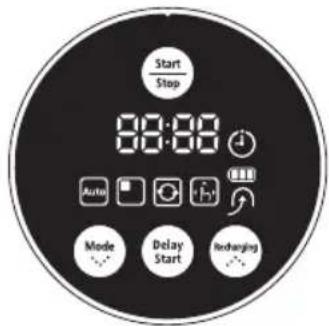

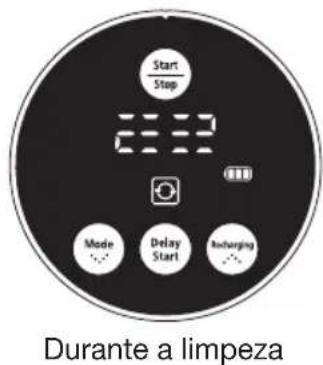

- Mostra o visor do temporizador, o estado da evolução e os códigos de erro utilizando números, letras e grácos.

2. Indicador do nível da bateria

- A carregar: Mostra a evolução da carga em 3 passos. - Em utilização: Mostra o nível de carga da bateria. Durante a utilização, o nível de carga da bateria vai diminuindo, nível a nível, a partir de FULL (CHEIO). (Se a bateria car completamente descarregada, um nível pisca mostrando “LO”.)

3. Limpeza programada

- Quando a limpeza está programada, o ícone de limpeza programada está aceso.

- Este ícone acende-se quando o aspirador robot volta à estação de carga, para carregar a bateria.

5. Visor do modo de limpeza

- Sempre que premir o botão do modo de limpeza, aparece o modo de limpeza correspondente. (a) Modo automática: Este ícone acende-se quando é seleccionado o Modo de auto limpeza. (b) Modo pontual: Este ícone acende-se quando é seleccionado o Modo de limpeza pontual. (c) Modo máxima: Este ícone acende-se quando é seleccionado o Modo de limpeza máxima. (d) Modo manual: Este ícone acende-se quando é seleccionado o Modo de limpeza manual. (e) Modo Cantos : " " está ligado quando o modo de limpeza de cantos está seleccionado.

- Prima para seleccionar um modo de limpeza. Depois de seleccionar um modo de limpeza, prima o botão ( ), para começar a limpar.

8. Início programado

- Prima para programar uma limpeza. Pode diferir a limpeza até 23 horas.

- Se premir este botão, o ícone de recarga acende-se e o aspirador robot volta à estação do carregador para carregar a bateria.

Para utilizar o aspirador robot tem de ligar o interruptor de corrente existente na parte inferior da unidade principal.

2. Instalar o carregador

Para carregar o aspirador robot tem primeiro de instalar o carregador. Como a bateria está descarregada quando o produto é adquirido, tem de a carregar totalmente antes da utilização.

3. Carregar a bateria

Tem de carregar completamente a bateria antes de utilizar o aspirador robot.

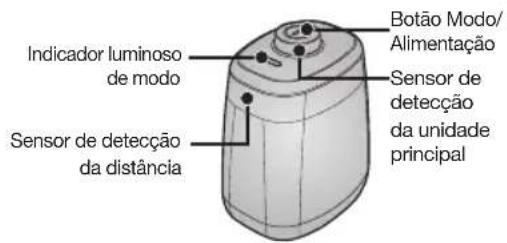

4. Instalar o VIRTUAL GUARD

Pode connar o aspirador robot a uma zona especíca usando o modo de Barreira (parede virtual) ou limpar diversas zonas, uma a uma, usando o modo de Protecção (porta virtual).

INSTALAR O ASPIRADOR ROBOT

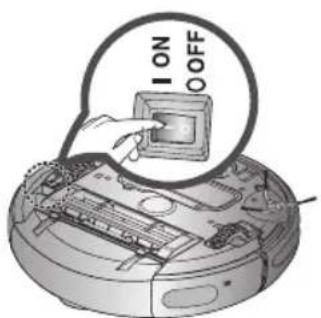

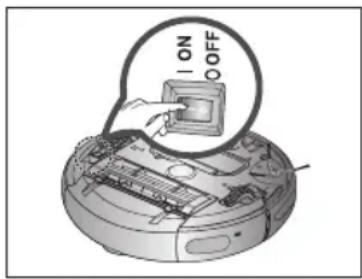

LIGAR OU DESLIGAR O INTERRUPTOR DE CORRENTE ATENÇÃO Se o interruptor de corrente estiver desligado, o aspirador robot não é carregado mesmo que esteja acoplado à estação do carregador. Para utilizar o aspirador robot, tem de ligar o interruptor de corrente. Se desligar o interruptor de corrente, todas as denições são reiniciadas.

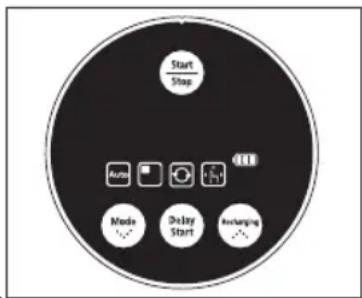

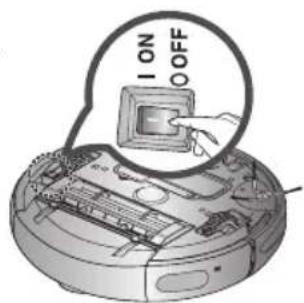

1. Vire a unidade principal e ligue o interruptor de

corrente. - Se os ícones não estiverem acesos, isso indica que a bateria está totalmente descarregada. Neste caso, acople o aspirador robot à estação do carregador depois de ligar o interruptor de corrente. - Tenha em atenção que se desligar o interruptor de corrente reinicia todas as denições. - Se nenhuma tecla for premida durante aproximadamente 10 minutos enquanto o aparelho estiver ligado, este desliga-se automaticamente para poupar bateria. Neste caso, para utilizar novamente o aspirador robótico, carregue no botão "Power" ou "Start/Stop". DJ68-00518K(8845-XEF)-0.4.indb 20 2011.3.22 10:56:25 AMUtilizar o aspirador _21

Nunca desligue o cabo eléctrico do carregador da tomada de parede. - Se o carregador não receber corrente, o aspirador robot não consegue encontrar o carregador e não poderá carregar-se automaticamente. - Se o aspirador robot for separado do carregador a bateria fica automaticamente descarregada.

2. Não deve haver nenhum obstáculo a 0,5 m à direita

e à esquerda do carregador e a um 1 m da parte da frente.

1. Instale o carregador numa superfície plana.

3. Instale o carregador num local de fácil acesso pelo

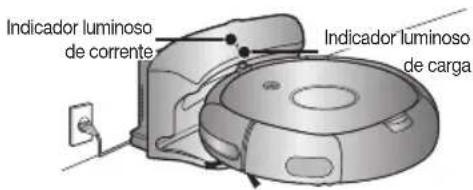

Verifique o estado da carga do aspirador robot. - Quando a carga começa, o indicador de nível da bateria e “ ” aparecem em sequência no visor.

Quando a carga estiver terminada, o indicador de nível da bateria e a indicação “FULL” aparecem no visor.

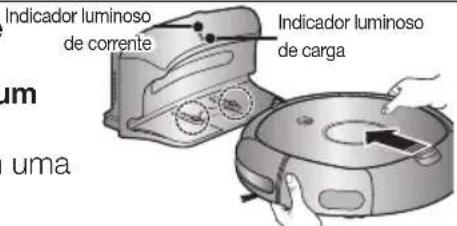

1. Depois de alinhar os pinos de carga da unidade

principal com o pino de carga da estação do carregador, prima a unidade principal até ouvir um som de “recarga” do carregador. - O indicador luminoso de carga acende-se com uma luz verde. Quando adquire o produto, a bateria está completamente descarregada e tem de carregar o aspirador robot manualmente. Indicador luminoso de correnteIndicador luminoso de cargaIndicador luminoso de correnteIndicador luminoso de carga NOTA

• Quando adquire o produto, carregar totalmente a bateria demora cerca de 120 minutos e funciona durante cerca de 90 minutos.

• Se carregar uma bateria que esteja sobreaquecida, o tempo de carga pode aumentar.

• Medidas a tomar quando a carga não é uniforme. Se o aspirador robot não conseguir carregar automaticamente, verique o seguinte: - Desligue e ligue o interruptor de corrente na parte inferior do aspirador robot (Reiniciar). - Volte a ligar o cabo eléctrico do carregador (Reiniciar). - Verique se há substâncias estranhas no conector de carga e limpe os conectores de carga da unidade principal e do carregador com um pano seco. - Verique se há objectos perto do carregador que sejam reectores fortes.

• Se separar o aspirador robot do carregador, este descarrega-se naturalmente. - Carregue o aspirador robot através do carregador, se possível. (Se deixar a casa sem ninguém durante muito tempo devido a uma viagem, ferias, etc., desligue o interruptor de corrente do aspirador robot e desligue a corrente de carregador, para os guardar.) Ligue o interruptor de corrente existente na parte inferior do produto.

Quando o visor de nível da bateria pisca durante a limpeza, o aspirador robot pára de aspirar e carrega-se automaticamente no carregador.

Se o nível da bateria piscar e a indicação “LO” aparecer durante a limpeza, o aspirador robot não pode ser comandado pelo controlo remoto nem pelos botões da unidade principal. Neste caso, transporte o aspirador robot directamente para o carregador, para carregar a bateria. (Isto acontece quando a bateria está completamente descarregada.) Carga terminadaA carregar Carga necessária<Visor de carga>A carregarTotalmente carregadoPiscaPisca DJ68-00518K(8845-XEF)-0.4.indb 22 2011.3.22 10:56:30 AMUtilizar o aspirador _23

BATERIA - Esta bateria destina-se apenas a aspiradores robots da Samsung. A sua utilização noutros dispositivos ou para outras finalidades é estritamente proibida. - Não desmonte nem modique a bateria. - Carregue-a num local com boa ventilação. - Não exponha a bateria ao fogo e não a aqueça. - Não ligue nenhum objecto metálico aos terminais (+) ou (-) da bateria. - Mantenha-a dentro de casa (0ºC~40ºC). - Antes de deitar fora este produto, deite fora a bateria de acordo com as leis ambientais em vigor. - Não deite fora esta bateria no lixo doméstico. - Siga todos regulamentos locais quando deitar fora baterias usadas.

O aspirador robot é alimentado por uma bateria recarregável de hidreto de metal de níquel (NiMH) amiga do ambiente e uma função de prevenção de sobrecarga garante uma duração prolongada.

O período de garantia da bateria é de 6 meses a contar da data da compra.

Antes de comprar uma bateria, pergunte no centro de assistência ao cliente qual o símbolo da peça genuína ( ) e o número do modelo. ✽ Se a bateria estiver avariada, não a desmonte. Contacte o centro de assistência ao cliente mais próximo. ✽ Um tempo de carregamento mais longo e uma duração da bateria mais curta indicam que a bateria está a chegar ao m da sua vida útil. Contacte um centro de assistência ao cliente autorizado para substituir a bateria. A bateria recarregável incorporada no produto não pode ser substituída pelo utilizador. Para obter informações sobre como substituí-la, contacte o seu fornecedor de serviços. DJ68-00518K(8845-XEF)-0.4.indb 23 2011.3.22 10:56:30 AM24_ Utilizar o aspirador Utilizar o aspirador

Pode connar o aspirador robot a uma zona especíca usando o modo de Barreira (parede virtual) ou limpar diversas zonas, uma a uma, usando o modo de Protecção (porta virtual). Operações dos botões

1. Operações do indicador luminoso do modo

- Modo de Barreira (parede virtual) : O indicador luminoso vermelho pisca. - Modo de Protecção (porta virtual) : O indicador luminoso verde pisca. - Desligado : O indicador luminoso apaga-se.

- Sempre que carregar no botão Modo/Alimentação, selecciona os modos Barreira (parede virtual) ➝ Protecção (porta virtual) ➝ Desligado, por esta sequência.

A distância da parede virtual é de 2,5 m no mínimo e poderá diferir dependendo do meio exterior e do movimento do robô. Criar uma Barreira (parede virtual) O VIRTUAL GUARD cria uma barreira invisível que o aspirador robot não consegue atravessar. Ex.: em frente de vasos, mobília, porta da rua, etc.

1. Seleccione o modo Barreira (parede virtual) com

o botão Modo/Alimentação. - O indicador luminoso do modo pisca a vermelho.

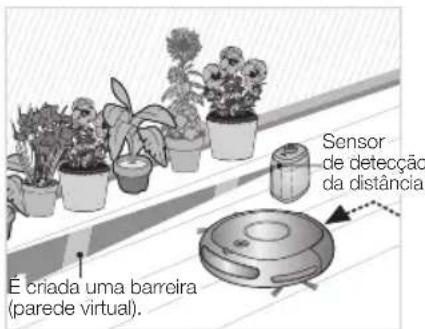

2. Instale o VIRTUAL GUARD em frente das áreas

cujo acesso quer impedir ao aspirador robot. - Instale o VIRTUAL GUARD de modo a que o sensor de detecção da distância possa criar uma barreira invisível que o aspirador robot não consiga atravessar. Indicador luminoso de modo Botão Modo/ Alimentação Sensor de detecção da unidade principal Sensor de detecção da distância Sensor de detecção da distância É criada uma barreira (parede virtual). DJ68-00518K(8845-XEF)-0.4.indb 24 2011.3.22 10:56:31 AMUtilizar o aspirador _25 Utilizar o aspirador ✽ Recomendamos que instale um VIRTUAL GUARD a uma distância de 30 cm das paredes exteriores, uma vez que é criada uma barreira invisível que impede o aspirador robot de ir contra esse VIRTUAL GUARD. ATENÇÃO Sobre o sensor IrDA.

• A transmissão do sinal de infravermelhos pode não ser fácil em locais expostos a lâmpadas de halogéneo ou ao ar livre.

• O aspirador robot utiliza 3 tipos de dispositivos de infravermelhos e um deles pode não funcionar em frente de outro que tenha uma prioridade mais elevada.

Quando utilizar o controlo remoto, o aspirador robot pode atravessar a barreira virtual do VIRTUAL GUARD ou ir contra um obstáculo, porque o sinal do controlo remoto tem uma prioridade mais elevada do que o sinal do VIRTUAL GUARD.

• Se for utilizado num local pequeno ou a curta distância, o aspirador robot pode funcionar mal devido à interferência dos sinais de infravermelhos.

Instale o VIRTUAL GUARD longe do carregador, uma vez que o carregamento automático pode ser interrompido se o VIRTUAL GUARD estiver perto do carregador.

• Se utilizar mais de um aspirador robot em simultâneo, eles podem funcionar mal devido à interferência dos sinais de infravermelhos. Utilizar o modo de Protecção (porta virtual) O VIRTUAL GUARD cria uma porta invisível que o aspirador robot não consegue atravessar, enquanto não acabar a limpeza dessa divisão. O VIRTUAL GUARD abre a porta invisível quando terminar a limpeza da divisão.

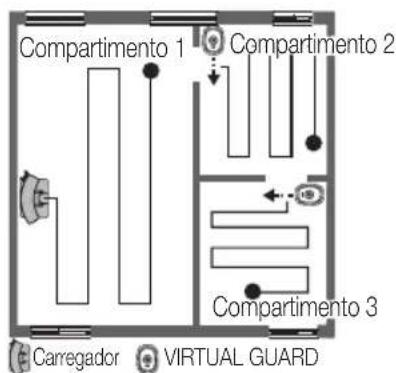

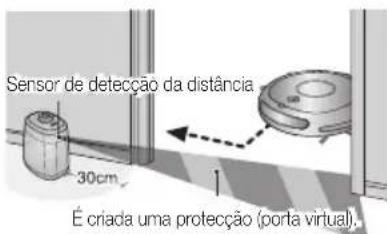

1. Seleccione o modo Protecção (porta virtual) com o

botão Modo/Alimentação. - O indicador luminoso do modo pisca a verde.

2. Instale o VIRTUAL GUARD à entrada da divisão

que vai aspirar. - Instale o VIRTUAL GUARD de modo a que o sensor de detecção da distância possa criar uma barreira invisível que o aspirador robot não consiga atravessar. Sensor de detecção da distância É criada uma protecção (porta virtual). [Prioridade do sinal de infravermelhos] Controlo remoto VIRTUAL GUARD Carregador

• Quando não estiver a utilizar o VIRTUAL GUARD, desligue a corrente. (Se não vai utilizar o aspirador robot durante longos períodos de tempo, retire as baterias para evitar descarregá-las.)

• Se o botão Modo/Alimentação não funcionar, é porque as baterias estão gastas. Neste caso, substitua as baterias. (Especicações: Baterias alcalinas Tipo D (LR20))

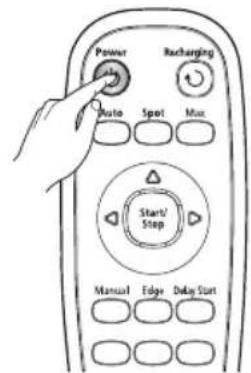

Ligar - Controlo remoto: Carregue no botão [Power]. - Unidade principal: Carregue no botão ( ). - Ficam activados os botões da unidade principal, o indicador de nível da bateria e os ícones dos modos de limpeza. Desligar - Controlo remoto: Carregue no botão [Power]. - Unidade principal: Carregue sem soltar o botão ( ) durante 3 segundos. - Ficam desactivados todos os ícones, excepto o do indicador de nível da bateria. Iniciar - Controlo remoto: Carregue no botão Automática, Pontual, Máxima, Manual ou Cantos. - Unidade principal: Seleccione o modo Automática / Pontual / Máxima / Manual / Cantos com o botão ( ) e depois carregue no botão ( ). - Quando começar a aspirar, o aspirador robot começa a mover-se.

Se carregar no botão ( ) sem seleccionar o modo de limpeza, começa a aspirar no modo Automático. Parar - Para parar, carregue no botão ( ) no controlo remoto ou na unidade principal. - Quando parar a limpeza, o aspirador robot pára. Pode iniciar ou parar todas as funções do aspirador robot.

As funções do aspirador robot só funcionam se o interruptor de corrente estiver ligado.

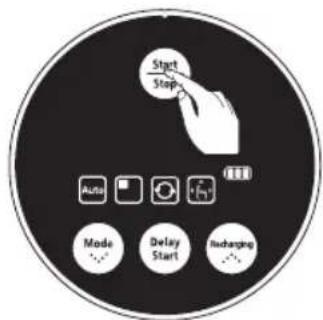

Com o aspirador robot a funcionar, carregue no botão ( ) para cancelar a operação e seleccionar uma função. Utilizar o controlo remoto Utilizar os botões da unidade principal Ligar ou desligar Iniciar ou parar a limpeza DJ68-00518K(8845-XEF)-0.4.indb 26 2011.3.22 10:56:34 AMUtilizar o aspirador _27

- Acende-se o ícone da unidade principal ( ) e o aspirador robot regressa ao carregador.

2. Para parar o aspirador robot quando ele está a voltar

ao carregador, carregue no botão ( ).

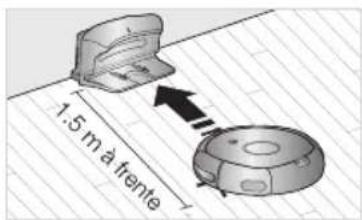

3. Para testar a função de carga automática, carregue

no botão Recharging quando o aspirador robot estiver a menos de 1,5 m do carregador. Pode fazer o aspirador robot regressar ao carregador para carregar a bateria usando o botão de recarga.

Com o aspirador robot a funcionar, carregue no botão ( ) para cancelar a operação e carregue no botão Recharging. Resolução de problemas quando o aspirador robot não regressa ao carregador

• Verique a instalação do carregador - Se o carregador estiver num local onde não possa guiar o aspirador robot até ele. - Se o carregador estiver a mais de 5 m de distância do aspirador robot. : Pode ser necessário mais tempo para que o aspirador robot regresse ao carregador.

• Carregue manualmente o aspirador robot nos seguintes casos. - Se o carregador estiver instalado num canto. - Quando a bateria estiver totalmente descarregada. - Se o aspirador robot estiver preso num obstáculo (mobília, etc.) - Se o aspirador robot não conseguir passar a soleira da porta para chegar ao local onde o carregador está instalado. Utilizar o controlo remoto Utilizar os botões da unidade principal DJ68-00518K(8845-XEF)-0.4.indb 27 2011.3.22 10:56:42 AM28_ Utilizar o aspirador Utilizar o aspirador

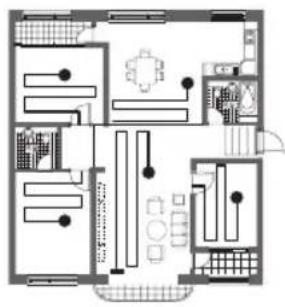

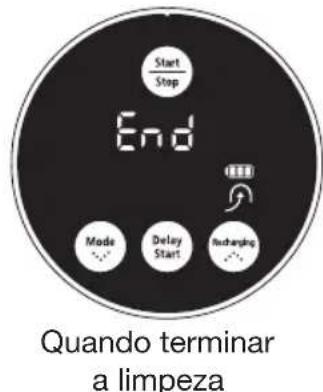

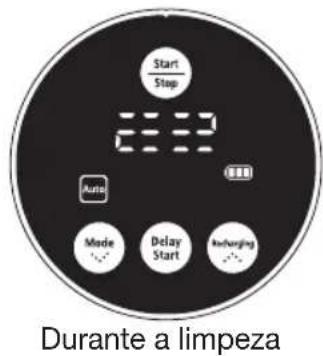

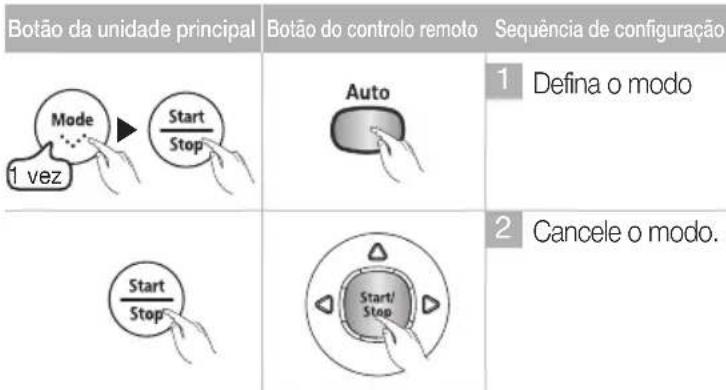

O aspirador robot move-se sozinho e limpa automaticamente a casa, até limpar tudo uma vez.

Se a limpeza começar quando o aspirador estiver na estação do carregador, o tempo para regressar ao carregador diminui, porque o aspirador robot recorda a sua posição original enquanto se move.

Se o nível da bateria se tornar demasiado baixo ao aspirar, o aspirador robot regressa automaticamente à estação do carregador e recomeça a aspirar depois de ter carregado a bateria. (Número de operações da limpeza retomadas: Uma) Durante a limpeza Quando terminar a limpeza Cancele o modo.

Defina o modoBotão da unidade principalBotão do controlo remotoSequência de configuração

Sobre a função Retomar a limpeza

• Se o aspirador robot concluir que a limpeza está completa, não executa a função Retomar a limpeza.

• Se mover o aspirador robot ou carregar num botão durante a carga, o aspirador conclui que a limpeza está completa e não a retoma. 1 vez Não mova o aspirador robot nem carregue num botão durante a limpeza. Caso contrário, o aspirador robot conclui que a limpeza está completa e retoma a limpeza desde o início. ATENÇÃO NOTA DJ68-00518K(8845-XEF)-0.4.indb 28 2011.3.22 10:56:43 AMUtilizar o aspirador _29

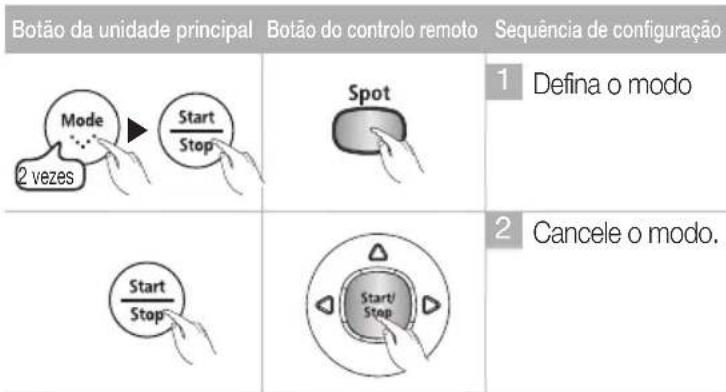

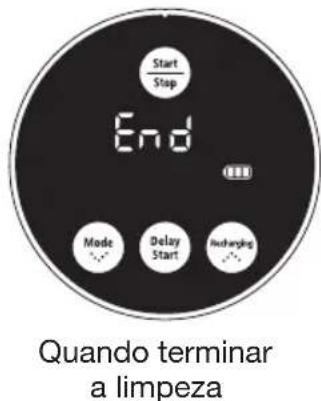

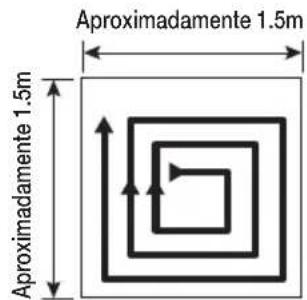

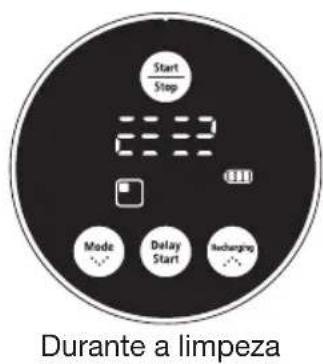

LIMPEZA PONTUAL Pode limpar comodamente uma área específica onde haja muitas migalhas, poeira, etc.

Leve o aspirador robot para o local onde quer executar uma limpeza pontual. Durante a limpeza Quando terminar a limpeza - No Modo de limpeza pontual, o aspirador robot limpa uma área quadrada com 1,5 m de lado. - Quando a limpeza terminar, o aspirador robot mostra as indicações End, Stop e Stand by. Cancele o modo.

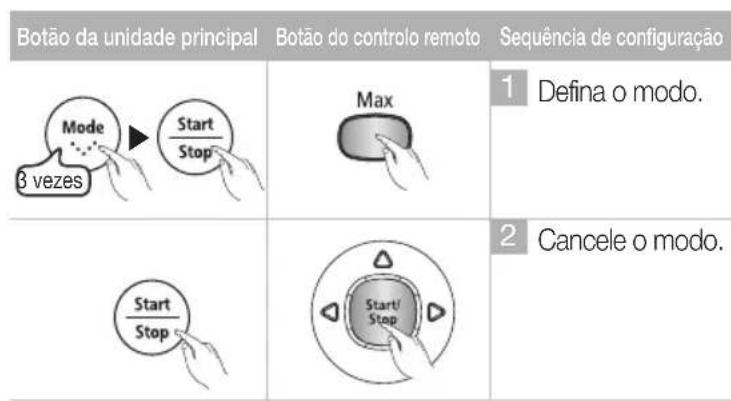

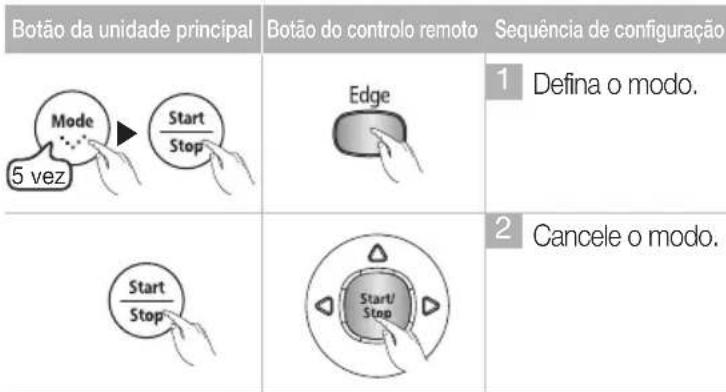

Defina o modoBotão da unidade principalBotão do controlo remotoSequência de configuração

Quando o aspirador robot estiver na estação de carregamento, não é possível efectuar a limpeza pontual. Aproximadamente 1.5mAproximadamente 1.5m2 vezes NOTA DJ68-00518K(8845-XEF)-0.4.indb 29 2011.3.22 10:56:44 AM30_ Utilizar o aspirador Utilizar o aspirador

O aspirador robot move-se automaticamente e limpa até a bateria se esgotar e o respectivo nível piscar apenas um nível.

Se a limpeza começar quando o aspirador estiver na estação do carregador, o tempo para regressar ao carregador diminui, porque o aspirador robot recorda a sua posição original enquanto se move.

Se o nível da bateria ficar baixo durante a limpeza, o aspirador robot regressa automaticamente à estação do carregador e retoma a limpeza após ter carregado a bateria. (Número de operações de limpeza retomadas: Uma) ATENÇÃO Não mova o aspirador robot nem carregue num botão durante a limpeza. Caso contrário, o aspirador robot conclui que a limpeza está completa e retoma a limpeza desde o início. Durante a limpeza

Defina o modo.Botão da unidade principalBotão do controlo remotoSequência de configuração Sobre a função Retomar a limpeza

• Se o aspirador robot concluir que a limpeza está completa, não a retoma.

• Se mover o aspirador robot ou carregar num botão durante a carga, o aspirador conclui que a limpeza está completa (não retoma a limpeza). NOTA 3 vezes DJ68-00518K(8845-XEF)-0.4.indb 30 2011.3.22 10:56:44 AMUtilizar o aspirador _31

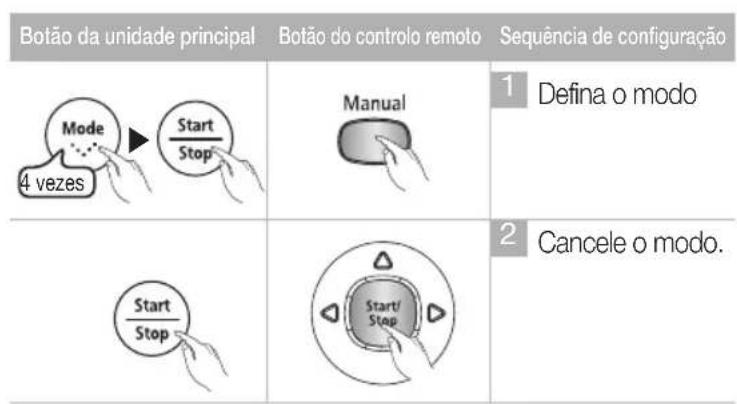

Mova o aspirador robot para o local onde quer executar a limpeza manual.

Pode fazer uma limpeza manual usando apenas o controlo remoto. Durante a limpeza Teclas direccionais(Para a frente, para a esquerda, para a direita)Não existe função de recuo. Cancele o modo.

Defina o modoBotão da unidade principalBotão do controlo remotoSequência de configuração• Se o aspirador robot estiver na estação do carregador, a limpeza manual não é possível. NOTA 4 vezes DJ68-00518K(8845-XEF)-0.4.indb 31 2011.3.22 10:56:45 AM32_ Utilizar o aspirador Utilizar o aspirador Quando o sensor de obstáculos detecta um obstáculo durante a limpeza, o aspirador robot reduz a velocidade para minimizar o impacto do choque e o sensor do amortecedor também ajuda a diminuir o impacto. E aspira os cantos chegando o mais perto possível dos mesmos. (Este tipo de aspirador robot toca nos obstáculos e aspira.)

UTILIZAR O ASPIRADOR ROBOT

LIMPEZA CANTOS O aspirador robot move-se sozinho e limpa automaticamente a casa, até limpar tudo uma vez.

Se a limpeza começar quando o aspirador estiver na estação do carregador, o tempo para regressar ao carregador diminui, porque o aspirador robot recorda a sua posição original enquanto se move.

Se o nível da bateria se tornar demasiado baixo ao aspirar, o aspirador robot regressa automaticamente à estação do carregador e recomeça a aspirar depois de ter carregado a bateria. (Número de operações da limpeza retomadas: Uma) Durante a limpeza Quando terminar a limpeza Cancele o modo.

Defina o modo.Botão da unidade principalBotão do controlo remotoSequência de configuração

Sobre a função Retomar a limpeza

• Se o aspirador robot concluir que a limpeza está completa, não executa a função Retomar a limpeza.

• Se mover o aspirador robot ou carregar num botão durante a carga, o aspirador conclui que a limpeza está completa e não a retoma. Não mova o aspirador robot nem carregue num botão durante a limpeza. Caso contrário, o aspirador robot conclui que a limpeza está completa e retoma a limpeza desde o início. ATENÇÃO NOTA 5 vez DJ68-00518K(8845-XEF)-0.4.indb 32 2011.3.22 10:56:46 AMUtilizar o aspirador _33

LIMPEZA PROGRAMADA Pode programar o aspirador robot para começar a limpar a partir de uma determinada hora. (Intervalo de tempo: até 23 horas)

A limpeza programada só é executada se o aspirador robot estiver na estação do carregador. O ícone apaga-se.Botão da unidade principalBotão do controlo remotoSequência de configuraçãoExemplo: para começar a limpar daí a 5 horasPiscaPisca Sempre que carregar no botão, o tempo aumenta ou diminui

Entre no Modo de limpeza programada. Termine a definição.

Cancele a definição.

Para baixo Para cima NOTA Quando terminar a denição, se carregar no botão ( ) e não no botão Início programado, cancela a hora da limpeza programada. Depois de terminar a denição, se retirar manualmente o aspirador robot da estação do carregador, cancela a hora da limpeza programada. DJ68-00518K(8845-XEF)-0.4.indb 33 2011.3.22 10:56:47 AM34_ Filtro e ferramentas de manutenção Filtro e ferramentas de manutenção

LIMPAR O ASPIRADOR ROBOT

TENHA EM ATENÇÃO OS MÉTODOS DE MANUTENÇÃO E LIMPEZA

Se o interruptor de corrente estiver danificado, contacte o técnico de assistência para não provocar nenhum acidente.

Não utilize meios ou dispositivos mecânicos não instalados pelo fabricante que possam acelerar a deformação do aspirador robot. LIMPAR A JANELA DO SENSOR E A CÂMARA Tem de desligar o interruptor de corrente na parte inferior da unidade principal antes de limpar o aspirador robot.

Nunca utilize água em spray, diluente, benzina, etc., directamente na unidade principal do aspirador robot.

Desligue sempre o interruptor de corrente na parte inferior da unidade principal antes de limpar o aspirador robot. O aspirador robot pode subitamente começar a funcionar e provocar ferimentos.

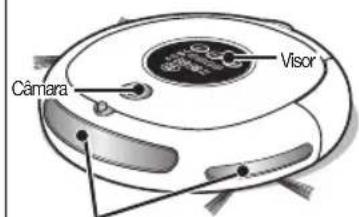

Limpe cuidadosamente a janela do sensor ou a câmara usando um pano macio. Janela do sensor frontal e câmara Janela do sensor traseiro Janela do sensor de declives Câmara Visor Janela do sensor frontal DJ68-00518K(8845-XEF)-0.4.indb 34 2011.3.22 10:56:48 AMFiltro e ferramentas de manutenção _35

FILTRO E FERRAMENTAS DE MANUTENÇÃO

Filtro e ferramentas de manutenção

2. Retire a tampa do saco do pó puxando-a no sentido da

1. Carregue no botão de ejecção do saco do pó (PUSH)

e puxe-o para fora do aspirador robot. Antes de limpar o saco do pó, tem de esvaziá-lo.

Quando retirar o saco do pó, tenha cuidado para não entornar o pó.

Esvazie o saco do pó nos seguintes casos.

1. Quando houver pó acumulado dentro do saco.

2. Quando o poder de sucção enfraquecer subitamente.

3. Quando o ruído aumentar de repente.

3. Retire o filtro do saco do pó puxando-o no sentido da seta

- Certique-se de que a grade do ltro está voltada para baixo. Não pode instalá-la na direcção errada.

4. Limpe o pó do filtro e do saco.

✽ Pode lavá-los com água.

Feche a tampa do saco do pó e instale-o na unidade principal. Filtro Tampa do saco do pó DJ68-00518K(8845-XEF)-0.4.indb 35 2011.3.22 10:56:49 AM36_ Filtro e ferramentas de manutenção Filtro e ferramentas de manutenção

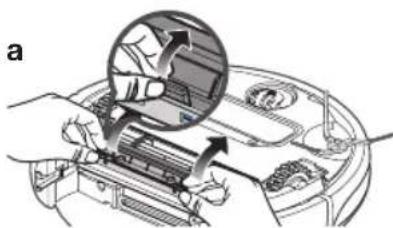

2. Depois de verificar se há substâncias estranhas,

carregue no gancho que fixa a tampa da escova para a retirar.

1. Retire o saco do pó carregando no botão de ejecção do

saco (PUSH). Tem de desligar o interruptor de corrente na parte inferior da unidade principal antes de limpar o aspirador robot.

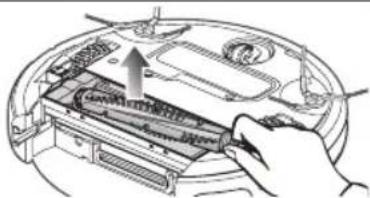

3. Retire a escova eléctrica da unidade principal.

4. Retire quaisquer substâncias estranhas, como cabelos

ou fios compridos enrolados na escova eléctrica, usando uma escova de limpeza ou um aspirador. ATENÇÃO

• Para evitar entornar o pó do respectivo saco, retire-o antes de limpar a escova eléctrica.

5. Quando terminar a limpeza, monte primeiro a escova

eléctrica do lado do interruptor de corrente e depois monte o outro lado da escova da mesma forma. DJ68-00518K(8845-XEF)-0.4.indb 36 2011.3.22 10:56:49 AMFiltro e ferramentas de manutenção _37

FILTRO E FERRAMENTAS DE MANUTENÇÃO

Filtro e ferramentas de manutenção

LIMPAR O ASPIRADOR ROBOT

6. Depois de introduzir as 3 pontas na parte superior

da tampa, empurre a outra extremidade para dentro até ela encaixar na posição correcta com um “clique”. ATENÇÃO

• Para impedir que o aspirador robot que obstruído, tenha cuidado para não aspirar palitos ou cotonetes.

• Se for difícil remover substâncias estranhas, contacte um centro de assistência ao cliente.

• Como a escova eléctrica aspira o pó do chão, pode car com cabelos e os compridos enrolados. Verifique e limpe a escova eléctrica regularmente. DJ68-00518K(8845-XEF)-0.4.indb 37 2011.3.22 10:56:50 AM38_ Filtro e ferramentas de manutenção Filtro e ferramentas de manutenção

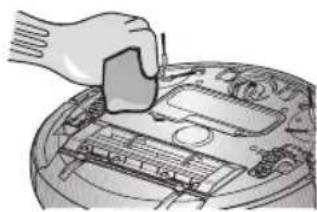

lateral num pano, passe-a por água quente durante cerca de 10 segundos e limpe-a com o pano.

Verifique se a escova rotativa lateral está dobrada ou se há alguma substância estranha presa na escova. Tem de desligar o interruptor de corrente na parte inferior da unidade principal antes de limpar o aspirador robot.

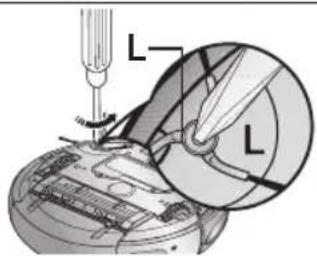

principal e a escova rotativa lateral, desaperte o parafuso da escova rotativa lateral com uma chave de parafusos (+) para os remover. Quando voltar a montar a escova, alinhe o “L” da escova rotativa lateral para limpeza de cantos com o “L” da unidade principal e monte a escova rotativa lateral. (A letra “R” está gravada no lado direito da escova rotativa.) NOTA Limpe frequentemente a escova rotativa lateral, uma vez que esta atrai facilmente cabelos e outras substâncias estranhas. O excesso de substâncias estranhas na escova rotativa lateral pode danificar a escova.

FILTRO E FERRAMENTAS DE MANUTENÇÃO

Filtro e ferramentas de manutenção

2. Verifique se há substâncias estranhas e retire-as

com uma vareta ou uma pinça sem pontas afiadas, se for necessário.

1. Quando limpar a roda motora, coloque um pano

macio no chão e deite a unidade principal com cuidado. Tem de desligar o interruptor de corrente na parte inferior da unidade principal antes de limpar o aspirador robot.

Se o aspirador robot começar de repente a andar em ziguezague, pode haver substâncias estranhas presas na roda motora. DJ68-00518K(8845-XEF)-0.4.indb 39 2011.3.22 10:56:59 AM40_ Resolução de problemas Resolução de problemas LISTA DE VERIFICAÇÃO ANTES DE LIGAR PARA O SERVIÇO DE ASSISTÊNCIA SINTOMA LISTA DE VERIFICAÇÃO MEDIDA A TOMAR O aspirador robot não funciona antes da limpeza.

O saco do pó está montado?

O interruptor de corrente está ligado?

Carregue no botão ( ). (Para o desligar, carregue sem soltar o botão ( ) durante 3 segundos ou mais.)

O nível da bateria está a piscar num só nível e a indicação ‘LO’ aparece no visor?

Levante o aspirador robot e coloque-o manualmente na estação do carregador para carregá-lo.

O aspirador robot não funciona se a bateria do controlo remoto estiver descarregada.

Substitua as pilhas do controlo remoto (Tipo AAA) O aspirador robot deixou de funcionar durante a limpeza.

O nível da bateria está a piscar num só nível e a indicação ‘LO’ aparece no visor?

Levante o aspirador robot e coloque-o manualmente na estação do carregador para carregá-lo.

O aspirador robot ficou preso em os no chão?

O aspirador robot está preso num desnível do chão? - A roda motora está levantada.

A roda motora está envolvida numa toalha na (pano)?

Desligue o interruptor de corrente e retire a toalha fina.

O aspirador robot está preso na soleira da porta?

Desligue o interruptor de corrente e mova o aspirador robot para outro local para continuar a limpeza. O poder da sucção é fraco ao limpar.

Verique se o saco do pó está cheio.

Verique se a entrada de sucção está obstruída com substâncias estranhas.

Desligue o interruptor de corrente e retire as substâncias estranhas da entrada de sucção.

Verique se o ltro está obstruído.

Limpe bem o filtro. DJ68-00518K(8845-XEF)-0.4.indb 40 2011.3.22 10:57:0 AMResolução de problemas _41

05 RESOLUÇÃO DE PROBLEMAS

Resolução de problemas LISTA DE VERIFICAÇÃO ANTES DE LIGAR PARA O SERVIÇO DE ASSISTÊNCIA SINTOMA LISTA DE VERIFICAÇÃO MEDIDA A TOMAR O aspirador robot não encontra o carregador.

Se houver algum obstáculo num raio de cerca de 1 m à frente do carregador e cerca de 0,5 m à esquerda e à direita do carregador, tem de remover esses obstáculos.

Se houver alguma substância estranha no pino de carga, limpe-o com uma toalha seca.

As baterias do VIRTUAL GUARD estão gastas?

O VIRTUAL GUARD está denido para o modo Protecção (porta virtual)?

O indicador luminoso do modo está desligado?

Verifique se o VIRTUAL GUARD está desligado e dena-o para o modo desejado. A duração das baterias do VIRTUAL GUARD é demasiado curta.

Substitua as baterias por baterias alcalinas novas. (2 baterias alcalinas Tipo D (LR20)) DJ68-00518K(8845-XEF)-0.4.indb 41 2011.3.22 10:57:0 AM42_ Resolução de problemas Resolução de problemas RESOLUÇÃO DE PROBLEMAS ASSINALADOS COM CóDIGOS DE ERRO CóDIGO DE ERRO

O aspirador robot ficou travado ou preso durante a movimentação.

Desligue o interruptor de corrente na parte inferior e mova o aspirador robot para um local diferente.

Há substâncias estranhas (os, papel, brinquedos, etc.) presas na escova eléctrica.

Desligue o interruptor de corrente na parte inferior e retire as substâncias estranhas da escova eléctrica.

Há substâncias estranhas (os, papel, brinquedos, etc.) presas na roda motora da esquerda.

Desligue o interruptor de corrente na parte inferior e retire as substâncias estranhas da roda motora da esquerda.

Há substâncias estranhas (os, papel, brinquedos, etc.) presas na roda motora da direita.

Desligue o interruptor de corrente na parte inferior e retire as substâncias estranhas da roda motora da direita.

Verifique o sensor do amortecedor.

Puxe o amortecedor preso ligeiramente para fora.

Há substâncias estranhas (pó, manchas, etc.) na janela do sensor de obstáculos.

Desligue o interruptor de corrente na parte inferior e limpe as substâncias estranhas das janelas dos sensores dianteiro e traseiro usando um pano macio.

Há substâncias estranhas (pó, manchas, etc.) na janela do sensor de declives.

Desligue o interruptor de corrente na parte inferior e limpe as substâncias estranhas da janela do sensor de declives usando um pano macio.

O saco do pó não está colocado.

Coloque o saco do pó até que ele encaixe com um “clique”.

Há substâncias estranhas (os, panos, etc.) presas na escova rotativa lateral para limpeza de cantos.

Desligue o interruptor de corrente na parte inferior e limpe as substâncias estranhas da escova rotativa lateral para limpeza de cantos. ✽ Se carregar no botão Iniciar/Parar ou desligar o interruptor de corrente, limpa o código de erro. DJ68-00518K(8845-XEF)-0.4.indb 42 2011.3.22 10:57:0 AMEspecicações do produto _43

06 ESPECIFICAÇÕES DO PRODUTO

Especificações do produto Carregador (estação) Corpo principal 93 milímetros (altura) 355 milímetros (comprimento) 355 milímetros (largura) 275 milímetros (largura) 161 milímetros (comprimento) 122 milímetros (altura) DJ68-00518K(8845-XEF)-0.4.indb 43 2011.3.22 10:57:1 AM44_ Especicações do produto Especificações do produto

CLASSIFICAÇÃO ARTIGO DETALHE

Especificações mecânicas Diâmetro 355mm Altura 93mm Peso 4.0kg Especificações eléctricas Tensão AC 220-240V~, 50-60Hz Consumo de energia durante a carga 50 W Consumo de energia da unidade principal 40 W Especicações da bateria 14.4V / 2,000 mA Especificações de limpeza Capacidade do saco do pó Cerca de 0.6 ℓ Tipo de carregamento Carregamento automático/ manual Modo de limpeza Limpeza Automática, Pontual, Máxima, Manual, Cantos, Programada Tempo de carregamento Aproximadamente 120 minutos Tempo de limpeza (numa superfície dura) Aproximadamente 90 minutos Método de limpeza Reconhecimento da forma do tecto Tipo do botão da unidade principal Tipo botão Este Aspirador foi aprovado de acordo com as seguintes normas. Directiva UEM : 2004/108/EEC Directiva de Segurança de Baixa Voltagem : 2006/95/EC DJ68-00518K(8845-XEF)-0.4.indb 44 2011.3.22 10:57:1 AMmemorando DJ68-00518K(8845-XEF)-0.4.indb 45 2011.3.22 10:57:1 AMCode No. DJ68-00518K REV(0.4) Se tem algumas dúvidas ou comentários sobre os produtos Samsung, contacte por favor a nossa linha de apoio a clientes Samsung. 80820-SAMSUNG(726-7864) www.samsung.com DJ68-00518K(8845-XEF)-0.4.indb 46 2011.3.22 10:57:1 AM
