GEBRUIKSAANWIJZING SR8848 SAMSUNG

Vous pouvez également vous connectez à notre site internet http://www.samsung.com DJ68-00518K(8845-XEF)-0.4.indb 46 2011.3.22 10:53:16 AMimagine the possibilities Hartelijk voor uw aankoop van een Samsung product.Registreer uw product op www.samsung.com/register en win! Nederlands ✻ Lees deze instructies zorgvuldig door voordat u het apparaat in gebruik neemt.✻ Alleen voor gebruik binnenshuis. Gebruiksaanwijzing Robotstofzuiger SR8845 SR8846 DJ68-00518K(8845-XEF)-0.4.indb 1 2011.3.22 10:53:17 AM2_ Veiligheidsinformatie Veiligheidsinformatie

WAARSCHUWINGSSYMBOLEN IN DEZE GEBRUIKSAANWIJZING

WAARSCHUWING Geeft aan dat er risico op ernstig of dodelijk letsel bestaat. LET OP Geeft aan dat er risico op lichamelijk letsel of materiële schade bestaat.

OVERIGE SYMBOLEN IN DEZE GEBRUIKSAANWIJZING

OPMERKING Uitleg van terminologie, om gebruikers te helpen het product op de juiste wijze te gebruiken. VEILIGHEIDSINFORMATIE

• Voordat u het apparaat gebruikt, dient u deze handleiding zorgvuldig door te lezen. Bewaar de handleiding ter referentie.

• Omdat deze gebruiksinstructies gelden voor meerdere modellen, kunnen de eigenschappen van uw stofzuiger verschillen van de beschrijving in deze handleiding. WAARSCHUWINGWAARSCHUWING DJ68-00518K(8845-XEF)-0.4.indb 2 2011.3.22 10:53:17 AMVeiligheidsinformatie _3 Veiligheidsinformatie BELANGRIJKE VEILIGHEIDSAANWIJZINGEN Bij het gebruik van elektrische apparaten moeten onder meer de volgende basisvoorzorgen in acht worden genomen: LEES ALLE INSTRUCTIES DOOR ALVORENS U DE ROBOTSTOFZUIGER GAAT GEBRUIKEN. Haal de stekker uit het stopcontact wanneer u het apparaat niet gebruikt en wanneer u er onderhoud aan pleegt. WAARSCHUWING: houd u aan het volgende om de kans op brand, elektrische schokken en lichamelijk letsel te vermijden: ALGEMEEN

• Gebruik het apparaat alleen zoals in deze handleiding is aangegeven.

Gebruik de robotstofzuiger of het oplaadstation niet als deze op enige wijze zijn beschadigd.

• Als de stofzuiger niet naar behoren werkt, is gevallen, buiten is blijven staan of in het water is gevallen, moet u het apparaat naar een klantenservicecentrum brengen.

• Pak het oplaadstation en de robotstofzuiger niet met natte handen vast.

• Gebruik het apparaat alleen op droge oppervlakken binnenshuis.

• Dit apparaat is niet bedoeld voor personen (waaronder kinderen) met een verminderd fysiek, zintuiglijk of mentaal vermogen, of met onvoldoende ervaring en kennis, tenzij ze onder toezicht staan of instructies hebben gekregen met betrekking tot het gebruik van het apparaat van een persoon die verantwoordelijk is voor hun veiligheid.

• Kinderen dienen onder toezicht te worden gehouden om te voorkomen dat ze met het apparaat gaan spelen. BATTERIJOPLADER

• Pas de gepolariseerde stekker niet aan om deze op een niet-gepolariseerd stopcontact of verlengsnoer te kunnen aansluiten.

• Gebruik het product niet buiten of op natte oppervlakken.

• Haal de stekker van het oplaadstation uit het stopcontact wanneer u dit niet gebruikt en wanneer u er onderhoud aan pleegt.

• Gebruik alleen het oplaadstation dat door de fabrikant is meegeleverd om het apparaat op te laden.

• Gebruik het product niet wanneer het snoer of de stekker beschadigd is.

• Trek of draag het product niet aan het snoer, gebruik het snoer niet als handvat, sluit de deur niet op of over het snoer heen en trek het snoer niet om scherpe hoeken of randen. Houd het snoer uit de buurt van verwarmde oppervlakken.

Gebruik geen verlengsnoeren of stopcontacten met onvoldoende stroomtransportcapaciteit.

Trek de stekker niet aan het snoer uit het stopcontact. Pak de stekker beet en niet het snoer.

Vermink of verbrand de batterijen niet, aangezien deze bij hoge temperaturen ontploffen.

• Probeer niet het oplaadstation te openen. Reparaties mogen alleen door een gekwaliceerd klantenservicecentrum worden uitgevoerd.

• Stel het oplaadstation niet bloot aan hoge temperaturen en zorg dat het oplaadstation ook niet met enige vloeistof of vocht in contact komt. DJ68-00518K(8845-XEF)-0.4.indb 3 2011.3.22 10:53:17 AM4_ Veiligheidsinformatie Veiligheidsinformatie VEILIGHEIDSINFORMATIE

06 Stroomtoevoer 07 Vóór het gebruik 10 Tijdens het gebruik 11 Reiniging en onderhoud PRODUCTKENMERKEN

40 Controlelijst vóór bellen met de klantenservice 42 Probleemoplossing voor foutcodes

15 Onderdelen 16 Namen van de onderdelen

20 De robotstofzuiger gebruiksklaar maken 20 Volgorde van installatie 20 De aan-uitschakelaar gebruiken 21 Het oplaadstation plaatsen 22 Opladen 23 De batterij 24 De VIRTUAL GUARD plaatsen 26 De robotstofzuiger gebruiken 26 Reiniging starten/stoppen 27 Opnieuw opladen 28 Automatische reiniging 29 Lokale reiniging 30 Uitgebreide reiniging 31 Handmatige reiniging 32 Zijborstel reiniging 33 Geplande reiniging

34 De robotstofzuiger reinigen 34 Houd de methoden voor reiniging en onderhoud in gedachten 34 Het sensorvenster en de camera reinigen 35 De stofopvangbak en het lter reinigen 36 De zuigborstel reinigen 38 De draaiende zijborstel voor reiniging van randen reinigen 39 Het rijwiel reinigen PRODUCTSPECIFICATIE

• Zuig geen harde of scherpe voorwerpen zoals glas, spijkers, schroeven, munten enzovoorts op.

• Gebruik het apparaat niet zonder lter. Wanneer u onderhoud aan het apparaat pleegt, mag u uw vingers of andere voorwerpen niet in de ventilatorruimte steken, voor het geval het apparaat per ongeluk wordt ingeschakeld.

• Steek geen voorwerpen in openingen. Gebruik het apparaat niet als er openingen geblokkeerd zijn; houd openingen vrij van stof, pluisjes, haren en alles wat de luchtcirculatie kan hinderen.

• Zuig geen giftige stoffen op (chloor, bleekmiddel, ammonia, gootsteenreiniger, enzovoorts).

• Zuig geen zaken op die branden of waar rook vanaf komt zoals sigaretten, lucifers of hete as.

• Zuig geen vloeistoffen zoals benzine op die kunnen ontvlammen of ontploffen en gebruik het apparaat niet op plekken waar deze vloeistoffen aanwezig kunnen zijn.

• Gebruik de robotstofzuiger niet in een afgesloten ruimte die gevuld is met dampen van verf op oliebasis, verfverdunner, antimottenmiddelen, ontvlambaar stof of andere explosieve of giftige dampen.

• Bij extreem gebruik en onder extreme temperatuuromstandigheden kunnen er lekken in de batterijcellen ontstaan. Als deze vloeistof met de huid in aanraking komt, moet u deze snel met water wassen. Als de vloeistof in de ogen komt, moet u deze onmiddellijk minimaal 10 minuten lang met schoon water spoelen. Zoek medische hulp. DJ68-00518K(8845-XEF)-0.4.indb 4 2011.3.22 10:53:17 AMInhoud _5 Inhoud VEILIGHEIDSINFORMATIE

06 Stroomtoevoer 07 Vóór het gebruik 10 Tijdens het gebruik 11 Reiniging en onderhoud PRODUCTKENMERKEN

40 Controlelijst vóór bellen met de klantenservice 42 Probleemoplossing voor foutcodes

15 Onderdelen 16 Namen van de onderdelen

20 De robotstofzuiger gebruiksklaar maken 20 Volgorde van installatie 20 De aan-uitschakelaar gebruiken 21 Het oplaadstation plaatsen 22 Opladen 23 De batterij 24 De VIRTUAL GUARD plaatsen 26 De robotstofzuiger gebruiken 26 Reiniging starten/stoppen 27 Opnieuw opladen 28 Automatische reiniging 29 Lokale reiniging 30 Uitgebreide reiniging 31 Handmatige reiniging 32 Zijborstel reiniging 33 Geplande reiniging

34 De robotstofzuiger reinigen 34 Houd de methoden voor reiniging en onderhoud in gedachten 34 Het sensorvenster en de camera reinigen 35 De stofopvangbak en het lter reinigen 36 De zuigborstel reinigen 38 De draaiende zijborstel voor reiniging van randen reinigen 39 Het rijwiel reinigen PRODUCTSPECIFICATIE

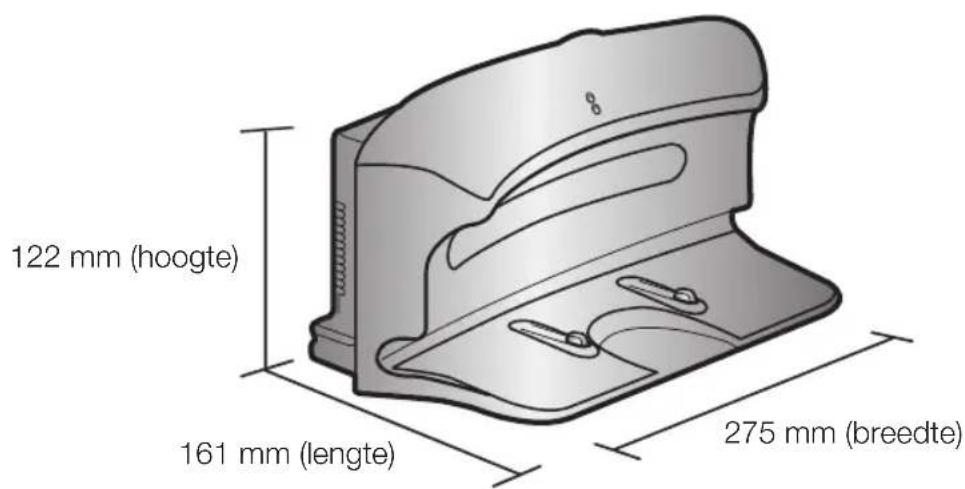

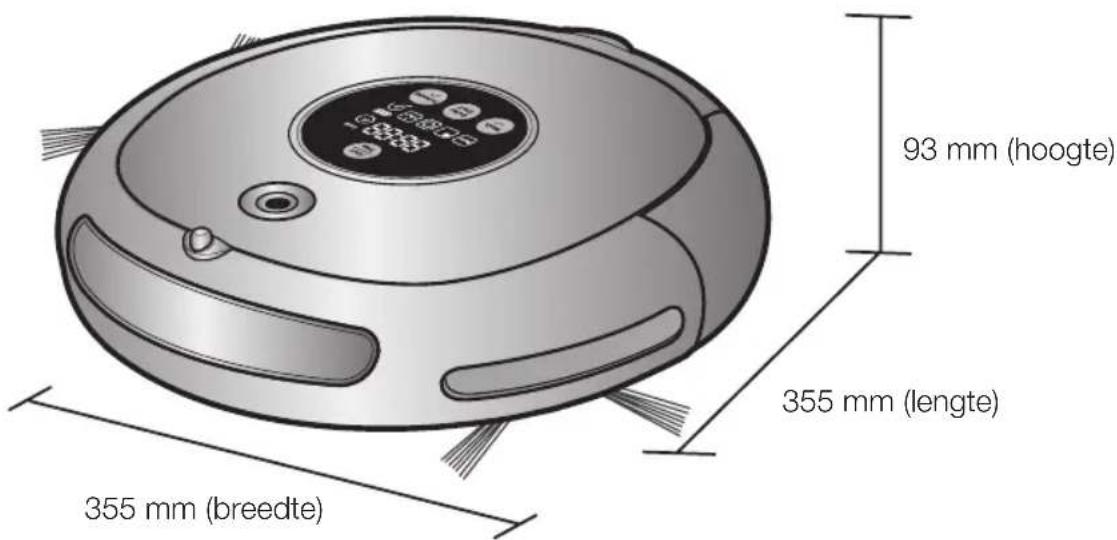

43 Productspecicatie DJ68-00518K(8845-XEF)-0.4.indb 5 2011.3.22 10:53:17 AM6_ Veiligheidsinformatie Veiligheidsinformatie STROOMTOEVOER Buig het netsnoer niet te veel en plaats er geen zware voorwerpen op zodat het kan breken. - Dit zou tot brand en elektrische schokken kunnen leiden. Gebruik geen beschadigd snoer of beschadigde stekker en eveneens geen loszittend stopcontact. - Dit zou tot brand en elektrische schokken kunnen leiden. Steek niet meerdere stekkers tegelijk in een contactdoos. (Laat het snoer niet open en bloot op de grond liggen.) - Dit zou tot brand en elektrische schokken kunnen leiden. Trek de stekker niet aan het snoer uit het stopcontact en raak de stekker niet met natte handen aan. - Dit zou tot brand en elektrische schokken kunnen leiden. Zorg dat u eventueel aanwezig stof en water van de stekker verwijdert. - Als u dit niet doet, zou dat tot een storing en elektrische schokken kunnen leiden. WAARSCHUWING WAARSCHUWING WAARSCHUWING WAARSCHUWING WAARSCHUWING DJ68-00518K(8845-XEF)-0.4.indb 6 2011.3.22 10:53:18 AM01 VEILIGHEIDSINFORMATIE Veiligheidsinformatie _7 Veiligheidsinformatie LET OP LET OP LET OP LET OP LET OP LET OP VóóR HET GEBRUIK Alvorens de robotstofzuiger in te schakelen, moet u zorgen dat de stofopvangbak is geplaatst. - Als de stofopvangbak niet is geplaatst, zal de robotstofzuiger niet werken. Gebruik de robotstofzuiger nooit op locaties met brandbaar materiaal, zoals: - Locaties met kaarsen of bureaulampen op de vloer. - Locaties met onbewaakt vuur (vlammen of gloeiende kolen). - Locaties met benzine, gedestilleerde alcohol, thinner, asbakken met brandende sigaretten, enzovoorts. De robotstofzuiger is alleen bedoeld voor huishoudelijk gebruik. Gebruik het apparaat niet op de volgende locaties. - Zolders, kelders, magazijnen, industriële gebouwen, aparte kamers op afstand van het hoofdgebouw, locaties die blootstaan aan nattigheid of vocht, zoals badkamers en wasruimten, en smalle en hoge locaties zoals tafels en planken. Bij gebruik op deze locaties kan er ernstige schade ontstaan (abnormale werking en defecten). Open alle deuren als u alle kamers wilt reinigen. - Als een deur gesloten is, zal de robotstofzuiger die kamer niet kunnen binnenkomen. - Zorg er echter voor dat u de deuren van de hoofdingang, naar de tuin, de badkamer en eventuele ruimten waar de robotstofzuiger naar een lager gedeelte kan vallen, gesloten houdt. Bij kleden met lange kwastjes vouwt u de kwastjes onder het kleed. - Wanneer u de kwastjes niet onder het kleed vouwt, kan dit voor schade aan zowel het kleed als het apparaat zorgen, doordat de kwastjes in het rijwiel of de zuigborstel verstrikt raken. Wanneer de steiltesensor vervuild raakt, kan de robotstofzuiger van de trap of een andere verhoging vallen. Mensen kunnen hierdoor lichamelijk letsel oplopen en het apparaat kan zwaar beschadigen. Om dit gevaar te voorkomen kunt u voor gevaarlijke gedeelten de VIRTUAL GUARD (Schuttingmodus) plaatsen. Reinig het sensorvenster om te voorkomen dat de input van de camera tot verkeerde opdrachten leidt. DJ68-00518K(8845-XEF)-0.4.indb 7 2011.3.22 10:53:18 AM8_ Veiligheidsinformatie Veiligheidsinformatie VóóR HET GEBRUIK Haal verspreide objecten op de vloer weg voordat de reiniging begint.

De robotstofzuiger kan obstakels op 5 cm afstand herkennen. - Badhanddoeken, kleedjes voor de badkamer, fonteintjes, drempels en de bijkeuken, stroomsnoeren, tafelkleedjes en broekriemen kunnen in het rijwiel en de zuigborstel verstrikt raken. Hierdoor zouden voorwerpen van de tafel kunnen vallen. Verwijder van tevoren kleine en breekbare voorwerpen uit het te reinigen gebied. - Haal objecten weg voordat de reiniging begint. - Zorg dat u breekbare zaken zoals porselein, glas, bloempotten enzovoorts weghaalt. - De robotstofzuiger herkent geen munten, ringen of andere waardevolle voorwerpen zoals sieraden en juwelen. Informeer alle gezinsleden en andere relevante personen voorafgaand aan het reinigen of bij gebruik van de geplande reinigingsmodus dat ze voorzichtig moeten zijn. - De robotstofzuiger kan tegen kinderen opbotsen waardoor deze kunnen komen te vallen. Zorg dat kinderen niet op de robotstofzuiger stappen of erop gaan zitten. - Kinderen kunnen dan vallen en zich bezeren en het product kan ernstig beschadigen. Bij het plaatsen van het oplaadstation moet u ervoor zorgen dat het netsnoer niet open en bloot op de vloer ligt. - Wanneer de robotstofzuiger automatisch gaat opladen of langs het oplaadstation komt, kan deze het netsnoer meeslepen. Houd het netsnoer van het oplaadstation altijd op het stopcontact aangesloten. - Hoewel de robotstofzuiger een automatische oplaadfunctie heeft, kan de batterij niet automatisch worden opgeladen als het netsnoer van het oplaadstation niet op een stopcontact is aangesloten. LET OP LET OP LET OP LET OP LET OP LET OP Wanneer een kind of huisdier alleen wordt gelaten, moet u ervoor zorgen dat de aan-uitschakelaar van de robotstofzuiger in de uitstand staat. - De robotstofzuiger zou hun aandacht kunnen trekken. - Als er vingers, voetjes, poten, kleding of haar in het draaiende wiel of de borstel vastraken, kan dit tot letsel leiden. - Als een kind of huisdier zich in de weg van de robotstofzuiger bevindt, kan dit als obstakel worden herkend en wordt dat gebied mogelijk niet gereinigd. - Wanneer de aan-uitschakelaar in de uitstand staat, is de stroomtoevoer afgesneden en zijn alle functies uitgeschakeld. LET OP DJ68-00518K(8845-XEF)-0.4.indb 8 2011.3.22 10:53:19 AMVeiligheidsinformatie _9 01 VEILIGHEIDSINFORMATIE Veiligheidsinformatie LET OP

Plaats het oplaadstation op een locatie die voor de robotstofzuiger goed bereikbaar is. - Als het oplaadstation in een hoek is geplaatst, kan dit extra bewegingen vereisen en het automatische oplaadproces mogelijk verstoren. Gebruik het oplaadstation niet voor andere doeleinden. - Hierdoor kan het oplaadstation ernstig kunnen beschadigen of brand veroorzaken. WAARSCHUWING Zorg dat de robotstofzuiger niet over vloeistoffen zoals water, olie en plasjes van huisdieren heen beweegt of deze opzuigt.

Hierdoor kan het apparaat ernstig kunnen beschadigen.

Vloeistoffen zouden zich via de wielen kunnen verspreiden en tot verontreiniging leiden. WAARSCHUWING Als er zich objecten voor het oplaadstation bevinden, kunnen deze verhinderen dat de robotstofzuiger zich automatisch laat opladen. - Zorg dat het gebied leeg is. LET OP Er mogen zich 0,5 m links en rechts en 1 m vóór het oplaadstation geen obstakels bevinden. WAARSCHUWING Zorg dat het oplaadstation vrij is van sporen van vloeistoffen. - Als u dit niet doet, zou dat tot brand en elektrische schokken kunnen leiden. WAARSCHUWING Veroorzaak geen kortsluiting bij de oplaadcontactpunten met metalen voorwerpen zoals haak- en breinaalden, schroevendraaiers, enzovoorts. - Hierdoor kan het oplaadstation ernstig beschadigen. WAARSCHUWING DJ68-00518K(8845-XEF)-0.4.indb 9 2011.3.22 10:53:22 AM10_ Veiligheidsinformatie Veiligheidsinformatie OPMERKING

De robotstofzuiger mag niet op dikke vloerkleden worden gebruikt. - Dit zou tot problemen met de robotstofzuiger kunnen leiden. - Het vloerkleed zou hierdoor kunnen beschadigen. De robotstofzuiger zou bij de voordeur of de drempel van de tuindeur vast kunnen komen te zitten. - Om veiligheidsredenen stopt de robotstofzuiger met zuigen als deze zich langer dan 5 minuten niet kan verplaatsen. - Om het zuigen te hervatten zet u de aan-uitschakelaar in de uitstand en weer in de aanstand nadat u het apparaat hebt verplaatst naar een plek waar het de reiniging kan voortzetten. Als u merkt dat de robotstofzuiger ongewone geluiden, geuren of rook produceert, zet u onmiddellijk de aan-uitschakelaar in de uitstand en belt u het klantenservicecentrum. WAARSCHUWING Gebruik de robotstofzuiger niet op een tafel of een andere hoge locatie. - Als het apparaat per ongeluk valt, zou het ernstig kunnen beschadigen. LET OP De robotstofzuiger kan tijdens het zuigen tegen meubels zoals stoelpoten, tafelpoten, dun en lang meubilair en dergelijke opbotsen. - Voor snellere prestaties zet u stoelen boven op de tafel. Verwijder tijdens het reinigen onmiddellijk eventuele grote stukken papier of plastic zakken uit het apparaat. - Wanneer het apparaat langere tijd met een geblokkeerde ingang wordt gebruikt, kan het hierdoor ernstig beschadigen. Plaats geen voorwerpen boven op de robotstofzuiger. - Dit zou tot storingen kunnen leiden. LET OP LET OP LET OP LET OP DJ68-00518K(8845-XEF)-0.4.indb 10 2011.3.22 10:53:26 AMVeiligheidsinformatie _11 01 VEILIGHEIDSINFORMATIE Veiligheidsinformatie OPMERKING OPMERKING

De robotstofzuiger kan locaties die deze niet kan bereiken zoals hoeken en ruimten tussen banken en muren niet volledig reinigen. - Reinig deze locaties van tijd tot tijd. Na een reiniging kunnen er stofvlokken achterblijven als deze zich tijdens het reinigen hebben gevormd en de robotstofzuiger deze niet heeft opgezogen. - Veeg in dat geval het stof met een ander reinigingshulpmiddel op.

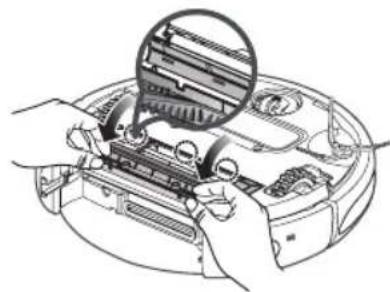

REINIGING EN ONDERHOUD

Wanneer u het product reinigt, mag u geen water rechtstreeks op de buitenkant spuiten of deze met vluchtige stoffen zoals benzeen, thinner en alcohol schoonvegen. - Hierdoor kan het apparaat ernstig kunnen beschadigen. LET OP Het apparaat mag alleen door een gekwalificeerde onderhoudsmonteur uit elkaar worden gehaald en in elkaar worden gezet. - Hierdoor kan het apparaat kunnen beschadigen. LET OP Oefen geen harde druk uit op de bumper van de robotstofzuiger. - Als de bumpersensor beschadigt, kan de robotstofzuiger tegen muren en meubilair opbotsen. LET OP Verwijder regelmatig eventuele vreemde stoffen die zich op de obstakel- en steiltesensoren ophopen. - Vuilophoping leidt tot een onnauwkeurige werking van de sensoren. WAARSCHUWING Steiltesensor Obstakelsensor DJ68-00518K(8845-XEF)-0.4.indb 11 2011.3.22 10:53:27 AM12_ Veiligheidsinformatie Veiligheidsinformatie

REINIGING EN ONDERHOUD

Neem contact op met het klantenservicecentrum van Samsung Electronics als u de batterij wilt vervangen. - Gebruik van andere dan originele batterijen leidt tot storing van het product. WAARSCHUWING Als het netsnoer is beschadigd, moet u dit door een gekwalificeerde onderhoudsmonteur van het klantenservicecentrum laten vervangen. - Als u dit niet doet, zou dat tot brand en elektrische schokken kunnen leiden. WAARSCHUWING Zorg dat u uit veiligheidsoogpunt het netsnoer loskoppelt voordat u het oplaadstation reinigt. WAARSCHUWING Gebruik altijd de reinigingsborstel om vreemde stoffen te verwijderen, nadat u de aan-uitschakelaar in de uitstand hebt gezet. - Als u dit niet doet, bestaat de mogelijkheid dat het apparaat plotseling in werking treedt en lichamelijk letsel veroorzaakt of ernstig beschadigt. WAARSCHUWING Zuigborstel Zijborstel voor reiniging van hoeken DJ68-00518K(8845-XEF)-0.4.indb 12 2011.3.22 10:53:35 AMProductkenmerken _13 Productkenmerken

HANDIGE VIRTUAL GUARD-FUNCTIE

U kunt de robotstofzuiger tot een bepaald gebied begrenzen door de Schuttingmodus (virtuele muur) te gebruiken of diverse gedeelten een voor een reinigen door de Wachtmodus (virtuele deur) te gebruiken.

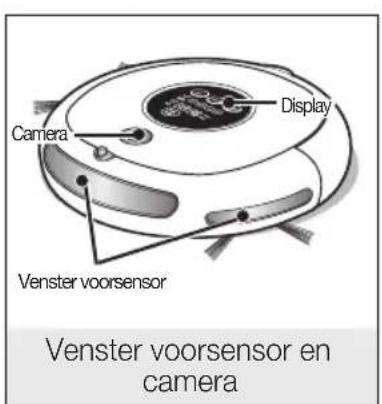

Met deze functie wordt met behulp van de camera op de bovenkant de vorm van het plafond voor het te reinigen gebied geïdentificeerd en wordt de beste manier bepaald om elk gedeelte van de vloer te bestrijken. DIVERSE REINIGINGSMODI Er zijn diverse reinigingsmodi beschikbaar, om in al uw reinigingsbehoeften te voorzien.

GRONDIGE REINIGING VAN ELKE HOEK

Aangezien de robotstofzuiger de vloer in opeenvolgende stukken reinigt ( ) volgens de kaart die door de plafondvormherkenningsfunctie is opgesteld, wordt elke hoek van de vloer gereinigd.

Alle ruimten worden automatisch gereinigd.

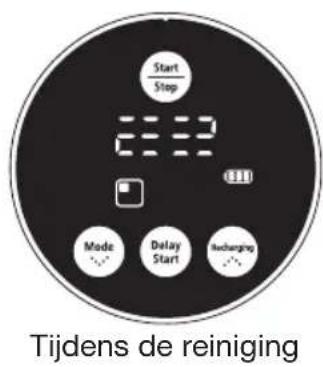

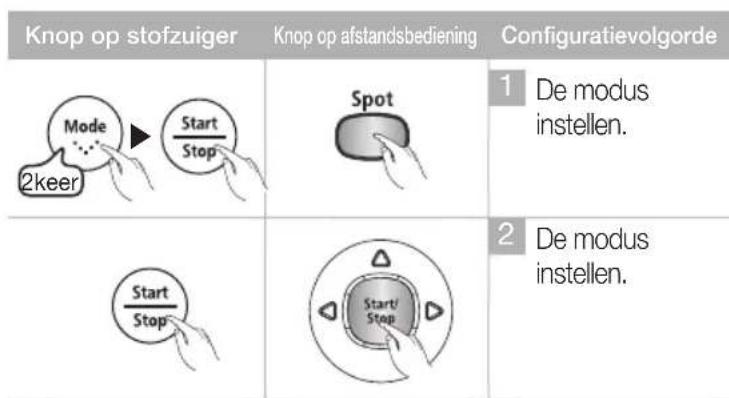

Een speciek lokaal gebied wordt intensief gereinigd. Dit kan worden gebruikt om brood- en koekkruimels op te ruimen.

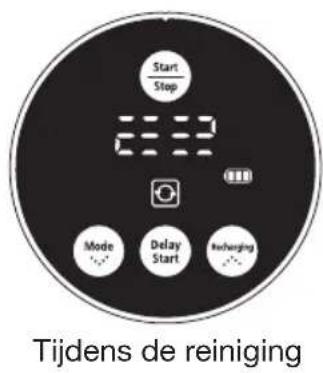

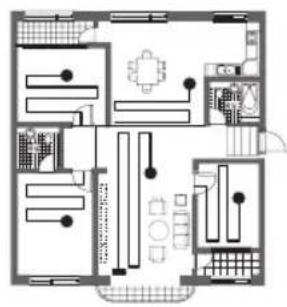

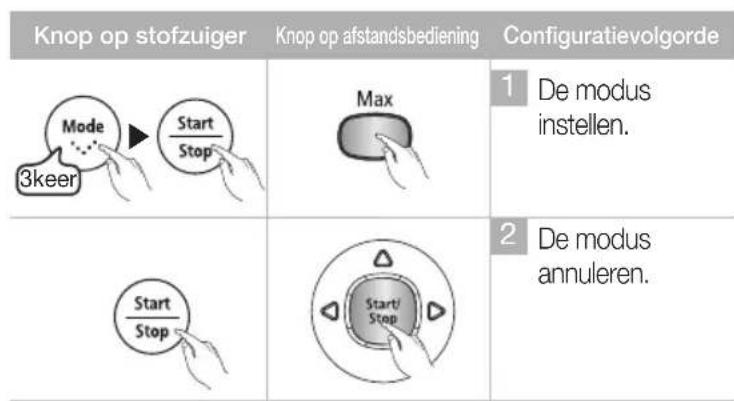

3. Uitgebreide modus

De robotstofzuiger reinigt totdat de batterij bijna leeg is.

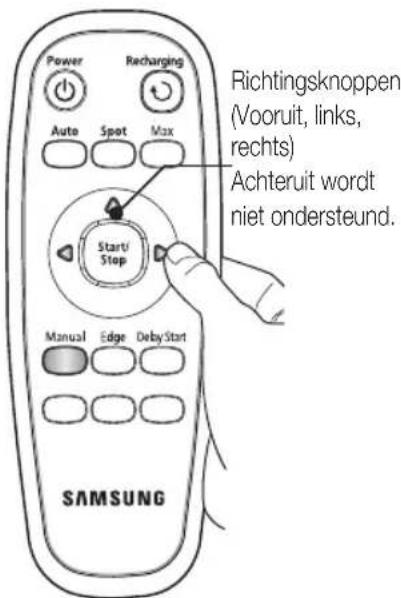

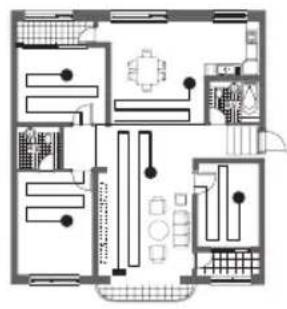

De vloer kan handmatig worden gereinigd door de robotstofzuiger met een afstandsbediening te verplaatsen.

Wanneer de obstakelsensor tijdens het stofzuigen een obstakel herkent, wordt de snelheid van de robotstofzuiger verminderd om de impact van de botsing te minimaliseren. De botssensor draagt hier ook toe bij. De stofzuiger komt zo dicht mogelijk bij hoekjes om deze schoon te maken.

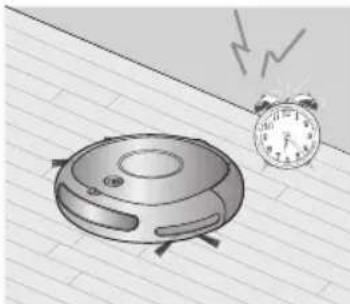

6. Geplande reinigingsmodus

Op het ingestelde tijdstip reinigt de robotstofzuiger de vloer. Circa 1.5m Circa 1.5m DJ68-00518K(8845-XEF)-0.4.indb 13 2011.3.22 10:53:40 AM14_ Productkenmerken Productkenmerken DREMPELS OVERSTEKEN Dankzij zijn vernuftige rijsysteem kan de robotstofzuiger over drempels met een hoogte van circa 1,5 cm heen en zo alle kamers reinigen. De robotstofzuiger is mogelijk niet in staat om over een drempel van 1,5 cm te gaan, afhankelijk van de vorm van de drempel. ANTI-BOTSING De robotstofzuiger herkent en ontwijkt in twee fasen obstakels. Eerst worden obstakels herkend door de zeven obstakelsensoren. Als de robotstofzuiger toch tegen een obstakel botst, absorberen de twee bumpersensoren de schok.

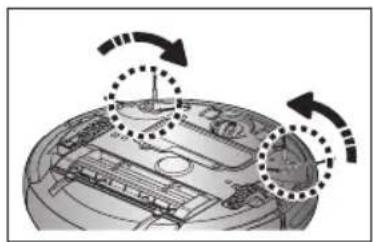

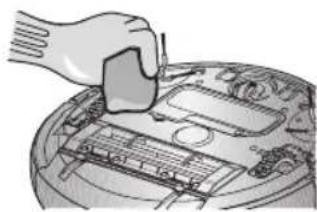

DRAAIENDE ZIJBORSTEL VOOR REINIGING VAN RANDEN

Met de draaiende zijborstel wordt stof uit hoeken en van randen weggehaald. AUTOMATISCH OPLADEN Als de batterij bijna leeg is, wordt de robotstofzuiger automatisch naar het oplaadstation geleid voor een snelle automatische oplaadsessie. VEILIGHEIDSINRICHTING Wanneer de robotstofzuiger tijdens het reinigen wordt opgetild, wordt dit door een sensor gedetecteerd en stoppen automatisch de rijwielen, de zuigborstel, de zuigmotor en de draaiende zijborstels hun werking. Circa 1,5 cm Schuin type Verticaal type DJ68-00518K(8845-XEF)-0.4.indb 14 2011.3.22 10:53:51 AMMontage van de stofzuiger _15

02 MONTAGE VAN DE STOFZUIGER

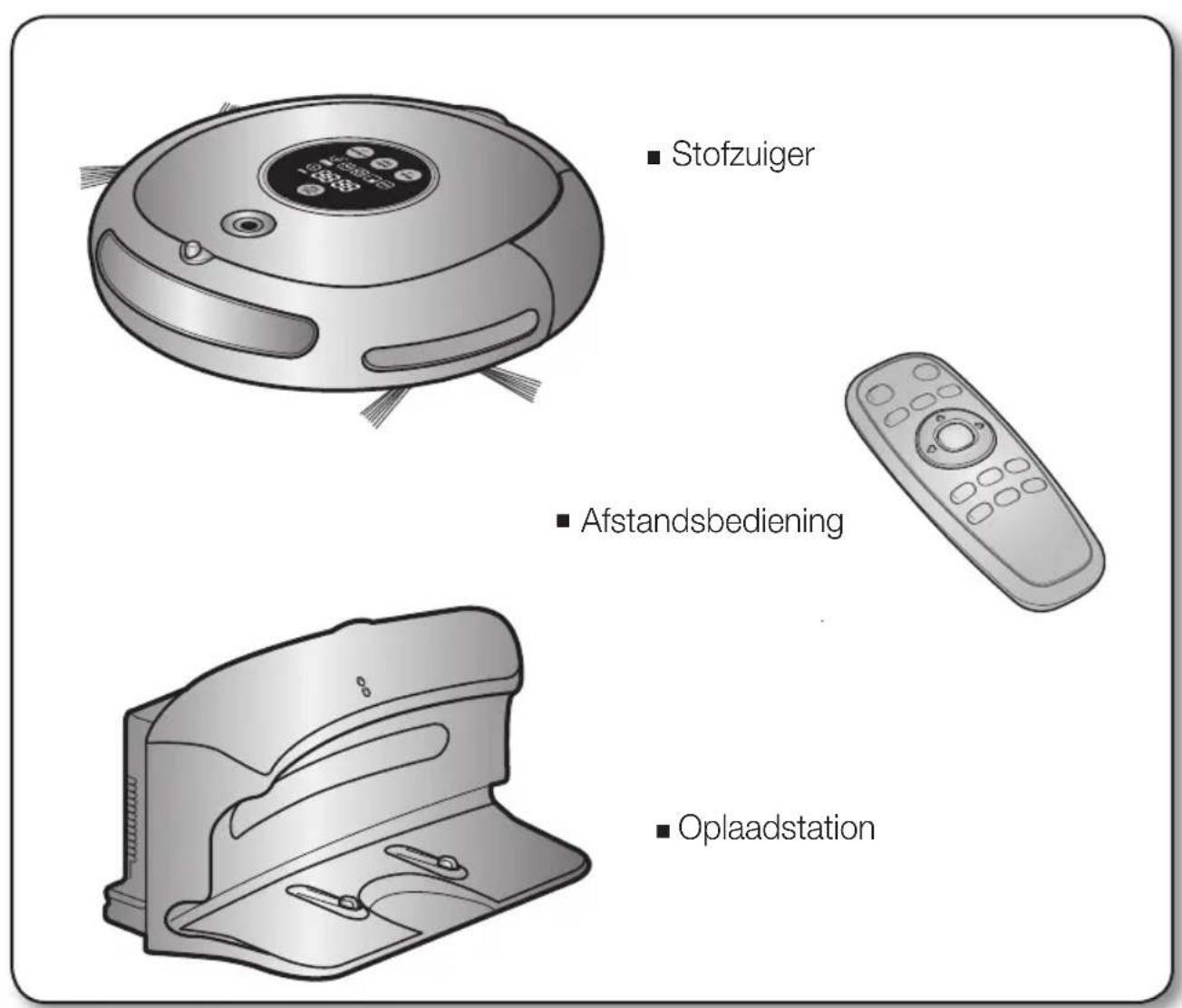

Montage van de stofzuiger ONDERDELEN

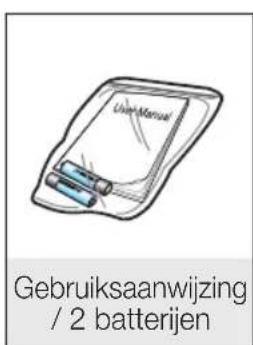

Afstandsbediening Gebruiksaanwijzing / 2 batterijen VIRTUAL GUARD Reinigingsborstel Houder voor afstandsbediening Reservefilter DJ68-00518K(8845-XEF)-0.4.indb 15 2011.3.22 10:53:52 AM16_ Montage van de stofzuiger Montage van de stofzuiger

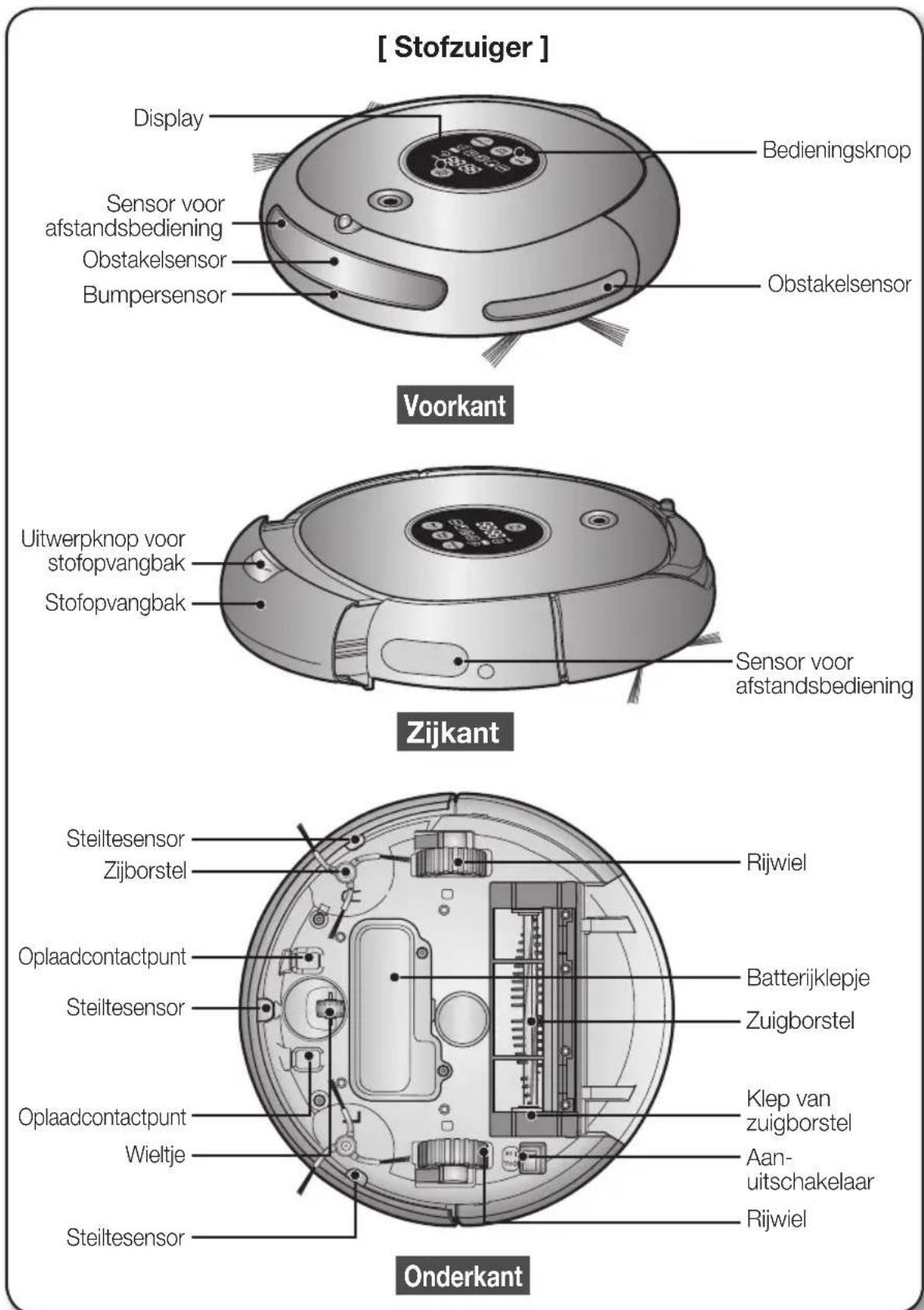

NAMEN VAN DE ONDERDELEN

[ Stofzuiger ] Zijkant Onderkant Voorkant Sensor voor afstandsbediening Stofopvangbak Uitwerpknop voor stofopvangbak Rijwiel Batterijklepje Zuigborstel Klep van zuigborstel Aan- uitschakelaar Rijwiel Steiltesensor Zijborstel Steiltesensor Oplaadcontactpunt Steiltesensor Oplaadcontactpunt Wieltje Bedieningsknop Obstakelsensor Obstakelsensor Bumpersensor Sensor voor afstandsbediening Display DJ68-00518K(8845-XEF)-0.4.indb 16 2011.3.22 10:53:53 AMMontage van de stofzuiger _17

02 MONTAGE VAN DE STOFZUIGER

Montage van de stofzuiger

NAMEN VAN DE ONDERDELEN

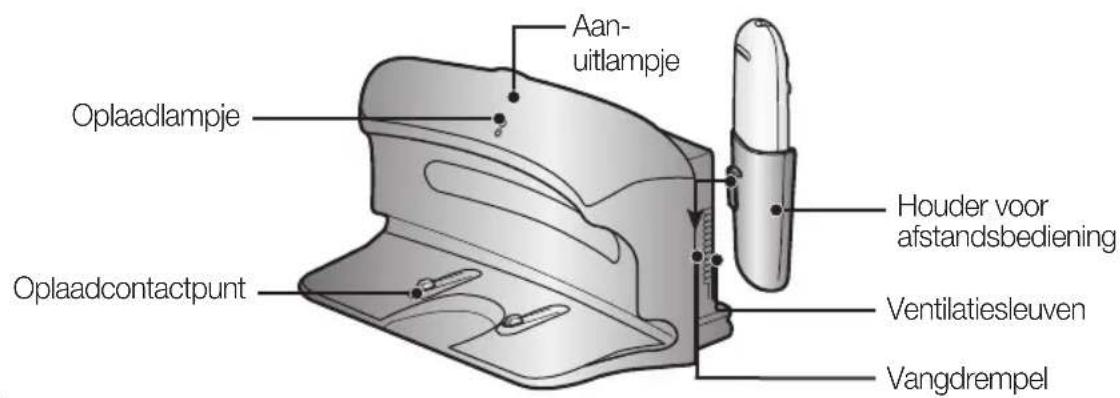

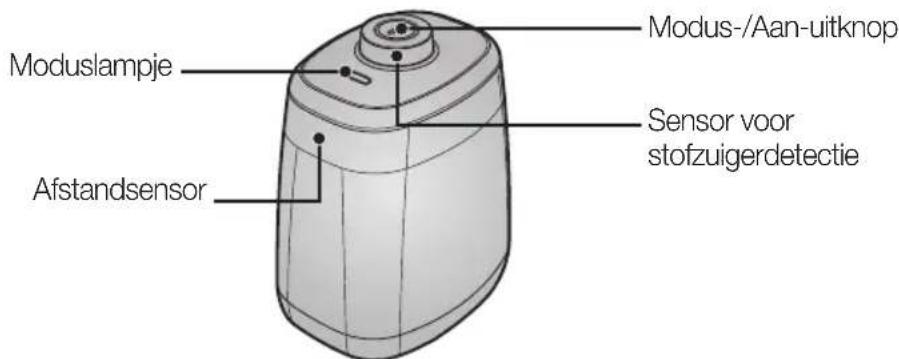

[ Oplader (station) ] [ VIRTUAL GUARD ] Er zijn geen batterijen bij het product geleverd. Batterijen moeten apart worden aangeschaft. Plaats vóór gebruik de alkalinebatterijen (type D).

De batterijen plaatsen Houd de vergrendeling ingedrukt en til de klep van de VIRTUAL GUARD omhoog. Plaats de batterijen op de aangegeven wijze in de VIRTUAL GUARD. (Als de batterijen niet met de polen in de juiste richting worden geplaatst, zal de VIRTUAL GUARD niet werken.) Nadat u het uiteinde van de klep in de sleuf hebt gestoken, duwt u op het andere einde totdat dit op zijn plaats klikt.

✽ Specicatie: Alkalinebatterijen type D (LR20) Afstandsensor Sensor voor stofzuigerdetectie Modus-/Aan-uitknop Moduslampje Oplaadcontactpunt Houder voor afstandsbediening Ventilatiesleuven Vangdrempel Oplaadlampje Aan- uitlampje DJ68-00518K(8845-XEF)-0.4.indb 17 2011.3.22 10:53:53 AM18_ Montage van de stofzuiger Montage van de stofzuiger

NAMEN VAN DE ONDERDELEN

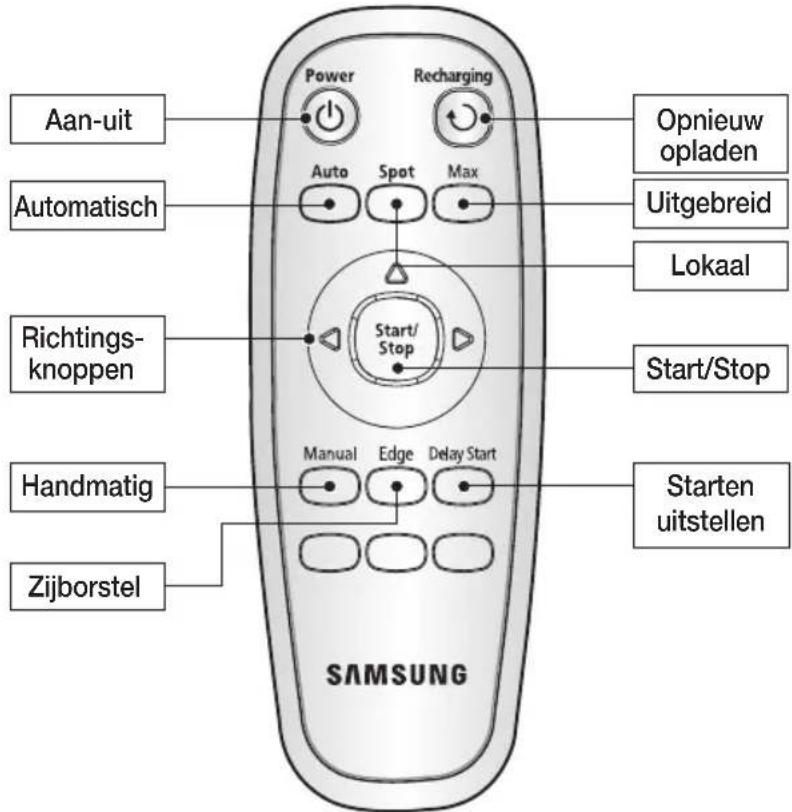

[ Afstandsbediening ] Houd de vergrendeling ingedrukt en til het klepje van het batterijcompartiment aan de achterkant van de afstandsbediening omhoog. Plaats de batterijen op de aangegeven wijze in de afstandsbediening. (Als de batterijen niet met de polen in de juiste richting worden geplaatst, zal de afstandsbediening niet werken.) Nadat u het uiteinde van de klep in de sleuf hebt gestoken, duwt u op het andere einde totdat dit op zijn plaats klikt.

✽ Specicatie: Alkalinebatterijen type AAA Bij aankoop van het product zijn er nog geen batterijen in de afstandsbediening geplaatst. Plaats vóór gebruik de alkalinebatterijen (type AAA).

De batterijen in de afstandsbediening plaatsen Aan-uitOpnieuw opladenUitgebreidLokaalStart/StopStarten uitstellenAutomatischRichtings-knoppenHandmatigZijborstel DJ68-00518K(8845-XEF)-0.4.indb 18 2011.3.22 10:53:54 AMMontage van de stofzuiger _19

02 MONTAGE VAN DE STOFZUIGER

Montage van de stofzuiger

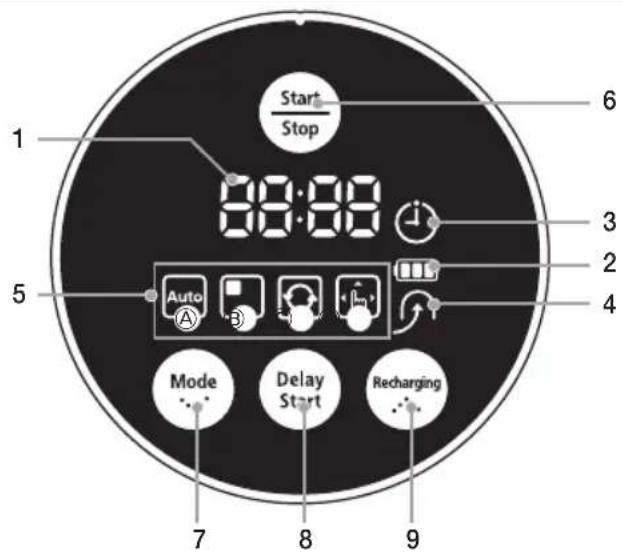

- Hier worden de timer, de voortgang en foutcodes in cijfers, letters en pictogrammen weergegeven.

2. Batterijniveau-indicator

- Tijdens het opladen: de voortgang van het opladen wordt in 3 stappen weergegeven. - Tijdens het gebruik: het batterijniveau wordt weergegeven. Het batterijniveau loopt tijdens het gebruik vanaf FULL per niveau terug. (Wanneer de batterij volledig leeg is, knippert er één niveau om “LO” aan te geven.)

3. Geplande reiniging

- Als er een reiniging is ingepland, licht het pictogram van Geplande reiniging op.

- Dit pictogram licht op wanneer de robotstofzuiger naar het oplaadstation terugkeert om de batterij op te laden.

5. Display voor reinigingsmodi

- Na elke druk op de reinigingsmodusknop wordt de desbetreffende reinigingsmodus weergegeven. (a) Automatische modus: dit pictogram licht op wanneer de Automatische reinigingsmodus is geselecteerd. (b) Lokale modus: dit pictogram licht op wanneer de Lokale reinigingsmodus is geselecteerd. (c) Uitgebreide modus: dit pictogram licht op wanneer de Uitgebreide reinigingsmodus is geselecteerd. (d) Handmatige modus: dit pictogram licht op wanneer de Handmatige reinigingsmodus is geselecteerd. (e) Zijborstel modus: : " " brandt wanneer de zijborstelmodus is geselecteerd. KNOPPENGEDEELTE

- Druk hierop om het reinigen te starten en stoppen.

- Druk hierop om een reinigingsmodus te selecteren. Druk na het selecteren van een reinigingsmodus op de knop ( ) om het reinigen te starten.

8. Starten uitstellen

- Druk hierop om een reiniging in te plannen. U kunt een reiniging tot 23 uur uitstellen.

- Na een druk op deze knop licht het pictogram voor Opnieuw opladen op en keert de robotstofzuiger naar het oplaadstation terug om de batterij op te laden.

DJ68-00518K(8845-XEF)-0.4.indb 19 2011.3.22 10:53:54 AM20_ De stofzuiger gebruiken De stofzuiger gebruiken

VOLGORDE VAN INSTALLATIE

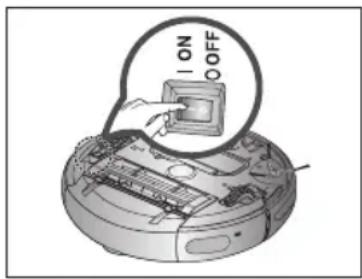

1. De aan-uitschakelaar gebruiken

Om de robotstofzuiger te kunnen gebruiken, moet u de aan-uitschakelaar aan de onderkant van het apparaat in de aanstand zetten.

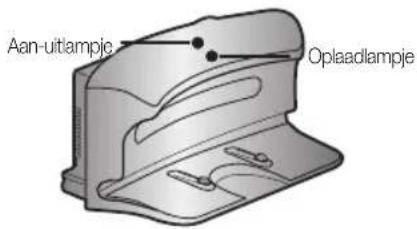

2. Het oplaadstation plaatsen

Om de robotstofzuiger te kunnen opladen, moet eerst het oplaadstation worden geïnstalleerd. Bij aankoop van het product is de batterij nog niet geladen. Daarom moet deze voor gebruik eerst worden opgeladen.

3. De batterijen opladen

Voordat u de robotstofzuiger gaat gebruiken, moet u de batterij volledig opladen.

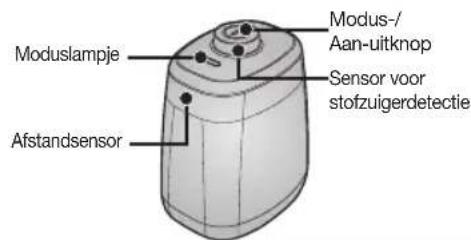

4. De VIRTUAL GUARD plaatsen

U kunt de robotstofzuiger tot een bepaald gebied begrenzen door de Schuttingmodus (virtuele muur) te gebruiken of diverse gedeelten een voor een reinigen door de Wachtmodus (virtuele deur) te gebruiken.

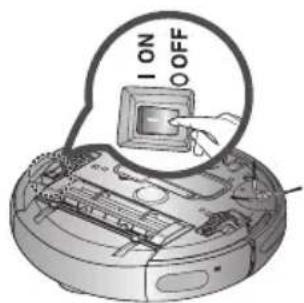

LET OP Als de aan-uitschakelaar in de uitstand staat, wordt de robotstofzuiger niet opgeladen, ook niet als deze zich in het oplaadstation bevindt. Om de robotstofzuiger te kunnen gebruiken, moet u de aan-uitschakelaar in de aanstand zetten. Als u de aan-uitschakelaar in de uitstand zet, worden alle instellingen gereset.

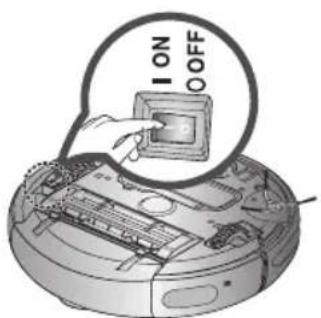

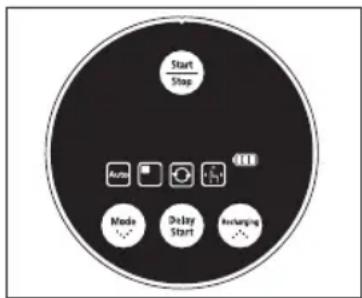

1. Draai de stofzuiger om en zet de aan-

uitschakelaar in de aanstand. - Als de pictogrammen niet oplichten, betekent dit dat de batterij leeg is. Zet de robotstofzuiger in dat geval in het oplaadstation nadat u de aan-uitschakelaar in de aanstand hebt gezet. - Let op dat alle instellingen worden gereset als u de aan- uitschakelaar in de uitstand zet. - Wanneer het apparaat is ingeschakeld en er gedurende ongeveer 10 minuten niet op een knop wordt gedrukt, wordt het apparaat automatisch uitgeschakeld om de batterij te sparen. Als u de robotstofzuiger opnieuw wilt gebruiken, drukt u op de Power-knop of de Start/Stop-knop. DJ68-00518K(8845-XEF)-0.4.indb 20 2011.3.22 10:53:55 AMDe stofzuiger gebruiken _21

03 DE STOFZUIGER GEBRUIKEN

De stofzuiger gebruiken

Houd het netsnoer van het oplaadstation altijd op het stopcontact aangesloten. - Als het netsnoer van het oplaadstation niet op een stopcontact is aangesloten, kan de robotstofzuiger het oplaadstation niet vinden en kan de batterij niet automatisch worden opgeladen. - Als de robotstofzuiger van het oplaadstation wordt losgemaakt, wordt de batterij automatisch ontladen.

2. Er mogen zich 0,5 m links en rechts en 1 m vóór

het oplaadstation geen obstakels bevinden.

1. Plaats het oplaadstation op een vlakke ondergrond.

3. Plaats het oplaadstation op een locatie die voor de

robotstofzuiger goed bereikbaar is.

4. Laat het netsnoer langs de muur lopen.

5. Wanneer het een houten vloer betreft, plaatst

u het oplaadstation in dezelfde richting als de houtnerven. Aan-uitlampjeOplaadlampjeOPMERKINGcirca 0.5mcirca 0.5m DJ68-00518K(8845-XEF)-0.4.indb 21 2011.3.22 10:53:55 AM22_ De stofzuiger gebruiken De stofzuiger gebruiken

Controleer de oplaadstatus van de robotstofzuiger. - Wanneer het opladen begint, worden achtereenvolgens de batterijniveau-indicator en “ ” op het display weergegeven.

Wanneer het opladen gereed is, worden achtereenvolgens de batterijniveau-indicator en “FULL” op het display weergegeven.

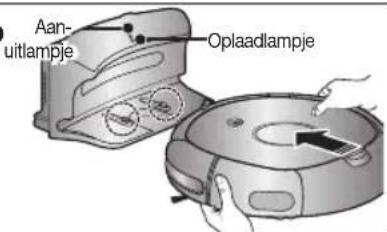

1. Breng de oplaadcontactpunten van de stofzuiger op

gelijke hoogte met de oplaadcontactpunten van het oplaadstation en druk de stofzuiger aan totdat u een “oplaadgeluid” uit het oplaadstation hoort. - Het oplaadlampje wordt groen. Bij aankoop van het product is de batterij volledig ontladen. De robotstofzuiger moet dan eerst handmatig worden opgeladen. Aan-uitlampjeOplaadlampje Aan- uitlampjeOplaadlampjeOPMERKING

• Na aankoop van het product duurt het ongeveer 120 minuten om de batterij volledig op te laden en loopt het product circa 90 minuten.

• Wanneer de batterij wordt opgeladen terwijl deze oververhit is, kan de oplaadtijd toenemen.

• Te nemen maatregelen wanneer het opladen niet soepel verloopt. Wanneer de robotstofzuiger niet automatisch kan worden opgeladen, moet u het volgende proberen: - Zet de aan-uitschakelaar aan de onderkant van de robotstofzuiger in de uitstand en weer in de aanstand (Reset).

Haal de stekker van het oplaadstation uit het stopcontact en steek deze er weer terug in (Reset). - Controleer of er zich geen vreemde stoffen op de oplaadcontactpunten bevinden en veeg deze contactpunten op de stofzuiger en het oplaadstation met een droge doek schoon. - Controleer of er zich sterk reecterende objecten in de buurt van het oplaadstation bevinden.

• Wanneer de robotstofzuiger van het oplaadstation wordt gehaald, zal de batterij op een natuurlijke manier ontladen. - Laad de robotstofzuiger zo mogelijk op met behulp van het oplaadstation. (Wanneer u voor langere tijd van huis bent vanwege een zakenreis, een vakantie, enzovoorts, moet u de aan- uitschakelaar op de robotstofzuiger in de uitstand zetten, de stekker van het oplaadstation uit het stopcontact halen en de producten opbergen.) Zet de aan-uitschakelaar aan de onderkant van het product in de aanstand.

Wanneer de batterijniveau-indicator tijdens het reinigen knippert, stopt de robotstofzuiger de reiniging en zal deze zichzelf automatisch bij het oplaadstation opladen.

Wanneer de batterijniveau-indicator tijdens het reinigen knippert en “LO” op het display wordt weergegeven, kan de robotstofzuiger niet met de afstandsbediening of de knoppen op de stofzuiger worden bediend. In dit geval moet u de robotstofzuiger direct naar het oplaadstation dragen om de batterij weer op te laden. (Dit gebeurt wanneer de batterij volledig ontladen is.) Opladen gereedOpladen Opladen vereist<Oplaaddisplay>OpladenVolledig opgeladenKnippertKnippert DJ68-00518K(8845-XEF)-0.4.indb 22 2011.3.22 10:53:59 AMDe stofzuiger gebruiken _23

03 DE STOFZUIGER GEBRUIKEN

De stofzuiger gebruiken

DE ROBOTSTOFZUIGER GEBRUIKSKLAAR MAKEN

DE BATTERIJ - Deze batterij is alleen bedoeld voor robotstofzuigers van Samsung. Het is streng verboden om deze ook voor andere apparaten of andere doeleinden te gebruiken. - Haal de batterij niet uit elkaar en pas deze niet aan. - Laad de batterij op op een locatie met goede ventilatie. - Stel de batterij niet bloot aan vuur en verhit deze niet. - Sluit geen metalen voorwerpen op de (+) en (-) polen van de batterij aan. - Bewaar de batterij binnenshuis (0ºC~40ºC). - Voordat u dit product wegdoet, moet u de batterijen op een milieuvriendelijke manier wegwerpen. - Werp deze batterijen niet weg bij het normale huishoudelijk afval. - Houd u bij het wegwerpen van oude batterijen aan alle lokale regelgeving.

De robotstofzuiger loopt op milieuvriendelijke oplaadbare batterijen van het type nikkelmetaalhydride (NiMH) en is voorzien van een overlaadbeveiliging die een lange levensduur garandeert.

De batterijgarantie geldt voor een periode van 6 maanden na de aankoopdatum.

Wanneer u een batterij koopt, moet u vóór de aanschaf het klantenservicecentrum vragen om het modelnummer en het symbool dat aangeeft dat het een origineel onderdeel betreft ( ). ✽ Als de batterij defect is, mag u deze niet demonteren. Neem contact op met het dichtstbijzijnde klantenservicecentrum. ✽ Een langere oplaadtijd en een kortere levensduur van de lading betekent dat de batterij aan het eind van zijn levenscyclus zit. Neem contact op met een geautoriseerd klantenservicecentrum om de batterij te vervangen. De oplaadbare accu waarvan dit apparaat is voorzien, kan niet door de gebruiker worden vervangen. Voor informatie over de vervanging ervan neemt u contact op met het servicecentrum. DJ68-00518K(8845-XEF)-0.4.indb 23 2011.3.22 10:54:0 AM24_ De stofzuiger gebruiken De stofzuiger gebruiken

U kunt de robotstofzuiger tot een bepaald gebied begrenzen door de Schuttingmodus (virtuele muur) te gebruiken of diverse gedeelten een voor een reinigen door de Wachtmodus (virtuele deur) te gebruiken. Bediening van de knoppen

1. Status van het moduslampje

Schuttingmodus (virtuele muur): het lampje knippert rood.

Wachtmodus (virtuele deur): het lampje knippert groen. - Uit: het lampje is uitgeschakeld.

2. De modus instellen

- Telkens wanneer u op de Modus-/Aan-uitknop drukt, worden de volgende opties in deze volgorde geselecteerd: Schuttingmodus (virtuele muur) ➝ Wachtmodus (virtuele deur) ➝ Apparaat uit.

De afstand van de virtuele wand is minimaal 2.5m en kan verschillen afhankelijk van de omgeving en de bewegingsstatus van de robot. Een schutting (virtuele muur) vormen De VIRTUAL GUARD vormt een onzichtbare barrière die de robotstofzuiger niet kan overschrijden. Bijvoorbeeld voor plantenbakken, meubilair, de voordeur, enzovoorts.

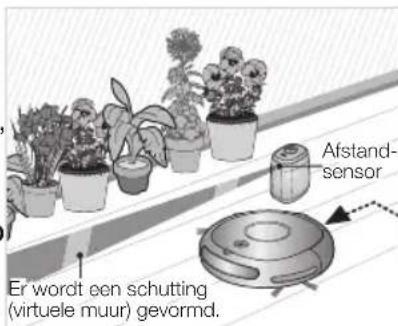

1. Selecteer met behulp van de Modus-/Aan-uitknop

de Schuttingmodus (virtuele muur). - Het moduslampje knippert rood.

2. Plaats de VIRTUAL GUARD vóór het gebied dat u

voor de robotstofzuiger wilt blokkeren.

Plaats de VIRTUAL GUARD op zodanige wijze dat de sensor voor afstandsdetectie een onzichtbare barrière kan vormen die de robotstofzuiger niet kan overschrijden. Moduslampje Modus-/ Aan-uitknop Sensor voor stofzuigerdetectie Afstandsensor Afstand- sensor Er wordt een schutting (virtuele muur) gevormd. DJ68-00518K(8845-XEF)-0.4.indb 24 2011.3.22 10:54:1 AMDe stofzuiger gebruiken _25

03 DE STOFZUIGER GEBRUIKEN

De stofzuiger gebruiken ✽ Aangezien er een onzichtbare barrière wordt gevormd om te voorkomen dat de robotstofzuiger tegen de VIRTUAL GUARD opbotst, is het aan te raden om de VIRTUAL GUARD binnen 30 cm van de buitenmuren te plaatsen. LET OP De infraroodsensor

• De transmissie van het infraroodsignaal gaat mogelijk minder soepel in locaties met halogeenlicht of in de buitenlucht.

• De robotstofzuiger gebruikt 3 typen infraroodapparaten en het is mogelijk dat een bepaald apparaat niet werkt als het zich voor een ander apparaat met een hogere prioriteit bevindt.

Wanneer u de robotstofzuiger met de afstandsbediening bedient, kan deze de virtuele schutting van de VIRTUAL GUARD overschrijden of in botsing komen met een obstakel. Dit komt doordat het signaal van de afstandsbediening een hogere prioriteit heeft dan het signaal van de VIRTUAL GUARD.

• Wanneer u de robotstofzuiger op een kleine locatie of op korte afstand gebruikt, kan deze storingen vertonen door interferentie van de infrarode signalen.

• Plaats de VIRTUAL GUARD uit de buurt van het oplaadstation, omdat het automatisch opladen kan worden onderbroken als de VIRTUAL GUARD zich in de buurt bevindt.

• Als er meerdere robotstofzuigers tegelijk worden gebruikt, kunnen deze storingen vertonen door interferentie van de infrarode signalen. Wachtmodus (virtuele deur) De VIRTUAL GUARD vormt een onzichtbare barrière die de robotstofzuiger niet kan overschrijden totdat de huidige ruimte volledig is gereinigd. Wanneer het reinigen van de ruimte gereed is, opent de VIRTUAL GUARD de onzichtbare deur.

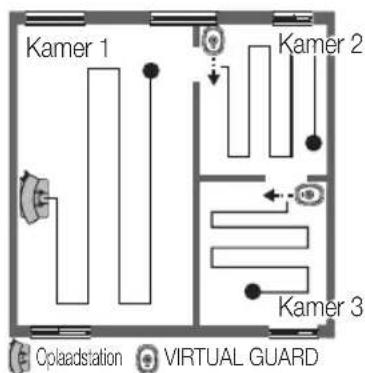

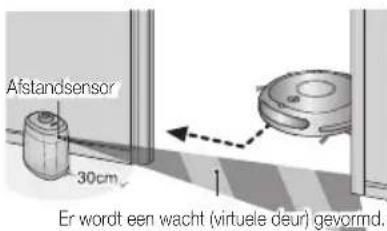

1. Selecteer met behulp van de Modus-/Aan-uitknop

de Wachtmodus (virtuele deur). - Het moduslampje knippert groen.

2. Plaats de VIRTUAL GUARD bij de ingang van de

kamer die moet worden gereinigd. - Plaats de VIRTUAL GUARD op zodanige wijze dat de sensor voor afstandsdetectie een onzichtbare barrière kan vormen die de robotstofzuiger niet kan overschrijden. Afstandsensor Er wordt een wacht (virtuele deur) gevormd. [Prioriteit infrarode signalen] Afstandsbediening VIRTUAL GUARD Oplaadstation OPMERKING

• Schakel het apparaat uit wanneer u de VIRTUAL GUARD niet gebruikt. (Wanneer u de robotstofzuiger gedurende langere tijd niet gebruikt, moet u de batterijen van elkaar scheiden om te voorkomen dat ze ontladen.)

• Als de Modus-/Aan-uitknop niet werkt, betekent dit dat de batterijen op zijn. Vervang in dat geval de batterijen. (Specicaties: Alkalinebatterijen type D (LR20))

• U kunt tevens een VIRTUAL GUARD aanschaffen bij de klantenservicecentrum van SamsungElectronics., Ltd. Oplaadstation VIRTUAL GUARD Kamer 1 Kamer 2 Kamer 3 DJ68-00518K(8845-XEF)-0.4.indb 25 2011.3.22 10:54:3 AM26_ De stofzuiger gebruiken De stofzuiger gebruiken

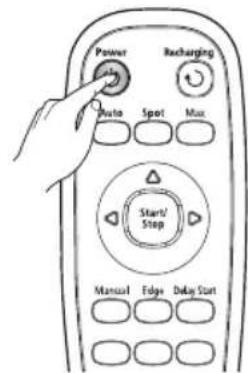

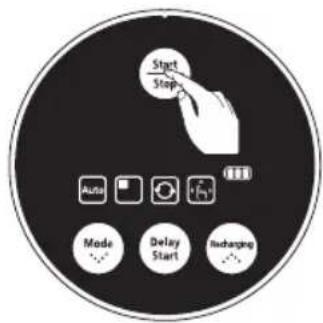

Het apparaat aanzetten - Afstandsbediening: druk op de knop [Power]. - Stofzuiger: druk op de knop ( ). - De knoppen, batterijniveau-indicator en reinigingsmoduspictogrammen op de stofzuiger worden ingeschakeld. Het apparaat uitzetten - Afstandsbediening: druk op de knop [Power]. - Stofzuiger: houd de knop ( ) 3 seconden ingedrukt. - Alle pictogrammen behalve de batterijniveau- indicator worden uitgeschakeld. Starten - Afstandsbediening: druk op de knop voor Automatisch, Lokaal, Uitgebreid, Handmatig of Zijborstel. - Stofzuiger: selecteer de modus Automatisch/Lokaal/ Uitgebreid//Handmatig/Zijborstel door op de knop ( ) en vervolgens op de knop ( ) te drukken. - Wanneer de reiniging start, komt de robotstofzuiger in beweging.

Wanneer u op de knop ( ) drukt zonder een reinigingsmodus te selecteren, wordt er een Automatische reiniging uitgevoerd. Stoppen - Als u wilt stoppen drukt u op de knop ( ) op de afstandsbediening of op de stofzuiger. - Wanneer de reiniging is gestopt, komt de robotstofzuiger tot stilstand. U kunt alle robotstofzuigfuncties starten en stoppen.

Alle functies van de robotstofzuiger werken alleen wanneer de aan-uitschakelaar in de aanstand staat.

Wanneer de robotstofzuiger in bedrijf is, drukt u op de knop ( ) om de desbetreffende activiteit te annuleren en een functie te selecteren. De afstandsbediening gebruiken De knoppen op de stofzuiger gebruiken Het apparaat aan- en uitzetten Reiniging starten en stoppen DJ68-00518K(8845-XEF)-0.4.indb 26 2011.3.22 10:54:4 AMDe stofzuiger gebruiken _27

03 DE STOFZUIGER GEBRUIKEN

De stofzuiger gebruiken

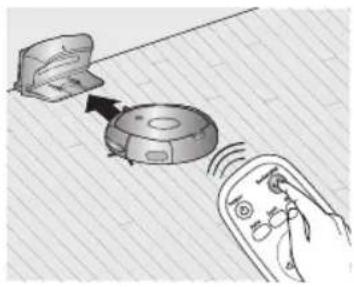

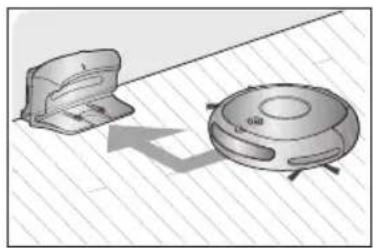

1. Druk op de knop voor opnieuw opladen.

- Het pictogram ( ) op de stofzuiger wordt ingeschakeld en de robotstofzuiger keert naar het oplaadstation terug.

2. Als u de robotstofzuiger wilt laten stoppen terwijl

deze naar het oplaadstation terugkeert, drukt u op de knop ( ).

3. Als u de automatische oplaadfunctie wilt testen,

drukt u op de knop voor opnieuw opladen wanneer de robotstofzuiger zich minder dan 1,5 m van het oplaadstation bevindt. Met behulp van de knop voor opnieuw opladen kunt u de robotstofzuiger naar het oplaadstation laten terugkeren.

Wanneer de robotstofzuiger in bedrijf is, drukt u op de knop ( ) om de desbetreffende activiteit te annuleren en drukt u vervolgens op de knop voor opnieuw opladen. Probleemoplossing wanneer de robotstofzuiger niet naar het oplaadstation terugkeert

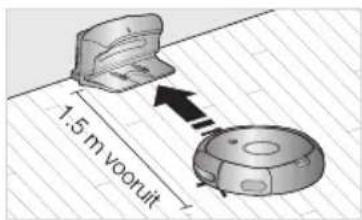

• Controleer de plaatsing van het oplaadstation - Als het oplaadstation zich op een locatie bevindt waar deze de robotstofzuiger niet naar zich toe kan leiden. - Als het oplaadstation meer dan 5 m van de robotstofzuiger verwijderd is, kan het : Langer duren voordat de robotstofzuiger bij het oplaadstation is teruggekeerd.

Laad de robotstofzuiger in de volgende gevallen handmatig op. - Als het oplaadstation in een hoek is geïnstalleerd. - Als de batterij volledig ontladen is. - Als de robotstofzuiger door een obstakel (meubelstuk, enz.) vast is komen te zitten. - Als de robotstofzuiger niet over de drempel heen kan naar de locatie waar de oplader is geïnstalleerd. De afstandsbediening gebruiken De knoppen op de stofzuiger gebruiken DJ68-00518K(8845-XEF)-0.4.indb 27 2011.3.22 10:54:12 AM28_ De stofzuiger gebruiken De stofzuiger gebruiken

DE ROBOTSTOFZUIGER GEBRUIKEN

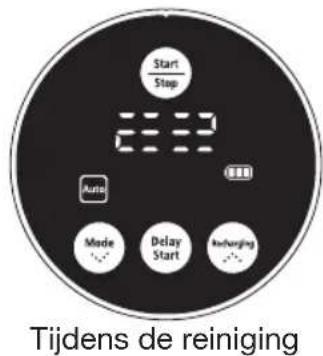

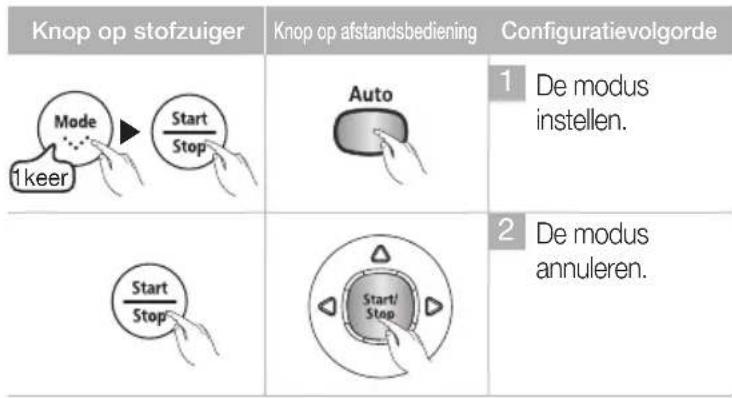

AUTOMATISCHE REINIGING De robotstofzuiger verplaatst zich automatisch en reinigt het huis eenmaal totdat de reiniging gereed is.

Als de reiniging begint terwijl de robotstofzuiger zich in het oplaadstation bevindt, neemt de tijd die terugkeer naar het oplaadstation in beslag neemt af, omdat de robotstofzuiger zich zijn oorspronkelijke positie tijdens het verplaatsen blijft herinneren.

Als het batterijniveau tijdens de reiniging te laag wordt, keert de robotstofzuiger automatisch naar het oplaadstation terug en wordt de reiniging hervat wanneer de batterij is opgeladen. (Aantal hervatte reinigingen: één) Tijdens de reiniging Als de reiniging gereed is De modus annuleren.

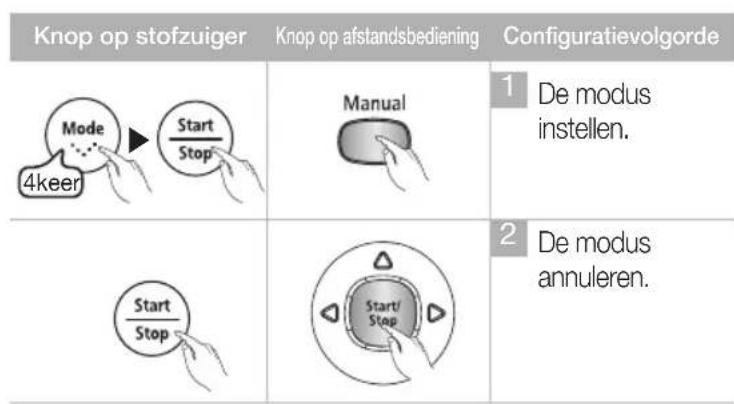

De modus instellen.Knop op stofzuigerKnop op afstandsbedieningConfiguratievolgorde

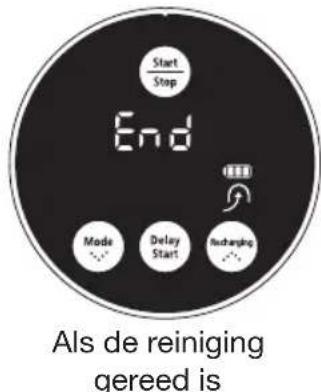

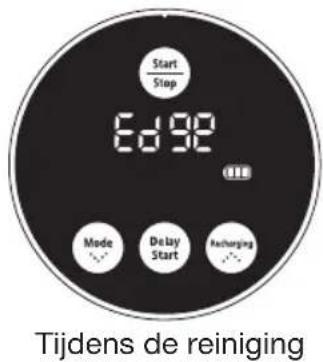

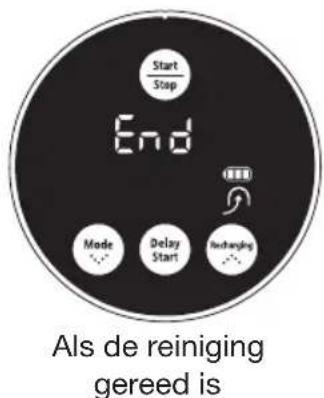

De functie Reiniging hervatten

• Als de robotstofzuiger ervan uitgaat dat de reiniging gereed is, wordt de functie voor hervatting van de reiniging niet uitgevoerd.

• Als u de robotstofzuiger verplaatst terwijl deze wordt opgeladen, of als u op een knop drukt, gaat het apparaat ervan uit dat de reiniging gereed is en wordt de reiniging niet meer hervat. 1keer Verplaats de robotstofzuiger niet terwijl deze aan het reinigen is en druk dan ook niet op een knop. Anders zou de robotstofzuiger ervan uitgaan dat de reiniging gereed is en zal het apparaat de reiniging weer van voren af aan beginnen. LET OPOPMERKING DJ68-00518K(8845-XEF)-0.4.indb 28 2011.3.22 10:54:13 AMDe stofzuiger gebruiken _29

03 DE STOFZUIGER GEBRUIKEN

De stofzuiger gebruiken

DE ROBOTSTOFZUIGER GEBRUIKEN

LOKALE REINIGING Een klein gebied met veel koekkruimels, stof, enzovoorts kunt u gemakkelijk laten reinigen.

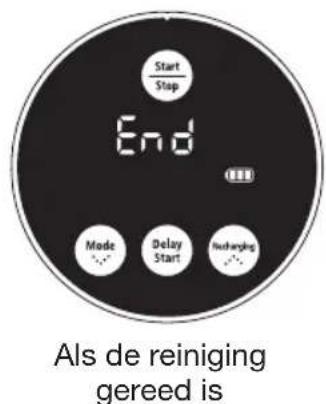

Verplaats de robotstofzuiger naar het gebied waar u een lokale reiniging wilt uitvoeren. Tijdens de reiniging Als de reiniging gereed is - In de Lokale reinigingsmodus wordt er door de robotstofzuiger een gebied van 1,5 bij 1,5 m gereinigd. - Wanneer de reiniging gereed is, wordt er End, Stop en Stand by op het display van de robotstofzuiger weergegeven. De modus instellen.

De modus instellen.Knop op stofzuigerKnop op afstandsbedieningConfiguratievolgorde

Als de robotstofzuiger zich in het oplaadstation bevindt, is Lokale reiniging niet beschikbaar. Circa 1.5mCirca 1.5m2keerOPMERKING DJ68-00518K(8845-XEF)-0.4.indb 29 2011.3.22 10:54:14 AM30_ De stofzuiger gebruiken De stofzuiger gebruiken

DE ROBOTSTOFZUIGER GEBRUIKEN

UITGEBREIDE REINIGING De robotstofzuiger gaat automatisch door met verplaatsen en reinigen totdat de batterij leeg raakt en de batterijniveau-indicator nog slechts op één niveau knippert.

Als de reiniging begint terwijl de robotstofzuiger zich in het oplaadstation bevindt, neemt de tijd die terugkeer naar het oplaadstation in beslag neemt af, omdat de robotstofzuiger zich zijn oorspronkelijke positie tijdens het verplaatsen blijft herinneren.

Als het batterijniveau tijdens de reiniging te laag wordt, keert de robotstofzuiger automatisch naar het oplaadstation terug en wordt de reiniging hervat wanneer de batterij is opgeladen. (Aantal hervatte reinigingen: één) LET OP Verplaats de robotstofzuiger niet terwijl deze aan het reinigen is en druk dan ook niet op een knop. Anders zou de robotstofzuiger ervan uitgaan dat de reiniging gereed is en zal het apparaat de reiniging weer van voren af aan beginnen. Tijdens de reiniging

De modus instellen.Knop op stofzuigerKnop op afstandsbedieningConfiguratievolgorde De functie Reiniging hervatten

• Als de robotstofzuiger ervan uitgaat dat de reiniging gereed is, wordt de reiniging niet hervat.

• Als u de robotstofzuiger verplaatst terwijl deze wordt opgeladen, of als u op een knop drukt, gaat het apparaat ervan uit dat de reiniging gereed is (de reiniging wordt dan niet meer hervat). OPMERKING3keer DJ68-00518K(8845-XEF)-0.4.indb 30 2011.3.22 10:54:14 AMDe stofzuiger gebruiken _31

03 DE STOFZUIGER GEBRUIKEN

De stofzuiger gebruiken

DE ROBOTSTOFZUIGER GEBRUIKEN

HANDMATIGE REINIGING Met behulp van de afstandsbediening kunt u de robotstofzuiger verplaatsen om een specifiek gebied direct te reinigen.

Verplaats de robotstofzuiger naar het gebied waar u een handmatige reiniging wilt uitvoeren.

Handmatig reinigen kan alleen met de afstandsbediening. Tijdens de reiniging Richtingsknoppen(Vooruit, links, rechts)Achteruit wordt niet ondersteund. De modus annuleren.

De modus instellen.Knop op stofzuigerKnop op afstandsbedieningConfiguratievolgorde• Als de robotstofzuiger zich in het oplaadstation bevindt, is Handmatige reiniging niet beschikbaar.OPMERKING4keer DJ68-00518K(8845-XEF)-0.4.indb 31 2011.3.22 10:54:15 AM32_ De stofzuiger gebruiken De stofzuiger gebruiken Wanneer de obstakelsensor tijdens het stofzuigen een obstakel herkent, wordt de snelheid van de robotstofzuiger verminderd om de impact van de botsing te minimaliseren. De botssensor draagt hier ook toe bij. De stofzuiger komt zo dicht mogelijk bij hoekjes om deze schoon te maken. (Deze robotstofzuiger is een contactstofzuiger die contact maakt met obstakels.)

DE ROBOTSTOFZUIGER GEBRUIKEN

ZIJBORSTEL REINIGIN De robotstofzuiger verplaatst zich automatisch en reinigt het huis eenmaal totdat de reiniging gereed is.

Als de reiniging begint terwijl de robotstofzuiger zich in het oplaadstation bevindt, neemt de tijd die terugkeer naar het oplaadstation in beslag neemt af, omdat de robotstofzuiger zich zijn oorspronkelijke positie tijdens het verplaatsen blijft herinneren.

Als het batterijniveau tijdens de reiniging te laag wordt, keert de robotstofzuiger automatisch naar het oplaadstation terug en wordt de reiniging hervat wanneer de batterij is opgeladen. (Aantal hervatte reinigingen: één) Tijdens de reiniging Als de reiniging gereed is De modus annuleren.

De modus instellen.Knop op stofzuigerKnop op afstandsbedieningConfiguratievolgorde

De functie Reiniging hervatten

• Als de robotstofzuiger ervan uitgaat dat de reiniging gereed is, wordt de functie voor hervatting van de reiniging niet uitgevoerd.

• Als u de robotstofzuiger verplaatst terwijl deze wordt opgeladen, of als u op een knop drukt, gaat het apparaat ervan uit dat de reiniging gereed is en wordt de reiniging niet meer hervat. Verplaats de robotstofzuiger niet terwijl deze aan het reinigen is en druk dan ook niet op een knop. Anders zou de robotstofzuiger ervan uitgaan dat de reiniging gereed is en zal het apparaat de reiniging weer van voren af aan beginnen. LET OPOPMERKING5keer DJ68-00518K(8845-XEF)-0.4.indb 32 2011.3.22 10:54:16 AMDe stofzuiger gebruiken _33 De stofzuiger gebruiken

03 DE STOFZUIGER GEBRUIKEN

DE ROBOTSTOFZUIGER GEBRUIKEN

GEPLANDE REINIGING U kunt instellen dat de robotstofzuiger op een bepaald tijdstip begint met reinigen. (Uitstel: tot 23 uur)

Geplande reiniging is alleen mogelijk wanneer de robotstofzuiger zich in het oplaadstation bevindt. Het pictogram licht niet meer op. Met een druk op de knop neemt de tijd toe of af.

Ga naar de Geplande reinigingsmodus Bevestig de instelling.

Knop opstofzuigerKnop opafstandsbedieningConfiguratievolgordeVoorbeeld) Om de reinigingover 5 uur te beginnenKnippertKnippert Omlaag Omhoog OPMERKING Wanneer het instellen gereed is en u op de knop ( ) drukt in plaats van op de knop Delay Start, wordt de geplande reinigingstijd geannuleerd. Wanneer u na voltooiing van de instelling de robotstofzuiger handmatig uit het oplaadstation haalt, wordt de geplande reinigingstijd geannuleerd. DJ68-00518K(8845-XEF)-0.4.indb 33 2011.3.22 10:54:17 AM34_ Hulpmiddelen en filter onderhouden Hulpmiddelen en filter onderhouden

Als de aan-uitschakelaar beschadigd is, moet u contact opnemen met de onderhoudstechnicus, om te voorkomen dat er ongelukken gebeuren.

Gebruik geen middelen of mechanische apparaten die niet door de fabrikant zijn geïnstalleerd en die de vervorming van de robotstofzuiger zouden kunnen versnellen.

HET SENSORVENSTER EN DE CAMERA REINIGEN

U moet de aan-uitschakelaar aan de onderkant van het apparaat in de uitstand zetten voordat u de robotstofzuiger gaat reinigen.

Spuit nooit water, thinner, benzeen, enzovoorts rechtstreeks op de robotstofzuiger.

Zet altijd de aan-uitschakelaar aan de onderkant van het apparaat in de uitstand voordat u de robotstofzuiger gaat reinigen. De robotstofzuiger zou anders plotseling in werking kunnen treden en lichamelijk letsel veroorzaken.

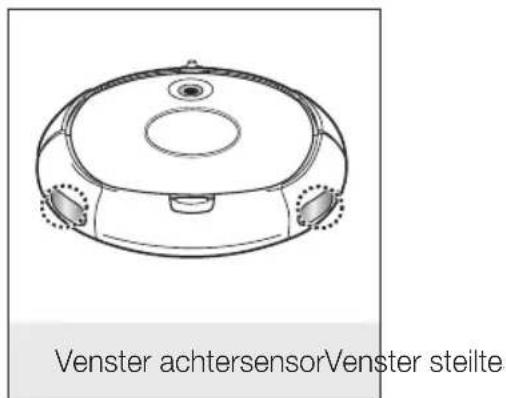

Veeg het venster van de sensor en de camera licht af met een zachte doek. Venster voorsensor en camera Venster achtersensorVenster steiltesensor Camera Display Venster voorsensor DJ68-00518K(8845-XEF)-0.4.indb 34 2011.3.22 10:54:18 AMHulpmiddelen en filter onderhouden _35

Hulpmiddelen en filter onderhouden

2. Verwijder de klep van de stofopvangbak door deze op de

aangegeven wijze in de richting van de pijl te trekken.

1. Druk op de uitwerpknop voor de stofopvangbak

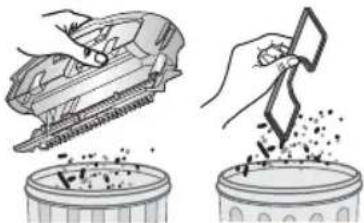

(PUSH) en trek de stofopvangbak naar buiten. Leeg de stofopvangbak eerst voordat u deze gaat reinigen.

Pas op dat u bij het weghalen van de stofopvangbak geen stof morst.

Leeg in de volgende gevallen de stofopvangbak.

1. Als er zich stof in de stofopvangbak heeft opgehoopt.

2. Als de zuigkracht plotseling sterk afneemt.

3. Als het geluid plotseling toeneemt.

5. Plaats het filter in de stofopvangbak.

- Zorg dat het raster van het filter naar beneden is gericht. Het kan niet in de verkeerde richting worden geplaatst.

4. Veeg het stof van het filter en uit de stofopvangbak.

✽ U kunt ze met water afspoelen.

6. Sluit de klep van de stofopvangbak en plaats de bak in de

stofzuiger. Filter Klep van de stofopvangbak

3. Verwijder het filter uit de stofopvangbak door deze op de

aangegeven wijze in de richting van de pijl te trekken. DJ68-00518K(8845-XEF)-0.4.indb 35 2011.3.22 10:54:18 AM36_ Hulpmiddelen en filter onderhouden Hulpmiddelen en filter onderhouden

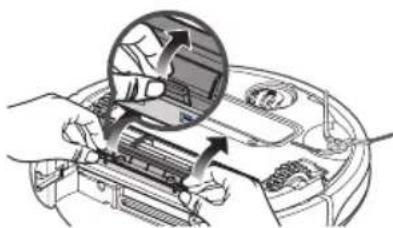

2. Nadat u gecontroleerd hebt op vreemde stoffen

drukt u op de haak waarmee de borstel vastzit om deze los te maken.

1. Druk op de uitwerpknop voor de stofopvangbak (PUSH)

om deze te verwijderen. U moet de aan-uitschakelaar aan de onderkant van het apparaat in de uitstand zetten voordat u de robotstofzuiger gaat reinigen.

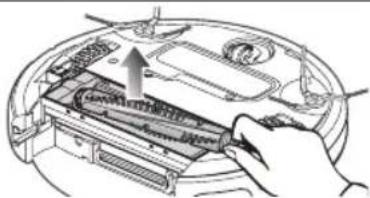

3. Til de zuigborstel uit de stofzuiger.

4. Verwijder met een borstel of stofzuiger eventuele

vreemde zaken zoals lange haren of draden die rond de borstel zijn gewikkeld. LET OP

• Omdat er stof uit de stofopvangbak kan komen, moet u deze vóór het reinigen van de zuigborstel verwijderen.

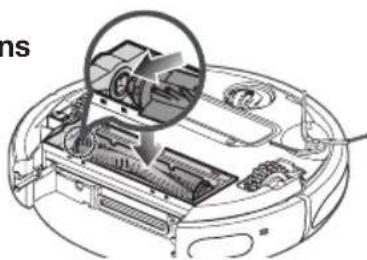

5. Wanneer de reiniging gereed is, zet u de borstel eerst

vast aan de kant van de aan-uitschakelaar en vervolgens ook aan de andere kant. DJ68-00518K(8845-XEF)-0.4.indb 36 2011.3.22 10:54:19 AMHulpmiddelen en filter onderhouden _37

Hulpmiddelen en filter onderhouden

DE ROBOTSTOFZUIGER REINIGEN

6. Nadat u de 3 uiteinden van de klep in de openingen

hebt gestoken, duwt u op het andere einde totdat dit op zijn plaats klikt. LET OP

• Om te voorkomen dat de robotstofzuiger verstopt raakt, moet u opletten dat er geen tandenstokers of wattenstaafjes worden opgezogen.

• Als het verwijderen van vreemde zaken moeilijk gaat, neemt u contact op met een klantenservicecentrum.

• Aangezien de zuigborstel het stof op de vloer opzuigt, kunnen er lange draden of haren om de borstel gewikkeld raken. Controleer en reinig de zuigborstel regelmatig. DJ68-00518K(8845-XEF)-0.4.indb 37 2011.3.22 10:54:20 AM38_ Hulpmiddelen en filter onderhouden Hulpmiddelen en filter onderhouden

2. Doe rubberhandschoenen aan en houd een doek

met heet water circa 10 seconden om de draaiende zijborstel gevouwen. Veeg de borstel vervolgens aan de doek af.

Controleer of de draaiende zijborstel niet verbogen is en of er geen vreemde zaken in de borstel zijn vastgeraakt. U moet de aan-uitschakelaar aan de onderkant van het apparaat in de uitstand zetten voordat u de robotstofzuiger gaat reinigen.

3. Draai de draaiende zijborstel rond en herhaal de

procedure uit stap 2.

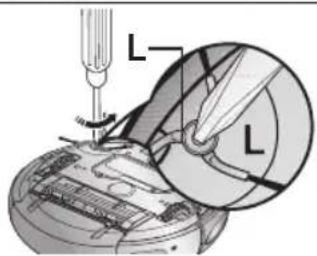

4. Als er haar of draden tussen de stofzuiger en de

draaiende zijborstel vast is komen te zitten, draait u met een schroevendraaier (+) de schroef los om de borstel te verwijderen. Bij het terugplaatsen van de borstel moet u erop letten dat de “L”-markering op de borstel en op de stofzuiger op dezelfde plaats komen. (De letter “R” is aan de rechterkant van de draaiende zijborstel aangebracht.) OPMERKING Aangezien de draaiende zijborstel gemakkelijk haren en andere vreemde zaken aantrekt, moet u de borstel regelmatig reinigen. Als er zich veel vreemde zaken aan de borstel hechten, kan deze daardoor beschadigen.

Hulpmiddelen en filter onderhouden

2. Controleer of er vreemde stoffen zijn vastgehecht

en verwijder deze zo nodig met een staafje of een tang of pincet zonder scherpe uiteinden.

1. Wanneer u het rijwiel gaat reinigen, legt u een

zachte doek op de vloer en legt u de stofzuiger daar voorzichtig ondersteboven op. U moet de aan-uitschakelaar aan de onderkant van het apparaat in de uitstand zetten voordat u de robotstofzuiger gaat reinigen.

Als de robotstofzuiger plotseling gaat zigzaggen, zitten er mogelijk vreemde stoffen aan het rijwiel vast. DJ68-00518K(8845-XEF)-0.4.indb 39 2011.3.22 10:54:29 AM40_ Problemen oplossen Problemen oplossen CONTROLELIJST VóóR BELLEN MET DE KLANTENSERVICE

SYMPTOOM CONTROLEREN MAATREGELEN

De robotstofzuiger werkt voorafgaand aan het reinigen helemaal niet.

Is de stofopvangbak geplaatst?

Plaats de stofopvangbak.

Staat de aan-uitschakelaar in de aanstand?

Zet de aan-uitschakelaar in de aanstand.

Is de reinigingsmodus ( ) in het display ingeschakeld?

Druk op de knop ( ). (Houd de knop ( ) 3 seconden of langer ingedrukt om het apparaat uit te schakelen.)

Knippert de batterijniveau- indicator op slechts één niveau en is ‘LO’ op het display weergegeven?

Til de robotstofzuiger op en plaats deze handmatig in het oplaadstation om het apparaat op te laden.

De robotstofzuiger werkt niet als de batterij in de afstandsbediening leeg is.

Vervang de batterijen in de afstandsbediening. (type AAA) De robotstofzuiger is tijdens de reiniging gestopt.

Knippert de batterijniveau- indicator op slechts één niveau en is ‘LO’ op het display weergegeven?

Til de robotstofzuiger op en plaats deze handmatig in het oplaadstation om het apparaat op te laden.

Is de robotstofzuiger achter snoeren op de vloer blijven haken?

Zet de aan-uitschakelaar in de uitstand en maak de snoeren los.

Is de robotstofzuiger op de vloer bij een hoogteverschil blijven steken? - Het rijwiel staat omhoog.

Zet de aan-uitschakelaar in de uitstand en verplaats de robotstofzuiger naar een andere plek om te reinigen.

Is er een stuk stof om het rijwiel gewikkeld?

Zet de aan-uitschakelaar in de uitstand en verwijder de stof.

Is de robotstofzuiger op de drempel blijven steken?

Zet de aan-uitschakelaar in de uitstand en verplaats de robotstofzuiger naar een andere plek om te reinigen. Tijdens het reinigen is er weinig zuigkracht.

Stop de robotstofzuiger en leeg de stofopvangbak.

Controleer of de zuigingang verstopt is.

Zet de aan-uitschakelaar in de uitstand en verwijder de zaken die de zuigingang verstoppen.

Controleer of het filter verstopt is.

De robotstofzuiger kan het oplaadstation niet vinden.

Controleer of de stekker van het oplaadstation goed in het stopcontact zit.

Als op 1 m of minder van de voorkant en op 0,5 m of minder van de zijkanten van het oplaadstation obstakels zijn, moet u deze verwijderen.

Als er zich vreemde stoffen op de oplaadcontactpunten bevinden, moet de contactpunten met een droge theedoek schoonvegen.

Is de VIRTUAL GUARD dichtbij het oplaadstation geplaatst?

Verplaats de VIRTUAL GUARD naar een andere plek, zodat de robotstofzuiger automatisch kan opladen. De robotstofzuiger overschrijdt de begrenzing van de VIRTUAL GUARD.

Zijn de batterijen van de VIRTUAL GUARD op?

Is de VIRTUAL GUARD op de Wachtmodus (virtuele deur) ingesteld?

Is het moduslampje uit?

Controleer of de VIRTUAL GUARD is uitgeschakeld en stel deze op de gewenste modus in. De batterijen van de VIRTUAL GUARD gaan veel te kort mee.

Gebruikt u droge mangaanbatterijen?

De robotstofzuiger is tijdens het verplaatsen vast komen te zitten.

Zet de aan-uitschakelaar aan de onderkant in de uitstand en verplaats de robotstofzuiger naar een andere plek.

Er is een vreemde stof (draad, papier, speelgoed, enz.) in de zuigborstel vastgeraakt.

Zet de aan-uitschakelaar aan de onderkant in de uitstand en verwijder de vreemde stoffen van de zuigborstel.

Er is een vreemde stof (draad, papier, speelgoed, enz.) in het linkerrijwiel vastgeraakt.

Zet de aan-uitschakelaar aan de onderkant in de uitstand en verwijder de vreemde stoffen van het linkerrijwiel.

Er is een vreemde stof (draad, papier, speelgoed, enz.) in het rechterrijwiel vastgeraakt.

Zet de aan-uitschakelaar aan de onderkant in de uitstand en verwijder de vreemde stoffen van het rechterrijwiel.

Trek de vastzittende bumper een stukje naar buiten.

Er bevindt zich vuil (stof, een vlek, enz.) op het venster van de obstakelsensor.

Zet de aan-uitschakelaar aan de onderkant in de uitstand en verwijder het vuil met een zachte doek van de sensorvensters aan de voor- en achterkant.

Er bevindt zich vuil (stof, een vlek, enz.) op het venster van de steiltesensor.

Zet de aan-uitschakelaar aan de onderkant in de uitstand en verwijder het vuil met een zachte doek van het steiltesensorvenster.

Geen stofopvangbak geplaatst.

Duw de stofopvangbak aan totdat u een klikgeluid hoort.

Er is een vreemde stof (draad, papier, speelgoed, enz.) in de draaiende zijborstel vastgeraakt.

Zet de aan-uitschakelaar aan de onderkant in de uitstand en verwijder de vreemde stoffen van de draaiende zijborstel. ✽ Als u op de aan-uitknop drukt of de aan-uitschakelaar in de uitstand zet, verdwijnt de foutcode. DJ68-00518K(8845-XEF)-0.4.indb 42 2011.3.22 10:54:30 AMProductspecicatie _43 06 PRODUCTSPECIFICATIE Productspecificatie Oplaadstation Stofzuiger 93 mm (hoogte) 355 mm (lengte) 355 mm (breedte) 275 mm (breedte) 161 mm (lengte) 122 mm (hoogte) DJ68-00518K(8845-XEF)-0.4.indb 43 2011.3.22 10:54:31 AM44_ Productspecicatie Productspecificatie
