MANUAL DE UTILIZADOR GVH D1013A2S CANDY

2. Incline recipiente para

Säkerhetsinformation Avloppsslangsats: Monteringsinstruktioner Förbereda lasten Kontroller & indikatorer Välja program Lucka och filter Vattenbehållare Funktion Rengöring och regelbundet underhåll Felsökning Kundservice142 PR Verifique se os seguintes artigos estão incluídos na máquina: ● Manual de instruções ● Cartão de garantia ● Kit de ventilação e instruções ● Etiqueta de energia Por favor leia e siga estas instruções cuidadosamente antes de pôr a máquina a funcionar. Este manual fornece-lhe instruções importantes para proceder em segurança à utilização, instalação e manutenção, assim como conselhos úteis para obter melhores resultados da utilização da máquina. Guarde todos os documentos num lugar seguro para referência futura ou para ceder aos eventuais futuros proprietários. Verifique se a máquina não sofreu qualquer tipo de dano durante o transporte. Caso contrário, solicite a assistência da GIASA. inobservância do exposto anterior- mentepode pôr em causa a segurança da máquina. Pode serlhe cobrada uma visita daassistência se o problema da máquina se dever a uma utilização indevida..

Preparação da carga Comandos e indicadores Selecção do programa Porta e filtro Recipiente da água Funcionamento Limpeza e manutenção de rotina Resolução de problemas Assistência a clientes ubo de drenagem: instruções de instalação ÍNDICE

Preparação da carga Comandos e indicadores Selecção do programa Porta e filtro Recipiente da água Funcionamento Limpeza e manutenção de rotina Resolução de problemas Assistência a clientes ubo de drenagem: instruções de instalação144 PR ● Não permita que as crianças brinquem com a máquina ou os respectivos controlos. ● ATENÇÃO Não utilize o produto se o filtro de cotão não estiver bem posicionado ou se estiver danificado; o cotão é inflamável. ● ATENÇÃO O aumento de temperatura durante o funcionamento da máquina de secar pode exceder os 60 graus C, onde exista o símbolo de superfície quente . ● Retire a ficha da tomada de corrente eléctrica. Faça o mesmo antes de limpar a máquina. ● Não insista em utilizar a máquina, se lhe parecer que existe qualquer avaria. ● Não deixe que se acumulem partículas de fibras e cotão em torno da máquina. ● O interior do tambor pode estar muito quente. Antes de retirar a roupa, deixe sempre a máquina de secar completar o período de arrefecimento. ● A parte final de um ciclo de secagem ocorre sem calor (é o ciclo de arrefecimento) para assegurar que as peças ficam a uma temperatura que assegure que não são danificadas. ●O secador de roupa não deve ser utilizado para secar roupas que tenham sido limpas com produtos químicos industriais. ● AVISO: Nunca pare uma máquina de secar roupa antes do fim do ciclo de secagem, a menos que todas as peças de roupa sejam rapidamente removidas e espalhadas para que o calor se dissipe. ● Peso máximo de carga de secagem: Consulte a etiqueta de eficiência energética. ● Não utilize adaptadores, vários conectores e/ou extensões. ● Nunca instale a máquina junto a cortinas e tenha o cuidado de evitar a queda ou acumulação de objectos atrás da mesma. ● O equipamento não deve ser instalado atrás de uma porta que bloqueie, deslizante ou que tenha uma dobradiça no lado oposto ao do secador de tambor. Importante: Durante o transporte assegure-se de que o secador é mantido na vertical; se necessário pode virá-lo apenas para o lado indicado na figura; Cuidado: Se o produto estiver deitado sobre outro lado, aguarde, pelo menos, 4 horas, antes de o ligar, para que o óleo possa fluir novamente para o compressor. Se não o fizer, corre o risco de provocar danos no compressor. Instalação0 EN6 Air Outlets in the Base A sala onde está localizada a máquina de secar deve possuir uma ventilação adequada para evitar que os gases provenientes dos electrodomésticos queimem outros combustíveis, incluindo chamas vivas, que sejam atraídos à sala durante o funcionamento da máquina de secar. ●Instale a máquina com a parte traseira do aparelho perto de uma parede. ● O ar de exaustão não pode ser eliminado pelo tubo de chaminé que é utilizado para os fumos de exaustão de electrodomésticos que queimem gás ou outros combustíveis. ● Verifique regularmente se nada está a limitar o fluxo de ar na máquina. ●Verifique com frequência a limpeza do filtro , pois é natural que este tenha cotão acumulado após cada utilização. ● Deve haver uma distância de, pelo menos, 12 mm entre a máquina e quaisquer obstrucções, paredes, móveis ou outros objectos. A zona de carregamento e retirada da roupa deve ser mantida livre de obstrucções, bem como as saídas de ar. Para garantir a ventilação adequada não deve existir nenhuma obstrução entre a máquina e o chão onde esta se encontra colocada. ● Evite que caiam e se acumulem objectos atrás e ao lado da máquina, uma vez que podem obstruir a entrada e saída de ar. ● NUNCA instale a máquina junto a cortinas. ●Nos casos em que o secador é instalado por cima de uma máquina de lavar roupa, deve ser utilizado um "kit de empilhamento" adequado e de acordo com a sequência de configuração. Kit de empilhamento Mod: 35100019 para a profundidade mínima da máquina de lavar roupa = 49 centímetros Kit de empilhamento Mod: 35900120 para a profundidade mínima da máquina de lavar roupa = 51cm O kit de empilhamento deve ser um dos indicados anteriormente e deve ser obtido através dos serviços da marca. As instruções para instalação e todos os anexos respeitantes à fixação do kit, são fornecidos com o mesmo. VENTILAÇÃO 146 PR Não instale o produto numa sala com baixas temperaturas ou onde exista o risco de ocorrência de congelação. Com temperaturas em torno do pontos de congelação, o produto pode não ser capaz de funcionar correctamente: há o risco de danos no aparelho se a água congelar no circuito hidráulico (válvulas, mangueiras, tubos). Para um melhor desempenho do produto a temperatura ambiente da sala onde este está instalado deve estar entre os 2ºC e os 35ºC. Por favor tome em consideração que o funcionamento em condições de temperaturas mais baixas (entre os 2ºC e os 15ºC) pode gerar alguma condensação de água e pode acontecer que alguma água escorra para o chão.TUBO DE DRENAGEM: INSTRUÇÕES DE INSTALAÇÃO Instale a mangueira da seguinte forma: 148 PR AVISO! tambor do secador da alimentação eléctrica antes de executar qualquer trabalho. Desligue e remova a ficha do Para evitar esvaziar o recipiente de água depois de cada ciclo de secagem, a água pode ser descarregada directamente para um cano de esgoto (o mesmo sistema de drenagem dos lavatórios da casa). A legislação das águas proíbe a ligação a um sistema de drenagem de superfície. O cano de esgoto deve estar localizado perto do tambor do secador. O kit é composto por: 1 tubo e 1 torneira.

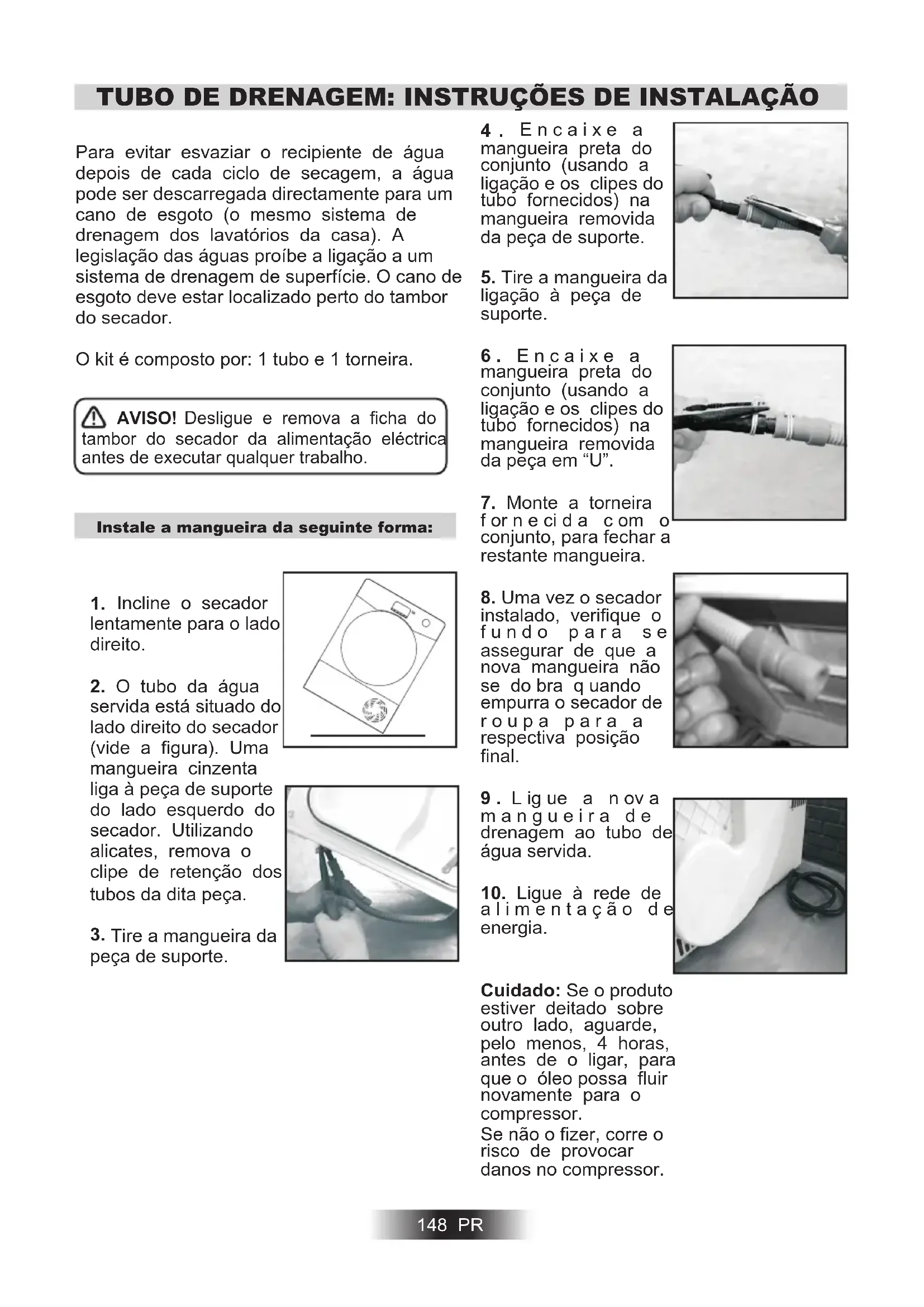

lentamente para o lado direito.

servida está situado do lado direito do secador (vide a figura). Uma mangueira cinzenta liga à peça de suporte do lado esquerdo do secador. Utilizando alicates, remova o clipe de retenção dos tubos da dita peça.

peça de suporte. Incline o secador Tire a mangueira da

mangueira preta do conjunto (usando a ligação e os clipes do tubo fornecidos) na mangueira removida da peça de suporte.

5. Tire a mangueira da

ligação à peça de suporte. 6 . E n c a i x e a mangueira preta do conjunto (usando a ligação e os clipes do tubo fornecidos) na mangueira removida da peça em “U”.

8. Uma vez o secador

instalado, verifique o f u n d o p a r a s e assegurar de que a nova mangueira não se do bra q uando empurra o secador de r o u p a p a r a a respectiva posição final. 9 . L ig ue a n ov a m a n g u e i r a d e drenagem ao tubo de água servida.

a l i m e n t a ç ã o d e energia. Cuidado: Se o produto estiver deitado sobre outro lado, aguarde, pelo menos, 4 horas, antes de o ligar, para que o óleo possa fluir novamente para o compressor. Se não o fizer, corre o risco de provocar danos no compressor. E n c a i x e a

Preparação da carga Comandos e indicadores Selecção do programa Porta e filtro Recipiente da água Funcionamento Limpeza e manutenção de rotina Resolução de problemas Assistência a clientes ubo de drenagem: instruções de instalação10 Kg 9 Kg 8 Kg 7 Kg 6 Kg 4 Kg 4 Kg 4 Kg 3,5 Kg 3 KgMax. Max. Algodões Sintéticos 149 PR

Peso Máximo De Secagem Não sobrecarregue o tambor, os artigos de grandes dimensões podem exceder a carga máxima admissível de roupa quando molhados (por exemplo: sacos-cama, edredões). Separe A Carga Como Se Segue:

● Por símbolos de cuidados de secagem Podem ser encontrados no colarinho ou na costura interna: Pode ser seco em máquina de secar. Secagem a alta temperatura. Secagem apenas a baixa temperatura. Não pôr na máquina de secar roupa. Se o artigo não possuir uma etiqueta de cuidados, deve assumir-se que não se adequa à máquina de secar. ● Por quantidade e volume Sempre que a carga for superior à capacidade da máquina, separe a roupa de acordo com o volume (por exemplo, toalhas e roupa interior). ● Por tipo de tecido Algodões/linho: Toalhas, camisolas de algodão,lençóis e toalhas de mesa.Sintéticos: Blusas, camisas, fatos-macacos, etc., de poliéster ou poliamida, assim como misturas de algodão/fibras sintéticas. ● Por grau de secagem Separe por: secagem para engomar, secagem para guardar, etc. Para artigos delicados prima o botão para seleccionar uma temperatura de secagem baixa. Lãs, sedas, tecidos delicados, meias de nylon, bordados delicados, tecidos com decoração metálica, vestuário com guarnições de PVC ou couro, ténis, artigos volumosos, tais como sacos-cama, etc. IMPORTANTE: Não seque artigos tratados com um produto de limpeza a seco ou vestuário de borracha (perigo de incêndio ou de explosão). Durante os últimos 15 minutos, a roupa é sempre seca com ar frio. Ponha somente na máquina de secar roupa as peças que tenham sido bem torcidas ou centrifugadas. Quanto mais seca estiver a roupa, menor será o tempo de secagem, resultando numa economia de electricidade. SEMPRE ● Tente secar o peso máximo de roupa, o que origina economia de tempo e de electricidade. ● Verifique se o filtro está limpo antes de cada ciclo de secagem. NUNCA ● Exceda o peso máximo recomendado, o que provocará desperdício de tempo e de electricidade. ● Ponha na máquina artigos ensopados e a pingar, o que pode danificar a máquina. Economia De Energia

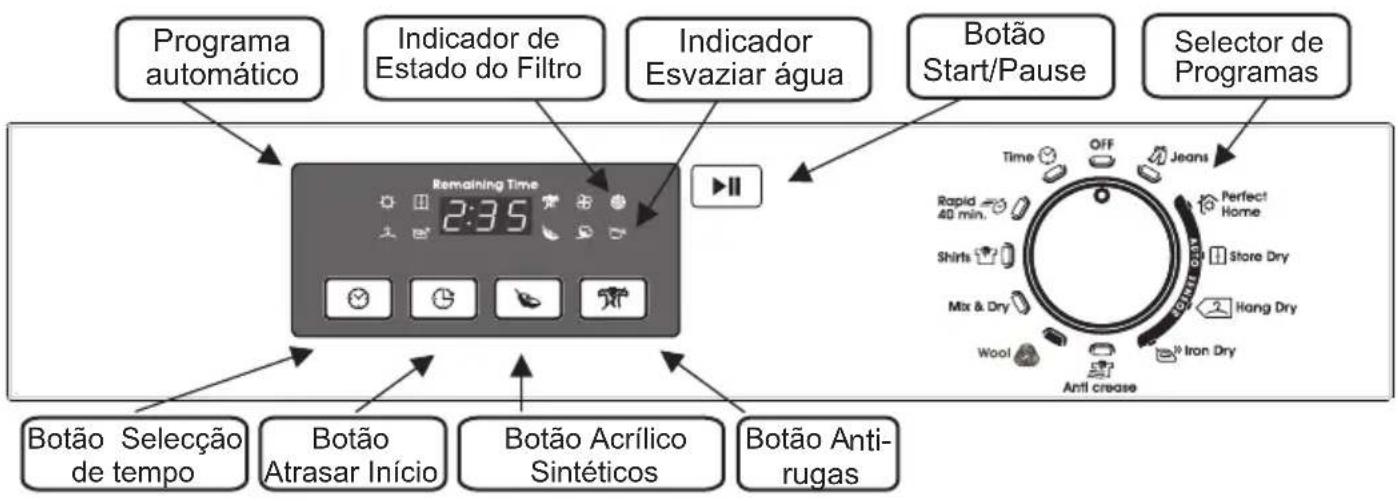

Preparação da carga Comandos e indicadores Selecção do programa Porta e filtro Recipiente da água Funcionamento Limpeza e manutenção de rotina Resolução de problemas Assistência a clientes ubo de drenagem: instruções de instalaçãoCONTROLOS E INDICADORES Painel De Controlo e Luzes Indicadoras Botão Start/Pause Selector deProgramas Indicador Esvaziar água Indicador de Estado do Filtro Programa automático Botão Atrasar InícioBotão Selecção de tempoBotão Acrílico SintéticosBotão A rugas nti- Botão selector: Selecção de tempo : Permite alterar a duração do programa seleccionado; só pode ser utilizado em certos programas. Início diferido : Oferece a possibilidade de retardar o início de funcionamento do ciclo de secagem para tirar partido dos períodos do dia em que a energia é mais barata. Tecidos delicados : Quando seleccionado, este indicador apaga e acende-se o indicador de tecidos delicados; com esta função especial, a temperatura de secagem é mais baixa para melhor proteger as roupas delicadas. Anti-vincos : Pode seleccionar a função anti-vincos no fim do programa de secagem. O tambor continua a mover-se em fases e períodos regulares de forma a refrescar e secar suavemente a roupa. Arrefecimento : acende-se quando o ciclo está na fase final de arrefecimento. Início/Pausa : Dá início ao programa escolhido e também serve para fazer pausa ao ciclo se necessário. Programas automáticos: Dependendo do programa escolhido, assim se acende o indicador específico (por favor ver "lista de programas"); o indicador ECO acende-se quando foi seleccionado um programa de baixo consumo. Filtro : Quando este símbolo se acende significa que é necessário limpar o filtro. Depósito da água : Quando se acende, significa que tem que despejar o depósito da água, pelo facto deste estar cheio.

É rodado em ambas as direcções para se escolher o programa pretendido. Este secador de roupa é dotado de um sensor especial de secagem que o ajuda a escolher o programa mais indicado com base na carga e nível de secagem pretendido. Para pequenas cargas e roupas previamente "semi-secas", pode usar o programa de "Tempo" e seleccionar "Tecidos Delicados" para obter uma temperatura mais baixa dentro do secador. No caso do sensor não detectar carga na máquina, o secador irá trabalhar apenas por 10 min antes de iniciar a fase de arrefecimento. Se a carga dentro da máquina for muita ou estiver demasiado molhada, o secador vai, automaticamente, trabalhar por 3 horas, passando depois à fase de arrefecimento.No fim de cada programa, acontece sempre a fase de arrefecimento no fim de cada ciclo: é uma fase de entrada de ar fresco, que serve para refrescar a roupa e que dura aproxidamente 15 min.SELECÇÃO DO PROGRAMA 150 PR O ciclo de secagem para lãs desta máquina foi aprovado pela The Woolmark Company para a secagem de produtos de lã laváveis à máquina. Lavar e secar os produtos de acordo com as instruções da etiqueta e com as instruções do fabricante desta máquina. No Reino Unido, Irlanda, Hong Kong e Índia a marca registada Woolmark é uma marca registada de certificação.M1530SELECÇÃO DO PROGRAMA 151 PR PROGRAMA Mix & Dry Perfect Home IDEAL PARA Roupa que se pretende que fique com uma humidade ligeira, de forma a facilitar o engomar. Duração: cerca de 1:50h. Roupas que prefere não passar a ferro, mas apenas tirar da máquina e pendurar logo depois do ciclo de secagem. Duração: cerca de 2:30h. Peças que pretende dobrar e guardar sem engomar, como por exemplo malhas, tecidos mistos, sintéticos, meias, roupa de crianças. Duração: cerca de 2:30 h. Para roupas que pretende que fiquem muito bem secas, como toalhões, toalhas de mesa, lençóis. Duração: cerca de 3 horas. Ideal para quando se pretende misturar algodões e sintéticos, sem perdas de tempo a separar a roupa e a secá-la em ciclos diferentes. Duração: cerca de 2h (máximo 4Kg de roupa). Para secar camisas de algodão ou fibras sintéticas. Duração: 1 hora para 2 Kg de camisas de fibra sintética (cerca de 10 peças); 1:20h para 3 Kg de camisas de algodão (cerca de 10 peças). Permite escolher manualmente o tempo de secagem de 30 a 180 min. Ao seleccionar "20 minutos", está a escolher um programa a frio, ideal para revitalizar e refrescar a roupa e eliminar eventuais odores. Para secar até 4 Kg de gangas (cerca de 5 pares). O programa dura cerca de 2 horas, mas o tempo pode ser alterado com base na carga introduzida na máquina e na velocidade de centrifugação escolhida. O programa de gangas só pode ser utilizado para peças 100% de algodão, sendo obrigatório ter o cuidado de não misturar roupas de cor e não secar calças com acessórios ou apliques especiais. Roupas às quais apenas quer dar um toque final e refrescá-las. Roupas que estavam por passar ou que tenham sido secas ao ar, por exemplo. Este programa tem uma função "Anti Vinco" que relaxa as fibras e torna mais fácil o engomar. Duração: 9 min + 3 min de arrefecimento. Para secar, refrescar e deixar a roupa pronta a vestir em apenas 40 min. O sistema de sensores monitoriza constantemente a temperatura para o melhor resultado de secagem. Máx 2 Kg de roupa. Peças de lã: o programa pode ser usado para secar até 1 kg de roupa (cerca de 3 camisolões).É recomendável que coloque as roupas do avesso dentro da máquina antes de as secar.O tempo pode ser alterado conforme o tamanho e espessura da roupa, bem como a velocidade de centrifugação utilizada durante a lavagem. No fim do ciclo as roupas estão prontas para serem usadas, mas as mais grossas podem estar um pouco húmidas ou molhadas, sugerimos que acabe de as secar naturalmente.No fim do ciclo retire logo as roupas da máquina.Atenção: o processo de perda de pelo e consistência das roupas é irreversível; por favor seque exclusivamente roupas com o símbolo de que podem ser secas em secador de roupa; este programa não é indicado para fibras acrílicas. Lãs revigoradas Rápido 40' Programa De camisas Tempo Calças de ganga Anti Crease Pronto a engomar Pronta a guardar Não engomarPORTA E FILTRO 152 PR Para Limpar o Filtro do Condensador Puxe o manípulo para abrir a porta. Para reiniciar a máquina de secar, feche a porta e prima . ATENÇÃO! roupa estiver a ser utilizada, o tambor e a porta podem estar MUITO QUENTES. Nunca pare um secador de tambor antes do fim do ciclo de secagem, a não ser que todos os itens sejam rapidamente removidos e estendidos para que o calor seja dissipado. Quando a máquina de secar Indicador de Controlo do Estado do Filtro Acende-se quando o filtro precisa de ser limpo. Verifique e limpe o filtro principal, na porta, e os filtros do condensador, localizados na parte de baixo do secador. Se a roupa não estiver a ficar seca, verifique se o f i l t r o não e s t á entupido. Filtro IMPORTANTE: Para manter a eficiência da máquina, verifique se o filtro do cotão está limpo antes de cada ciclo de secagem. Não ponha o secador a funcionar sem os filtros. Os filtros entupidos podem aumentar o tempo de secagem e provocar danos, que podem resultar em custos de reparação dispendiosos

3. Retire com cuidado

os resíduos de tecido, usando uma escova macia ou a ponta dos dedos.

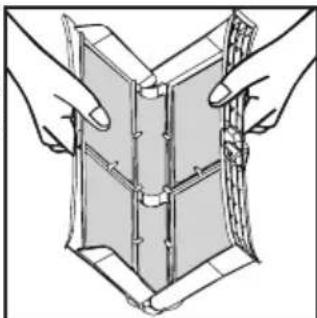

4. Junte e feche entre

si as duas metades do filtro e volte a montá-lo no seu lugar.

alavancas de bloqueio no sentido contrário ao d o s p on t ei r o s do relógio e extraia a tampa dianteira.

cuidadosamente a moldura do filtro e limpe todo o pó ou cotão do filtro com um pano. Não use água para limpar o filtro.

cuidadosamente do seu lugar, e depois lave-a, mantendo-a debaixo da torneira aberta, e virando-a, para conseguir tirar todo o pó ou cotão.

5. Volte a colocar a

t a m p a d i a n t e i r a , assegurando-se de que o faz da forma correcta, (tal como indicado pela seta), e empurre-a firmemente para o seu lugar. Bloqueie as duas alavancas, rodando-as n o s e n t i d o d o s ponteiros do relógio.

rodapé. Retire o rodapé. R e t i r e NÃO USE ÁGUA PARA LIMPAR O FILTRO.UTILIZAÇÃO 153 PR

A água removida da roupa durante o ciclo de secagem é recolhida num depósito instalado do lado de dentro da porta do secador Sempre que esse depósito fica cheio, o indicador luminoso no painel de comandos acende-se, e o depósito TEM de ser despejado. No entanto, recomendamos que o depósito seja sempre despejado após cada ciclo de secagem. NOTA: Em se tratando de um secador novo, é natural que, durante os primeiros ciclos de secagem, se acumule pouca água no interior desse depósito, na medida em que é enchido primeiro um outro depósito interno com que o secador está equipado.

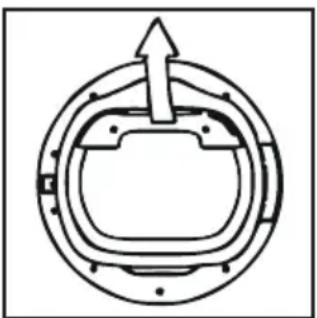

o depósito para a água pegando-lhe pela pega. Ch e io de á gu a, o depósito pode pesar cerca de 6 kg.

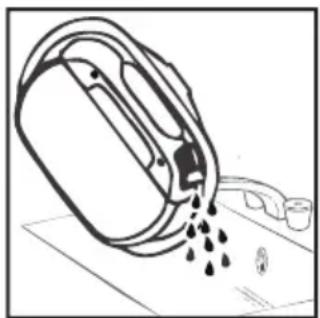

2. Incline o depósito para

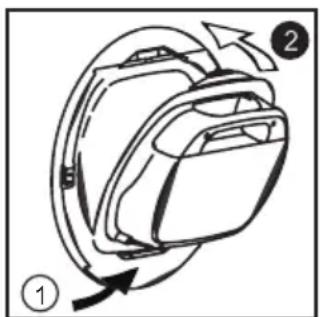

a água para despejar a água pelo respectivo bico. Quando o depósito estiver vazio, volte a colocá-lo no interior da porta do secador, da forma indicada; comece por inserir a parte inferior d o d e p ó s i t o n o respectivo suporte, tal como se pode ver na figura, e em seguida empurre delicadamente a parte superior do depósito até ficar bem encaixada.

3. Prima a tecla para

reiniciar o ciclo. NOTA: Se dispuser de uma i nsta l ação de esgoto perto do local onde o secador está instalado, pode utilizar o conjunto de descarga para assegurar um despejo permanente da água que se acumula no interior do depósito para a água instalado no secador. Isso significa que não tem de despejar o depósito para a água. Puxe cuidadosamente

roupa. Assegure-se de que as peças de roupa não impedem o fechamento da porta.

2. Feche cuidadosamente a porta,

empurrando-a lentamente até a ouvir fazer “click”.

3. Rode o botão selector do programa para

acrílicos ou delicados, prima a tecla para reduzir o nível de calor. O indicador vai acender-se quando o secador estiver regulado para uma temperatura baixa. Para anular a selecção feita nos primeiros minutos do programa, prima a tecla , e, decorrido este tempo, reponha o secador a zeros, para alterar a regulação.

5. Prima o botão . O secador irá arrancar

automaticamente e o indicador em cima da tecla ficará continuamente aceso.

6. Se a porta for aberta durante o programa,

para verificar a roupa, é necessário pressionar para recomeçar a secagem, depois de a porta ter sido fechada.

7. Quando o ciclo está perto do fim, o secador

entra na fase de arrefecimento e a roupa gira em ar frio, permitindo assim o arrefecimento da carga.

8. Depois de o ciclo ter sido concluído, o

tambor roda intermitentemente para minimizar a formação de rugas e vincos. Este movimento do secador de roupa continua até que o dito secador seja desligado ou até a porta ser aberta. Abra a porta e carregue o tambor com Não abra a porta durante os programas automáticos, para conseguir obter uma secagem adequada.
