MANUALE UTENTE GVH D1013A2S CANDY

Sicherheitshinweise Ablaufschlauchbausatz: Installationsanleitung Vorbereitung der Füllung Schalterblende und Anzeigen Auswählen des Programms Tür und Sieb Wassertank Betrieb Reinigung und Routinewartungen Fehlersuche Kundendienst61 IT ● Non asciugare capi non lavati nell'asciugatrice. ●ATTENZIONE Evitare di asciugare articoli trattati con prodotti di pulizia a secco. ● ATTENZIONE In determinate circostanze, i materiali in gomma possono essere soggetti ad autocombustione se riscaldati. Articoli in gommapiuma (lattice), cuffie da doccia, tessuti impermeabili, articoli in caucciù e vestiti o cuscini imbottiti con gommapiuma NON VANNO asciugati nell'asciugatrice. ● Leggere attentamente le etichette con le istruzioni di lavaggio per conoscere le caratteristiche dell’asciugatura idonea. ● Gli indumenti devono essere introdotti nell’ asciugatrice solo dopo essere stati opportunamente centrifugati in lavatrice o strizzati a mano. EVITARE di caricare nel cestello indumenti ancora gocciolanti. ● Controllare accuratamente che nelle tasche degli indumenti da asciugare non siano presenti accendini o fiammiferi ed EVITARE ASSOLUTAMENTE l’uso di prodotti infiammabili in prossimità della macchina. ● Evitare ASSOLUTAMENTE di asciugare tende in fibra di vetro. La contaminazione dei capi con le fibre di vetro può infatti dar luogo a fenomeni d’irritazione cutanea. ● I capi che sono stati macchiati con sostanze come olio da cucina, acetone, alcol, petrolio, cherosene, smacchiatori, acquaragia, cere e sostanze per rimuovere le cere dovrebbero essere lavati in acqua calda con una quantità extra di detergente prima di essere asciugati nell'asciugatrice. ● Gli ammorbidenti o prodotti simili dovrebbero essere utilizzati come specificato nelle rispettive istruzioni. La BiancheriaTutela dell’ambiente Requisiti Elettrici 63 IT ● Tutti i materiali utilizzati per l’imballaggio sono ecologici e riciclabili. Smaltite l’imballaggio con metodi ecologici. Presso il comune di residenza si potranno reperire ulteriori informazioni sui metodi di smaltimento. ● Per garantire la sicurezza al momento dello smaltimento di una asciugatrice, scollegare la spina dell’alimentazione dalla presa, tagliare il cavo dell’alimentazione di rete e distruggerlo insieme alla spina. Per evitare che i bambini possano rimanere intrappolati all'interno della lavatrice, rompere i cardini o la chiusura dell’oblò. Servizio GIASAi fini della durata e del buon funzionamento della macchina, per gli eventuali interventi di assistenza o r ip a r a zi on e co n s i gl i a m o d i r iv ol g e r si esclusivamente al servizio assistenza autorizzato GIAS.Questo elettrodomestico è marcato conformemente alla Direttiva Europea 2 0 1 2 / 1 9 / E U s u i R i f i u t i d a Ap par ecc h ia t ur e El ett ric h e e d Elettroniche (RAEE). Direttiva Europea 2012/19/EU I RAEE contengono sia sostanze inquinanti (che possono cioè avere un impatto negativo anche molto pesante sull'ambiente) sia materie prime (che possono essere riutilizzate). E' perciò necessario sottoporre i RAEE ad apposite operazioni di trattamento, per rimuovere e smaltire in modo sicuro le sostanze inquinanti ed estrarre e riciclare le materie prime. Ogni cittadino può giocare un ruolo decisivo nell'assicurare che i RAEE non diventino un problema ambientale; basta seguire qualche semplice regola: - i RAEE non vanno mai buttati nella spazzatura indifferenziata. - i RAEE devono essere consegnati ai Centri di Raccolta (chiamati anche isole ecologiche, riciclerie, piattaforme ecologiche …) allestiti dai Comuni o dalle Società di igiene urbana; in molte località viene anche effettuato il servizio di ritiro a domicilio dei RAEE ingombranti. In molte nazioni, quando si acquista una nuova apparecchiatura, si può consegnare il RAEE al negoziante, che è tenuto a ritirarlo gratuitamente (ritiro "uno contro uno") a patto che il nuovo apparecchio sia dello stesso tipo e svolga le stesse funzioni di quello reso. Nel caso in cui la macchina non funzioni correttamente o sia fuori uso, spegnere e staccare la spina dalla presa. Per la riparazione, rivolgersi al Centro Assistenza GIAS. Regolazione dei Piedini Una volta posizionata la macchina, si dovrebbe p r o c e d e r e a l l a regolazione dei piedini, per ga rant i re un a perfetta messa in bolla. Le asciugatrici sono state progettate per funzionare ad una tensione di 220-240V, 50 Hz monofase. Controllare che il circuito dell’alimentazione sia idoneo per valori di corrente di almeno 6A. L’elettricità può essere estremamente pericolosa L’apparecchio deve essere opportunamente collegato a terra. La presa e la spina dell’apparecchio devono essere dello stesso tipo. Non utilizzare adattatori multipli e/o prolunghe. Una volta completata l’installazione, la spina deve risultare accessibile e facilmente scollegabile. L’apparecchio con marchio CE è conforme alle direttive europee 2004/108/EC, 2012/19/EU e successive modifiche.

Nel caso risulti danneggiato, il cavo di alimentazione dell’apparecchio dev’essere prontamente sostituito con apposito cavo reperibile ESCLUSIVAMENTE presso il servizio di ricambi. L’installazione deve essere effettuata da persone competenti. La chiamata può essere soggetta a pagamento, se le cause di malfunzionamento della macchina sono attribuibili a un’installazione non corretta. Non inserire la spina nella presa e non accen- dere la macchina finché l’installazione non sarà stata completata. Ai fini della sicurezza personale è essenziale che l’asciugatrice venga installata correttamente. In caso di dubbi sull’installazione, rivolgersi al Servizio Assistenza GIAS.KIT ACCESSORIO TUBO FLESSIBILE DI SCARICO: ISTRUZIONI PER IL MONTAGGIO Montare il Kit Come Indicato di Seguito: 64 IT 1.Flip the machine slowly to the right side.

bridge connection. AVVERTENZA! spina dell'essiccatore dalla presa di alimentazione elettrica prima di eseguire qualsiasi operazione. Spegnere e togliere la Per evitare di dover svuotare il recipiente dell'acqua al termine di ciascun ciclo di essicazione, l'acqua normalmente raccolta può essere scaricata direttamente in un tubo di scarico dell'acqua di rifiuto (lo stesso sistema di scarico dei lavandini ad uso domestico). Le leggi locali sugli impianti idrici vietano il collegamento ad un sistema di scarico in superficie. Il sistema con il tubo di scarico dell'acqua di rifiuto deve essere situato accanto all'essiccatore a tamburo. Il kit contiene: 1 tubo flessibile, 1 collare per tubi. 3.Estrarre il raccordo dal collegamento a ponte. 4.Fissare il raccordo n e r o d e l s e t ( u t i l i z z a n d o i l connettore e i ganci per tubi forniti) al raccordo r i m o s s o d a l collegamento a ponte. 5 . P o s i z i o n a r e i l rubinetto fornito con il set per chiudere il raccordo rimanente. 6.Una volta che la m a c c h i n a è i n posizione, verificare all'estremità inferiore che il nuovo raccordo non si attorcigli quando s i r i p o s i z i o n a l'essiccatrice 7.Collegare il nuovo raccordo di scarico al t u b o d i s c a r i c o dell'acqua. 8.Collegare alla rete elettrica principale. Attenzione: se il prodotto si trova in una posizione diversa, attendere almeno 4 ore prima dell'accensione in modo che l'olio possa penetrare nel c o m p r e s s o r e . L a mancata osservanza potrebbe provocare danni al compressore.COMANDI E SPIE DI SEGNALAZIONE Pannello di Comando e Spie Luminose 66 IT Tasto Avvio/pausa Spia Pulizia Filtro Display Programmi Automatici Selettore Programmi Manopola: Selezione Tempo : Permette di modificare la durata del programma scelto; può essere utilizzato solo per alcuni programmi . Partenza Ritardata : ad esempio per sfruttare gli orari in cui l’elettricità costa meno (vedi sezione dedicata). Tessuti Delicati (simbolo):Premendo questo pulsante, si spegne la spia e si accende la spia delicati ; l’asciugatura avverrà a temperature ridotte per una maggiore cura dei tessuti. Anti-Piega : Consente di programmare un ciclo anti-piega a fine asciugatura, mantenendo il cesto in movimento e non facendo appesantire i panni asciutti. Cool down : Si accende quando il ciclo è nella fase finale di raffreddamento. Avvio/Pausa : Serve per dare inizio al programma selezionato o bloccare il ciclo. Programmi automatici: A seconda del programma scelto, si accenderanno le relative spie (vedere elenco programmi); la spia ECO indica che è stato scelto un programma a basso consumo. Pulizia filtro : Quando si accende questa spia, è necessario pulire il filtro. Tanica acqua : Questa spia si accende per ricordare di svuotare la tanica dell’acqua di condensa. Ruotando in entrambe le direzioni, consente di selezionare il programma desiderato. Dà la possibilità all’utente di ritardare la partenza del ciclo di asciugatura, Spia Elimina Acqua Pulsante Selezione Tempo Pulsante Acrilici/Sintetici Pulsante Anti Piega Pulsante Partenza Ritardata Questa asciugatrice è dotata di un sensore di asciugatura che permette di scegliere il programma preferito in base al carico, fermandosi quando la biancheria all’interno è pronta. Per carichi ridotti o tessuti già parzialmente asciutti, si consiglia di selezionare un programma a tempo, premendo il pulsante “Tessuti Delicati” per avere una temperatura ridotta all’interno del cesto. Nel caso il sensore non rilevi la presenza del carico, l’asciugatrice funzionerà solo per 10 minuti, per poi passare alla fase di raffreddamento. Se il carico è troppo abbondante o eccessivamente bagnato, l’asciugatrice funziona in automatico per 3 ore, passando poi alla fase di raffreddamento.In ogni caso, la fase di raffreddamento viene sempre effettuata a fine ciclo con aria fredda e ha una durata media di 15 minuti.

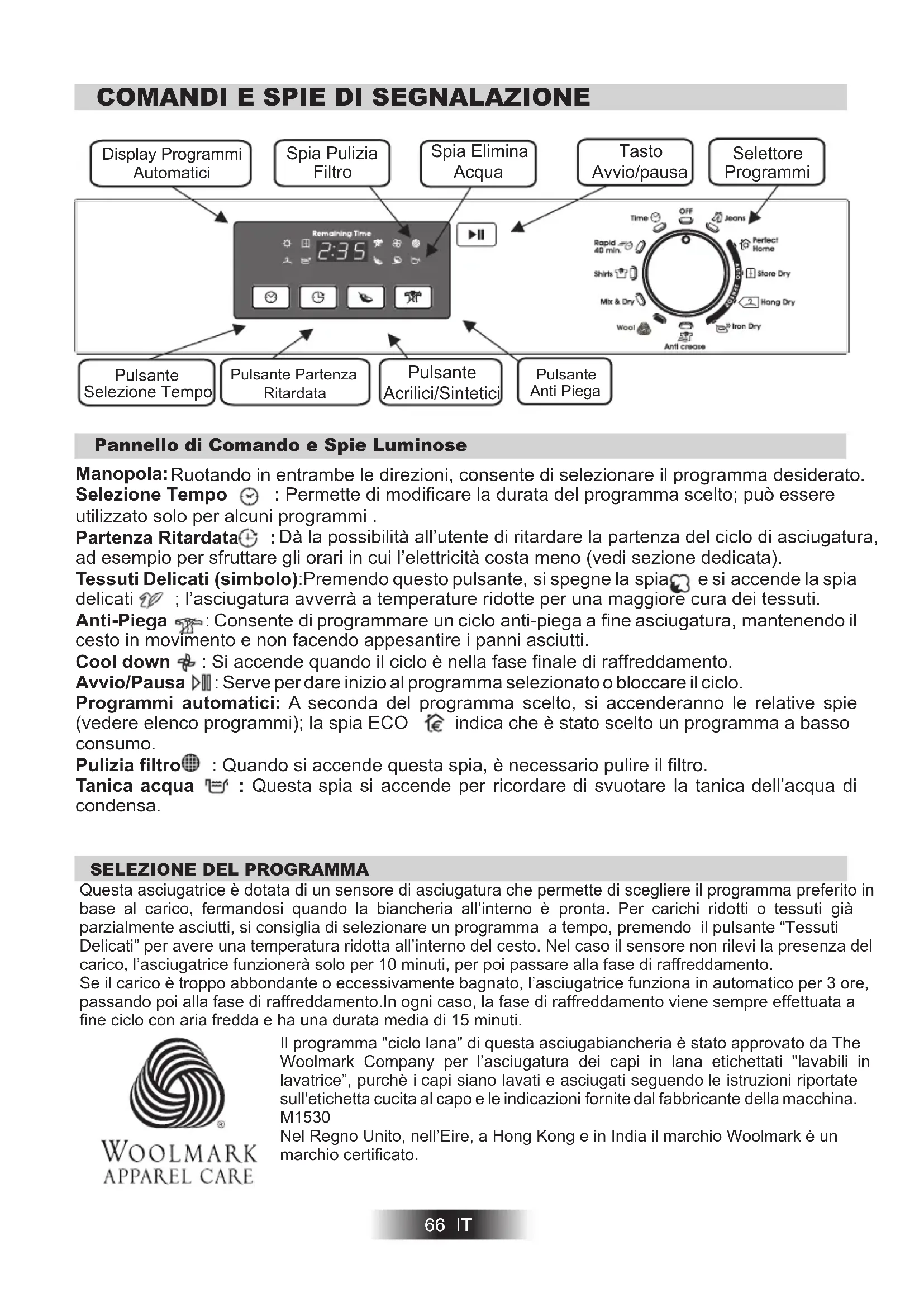

SELEZIONE DEL PROGRAMMA

66 IT Il programma "ciclo lana" di questa asciugabiancheria è stato approvato da The Woolmark Company per l’asciugatura dei capi in lana etichettati "lavabili in lavatrice”, purchè i capi siano lavati e asciugati seguendo le istruzioni riportate sull'etichetta cucita al capo e le indicazioni fornite dal fabbricante della macchina. Nel Regno Unito, nell’Eire, a Hong Kong e in India il marchio Woolmark è un marchio certificato.

M1530SELEZIONE DEL PROGRAMMA

67 IT PROGRAMMA Jeans Perfect Home IDEALE PER Capi che si preferisce mantenere leggermente più umidi, in modo da facilitare la stiratura. Durata: circa 1 ora e 50 min. Capi che si preferisce non stirare, ma appendere direttamente dopo l’asciugatura. Durata: circa 2 ore e 30 min. Capi che possono essere ripiegati, senza stirarli, come maglie in tessuti misti, calzini, indumenti per bambini. Durata: circa 2 ore e 45 min. Capi che si vogliono completamente asciutti, come asciugamani, accappatoi, tovaglie e lenzuola. Durata: circa 3 ore. Quando si vuole mischiare capi in cotone e sintetici, senza perdere tempo a dividerli e ad asciugarli in cicli diversi. Durata: circa 2h (max 4 kg di bucato) Asciugare le camice in cotone o in fibre sintetiche. Durata: 1 ora per 2kg di camicie in fibre sintetiche (circa 10 capi); 1 ora e 20 min per 3 kg di camicie in cotone (circa 10 capi). Chi vuole scegliere manualmente il tempo di asciugatura, da 30 a 180 minuti. Selezionando “20 minuti” si sceglie un programma a freddo, ideale per capi da ravvivare, per eliminare eventuali odori. Per asciugare fino a 4kg di Jeans (circa 5 paia). Il programma dura circa 2 ore, ma il tempo può modificarsi in base al carico e alla velocità di centrifuga utilizzata nel lavaggio. Si consiglia di utilizzare il ciclo Jeans per capi in cotone 100%, avendo cura di non mischiare i colori e di non asciugare jeans con ricami e accessori. Capi da ravvivare, dopo averli lasciati nel cesto dei panni asciutti per qualche giorno o dopo averli asciugati all’aperto o su caloriferi. Il ciclo ha una funziona anti-piega che rilassa le fibre e rende più facile e rapida la stiratura. Durata: 9 minuti + 3 minuti di cool down. Avere capi asciutti, rinfrescati e pronti da indossare in solo 40 minuti. Il sensore monitora costantemente la temperatura per il miglior risultato di asciugatura. Max 2kg di bucato. capi in lana: il programma può essere utilizzato per asciugare fino a 1kg di biancheria (circa 3 maglioni). Si consiglia di rovesciare i capi prima di asciugarli. Il tempo può variare a seconda delle dimensioni e della densità del carico e della centrifuga scelta per il lavaggio.A fine ciclo, i capi sono pronti per essere indossati, ma nel caso di indumenti più pesanti, i bordi potrebbero risultare leggermente umidi: si suggerisce di farli asciugare naturalmente.Si consiglia di estrarre subito i capi al termine del ciclo di asciugatura. Attenzione: il processo di ristringimento della lana è irreversibile; asciugare esclusivamente i capi con simbolo (simbolo "ok tumble"); questo programma non è indicato per capi acrilici Ravviva Lana Mix&Dry Rapido 40 Min. Camicie Tempi Anti Piega Asciutto Pronto-stiro Asciutto Armadio Asciutto No-StiroPORTELLONE e FILTRO 68 IT Pulizia Filtro Tirare la maniglia per aprire lo sportello. Per avviare la macchina, richiudere il portellone e premere il tasto. AVVERTENZA! macchina è in funzione il cestello e il portellone possono essere MOLTO CALDI. Non arrestare mai l'asciugatrice prima della fine del ciclo di asciugatura a meno che tutti i capi in essa contenuti non vengano rimossi rapidamente e stesi in modo da dissipare il calore. Si ricorda che quando la Si accende segnalando la necessità di pulire il filtro. Procedere con la verifica ed eventuale pulizia del filtro principale e dei filtri al loc at i ne lla par te inferiore del Dryer.Se la biancheria non si asciuga verificare che il filtro non sia intasato. Filtro IMPORTANTE: della macchina, prima di ogni ciclo di asciugatura è essenziale verificare la pulizia del filtro antifilacce. Importante: Non utilizzare l'asciugabiancheria senza I filtri. I filtri intasati possono allungare il tempo di asciugatura e causare danni con conseguenti costosi interventi di pulizia. Ai fini della massima efficacia

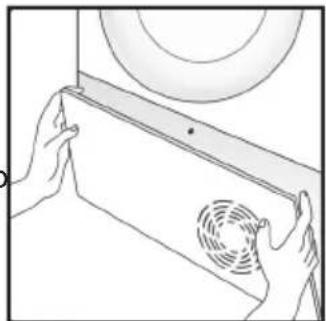

2. Aprire il filtro come illustrato.3 . R i m u o v e r e delicatamente le Filacce con la punta delle dita o aiutandosi con uno spazzolino morbido.4. Richiudere il filtro e reinserirlo in sede.Tirare il filtro verso l’alto. Spia Di Pulizia Filtro NON USARE ACQUA PER PULIRE IL FILTRO 1.Rimuovere lo zoccolo

antiorario I ganci e rimuovere il coperchio supporto filtri

3. R i m u o v e r e

delicatamente il telaio agendo sul gancio superiore a pulire la rete filtrante da residui o depositi. Non usare acqua. 4 . R i m u o v e r e delicatamente il filtro a spugna dalla sede a lavarlo sotto acqua corrente per rimuovere residui o depositi.

5. Rimontare i filtri e

posizionare il coperchio supporto filtri nella corretta posiz ion e indicata dalla freccia (posizione verso l'alto). Bloccare il coperchio con i ganci.

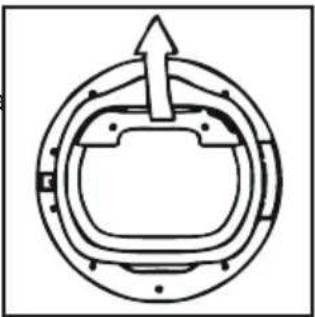

L'acqua eliminata dalla biancheria durante il ciclo di asciugatura viene raccolta in una vaschetta posta all'interno della porta della macchina. Quando la vaschetta è piena si accende la spia sul pannello dei comandi, segnalando che si DEVE vuotare la vaschetta. Tuttavia, si consiglia di svuotare la vaschetta dopo ogni ciclo di asciugatura. NOTA: nuova, si raccoglie poca acqua in quanto si riempie prima il serbatoio interno. Nei primi cicli, quando la macchina è

c a t e z z a l a vaschetta, a ff e r r a n d o l a d a l l a maniglia. Da piena, la vaschetta dell'acqua pesa circa 6 kg.

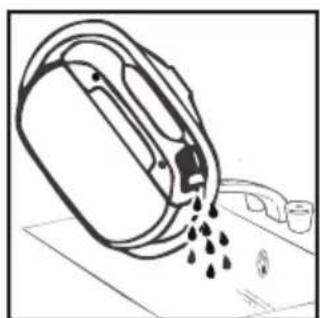

2. Inclinare la vaschetta f

a c e n d o d e f l u i r e l ' ac q u a d a l beccuccio. Quando è vuota, riporre la vaschetta nell'alloggio come indicato; prima inserire la base della v a s c h e t t a e p o i gentilmente premere la p a r t e s u p e r i o r e nell'apposita sede.

3. Premere il pulsante

per riavviare il ciclo. NOTA: Se c'è uno s c a r i c o v i c i n o all'asciu- gatrice, si può usare l'apposito kit per f a r s c a r i c a r e costantemente l'acqua r a c c o l t a d a l l a m a c c h i n a . C o s ì facendo si eviterà di svuotare la vaschetta dell'acqua. E s t r a r r e c o n d e l i dell'asciugabiancheria viene aperta durante il ciclo, prima quindi che sia completata la fase di raffreddamento, la maniglia della vaschetta può essere molto calda. Fare attenzione e usare la massima cautela nel maneggiare vaschetta se la si vuole svuotare. A T T E N Z I O N E ! S e l a p o r t a

cesto. Assicurarsi che i capi non si incastrino nella porta.

2. Chiudere gentilmente la porta fino a sentire

3. Ruotare il selettore programmi e scegliere il

programma di asciugatura desiderato (per dettagli, guardare la Guida Programmi).

4. Se bisogna asciugare tessuti sintetici, acrilici

o delicati, premere il pulsante per ridurre la temperatura di asciugatura. La spia si illumina quando si sceglie questa opzione. Per de- selezionarla, nei primi minuti di avvio del programma, ri-premere il pulsante e programmare nuovamente la macchina.

5. Premere il pulsante . L’asciugabiancheria

inizia automaticamente e la spia luminosa sopra il tasto resta accesa.

6. Se si apre la porta durante il ciclo per

controllare la biancheria, è necessario successivamente richiudere la porta e premere il pulsante , il ciclo di asciugatura ricomincerà nuovamente.

7. Quando il ciclo è prossimo alla fine, inizia una

fase di raffreddamento. I capi vengono asciugati con aria fredda al fine di raffreddarli.

8. Quando il programma è terminato, la spia

END si illumine sul display.

9. A seguito della fine del ciclo, il cesto effettuerà

delle rotazioni ad intermittenza per minimizzare le pieghe. Continuerà fino a quando la porta verrà aperta. Aprire la porta e caricare la biancheria nel asciugatura automatici per avere un'asciugatura sempre efficace. Non aprire la porta durante i cicli diPulizia dell’asciugatrice

PULIZIA E MANUTENZIONE ORDINARIA

Partenza Ritardata Annullamento e Azzeramento Del Programma FUNZIONAMENTO 70 IT Drying GuideGuida Ad Una Corretta Asciugatura Il ciclo standard ( ) è quello a maggior efficienza energetica e il più adatto per un'asciugatura di un normale bucato bagnato in cotone. L a t a b e l l a n e l l ' u l t i ma pa gi na mo st ra approssimatamente tempi e consumo di energia dei programmi principali.ASCIUTTO NO-STIRO Consumo di energia modalità "stand-by»Consumo di energia modalità "spento" 0,20 W0,75 W La funzione Partenza Ritardata consente all’utente di ritardare la partenza del ciclo di asciugatura da 1 a 24 ore. Agendo la prima volta sul tasto di questa funzione, comparirà sul display un ritardo di 1 ora, a ogni successiva pressione del tasto, si aggiungerà un ulteriore ritardo di 1 ora. Successivamente, premere il tasto e trascorso il tempo di ritardo selezionato, il ciclo di asciugatura verrà avviato. La spia luminosa lampeggerà indicando che count down è iniziato. Per cancellare il programma premere il pulsante per 3 secondi. Nel display “TIME CONTROL” lampeggerà 0:00 indicando che è stato azzerato il programma. ● Si consiglia di pulire il filtro e di svuotare la vaschetta dell’acqua dopo ogni ciclo di asciugatura. ● Pulire regolarmente il filtro. ● Dopo l’ uso, pulire l’ interno del cestello e lasciare aperto il portellone per un certo periodo di tempo in modo che circoli aria e si asciughi. ● Pulire l’esterno della macchina e il portellone con un panno morbido. ● NON usare spugnette abrasive né prodotti di pulizia. ●Pre evitare che si accumuli della lanuggine e che l'oblò abbia difficoltà ad aprirsi/chiudere, a fine di ogni ciclo d'asciugatura pulire con un panno umido la parte interna dell'oblò e la guarnizione. AVVERTENZA! carico possono essere molto caldi. Il cestello, il portellone e il IMPORTANTE pulizia, disattivare sempre la macchina e staccare la spina dalla presa a muro. Prima di procedere alla Per i dati elettrici vedere la targhetta dei dati posta sul davanti del mobile della macchina (con portellone aperto). Informazıonı per Test dı Laboratorıo EN 61121 Programmı Programmı da usare -Cotone Asciutto

- +SiAsciutto No-Stiro ntetico -Cotone Asciutto da Stirare -Tessuti Delicati Asciutto Pronto-stiro Asciutto No-Stiro Specifiche Tecniche Capacità del cestello 115 Carico massimo vedere etichetta energetica Altezza 85 cm Larghezza 60 cm Profondità 60 cm Efficienza Energetica vedere etichetta energetica
