Tipo de produto	Máquina de lavar roupa
Marca	Fagor
Modelo	FE416B
Dimensões (aprox.)	Ver figura 3 do manual
Alimentação elétrica	220-240 V ~ 50 Hz
Potência máxima	Conforme placa de características
Pressão de água	0,05 a 1 MPa (0,5 a 10 kgf/cm²)
Conexão de água	Mangueira roscada 3/4 gás
Altura de drenagem	50 a 70 cm (máx. 90 cm)
Tipo de instalação	Livre ou embutível
Porta reversível	Sim
Ajuste de altura da porta	10 a 70 mm
Painel de revestimento	Opcional, espessura máx. 5 mm
Plano de trabalho	Removível para embutir
Segurança	Aterramento obrigatório
Cabo de alimentação	Com plug de aterramento
Placa de características	Na parte traseira
Acessórios fornecidos	Mangueira de entrada, parafusos de transporte

Perguntas frequentes - FE416B FAGOR

Como desembalar e desbloquear a máquina de lavar roupa Fagor FE416B?

Corte a embalagem, remova o poliestireno, em seguida retire os parafusos de transporte na parte traseira (parafusos A e C) e cubra os furos com as placas fornecidas.

Como conectar a mangueira de entrada de água?

Conecte a extremidade curva da mangueira à eletroválvula na parte traseira, depois a outra extremidade ao torneira roscada 3/4 gás. Aperte bem.

Qual altura para a mangueira de drenagem?

A saída fixa deve estar a 50-70 cm do chão, máximo 90 cm.

Como inverter o sentido de abertura da porta?

Desmonte a porta, remova as dobradiças e o fecho automático, desloque o contrapeso de fecho, depois monte do outro lado.

Como ajustar a altura da porta?

A parte inferior da porta e o quadro são divididos em seções de 10 mm para um ajuste de 10 a 70 mm. Siga as etapas de desmontagem e seccione.

Posso colocar um painel de revestimento na porta?

Sim, espessura máx. 5 mm. Se menos de 3 mm, coloque-o sobre o painel original.

Como embutir a máquina sob um plano de trabalho?

Desaperte o plano de trabalho, remova os suportes, coloque o painel de proteção fornecido pelo fabricante, depois insira a máquina.

O que fazer se o cabo de alimentação estiver danificado?

Deve ser substituído por um cabo especial junto ao fabricante ou ao serviço de assistência.

Qual pressão de água é necessária?

Entre 0,05 e 1 MPa (0,5 a 10 kgf/cm²).

Preciso de um plug de aterramento?

Sim, obrigatório. O cabo é fornecido com um terminal de aterramento.

MANUAL DE UTILIZADOR FE416B FAGOR

1/ Advertências prévias. 6 2/ Desembalagem e desbloqueio...... 6 3/ Dimensões 6 4/ Ligação à rede da água.. 6 5/ Desaguamento. 7 6/ Ligação electrolítica 7 7/ Posição e nivelação. 7 8/ Máquinas de lavar com revestimento decorativo 7

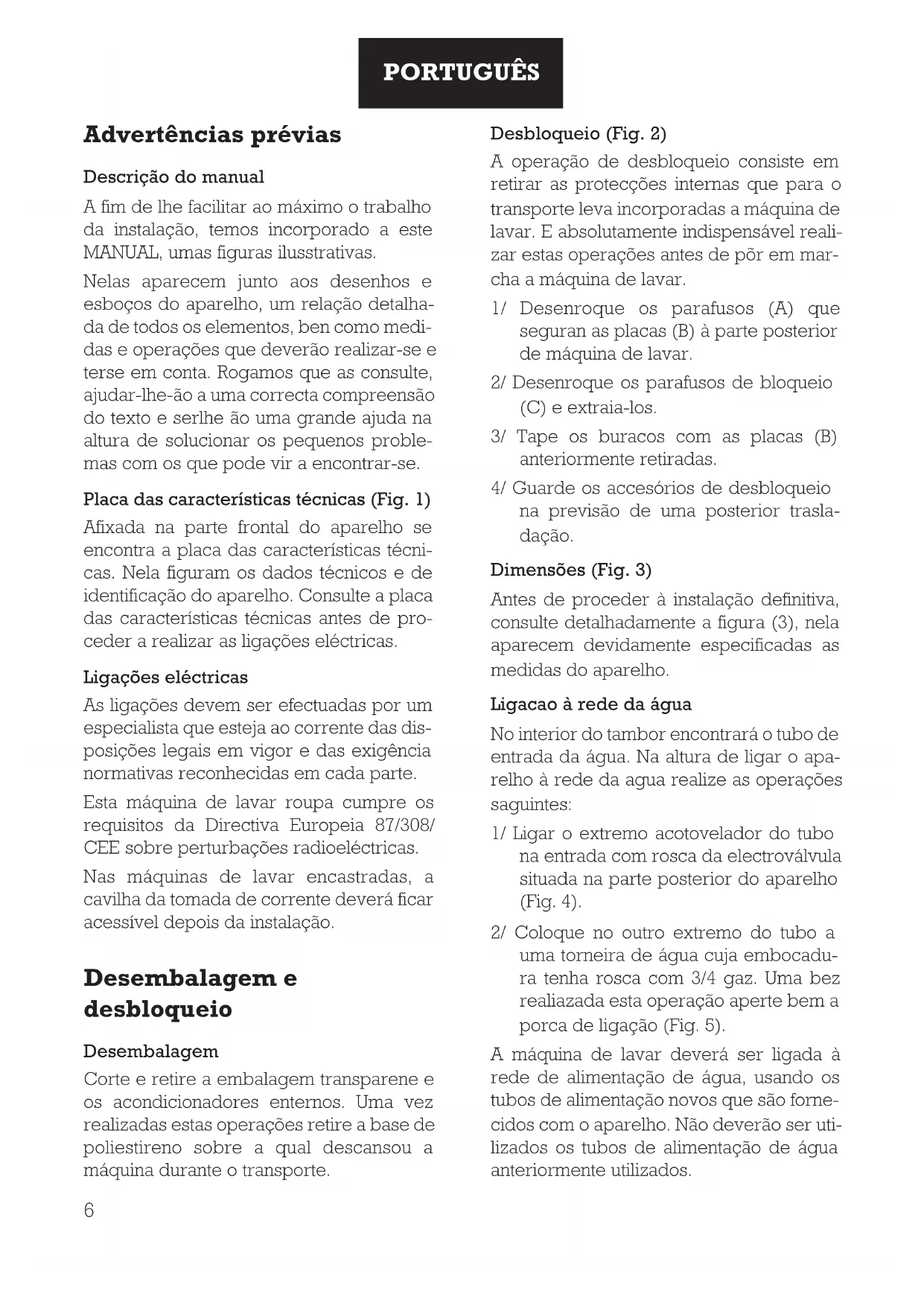

PORTUGUÊS

Advertências prévias

Descrição do manual

A fim de lhe facilitar ao máximo o trabalho da instalação, temos incorporado a este MANUAL, umas figuras ilustrativas.

Nelas aparecem muitos desenhos e esboços do aparelho, uma relação detalhada de todos os elementos, bem como medidas e operações que deverão realizar-se e ter em conta. Rogamos que as consulte, ajudar-lhe-ão a uma correta compreensão do texto e ser-lhe-ão uma grande ajuda na atitude de solucionar os pequenos problemas com os que pode vir a encontrar-se.

Placa das características técnicas (Fig. 1)

Afixada na parte frontal do aparelho se encontra a placa das características técnicas. Nela figuram os dados técnicos e de identificação do aparelho. Consulte a placa das características técnicas antes de proceder a realizar as ligações elétricas.

Ligações elétricas

As ligações devem ser efetuadas por um especialista que esteja ao corrente das disposições legais em vigor e das exigências normativas reconhecidas em cada parte.

Esta máquina de lavar roupa cumpre os requisitos da Diretiva Europeia 87/308/CEE sobre perturbações radioelétricas.

Nas máquinas de lavar encastradas, a cavilha da tomada de corrente deve ficar acessível depois da instalação.

Desembalagem e desbloqueio

Desembalagem

Corte e retire a embalagem transparente e os acondicionadores internos. Uma vez realizadas estas operações, retire a base de poliestireno sobre a qual descansou a máquina, durante o transporte.

Desbloqueio (Fig. 2)

A operação de desbloqueio consiste em retirar as proteções internas que, para o transporte, leva incorporadas a máquina de lavar. É absolutamente indispensável a realização dessas operações antes de pôr em marcha a máquina de lavar.

1/ Desenrosque os parafusos (A) que seguram as placas (B) à parte posterior da máquina de lavar. 2/ Desenrosque os parafusos de bloqueio (C) e extraia-os. 3/ Tape os buracos com as placas (B) anteriormente retiradas. 4/ Guarde os acessórios de desbloqueio na previsão de uma posterior transladação.

Dimensões (Fig. 3)

Antes de proceder à instalação definitiva, consulte detalhadamente a figura (3), nela aparecem devidamente especificadas as medidas do aparelho.

Ligação à rede da água

No interior da embalagem encontrará o tubo de entrada da água. Na altura de ligar o aparelho à rede da água realize as operações seguintes:

1/ Ligar o extremo acotovelado do tubo na entrada com rosca da electroválvula situada na parte posterior do aparelho (Fig. 4). 2/ Coloque no outro extremo do tubo uma torneira de água cuja embocadura tenha rosca com 3/4 de gás. Uma vez realizada esta operação, aperte bem a porca de ligação (Fig. 5).

A máquina de lavar deve ser ligada à rede de alimentação de água, usando os tubos de alimentação novos que são fornecidos com o aparelho. Não deverão ser reutilizados os tubos de alimentação de água anteriormente utilizados.

Para um funcionamento correcto da máquina de lavar, a pressão da rede de água deverá estar compreendida entre 0,05 a 1 MPa (0,5 a 10 Kgf/cm²).

Desaguamento

Recomenda-se dispor uma saída fixa de desaguamento a uma distância do chão entre 50 e 70 cm. (Fig. 6). Esta altura nunca deve ser superior aos 90 cm. Não é conveniente que o tubo de desaguamento fique muito ajustado no tubo de desaguamento da rede. Evite pregas e estrangulamentos do tubo. É importante assegurar-se de que o cotovelo do tubo fica bem fixado à saída para evitar qualquer risco de inundação.

Ligação elétrica

Antes de ligar a ficha à tomada da corrente é necessário assegurar-se de que:

a) A tensão que chega à base da ficha é a que aparece na placa das características da máquina de lavar, situada na parte posterior da mesma. b) A instalação elétrica, ficha, tomada da corrente, fusíveis ou interruptor automático e controle devem estar medidos para a potência máxima consumida indicada na placa das características.

MUITO IMPORTANTE

A máquina de lavar deve ser ligada a uma tomada com ligação à terra. O cabo de alimentação da máquina de lavar já está munido de um terminal de ligação à terra, sendo necessário que se ligue a uma base de ficha através da qual se garanta a continuidade à terra.

Se o cabo de alimentação estiver danificado, deve ser substituído por um cabo ou conjunto especial a fornecer pelo fabricante ou pelo serviço pós-venda.

O fabricante declina toda a responsabilidade no caso em que não sejam cumpridas as normas precedentes.

Posição e nivelação

Coloque a máquina de lavar no lugar previsto e, levantando-a ligeiramente, proceda ao seu nivelamento cuidadosamente operando sobre os pés reguláveis (Fig. 7). Se eventualmente desejar encaixar o aparelho entre mobília ou sob a bancada da cozinha, lembre-se de que as dimensões mínimas do espaço encontrá-las-á na (Fig. 8). Introduza a máquina de lavar no espaço procurando que os tubos posteriores não se dobrem e que a máquina de lavar não fique em contacto com a mobília ou paredes adjacentes.

Máquinas de lavar com revestimento decorativo

Decoração

Dispõe da possibilidade de colocar na porta da sua máquina painéis, revestimentos decorativos a condizer com a mobília da sua cozinha. Estes painéis de revestimento não podem ter uma espessura superior a 5 mm. Se desejar mudar o painel de revestimento da porta do seu aparelho, realize as operações seguintes:

1/ Desmonte a PORTA da máquina de lavar, para o efeito, nas dobradiças A, desenrosque os parafusos B (Fig. 9). Uma vez desenroscados os parafusos, desloque o conjunto da porta para o interior. Puxando, a sairá suavemente. 2/ Retire o marco de proteção C inferior desenroscando os parafusos D. 3/ Extraia o painel que vinha na máquina de lavar. 4/ Coloque o novo painel de revestimento se o mesmo é de 3 mm de espessura ou superior. Os painéis de revestimento inferiores a 3 mm de espessura, colocar-se-ão sobre o painel que já vinha munido a máquina de lavar. 5/ Coloque o marco de proteção inferior e volte a montar a porta.

Regulação da altura da porta

A sua máquina de lavar oferece-lhe a possibilidade de regular a altura da PORTA DECORATIVA a fim de poder alinhá-la com a mobília da cozinha. Para este fim, a parte inferior da porta e o marco de proteção inferior se encontram divididos em sete secções de 10 mm cada uma. A regulação máxima que se pode conseguir oscila entre os 10 e 70 mm (Fig. 10). Se desejar regular a altura da porta, realize as operações seguintes:

1/ Desmonte a porta da máquina de lavar; para o efeito, nas dobras A, desenrosque os parafusos B (Fig. 9). Uma vez desenroscados os parafusos, desloque o conjunto da porta para o inferior. Puxando-a, sairá suavemente. 2/ Retire o marco de proteção C inferior, desenroscando os parafusos D. 3/ Extraia o painel de que vinha munida a máquina de lavar. 4/ Seccione, conforme as suas necessidades, a porta e o marco de proteção inferior, segundo se observa na (Fig. 10). 5/ Adapte o painel decorativo às novas dimensões. 6/ Coloque de novo o painel decorativo e o marco de proteção inferior e volte a montar a porta.

Porta reversível

O seu aparelho oferece-lhe a possibilidade de mudar o lugar de abertura da porta, a fim de poder adaptá-la às características da sua cozinha e mobília. Se desejar mudar o lugar de abertura, realize as operações seguintes:

1/ Desmonte a porta da sua máquina de lavar; para o efeito, nas dobradiças A, desenrosque os parafusos B (Fig. 9). Uma vez desenroscados os parafusos, desloque o conjunto da porta para o interior. Puxando-a, sairá suavemente. 2/ Retire o marco de proteção C inferior, desenroscando os parafusos D. 3/ Extraia o painel de que vinha munida a máquina de lavar.

4/ Extraia da porta as dobradiças A (Fig. 12); para o efeito, desenrosque os parafusos E que estão na parte interna da porta. 5/ Extraia o batente automático (F) da porta (Fig. 12); para o efeito, desenrosque os parafusos G, parte interior e exterior, em continuação faça uma ligeira deslocação do batente (desprender-se-á). 6/ Para extrair o balancim (H) (Fig. 12), desenrosque o parafuso de segurar e, deslizando para um dos lados, tê-lo-á disponível para passar ao lado oposto (I) Fig. 11. 7/ Retire a tampa de proteção J (Fig. 12) e coloque-a onde se encontrava anteriormente a dobradiça inferior. 8/ Coloque as dobradiças e o batente automático no novo lugar. 9/ Coloque novamente o painel da porta e o marco de proteção inferior, seguidamente volte a montar a porta.

Cimeira opcional

Se desejar colocar a máquina de lavar sob a banca da sua cozinha, deverá desmontar a cimeira da sua máquina de lavar (mesa de trabalho) e colocar no seu lugar uma chapa/placa de proteção (de que está dotado o aparelho) a fornecer pelo fabricante ou pelo serviço pós-venda; para o efeito, realize as operações seguintes:

1/ Desmonte a cimeira da sua máquina de lavar (mesa de trabalho) (Fig. 13), desenroscando os parafusos A e dando na cimeira um ligeiro golpe para a soltar. A cimeira desprender-se-á suavemente. 2/ Retire as peças de segurança da cimeira (Fig. 14); para o efeito, desenrosque os parafusos B. 3/ Coloque a chapa/placa de proteção fazendo coincidir os buracos desta com os do aparelho, segundo (Fig. 15). Depois de realizadas estas operações, introduza a máquina de lavar no lugar desejado.
