Tipo de producto	Lavadora
Marca	Fagor
Modelo	FE416B
Dimensiones (aprox.)	Ver figura 3 del manual
Alimentación eléctrica	220-240 V ~ 50 Hz
Potencia máxima	Según placa de características
Presión de agua	0,05 a 1 MPa (0,5 a 10 kgf/cm²)
Conexión de agua	Manguera roscada 3/4 gas
Altura de evacuación	50 a 70 cm (máx. 90 cm)
Tipo de instalación	Libre o empotrable
Puerta reversible	Sí
Ajuste altura puerta	10 a 70 mm
Panel de revestimiento	Opcional, espesor máx. 5 mm
Placa de trabajo	Extraíble para empotramiento
Seguridad	Toma a tierra obligatoria
Cable de alimentación	Con clavija de tierra
Placa de características	En la parte trasera
Accesorios incluidos	Manguera de entrada, tornillos de transporte

Preguntas frecuentes - FE416B FAGOR

¿Cómo desembalar y desbloquear la lavadora Fagor FE416B?

Corte el embalaje, retire el poliestireno, luego quite los tornillos de transporte en la parte trasera (tornillos A y C) y cubra los agujeros con las placas suministradas.

¿Cómo conectar la manguera de entrada de agua?

Conecte el extremo acodado de la manguera a la electroválvula en la parte trasera, luego el otro extremo al grifo roscado 3/4 gas. Apriete bien.

¿Qué altura para la manguera de desagüe?

La salida fija debe estar a 50-70 cm del suelo, máximo 90 cm.

¿Cómo invertir el sentido de apertura de la puerta?

Desmonte la puerta, retire las bisagras y el cierre automático, desplace el contrapeso de cierre, luego vuelva a montar del otro lado.

¿Cómo ajustar la altura de la puerta?

La parte inferior de la puerta y el marco están divididos en secciones de 10 mm para un ajuste de 10 a 70 mm. Siga los pasos de desmontaje y sectione.

¿Puedo colocar un panel de revestimiento en la puerta?

Sí, espesor máx. 5 mm. Si es menos de 3 mm, colóquelo sobre el panel original.

¿Cómo empotrar la máquina debajo de una encimera?

Desatornille la encimera, retire los soportes, coloque el panel de protección suministrado por el fabricante, luego inserte la máquina.

¿Qué hacer si el cable de alimentación está dañado?

Debe ser reemplazado por un cable especial en el fabricante o en el servicio técnico.

¿Qué presión de agua se requiere?

Entre 0,05 y 1 MPa (0,5 a 10 kgf/cm²).

¿Necesito una toma de tierra?

Sí, imprescindible. El cable está equipado con un borne de tierra.

MANUAL DE USUARIO FE416B FAGOR

1/Advertencias previas 17 2/Desembalado y desbloqueo 17 3/Dimensiones 17 4/Conexión a la red de agua 17 5/Desagüe 18 6/Conexión eléctrica 18 7/Posicionamiento y nivelación 18 8/Lavadoras panelables 18

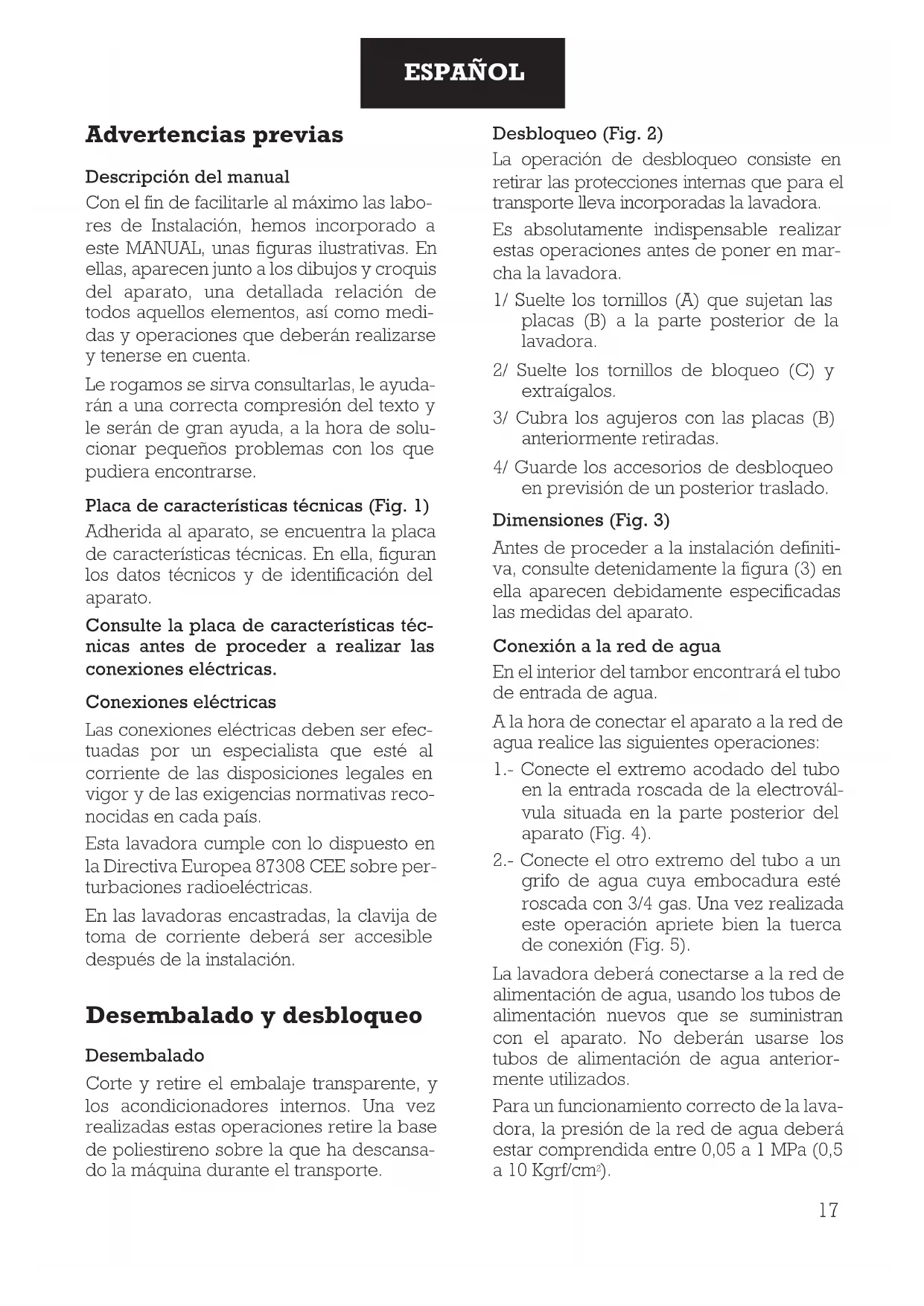

Advertencias previas

Advertencias previas

Descripción del manual

Con el fin de facilitarle al máximo las tareas de instalación, hemos incorporado a este manual unas figuras ilustrativas. En ellas, aparecen, junto a los dibujos y croquis del aparato, una detallada relación de todos aquellos elementos, así como medidas y operaciones que deben realizarse y tenerse en cuenta.

Le rogamos que las consulte; le ayudarán a una correcta interpretación del texto y le serán de gran ayuda a la hora de solucionar los pequeños problemas con los que pudiera encontrarse.

Placa de características técnicas (Fig. 1)

Adherida al aparato, se encuentra la placa de características técnicas. En ella figuran los datos técnicos y de identificación del aparato.

Consulte la placa de características técnicas antes de proceder a realizar las conexiones eléctricas.

Conexiones eléctricas

Las conexiones eléctricas deben ser efectuadas por un especialista que esté al corriente de las disposiciones legales en vigor y de las exigencias normativas reconocidas en cada país.

Esta lavadora cumple con lo dispuesto en la Directiva Europea 87/308/CEE sobre perturbaciones radioeléctricas.

En las lavadoras encastradas, la clavija de toma de corriente debe ser accesible desde la instalación.

Desembalado y desbloqueo

Desembalado

Corte y retire el embalaje transparente y los acondicionadores internos. Una vez realizadas estas operaciones, retire la base de poliestireno sobre la que ha descansado la máquina durante el transporte.

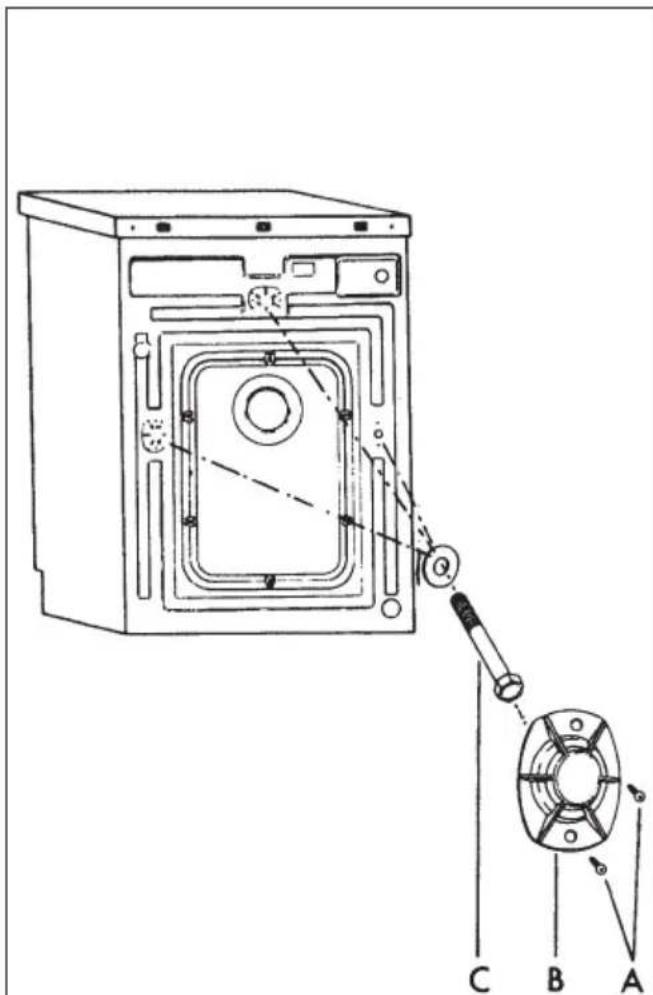

Desbloqueo (Fig. 2)

La operación de desbloqueo consiste en retirar las protecciones internas que para el transporte lleva incorporadas la lavadora.

Es absolutamente indispensable realizar estas operaciones antes de poner en marcha la lavadora.

1/ Suelte los tornillos (A) que sujetan las placas (B) a la parte posterior de la lavadora. 2/ Suelte los tornillos de bloqueo (C) y extráigalos. 3/ Cubra los agujeros con las placas (B) anteriormente retiradas. 4/ Guarde los accesorios de desbloqueo en previsión de un posterior traslado.

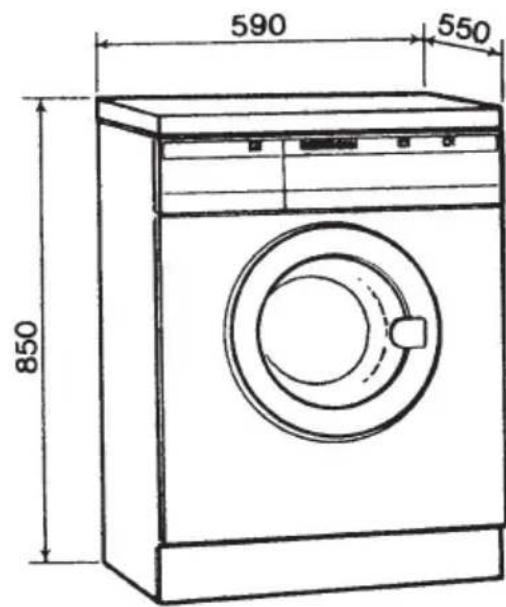

Dimensiones (Fig. 3)

Antes de proceder a la instalación definitiva, consulte detenidamente la figura (3); en ella aparecen debidamente especificadas las medidas del aparato.

Conexión a la red de agua

En el interior del embalaje encontrará el tubo de entrada de agua.

A la hora de conectar el aparato a la red de agua, realice las siguientes operaciones:

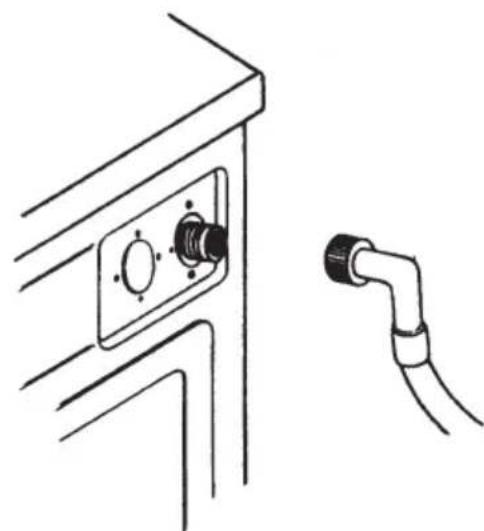

1.- Conecte el extremo acodado del tubo en la entrada roscada de la electroválvula situada en la parte posterior del aparato (Fig. 4). 2.- Conecte el otro extremo del tubo a un grifo de agua cuya embocadura está roscada con 3/4 de gas. Una vez realizada esta operación, apriete bien la tuerca de conexión (Fig. 5).

La lavadora debe conectarse a la red de alimentación de agua utilizando los tubos de alimentación nuevos que se suministran con el aparato. No podrán usarse los tubos de alimentación de agua anteriormente utilizados.

Para un funcionamiento correcto de la lavadora, la presión de la red de agua debe estar comprendida entre 0,05 y 1 MPa (0,5 a 10 Kgrf/cm²).

Desagüe

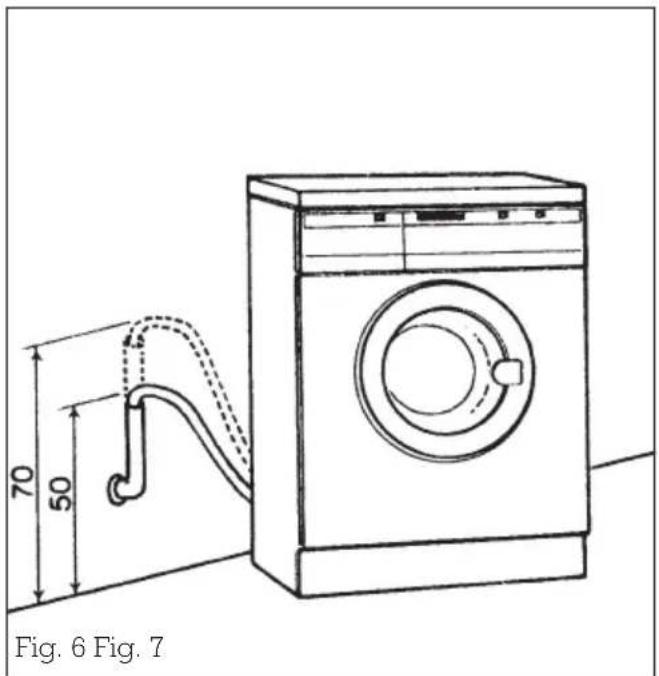

Se recomienda disponer de una salida fija de desagüe a una distancia del suelo entre 50 y 70 cm (Fig. 6). Esta altura nunca debe ser superior a 90 cm.

No es conveniente que el tubo de desagüe quede muy ajustado en el tubo de desagüe de la red.

Evite pliegues y estrangulamientos del tubo.

Es importante asegurar que el codo del tubo queda bien anclado en la calidad para evitar la caída y el consiguiente riesgo de inundación.

Conexión eléctrica

Antes de conectar la clavija de toma de corriente es preciso cerciorarse de que:

a) La tensión que llega a la base del enchufe es la que aparece en la placa de características de la lavadora, situada en la parte posterior de la misma. b) La instalación eléctrica, enchufe, toma de corriente, fusibles o interruptor automático y contador deben de estar dimensionados para la potencia máxima consumida indicada en la placa de características.

MUY IMPORTANTE

La lavadora debe conectarse a una buena toma de tierra.

El cable de alimentación de la lavadora está provisto de un terminal de tierra, siendo necesario que se conecte a una base del enchufe a través de la cual se garantice la continuidad a tierra.

Si el cable de alimentación está dañado, debe ser sustituido por un cable o conjunto especial a suministrar por el fabricante o su servicio posventa.

El fabricante declina toda responsabilidad en aquellos casos en que no sean cumplidas las normas precedentes.

Posicionamiento y nivelación

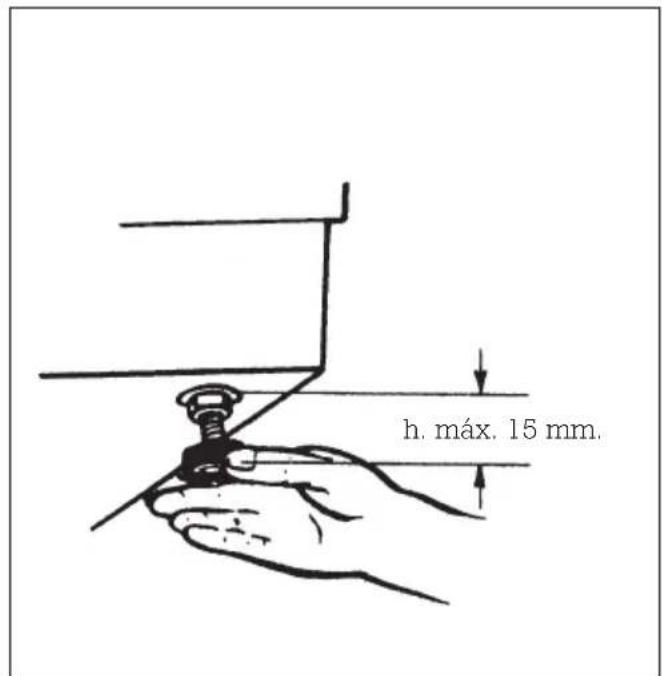

Coloque la lavadora en el lugar previsto y, levantándola ligeramente, proceda a nivelarla cuidadosamente operando sobre los pies regulables (Fig. 7).

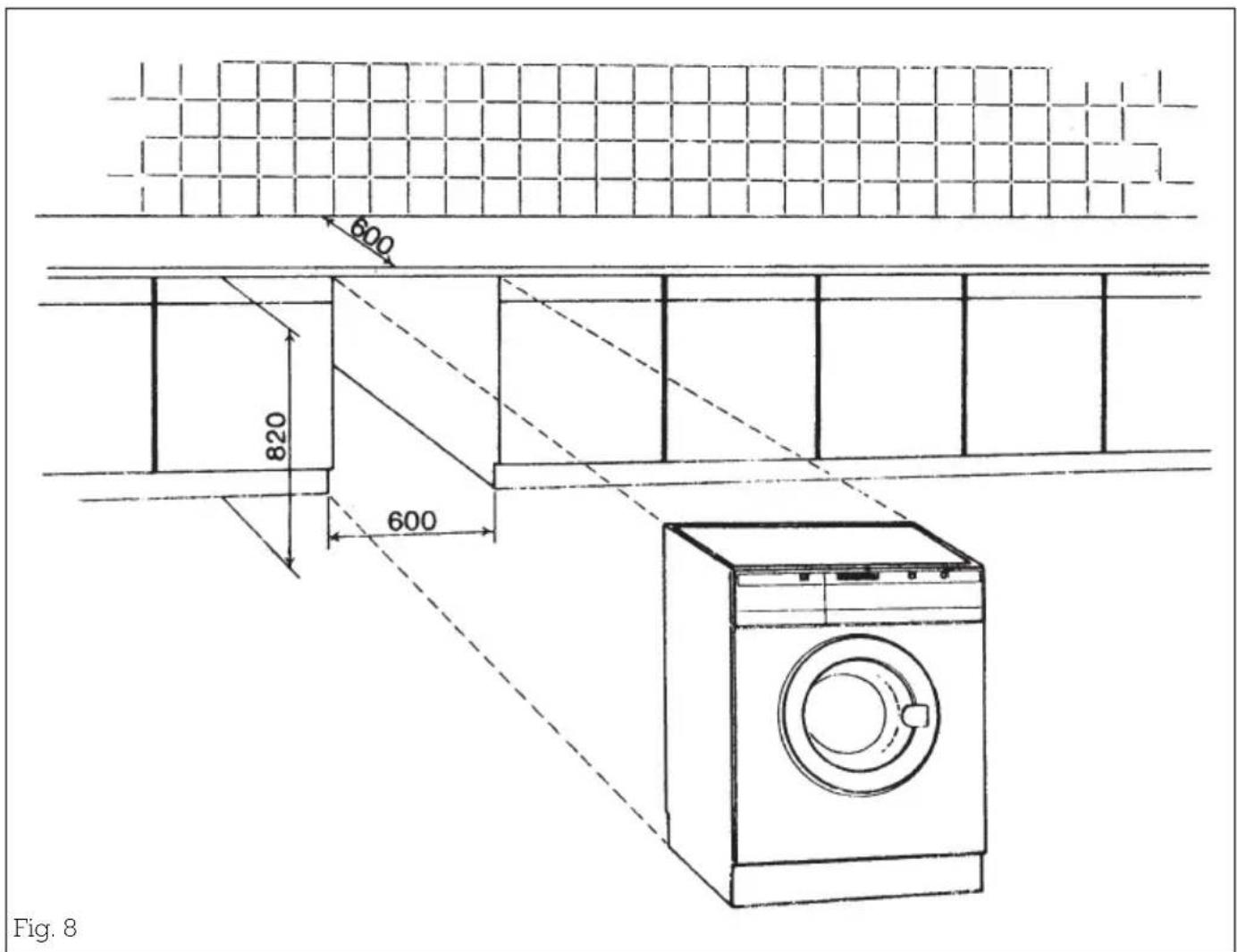

Si eventualmente desea encajar el aparato entre muebles o bajo la encimera de la cocina, recuerde que las dimensiones del hueco mínimas las encontrará en la (Fig. 8).

Introduzca la lavadora en el hueco procurando que los tubos posteriores no se plieguen y que la lavadora no quede en contacto con los muebles o paredes adyacentes.

Usted dispone de la posibilidad de colocar en la puerta de su lavadora paneles o revestimientos decorativos, a juego con los muebles de su cocina.

Estos paneles de revestimiento no pueden tener un espesor superior a los 5 mm.

Si usted desea cambiar el panel de revestimiento de la puerta de su aparato, realice las siguientes operaciones:

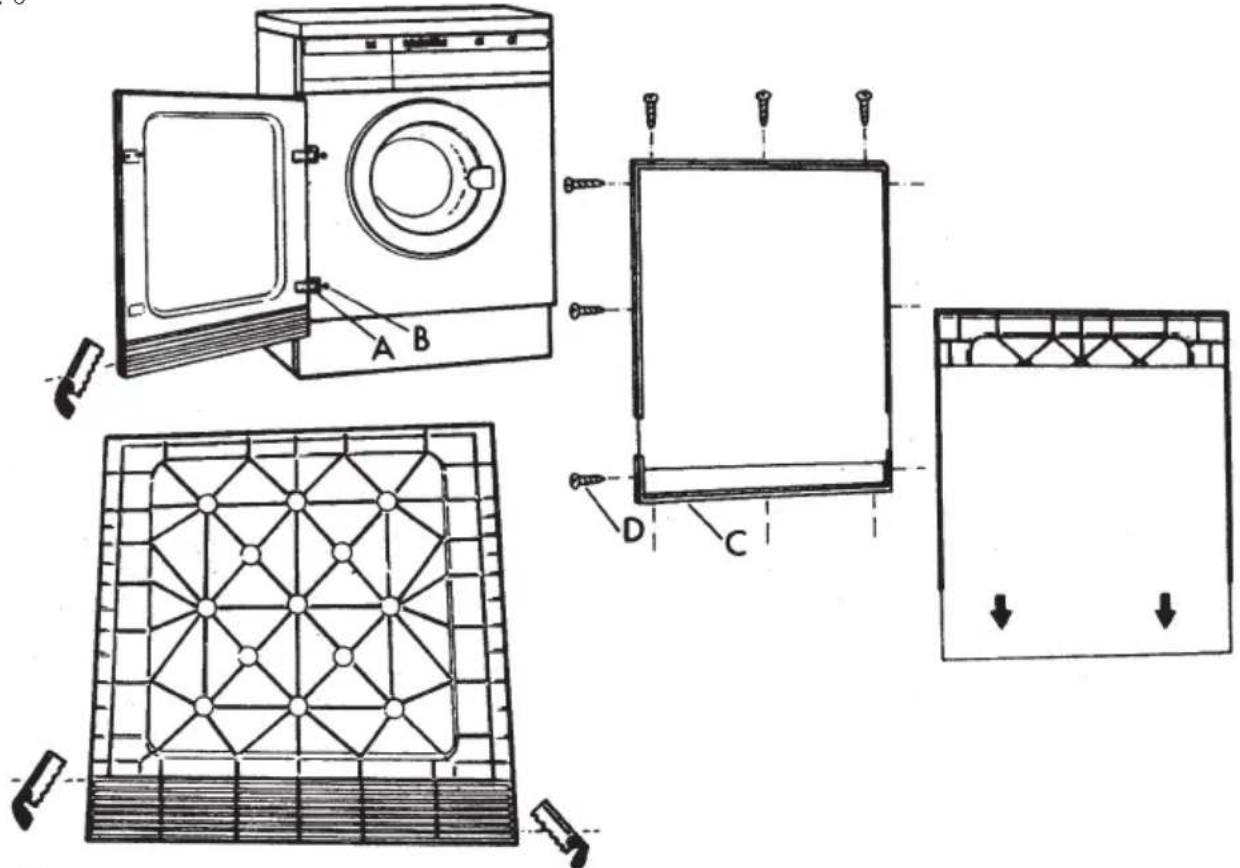

1/ Desmonte la PUERTA de la lavadora, apoyándola en las bisagras A, y suelte los tornillos B (Fig. 9). Una vez soltados los tornillos, desplace el conjunto de la puerta hacia el interior. Atrayéndola hacia usted, se saldrá suavemente. 2/ Retire el marco de protección C inferior soltando los tornillos D. 3/ Extraiga el panel suministrado con la lavadora. 4/ Coloque el nuevo panel de revestimiento si este es de 3 mm de espesor o superior. Los paneles de revestimiento inferiores a 3 mm de espesor se colocarán sobre el panel suministrado con la lavadora. 5/ Coloque el marco de protección inferior y vuelva a montar la puerta.

Regulación de la altura de la puerta

Su lavadora le ofrece la posibilidad de regular la altura de la PUERTA DECORABLE con el fin de que se pueda alinear con el resto de los muebles de la cocina.

Con tal fin, la parte inferior de la puerta y el marco de protección inferior se hallan divididos en siete secciones de 10 mm cada una. La regulación máxima que se puede conseguir oscila entre los 10 y 70 mm (Fig. 10).

Si usted desea regular la altura de la puerta, realice las siguientes operaciones:

1/ Desmonte la PUERTA de la lavadora, apoyándola en las bisagras A, y suelte los tornillos B (Fig. 9). Una vez soltados los tornillos, desplace el conjunto de la puerta hacia el interior. Atrayéndola hacia usted, se saldrá suavemente. 2/ Retire el marco de protección C inferior soltando los tornillos D. 3/ Extraiga el panel suministrado con la lavadora. 4/ Seccione, dependiendo de sus necesidades, la puerta y el marco de protección inferior, según se observa en la Fig. 10. 5/ Adapte el panel decorativo a las nuevas dimensiones. 6/ Coloque de nuevo el panel decorativo, el marco de protección inferior y vuelva a montar la puerta.

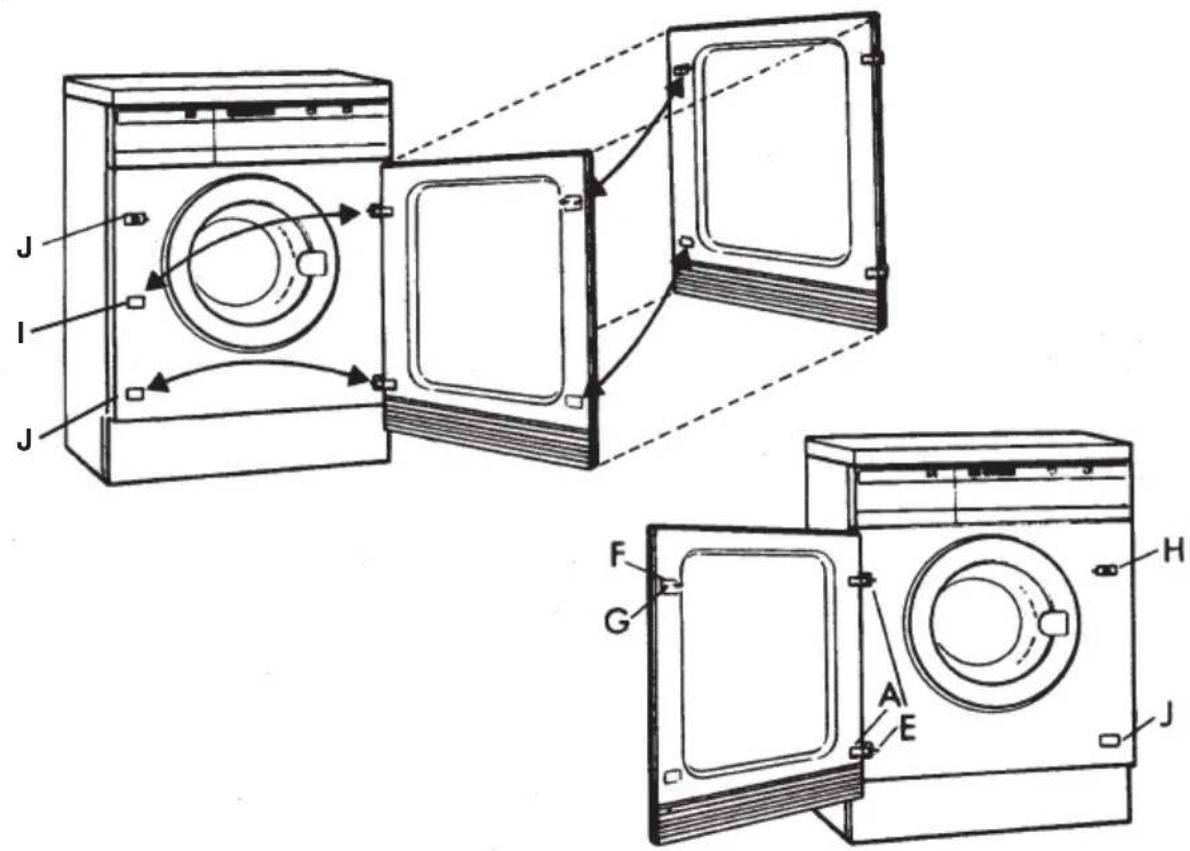

Puerta reversible

Su aparato le ofrece la posibilidad de cambiar el sentido de apertura de la puerta con el fin de que pueda adaptarla a las características de su casa y mobiliario.

Si usted desea cambiar el sentido de apertura de la puerta, realice las siguientes operaciones:

1/ Desmonte la PUERTA de la lavadora, apoyándola en las bisagras A, y suelte los tornillos B (Fig. 9). Una vez soltados los tornillos, desplace el conjunto de la puerta hacia el interior. Atrayéndola hacia usted, se saldrá suavemente.

2/ Retire el marco de protección C inferior soltando los tornillos D. 3/ Extraiga el panel suministrado con la lavadora. 4/ Extraiga de la puerta las bisagras A (Fig. 12) para ello suelte los tornillos E que están en la parte interna de la puerta. 5/ Extraiga el cierre automático (F) de la puerta, (Fig. 12), para ello suelte los tornillos G, parte interior y exterior, a continuación haga un ligero desplazamiento del cierre y este se desprenderá. 6/ Para extraer el balancín de cierre (H) (Fig. 12) suelte el tornillo de amarre y deslizándolo a un lateral lo tendrá disponible para pasarlo al otro lado (I) Fig. 11. 7/ Retire el tapón de protección J (Fig. 12) y colóquelo donde se encontraba anteriormente la bisagra inferior. 8/ Coloque las bisagras y el cierre automático en su nuevo emplazamiento. 9/ Coloque de nuevo el panel de la puerta y el marco de protección inferior, seguidamente vuelva a montar la puerta.

Encimera opcional

Si desea colocar la lavadora bajo la encimera de su cocina deben desmontar la encimera de la lavadora (mesa de trabajo), y colocar en su lugar una chapa de protección a suministrar por el fabricante.

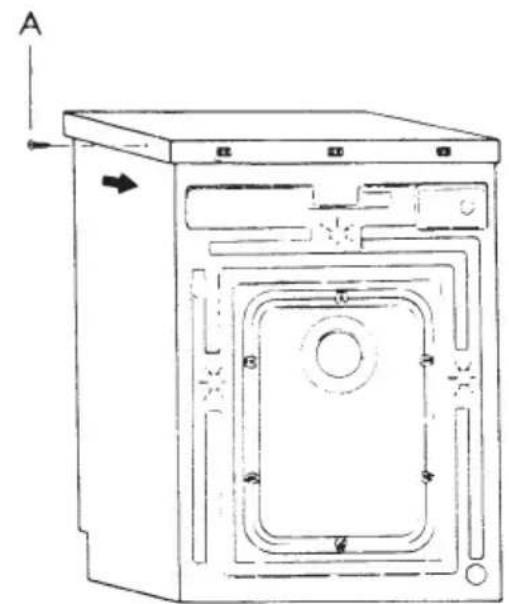

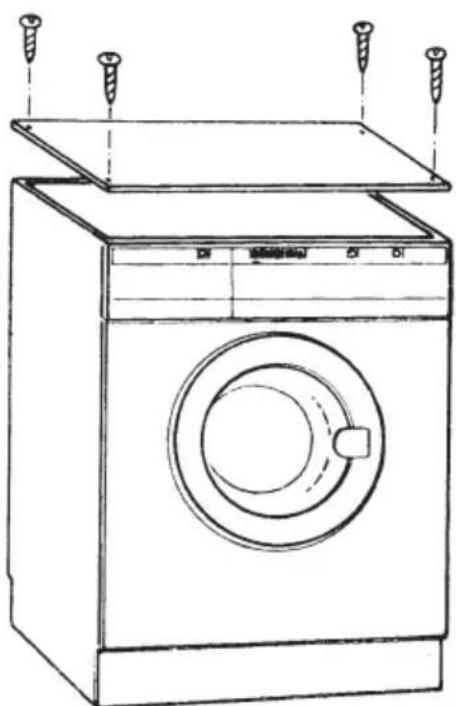

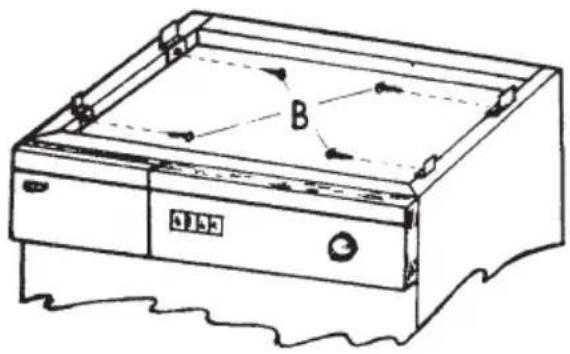

1/ Desmonte la encimera de su lavadora (mesa de trabajo) (Fig. 13) soltando los tornillos A y dé a la encimera un ligero golpe hacia afuera. La encimera se desprenderá suavemente. 2/ Retire las piezas de sujeción de la encimera (Fig. 14) para ello suelte los tornillos B. 3/ Coloque la chapa de protección, haciendo coincidir los agujeros de esta, con los del aparato según (Fig.15) y después atornille ambas piezas. Una vez realizadas estas operaciones introduzca la lavadora en el lugar por usted deseado.
