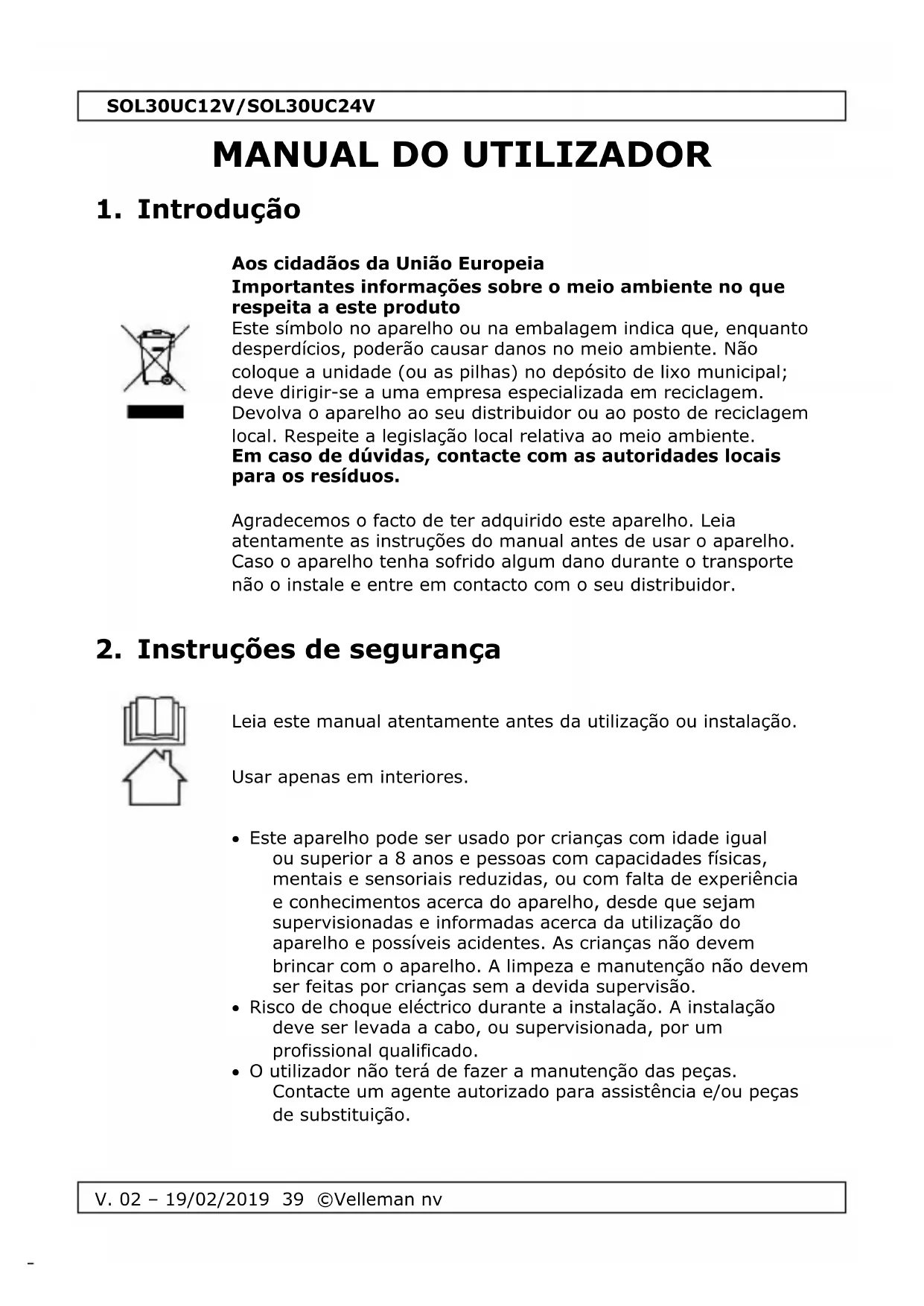

MANUAL DE UTILIZADOR SOL30UC12V Perel

Aos cidadãos da União Europeia

Importantes informações sobre o meio ambiente no que respeita a este produto

Este símbolo no aparelho ou na embalagem indica que, enquanto desperdícios, poderão causar danos no meio ambiente. Não coloque a unidade (ou as pilhas) no depósito de lixo municipal; deve dirigir-se a uma empresa especializada em reciclagem.

Devolva o aparelho ao seu distribuidor ou ao posto de reciclagem local. Respeite a legislação local relativa ao meio ambiente.

Em caso de dúvidas, contacte com as autoridades locais para os resíduos.

Agradecemos o facto de ter adquirido este aparelho. Leia atentamente as instruções do manual antes de usar o aparelho. Caso o aparelho tenha sofrido algum dano durante o transporte não o instale e entre em contacto com o seu distribuidor.

2. Instruções de segurança

Leia este manual atentamente antes da utilização ou instalação.

Usar apenas em interiores.

- Este aparelho pode ser usado por crianças com idade igual ou superior a 8 anos e pessoas com capacidades físicas, mentais e sensoriais reduzidas, ou com falta de experiência e conhecimentos acerca do aparelho, desde que sejam supervisionadas e informadas acerca da utilização do aparelho e possíveis acidentes. As crianças não devem brincar com o aparelho. A limpeza e manutenção não devem ser feitas por crianças sem a devida supervisão.

- Risco de choque eléctrico durante a instalação. A instalação deve ser levada a cabo, ou supervisionada, por um profissional qualificado.

- O utilizador não terá de fazer a manutenção das peças. Contacte um agente autorizado para assistência e/ou peças de substituição.

3. Normas gerais

• Consulte a Garantia de Serviço e Qualidade Velleman® na parte final deste manual do utilizador.
• Por razões de segurança, estão proibidas quaisquer modificações do aparelho desde que não autorizadas. Os danos causados por modificações não autorizadas do aparelho não estão cobertos pela garantia.
• Utilize o aparelho apenas para as aplicações descritas neste manual. Uma utilização incorreta anula a garantia completamente.
• Danos causados pelo não cumprimento das normas de segurança referidas neste manual anulam a garantia e o seu distribuidor não será responsável por quaisquer danos ou outros problemas daí resultantes.
• Nem Velleman NV nem os seus distribuidores podem ser responsabilizados por quaisquer danos (extraordinário, incidental ou indireto) - de qualquer natureza decorrentes (financeira, física ...) a partir da posse, uso ou falha do produto.
• Guarde este manual para posterior consulta.

4. Descrição

Veja as imagens na página 2 deste manual.

1	LCD
2	interruptor do visor
3	interruptor de carga ligada/desligada
4	tampa
5	placa de montagem

6	furos de montagem
7	ligações para painel solar
8	ligações para a bateria
9	ligações para carga DC

Não incluída.

a	placa solar
b	bateria
c	conversor CC/CA

d	carga CC
e	carga CA

5. Instalação

• Monte o regulador num local fresco e bem ventilado, mas seco, usando os quatro furos para montagem. Use 20 parafusos M4 (não incluídos) para uma montagem mais fácil.
• Primeiro, instale uma pilha recarregável de 12 V (SOL30UC12V) (não incluída) ou uma pilha recarregável de 24 V (SOL30UC24V) (não incluída). Respeite a polaridade!

Use fio de cobre com isolamento múltiplo de pelo menos 6 mm ^2 e faixa de ± 5 mm.

• Em seguida, ligue um painel solar (não incluído) nas respetivas conexões. Certifique-se de que o painel solar instalado está de acordo com as especificações deste regulador. Respeite a polaridade!
• Por fim, ligue um dispositivo ou aparelho CC (não incluído) nas respetivas conexões. Certifique-se de que a carga instalada está de acordo com as especificações deste regulador e desligada. Respeite a polaridade!
• Sempre que ligar uma carga CA (não incluída), instale um conversor CC-para-CA (não incluído) entre a bateria e a carga.

Não provoque curto-circuito ou inverta a polaridade da bateria, painel solar ou carga, uma vez que isso poderá resultar em danos irreversíveis.

• Para desligar o regulador, primeiro desligue o painel solar, em seguida a carga e, por fim, a bateria.
• Tenha em conta que fios de ligação mais curtos reduzem a perda de potência.

6. modos de proteção

• Proteção contra sobre-descarga. Este modo é ativado sempre que a tensão da bateria se torna demasiado baixa. A energia que alimenta os conetores de saída é cortada de modo a evitar danos na bateria. Desligue a carga do conetor e aguarde até a bateria estar novamente carregada.
• Proteção contra sobrecarga. Este modo é ativado sempre que a tensão da bateria se torna demasiado alta. A energia do conetor de entrada do painel solar é cortada, de

modo a evitar danos na bateria, até que a tensão desça alcançando um nível aceitável.

• Proteção contra carga excessiva. Este modo é ativado sempre que a carga alcança uma corrente de mais de 30 A.
• Proteção contra curto-circuito da carga. Ativado sempre que é detetado um curto-circuito na carga.
• Proteção contra polaridade invertida: de forma a evitar possíveis danos, o regulador não funciona caso seja detetada inversão de polaridade na instalação. Retifique a polaridade para utilizar o regulador.

7. Utilização

O LCD pode indicar a tensão da bateria (A), a corrente (saída) de descarga da bateria para a carga (B) ou a corrente de carga do painel solar para a bateria (C). Use o interruptor para se deslocar pelos vários modos de visualização e preste atenção aos ícones na parte de cima para saber o que é que está a ser apresentado.

口 2.8 W

Tensão da bateria. Interruptor ligar/desligar carga sem função.

Indica 0:00 sempre que a carga estiver desligada.

Use o interruptor de ligar/desligar carga para ligar ou desligar a saída de corrente para a carga.

Observação: No modo de proteção contra sobre-descarga, se tentar ativar a saída para a carga, não será bem sucedido e ouvir-se-á um sinal sonoro. Assim que o sistema recuperar do modo de proteção contra sobre-descarga (o nível de carga da bateria volta ao normal) pressione o interrutor para ligar/desligar a carga duas vezes para retomar a saída de corrente para a carga.

☀️ → ☐ 18.3A

Corrente de carga do painel solar para a bateria. Interruptor ligar/desligar carga sem função.

8. Resolução de problemas

O visor não dá a indicação de carregamento quando o painel solar é conectado.

Polaridade invertida.

Verifique a polaridade.

Ligação incorreta.

Verifique a(s) ligação(ões)

Não há saída nas conexões da carga.

Carga desligada.

Pressione o interruptor de carga ligada/desligada.

Bateria não conectada, ligação incorreta ou polaridade invertida.

Ligue uma bateria ao regulador, verifique a polaridade e a conexão.

Polaridade de carga invertida.

Polaridade de carga correta.

Proteção contra sobre-descarga ativada.

Desligue a carga e carreghe totalmente a bateria.

Proteção contra curto-circuito ou sobrecarga ativada.

Verifique se a carga não está em curto-circuito e não recebe mais do que 30 A. Pressione o interruptor de carga

ligada/desligada assim que tudo estiver OK.

9. Especificações

corrente de entrada ...... máx. 30 A

corrente de carga ...... máx. 30 A

corrente sem carga ....../< 25 mA

temperatura de funcionamento....-25 °C - +40 °C

dimensões 160 x 95 x 40 mm

peso....± 350 g

SOL30UC12V

voltagem de entrada ...... máx. 28 V

proteção contra sobrecarga.... 14.5 V ± 0.4 V

proteção contra sobredescarga 10.7 V ± 0.4 V

tensão de saída 12 VDC

circuito de carga de perda de tensão .... 13.3 V ± 0.4 V

circuito de descarga de perda de tensão ....12 V ± 0.4 V

SOL30UC24V

voltagem de entrada ...... máx. 50 V
proteção contra sobrecarga.... 29.0 V ± 0.5 V
proteção contra sobredescarga 21.4 V ± 0.5 V
tensão de saída 24 VDC
circuito de carga de perda de tensão 26.5 V ± 0.5 V
circuito de descarga de perda de tensão .... 24 V ± 0.5 V

Utilize este aparelho apenas com acessórios originais. A Velleman NV não será responsável por quaisquer danos ou lesões causados pelo uso (indevido) do aparelho. Para mais informação sobre este produto e para aceder à versão mais recente deste manual do utilizador, visite a nossa página www.velleman.eu. Podem alterar-se as especificações e o conteúdo deste manual sem aviso prévio.

© DIREITOS DE AUTOR

A Velleman NV detém os direitos de autor deste manual do utilizador. Todos os direitos mundiais reservados.

Nenhuma parte deste manual pode ser copiada, reproduzida, traduzida ou resumida por qualquer eletrónica, ou de outra forma, sem prévio consentimento por parte da detentora dos direitos de autor.

EN

Garantia de serviço e de qualidade Velleman®

Desde a sua fundação em 1972 Velleman® tem adquirido uma amplia experiência no sector da eletrónica com uma distribuição em mais de 85 países.

Todos os nossos produtos respondem a exigências rigorosas e a disposições legais em vigor na UE. Para garantir a qualidade, submetemos regularmente os nossos produtos a controles de qualidade suplementares, com o nosso próprio serviço qualidade como um serviço de qualidade externo. No caso improvável de um defeito mesmo com as nossas precauções, é possível invocar a nossa garantia. (ver as condições de garantia).

Condições gerais com respeito a garantia sobre os produtos grande público (para a UE):

• qualquer produto grande público é garantido 24 mês contra qualquer vício de produção ou materiais a partir da data de aquisição efectiva;
• no caso da reclamação ser justificada e que a reparação ou substituição de um artigo é impossível, ou quando os custo são desproporcionados, Velleman® autoriza-se a substituir o dito artigo por um artigo equivalente ou a devolver a totalidade ou parte do preço de compra. Em outro caso, será consentido um artigo de substituição ou devolução completa do preço de compra no caso de um defeito no prazo de 1 ano depois da data de compra e entrega, ou um artigo de substituição pagando o valor de 50% do preço de compra ou devolução de 50% do preço de compra para defeitos depois de 1 a 2 anos.
• estão por consequência excluídos:
• todos os danos directos ou indirectos depois da entrega do artigo (p.ex. danos ligados a oxidação, choques, quedas, poeiras, areias, impurezas...) e provocado pelo aparelho, como o seu conteúdo (p.ex. perca de dados) e uma indemnização eventual por perca de receitas;
• consumíveis, peças ou acessórios sujeitos a desgaste causado por um uso normal, como p.ex. pilhas (recarregáveis, não recarregáveis, incorporadas ou substituíveis), lâmpadas, peças em borracha correias... (lista ilimitada);
• todos os danos que resultem de um incêndio, raios, de um acidente, de una catastrophe natural, etc.;
• danos provocados por negligencia, voluntária ou não, uma utilização ou manutenção incorrecta, ou uma utilização do aparelho contrária as prescrições do fabricante;
• todos os danos por causa de uma utilização comercial, profissional ou colectiva do aparelho (o período de garantia será reduzido a 6 meses para uma utilização profissional);

• todos os danos no aparelho resultando de uma utilização incorrecta ou diferente daquela inicialmente prevista e descrita no manual de utilização;

• todos os danos depois de uma devolução não embalada ou mal protegida ao nível do acondicionamento.

• todas as reparações ou modificações efectuadas por terceiros sem a autorização de SA Velleman®;
• despesas de transporte de e para Velleman® se o aparelho não estiver coberto pela garantia.
• qualquer reparação será fornecida pelo local de compra. O aparelho será obrigatoriamente acompanhado do talão ou factura de origem e bem acondicionado (de preferência dentro da embalagem de origem com indicação do defeito ou avaria);
• dica: aconselha-mos a consulta do manual e controlar cabos, pilhas, etc. antes de devolver o aparelho. Um aparelho devolvido que estiver em bom estado será cobrado despesas a cargo do consumidor;

- uma reparação efectuada fora da garantia, será cobrado despesas de transporte;

- qualquer garantia comercial não prevalece as condições aqui mencionadas.

A lista pode ser sujeita a um complemento conforme o tipo de artigo e estar mencionada no manual de utilização.
