BEDIENUNGSANLEITUNG SOL30UC12V Perel

BEDIENUNGSANLEITUNG 27

INSTRUKCJA OBSŁUGI 33

MANUAL DO UTILIZADOR 39

CE

SOL30UC12V/SOL30UC24V

An alle Einwohner der Europäischen Union Wichtige Umweltinformationen über dieses Produkt

Dieses Symbol auf dem Produkt oder der Verpackung zeigt an, dass die Entsorgung dieses Produktes nach seinem Lebenszyklus der Umwelt Schaden zufügen kann. Entsorgen Sie die Einheit (oder verwendeten Batterien) nicht als unsortierter Hausmüll; die Einheit oder verwendeten Batterien müssen von einer spezialisierten Firma zwecks Recycling entsorgt werden. Diese Einheit muss an den Händler oder ein örtliches Recycling-Unternehmen retourniert werden. Respektieren Sie die örtlichen Umweltvorschriften.

Falls Zweifel bestehen, wenden Sie sich für Entsorgungsrichtlinien an Ihre örtliche Behörde.

Vielen Dank, dass Sie sich für Velleman entschieden haben! Lesen Sie diese Bedienungsanleitung vor Inbetriebnahme sorgfältig durch. Überprüfen Sie, ob Transportschäden vorliegen. Sollte dies der Fall sein, verwenden Sie das Gerät nicht und wenden Sie sich an Ihren Händler.

2. Sicherheitshinweise

Lesen und begreifen Sie diese Bedienungsanleitung und die Sicherheitshinweise vor Inbetriebnahme.

Das Gerät eignet sich nur für die Anwendung im Innenbereich.

- Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder sollten nicht mit dem Gerät spielen. Beachten Sie, dass Kinder das Gerät nicht reinigen oder bedienen.

- Stromschlaggefahr während der Installation. Lassen Sie dieses Gerät von einem Fachmann installieren.

- Es gibt keine zu wartenden Teile. Bestellen Sie eventuelle Ersatzteile bei Ihrem Fachhändler.

3. Allgemeine Richtlinien

• Siehe Velleman® Service- und Qualitätsgarantie am Ende dieser Bedienungsanleitung.
• Eigenmächtige Veränderungen sind aus Sicherheitsgründen verboten. Bei Schäden verursacht durch eigenmächtige Änderungen erlischt der Garantieanspruch.
• Verwenden Sie das Gerät nur für Anwendungen beschrieben in dieser Bedienungsanleitung. Bei falscher Anwendung dieses Gerätes erlischt der Garantieanspruch.
• Bei Schäden, die durch Nichtbeachtung der Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.
• Weder Velleman nv noch die Händler können für außergewöhnliche, zufällige oder indirekte Schäden irgendwelcher Art (finanziell, physisch, usw.), die durch Besitz, Gebrauch oder Defekt verursacht werden, haftbar gemacht werden.
• Bewahren Sie diese Bedienungsanleitung für künftige Einsichtnahme auf.

4. Beschreibung

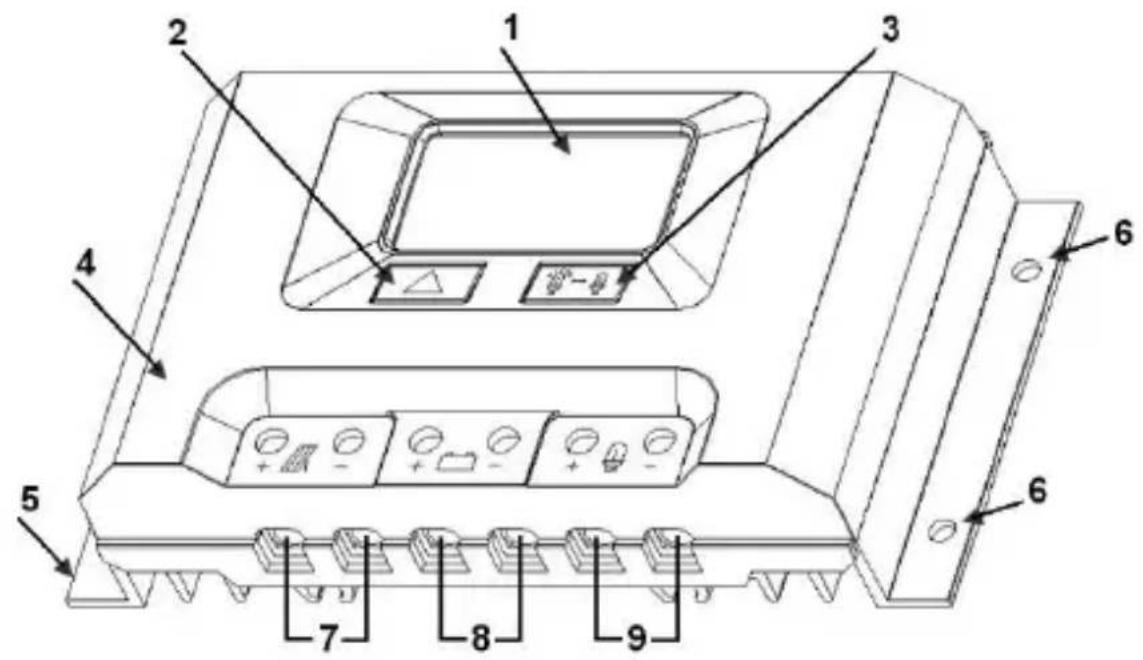

Siehe Abbildungen, Seite 2 dieser Bedienungsanleitung.

1	LCD-Bildschirm
2	Taste Display
3	Taste Last
4	Gehäuse
5	Montageplatte

6	Montagelöcher
7	AnschlussSolarzellenplatte
8	Anschlüsse Batterie
9	Anschlüsse Last

Nicht mitgeliefert

a	Solarmodul
b	Batterie
c	DC/AC-Wandler

d	DC-Last
e	AC-Last

5. Installation

• Montieren Sie den Solarladeregler mit den 4 Montagelöchern an einer kühlen, trockenen und gut gelüfteten Stelle. Befestigen Sie mit M4x20-Schrauben (nicht mitgeliefert).
• Verbinden Sie eine aufladbare 12V-Batterie (SOL30UC12V, nicht mitgeliefert) oder 24V-Batterie (SOL30UC24V, nicht mitgeliefert) mit Anschluss. Beachten Sie die Polarität.

Verwenden Sie isolierte, mehradrige Kupferdrähte mit einem Durchmesser von min. 6 mm². Isolieren Sie 5 mm vom Kabel ab.

• Verbinden Sie die Solarzellenplatte (nicht mitgeliefert) mit Anschluss. Beachten Sie, dass die verwendete Solarzellenplatte mit diesem Solarladeregler kompatibel ist. Beachten Sie die Polarität beim Anschluss.
• Verbinden Sie ein DC-Gerät (nicht mitgeliefert) mit Anschluss. Beachten Sie, dass die verwendete Last mit diesem Solarladeregler kompatibel und ausgeschaltet ist. Beachten Sie die Polarität beim Anschluss.
• Beim Anschluss einer AC-Last (nicht mitgeliefert), installieren Sie einen kompatiblen DC/AC-Wandler (nicht mitgeliefert) zwischen der Batterie und der Last.

Verursachen Sie keinen Kurzschluss und respektieren Sie die Polarität der Batterie, der Solarzellenplatte und der Last um irreparable Schäden zu vermeiden.

• Den Solarladeregler trennen: trennen Sie die Solarzellenplatte, die Last und erst danach die Batterie.
• Halten Sie die Anschlüsse möglichst kurz um Spannungsverlust zu vermeiden.

6. Schutzmodus

• Tiefentladeschutz. Bei einer zu niedrigen Spannung wird der Strom zur Last abgeschlossen werden um Schaden an der Batterie zu vermeiden. Trennen Sie die Last vom Ausgang und warten Sie bis die Batterie wieder völlig geladen ist.
• Ladeschutz. Bei einer zu hohen Spannung wird der Strom zur Solarzellenplatte abgeschlossen werden um Schaden an der Batterie zu vermeiden.
• Überlastschutz. Schaltet ein wenn die Last einen Strom von über 30 A braucht.

• Kurzschlussschutz. Schaltet ein bei Kurzschluss.
- Verpolungsschutz. Der Solarladeregler schaltet nicht ein wenn es eine falsche Polarität im Kreis gibt.

7. Anwendung

Das LCD-Display zeigt die Batteriespannung (A), den Entladestrom zur Last (B) oder den Ladestrom (C) an. Gehen Sie mit Taste zu den unterschiedlichen Displays.

2.8 V

Batteriespannung. Die Last-Taste hat keine Funktion.

□ → ↘ 18.8A

Ausgangsstrom der Batterie nach DC-Last.

Zeigt 0.00 A an wenn die Last ausgeschaltet ist.

Schalten Sie den Ausgangsstrom nach die Last mit der Last-Taste ein oder aus.

Bemerkung: Schalten Sie den Ausgang nach der Last im Tiefentladeschutz-Modus ein, so ertönt der Buzzer. Nach

Systemwiederherstellung (Batterieniveau wieder normal) drücken Sie die Last-Taste zweimal, um den Ausgangsstrom nach der Last wiederherzustellen.

18.8A

Ladespannung der Solarzellenplatte nach Batterie. Die Last-Taste hat keine Funktion.

8. Problemlösung

Ladeverfahren wird bei Anschluss der Solarzellenplatte nicht angezeigt.

Umgepolt.

Ändern Sie die Polarität.

Schlechter Anschluss.

Schließen Sie wieder an.

Ungenügend Sonnenlicht.

Verstellen Sie die Solarzellenplatte.

Es gibt keinen Ausgang auf Anschlüsse.

Taste [3] ausgeschaltet.

Drücken Sie Taste [3].

Batterie nicht angeschlossen, schlechter Anschluss oder

umgepolt.

Schließen Sie Batterie an, überprüfen Sie die Polarität en

Anschluss.

Last umgepolt.

Ändern Sie die Polarität.

Tiefentladeschutz.

Trennen Sie die Last und laden Sie die Batterie völlig.

Kurzschlussschutz oder Überlastschutz eingeschaltet.

Überprüfen Sie ob es einen Kurzschluss gibt und ob die Last nicht mehr als 30 A braucht. Drücken Sie [3] wen in

Ordnung.

9. Technische Daten

Eingangsstrom max. 30 A

Laststrom .... max. 30 A

Strom bei Nulllast ....../< 25 mA

Betriebstemperatur ...... -25 °C - +40 °C

Abmessungen.... 160 x 95 x 40 mm

Gewicht....± 350 g

SOL30UC12V

Eingangsspannung .... max. 28 V

Überlastschutz.... 14.5 V ± 0.4 V

Tiefentladeschutz.... 10.7 V ± 0.4 V

Ausgangsspannung 12 VDC

Spannungsverlust während des Ladens 13.3 V ± 0.4 V

Spannungsverlust während des Entladens 12 V ± 0.4 V

SOL30UC24V

Eingangsspannung .... max. 50 V

Überlastschutz.... 29.0 V ± 0.5 V

Tiefentladeschutz.... 21.4 V ± 0.5 V

Ausgangsspannung 24 VDC

Spannungsverlust während des Ladens 26.5 V ± 0.5 V

Spannungsverlust während des Entladens 24 V ± 0.5 V

Verwenden Sie dieses Gerät nur mit originellen Zubehörteilen. Velleman NV übernimmt keine Haftung für Schaden oder Verletzungen bei (falscher) Anwendung dieses Gerätes. Mehr Informationen zu diesem Produkt und die neueste Version dieser Bedienungsanleitung finden Sie hier: www.velleman.eu. Alle Änderungen ohne vorherige Ankündigung vorbehalten.

© URHEBERRECHT

Velleman NV besitzt das Urheberrecht für diese Bedienungsanleitung. Alle weltweiten Rechte vorbehalten.

Ohne vorherige schriftliche Genehmigung des Urhebers ist es nicht gestattet, diese Bedienungsanleitung ganz oder in Teilen zu reproduzieren, zu kopieren, zu übersetzen, zu bearbeiten oder zu speichern.
