nødvendig). Sett på igjen de fire skruene (o). Vær forsiktig og ikke stram skruene for hardt. Smøring Ditt elektriske verktøy trenger ikke ekstra smøring. Rengjøring MERK: Etter bruk til sliping av metall uten støvpose, rengjør verktøyet med luft under lavt trykk. ADVARSEL: Blås skitt og støv ut av hovedkabinettet med tørr luft når skitt samles inne i og rundt luftåpningene. Bruk godkjent øyebeskyttelse og godkjent støvmaske når du utfører denne prosedyren.60 PORTUGUÊS Além disso, a estimativa do nível de exposição às vibrações também deverá ter em conta o número de vezes que a ferramenta é desligada ou está em funcionamento, mas sem executar tarefas. Isto poderá reduzir significativamente o nível de exposição às vibrações ao longo do período total de trabalho. Identifique medidas de segurança adicionais para proteger o utilizador contra os efeitos das vibrações, tais como: efectuar uma manutenção correcta da ferramenta e dos acessórios, manter as mãos quentes e organizar padrões de trabalho. Fusíveis Europa ferramentas de 230 V 10 amperes, tomadas Defi nições: directrizes de segurança As definições abaixo descrevem o nível de gravidade de cada aviso. Leia o manual e preste atenção a estes símbolos. PERIGO: indica uma situação de perigo eminente que, se não for evitada, irá resultar em morte ou ferimentos graves. ATENÇÃO: indica uma situação potencialmente perigosa que, se não for evitada, poderá resultar em morte ou ferimentos graves. CUIDADO: indica uma situação potencialmente perigosa que, se não for evitada, poderá resultar em ferimentos ligeiros ou moderados. AVISO: indica uma prática (não relacionada com ferimentos) que, se não for evitada, poderá resultar em danos materiais. Indica risco de choque eléctrico. Indica risco de incêndio. Parabéns! Optou por uma ferramenta da DEWALT. Longos anos de experiência, um desenvolvimento meticuloso dos seus produtos e um grande espírito de inovação são apenas alguns dos argumentos que fazem da DEWALT um dos parceiros de maior confiança dos utilizadores de ferramentas eléctricas profissionais. Dados técnicos DWE6423 Voltagem V

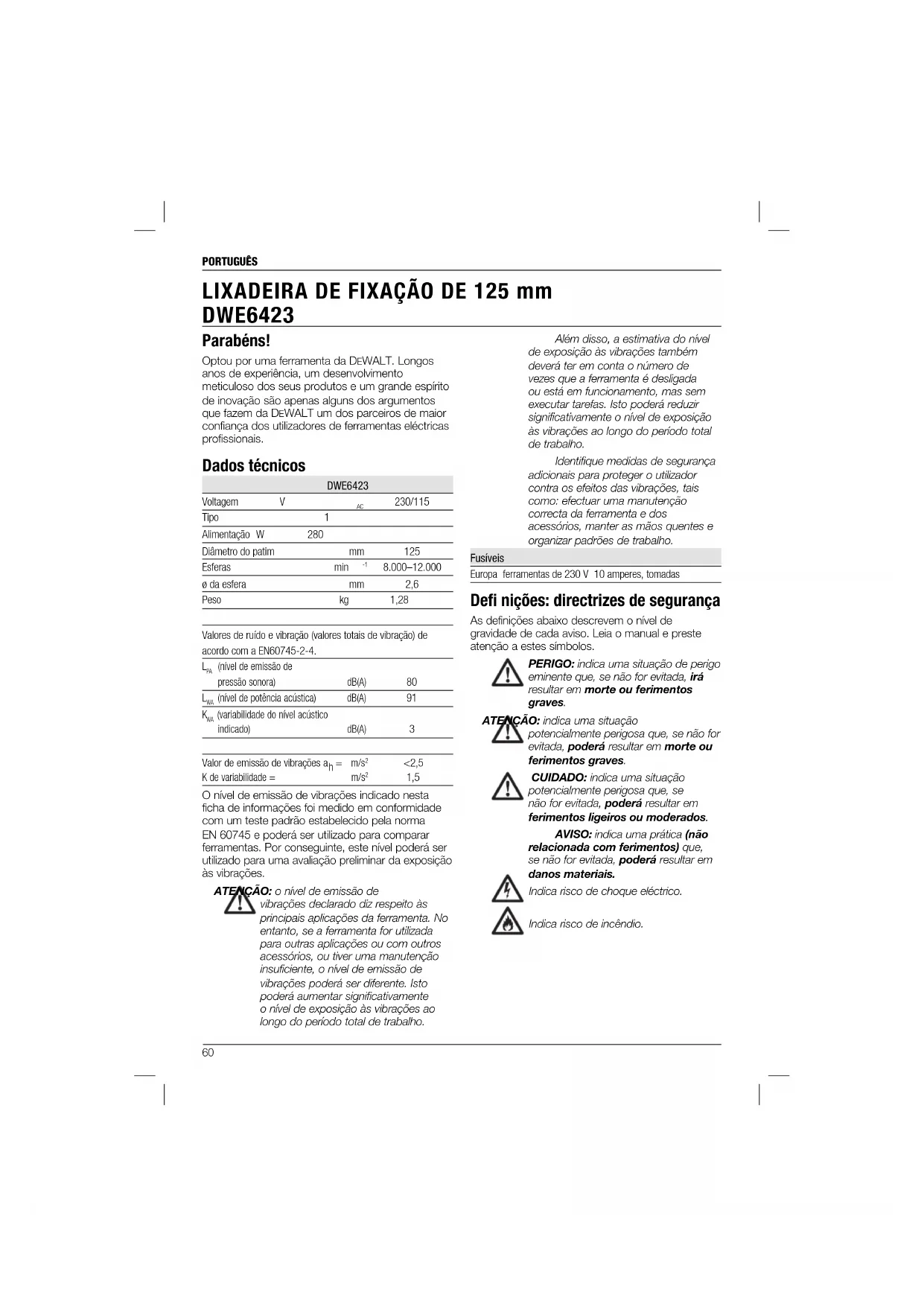

230/115 Tipo 1 Alimentação W 280 Diâmetro do patim mm 125 Esferas min

8.000–12.000 ø da esfera mm 2,6 Peso kg 1,28 Valores de ruído e vibração (valores totais de vibração) de acordo com a EN60745-2-4.

(nível de emissão de pressão sonora) dB(A)

(nível de potência acústica) dB(A)

(variabilidade do nível acústico indicado) dB(A)

Valor de emissão de vibrações a

1,5 O nível de emissão de vibrações indicado nesta ficha de informações foi medido em conformidade com um teste padrão estabelecido pela norma EN 60745 e poderá ser utilizado para comparar ferramentas. Por conseguinte, este nível poderá ser utilizado para uma avaliação preliminar da exposição às vibrações. ATENÇÃO: o nível de emissão de vibrações declarado diz respeito às principais aplicações da ferramenta. No entanto, se a ferramenta for utilizada para outras aplicações ou com outros acessórios, ou tiver uma manutenção insuficiente, o nível de emissão de vibrações poderá ser diferente. Isto poderá aumentar significativamente o nível de exposição às vibrações ao longo do período total de trabalho. LIXADEIRA DE FIXAÇÃO DE 125 mm DWE642361 PORTUGUÊS

1) SEGURANÇA DA ÁREA DE TRABALHO

a) Mantenha a área de trabalho limpa e bem iluminada. As áreas desorganizadas ou escuras são propensas a acidentes. b) Não utilize as ferramentas eléctricas em ambientes explosivos, como, por exemplo, na presença de líquidos, gases ou poeiras inflamáveis. As ferramentas eléctricas criam faíscas que poderão inflamar estas poeiras ou vapores. c) Mantenha as crianças e outras pessoas afastadas quando utilizar uma ferramenta eléctrica. As distracções podem levar à perda do controlo da ferramenta.

2) SEGURANÇA ELÉCTRICA

a) As fichas das ferramentas eléctricas têm de ser compatíveis com a tomada de electricidade. Nunca modifique a ficha de forma alguma. Não utilize fichas adaptadoras com ferramentas eléctricas ligadas à terra. As fichas não modificadas e as tomadas compatíveis reduzem o risco de choque eléctrico. b) Evite o contacto corporal com superfícies e equipamentos ligados à terra, como, por exemplo, tubagens, radiadores, fogões e frigoríficos. Se o seu corpo estiver “ligado” à terra, o risco de choque eléctrico é maior. c) Não exponha as ferramentas eléctricas à chuva ou a condições de humidade. A entrada de água numa ferramenta eléctrica aumenta o risco de choque eléctrico. d) Não aplique força excessiva sobre o cabo. Nunca o utilize para transportar, puxar ou desligar a ferramenta eléctrica. Mantenha o cabo afastado de fontes de calor, substâncias oleosas, extremidades aguçadas ou peças móveis. Os cabos danificados ou emaranhados aumentam o risco de choque eléctrico. e) Ao utilizar uma ferramenta eléctrica no exterior, use uma extensão adequada para utilização ao ar livre. A utilização de um cabo adequado para uso ao ar livre reduz o risco de choque eléctrico. f) Se não for possível evitar trabalhar com uma ferramenta eléctrica num local húmido, utilize uma fonte de alimentação protegida por um dispositivo de corrente residual (DCR). A utilização de um DCR reduz o risco de choque eléctrico.

3) SEGURANÇA PESSOAL

a) Mantenha-se alerta, preste atenção ao que está a fazer e faça uso de bom senso ao utilizar uma ferramenta eléctrica. Declaração de conformidade da CE

DIRECTIVA “MÁQUINAS”

LIXADEIRA DE FIXAÇÃO

DWE6423 A D EWALT declara que os produtos descritos em Dados técnicos se encontram em conformidade com as seguintes normas e directivas: 2006/42/CE, EN 60745-1 e EN 60745-2-4 Estes equipamentos também estão em conformidade com a Directiva 2004/108/CE (até

19.04.2016), 2014/30/UE (a partir de 20.04.2016)

e a 2011/65/UE. Para obter mais informações, contacte a D EWALT através da morada indicada em seguida ou consulte o verso do manual. O abaixo assinado é responsável pela compilação do ficheiro técnico e faz esta declaração em nome da DEWALT. Horst Grossmann Vice-presidente da Divisão de Engenharia DEWALT, Richard-Klinger-Straße 11, D-65510, Idstein, Alemanha

ATENÇÃO: para reduzir o risco de ferimentos, leia o manual de instruções. Avisos de segurança gerais relativos a ferramentas eléctricas ATENÇÃO! leia todos os avisos de segurança e todas as instruções. O não seguimento dos avisos e das instruções poderá resultar em choque eléctrico, incêndio e/ou ferimentos graves. GUARDE TODOS OS AVISOS E INSTRUÇÕES PARA CONSULTA POSTERIOR Em todos os avisos que se seguem, o termo “ferramenta eléctrica” refere-se à sua ferramenta alimentada pela rede eléctrica (com fios) ou por uma bateria (sem fios).62 PORTUGUÊS b) Não utilize a ferramenta eléctrica se o respectivo interruptor não a ligar e desligar. Qualquer ferramenta eléctrica que não possa ser controlada através do interruptor de alimentação é perigosa e tem de ser reparada. c) Retire a ficha da tomada de electricidade e/ou a bateria da ferramenta eléctrica antes de efectuar quaisquer ajustes, substituir acessórios ou guardar a ferramenta. Estas medidas de segurança preventivas reduzem o risco de ligar a ferramenta eléctrica acidentalmente. d) Guarde as ferramentas eléctricas que não estiverem a ser utilizadas fora do alcance de crianças e não permita que sejam utilizadas por pessoas não familiarizadas com as mesmas ou com estas instruções. As ferramentas eléctricas são perigosas nas mãos de pessoas que não possuam as qualificações necessárias para as manusear. e) Faça a devida manutenção das ferramentas eléctricas. Verifique se as peças móveis da ferramenta eléctrica estão alinhadas e não emperram, bem como se existem peças partidas ou danificadas ou quaisquer outras condições que possam afectar o funcionamento da mesma. Se a ferramenta eléctrica estiver danificada, esta não deve ser utilizada até que seja reparada. Muitos acidentes têm como principal causa ferramentas eléctricas com uma manutenção insuficiente. f) Mantenha as ferramentas de corte sempre afiadas e limpas. As ferramentas de corte sujeitas a uma manutenção adequada, com arestas de corte afiadas, emperram com menos frequência e controlam-se com maior facilidade. g) Utilize a ferramenta eléctrica, os acessórios, as brocas, etc., de acordo com estas instruções, tendo em conta as condições de trabalho e a tarefa a ser efectuada. A utilização da ferramenta eléctrica para fins diferentes dos previstos poderá resultar em situações perigosas.

a) A sua ferramenta eléctrica só deve ser reparada por um técnico qualificado e só devem ser utilizadas peças sobresselentes originais. Desta forma, é garantida a segurança da ferramenta eléctrica. Não utilize uma ferramenta eléctrica quando estiver cansado ou sob o efeito de drogas, álcool ou medicamentos. Um momento de distracção durante a utilização de ferramentas eléctricas poderá resultar em ferimentos graves. b) Use equipamento de protecção pessoal. Use sempre uma protecção ocular. O equipamento de protecção, como, por exemplo, uma máscara contra o pó, sapatos de segurança antiderrapantes, um capacete de segurança ou uma protecção auditiva, usado nas condições apropriadas, reduz o risco de ferimentos. c) Evite accionamentos acidentais. Certifique-se de que o interruptor da ferramenta está na posição de desligado antes de a ligar à tomada de electricidade e/ou inserir a bateria, ou antes de pegar ou transportar a ferramenta. Se mantiver o dedo sobre o interruptor ao transportar ferramentas eléctricas ou se as ligar à fonte de alimentação com o interruptor ligado, poderá originar acidentes. d) Retire qualquer chave de ajuste ou chave de porcas antes de ligar a ferramenta eléctrica. Uma chave de porcas ou chave de ajuste deixada numa peça móvel da ferramenta poderá resultar em ferimentos. e) Não se estique demasiado ao trabalhar com a ferramenta. Mantenha sempre os pés bem apoiados e um equilíbrio apropriado. Desta forma, será mais fácil controlar a ferramenta eléctrica em situações inesperadas. f) Use vestuário apropriado. Não use roupa larga nem jóias. Mantenha o cabelo e a roupa (incluindo luvas) afastados das peças móveis. As roupas largas, as jóias ou o cabelo comprido podem ficar presos nestas peças. g) Se forem fornecidos acessórios para a ligação de equipamentos de extracção e recolha de partículas, certifique-se de que estes são ligados e utilizados correctamente. A utilização de dispositivos de extracção de partículas pode reduzir os riscos relacionados com as mesmas.

4) UTILIZAÇÃO E MANUTENÇÃO DE FERRAMENTAS

ELÉCTRICAS a) Não utilize a ferramenta eléctrica de forma forçada. Utilize a ferramenta eléctrica correcta para o seu trabalho. A ferramenta eléctrica adequada irá efectuar o trabalho de um modo mais eficiente e seguro se for utilizada de acordo com a capacidade para a qual foi concebida.63 PORTUGUÊS – Risco de ferimentos causados por partículas voadoras. – Risco de queimaduras devido aos acessórios ficarem quentes durante a respectiva utilização. – Risco de ferimentos devido a uma utilização prolongada. Símbolos na ferramenta A ferramenta apresenta os seguintes símbolos: Leia o manual de instruções antes de utilizar este equipamento. POSIÇÃO DO CÓDIGO DE DATA (FIG. 1) O Código de data (h), o qual também inclui o ano de fabrico, está impresso na superfície do equipamento. Exemplo: 2015 XX XX Ano de fabrico Conteúdo da embalagem A embalagem contém: 1 Lixadeira de fixação 1 Saco para o pó 1 Disco abrasivo 1 Manual de instruções

• Verifique se a ferramenta, as peças ou os acessórios foram danificados durante o transporte.

• Leve o tempo necessário para ler atentamente e compreender todas as instruções neste manual antes de utilizar o equipamento. Descrição (Fig. 1) ATENÇÃO: nunca modifique a ferramenta eléctrica nem qualquer um dos seus componentes. Tal poderia resultar em danos ou ferimentos. a. Interruptor de ligar/desligar b. Botão de controlo electrónico da velocidade c. Saída de extracção de serradura d. Saco para o pó e. Cinta do saco para o pó f. Patim de lixagem g. Alívio de pressão h. Código de data Instruções de segurança adicionais para lixadoras ATENÇÃO: O contacto com ou a inalação de pós resultantes de trabalhos de lixamento pode pôr em perigo a saúde do operador e de outras pessoas que se encontrem nas proximidades. Use uma máscara especificamente concebida para a protecção contra pó tóxico e fumos e assegure-se de que todas as pessoas que se encontram ou estão a entrar na área de trabalho também estão protegidas. ATENÇÃO: Utilize esta ferramenta numa área bem ventilada quando lixar metais ferrosos. Não opere a ferramenta perto de poeira, gases ou líquidos inflamáveis. Faíscas ou lascas quentes provenientes da lixa ou de descarga eléctrica de escovas motoras podem incendiar materiais combustíveis. ATENÇÃO: recomendamos a utilização de um dispositivo de corrente residual com uma corrente residual de 30 mA ou menos. Lixar de superfícies pintadas ATENÇÃO: Observe as regulações para lixadela de tintas. Dedique atenção ao seguinte:

• Use sempre que possível o sistema de aspiração de pó.

• Tenha cuidado especial ao lixar superfícies com tinta à base de chumbo: – Crianças e mulheres grávidas não devem entrar no recinto onde se trabalha. – Todas as pessoas que entrem no recinto de trabalho devem ter uma máscara especial destinada a proteger contra tinta de chumbo e gases. – Não coma, beba ou fume no recinto de trabalho.

• Retire o pó e outras sujidades de uma maneira adequada. Riscos residuais Apesar da aplicação dos regulamentos de segurança relevantes e da implementação de dispositivos de segurança, alguns riscos residuais não podem ser evitados. Estes riscos são os seguintes: – Danos auditivos.64 PORTUGUÊS posição de ferramenta desligada. Um accionamento acidental da ferramenta pode causar ferimentos. Montagem dos discos abrasivos (Fig. 2) A ferramenta utiliza um gancho de 125 mm (5polegadas) e discos abrasivos em gancho com um sistema de extracção de poeiras com 8 furos.

1. Coloque a ferramenta em cima de uma mesa,

com o patim de lixagem (f) virado para cima.

2. Coloque o disco abrasivo (i) directamente em

cima do patim de lixagem.

3. Segure o patim de lixagem com uma mão e

alinhe os orifícios de extracção de poeiras.

4. Prima o disco firmemente contra o patim de

lixagem. Confi gurar o controlo electrónico da velocidade (Fig. 1) A velocidade é infinitamente variável a partir 8000–12000 min

utilizando o botão de controlo electrónico de velocidade (b). Rode o botão electrónico de controlo de velocidade para o nível pretendido. Contudo, a configuração correcta poderá ser facilmente determinada com alguma experiência de utilização da ferramenta. Geralmente, os materiais mais duros requerem uma configuração mais elevada. Extracção de serradura (Fig. 3, 4) ATENÇÃO: uma vez que o trabalho em madeira com uma lixadeira produz serradura, deve instalar sempre um saco para poeiras concebido em conformidade com as directivas aplicáveis no que respeita a emissão de serradura. ATENÇÃO: não utilize um saco para poeiras ou um extractor de vácuo sem a devida protecção contra faíscas quando serrar metal. A lixadeira tem dois métodos de extracção de poeira: uma saída integrada (c) que permite a ligação do saco para o pó (d) fornecido ou um sistema de vácuo e uma capa protectora anti-pó (n, Fig. 4). A saída integrada utiliza a ligação com câmara de ar D EWALT, tornando-a compatível com o extractor de poeira D EWALT e o acessório com câmara de ar DWV9000.

A lixadeira foi concebida aplicações de lixagem profissionais. NÃO utilize a ferramenta em ambientes húmidos ou na presença de gases ou líquidos inflamáveis. Estas lixadeiras são ferramentas eléctricas profissionais. NÃO permita que crianças entrem em contacto com a ferramenta. É necessária supervisão quando estas ferramentas forem manuseadas por utilizadores inexperientes.

• Este produto não deve ser utilizado por pessoas (incluindo crianças) que sofram de capacidades físicas, sensoriais ou mentais reduzidas, falta de experiência e/ou conhecimentos, a menos que estejam acompanhados de uma pessoa que se responsabilize pela sua segurança. As crianças nunca devem ficar sozinhas com este produto. Segurança eléctrica O motor eléctrico foi concebido apenas para uma voltagem específica. Verifique sempre se a tensão da tomada de electricidade corresponde à voltagem indicada na placa com os requisitos de alimentação da ferramenta. A sua ferramenta da DEWALT possui isolamento duplo, em conformidade com a norma EN 60745. Por conseguinte, não é necessária qualquer ligação à terra Se o cabo de alimentação estiver danificado, este tem de ser substituído por um cabo especialmente preparado, disponível através dos centros de assistência da DEWALT. Utilizar uma extensão Se for necessário utilizar uma extensão, use uma extensão aprovada com 3 núcleos, adequada para a potência de alimentação desta ferramenta (consulte os Dados técnicos). O diâmetro mínimo do fio condutor é 1,5mm

; o comprimento máximo da extensão é 30m. Ao utilizar uma bobina de cabo, desenrole sempre o cabo na íntegra.

ATENÇÃO: para reduzir o risco de ferimentos, desligue a unidade e retire a respectiva ficha da tomada de electricidade antes de instalar e retirar acessórios, ajustar ou alterar a configuração do equipamento ou efectuar reparações. Certifique- se de que o gatilho se encontra na65 PORTUGUÊS ATENÇÃO: não lixar magnésio! AVISO: se envolver o cabo à volta da ferramenta quando armazená-la, deixe uma parte considerável solta para que o alívio de pressão (g, Fig. 1) não fi que dobrado. Isto impede uma falha prematura do cabo. Posição correcta das mãos (Fig. 5) ATENÇÃO: para reduzir o risco de ferimentos graves, utilize SEMPRE a ferramenta com as suas mãos na posição correcta (exemplificada na figura). ATENÇÃO: para reduzir o risco de ferimentos graves, segure SEMPRE a ferramenta com segurança, antecipando uma reacção súbita por parte da mesma. O posicionamento correcto das mãos requer a colocação de uma mão na estrutura da lixadeira (j) ou de uma mão no punho principal (p), como indicado. Ligar e desligar a ferramenta (Fig. 1) Regule a velocidade de lixagem utilizando o botão de controlo electrónico de velocidade (b). Para ligar a ferramenta, coloque o interruptor de ligar/desligar na posição I. Para desligar a ferramenta, coloque o interruptor de ligar/desligar na posição O. Lixagem Comece pelo lado com areia mais grossa. Uma vez que a ferramenta produz marcas abrasivas mais pequenas em todas as direcções, não é necessário lixar com o grão. Verifique o seu trabalho em intervalos de curta duração. Desligue sempre a ferramenta quando terminar o trabalho e antes de desligar o aparelho da corrente. MANUTENÇÃO A sua ferramenta eléctrica da DEWALT foi concebida para funcionar durante um longo período de tempo com uma manutenção mínima. Uma utilização continuamente satisfatória depende de uma manutenção apropriada da ferramenta e de uma limpeza regular.

INSTALAR O SACO PARA O PÓ

1. Enquanto segura na lixadeira, instale a cinta do

saco para o pó (e) na saída (c), como indicado na Figura 3.

2. Rode a cinta (e) para a direita para bloquear o

NOTA: Certifique-se de que utiliza protecção ocular e uma máscara contra o pó aprovadas quando efectuar este procedimento. Para uma extracção de pó eficiente, esvazie o colector de poeiras quando estiver cheio a cerca de um terço.

2. Retire o saco para o pó da lixadeira e agite ou

bata ligeiramente no saco para esvaziá-lo.

3. Volte a colocar o saco para o pó na saída e

bloqueie-o no respectivo local, rodando a cinta do saco para o pó para a direita. Irá verificar que não sai a totalidade da poeira do saco. Isto não afecta o desempenho da lixadeira, mas reduz a eficácia de recolha de pó por parte da lixadeira. Para repor a eficácia de recolha de pó da lixadeira, prima a mola no interior do saco para o pó quando o esvaziar e toque na parte lateral do caixote do lixo ou do recipiente para o pó. FUNCIONAMENTO Instruções de utilização ATENÇÃO: cumpra sempre as instruções de segurança e os regulamentos aplicáveis. ATENÇÃO: para reduzir o risco de ferimentos graves, desligue a ferramenta e, em seguida, desligue-a da fonte de alimentação antes de efectuar quaisquer ajustes ou de retirar/instalar dispositivos complementares ou acessórios. ATENÇÃO:

• Segure firmemente as peças de trabalho.

• Exerça unicamente uma leve pressão na peça de trabalho. Uma pressão excessiva não melhora o efeito do lixado, mas resulta unicamente numa carga mais elevada na máquina que a deterioração da lixa.

• Evite a sobrecarga.66 PORTUGUÊS Limpeza NOTA: depois da ferramenta ser utilizada em aplicações de lixagem de metais sem sacos de poeiras, limpe a ferramenta com ar de baixa pressão. ATENÇÃO: retire os detritos e as partículas da caixa da unidade com ar comprimido seco sempre que houver uma acumulação de detritos dentro das aberturas de ventilação e à volta das mesmas. Use uma protecção ocular e uma máscara contra o pó aprovadas ao efectuar este procedimento. ATENÇÃO: nunca utilize dissolventes ou outros químicos abrasivos para limpar as peças não metálicas da ferramenta. Estes químicos poderão enfraquecer os materiais utilizados nestas peças. Utilize um pano humedecido apenas com água e sabão suave. Nunca deixe entrar qualquer líquido para dentro da ferramenta. Da mesma forma, nunca mergulhe qualquer peça da ferramenta num líquido. Acessórios opcionais ATENÇÃO: uma vez que apenas foram testados com este produto os acessórios disponibilizados pela DEWALT, a utilização de outros acessórios com esta ferramenta poderá ser perigosa. Para reduzir o risco de ferimentos, apenas deverão ser utilizados acessórios recomendados pela D EWALT com este produto. Consulte o seu revendedor para obter mais informações sobre os acessórios apropriados. Proteger o meio ambiente Recolha de lixo selectiva - este produto não deve ser eliminado juntamente com o lixo doméstico normal. Se, um dia, o seu produto da DEWALT tiver de ser substituído ou já não tiver utilidade, não se desfaça do mesmo juntamente com o lixo doméstico. Disponibilize este produto para recolha selectiva. ATENÇÃO: para reduzir o risco de ferimentos, desligue a unidade e retire a respectiva ficha da tomada de electricidade antes de instalar e retirar acessórios, ajustar ou alterar a configuração do equipamento ou efectuar reparações. Certifique- se de que o gatilho se encontra na posição de ferramenta desligada. Um accionamento acidental da ferramenta pode causar ferimentos. Substituir o patim de lixagem e a correia de limitação de velocidade (Fig. 4) A lixadeira está equipada com uma correia substituível (m), que está localizada entre o patim (f) e a estrutura da lixadeira (j). Foi concebida para controlar a velocidade do patim enquanto a unidade está fora da superfície de trabalho. A correia e o patim de lixagem (f) foram concebidos para serem consumíveis e têm de ser substituídos ocasionalmente. O patim de lixagem deve ser substituído quando os sinais de desgaste se tornarem evidentes. A correia deve ser substituída se a velocidade do patim aumentar consideravelmente quando a unidade for levantada da superfície de trabalho. Estes acessórios estão disponíveis, mediante um custo adicional, no seu fornecedor local ou centro de assistência autorizado DEWALT.

1. Segurando a placa com firmeza, retire os

quatro parafusos (o) da parte inferior do patim.

envolvendo-a em torno do parafuso de cabeça cilíndrica (k) e do anel de rolamento (l), como indicado na Figura4.

4. Volte a instalar o patim (substitua-o por um
